TG570EV - Motorno kolo Texas - Brezplačna navodila za uporabo

Vrsta izdelka	Toplotni motor na bencin 4-taktni
Znamka	Texas
Model	TG570EV
Kategorija	Motor za motorno opremo
Prostornina	173 cm³
Stalna moč	3,2 kW pri 2900 obr/min
Največja moč	3,6 kW pri 3400 obr/min
Vrsta goriva	Neosvinčeni bencin E5
Prostornina rezervoarja	1 L
Priporočeno motorno olje	SAE 30 ali 10W-40
Količina olja	0,6 L
Sistem zagona	Vlečni zaganjalnik
Vžigalna svečka	Torch F7RTC (Art. 40-11294)
Razmik elektrod	0,7 - 0,8 mm
Smer vrtenja	V smeri urinega kazalca (gledano s pogonske gredi)
Suha teža	17,0 kg
Hlajenje	Zrak
Vrsta ventilov	OHV, enojni valj
Regulacija	Mehanska
Vzdrževanje: menjava olja	Vsakih 20 ur (prva) nato vsakih 50 ur
Vzdrževanje: zračni filter	Očistite vsakih 50 ur, zamenjajte po potrebi
Vzdrževanje: svečka	Preverite vsakih 100 ur, zamenjajte če je obrabljena
Varnost	Uporabljajte v prezračevanem prostoru, izogibajte se puščanju goriva, ne dotikajte se vročih delov

Pogosto zastavljena vprašanja - TG570EV Texas

Katero olje uporabiti za motor Texas TG570EV?

Uporabite olje SAE 30 (ref. 90406507) ali 10W-40. Količina olja je 0,6 L. Preverite nivo pri hladnem motorju, vodoravno, brez privijanja merilne palice.

Kako zagnati motor?

Pritisnite črpalko za gorivo (slika 4, položaj 1) 2- do 4-krat, odvisno od temperature. Aktivirajte vzvod sklopke. Počasi vlecite vrvico, dokler ne začutite upora, nato pa povlecite z ostrim sunkom. Ne pustite, da se vrvica nenadoma navije nazaj.

Kako izpustiti olje?

Zaženite motor za 5 minut, da se olje segreje, nato ga ugasnite. Odvijte izpustni vijak (slika 2, položaj 3) in zberite olje. Privijte vijak in napolnite z 0,6 L novega olja. Rabljeno olje oddajte v reciklažni center.

Kakšno gorivo uporabiti?

Uporabite neosvinčeni bencin E5. Ne prekoračite spodnjega roba filtra rezervoarja (slika 1, položaj 5). Izogibajte se razlitju.

Kako očistiti zračni filter?

Pritisnite na oba pokrova (slika 3, položaj 1) in odstranite ohišje. Vzemite papirnati filter (položaj 2) in ga očistite s krtačo. Operite penasto blazino (položaj 3) z milnico, ožemite, posušite, nato pa jo navlažite z nekaj kapljicami olja SAE 30. Ponovno sestavite.

Kakšen razmik za svečko?

Razmik elektrod mora biti 0,7 do 0,8 mm. Uporabite poseben ključ za odvijanje svečke. Očistite jo s kovinsko krtačo. Če je obrabljena, jo zamenjajte s Torch F7RTC (Art. 40-11294).

Kako vzdrževati motor za zimsko shranjevanje?

Odstranite svečko, vlijte 1 žlico olja v valj, privijte svečko brez pokrovčka. Vlecite vrvico do upora, da se ventili zaprejo. Motor premažite s tanko plastjo olja proti rji. Shranite na suhem in neprašnem mestu.

Kaj storiti, če motor ne zažene?

Preverite nivo olja in goriva. Prepričajte se, da je bila črpalka za gorivo dovolj pritisnjena. Preverite svečko: jo očistite ali zamenjajte, če je potrebno. Preverite, da zračni filter ni zamašen.

Kje najti rezervne dele?

Dele lahko naročite pri svojem prodajalcu Power Line ali uporabite komplete, kot je komplet za menjavo olja Tex Parts 40-11336. Nadomestna svečka je Torch F7RTC (Art. 40-11294).

Ali se motor lahko uporablja v zaprtem prostoru?

Ne, izpušni plini so strupeni. Motor vedno uporabljajte zunaj ali v dobro prezračevanem prostoru. Nikoli ga ne uporabljajte v zaprtem prostoru.

NAVODILA ZA UPORABO TG570EV Texas

Pred uporabo motorja pozorno preberite navodila za uporabo.

Preverite, da ni prislo do razlitja goriva ali puscanja goriva. To lahko povzroci nevarnost pozara.

Emisije izpušnih plinov motorja vsebujejo tudi strupene hlape.

Tega motorja nikoli ne
uporabljajte v zaptem prostoru.

HR

Molimo pažljivo pročitajte
prirucnik za korisnike prije rada
s motorom.

Provjerite imi li prolijevanja ili curenja goriva To moze prouzroci rizik od pozara.

Medu izduvnim emisijamamotora, imatovnih dimova.

Nikada ne koristite motor unutar zatvorenog prostora.

SK

Pred použivanim motora si pozorne prečitajte použivatelskú priručku.

Skontrolujte, ci nie je obliaty palivom, a ci neuniká palivo. Moze to sposobit poziar.

Pred uporabo motorja vedno preberite navodila za uporabo.
- Vedno upostevajte smernice v zvezi z motorjem, ki vam jih posreduje vaš prodajalec izdelkov Power Line.
Pred dolivanjem bencina ali olja motor vedno ugasnite.
- Vedno temeljito očistite morebitne razlite tekocrine.
- Motor naj bo vedno na varni razdalji od olj ali drugih vnetljivih predmetov.
- Izpušni plini so nevarni, zato motor uporabljajte samo na prostem ali v dobro prezračevanem prostoru.
- Pazite, da se ne dotikate vrtecih se delov motorja, medtem ko je motor v teku.
- Pazite, da se ne dotikate izpuha in bloka motorja, saj se med delovanjem zelo segreje.
- Nikoli ne uporabljajte motorja pod vplivom alkohola ali mamil.
- Nikoli ne uporabljaje motorja, ce je nagnjen za več kot 20 stopinj, saj bo to povzroćil o razlitje goriva.
- Pred uporabo preverite, ali je v motorju dovolj olja. Če motor zaženete brez ustrezne količine olja, ga lahko poškodujete.

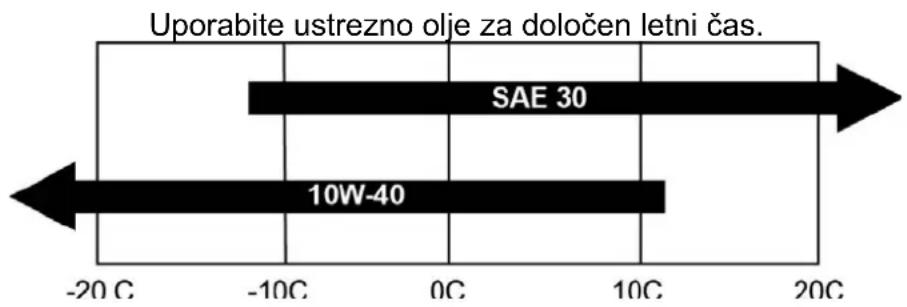

OLJE

SAE 30 ali 10W-40
SAE 30 St. izd. 90406507

KOLICINA OLJA

• Vedno preverite nivo olja, ko je motor v vodoravnem položaju.
• Vedno preverite nivo olja, ne da bi pritrdili palico za olje.
• Glejte sliko 2, polożaja 1, 2.

MENJAVA OLJA

Olje je treba zamenjati v skladu z navodili za uporabo tega stroja.

1. Motor pustite, naj teče 5 minut, da se olje segreje. To bo olajšalo pretok olja in boste lažje zamenjali olje.
2. Po 5 minutah ugasnite motor. Odvijte odtocni vijak za izpust olja iz motorja, da olje izteče iz motorja. Ne pozabite pripraviti ustrezne posode.
3. Odtočni vijak vrnite nazaj na mesto in v motor dolijte novo olje.
4. Olje dolijete, tak o odstranite palico za olje in dolijete ustrezno kolićino olja. (0,6 l)

Gleje sliko 2, polojaj 3 prikazuje odtochni vijak motorja.

Po potrebi uporabite drenažni set za olje, st. dela Tex.: 40-11336

Uporabljeno olje odstranite tak, da ne onesnažujete narave. Uporabite svoj lokalni zbirni center.

4. Gorivo

GORIVO

Na motorju uporabljaje le ustrezno količino neosvinçenega E5 goriva.
V rezervaar nikoli ne natocite preveč goriva. Napolnite ga le do spodnjega roba filtra.
Gleje sliko rezervaorja 1, položaj 5.

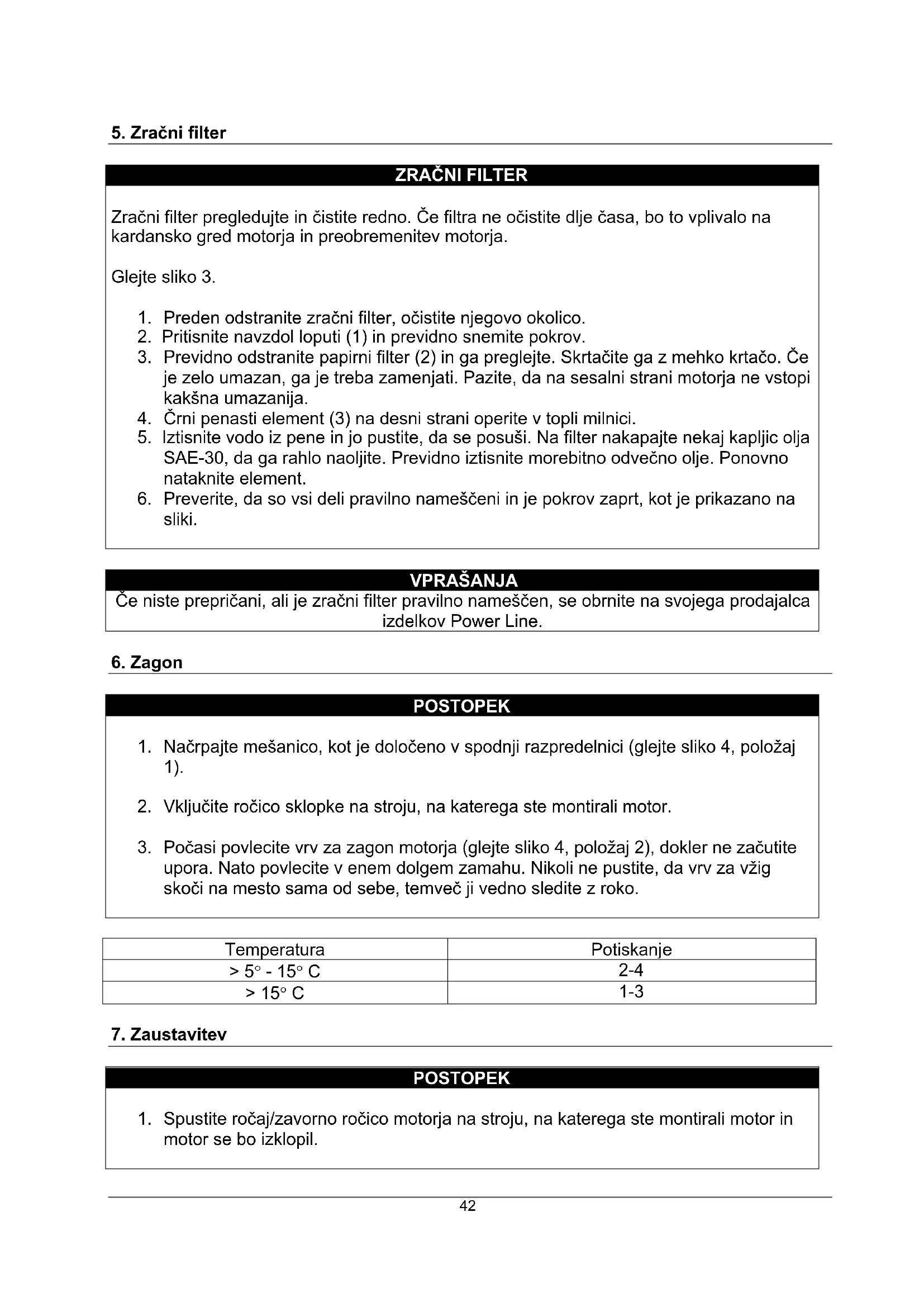

ZRAÇNI FILTER

Zračni filter pregledujte in Čistite redno. Če filtra ne očistite dlje šasa, bo to vplivalo na kardansko gred motorja in preobremenitev motorja.

Glejte sliko 3.

1. Preden odstranite zračni filter, očistite njegovo okolico.
2. Pritisnite navzdol loputi (1) in previdno snemitePokrov.
3. Previdno odstranite papirni filter (2) in ga preglejte. Skrtacite ga z mehko krtaco. Ce je zelo umazan, ga je treba zamenjati. Pazite, da na sesalni strani motorja ne vstopi kaksna umazanija.
4. Crni penasti element (3) na desni strani operite v topli milnici.
5. Iztisnite vodo iz pene in jo pustite, da se posusi. Na filter nakapajte nekaj kapljic olja SAE-30, da ga rahlo naoljite. Previdno iztisnite morebitno odvečno olje. Ponovno nataknite element.
6. Preverite, da so vsi deli pravilno nameščeni in jePokrov zaprt, kot je prikazano na sliki.

VPRASANJA

Če niste prepričani, ali je zračni filter pravilno namešćen, se obrnite na svojega prodajalca izdelkov Power Line.

6. Zagon

POSTOPEK

1. Načrpajte mešanico, kot je doloceno v spodnji razpredelnici (glejte sliko 4, položaj 1).
2. Vključite ročico sklopek na stroju, na katerega ste montirali motor.
3. Pocasi povlecite vrv za zagon motorja (gleje sliko 4, položaj 2), dokler ne začutite upora. Nato povlecite v enem dolgem zamahu. Nikoli ne pustite, da vrv za vžig skovi na mesto sama od sebe, temveč ji vedno sledite z roko.

Temperatura	Potiskanje
>5° - 15°C	2-4
>15°C	1-3

7. Zaustavitev

POSTOPEK

1. Spustite ročaj/zavorno ročico motorja na stroju, na katerega ste montirali motor in motor se bo izklopil.

DELOVANJE

1. Držite ročaj/zavorno ročico motorja na stroju, na katerega ste montirali motor.

OPOMBA

• Med delovanjem bodite pozorni na naslednje:
• Izpušni plin ne sme biti crn. Če se to zgodi, je motor prevec obremenjen ali pa ganiste pravilno nastavili.
• Ni nepravilnih zvokov in vibracij.
• Če opazite kar koli od zgoraj naštega, ugasnite motor in ga nastavite ali pa se obrnite na svojega prodajalca izdelkov Power Line.

9. Vžigalna svečka

POSTOPEK

• OdstranitePokrovcekvizigalnesvecke.(Pazite,lahkojevroc,ceje bil motor vkljucen).
• Z vžigalne svečke skrtacite umazanijo.
• S ključem za vžigalne svečke odvijte svečko.
• Preglejt, ce je izolacija neposkodovana.
• Svečko očistite z jakleno šćetko.
• Izmerite razdaljo elektrode in pazite, da ne poskodujete elektrode.
• Pravilna razdalja: 0,7-0,8 mm.
• Ce je vžigalna svečka v redu, jo dajte nazaj na svoje mesto.

V nasprotnem primeru jo zamenjaje s tipom Torch F7RTC (40-11294).

• Pokrovček vžigalne svečke postavite nazaj na mesto.
• Glejte sliko 1, položaj 1.

10. Prevoz in skladišćenje

PREVOZ

Da bi se izognili razlitju goriva in olja, je pomembno, da motor med prevozom postavite vodoravno.

SKLADIŠÇENJE

• Odstranite vžigalno svečko in vljte najvec 1 Žlico olja v valj, nato namestite svečko.
• Ne pritrditePokrovcka vžigalne svečke. Povlecite vžigalnovrvico,dokler ne začutite upora.Tako boste zaprli ventile in jih zašcitili pred rjo.
• Druge del premažite s tanko plastjo olja, da preprečite rjavenje.
• Motor skladiščite v prostoru, kjer ni prahu, in izven dosega otrok.
  Pred uporabo namestitePokrovcekvzigalne sveche.

11. Vzdrževanje

OPOMBA

• Namen vzdrrzevanja je ohranjati motor v najboljsem moznem stanju.
• Popravila naj vedno izvaja pooblasčeni prodajalec izdelkov Power Line.

Interval Del	Ob vsaki uporabi	Vsakih 20 ur obratovanja	Vsakih 50 ur obratovanja	Vsakih 100 ur obratovn ja	Vsakih 200 ur obratovan ja
Pregleje vijake in matice	X
Pregleje in dolijte olje	X
Zamenjale olje		X	X
Očistite/zamenjaje oljni filter		X (očistite)	X (očistite)
Pregleje za morebitno iztekanje olja	X
Pregleje zračni filter	X
Očistite zračni filter			X*
Očistite filter za gorivo
Pregleje vžigalnosvečko					X
Pregleje Črpalko zagorivo					X
Nastavite ventile					X
Pregleje ventile					X

• Vzdrževanje zračnega filtra v skladu z navodili za uporabo stroja, na katerem je montiran motor.

12. Tehnični podatki

Model TG470 series TG570 series TG670 series
Vrsta	4-taktni, zračno hlajeni OHV, 1-valjni, bencinski	4-taktni, zračno hlajeni OHV, 1-valjni, bencinski	4-taktni, zračno hlajeni OHV, 1-valjni, bencinski
Delovna prostornina motorja 139 cc	173 cc 196 cc
Konstantna moč kW/RPM	2,3 kW / 2900	3,2 kW / 2900	3,6 kW / 2900
Največja moč kW/RPM	2,6 kW / 3400	3,6 kW / 3400	4,2 kW / 3400
Gorivo	Neosvinčeni bencin	Neosvinčeni bencin	Neosvinčeni bencin
Rezervoor za gorivo 1 1 1
Mazalno olje	SAE30	SAE30 SAE30
Količina mazalnegа olja	0,6	0,6	0,6
Zagonski system	Ročni	Ročni	Ročni
Vžigalna svečka	TORCH F7RTC (Art. No. 40-11294)	TORCH F7RTC (Art. No. 40-11294)	TORCH F7RTC (Art. No. 40-11294)
Sistem uravnavanja	Mehanski	Mehanski	Mehanski
Smer vrtenja kardanske gredi	V smeri urinega kazalca glede na kardansko gred	V smeri urinega kazalca glede na kardansko gred	V smeri urinega kazalca glede na kardansko gred
Suha teža, kg	12,5	17,0	17,0
