РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TG570EV Texas

Перед запуском двигателя внимательно прочитайте инструкцию по эксплуатации

Огнеопасно. Убедитесь, что нет утечки топлива. Выхлопные газы токсичны. Не эксплуатируйте устройство в закрытых помещениях.

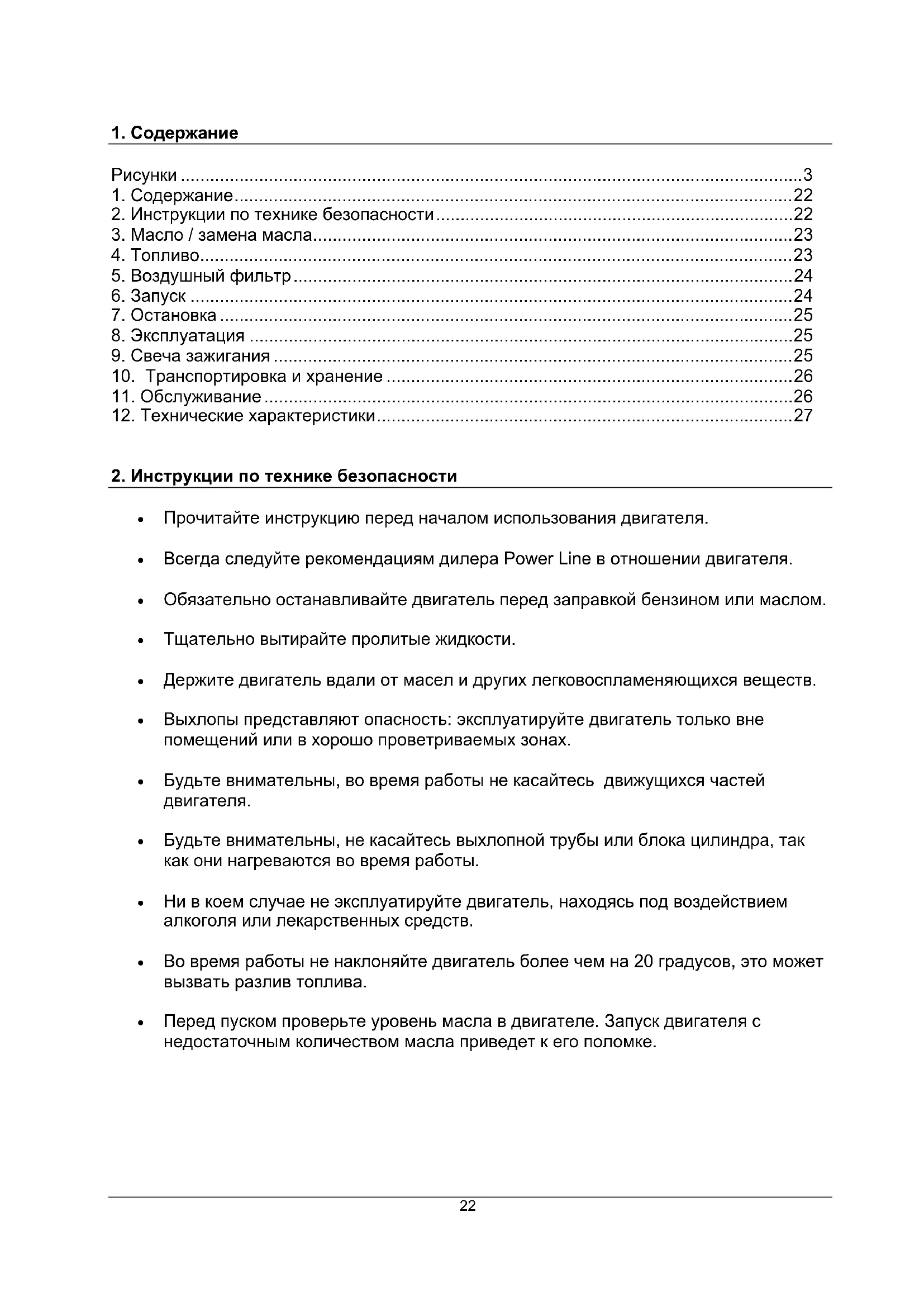

2. Инструкции по технике безопасности

• Прочитайте инструкцию перед началом использования двигателя.

• Всегда следуйте рекомендациям дилера Power Line в отношении двигателя.

• Обязательно останавливайте двигатель перед заправкой бензином или маслом.

• Тщательно вытирайте пролитые жидкости.

• Держите двигатель вдали от масел и других легковоспламеняющихся веществ.

• Выхлопы представляют опасность: эксплуатируйте двигатель только вне помещений или в хорошо проветриваемых зонах.

• Будьте внимательны, во время работы не касайтесь движущихся частей

• Будьте внимательны, не касайтесь выхлопной трубы или блока цилиндра, так как они нагреваются во время работы.

• Ни в коем случае не эксплуатируйте двигатель, находясь под воздействием алкоголя или лекарственных средств.

• Во время работы не наклоняйте двигатель более чем на 20 градусов, это может вызвать разлив топлива.

• Перед пуском проверьте уровень масла в двигателе. Запуск двигателя с недостаточным количеством масла приведет к его поломке.23

3. Масло / замена масла

Используйте масло, специально предназначенное для соответствующего времени года.

• Всегда проверяйте уровень масла, помещая двигатель в горизонтальное

• Уровень масла должен проверяться при незакрученном стержне масляного

• См. рис. 2 (полож. 1,2) ЗАМЕНА МАСЛА Замену масла следует производить в соответствии с руководством пользователя

1. Запустите двигатель на 5 минут, чтобы масло прогрелось. Благодаря этому

масло течет легче, поэтому замена масла упрощается.

2. Через 5 минут остановите двигатель. Открутите сливную пробку

маслосливного отверстия, и дайте маслу стечь из двигателя. Не забудьте приготовить подходящую емкость.

3. Установите на место пробку и залейте в двигатель новое масло.

4. Чтобы добавить масло, уберите стержень масляного щупа и добавьте нужное

количество масла. (0.6L) См. рис. 2. Позиция 3 - сливное отверстие двигателя. Второй вариант замены масла – использование специального оборудования. Помните, что утилизировать отработанное масло необходимо так, чтобы не причинить вреда окружающей среде. Обратитесь на ближайшую к вам станцию переработки.

Используйте для двигателя только неэтилированный бензин с октановым числом не ниже 92. Не заправляйте бак под крышку. Заполняйте до уровня нижнего края сетчатого фильтра. См. топливный бак рис 1, поз. 5.24

ВОЗДУШНЫЙ ФИЛЬТР Регулярно осматривайте и очищайте воздушный фильтр. Если фильтр не очищается длительный период времени, это может повлиять на мощность

1. Перед снятием очистите пространство вокруг воздушного фильтра от

2. Отожмите две защелки (1) и аккуратно снимите крышку фильтра.

3. Осторожно снимите бумажный фильтр (2) и проверьте его. Очистите

фильтрующий элемент мягкой щеткой. Если элемент сильно загрязнен – его следует заменить. Следите, чтобы грязь не попала внутрь двигателя.

4. Промойте черный губчатый элемент (3) в теплой мыльной воде.

5. Выжмите губчатый элемент и дайте ему просохнуть. Нанесите немного

моторного масла SAE-30 на губчатый элемент. Аккуратно выжмите лишнее масло. Установите фильтрующий элемент на место.

6. Проверьте правильность установки всех элементов и закройте крышку так,

как показано на рисунке.

Если у вас есть сомнения в правильности установки воздушного фильтра, обратитесь к своему дилеру Power Line.

1. Несколько раз нажмите на кнопку праймера (См. Рис. 4 поз. 1).

2. Медленно потяните пусковой трос двигателя (см. рис.4, позиция 2), пока не

почувствуете сопротивление. Затем быстро вытяните трос, не отпуская. Не бросайте трос, всегда придерживайте его рукой для возвращения в первоначальное положение.

ра Количество подкачиваний > 5° - 15° C 2-4 > 15° C 1-325

Переведите рычаг газа в положение Стоп

1. Регулируйте обороты двигателя рычагом газа в зависимости от Ваших

Во время работы обращайте внимание на следующие моменты: - Выхлопные газы не должны быть черного цвета. Если выхлопные газы черного цвета, то нагрузка слишком высокая, или двигатель не отрегулирован. - Не должно быть необычных шумов и вибраций. - Если возникают вышеуказанные проблемы, выключите и отрегулируйте двигатель или обратитесь к дилеру Power Line.

- Снимите колпачок свечи зажигания (будьте аккуратны, двигатель может быть горячим, если он недавно работал). - С помощью мягкой щетки удалите грязь со свечи зажигания и её посадочного

- Используя свечной ключ, выкрутите свечу зажигания. - Проверьте целостность изоляции. - Очистите свечу корд щеткой. - Измерьте расстояние между электродами, соблюдая осторожность, чтобы не повредить их. - Расстояние между электродами должно быть 0,7 – 0,8 мм - Если свеча зажигания в порядке, закрутите ее на место. В случае, если свеча неисправна, замените, используя свечу Torch тип F7RTC (40-11294). - Установите на место колпачок свечи зажигания. - См. рис. 1, поз. 1.26

10. Транспортировка и хранение

Транспортировка Чтобы избежать утечки топлива и масла во время транспортировки, необходимо держать двигатель в горизонтальном положении.

Выкрутите свечу и залейте 20 мл. (столовая ложка) машинного масла в цилиндр. Установите свечу зажигания на место. Не устанавливайте на место колпачок свечи. Потяните за ручку стартера, пока не почувствуете сопротивления. Этим вы закроете клапаны и защитите их от появления ржавчины. Слегка смажьте металлические части двигателя маслом, чтобы избежать появления ржавчины Храните двигатель в не запыленном помещении, вне доступа для детей. Перед использованием не забудьте установить колпачок свечи на место.

- Целью технического обслуживания является поддержание двигателя в наилучшем состоянии. - Ремонт должен выполняться только уполномоченным дилером Power Line.

200 часов Осмотр крепежа X Проверка уровня

Замена масла XX Очистка / замена масляного фильтра X X Осмотр на предмет протечки масла

X*27 Очистка топливного

лапанов X *Техническое обслуживание воздушного фильтра производится согласно руководству пользователя машины, на которую установлен двигатель.

12. Технические характеристики

4-тактный, верхнеклапанный, 1-цилиндровый 4-тактный, верхнеклапанный, 1-цилиндровый 4-тактный, верхнеклапанный, 1-цилиндровый Рабочий объем цилиндра cм

139 CC 173 CC 196 CC Номинальная мощность, кВт. /

2,3 / 2900 3,2 / 2900 3,6 / 2900 Максимальная мощность, кВт. /

Емкость топливного бака, л 1 1 1 Масло SAE30 SAE30 SAE30 Емкость масляного картера, л 0,6 0,6 0,6 Система запуска Механический стартер с обратным ходом Механический стартер с обратным

Механический стартер с обратным

(Art. No. 40-11294) Система управления Механическая Механическая Механическая Направление вращения ВОМ По часовой стрелке со стороны ВОМ. По часовой стрелке со стороны ВОМ. По часовой стрелке со стороны ВОМ. Сухой вес, кг 12,5 17,0 17,028
