BRUGSANVISNING TG570EV Texas

DK / SE Læs betjeningsvejledningen grundigt før motoren benyttes. Kontroller at der ikke er brændstof spild eller lækage. Det kan forårsage risiko for brand. Der findes giftige dampe i udstødningsgassen.

Brug aldrig motoren i lukkede rum.

2. Sikkerhedsforskrifter

• Læs altid betjeningsvejledningen før brug af din motor.

• Følg altid de retningslinjer din lokale forhandler giver med hensyn til motoren.

• Stop altid din motor før opfyldning.

• Hvis spild forekommer, tør da altid grundigt op.

• Hold altid motoren på afstand af olier og andet brandfarligt.

• Udstødningen er farlig, brug derfor kun motoren udenfor eller i et godt ventileret område.

• Vær opmærksom på ikke at komme i kontakt med motorens bevægelige dele under kørsel.

• Vær opmærksom på ikke at komme i kontakt med motorens udstødning og blok, da den bliver meget varm under kørsel.

• Brug aldrig motoren efter indtagelse af alkohol, eller narkotika.

• Brug ikke motoren når den er vippet mere end 20

, da det vil medføre brændstofspild.

• Tjek altid, at motoren er påfyldt tilstrækkelig olie, da manglende olie kan ødelægge din maskine.

• Hvis motoren skal anvendes i højtliggende områder (over 1.800 m over havets overflade), skal der foretages ændringer ved karburatoren. Bemærk, at allerede ved 300 m over havets overflade vil der kunne mærkes nedsat kraft. Ændringer kan overvejes.5

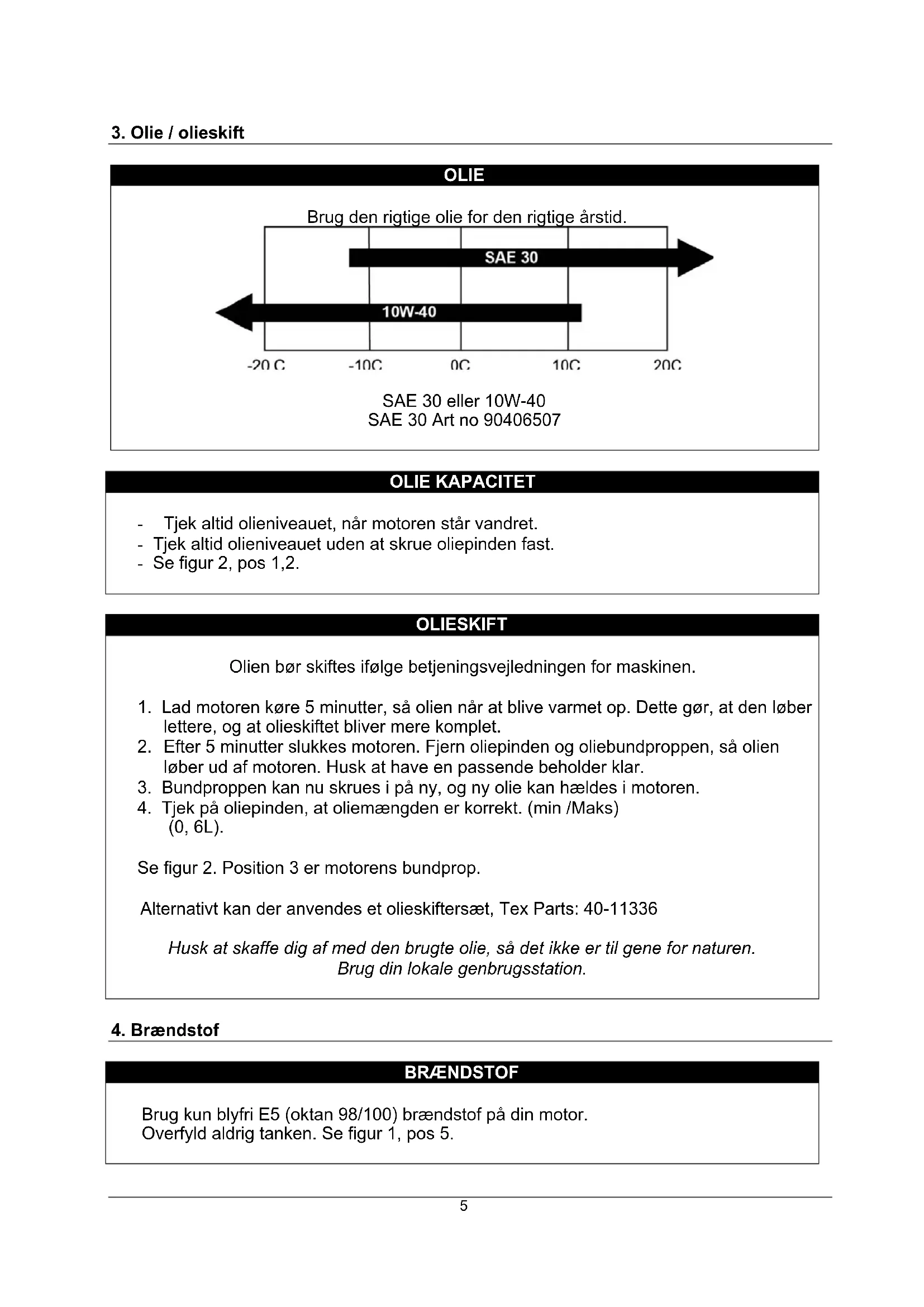

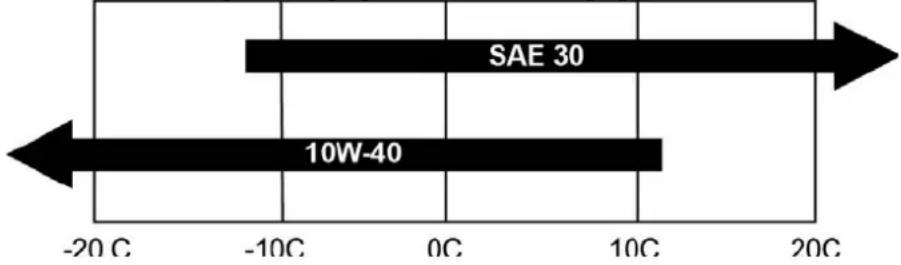

OLIE Brug den rigtige olie for den rigtige årstid.

1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den løber

lettere, og at olieskiftet bliver mere komplet.

2. Efter 5 minutter slukkes motoren. Fjern oliepinden og oliebundproppen, så olien

løber ud af motoren. Husk at have en passende beholder klar.

3. Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.

4. Tjek på oliepinden, at oliemængden er korrekt. (min /Maks)

(0, 6L). Se figur 2. Position 3 er motorens bundprop. Alternativt kan der anvendes et olieskiftersæt, Tex Parts: 40-11336 Husk at skaffe dig af med den brugte olie, så det ikke er til gene for naturen. Brug din lokale genbrugsstation.

BRÆNDSTOF Brug kun blyfri E5 (oktan 98/100) brændstof på din motor. Overfyld aldrig tanken. Se figur 1, pos 5.6

LUFTFILTERET Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en længere periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne ses på udstødningsgassen. Se figur 3.

1. Rengør let omkring luftfilteret inden det fjernes.

2. Tryk de to flapper (1) ned og træk forsigtigt dækslet af.

3. Tag forsigtigt papirfilteret (2) ud og undersøg det. Børst det med en blød børste.

Hvis det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind i indsugningen.

4. Afvask det sorte skumelement (3) i højre side i varmt vand med sæbe.

5. Tryk vandet ud af elementet og lad det tørre. Dryp et par dråber SAE-30 olie på

filteret, så det bliver let fugtigt af olie. Tryk forsigtigt evt. overskydende olie ud. Elementet sættes igen på plads.

Hvis du er i tvivl om, at dit luftfilter er monteret rigtigt, bør du kontakte din lokale forhandler.

2. Aktiver koblingshåndtaget på den maskine som motoren er monteret.

3. Træk langsomt i motorens startsnor (se figur 4, pos 2), indtil der føles modstand.

Træk derefter kraftigt i ét langt træk. Lad aldrig startsnoren løbe tilbage af sig selv, følg den altid tilbage med hånden.

1. Slip/de-aktiver håndtag/dødmandsknap på den maskine som motoren er

1. Hold håndtag/dødmandsknap på den maskine som motoren er monteret

BEMÆRK - Læg mærke til følgende under kørsel. - Udstødningsgassen skal ikke være sort. Hvis dette forekommer, er det fordi belastningen er for høj, eller motoren ikke er justeret rigtigt. - Ingen uretmæssige lyde og vibrationer. - Hvis dette forekommer sluk motoren og juster motoren, kontakt evt. et autoriseret Texas Power Line værksted.

FREMGANGSMÅDE - Fjern tændrørshætten. - Børst skidt og snavs væk fra tændrøret. - Brug en tændrørsnøgle til at løsne tændrøret. - Check om isoleringen er intakt. - Rens tændrøret med en stålbørste. - Mål elektrodeafstanden, pas på ikke at beskadige elektroden. - Afstanden bør være: 0,7 - 0,8 mm. - Hvis tændrøret er godt, monter igen. Ellers udskiftes med nyt type Torch F7RTC (40-11294). - Monter tændrørshætten. Se figur 1, pos 1.8

10. Transport og opbevaring

TRANSPORT Under transport er det vigtigt at sikre sig, at maskinen er placeret vandret for at undgå, at benzin og olie løber ud.

køretimer Check bolte o

• følg henvisning fra betjeningsvejledning angående luftfiltervedligeholdelse, når motoren er monteret på en fræser.

OPBEVARING Afmonter tændrøret og hæld max. 1 spiseskefuld olie i cylinderen, og monter tændrøret igen. Monter ikke tændrørshætten. Træk herefter i startsnoren, indtil der mærkes modstand. Dette lukker for ventilerne og beskytter dem mod rust og korrosion. Beskyt motoren med et tyndt lag olie for at undgå rust. Opbevar på en plan flade i et tørt støvfrit område, hvor børn ikke kan komme til den. Inden motoren tages i brug igen, skal tændrørskablet monteret igen. BEMÆRK - Formålet med vedligeholdelsen er at holde motoren i bedst mulig stand. - Reparationer bør altid blive udført på et autoriseret værksted.9
