Produkttype	4-takts benzinmotor til motorcykel
Mærke	Texas
Model	TG920ES
Motortype	OHV, enkeltcylindret, luftkølet
Slagvolumen	420 cm³
Boring x slag	90 x 66 mm
Maksimal effekt	8,5 kW ved 3600 o/min
Brændstof	Blyfri benzin, 95 oktan
Brændstoftankkapacitet	6,5 liter
Anbefalet motorolie	SAE 30 eller 10W-40
Motoroliekapacitet	1,1 liter
Startsystem	Rekyl- og elektrisk start 12V
Tændrør	F6RTC / 20EPR-V (Varenr. 10011219)
Tændrørselektrodeafstand	0,7–0,8 mm
Reguleringssystem	Mekanisk
Omdrejningsretning	Med uret (set fra kraftudtagets ende)
Mål (L x B x H)	465 x 413 x 440 mm
Tørvægt	32,5 kg
Vedligeholdelse: olieskift	Hver 20. driftstime
Vedligeholdelse: luftfilter	Rengør hver 50. time, udskift hvis meget snavset
Vedligeholdelse: tændrør	Kontroller og rengør hver 100. time
Sikkerhed: udstødningsgas	Giftig, brug i godt ventileret område
Sikkerhed: varme overflader	Risiko for forbrænding, rør ikke ved udstødning eller motorblok under drift
Reservedele: luftfilter	Skum- og papirfilterelement
Reservedele: tændrør	Varenr. 10011219

Ofte stillede spørgsmål - TG920ES Texas

Hvordan starter man TG920ES motoren?

Åbn brændstofhanen. Drej chokehåndtaget til venstre (kold motor). Drej gashåndtaget helt til venstre. Tænd tændingen på ON. Træk langsomt i startsnoren, indtil du mærker modstand, træk derefter kraftigt og i ét træk. Slip ikke snoren, rul den langsomt tilbage. Juster choken for at opnå en jævn omdrejning.

Hvilken motorolie skal jeg bruge og hvor meget?

Brug SAE 30 eller 10W-40 olie alt efter årstid. Oliekapaciteten er 1,1 liter. Kontroller niveauet med målepinden uden at skrue den i, motoren vandret.

Hvordan tapper man motorolien?

Lad motoren køre i 5 minutter for at varme olien op. Placer en beholder under aftapningsproppen (fig. 6.1). Skru proppen af og lad olien løbe ud. Skru proppen på igen, og fyld med 1,1 L ny olie. Bortskaf brugt olie på en genbrugsstation.

Hvordan rengør man luftfilteret?

Fjern møtrikken (fig. 8A) og huset (fig. 8D). Fjern møtrikken (fig. 8E) og pakningen. Rengør luftfilteret (fig. 8G) ved at banke let eller bruge trykluft. Brug ikke en børste. Rengør skumelementet (fig. 8H) med benzin eller petroleum, lad det tørre, imprægner det med frisk olie og pres det. Saml i omvendt rækkefølge.

Hvilket brændstof skal jeg bruge?

Brug blyfri benzin med mindst 95 oktan. Tankkapaciteten er 6,5 liter. Overfyld ikke; der er en niveauindikator.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Udstødningsgasser er giftige: brug motoren udendørs eller i et godt ventileret område. Rør ikke ved udstødning eller motorblok under drift (risiko for forbrænding). Sluk motoren før optankning. Brug den ikke efter indtagelse af alkohol eller stoffer.

Hvad er tændrørselektrodeafstanden?

Afstanden skal være 0,7 til 0,8 mm. Brug en specialnøgle til at løsne tændrøret og en stålbørste til at rense det. Kontroller isoleringen inden montage.

Hvad gør jeg, hvis udstødningsgasserne er sorte?

Sorte udstødningsgasser indikerer, at belastningen er for stor, eller at motoren er dårligt indstillet. Stop motoren, juster den, eller kontakt et autoriseret værksted.

Hvordan opbevarer man motoren i længere tid?

Lad motoren køre, indtil brændstoffet er brugt op. Løsn drænskruen på karburatoren og tøm det resterende brændstof. Fjern tændrøret, hæld en spiseskefuld olie i cylinderen, og sæt tændrøret tilbage uden beskyttelsesdæksel. Træk i startsnoren, indtil der er modstand for at lukke ventilerne. Påfør et tyndt lag olie for at forhindre korrosion.

Hvordan transporterer man motoren sikkert?

For at undgå brændstof- eller olielækager skal motoren placeres vandret under transport.

BRUGSANVISNING TG920ES Texas

Læs betjeningsvejledningen grundigt før motoren benyttes.

Kontroller at der ikke er brændstof spild eller lækage. Det kan forårsage risiko for brand.

Der findes giftige dampe i udstødningsgassen.

Brug aldrig motoren i lukkede rum.

GB

ADVARSEL - Læs altid betjeningsvejledningen før brug af din motor.

ADVARSEL - Følg altid de retningslinjer, din lokale forhandler

ADVARSEL - Stop altid din motor før opfyldning.

ADVARSEL - Hvis spild forekommer, tør da altid grundigt op.

ADVARSEL - Hold altid motoren på afstand af olier og andet brandfarligt.

ADVARSEL - Udstødningsgassen er giftig, brug derfor kun motoren.

ADVARSEL - Sikre at du ikke kommer i kontakt med motorens bevægelige dele

ADVARSEL - Sikre at komme i kontakt med motorblok og udstødning, da den bliver meget varm under kørsel.

ADVARSEL - Brug aldrig motoren efter indtagelse af alkohol, eller medicin.

Indholdsfortegnelse

1. Illustration ....3
2. Start....6
3. Kørsel 6
4. Stop af motor ....6
5. Brændstof 6
6. Olie / Olieskift....7
7. Luftfilter....8
8. Tændrør....8
9. Transport og opbevaring....9
10. Vedligeholdelse....9
11. Specifikationer 10

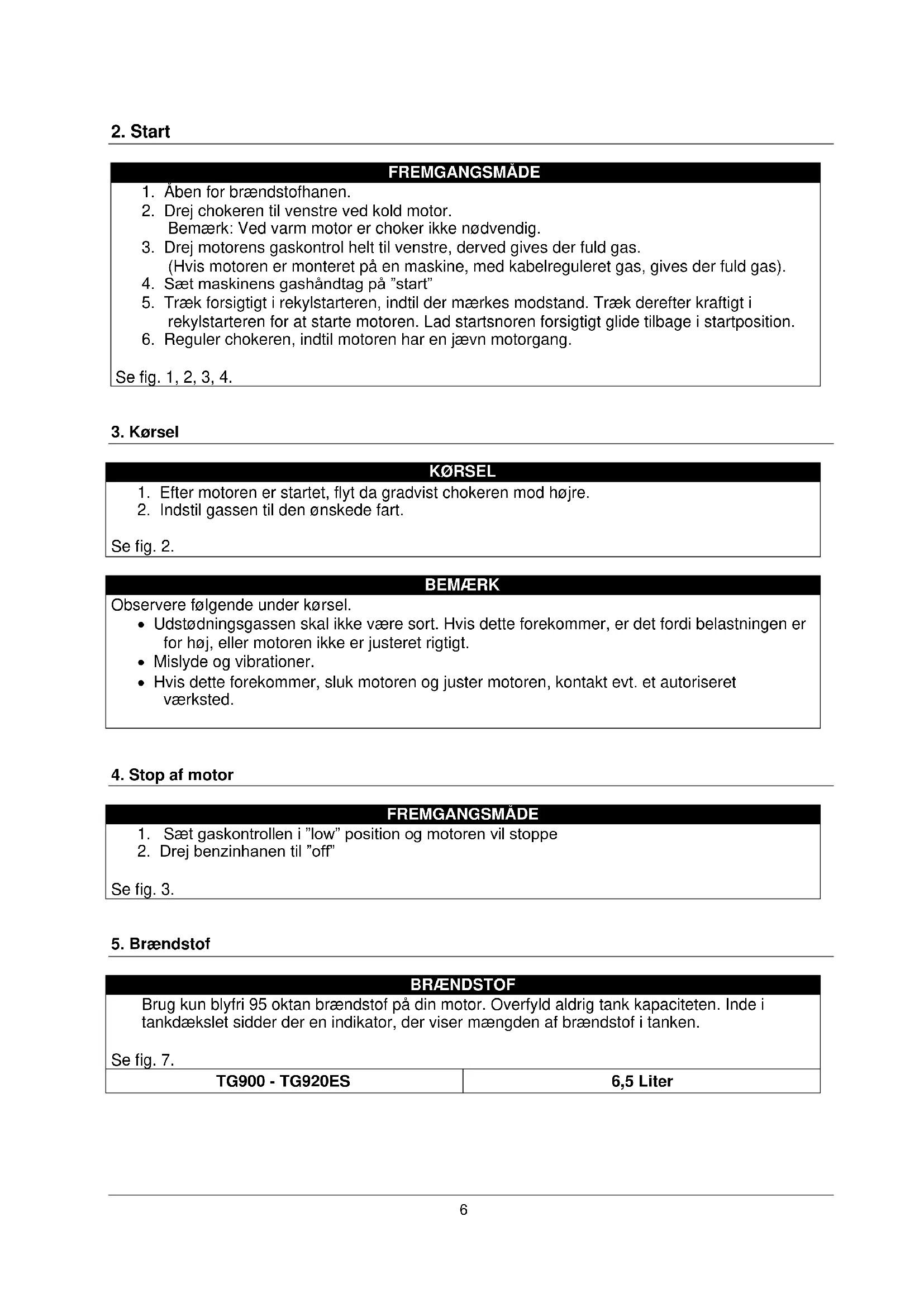

2. Start

FREMGANGSMÄDE

1. Åben for brændstofhanen.
2. Drej chokeren til venstre ved kold motor. Bemærk: Ved varm motor er choker ikke nødvendig.
3. Drej motorens gaskontrol helt til venstre, derved gives der fuld gas. (Hvis motoren er monteret på en maskine, med kabelreguleret gas, gives der fuld gas).
4. Sæt maskinens gashåndtag på "start"
5. Træk forsigtigt i rekylstarteren, indtil der mærkes modstand. Træk derefter kraftigt i rekylstarteren for at starte motoren. Lad startsnoren forsigtigt glide tilbage i startposition.
6. Reguler chokeren, indtil motoren har en jäevn motorgang.

Se fig. 1, 2, 3, 4.

3. Kørsel

K∅RSEL

1. Efter motoren er startet, flyt da gradvist chokeren mod højre.

2. Indstil gassen til den ønskede fart.

Se fig. 2.

BEMÆRK

Observe følgende under kørsel.

• Udstødningsgassen skal ikke være sort. Hvis dette forekommer, er det fordi belastningen er for høj, eller motoren ikke er justeret rigtigt.
• Mislyde og vibrationer.
• Hvis dette forekommer, sluk motoren og juster motoren, kontakt evt. et autoriseret værksted.

4. Stop af motor

FREMGANGSMÄDE

Brug kun blyfri 95 oktan brændstof på din motor. Overfyld aldrig tank kapaciteten. Inde i tankdækslet sidder der en indikator, der viser mængden af brændstof i tanken.

Se fig. 7.

TG900 - TG920ES

6,5 Liter

OLIE

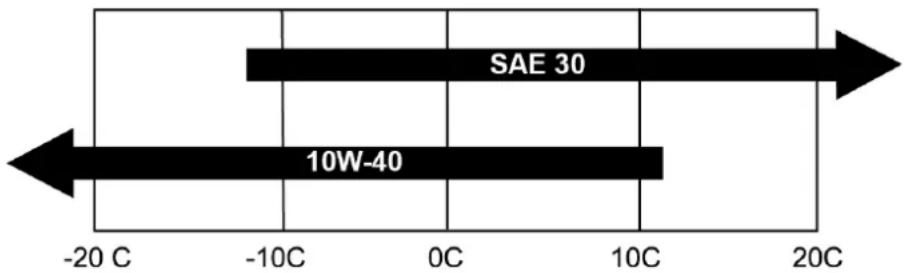

Brug den rigtige olie for den rigtige årstid.

SAE 30 eller 10W-40
SAE 30 Art no 90306506

OLIE KAPACITET

• Kontroller altid at olie niveauet, när motoren står vandret.
• Kontroller altid at olie niveauet uden at skrue oliepinden fast.

Se fig. 5.

TG900 - TG920ES

1.1 Liter

OLIESKIFT

Olien bør skiftes ifølge specifikationerne for maskinen som motoren er monteret.

1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør at den løber lettere og at olieskiftet bliver mere komplet.
2. Oliebundprop på motoren skrues af (fig 6.1), så olien kan løber af.
   Husk at have en passende beholder til at opsamle den gamle olie.
3. Isæt bundproppen og fastgør.
4. Påfyld ny olie. Fjern oliepinden og hæld den rigtige mængde olie på (Se olie kapacitet for oven.)

Sørg for at den brugte motorolie bliver bortskaffet miljørigtigt. Opbevar den brugte olie i en lukket beholder. Olien kan deponeres på genbrugsstationen eller en tankstation. Den brugte olie må ikke smides i affaldet, hældes på jorden, eller afløb.

Se fig.6.

7. Luftfilter

LUFTFILTERET

Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset over en længere periode, vil dette forringe motorens forbrænding samt påvirke motor kraften.

1. Afmonter fingermøtrikken (Fig 8.A), og fjern dæksel (Fig 8.D).
2. Afmonter møtrikken (Fig 8.E) og fjern pakning (Fig 8.E)
3. Rengør luftfilteret (Fig 8.G), inden det fjernes.
4. Tag forsigtigt luftfilteret (Fig 8.G) ud af skumelement (Fig 8.H),
5. Undersøg og fjern støvet fra luftfilteret ved at banke let på elementet nogle gange. Eller ved at blæse trykluft igennem indefra. Forsøg aldrig at børste støvet væk. En børste vil kun presse støvet ind i elementet. Udskift luftfilteret, hvis elementet er meget snavset.
6. undersøg og afvask skumelementet (Fig 8.H) på luftfilteret med benzin eller petroleum.
7. Vrid skumelementet (Fig 8.H), og lad det tørre. Derefter gennemvædes det i ny olie, og overskydende olie vrides ud.
8. Rens filter beholderen (Fig 8.1)
9. Skumelementet (Fig 8.H), luftfilteret (Fig 8.G) sættes igen og fastmonteres
10. Vær opmærksom på at alle dele er samlet rigtigt. (Se figur 8)

VIGTIGT: Der må under ingen omstændigheder komme olievand eller lign på luftfilteret

A. Møtrik

B. Skive

C. Pakning

D. Dæksel

E. Møtrik

F. Pakning

G. Luftfilter

H. Skumfilter

I. Holder

Se fig.8., A-I

MONTERING

1. Placer filteret (Fig 8 G og H) i holderen (Fig 8.I). Isæt pakning (Fig 8.F) i filteret.
2. Fastgør med fingermøtrikken (Fig 8.E.). Det er vigtigt at det bliver skruet godt fast.
3. Dækselet (Fig 8.D) monteres. Pakning og spændeskive (Fig 8. B og C) sættes på, hvorefter der fæstnes med en fingermøtrik (Fig 8.A).

Sikre dig at alle dele passer rigtigt sammen, så der ikke kommer falsk luft ind i motoren.

SP∅RGSMÅL

Hvis du er i tvivl om dit luftfilter er monteret rigtigt, bør du kontakte din lokale Power Line forhandler.

8. Tændrør

FREMGANGSMÄDE

• Fjern tændrørshætten.
- Børst skidt og snavs væk fra tændrøret.
- Brug en tændrørsnøgle til at løsne tændrøret.
- Check om isoleringen er intakt.
- Rens tændrøret med en stålbørste.
- Mål elektrodeafstanden, pas på ikke at beskadige elektroden.
- Afstanden bør være: 0,7 - 0,8 mm
- Hvis tændrøret er godt, monter igen.
• Monter tændrørshætten.

- Under transport er det vigtigt at sikre sig, at motoren er placeret vandret for at undgå, at benzin og olie løber ud.

Opbevaring

• Lad motoren køre til den stopper.
• Løsn karburatorens aftapper bolt og lad benzinen løbe ud.
• Når benzinen er løbet ud, skrues bolten fast igen og benzinslangen monteres.
• Opbevar benzinen i en godkendt dunk.
• Afmonter tændrøret og hæld 1 spiseskefuld olie i cylinderen, og monter tændrøret igen.
• Monter ikke tændrørshætten. Træk herefter i startsnoren, indtil der mærkes modstand. Dette lukker for ventilerne og beskytter dem mod rust og korrosion.
• Beskyt motoren med et tyndt lag olie for at undgå rust.

10. Vedligeholdelse

BEMÆRK

• Formålet med vedligeholdelsen er at holde generatoren i bedst mulig stand.
• Reparationer bør altid blive udført på et autoriseret værksted.

IntervalDel	Hver gang	For hver20køretimer	For hver50køretimer	For hver100køretimer	For hver200køretimer
Check bolte og møtrikker	X
Check og påfyld olie	X
Skift olie		X		X
Rens / skift olie filter		X (rens)	X (rens)
Check olie lækage	X
Check luft filter	X
Rens Luftfilter			X*
Rens brændstofffilter				X
Check tændrør				X
Checkbrændstofpumpe				X
Juster ventiler					X
Check ventiler					X

* følg henvisning fra betjeningsvejledning angående luftfiltervedligeholdelse, når motoren er monteret på en fræser.

11. Specifikationer

Model	TG920ES	TG900
Type	4 takt, luftkølet OHV, 1 cylinder, benzin motor	4 takt, luftkølet OHV, 1 cylinder, benzin motor
Boring x slaglængde mm	90 x 66	88 x 64
Slagvolumen L	420 cc	389 cc
Max power kW / Omdr/min	8,5 / 3600	7,6 / 3600
Brændstof	Blyfri benzin	Blyfri benzin
Brændstof kapacitet	6,5 L	6,5 L
Smøreolie	SAE30	SAE30
Smøreolie kapacitet	1,1 Liter	1,1 Liter
Start system	Rekyl / El start (12V)	Rekyl
Tændrør	F6RTC / 20EPR-VArt no 10011219	F6RTC / 20EPR-VArt no 10011219
Reguleringssystem	Mekanisk	Mekanisk
Roterende retning af PTO	Med uret, set fra PTO’ens ende	Med uret, set fra PTO’ens ende
Dimension (LxBxH) mm	465 x 413 x 440	465 x 413 x 440
Tør vægt, kg	32,5	31
