TG470EV - Motorcykel Texas - Gratis brugsanvisning og manual

Produkttype	4-takts benzinmotor, luftkølet, OHV, enkeltcylindret
Mærke	Texas
Model	TG470EV
Slagvolumen	139 cm³
Maks. effekt	2,6 kW (3,5 hk) ved 3400 o/min
Konstant effekt	2,3 kW ved 2900 o/min
Brændstof	Blyfri benzin E5
Brændstoftankkapacitet	1 L
Motorolie	SAE 30 eller 10W-40
Oliekapacitet	0,6 L
Tændrør	Torch F7RTC (art.-nr. 40-11294)
Elektrodeafstand	0,7 - 0,8 mm
Startsystem	Rekylstart
Vægt (tør)	12,5 kg
Rotationsretning (kraftudtag)	Med uret (set fra kraftudtag)
Sikkerhed	Må ikke bruges indendørs; giftige gasser; pas på varme overflader
Rutinemæssig vedligeholdelse	Olieudskiftning hver 20. time, regelmæssig rengøring af luftfilter
Anbefalet starttemperatur	Over 5°C (pump 2-4 gange)
Maksimal hældningsvinkel	20 grader
Opbevaring	Beskyt mod rust, tøm brændstof ved længere opbevaring

Ofte stillede spørgsmål - TG470EV Texas

Hvilken type olie skal jeg bruge til TG470EV-motoren?

Brug olie SAE 30 eller 10W-40. I varmt vejr anbefales SAE 30. Kapaciteten er 0,6 liter.

Hvordan afdrypper jeg motorolien?

Lad motoren køre i 5 minutter for at varme olien op, og sluk den derefter. Skru aftapningsskruen (fig. 2, pos. 3) af og opsaml olien i en passende beholder. Skru skruen i igen og påfyld ny olie.

Hvilket brændstof skal jeg bruge til TG470EV?

Brug blyfri benzin E5. Overfyld ikke tanken: fyld op til filterets nederste kant.

Hvordan vedligeholder jeg luftfilteret?

Rengør regelmæssigt papirfilteret (børstning) og skumkudden (vask i sæbevand, tør, og imprægner med et par dråber SAE 30-olie). Saml korrekt igen.

Hvad er startproceduren?

Pump primepumpen (fig. 4, pos. 1) det angivne antal gange (2-4 gange, hvis <15°C, 1-3 hvis >15°C). Aktiver koblingen, træk langsomt i startsnoren, indtil der er modstand, og træk derefter hurtigt.

Hvad gør jeg, hvis udstødningsgasserne er sorte?

Sorte gasser indikerer for høj belastning eller forkert motorindstilling. Stop motoren og juster den, eller kontakt din forhandler Power Line.

Hvordan kontrollerer og udskifter jeg tændrøret?

Fjern hætten, rengør tændrøret, og mål elektrodeafstanden: 0,7-0,8 mm. Hvis det er slidt, udskift med et Torch F7RTC (art.-nr. 40-11294).

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Brug aldrig motoren indendørs (giftige gasser). Rør ikke ved varme dele, når den kører. Brug på en plan overflade (maks. 20° hældning). Kontroller olieniveauet før hver brug.

Hvordan opbevares motoren i længere perioder?

Fjern tændrøret, hæld en skefuld olie i cylinderen, og sæt tændrøret i igen uden hætte. Træk startsnoren, indtil der er modstand for at lukke ventilerne. Beskyt motoren med et tyndt lag olie.

Hvor finder jeg reservedele til TG470EV?

Kontakt din forhandler Power Line eller brug Tex Parts-dele som olieskiftesæt (40-11336). Reservedelen til tændrøret er Torch F7RTC (40-11294).

BRUGSANVISNING TG470EV Texas

Laes betjeningsvejledningen grundigt for motoren benyttles.

Kontroller at der ici er brandstof spild ether lækage. Det kan forarsage risiko for brand.

Derfindesigntigadampe iudstdningsgassen.

Brug aldrig motoren i lukkede rum.

GB

2. Sikkerhedsforskrifter

• Laes altid betjeningsvejledningen før brug af din motor.
  Folg altid de retningslinjer din lokale forhandler giver med hensyn til motoren.
• Stop altid din motor før opfyldning.
• Hvis spild forekommher, tør da altid grundigt op.
• Hold altid motoren på afstand af olier og andet brandfarlicht.
• Udstødningen er farlig, brug derfor kun motoren utenfor uller i et godt ventileret omrade.
  Vær opmaerkoms på ikke atkommen i kontakt med motorens bevægelige dele under kørsel.
  Vær opmaerksom på ikke atkommen i kontakt med motorens udstødning og blok, da den bliver meget varm under korsel.
• Brug aldrig motoren after indtagelse af alcohol, aller narkotika.
• Brug/DD: Motoren när den er vippet mere end 20 °, da det vil medføre brændstofspild.
• Tjek altid, at motoren er pafyldt tilstrækkelig olie, da manglende olie kan ødelægge din maskine.
• Hvis motoren skal anwendes i højtliggende områder (over 1.800 m over havets overflade), skal der foretagesændringer ved karburatoren. Bemærk, at allerede ved 300m over havets overflade vil der kinne mærkes nedsat kraft. Endringer kan overvejes.

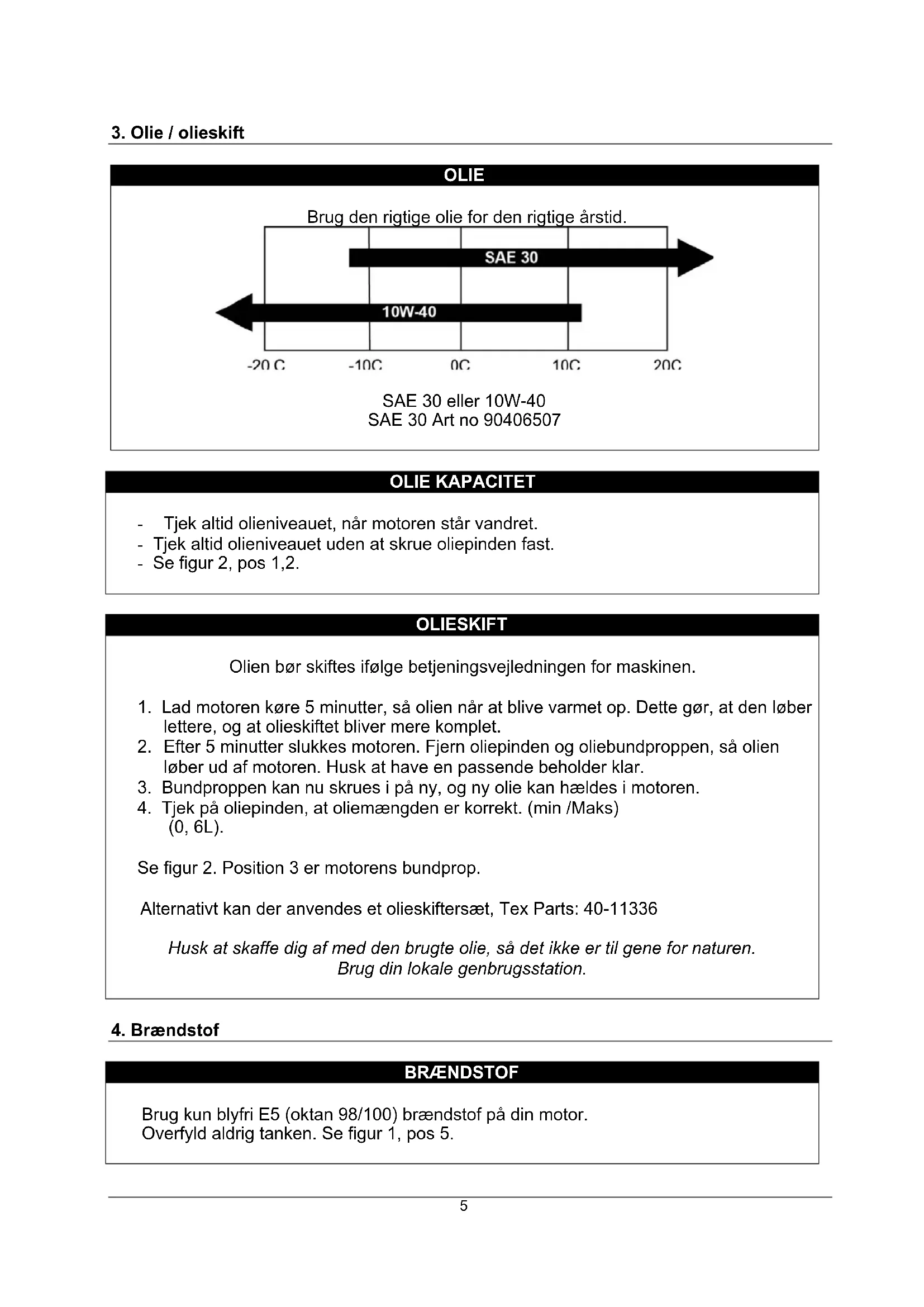

OLIE
Brug den rigtige olie for den rigtige arsid.

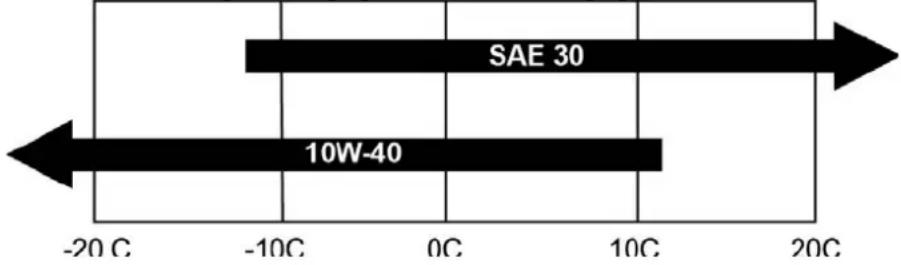

SAE 30 eller 10W-40

SAE 30 Art no 90406507

OLIE KAPACITET

Tjek altid olieniveaulet, nar motoren star vandret.
- Tjek altid olieniveauet Eden at skrue oliepinden fast.
- Se figur 2, pos 1,2.

OLIESKIFT

Olien bør skiftes ifolge betjeningsvejledningen for maskinen.

1. Lad motoren køre 5 minutter, sölien nár at blive varmet op. Dette gør, at den løber lettere, og at olieskiftet blivermere komplet.
2. After 5 minutter slukkes motoren. Fjern oliepinden og oliebundproppen, sa olien Iober ud af motoren. Husk at have en passende beholder klar.
3. Bundproppen kan nu skrues i pa ny, og ny olie kan haeldes i motoren.
4. Tjek på oliepinden, at oliemängden er korrekt. (min /Maks) (0, 6L).

Se figur 2. Position 3 er motorens bundprop.

Alternativektan der anvendes et olieskiftersæt, Tex Parts: 40-11336

Husk at skaffe dig af med den brugte olie, sa det ikke er til gene for naturen.

Brug din lokale genbrugsstation.

4. Brændstof

BRAENDSTOF

Brug kun blyfri E5 (oktan 98/100) brændstof på din motor.

Overfyld aldrig tanken. Se figur 1, pos 5.

LUFTFILTERET

Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en længere期内e, vil dette kinne mærkes på motorens kraftoverførsl, samt kinne ses på udstødningsgassen.

Se figur 3.

1. Rengør let omkring luftfilteret inden det fjernes.
2. Tryk de to flapper (1) ned og træk forsigtigt daekslet af.
3. Tag forsigtigt papirfilteret (2) ud og undersog det. Børst det med en blød børste. Hvis det er meget snavset, skal det udskiftes. Pas på der ikkekommen snavs ind i indsugningen.
4. Afvask detorte skumelement (3) i hore side i varmt vand med saebe.
5. Tryk vendet ud af elementet og lad det tørre. Dryp et par dræber SAE-30 olie pa filteret, sa det bliver let fugtigt af olie. Tryk forsigtigt evt. overskydende olie ud. Elementet sættes ingen på plads.

SPØRGSMAL

Hvis du er i tvivl om, at dit luftfilter er monteret rigtigt, bcr du kontakte din lokale forhandler.

6. Start

FREMGANGSGMAD

1. Pump primer bolden (Se figur 4, pos 1) ifolge skemaet herunder:
2. Aktiver koblingshandtaget på den maskine som motoren er monteret.
3. Træk langsomt i motorens startsnor (se figur 4, pos 2), indtil der foles modstand. Træk derefter kraftigt i et langt træk. Lad aldrig startsnoren Iobe tilbage af sig selv, følg den altid tilbage med händen.

Temperatur	Pres
>5° - 15°C	2-4
>15°C	1-3

7. Stop af motor

FREMGANGSGMADE

1. Slip/de-aktiverhandtag/ddmandsknap pa den maskine som motoren er monteret.

8. Kørsel

KÖRSEL

1. Hold handtag/dødmandsknap på den maskine som motoren er monteret aktiveret.

BEMAERK

• Laeg mærke til folgende under kørsel.
• Udstandningsgassen skal ikke vare sort. Hvis dette forekommer, er det fordi belastningen er for hj, eller motoren ikke er justeret rigtigt.
• Ingen uretmæssige lyde og vibrationer.
• Hvis dette forekomm er sluk motoren og juster motoren, kontakt evt. et autoriseret Texas Power Line væksted.

9. Taendrør

FREMGANGSGMAD

• Fjern taendrørshætten.
• Børst skidt og snavs��k fra taendrøret.
• Brug en taendrørsnøgle til at løsne taendrøret.
• Check om isoleringen er intakt.
• Rens taendrøret med en stålborste.
• Mål elektrodeafstanden, pas på ilke at beskadige elektroden.
• Afstanden bør vaere: 0,7 - 0,8 mm.
• Hvis taendrøret er godt, monterigen. Ellers udskiftes med nyt type Torch F7RTC (40-11294).
• Monter taendrørshaeten.

Se figur 1, pos 1.

Under transport er det vigtigt at sikre sig, at maskinen er placeret vendret for at undgå, at benzin og olie lober ud.

OPBEVARING

Afmonter tændrøret og hæld max. 1 spiseskefuld olie i cylinderten, og monter tændrøret igen. Monter ikke tændrørshæten. Træk herefter i startsnoren, indtil der mærkes modstand. Dette lukker for ventilerne og beskytter dem mod rust og korrosion.

Beskyt motoren med et tyndt lag olie for at undgå rust.

Opbevar pa en plan flade i et tort stovprit omrade, hvor børn ikke kankommen til den.

Inden motoren tages i brug igen, skal taendrorskablet monteret igen.

11. Vedligeholdelse

BEMAERK

• Formålet med vedligeholdelsen er at holde motoren i bedst mulig stand.
• Reparationer bør altid blive udførpå et autoriseret værksted.

IntervalDel	Hver gang	For haver 20 køretimer	For haver 50 køretimer	For haver 100 køretimer	For haver 200 køretimer
Check bolte og møtrikker	X
Check og påfyld olie X
Skift olie XX
Rens / skift olie filter		X (rens)	X (rens)
Check olie lækage	X
Check luft filter	X
Rens Luftfilter				X*
Rens brændstofffilter			X
Check tændrør				X
Check gnistfang (hvis monteret)				X
Juster ventiler X
Check ventiler					X

• følg henvisning fra betjeningsvejledning angænde luftftilvedligeholdelse, nr motoren er monteret på en fræser.

12. Specificationer

Model TG470 series TG570 series TG670 series
Type	4 takt, luftkølet OHV, 1 cylinder, benzin motor	4 takt, luftkølet OHV, 1 cylinder, benzin motor	4 takt, luftkølet OHV, 1 cylinder, benzin motor
Slagvolumen cm3	139 CC 173 CC	196 CC
Konstant power kW / odomr./min. 2.3 kW / 2900 3.2 kW / 2900	3.6 kW / 2900
Max power kW / odomr./min. 2.6 kW / 3400 3.6 kW / 3400 4.2 kW / 3400	W / 3400
Brændstof	Blyfri	benzin
Brændstof kapacitet (L) 1 1 1
Motorolie	SAE30	SAE30	SAE30
Motorolie kapacitet (L)	0,6	0,6	0,6
Start system	Rekyl	Rekyl	Rekyl
Tændrør	TORCH F7RTC (Art. No. 40-11294)	TORCH F7RTC (Art. No. 40-11294)	TORCH F7RTC (Art. No. 40-11294)
Reguleringssystem	Mekanisk	Mekanisk	Mekanisk
Roterende retning af PTO	Med uret, set fra PTO'ents Ende	Med uret, set fra PTO'ents Ende	Med uret, set fra PTO'ents Ende
Tørvægt, kg	12.5	17,0	17,0

Blyfri benzin
