BRUKSANVISNING TG470EV Texas

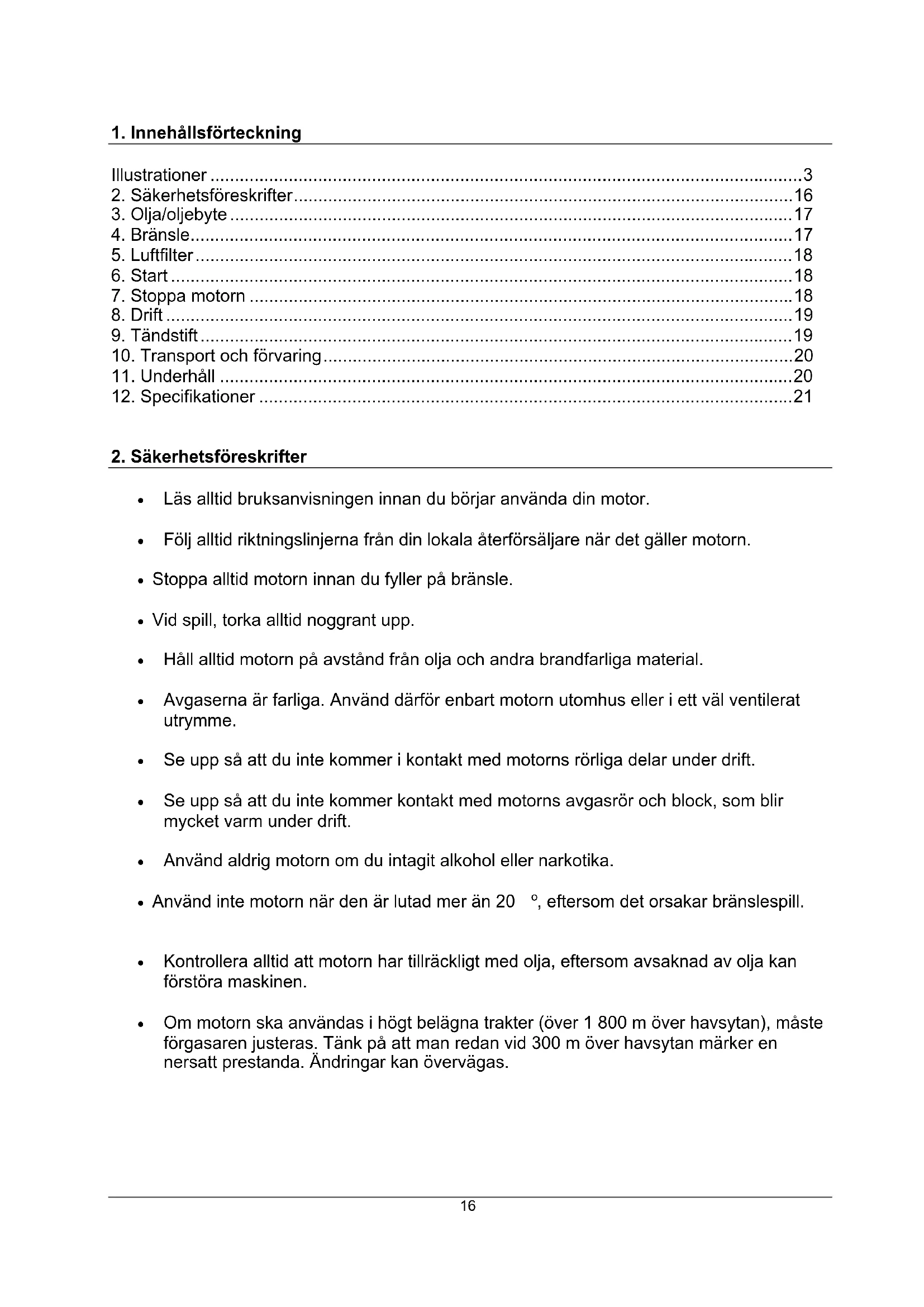

1. Innehállsforteckning

Illustrationer 3
2. Sakerhetsforeskrifter 16
3. Olja/oljebyte 17
4.Bransle. 17
5. Luftfilter 18
6.Start 18
7. Stoppa motorn 18
8.Drift 19
9. Tandstift 19
10. Transport och forvaring 20
11.Underhall 20
12. Specificationer 21

2. Sakerhetsforeskrifter

• Lás alltid bruksanvisningen innan du börjar använda din motor.
  Folj alltid riktningslinjerna fran din lokala aterforsaljare nar det galler motorn.
• Stoppa alltid motorn innan du fyller pa bransle.
• Vid spill, torka alltid noggrant upp.
• Hall alltid motorn på avständ fran olja och andra brandfarliga material.
• Avgaserna ar farliga. Använd darüber enbart motorn utomhus erer i ett val ventilerat utrémme.
  Se upp sa att du intekommen i kontakt med motorns rorliga delar under drift.
• Se upp sä att du intekommen kontakt med motorns avgasör och block, som blir mycket varm under drift.
• Använd aldrig motorn om du intagit alkohol aller narkotika.
• Använd inte motorn nar den ar lutad mer an 20°, aftersom det orsakar branslespill.
• Kontrollera alltid att motorn har tillräckligt med olja, eftersom avsaknad av olja kan forstora maskinen.
• Om motorn ska användas i högt belägnä trakter (över 1 800 m över havsytan), maste forgasaren justeras. Tänk på att man redan vid 300 m över havsytan marker en nersatt prestanda. Åndringar kan overvågas.

OIL

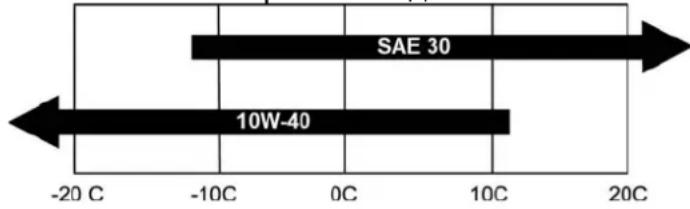

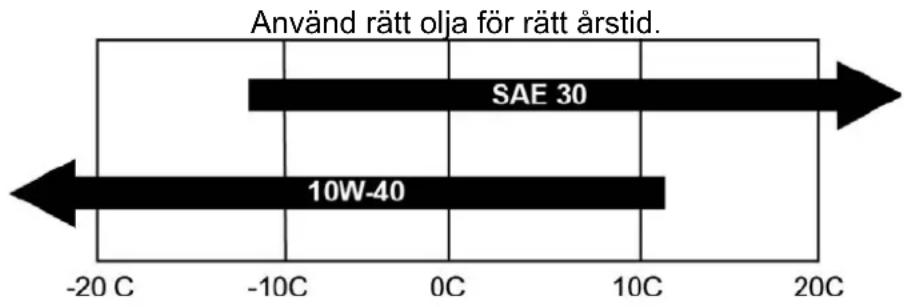

SAE 30 eller 10W-40
SAE 30 Art.no 90406507

OLJEVOLYM

• Kontrollera alltid oljenivan nar motorn starvagrett.
• Kontrollera alltid oljeniv'an atan att skruva fast oljestickan.
• Se figur 2, pos. 1, 2.

OLJEBYTE

Oljan ske bytas i enlighet med maskinens braksanvising.

1. Låt motorn köra 5 minu ter sa att oljan hinner varmas upp. Detta gör att den rinner lättare och oljebytet blir mer fullständigt.
2. Stäng av motorn after 5 minuter. Ta bort oljestickan och oljebottenlocket, sö att oljan rinner ut frän motorn. Tänk på att ha en lamplig behällare redo.
3. Sedan kan du skruva pa botanicals och halla ny olja i motorn.
4. Kontrollera att oljevolymen ar ratt med hjalp av oljestickan. (0,6L)

Se figur 2. Position 3 ar motorns bottenlock.

Alternativt kan du anecd en oljeuppsugningssats, Tex Parts: 40-11336

Tänk på att kassera den gamla oljan på ett miljövänligt sätt. Lämna in den på narraste atervinningsstation.

4. Bransle

BRÁNSLE

Använd endast blyfri E5 bransle i din motor.
Överfyll aldrig tanken. Se figur 1, pos. 5.

LUFTFILTER

Luftfiltret ska inspekteras och rengöras regelbundet. Om filtret inte rengjorts på langre,** märks detta på motorns kraftöverföring samt på avgaserna.

Se figur 3.

1. Rengör lite runt luftfiltret innan du tar bort det.
2. Tryck ner de två flikarna (1) och dra försiktigt av skyddet.
3. Ta forsiktigt ut pappersfiltret (2) och undersök det. Borsta det med en mjuk borste. Om filtret ar mycket smutsigt ska det bytas. Se upp sa att det intekommen in smuts i insuget.
4. Tvätta det svarta skumelementet (3) på höger sida i varmt vatten med diskmedel.
5. Tryck ut vattnet ur skemelementet och låt det torka. Droppa nagra droppar SAE-30-olja på filtret, sö att det fuktas lätt med olja. Tryck försiktigt ut eventuell överskottsolja. Sätt tillbaka skemelementet på plats.

FRAGOR

Om du tvekar om ifall du monterat luftfiltret ratt, bör du kontakta din lokala Återförsäljare.

6. Start

TILLVAGAGANGSSATTT

1. Tryck på brändslepumpen enligt tabellen nedan. (Se figur 4, pos 1)
2. Aktivera kopplingshandtaget på maskinen som motorn ar monterad.
3. Dra langsamt i motorns startsnore (se figur 4, pos. 2) tills du kanner ett motständ. Dra direfter kraftigt med att langt drag. Lat aldrig startsnoret rulla tillbaka av sig själt, utan for alltid tillbaka det med handen.

Temperatur	Trykk
>5° - 15°C	2-4
>15°C	1-3

7. Stoppa motorn

TILLVAGAGANGSSATTT

1. Slapp/inaktivera handtag/dödmansnapp på maskinen som motorn ar monterad

8. Drift

DRIFT

1. Hall handtag/dödmansnapp på maskinen som motorn ar monterad aktiverad.

OBS!

a. Lagg marke till foljande under drift.
b. Avgärken ska inte vara svart. Om detta forekommer beror det på att belastningen ar for hog, eller att motorn inte ar rätt justerad.
c. Inga oregelbundna ljud och vibrationer.
d. Om detta forekommcr, stang av motorn och justera den. Kontakta eventuellt en auktoriserad Texas Power Line-verkstad.

9. Tändstift

TILLVÄGAGANGSSÄTT

• Ta av tändstiftshatten. (Se upp med en nykörd maskin, eftersom motorn daß ar varm.)
• Borsta bort smuts och damm fran tändstiftet.
• Använd en tandstiftsnyckel für att lossa tandstiftet.
• Kontrollera om isoleringen ar intakt.
• Rengör tändstiftet med en stålborste.
• Mat elektrodavständet. Se upp sä att du inte skadar elektroden.
• Avstandet ske vara: 0,7 - 0,8 mm.
• Om tändstiftet ar i bra skick sätter du tillbaka det.

Annars byter du ut det mot ett nytt av typ Torch F7RTC (40-11294).

• Montera tändstiftshatten.
• Se figur 1, pos. 1.

10. Transport och forvaring

TRANSPORT

Under transport ar det viktigt att sakra att maskinen ar placerat vagratt for att undvika att bensin och olja rinner ut.

FORVARING

• Montera av tändstiftet och häll 1 matsked olja i cylindern, och montera sedan tändstiftet ingen. Montera tändstiftshatten. Dra därefter i startsnöret tills du känner att motständ, som stänger ventilerna och skyddar dem mot rost och korrosion.
  Skydda motorn med ett sunt lager olja for att undvika rost.
• Förvaras på en plan yta i ett torrt, dammfritt utrémme, där barn inte kan komma at den.
• Innan motorn tas i brukigen maste tändstiftskabeln monterasigen.

11. Underhäll

OBS!

• Syftet med underhallet ar att halla motorn i bösta möjiga skick.
• Reparationer bör alltid utföras på en auktoriserad verkstad.

Intervall Del	Varje gäng	För var 20:e drifttimme	För var 50:e drifttimme	För var 100 drifttimme	För var 200:e drifttimme
Kontrolera bultar och muttrar	X
Kontrolera och fyll på olja	X
Byt olja X		X
Rengör/byt oljefilter	X	(rengör)	X (rengör)
Kontrolera oljeläckage X
Kontrolera luftfilter X
Rengör luftfilter		X*
Rengör brändslefilter			X
Kontrolera tändstift			X
Kontrolera gnistskydd (om:Sådant är monterat)				X
Justera ventiler
Kontrolera ventiler

• följ instruktion i bruksanvisning angäende unterhalb av luftfilter, Near motorn ar monterad på en frås.

12. Specificationer

Model TG470 series TG570 series TG670 series
Typ	4-takt, luftkyld OHV, 1 cylinder, bensinmotor	4-takt, luftkyld OHV, 1 cylinder, bensinmotor	4-takt, luftkyld OHV, 1 cylinder, bensinmotor
Slagvolym cm3 139 CC 173 CC 196 CC
Konstant effekt kW/ivar/min.	2.3 kW / 2900	3.2 kW / 2900	3.6 kW / 2900
Max. effekt kW/ivar/min. 2.6 kW / 3400 3.6 kW / 3400 4.2 kW / 3400
Bränsle	Blyfri bensin	Blyfri bensin	Blyfri bensin
Bränslevolym (I) 1	1	1
Smörjolja	SAE30	SAE30	SAE30
Smörjoljevolym (I) 0,6	0,6	0,6
Startsystem	Rekyl	Rekyl	Rekyl
Tändstift	TORCH F7RTC (Art. No. 40-11294)	TORCH F7RTC (Art. No. 40-11294)	TORCH F7RTC (Art. No. 40-11294)
Regleringssystem	Mekaniskt	Mekaniskt	Mekaniskt
PTO-rotationsrikting	Medsols, sett是从 PTO-Änden	Medsols, sett是从 PTO-Änden	Medsols, sett是从 PTO-Änden
Torrvikt, kg	12.5	17,0	17,0
