Type de produit	Moteur à essence 4 temps monocylindre OHV refroidi par air
Marque	Texas
Modèle	TG720ES
Cylindrée	212 cm³
Puissance maximale	4,2 kW (5,7 ch) à 3600 tr/min
Puissance constante	3,7 kW (5,0 ch) à 3600 tr/min
Alésage x course	70 x 55 mm
Dimensions (L x l x H)	390 x 320 x 345 mm
Poids (sec)	16,2 kg
Type de combustible	Essence sans plomb 95 octanes
Capacité du réservoir	3,6 litres
Huile moteur	SAE 30 ou 10W-40
Capacité d'huile	0,6 litre
Système de démarrage	Lanceur à recul et démarreur électrique 230V
Bougie(s)	F6RTC / 20EPR-V, écartement 0,7-0,8 mm
Filtre à air	Élément en mousse et filtre papier, nettoyage régulier
Vidange d'huile	Toutes les 20 heures de fonctionnement
Sens de rotation	Sens horaire (vu de l'extrémité de prise de force)
Utilisation	Extérieur uniquement, espace bien aéré
Accessoires inclus	Notice d'utilisation, bougie de rechange non fournie

FOIRE AUX QUESTIONS - TG720ES Texas

Comment démarrer le moteur TG720ES ?

Ouvrez le robinet de carburant. Sur moteur froid, actionnez le starter. Tournez la commande des gaz en position pleins gaz. Tirez doucement sur le lanceur jusqu'à sentir une résistance, puis tirez énergiquement. Pour le démarreur électrique 230V, branchez le cordon et appuyez sur le bouton rouge.

Quel carburant utiliser ?

Utilisez exclusivement de l'essence sans plomb avec un indice d'octane d'au moins 95. Ne remplissez pas trop le réservoir (capacité 3,6 litres).

Quelle huile moteur est recommandée ?

Huile SAE 30 (été) ou 10W-40 (toute saison). La capacité est de 0,6 litre. Vérifiez le niveau avec le moteur à l'horizontale.

Comment vidanger l'huile ?

Faites tourner le moteur 5 minutes pour chauffer l'huile. Dévissez le bouchon de vidange (fig. 6.1) et laissez l'huile s'écouler dans un récipient adapté. Revissez le bouchon et remplissez avec de l'huile neuve jusqu'au bord du trou de remplissage.

À quelle fréquence nettoyer le filtre à air ?

Inspectez le filtre à air toutes les 20 heures de fonctionnement. Nettoyez-le toutes les 50 heures ou plus souvent en environnement poussiéreux. Nettoyez l'élément en mousse avec de l'essence ou du kérosène et huilez-le légèrement.

Comment vérifier et remplacer la bougie ?

Retirez le capuchon, nettoyez la bougie avec une brosse métallique, mesurez l'écartement (0,7-0,8 mm). Si la bougie est usée, remplacez-la par une F6RTC ou 20EPR-V.

Que faire en cas de fumée noire à l'échappement ?

La fumée noire indique une charge trop forte ou un mauvais réglage. Arrêtez le moteur et contactez un garage agréé si le problème persiste.

Comment ranger le moteur pour une longue période ?

Laissez tourner le moteur jusqu'à épuisement du carburant. Vidangez le carburateur. Retirez la bougie, ajoutez une cuillère à soupe d'huile dans le cylindre et remontez la bougie. Tirez sur le lanceur jusqu'à résistance pour fermer les soupapes. Protégez le moteur avec une couche d'huile.

Quelles sont les précautions de sécurité essentielles ?

Utilisez le moteur uniquement à l'extérieur. Ne touchez pas les parties mobiles ou l'échappement chaud. Ne faites jamais le plein moteur en marche. Arrêtez le moteur avant tout entretien.

Où trouver des pièces de rechange ?

Contactez votre revendeur Power Line local ou un garage agréé. Les pièces comme les bougies, filtres à air et joints sont disponibles chez les distributeurs Texas.

MODE D'EMPLOI TG720ES Texas

F Manuel de l'utilisateur

S'il vous plaît lire attentivementle manuel de l'utilisateur avantde faire fonctionner le moteur.

Vérifiez qu'il n'y a pas dedéversement de carburant oude fuite de carburant.Il peut provoquer des risquesd'incendie.

Les gaz d'échappement sonttoxiques.

Ne pas utiliser ce moteur dansun endroit clos.

PYC

ATTENTION	Toujours lire le mode d'emploi avant d'utiliser le moteur.
ATTENTION	Toujours suivre les consignes fournies par votre revendeur Power Line local.
ATTENTION	Toujours arrêter le moteur avant de faire le plein.
ATTENTION	Si le combustible déborde ou autre, toujours sécher les pertes avec soin.
ATTENTION	Toujours tenir le moteur à distance prudente d'huiles ou autres produits combustibles.
ATTENTION	Les gaz d'échappement sont dangereux et le moteur ne doit être employé qu'à l'extérieur ou dans un espace bien aéré.
ATTENTION	Veiller à ne pas toucher les organes mobiles du moteur pendant la marche.
ATTENTION	Veiller à ne pas toucher l'échappement ou le bloc moteur pendant la marche, risque de brûlures.
ATTENTION	Ne jamais utiliser le moteur après avoir consommé de l'alcool ou des drogues.

Table des matières

1. Illustrations	3
2. Démarrage	24
3. Marche	24
4. Arrêt du moteur	24
5. Combustible	24
6. Huile / vidange	25
7. Filtre à air	26
8. Bougies	27
9. Transport - Rangement	27
10. Entretien	27
11. Spécifications	28

2. Démarrage

COMMENT PROCEDER

1. Ouvrez le robinet de carburant.
2. Sur un moteur froid ouvrir la tour de cou.
   Remarque: Par un moteur chaud starter n'est pas nécessaire.
3. Tournez le levier du moteur de commande de gaz sur plein gaz (Si le moteur est monté sur une machine avec un câble-réglementé du gaz, de gaz pleine est donnée).
4. Tourner le câble d'accélérateur à la "position de départ".
5. Tirez sur le lanceur doucement jusqu'à ce que vous sentez une résistance dans la corde. Ensuite, tirez rapidement et énergique. Ne pas en tout temps laisser aller sur le lanceur, mais faites-le glisser doucement en arrière et tirez à nouveau.
6. Pour démarreur électrique 230V: Branchez le cordon dans la prise de courant et à la prise électrique sur le moteur et appuyez sur le bouton de démarrage rouge afin de démarrer le moteur. Après que le moteur est démarré enlever le bouchon de la prise et la sortie du moteur.
7. Réglementer le tour de cou jusqu'à ce que le moteur est en marche en douceur.

Voir les figures 1, 2, 3, 4.

3. Marche

MARCHE

1. Une fois le moteur démarré, déplacer petit à petit le starter vers la droite.
2. Régler les gaz pour avoir la vitesse voulue.

Voir la figure 2.

ATTENTION

Pendant la marche, veiller à ce qui suit :

• Les gaz d'échappement ne doivent pas être noirs. Si cele arrivait, c'est que la charge est trop forte ou que le moteur est mal réglé.
• Pas de bruits étrangers ou de vibrations irrégulières.
• Si cela arrivait, éteindre le moteur et le régler, contacter éventuellement un garage agréé

4. Arrêt du moteur

COMMENT PROCEDER

1. Placer le contrôle des gaz en position basse et moteur s'arrête
2. Mettre le robinet de combustible sur "off"

Voir les figure 3.

5. Combustible

COMBUSTIBLE

• N'employer qu'un combustible de 95 octanes dans votre moteur.
• Ne jamais trop remplir le réservoir. Un indicateur vous indique la quantité de combustible restant dans le réservoir.

Voir la figure 7.

TG620 / TG622 / TG720 / TG722

3,6 Litres

HUILE

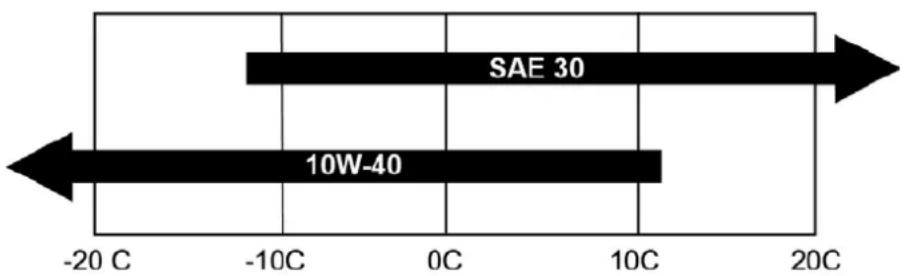

Toujours employer l'huile correcte pour la saison.

SAE 30 ou 10W-40
SAE 30 Art. No. 90406500

NIVEAU D'HUILE

• Toujours vérifier le niveau d'huile pendant que le moteur est à l'horizontale.
• Toujours vérifier le niveau d'huile montant droit de l'huile doit être visible et à bord du trou de remplissage

Voir les figure 5.

TG620 / TG622 / TG720 / TG722

0.6 Litres

VIDANGE D'HUILE

Changer l'huile selon les spécifications de la machine.

1. Laisser tourner le moteur 5 minutes, de sorte que le moteur est chaud.
   L'huile chaude liquéfie, ce qui rend plus facile à vidanger l'huile.
2. Dévissez le bouchon de vidange (figure 6.1) et laisser l'huile chaude s'écouler du moteur.
   N'oubliez pas de garder un récipient approprié prêt.
3. Fixez le bouchon de vidange et le fixer

Remplissage d'huile (Fig. 5)

1. Retirez le bouchon de remplissage d'huile
2. Remplissage de l'huile vers le bord de l'orifice de remplissage (voir la capacité ci-dessus)

Important: Avant de changer l'huile, s'assurer que le moteur est la position de niveau. Important: En l'huile montant droit de l'huile doit être visible et à bord du trou de remplissage

Éliminer l'huile moteur usagée dans le respect de l'environnement. Nous recommandons de stocker l'huile usagée dans un récipient scellé et de l'éliminer dans votre centre de recyclage ou une station-service. Ne pas la jeter avec les déchets, ne pas la déverser sur le sol ou dans les canalisations.

Voir les figure 5 et 6

FILTRE A AIR

Le filtre à air doit être inspecté et nettoyé régulièrement. Si le filtre n'a pas été nettoyé depuis longtemps, cela a une influence sur la combustion dans le moteur et la puissance du moteur.

1. Retirer l'écrou (figure 8.A) et le carter (fig 8.D).
2. Retirer l'écrou (fig 8.E) et le joint (figure 8.F)
3. Nettoyer le filtre à air (fig 8.G) avant de le retirer.
4. Retirer ensuite avec précaution le filtre à air (fig 8.G) de l'élément en mousse (fig 8.H)
5. Inspecter et enlever la poussière du filtre à air en tapant plusieurs fois délicatement sur l'élément. Alternativement, faire passer de l'air comprimé à l'intérieur du filtre. Attention ! Ne jamais essayer d'enlever la poussière avec une brosse. Elle ne ferait que pousser la poussière dans l'élément. Remplacer le filtre à air s'il est très sale.
6. Inspector et nettoyer l'élément en mousse (fig 8.H) avec de l'essence ou du kérosène.
7. Retirer l'élément en mousse (fig 8.H) et le laisser sécher. Ensuite, plonger l'élément dans de l'huile fraîche et le presser pour faire sortir toute huile superficielle.
8. Nettoyer le couvercle (fig 8.1)
9. Replacer l'élément en mousse (fig 8.H) et le filtre à air (fig 8.G) et les fixer.
10. Veiller à ce que toutes les pièces soient assemblées correctement. (Voir fig. 8)

IMPORTANT : n'appliquer sous aucun prétexte de l'huile sur le filtre à air (fig. 8G).

A. Écrou
B. Rondelle
C. Joint
D. Carter
E. Écrou
F. Joint

G. Filtre à air
H. Élément en mousse
I. Couvercle
J. Joint
K. Couvercle
L. Moteur

Voir la figure 8 les A-L.

MONTAGE

1. Fixer le filtre (fig. 8 G et H) sur le couvercle (figure 8.I). Insérer le joint (fig. 8.F) dans le filtre assemblé.
2. Sécuriser avec l'écrou (fig 8.E.). Remarque : il est important qu'il soit bien serré.
3. Insérer le carter (fig 8.D). Monter le joint et la rondelle (fig 8.B et C), puis fixer avec un écrou (fig. 8.A).

Vérifier que toutes les pièces sont montées correctement afin d'éviter toute pénétration d'air dans le moteur.

QUESTION

Si vous avez un doute quelconque sur le montage correct du filtre à air, contacter revendeur local.

8. Bougies

COMMENT PROCEDER

• Retirer le capuchon de la bougie.
- Enlever toutes impuretés ou poussières sur la bougie.
• Utiliser une clé spéciale pour desserrer la bougie.
• Vérifier que l'isolation est intacte.
- Nettoyer la bougie avec une brosse métallique.
- Mesurer la distance avec l'électrode, attention à ne pas endommager l'electrode.
• L'écart doit être de: 0,7-0,8 mm
- Si la bougie est bonne, la remonter.
• Monter le capuchon de la bougie.

0.70-0.80mm

9. Transport - Rangement

TRANSPORT - RANGEMENT

Transport

- Pour éviter toute fuite de carburant ou d'huile durant le transport, il est important de placer le moteur à l'horizontale pendant le transport.

Rangement

• Laissez le moteur tourner jusqu'à ce qu'il s'arrête.
- Desserrez la vis de vidange du carburateur et évacuez le carburant restant.
- Remettez la vis de vidange en place et montez la conduite de carburant.
- Conservez le carburant dans un conteneur agréé.
- Retirez la bougie et ajoutez une cuillère à soupe d'huile dans le cylindre, puis remontez la bougie.
- Ne montez pas le protecteur de bougie. Tirez sur le cordon de bougie jusqu'à rencontrer une résistance. Ceci permet de fermer les robinets et de les protéger de la rouille.
- Protégez le moteur avec une fine couche d'huile pour éviter la corrosion.

10. Entretien

ATTENTION

L'entretien a pour but de maintenir le générateur dans le meilleur état possible.

Toute réparation doit toujours être exécutée dans un atelier.

Intervalles Pièce	Chaque fois	Toutes les 20 heures de narche	Toutes les 50 heures de narche	Toutes les 100 heures de marche	Toutes les 200 heures de narche
Contrôler les boulons et les écrous.	X
Contrôler le niveau d’huile et remplir au besoin	X
Vidanger l’huile		X
Contrôler s’il y a fuite d’huile	X
Contrôler le filtre à air	X
Nettoyer le filtre à air			X*
Nettoyer le filtre à combustible.	X
Contrôler la bougie				X
Régler les soupapes					X
Contrôler les soupapes					X

* suivre les indications fournies dans le mode d'emploi pour l'entretien du filtre à air si le moteur est monté sur une fraise.

1. Spécifications

Model	TG620 - TG622	TG620S	TG620ES
Type	Moteur à essence à 4 temps, refroidi par air OHV, monocylindre	Moteur à essence à 4 temps, refroidi par air OHV, monocylindre	Moteur à essence à 4 temps, refroidi par air OHV, monocylindre
Alésage x course mm	65 x 54 65 x 54	65 x 54
Cylindrée L	179 cc	179 cc	179 cc
Puissance max. kW (CV) / tours/min	3,5 / 3600	3,5 / 3600	3,5 / 3600
Puissance constante kW (CV) / tours/min	3,1 / 3600	3,1 / 3600	3,1 / 3600
Combustible	Essence sans plomb	Essence sans plomb	Essence sans plomb
Litres de combustible	3,6 L	3,6 L	3,6 L
Huile de lubrification	SAE30	SAE30	SAE30
Litres d'huile	0,6 Liter	0,6 Liter	0,6 Liter
Système de démarrage	Recul	Recul	Recul / 230 V
Bougies	F6RTC / 20EPR-V /	F6RTC / 20EPR-V	F6RTC / 20EPR-V
Système de régulation	Mécanique	Mécanique	Mécanique
Sens de rotation de la prise de force	Sens des aiguilles d'une montre, vue de l'extrémité de prise de force	Sens des aiguilles d'une montre, vue de l'extrémité de prise de force	Sens des aiguilles d'une montre, vue de l'extrémité de prise de force
Dimensions (LxBxH)	390 x 320 x 345 mm	390 x 320 x 345 mm	390 x 320 x 345 mm
Poids sec, kg	15.5	15.5	15.7

Model	TG720 - TG722	TG720S	TG720ES
Type	Moteur à essence à 4 temps, refroidi par air OHV, monocylindre	Moteur à essence à 4 temps, refroidi par air OHV, monocylindre	Moteur à essence à 4 temps, refroidi par air OHV, monocylindre
Alésage x course mm	70 x 55	70 x 55	70 x 55
Cylindrée L	212 cc	212 cc	212 cc
Puissance max. kW (CV) / tours/min	4,2 / 3600	4,2 / 3600	4,2 / 3600
Puissance constante kW (CV) / tours/min	3,7 / 3600	3,7 / 3600	3,7 / 3600
Combustible	Essence sans plomb	Essence sans plomb	Essence sans plomb
Litres de combustible	3,6 L	3,6 L	3,6 L
Huile de lubrification	SAE30	SAE30	SAE30
Litres d'huile	0,6 Liter	0,6 Liter	0,6 Liter
Système de démarrage	Recul	Recul	Recul / 230V
Système de régulation	F6RTC / 20EPR-V	F6RTC / 20EPR-V	F6RTC / 20EPR-V
Sens de rotation de la prise de force	Mécanique Mécanique Mécanique
Dimensions (LxBxH)	390 x 320 x 345 mm	390 x 320 x 345 mm	390 x 320 x 345 mm
Poids sec, kg	16	16	16.2
