TT350 - Platine_disque THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tourne-disque complètement automatisé
Marque	Thomson
Modèle	TT350
Dimensions (L x l x H)	387 x 345 x 119 mm
Poids	2,65 kg
Alimentation	12 V CC, 200 mA via adaptateur secteur externe (100-240 V CA, 50/60 Hz)
Consommation électrique	2,4 W (veille 0,3 W)
Méthode d'entraînement	Par courroie
Vitesses de lecture	33 1/3 et 45 tr/min
Type de tête de lecture	MM (aimant mobile)
Aiguille	Audio Technica AT3600L
Rapport signal/bruit	≥ 40 dB
Fonctions automatiques	Démarrage et arrêt automatiques, retour automatique du bras
Sélecteur PHONO/LINE	Oui, pour choisir entre préampli interne ou externe
Sorties	Ligne RCA (L/R) + adaptateur jack 3,5 mm fourni
Accessoires inclus	Tapis de plateau, adaptateur 45 tr/min, couvercle antipoussière, câbles RCA, adaptateur secteur, manuel d'utilisation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux ; ne pas lubrifier
Sécurité	Ne pas ouvrir le boîtier ; éviter l'humidité ; tenir hors de portée des enfants
Usage	Domestique, intérieur uniquement
Réparabilité	Confier les réparations à du personnel qualifié ; pièces détachées non spécifiées

FOIRE AUX QUESTIONS - TT350 THOMSON

Comment installer la courroie du plateau si elle s'est desserrée ?

Retirez le tapis en caoutchouc et l'anneau en E de l'axe. Placez la courroie sur le bord interne du plateau, faites-la passer dans le trou, puis placez-la sur la poulie du moteur. Remontez l'anneau en E et le tapis.

Comment sélectionner la vitesse de lecture (33 ou 45 tr/min) ?

Utilisez le sélecteur de vitesse (8) situé sous le plateau pour choisir entre 33 et 45 tr/min selon votre disque. Utilisez également le sélecteur de taille de disque (8) pour les disques 7 pouces.

Que faire si le bras de lecture ne se positionne pas correctement sur un disque 7 pouces ?

Tournez le sélecteur de disque vinyle sur 45. Utilisez un tournevis pour écrous à fente pour ajuster la position de démarrage : tournez dans le sens horaire si le bras va trop vers l'intérieur, antihoraire s'il va trop vers l'extérieur.

Quelle est la différence entre les réglages PHONO et LINE ?

En position PHONO, le signal audio n'est pas traité par le préampli interne ; vous devez brancher le tourne-disque à un préamplificateur externe. En position LINE, le signal est traité et peut être branché directement à des enceintes actives.

Comment brancher le tourne-disque à des enceintes ou un amplificateur ?

Utilisez le câble RCA mâle-mâle fourni pour relier la sortie ligne RCA (15) à l'entrée de votre amplificateur ou enceintes actives. Si nécessaire, utilisez l'adaptateur RCA femelle vers jack 3,5 mm.

Puis-je déplacer le bras de lecture manuellement pendant la lecture ?

Il est déconseillé de déplacer le bras à la main au démarrage. Utilisez le bouton de lecture automatique. Une fois la lecture commencée, vous pouvez soulever et déplacer le bras manuellement, mais utilisez toujours la commande d'arrêt pour stopper la lecture.

Comment nettoyer le tourne-disque ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de nettoyants agressifs. Ne lubrifiez aucune pièce.

Quelles précautions de sécurité dois-je observer ?

Ne jamais ouvrir le boîtier (risque de choc électrique). Évitez l'exposition à l'eau ou à l'humidité. Utilisez uniquement l'adaptateur secteur fourni. Débranchez en cas d'orage ou d'inutilisation prolongée. Placez l'appareil à au moins 20 cm du corps.

Le tourne-disque ne s'allume pas, que vérifier ?

Assurez-vous que l'adaptateur secteur est correctement branché à la prise (16) et au secteur. Vérifiez que l'interrupteur Marche/Arrêt (17) à l'arrière est sur ON. Si le problème persiste, contactez le support technique.

Comment utiliser l'adaptateur 45 tours ?

Pour les disques 45 tours (7 pouces), placez l'adaptateur 45 tours (6) sur l'axe central du plateau avant de poser le disque. Il est stocké en haut à gauche du plateau.

MODE D'EMPLOI TT350 THOMSON

TT350 et ses dérivés

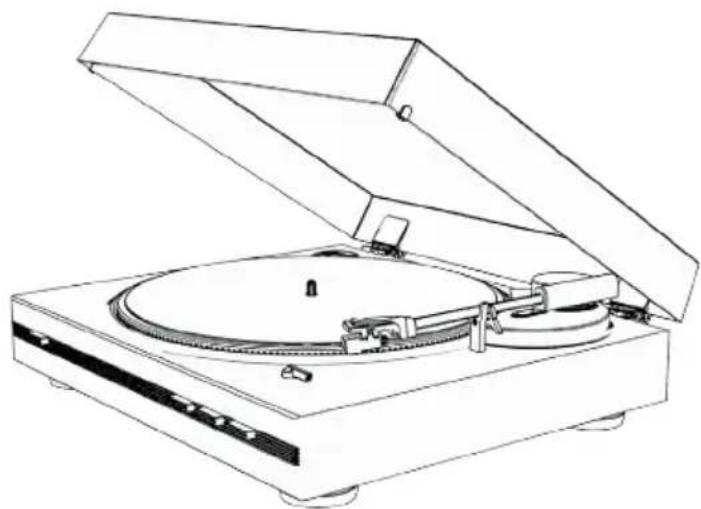

TOURNE-DISQUE COMPLÈTEMENT AUTOMATISÉ

Démarrage	2
Avertissements et consignes de sécurité	2
Contenu de boîte	4
Précautions d’utilisation	4
Description des pièces	5
Fonctions et fonctionnement	6
Attention	6

Caractéristiques du tourne-disque	7
Caractéristiques de l'adaptateur d'alimentation externe	8
Protection de l'environnement	8
Informations complémentaires	8
Déclaration de conformité	8

Démarrage

• Sortez l'appareil de la boîte.
• Retirez tous les matériaux d'emballage du produit.
• Placez les matériaux d'emballage dans la boîte ou jetez-les en toute sécurité en respectant les consignes de tri sélectif figurant sur l'emballage de l'appareil.

Avertissements et consignes de sécurité

Vous devez avoir lu et compris toutes les instructions avant d'utiliser cet appareil. En cas de dommages dus au non-respect des instructions, la garantie ne s'appliquera pas.

1. Ne retirez jamais le boîtier de cet appareil.
2. Ne placez jamais cet appareil sur un autre équipement électrique.
3. Protégez le cordon d'alimentation de façon à éviter de marcher dessus ou de le coincer, particulièrement au niveau des fiches, des prises de courant et du point de sortie de l'appareil. Vérifiez que la tension d'alimentation correspond à la tension indiquée sur la plaque à l'arrière de l'appareil. Lorsque vous débranchez la prise secteur, retirez toujours la fiche de la prise. Ne tirez jamais sur le cordon. Avant de brancher la prise secteur, assurez-vous d'avoir effectué tous les autres branchements.
4. Utilisez uniquement des équipements/accessoires recommandés par le fabricant.

5. Confiez toutes les réparations de l'appareil à des réparateurs qualifiés. Une est nécessaire quand l'appareil a été endommagé d'une quelconque manière, :

6. si le cordon d'alimentation est endommagé ;

7. en cas de déversement de liquide ou d'insertion d'objets dans l'appareil ;
8. en cas d'exposition de l'appareil à la pluie ou à l'humidité ;
9. si l'appareil ne fonctionne pas normalement ;

10. ou si l'appareil est tombé ou a subi un choc.

11. La plaque signalétique se trouve sur la partie inférieure de l'appareil.

12. Ne bloquez jamais les orifices de ventilation.

13. Assurez-vous de disposer d'un espace suffisant et stable autour de l'appareil pour assurer la ventilation.

14. Cet appareil doit être utilisé dans un environnement tempéré, à l'abri de la lumière directe du soleil, des flammes nues ou de la chaleur, des appareils de chauffage, des cuisinières ou de tout autre appareil (y compris des amplificateurs) qui génère de la chaleur. Ne l'installez pas à proximité de sources de chaleur.

15. Les batteries (bloc-batterie ou piles installées) ne doivent pas être exposées à une chaleur

excessive, comme les rayons du soleil, un incendie, etc.

1. Débranchez toujours l'appareil avant de le nettoyer. Ne lubrifiez aucune partie de cet appareil. Nettoyez-le avec un chiffon doux. N'utilisez pas de produits abrasifs ni de nettoyants agressifs. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
2. Assurez-vous de toujours pouvoir accéder facilement au cordon d'alimentation, à la fiche ou à l'adaptateur, afin de pouvoir débrancher cet appareil de la prise secteur si nécessaire.
3. N'utilisez pas cet appareil à proximité d'un point d'eau. Il ne doit pas entrer en contact avec des gouttes ni des éclaboussures. N'utilisez pas cet appareil dans un environnement humide ou mouillé.
4. Débranchez cet appareil en cas d'orage ou si vous n'allez pas l'utiliser pendant une longue période.
5. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil, ni avec le cordon (risque d'étranglement).
6. Cet appareil doit être alimenté uniquement en très basse tension de sécurité correspondant au marquage figurant sur l'appareil.
7. La batterie doit être retirée de l'appareil avant de le mettre au rebut. L'appareil doit être débranché de l'alimentation lorsque vous retirez la batterie.
8. Lors de l'utilisation du produit, il doit être placé à au moins 20 cm de distance du corps humain.
9. Risque d'étouffement : Les petites pièces ne sont pas destinées aux enfants de moins de 3 ans ni aux personnes ayant tendance à mettre des objets non comestibles dans leur bouche.
10. Cet appareil est réservé à un usage domestique ; ne l'utilisez pas à l'extérieur.
11. L'adaptateur secteur sert de dispositif de déconnexion. L'adaptateur secteur de l'appareil ne doit pas être obstrué OU il doit rester aisément accessible pendant l'utilisation prévue. Pour déconnecter complètement l'alimentation électrique, l'adaptateur secteur de l'appareil doit être débranché de la prise secteur.

Le symbole de l'éclair dans un triangle équilatéral avertit les utilisateurs de la présence, à l'intérieur de l'appareil, de tensions électriques dangereuses non isolées suffisamment puissantes pour présenter un risque d'électrocution.

Le point d'exclamation dans un triangle indique la présence de consignes importantes relatives au fonctionnement et à l'entretien (réparation) dans la documentation accompagnant l'appareil.

Matériau de classe II
Courant continu
Courant alternatif
Pour une utilisation à l'intérieur uniquement

Contenu de boîte

Vérifiez et identifiez le contenu de votre boîte :

• Unité principale
• Tapis de plateau
• Adaptateur 45 tr/min
  • Couvercle antipoussière de l'unité principale
  • Câble RCA mâle double vers RCA mâle double
  • Câble RCA femelle double vers prise jack stéréo 3,5 mm
• Adaptateur d'alimentation externe
  • Manuel d'utilisateur

Précautions d'utilisation

IMPORTANT. NE DÉPLACEZ PAS LE BRAS DE LECTURE À LA MAIN. UTILISEZ LE BOUTON DE LECTURE AUTOMATIQUE.

• Une fois que la lecture a démarré, vous pouvez soulever et déplacer le bras de lecture à la main, mais vous devez toujours utiliser la commande d'arrêt pour stopper la lecture.
• Ne placez rien sur le couvercle du tourne-disque. Les objets placés sur le couvercle pourraient créer des bruits dus aux vibrations ou chuter, en particulier pendant la lecture.
• Ne déplacez pas et ne soulevez pas le produit pendant la lecture. En effet, pendant la lecture, le disque tourne et vous pourriez endommager le disque, l'aiguille, la tête de lecture ou l'unité ou encore provoquer un dysfonctionnement. Retirez toujours le disque avant de déplacer ou de bouger cette unité.
• Vous pouvez ajuster la vitesse des vinyles 33 tours et 45 tours sous le produit.

Description des pièces

1. Base du bras 10.		■ Pause/Stop
2. Bras de lecture 11. Levier bras de lecture
3. Repose-bras 12. Couvercle antipoussière
4. Tête de lecture 13. Pieds du tourne-disque
5. Démarrage automatique pour 33/45 tours 14.	Sélecteur PHONO/LINE
6. Support d'adaptateur 45 tr/min 15. Sortie ligne RCA
7. Plateau de tourne-disque 16.		Entrée d'adaptateur d'alimentation externe
8. Sélecteur de vitesse 33/45 tours 17. Interrupteur Marche / Arrêt
9. ▶ Lecture

Courroie d'entraînement :

La courroie et le plateau du tourne-disque (7) ont été installés en usine mais la courroie pourrait s'être desserrée pendant le transport. Si tel est le cas, suivez la procédure suivante pour l'installer par vous-même :

A. Retirez le tapis en caoutchouc du plateau du tourne-disque (7) et l'anneau en E de l'axe du tourne-disque, puis libérez le plateau de l'axe.
B. Placez la courroie d'entraînement sur le bord interne du plateau du tourne-disque (7) et faites-la passer dans le trou.
C. Tenez la courroie avec vos doigts et placez-la sur la poulie du moteur comme indiqué sur la figure.
D. Fixez l'anneau en E sur l'axe et remettez le tapis en caoutchouc sur le plateau du tourne-disque.

1. Vérifiez que la courroie d'entraînement n'est ni tordue ni déformée.
2. Évitez d'y mettre de l'huile. Les éclaboussures d'huile pourraient rendre la courroie glissante.

Branchement :

1. Placez le couvercle anti-poussière (12) sur le dessus de l'appareil en insérant délicatement les charnières aux endroits prévus.
2. Insérez le câble d'alimentation dans la prise de l'appareil puis reliez l'autre extrémité au secteur.
3. Allumez le tourne-disque avec l'interrupteur Marche/Arrêt (17) à l'arrière de l'unité.

Sélecteur PHONO/LINE :

• Le sélecteur PHONO/LINE (14) est situé sur le panneau arrière.
• En sélectionnant « PHONO », le signal audio contourne le pré-amplificateur interne, sans traitement. Le tourne-disque doit donc être branché à un pré-amplificateur externe pour lire la musique.
• En sélectionnant « LINE », le signal audio est traité par le pré-amplificateur interne. Le tourne-disque peut être directement branché à des enceintes actives pour lire la musique.

Phono I Line out

Utilisation :

• Placez un disque sur le plateau du tourne-disque (7) et choisissez la vitesse souhaitée (33/45) selon le disque, en même temps vérifiez que le sélecteur de disque vinyle 33 et 45 tr/min (8) est positionné selon la taille de votre disque vinyle.
• Retirez la protection de l'aiguille.
• Ouvrez la base du bras de lecture pour libérer le bras. Appuyez sur le bouton Lecture (9) sur le panneau avant. Le tourne-disque passe directement à la position souhaitée sur le disque et commence la lecture en commençant par le premier titre. Si vous souhaitez

jouer d'autres titres du disque, appuyez sur le levier du bras de lecture (11). Le bras de lecture se lève et arrête la lecture. Placez le bras de lecture à la position souhaitée sur votre disque à la main, puis appuyez de nouveau sur le levier du bras de lecture (11)

Le bras de lecture descend lentement et commence à jouer la musique à nouveau.

• Le bras de lecture revient sur sa base (1) automatiquement lorsque le disque est terminé.
• Pour des performances et un entretien optimisés du produit, débranchez le tourne-disque lorsque vous ne l'utilisez pas.

Remarque :

Lorsque vous lisez un disque 45 tours, utilisez l'adaptateur 45 tours (6) inclus situé en haut à gauche du plateau.

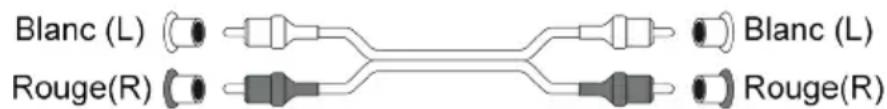

Sortie de ligne :

• Ce système peut être branché à un appareil externe (ex. amplificateur et enceintes actifs) par la sortie de ligne RCA (15) située à l'arrière du produit.
• Utilisez le câble RCA mâle double vers RCA mâle double pour brancher l'appareil externe.

- Si nécessaire, utilisez le câble RCA femelle double vers prise jack stéréo 3,5 mm pour brancher la prise jack 3,5 mm de l'appareil externe.

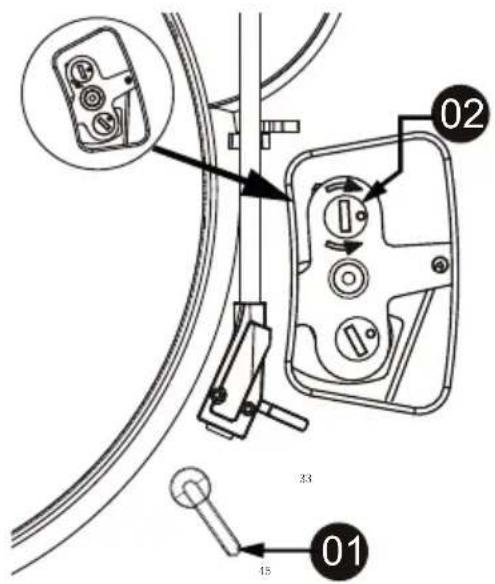

Guide de réglage concernant la position de démarrage automatique des disques vinyles de 7 pouces (17,7 cm)

1. Tournez le sélecteur de disque vinyle jusqu'à la position 45.
2. À l'aide d'un tournevis pour écrous à fente, effectuez une rotation dans le sens des aiguilles d'une montre en position 2 (comme indiqué dans l'illustration), si la position de démarrage automatique présente une déviation vers l'intérieur.
3. À l'aide d'un tournevis pour écrous à fente, effectuez une rotation dans le sens inverse des aiguilles d'une montre en position 2 (comme indiqué dans l'illustration), si la position de démarrage automatique présente une déviation vers l'extérieur.

Remarque : ajustez la plage de rotation en fonction de la taille de votre disque vinyle de 7 pouces.

Caractéristiques du tourne-disque :

Tension de fonctionnement 12 V secteur/200	mA
Consommation électrique 2,4 W
Consommation en veille 0,3 W
Dimensions (L*I*H) 387 x 345 x 119 mm
Poids de l'unité 2,65 kg
Méthode d'entraînement Par courroie
Vitesses 33- 1/ 3 et 45 tr/min
Rapport S/B ≥40 dB
Type de tête de lecture MM
Aiguille Audio Technica AT3600L

Caractéristiques de l'adaptateur d'alimentation externe :

Nom du fabricant de l'adaptateur ou marque déposée	Ruiguan Technology (Dongguan) Co., Ltd.
Référence du modèle d'adaptateur HP05A-12	200200-DE
Tension et fréquence d'entrée 100-240V c.a.,	50/60 HZ
Tension, intensité, puissance de sortie 12 V 0	,2 A 2,4 W
Efficacité active moyenne 72,88 %
Consommation électrique sans charge 0,1 W

Protection de l'environnement

Votre produit a été conçu et fabriqué avec des matériaux et composants de grande qualité, qui peuvent être recyclés et réutilisés.

Il convient d'attirer l'attention sur les aspects environnementaux de l'élimination des batteries.

Lorsque ce symbole d'une poubelle barrée sur roues se trouve sur un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/CE. Veuillez vous informer du système local de collecte séparée pour les produits électriques et électroniques. Veuillez agir selon les règles locales et ne jetez pas vos anciens produits avec les ordures ménagères. En assurant l'élimination de ce produit, vous aidez également à prévenir les conséquences potentiellement négatives pour l'environnement et la santé humaine.

Informations complémentaires

- THOMSON est une marque déposée de TECHNICOLOR SA ou de ses filiales utilisée sous licence par Bigben Interactive.

Déclaration de conformité

- Par la présente Bigben Interactive déclare que l'équipement radioélectrique du type TT350 et ses dérivés sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.bigben.fr/support

Fabriqué en Chine

Fabriqué par BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

59814 LESQUIN Cedex - France

www.bigben.eu

Fabricant : Bigben Interactive FRANCE

396, Rue de la Voyette, C.R.T. 2, Fretin,

CS90414 - 59814 Lesquin Cedex, France
