Tipo de produto	Tocador de discos completamente automático
Marca	Thomson
Modelo	TT350
Dimensões (C x L x A)	387 x 345 x 119 mm
Peso	2,65 kg
Alimentação	12 V CC, 200 mA via adaptador de alimentação externo (100-240 V CA, 50/60 Hz)
Consumo elétrico	2,4 W (espera 0,3 W)
Método de acionamento	Por correia
Velocidades de reprodução	33 1/3 e 45 rpm
Tipo de cabeçote de leitura	MM (ímã móvel)
Agulha	Audio Technica AT3600L
Relação sinal/ruído	≥ 40 dB
Funções automáticas	Inicio e parada automáticos, retorno automático do braço
Seletor PHONO/LINE	Sim, para escolher entre pré-amplificador interno ou externo
Saídas	Saída RCA (L/R) + adaptador jack 3,5 mm incluído
Acessórios incluídos	Tapete do prato, adaptador para 45 rpm, tampa anti-poeira, cabos RCA, adaptador de alimentação, manual do utilizador
Manutenção e limpeza	Desligar antes da limpeza; usar um pano macio; não lubrificar
Segurança	Não abrir o invólucro; evitar humidade; manter fora do alcance das crianças
Uso	Doméstico, apenas em interiores
Reparabilidade	Confiar as reparações a pessoal qualificado; peças sobressalentes não especificadas

Perguntas frequentes - TT350 THOMSON

Como instalar a correia do prato se ela afrouxou?

Remova o tapete de borracha e o anel em E do eixo. Coloque a correia na borda interna do prato, passe-a pelo buraco e depois coloque-a na polia do motor. Recoloque o anel em E e o tapete.

Como selecionar a velocidade de reprodução (33 ou 45 rpm)?

Use o seletor de velocidade (8) localizado sob o prato para escolher entre 33 e 45 rpm conforme o seu disco. Use também o seletor de tamanho de disco (8) para discos de 7 polegadas.

O que fazer se o braço de leitura não se posicionar corretamente em um disco de 7 polegadas?

Gire o seletor de disco de vinil para 45. Use uma chave de fenda para porcas com fenda para ajustar a posição de início: gire no sentido horário se o braço for muito para dentro, anti-horário se for muito para fora.

Qual é a diferença entre as configurações PHONO e LINE?

Na posição PHONO, o sinal de áudio não é processado pelo pré-amplificador interno; você deve conectar o toca-discos a um pré-amplificador externo. Na posição LINE, o sinal é processado e pode ser conectado diretamente a caixas de som ativas.

Como conectar o toca-discos a caixas de som ou um amplificador?

Use o cabo RCA macho-macho fornecido para conectar a saída de linha RCA (15) à entrada do seu amplificador ou caixas de som ativas. Se necessário, use o adaptador RCA fêmea para jack 3,5 mm.

Posso mover o braço de leitura manualmente durante a reprodução?

Não é recomendado mover o braço manualmente na inicialização. Use o botão de reprodução automática. Uma vez iniciada a reprodução, você pode levantar e mover o braço manualmente, mas use sempre o comando de parada para interromper a reprodução.

Como limpar o toca-discos?

Desconecte o aparelho antes da limpeza. Use um pano macio e seco. Não use produtos abrasivos ou limpadores agressivos. Não lubrifique nenhuma peça.

Quais precauções de segurança devo observar?

Nunca abra o invólucro (risco de choque elétrico). Evite exposição à água ou umidade. Use apenas o adaptador de alimentação fornecido. Desconecte em caso de tempestade ou uso prolongado. Coloque o aparelho a pelo menos 20 cm do corpo.

O toca-discos não liga, o que verificar?

Verifique se o adaptador de alimentação está corretamente conectado à tomada (16) e à rede elétrica. Verifique se o interruptor Ligar/Desligar (17) na parte traseira está em ON. Se o problema persistir, entre em contato com o suporte técnico.

Como usar o adaptador para 45 rotações?

Para discos de 45 rotações (7 polegadas), coloque o adaptador para 45 rotações (6) no eixo central do prato antes de colocar o disco. Ele está armazenado na parte superior esquerda do prato.

MANUAL DE UTILIZADOR TT350 THOMSON

INSTRUCCIONES DE FUNCIONAMIENTO

INSTRUÇÕES DE FUNCIONAMENTO

ANTES DE UTILIZAR ESTE APARELHO, LEIA ATENTAMENTE ESTE MANUAL DE INSTRUÇÕES E GUARDE-O PARA CONSULTA POSTERIOR.

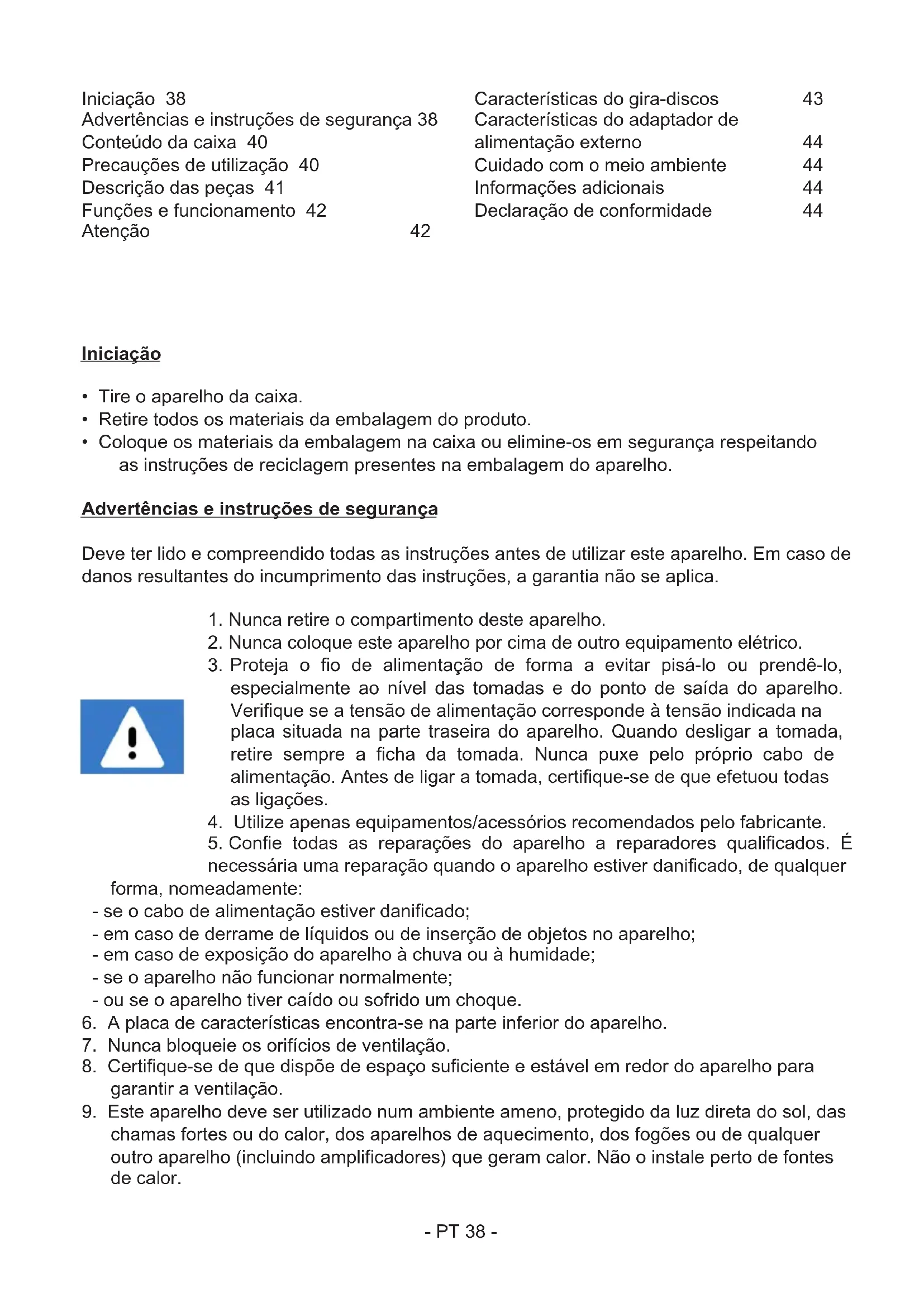

Iniciação 38

Advertências e instruções de segurança 38

Conteúdo da caixa 40

Precauções de utilização 40

Descrição das peças 41

Funções e funcionamento 42

Atenção

42

Características do gira-discos 43

Características do adaptador de alimentação externo 44

Cuidado com o meio ambiente 44

Informações adicionais 44

Declaração de conformidade 44

Iniciação

• Tire o aparelho da caixa.
• Retire todos os materiais da embalagem do produto.
• Coloque os materiais da embalagem na caixa ou elimine-os em segurança respeitando as instruções de reciclagem presentes na embalagem do aparelho.

Advertências e instruções de segurança

Deve ter lido e compreendido todas as instruções antes de utilizar este aparelho. Em caso de danos resultantes do incumprimento das instruções, a garantia não se aplica.

1. Nunca retire o compartimento deste aparelho.
2. Nunca coloque este aparelho por cima de outro equipamento elétrico.
3. Proteja o fio de alimentação de forma a evitar pisá-lo ou prendê-lo, especialmente ao nível das tomadas e do ponto de saída do aparelho. Verifique se a tensão de alimentação corresponde à tensão indicada na placa situada na parte traseira do aparelho. Quando desligar a tomada, retire sempre a ficha da tomada. Nunca puxe pelo próprio cabo de alimentação. Antes de ligar a tomada, certifique-se de que efetuou todas as ligações.
4. Utilize apenas equipamentos/acessórios recomendados pelo fabricante.
5. Confie todas as reparações do aparelho a reparadores qualificados. É necessária uma reparação quando o aparelho estiver danificado, de qualquer

forma, nomeadamente:

• se o cabo de alimentação estiver danificado;
• em caso de derrame de líquidos ou de inserção de objetos no aparelho;
• em caso de exposição do aparelho à chuva ou à humidade;
• se o aparelho não funcionar normalmente;

• ou se o aparelho tiver caído ou sofrido um choque.

• A placa de características encontra-se na parte inferior do aparelho.

• Nunca bloqueie os orifícios de ventilação.
• Certifique-se de que dispõe de espaço suficiente e estável em redor do aparelho para garantir a ventilação.

• Este aparelho deve ser utilizado num ambiente ameno, protegido da luz direta do sol, das chamas fortes ou do calor, dos aparelhos de aquecimento, dos fogões ou de qualquer outro aparelho (incluindo amplificadores) que geram calor. Não o instale perto de fontes de calor.

• As baterias (conjunto de baterias ou pilhas instaladas) não devem ser expostas a um calor excessivo, como raios de sol, um incêndio, etc.

• Desligue sempre o aparelho antes de limpá-lo. Não lubrifique este aparelho. Limpe-o com um pano macio. Não utilize produtos abrasivos nem produtos de limpeza agressivos. A limpeza e a manutenção não devem ser realizadas por crianças sem vigilância.
• Certifique-se de que consegue aceder facilmente ao fio de alimentação, à ficha ou ao adaptador, para poder desligar este aparelho da tomada elétrica, se necessário.
• Não utilize este aparelho próximo de um ponto de água. Não deve entrar em contacto com gotas nem salpicos. Não utilize este aparelho num ambiente húmido ou molhado.
• Desligue este aparelho em caso de trovoada ou caso não o utilize durante um longo período de tempo.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou com falta de experiência ou de conhecimentos, caso sejam supervisionados ou tenham recebido instruções sobre a utilização do aparelho em total segurança e caso tenham compreendido os riscos associados. As crianças não devem brincar com o aparelho, nem com o cabo (risco de asfixia).
• Este aparelho deve ser alimentado apenas sob a muito baixa tensão de segurança correspondente à marcação no aparelho.
• A bateria deve ser retirada do aparelho antes de eliminá-lo. O aparelho deve estar desligado da corrente quando retirar a bateria.
• O produto deve estar a uma distância mínima de 20 cm do corpo humano quando estiver em funcionamento.
• Risco de asfixia: As peças pequenas não devem ser manuseadas por crianças com menos de 3 anos nem por pessoas com tendência para colocar objetos não comestíveis na boca.
• Este aparelho está reservado a um uso doméstico; não o utilize no exterior.
• O adaptador de rede é utilizado como aparelho de desconexão. O adaptador de rede do aparelho não deve ser obstruído OU deve ser de fácil acesso durante a utilização prevista. Para desligar completamente da potência de entrada, o adaptador de rede do aparelho deve ser desligado da tomada eléctrica.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

O símbolo do relâmpago num triângulo equilateral adverte os utilizadores para a presença, dentro do aparelho, de tensões elétricas perigosas não isoladas suficientemente potentes para apresentar um risco de eletrocussão.

O ponto de exclamação num triângulo indica a presença de instruções importantes relativas ao funcionamento e à manutenção (reparação) na documentação que acompanha o aparelho.

Material de classe II
Corrente contínua
Corrente alternada
Apenas para uso no interior

Conteúdo da caixa

Verifique e identifique o conteúdo da sua caixa:

• Unidade principal
• Tapete de prato
• Adaptador 45 rpm
  • Cobertura antipoeira da unidade principal
  • Cabo RCA macho duplo para RCA macho duplo
• Cabo RCA fêmea duplo para tomada jack estéreo 3,5 mm
• Adaptador de alimentação externo
• Manual do utilizador

Precauções de utilização

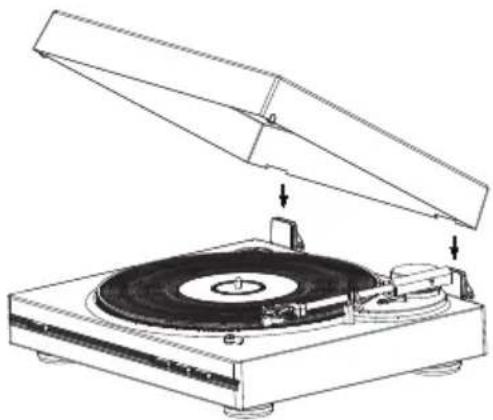

IMPORTANTE. NÃO DESLOQUE O BRAÇO DA AGULHA COM A MÃO. USE O CONTROLO DO BOTÃO DE REPRODUÇÃO AUTOMÁTICA.

• Depois de a reprodução começar, pode levantar e mover o braço da agulha à mão, mas use sempre o controlo de paragem para terminar a reprodução.
• Não coloque nada por cima da cobertura do gira-discos. Os objetos colocados na cobertura podem criar ruídos devido às vibrações ou cair, em especial durante a reprodução.
• Não deslocar nem levantar o produto durante a reprodução. De facto, durante a reprodução, o disco gira e pode danificar o disco, a agulha, a cabeça de leitura ou a unidade ou ainda provocar uma falha. Retire sempre o disco antes de deslocar ou mover esta unidade.
• Pode ajustar a velocidade dos discos vinil de 33 e 45 rotações sob o produto.

1. Base do braço 10.		■ Pausa/Stop
2. Braço de leitura 11. Alavanca do braço de leitura
3. Descanso do braço 12. Cobertura antipoeira
4. Cabeça de leitura 13. Pés do gira-discos
5. Arranque automático para 33/45 voltas 14. Seletor		PHONO/LINE
6. Suporte do adaptador 45 rpm 15. Saída de linha RCA
7. Prato do gira-discos 16.		Entrada do adaptador de alimentação externo
8. Seletor de velocidade 33/45 voltas 17. Interruptor Ligar/Desligar
9. ▶ Reprodução

Funções e funcionamento

Correia de movimentação:

A correia e o prato do gira-discos (7) foram montados na fábrica, mas a correia pode soltar-se durante o transporte. Se for esse o caso, siga o procedimento seguinte para a montar por si:

A. Retire o tapete de borracha do prato do gira-discos (7) e o anel em E do eixo do gira-discos e depois solte o prato do eixo.
B. Coloque a correia de movimentação na extremidade interna do prato do gira-discos (7) e faça-a passar pelo orifício.

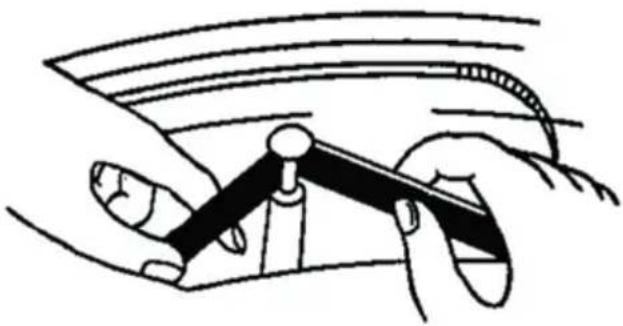

C. Segure a correia com os dedos e coloque-a na polia do motor conforme indicado na imagem.
D. Fixe o anel em E no eixo e volte a colocar o tapete de borracha no prato do gira-discos.

1. Verifique se a correia de movimentação não está torcida nem deformada.
2. Evite lubrificá-la. Os salpicos de lubrificante podem tornar a correia escorregadia.

Ligação:

1. Coloque a cobertura antipoeira (12) por cima do aparelho inserindo delicadamente as dobrálicas nos locais previstos.
2. Insira o cabo de alimentação na tomada do aparelho e depois ligue a outra extremidade à tomada.
3. Ligue o gira-discos no interruptor Ligar/Desligar (17) na parte traseira da unidade.

Seletor PHONO/LINE:

• O Seletor PHONO/LINE (14) está situado no painel traseiro.
- Ao selecionar «PHONO», o sinal áudio contorna o pré-amplificador interno, sem tratamento. Assim, o gira-discos deve ser ligado a um pré-amplificador externo para reproduzir a música.
- Ao selecionar «LINE», o sinal áudio será tratado pelo pré-amplificador interno. O giradiscos pode ser ligado diretamente a colunas ativas para reproduzir a música.

Phono | Line out

Utilização:

• Coloque um disco no prato do gira-discos (7) e escolha a velocidade pretendida (33/45) de acordo com o disco e, ao mesmo tempo, verifique se o seletor de disco de vinil 33 e 45 rpm (8) está colocado segundo o tamanho do seu disco de vinil.
• Retire a proteção da agulha.
• Abra a base do braço de leitura para soltar o braço. Carregue no botão Reprodução (9) no painel dianteiro. O gira-discos passa diretamente para a posição pretendida no disco e inicia a reprodução começando pelo primeiro título. Se quiser reproduzir outros títulos do

disco, carregue na alavanca do braço de leitura (11) . O braço de leitura levanta-se e a reprodução é interrompida. Coloque o braço de leitura na posição pretendida no seu

disco à mão e, depois, carregue novamente na alavanca do braço de leitura (11) O braço de leitura desce lentamente e começa a reproduzir a música de novo.

• O braço de leitura regressa à base (1) automaticamente quando o disco termina.
• Para desempenhos e uma manutenção otimizados do produto, desligue o gira-discos quando não o utilizar.

Observação:

Quando reproduz um disco de 45 voltas, utilize o adaptador 45 voltas (6) incluído situado no topo, à esquerda do prato.

Saída da linha:

• Este sistema pode ser ligado a um aparelho externo (ex.: amplificador e colunas ativas) através da saída da linha RCA (15) situada na traseira do produto.
• Utilize o cabo RCA macho duplo para RCA macho duplo para ligar o aparelho externo.

- Se necessário, utilize o cabo RCA fêmea duplo para tomada jack estéreo 3,5 mm para ligar a tomada jack 3,5 mm do aparelho externo.

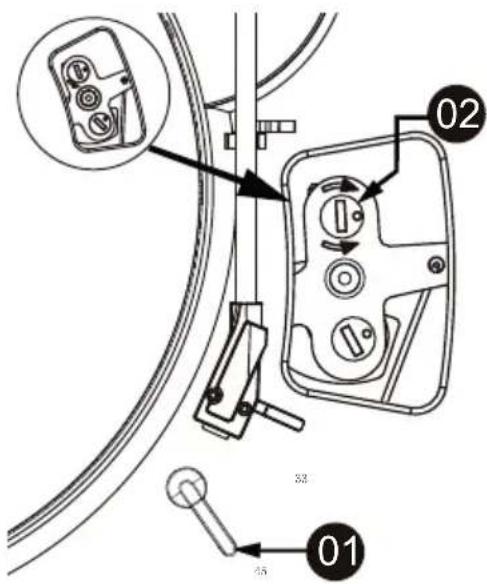

Instruções de funcionamento do ajuste da posição de arranque automático do disco de vinil de 7 polegadas

1. Rodar o selector do disco de vinil para a posição 45 indicada.
2. Usar uma chave de fendas para rodar na posição 2 no sentido dos ponteiros do relógio (conforme indicado na imagem), se a posição de arranque automático estiver desviada para dentro.
3. Usar uma chave de fendas para rodar na posição 2 no sentido contrário ao dos ponteiros do relógio (conforme indicado na imagem), se a posição de arranque automático estiver desviada para fora.
   Observação: Ajustar a velocidade de rotação de acordo com o tamanho do seu disco de vinil de 7 polegadas.

Tensão de funcionamento Rede de 12 V /200	mA
Consumo energético 2,4 W
Consumo em modo standby 0,3 W
Dimensões (L*C*A) 387 x 345 x 119 mm
Peso da unidade 2,65 kg
Método de movimentação Por correia
Velocidades 33- 1/ 3 e 45 rpm
Relação S/B ≥ 40 dB
Tipo de cabeça de leitura MM
Agulha Audio Technica AT3600L

Características do adaptador de alimentação externo:

Nome do fabricante do adaptador ou marca registada	Ruiguan Technology (Dongguan) Co., Ltd.
Referência do modelo do adaptador HP05A-1	200200-DE
Tensão e frequência de entrada 100-240V CA, 50/60 Hz
Tensão, intensidade, potência de saída 12 V	0,2 A 2,4 W
Eficácia ativa média 72,88 %
Consumo elétrico sem carga 0,1 W

Cuidado com o meio ambiente

O seu produto foi concebido e fabricado com materiais e componentes de elevada qualidade, que podem ser reciclados e reutilizados.

Importa chamar a atenção para os aspetos ambientais da eliminação das baterias.

Quando o símbolo do caixote do lixo com uma cruz estiver presente num produto, isso significa que o produto está abrangido pela Diretiva Europeia 2002/96/CE. Informe-se sobre o sistema local de recolha seletiva de produtos elétricos e eletrónicos. Aja em conformidade com as regras locais e não elimine os seus produtos antigos juntamente com o lixo doméstico. A eliminação deste produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde humana.

Informações adicionais

- THOMSON é uma marca registada da TECHNICOLOR SA ou das suas filiais utilizada com licença pela Bigben Interactive.

Declaração de conformidade

- Pela presente, a Bigben Interactive declara que o equipamento radioelétrico do tipo TT350 e derivados están em conformidade com a diretiva 2014/53/UE. O texto completo da declaração UE de conformidade está disponível no seguinte endereço eletrónico: https://www.bigbeninteractive.com/support/

Fabricado na China
