TT350 - Giradischi THOMSON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Giradischi completamente automatico
Marca	Thomson
Modello	TT350
Dimensioni (L x P x A)	387 x 345 x 119 mm
Peso	2,65 kg
Alimentazione	12 V CC, 200 mA tramite adattatore di rete esterno (100-240 V CA, 50/60 Hz)
Consumo elettrico	2,4 W (standby 0,3 W)
Metodo di trascinamento	A cinghia
Velocità di lettura	33 1/3 e 45 giri/min
Tipo di testina	MM (magnete mobile)
Puntina	Audio Technica AT3600L
Rapporto segnale/rumore	≥ 40 dB
Funzioni automatiche	Avvio e arresto automatici, ritorno automatico del braccio
Selettore PHONO/LINE	Sì, per scegliere tra preamplificatore interno o esterno
Uscite	Uscita RCA (L/R) + adattatore jack 3,5 mm incluso
Accessori inclusi	Tappetino del piatto, adattatore per 45 giri/min, coperchio antipolvere, cavi RCA, adattatore di rete, manuale d'uso
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido; non lubrificare
Sicurezza	Non aprire l'involucro; evitare l'umidità; tenere fuori dalla portata dei bambini
Utilizzo	Domestico, solo per interni
Riparabilità	Affidare le riparazioni a personale qualificato; ricambi non specificati

Domande frequenti - TT350 THOMSON

Come installare la cinghia del piatto se si è allentata?

Rimuovere il tappetino in gomma e l'anello a E dall'asse. Posizionare la cinghia sul bordo interno del piatto, farla passare attraverso il foro, quindi posizionarla sulla puleggia del motore. Rimontare l'anello a E e il tappetino.

Come selezionare la velocità di lettura (33 o 45 giri/min)?

Utilizzare il selettore di velocità (8) situato sotto il piatto per scegliere tra 33 e 45 giri/min in base al disco. Utilizzare anche il selettore della dimensione del disco (8) per i dischi da 7 pollici.

Cosa fare se il braccio di lettura non si posiziona correttamente su un disco da 7 pollici?

Ruotare il selettore del disco vinile su 45. Utilizzare un cacciavite per dadi a fessura per regolare la posizione di partenza: ruotare in senso orario se il braccio va troppo verso l'interno, in senso antiorario se va troppo verso l'esterno.

Qual è la differenza tra le impostazioni PHONO e LINE?

In posizione PHONO, il segnale audio non viene elaborato dal preamplificatore interno; è necessario collegare il giradischi a un preamplificatore esterno. In posizione LINE, il segnale viene elaborato e può essere collegato direttamente a diffusori attivi.

Come collegare il giradischi a diffusori o un amplificatore?

Utilizzare il cavo RCA maschio-maschio fornito per collegare l'uscita linea RCA (15) all'ingresso del vostro amplificatore o diffusori attivi. Se necessario, utilizzare l'adattatore RCA femmina verso jack 3,5 mm.

Posso spostare il braccio di lettura manualmente durante la riproduzione?

È sconsigliato spostare il braccio a mano all'avvio. Utilizzare il pulsante di riproduzione automatica. Una volta iniziata la riproduzione, è possibile sollevare e spostare il braccio manualmente, ma utilizzare sempre il comando di arresto per fermare la riproduzione.

Come pulire il giradischi?

Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o detergenti aggressivi. Non lubrificare alcuna parte.

Quali precauzioni di sicurezza devo osservare?

Non aprire mai l'involucro (rischio di scossa elettrica). Evitare l'esposizione all'acqua o all'umidità. Utilizzare solo l'adattatore di rete fornito. Scollegare in caso di temporale o di inutilizzo prolungato. Posizionare l'apparecchio ad almeno 20 cm dal corpo.

Il giradischi non si accende, cosa controllare?

Assicurarsi che l'adattatore di rete sia correttamente collegato alla presa (16) e alla rete elettrica. Verificare che l'interruttore Accensione/Spegnimento (17) sul retro sia su ON. Se il problema persiste, contattare il supporto tecnico.

Come utilizzare l'adattatore per 45 giri?

Per i dischi a 45 giri (7 pollici), posizionare l'adattatore per 45 giri (6) sull'asse centrale del piatto prima di mettere il disco. È conservato in alto a sinistra del piatto.

MANUALE UTENTE TT350 THOMSON

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUÉ EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUÉ EN CHINE / MADE IN CHINA

HOTLINE

Corso Sempione 221, 20025 Legnano - MI, Italia

FABRIQUÉ EN CHINE / MADE IN CHINA

HOTLINE

TT350 e suoi derivati

GIRADISCHI COMPLETAMENTE AUTOMATICO

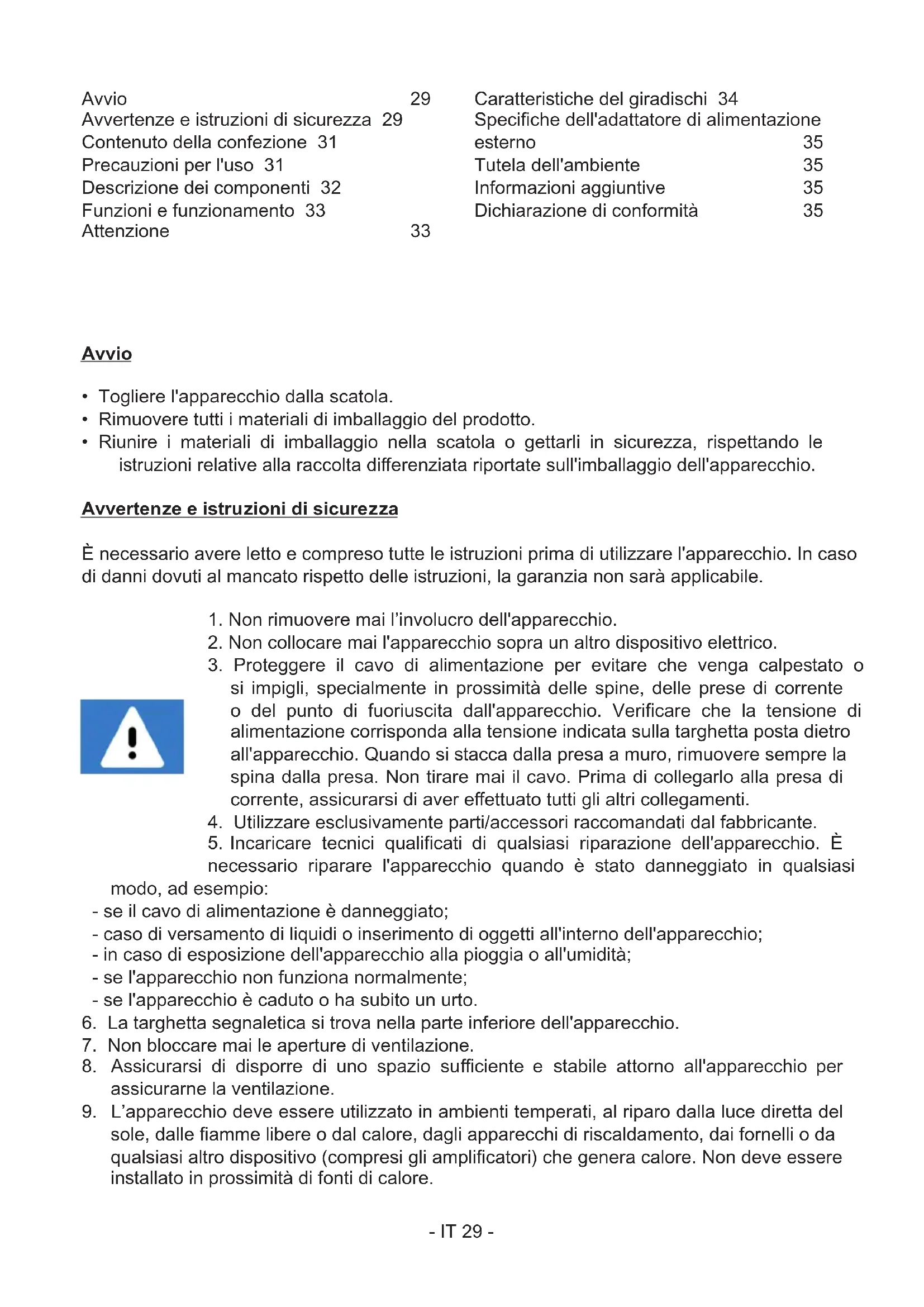

Avvio	29
Avvertenze e istruzioni di sicurezza	29
Contenuto della confezione	31
Precauzioni per l'uso	31
Descrizione dei componenti	32
Funzioni e funzionamento	33
Attenzione	33

Caratteristiche del giradischi 34
Specifiche dell'adattatore di alimentazione esterno	35
Tutela dell'ambiente	35
Informazioni aggiuntive	35
Dichiarazione di conformità	35

Avvio

• Togliere l'apparecchio dalla scatola.
• Rimuovere tutti i materiali di imballaggio del prodotto.
• Riunire i materiali di imballaggio nella scatola o gettarli in sicurezza, rispettando le istruzioni relative alla raccolta differenziata riportate sull'imballaggio dell'apparecchio.

Avvertenze e istruzioni di sicurezza

È necessario avere letto e compreso tutte le istruzioni prima di utilizzare l'apparecchio. In caso di danni dovuti al mancato rispetto delle istruzioni, la garanzia non sarà applicabile.

1. Non rimuovere mai l'involucro dell'apparecchio.
2. Non collocare mai l'apparecchio sopra un altro dispositivo elettrico.
3. Proteggere il cavo di alimentazione per evitare che venga calpestato o si impigli, specialmente in prossimità delle spine, delle prese di corrente o del punto di fuoriuscita dall'apparecchio. Verificare che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta posta dietro all'apparecchio. Quando si stacca dalla presa a muro, rimuovere sempre la spina dalla presa. Non tirare mai il cavo. Prima di collegarlo alla presa di corrente, assicurarsi di aver effettuato tutti gli altri collegamenti.
4. Utilizzare esclusivamente parti/accessori raccomandati dal fabbricante.
5. Incaricare tecnici qualificati di qualsiasi riparazione dell'apparecchio. È necessario riparare l'apparecchio quando è stato danneggiato in qualsiasi

modo, ad esempio:

• se il cavo di alimentazione è danneggiato;
• caso di versamento di liquidi o inserimento di oggetti all'interno dell'apparecchio;
• in caso di esposizione dell'apparecchio alla pioggia o all'umidità;
• se l'apparecchio non funziona normalmente;

• se l'apparecchio è caduto o ha subito un urto.

• La targhetta segnaletica si trova nella parte inferiore dell'apparecchio.

• Non bloccare mai le aperture di ventilazione.
• Assicurarsi di disporre di uno spazio sufficiente e stabile attorno all'apparecchio per assicurarne la ventilazione.

• L'apparecchio deve essere utilizzato in ambienti temperati, al riparo dalla luce diretta del sole, dalle fiamme libere o dal calore, dagli apparecchi di riscaldamento, dai fornelli o da qualsiasi altro dispositivo (compresi gli amplificatori) che genera calore. Non deve essere installato in prossimità di fonti di calore.

• Le batterie (pacco batterie o pile installate) non devono essere esposte a calore eccessivo, come luce del sole, fuoco, ecc.

• Scollegare sempre l'apparecchio prima di pulirlo. Non lubrificare alcuna parte dell'apparecchio. Pulirlo con un panno morbido. Non utilizzare prodotti abrasivi né detergenti aggressivi. Le operazioni di pulizia e manutenzione non vanno effettuate da bambini senza sorveglianza.
• Assicurarsi di poter sempre accedere facilmente al cavo di alimentazione, alla spina o all'adattatore, per poter scollegare l'apparecchio dalla presa di corrente, se necessario.
• Non utilizzare l'apparecchio in prossimità di un punto d'acqua. Evitare che entri in contatto con gocce o schizzi. Non utilizzare l'apparecchio in un ambiente umido o bagnato.
• Scollegare l'apparecchio in caso di temporale o se non verrà utilizzato per un periodo prolungato.
• L'apparecchio può essere utilizzato dai bambini a partire da 8 anni, nonché da persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenze, a condizione che siano sorvegliati o abbiamo ricevuto le istruzioni relative all'utilizzo dell'apparecchio in tutta sicurezza e comprendano i rischi potenziali. I bambini non devono giocare con l'apparecchio né con il cavo (rischio di strangolamento).
• L'apparecchio deve essere alimentato solo a bassissima tensione di sicurezza, come da marcatura presente sull'apparecchio.
• La batteria deve essere rimossa dall'apparecchio prima dello smaltimento. L'apparecchio deve essere scollegato dall'alimentazione quando si rimuove la batteria.
• Quando è in funzione, il prodotto deve trovarsi a una distanza minima di 20 cm dal corpo umano.
• Rischio di soffocamento: Gli oggetti di piccole dimensioni non sono adatti a bambini di età inferiore a 3 anni o a persone con tendenza a mettere in bocca oggetti non commestibili.
• L'apparecchio è destinato a un uso domestico; non utilizzarlo all'esterno.
• L'adattatore di rete è utilizzato come dispositivo di disconnessione. L'adattatore di rete dell'apparecchio non deve essere ostruito OPPURE deve essere facilmente accessibile durante l'uso. Per scollegare completamente l'alimentazione, scollegare l'adattatore dell'apparecchio dalla rete elettrica.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Il simbolo del fulmine dentro un triangolo equilatero avverte gli utilizzatori della presenza, all'interno dell'apparecchio, di tensione elettrica pericolosa non isolata, abbastanza potente da rappresentare un rischio di shock elettrico.

Il punto esclamativo all'interno di un triangolo indica la presenza di istruzioni importanti relative al funzionamento e alla manutenzione (riparazione) nella documentazione che accompagna l'apparecchio.

Materiale di Classe II
Corrente continua
Corrente alternata
Solamente per uso interno

Contenuto della confezione

Verificare e identificare il contenuto della confezione:

• Unità principale
  • Tappetino per il piatto
  • Adattatore 45 giri/min
  • Coperchio antipolvere dell'unità principale
  • Cavo RCA maschio doppio a RCA maschio doppio
  • Cavo RCA femmina doppio a presa jack stereo 3,5 mm
• Adattatore di alimentazione esterno
• Manuale utente

Precauzioni per l'uso

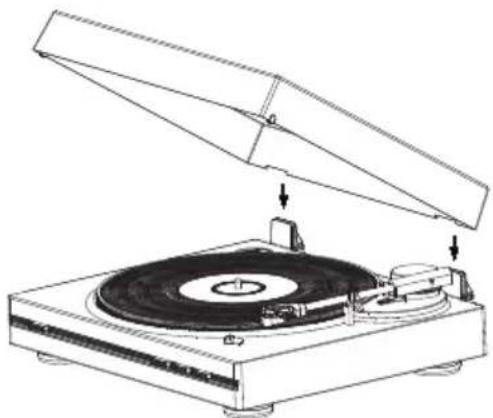

IMPORTANTE. NON MUOVERE IL BRACCIO DI LETTURA CON LE MANI. UTILIZZARE IL PULSANTE DI LETTURA AUTOMATICA.

• Quando la lettura è avviata, è possibile sollevare e muovere il braccio di lettura con le mani, ma occorre sempre utilizzare il pulsante stop per interrompere la lettura.
  • Non mettere nulla sul coperchio del giradischi. Gli oggetti messi sul coperchio potrebbero produrre rumori dovuti alle vibrazioni o cadere, soprattutto durante la lettura.
• Non spostare né sollevare l'apparecchio durante la lettura. Durante la lettura infatti il disco gira e si potrebbero danneggiare il disco, la puntina, la testina di lettura e l'unità oppure potrebbe verificarsi un malfunzionamento. Togliere sempre il disco prima di spostare o muovere l'unità.
• È possibile impostare la velocità dei vinili 33 giri e 45 giri sotto l'apparecchio.

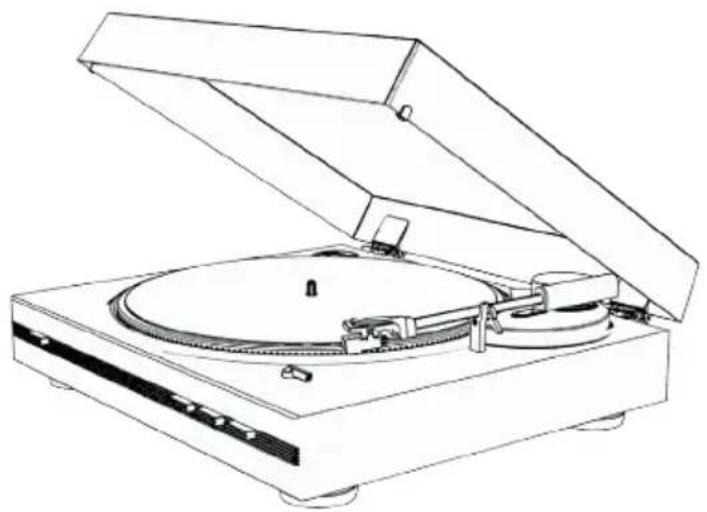

1.	Base del braccio 10.		■ Pausa/Stop
2.	Braccio di lettura 11. Leva braccio di lettura
3.	Poggia braccio 12. Coperchio antipolvere
4.	Testina di lettura 13. Piedini del giradischi
5.	Avvio automatico per 33/45 giri	14.	Selettore PHONO/LINE
6.	Supporto adattatore 45 giri/min 15. Uscita linea RCA
7.	Piatto del giradischi 16.		Ingresso adattatore di alimentazione esterno
8.	Selettore di velocità 33/45 giri 17. Interruttore	On / Off
9.	► Lettura

Funzioni e funzionamento

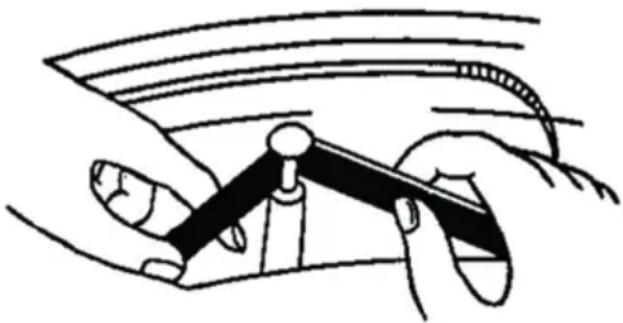

Cinghia di trasmissione:

La cinghia e il piatto del giradischi (7) sono stati installati in fabbrica, ma la cinghia potrebbe essersi allentata durante il trasporto. In questo caso, seguire la procedura seguente per installarla da soli:

A. Togliere il tappetino di gomma dal piatto del giradischi (7) e l'anello di sicurezza dall'asse del giradischi, poi liberare il piatto dell'asse.
B. Posizionare la cinghia di trasmissione sul bordo interno del piatto del giradischi (7) e farla passare nel foro.
C. Tenere la cinghia con le dita e posizionarla sulla puleggia del motore come indicato nella figura.
D. Fissare l'anello di sicurezza sull'asse e rimettere il tappetino di gomma sul piatto del giradischi.

1. Verificare che la cinghia di trasmissione non sia attorcigliata né deformata.
2. Non aggiungere olio. Gli schizzi d'olio potrebbero rendere la cinghia scivolosa.

Collegamento:

1. Posizionare il coperchio antipolvere (12) sulla parte superiore dell'apparecchio inserendo piano le cerniere nei punti previsti.
2. Inserire il cavo di alimentazione nella presa dell'apparecchio e collegare l'altra estremità alla rete elettrica.
3. Accendere il giradischi con l'interruttore On / Off (17) nella parte posteriore dell'unità.

Selettore PHONO/LINE:

• Il selettore PHONO/LINE (14) si trova nel pannello posteriore.
• Selezionando “PHONO”, il segnale audio bypassa il preamplificatore interno senza trasformazione. Il giradischi deve quindi essere collegato a un preamplificatore esterno per leggere la musica.
• Selezionando “LINE”, il segnale audio viene trasformato dal preamplificatore interno. Il giradischi può essere collegato direttamente a delle casse attive per leggere la musica.

Phono | Line out

Utilizzo:

- Posizionare un disco sul piatto del giradischi (7) e scegliere la velocità desiderata (33/45) a seconda del disco, contemporaneamente verificare che il selettore del disco in vinile 33 e 45 giri/min (8) sia impostato in base alle dimensioni del disco in vinile. - Rimuovere la protezione della testina. - Aprire la base del braccio di lettura per liberarlo. Premere il pulsante Lettura (9) sul pannello anteriore. Il giradischi passa direttamente alla posizione desiderata del disco e comincia la lettura dal primo brano. Se si desidera ascoltare altri brani del disco, premere

la leva del braccio di lettura (11)

Il braccio di lettura si alza e la lettura si arresta.

Posizionare manualmente il braccio di lettura nel punto desiderato del disco, poi premere

di nuovo la leva del braccio di lettura (11) comincia a riprodurre di nuovo la musica.

. Il braccio di lettura scende lentamente e

• Il braccio di lettura torna alla base (1) automaticamente quando il disco è terminato.
• Per prestazioni e manutenzione ottimali dell'apparecchio, scollegare il giradischi quando non viene utilizzato.

Nota:

Quando si legge un 45 giri, utilizzare l'adattatore 45 giri (6) incluso che si trova in alto a sinistra del piatto.

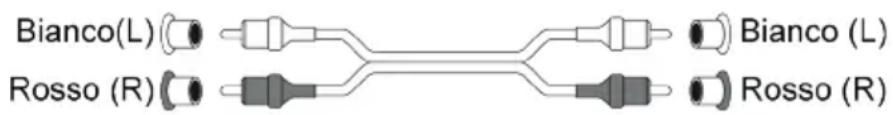

Uscita di linea:

• Il sistema può essere collegato a un apparecchio esterno (ad es. amplificatore o casse attive) attraverso l'uscita di linea RCA (15) situata nella parte posteriore dell'apparecchio.
• Utilizzare il cavo RCA maschio doppio a RCA maschio doppio per collegare l'apparecchio esterno.

Bianco(L) Rosso(R) Bianco(L) Rosso(R)

- Se necessario, utilizzare il cavo RCA femmina doppio a presa jack stereo 3,5 mm per collegare la presa jack 3,5 mm dell'apparecchio esterno.

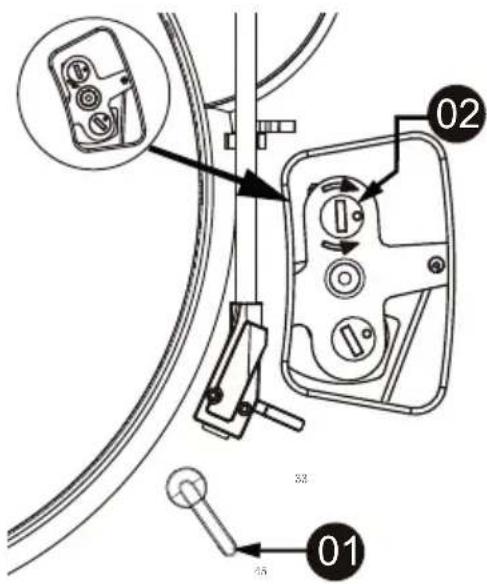

Istruzioni per impostare l'avvio automatico di un disco in vinile a 45 giri

1. Ruotare il selettore del disco in vinile in posizione 45.
2. Se la posizione di avvio automatico è deviata verso l'interno, utilizzare un cacciavite a taglio per ruotare in senso orario in posizione 2 (vedi figura).
3. Se la posizione di avvio automatico è deviata verso l'esterno, utilizzare un cacciavite a taglio per ruotare in senso antiorario in posizione 2 (vedi figura).

Nota: Effettuare la rotazione in base alle dimensioni del disco in vinile a 45 giri.

Tensione di funzionamento 12 V di corrente/200 mA
Consumo elettrico 2,4 W
Consumo in standby 0,3 W
Dimensioni (L x P x H) 387 x 345 x 119 mm
Peso unità 2,65 kg
Metodo di trasmissione Tramite cinghia
Velocità 33- 1/ 3 e 45 giri/min
Rapporto S/N ≥40 dB
Tipo di testina di lettura MM
Puntina Audio Technica AT3600L

Specifiche dell'adattatore di alimentazione esterno:

Nome del costruttore dell'adattatore o marchio depositato	Ruiguan Technology (Dongguan) Co., Ltd.
Numero modello adattatore HP05A-1200200-DE
Tensione e frequenza di ingresso 100-240V c.a., 50/60 HZ
Tensione, intensità e potenza di uscita 12 V 0,2 A 2,4 W
Efficienza media attiva 72,88 %
Consumo elettrico senza carico 0,1 W

Tutela dell'ambiente

Il prodotto è progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.

Prestare attenzione all'impatto ambientale legato allo smaltimento delle batterie.

Quando il simbolo di un bidone con rotelle barrato accompagna il prodotto, significa che il prodotto risponde alla Direttiva europea 2002/96/CE. Informarsi sul sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici. Agire rispettando le regole locali e non smaltire gli apparecchi usati nei normali rifiuti domestici. Il corretto smaltimento degli apparecchi usati contribuisce a prevenire potenziali conseguenze negative sull'ambiente e sulla salute umana.

Informazioni aggiuntive

- THOMSON è un marchio depositato di TECHNICOLOR SA e filiali, concesso in licenza a Bigben Interactive.

Dichiarazione di conformità

- Con la presente, Bigben Interactive dichiara che l'apparecchiatura radioelettrica TT350 e suoi derivati sono conformi alla direttiva 2014/53/UE. Il testo completo della dichiarazione UE di conformità è disponibile al link seguente: https://www.bigbeninteractive.it/supporto-tecnico/

Prodotto in Cina

Prodotto da BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN
