TT350 - Platine_disque THOMSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tocadiscos completamente automático
Marca	Thomson
Modelo	TT350
Dimensiones (L x A x H)	387 x 345 x 119 mm
Peso	2,65 kg
Alimentación	12 V CC, 200 mA a través adaptador de corriente externo (100-240 V CA, 50/60 Hz)
Consumo eléctrico	2,4 W (en reposo 0,3 W)
Método de transmisión	Por correa
Velocidades de reproducción	33 1/3 y 45 rpm
Tipo de cabeza de lectura	MM (imán móvil)
Aguja	Audio Technica AT3600L
Relación señal/ruido	≥ 40 dB
Funciones automáticas	Inicio y parada automáticos, retorno automático del brazo
Selector PHONO/LINE	Sí, para elegir entre previo interno o externo
Salidas	Línea RCA (L/R) + adaptador jack de 3,5 mm incluido
Accesorios incluidos	Alfombrilla de plato, adaptador 45 rpm, tapa antipolvo, cables RCA, adaptador de corriente, manual de usuario
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave; no lubricar
Seguridad	No abrir la carcasa; evitar la humedad; mantener fuera del alcance de los niños
Uso	Doméstico, solo interior
Reparabilidad	Confiar las reparaciones a personal calificado; piezas de repuesto no especificadas

Preguntas frecuentes - TT350 THOMSON

¿Cómo instalar la correa del plato si se ha aflojado?

Retire la alfombrilla de goma y el anillo en E del eje. Coloque la correa en el borde interno del plato, pásela por el orificio y luego colóquela en la polea del motor. Vuelva a colocar el anillo en E y la alfombrilla.

¿Cómo seleccionar la velocidad de reproducción (33 o 45 rpm)?

Use el selector de velocidad (8) ubicado debajo del plato para elegir entre 33 y 45 rpm según su disco. Use también el selector de tamaño de disco (8) para discos de 7 pulgadas.

¿Qué hacer si el brazo de lectura no se posiciona correctamente sobre un disco de 7 pulgadas?

Gire el selector de disco de vinilo a 45. Use un destornillador para tuercas ranuradas para ajustar la posición de inicio: gire en sentido horario si el brazo va demasiado hacia adentro, antihorario si va demasiado hacia afuera.

¿Cuál es la diferencia entre los ajustes PHONO y LINE?

En la posición PHONO, la señal de audio no se procesa con el previo interno; debe conectar el tocadiscos a un preamplificador externo. En la posición LINE, la señal se procesa y se puede conectar directamente a altavoces activos.

¿Cómo conectar el tocadiscos a altavoces o un amplificador?

Use el cable RCA macho-macho incluido para conectar la salida de línea RCA (15) a la entrada de su amplificador o altavoces activos. Si es necesario, use el adaptador RCA hembra a jack de 3,5 mm.

¿Puedo mover el brazo de lectura manualmente durante la reproducción?

No se recomienda mover el brazo manualmente al inicio. Use el botón de reproducción automática. Una vez comenzada la reproducción, puede levantar y mover el brazo manualmente, pero siempre use el comando de parada para detener la reproducción.

¿Cómo limpiar el tocadiscos?

Desconecte el aparato antes de limpiar. Use un paño suave y seco. No use productos abrasivos ni limpiadores agresivos. No lubrique ninguna pieza.

¿Qué precauciones de seguridad debo observar?

Nunca abra la carcasa (riesgo de descarga eléctrica). Evite la exposición al agua o la humedad. Use solo el adaptador de corriente incluido. Desconecte en caso de tormenta o desuso prolongado. Coloque el aparato al menos a 20 cm del cuerpo.

El tocadiscos no se enciende, ¿qué verificar?

Asegúrese de que el adaptador de corriente esté correctamente conectado al conector (16) y a la red. Verifique que el interruptor de Encendido/Apagado (17) en la parte trasera esté en ON. Si el problema persiste, contacte al soporte técnico.

¿Cómo usar el adaptador de 45 rpm?

Para discos de 45 rpm (7 pulgadas), coloque el adaptador de 45 rpm (6) sobre el eje central del plato antes de colocar el disco. Está guardado en la parte superior izquierda del plato.

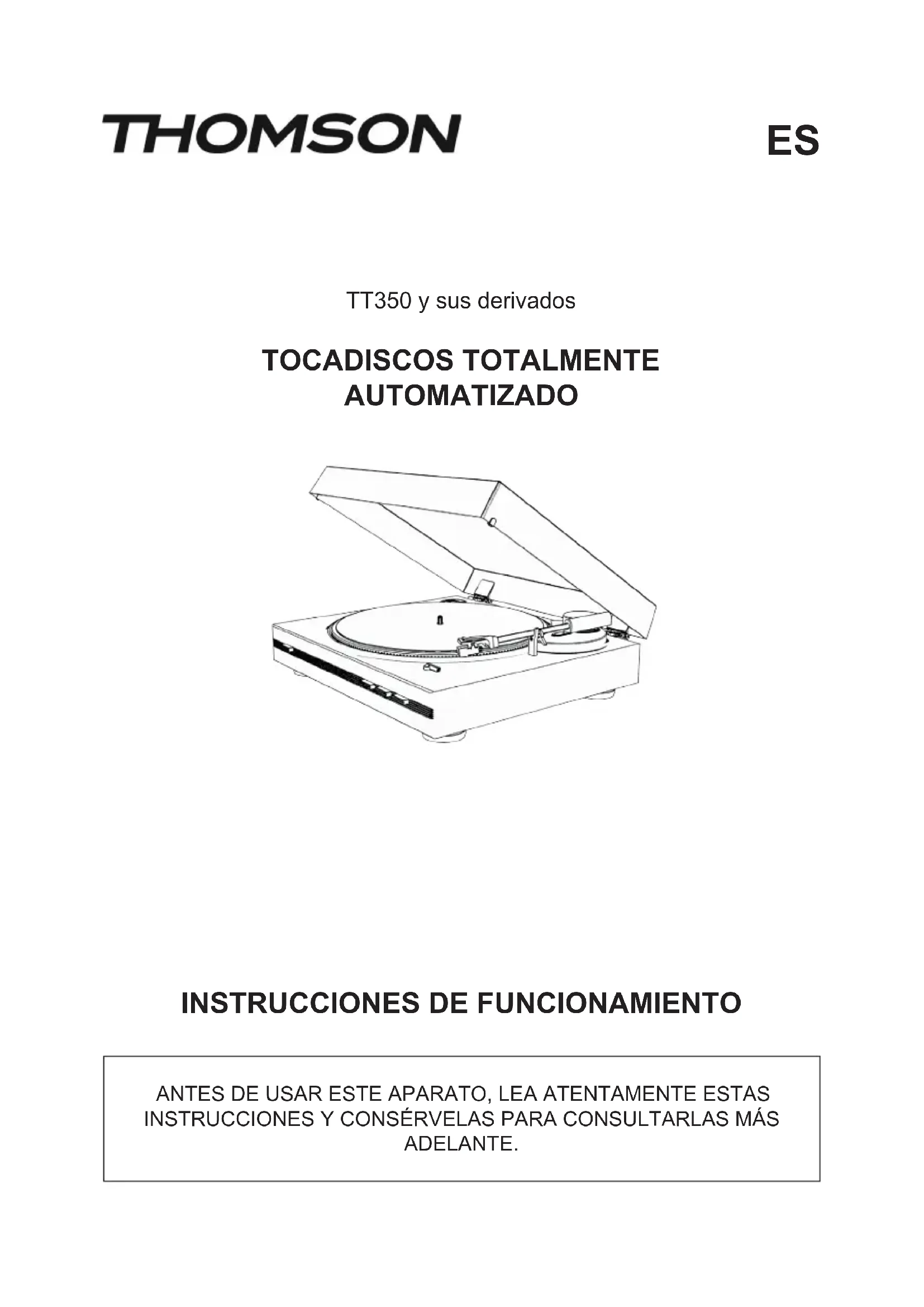

MANUAL DE USUARIO TT350 THOMSON

TT350 y sus derivados

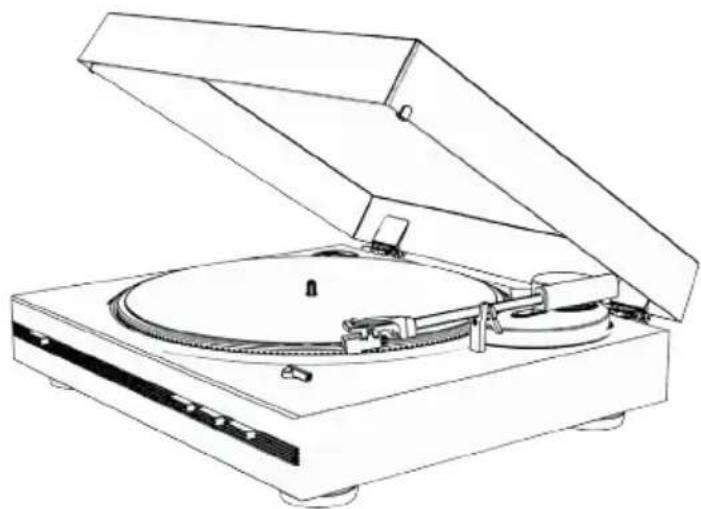

TOCADISCOS TOTALMENTE AUTOMATIZADO

ANTES DE USAR ESTE APARATO, LEA ATENTAMENTE ESTAS INSTRUCCIONES Y CONSÉRVELAS PARA CONSULTARLAS MÁS ADELANTE.

Inicio	20	Advertencia	24
Advertencias e instrucciones de seguridad 20		Características del tocadiscos	25
		Características del adaptador de alimentación externo	26
Contenido de la caja 22
Precauciones de uso 22		Protección del medio ambiente	26
Descripción de las piezas 23		Información complementaria	26
Funciones y funcionamiento	24	Declaración de conformidad	26

Inicio

• Saque el aparato de la caja.
• Retire del producto todo el material de embalaje.
• Ponga todo este material en la caja o deséchelo de manera segura, respetando las instrucciones de clasificación de residuos que se indican sobre la caja del aparato.

Advertencias e instrucciones de seguridad

Antes de usar el aparato, debe leer y comprender la totalidad de las instrucciones. No puede aplicarse la garantía en caso de daños que resulten del incumplimiento de las instrucciones.

1. Nunca retire la carcasa del aparato.
2. Nunca instale este aparato sobre otro equipo eléctrico.
3. Proteja el cable de alimentación con el fin de evitar pisarlo o bloquearlo, en particular, al nivel de los enchufes, las tomas de corriente y el punto de salida del aparato. Compruebe que la tensión de alimentación se corresponda con la que se indica en la placa situada en la parte trasera del aparato. Al desenchufar el aparato de la toma de corriente, siempre tire de la clavija. Nunca tire del cable. Antes de enchufar a la toma de corriente, asegúrese de haber efectuado previamente todas las otras conexiones.
4. Use únicamente los equipos o accesorios recomendados por el fabricante.
5. Siempre confíe las reparaciones a técnicos cualificados. Se necesita efectuar una reparación cuando el aparato se ha averiado de cualquier forma,

especialmente:

• si el cable de alimentación está dañado;
• en caso de haber derramado líquido o introducido objetos en el aparato;
• en caso de exposición del aparato a la lluvia o a la humedad;
• si el aparato no funciona de manera normal;

• o si el aparato se ha caído o ha sufrido un golpe.

• La placa de características se encuentra en la parte inferior del aparato.

• Nunca obstruya los agujeros de ventilación.
• Asegúrese de disponer de un espacio suficiente y estable alrededor del aparato para garantizar la ventilación.
• Este aparato debe utilizarse en un entorno cálido, alejado de la luz directa del sol, las llamas abiertas o el calor, aparatos de calefacción, cocinas o cualquier otro aparato (incluso amplificadores) que produzcan calor. No instalar cerca de fuentes de calor.
• Las baterías (bloque de la batería o pilas instaladas) no se deben exponer a un calor

excesivo, por ejemplo, los rayos del sol, un incendio, etc.

1. Desenchufe siempre el aparato antes de limpiarlo. No lubrique ninguna pieza de este aparato. Límpielo con un paño suave. No use productos abrasivos ni limpiadores agresivos. La limpieza y el mantenimiento no pueden dejarse en manos de niños sin vigilancia.

2. Para poder desenchufar este aparato de la toma de corriente si fuera necesario, asegúrese siempre de poder acceder fácilmente al cable de alimentación, el enchufe o el adaptador.

3. No use este aparato cerca de un punto de suministro de agua. No debe entrar en contacto con gotas ni salpicaduras. No use este aparato en un ambiente húmedo o mojado.

4. Desenchufe el aparato en caso de tormenta o si no lo va a usar durante un período prolongado.

5. Este aparato puede ser usado por niños a partir de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si se les vigila o se les han proporcionado instrucciones acerca del uso seguro del aparato y entienden los riesgos a los que se exponen. Los niños no deben jugar con el aparato ni el cable (riesgo de estrangulamiento).

6. Este aparato debe alimentarse únicamente con una muy baja tensión de seguridad que corresponde al marcado que figura sobre él.

7. La batería se debe extraer del aparato antes de eliminarlo. El aparato se debe desconectar de la corriente cuando se vaya a extraer la batería.

8. Durante su funcionamiento, el aparato debe estar colocado a una distancia mínima de 20 cm respecto al cuerpo.

9. Riesgo de asfixia: Las piezas pequeñas no están destinadas a los niños menores de tres años ni a las personas con tendencia a introducirse objetos no comestibles en la boca.

10. Este aparato está destinado exclusivamente a una utilización doméstica; no lo use al aire libre.

11. El adaptador de corriente se usa como dispositivo de desconexión. El adaptador de corriente del aparato no debe quedar obstruido SINO que debe quedar fácilmente accesible durante su uso. Para que desconectar completamente el adaptador, debe desenchufarlo de la toma de corriente.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

El símbolo del rayo dentro de un triángulo equilátero advierte a los usuarios sobre la presencia de tensiones peligrosas no aisladas en el interior del aparato que son bastante potentes como para constituir un riesgo de electrocución.

El signo de exclamación dentro de un triángulo indica la presencia de instrucciones importantes relativas al funcionamiento y mantenimiento (reparación) en la documentación del aparato.

Material de Clase II
Corriente continua
Corriente alterna
Solo para uso en interiores

Contenido de la caja

Compruebe e identifique el contenido de la caja:

• Unidad principal
  • Alfombrilla de plato
• Adaptador 45 rpm
• Tapa antipolvo de la unidad principal
• Cable RCA macho doble a RCA macho doble
• Cable RCA hembra doble a jack estéreo de 3,5 mm
• Adaptador de alimentación externo
• Manuel de usuario

Precauciones de uso

IMPORTANTE. NO MUEVA EL BRAZO DE LECTURA CON LA MANO. UTILICE EL CONTROL AUTOMÁTICO DE LOS BOTONES DE REPRODUCCIÓN.

• Una vez iniciada la reproducción, puede levantar y mover el brazo de lectura con la mano, pero debe utilizar siempre el control de parada para detener la reproducción.
• No coloque nada sobre la tapa del tocadiscos. Los objetos colocados sobre la tapa podrían crear ruidos por las vibraciones o caerse, en particular, durante la reproducción.
• No mueva ni levante el aparato durante la reproducción. Durante la reproducción, el disco gira y podría dañar la aguja, el cabezal de lectura o la unidad, e incluso podría provocar un mal funcionamiento. Quite siempre el disco antes de mover o levantar la unidad.
• Puede ajustar la velocidad de los vinilos 33 vueltas y 45 vueltas debajo del aparato.

1. Base del brazo 10.		■ Pause/Stop
2. Brazo de reproducción 11. Palanca del brazo
3. Soporte del brazo 12. Tapa antipolvo
4. Cabezal de reproducción 13. Patas del tocadiscos
5. Inicio automático para 33/45 revoluciones 14. Selector PHONO/LINE
6. Soporte del adaptador 45 rpm 15. Salida de línea RCA
7. Plato del tocadiscos 16.		Entrada del adaptador de alimentación externo
8. Selector de velocidad 33/45 revoluciones	17.	Interruptor Encendido / Apagado
9. ▶ Reproducción

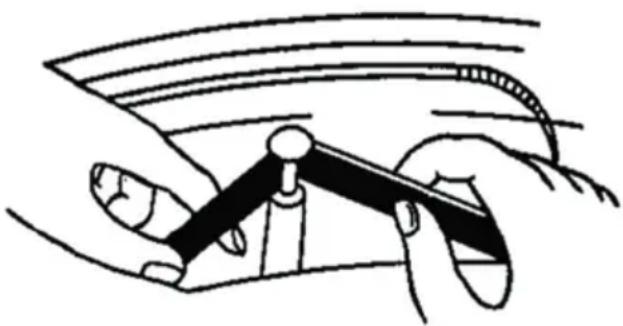

Correa de transmisión:

La correa y el plato del tocadiscos (7) se han instalado en fábrica pero la correa podría soltarse durante el transporte. Si fuera el caso, siga el siguiente procedimiento para instalarla usted mismo:

A. Quite la alfombrilla de goma del plato del tocadiscos (7) y el anillo en forma de E del eje del tocadiscos, y libere el plato del eje.
B. Coloque la correa de transmisión en el borde interno del plato del tocadiscos (7) y pásela por el orificio.
C. Sujete la correa con los dedos y colóquela sobre sur la polea del motor como se indica en la figura.
D. Fije el anillo en forma de E en el eje y vuelva a colocar la alfombrilla de goma en el plato del tocadiscos.

1. Compruebe que la correa de transmisión no esté torcida ni deformada.
2. No ponga aceite en ella. Las salpicaduras de aceite podrían hacer que la correa se deslizara.

Conexión:

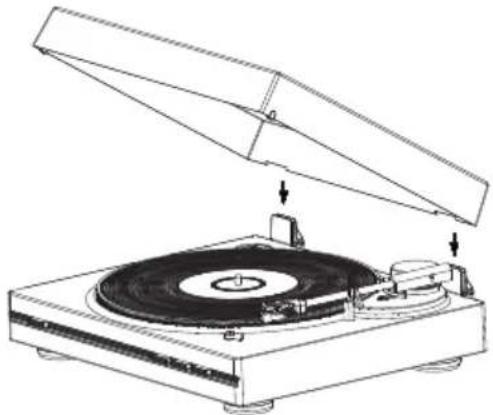

1. Coloque la tapa antipolvo (12) en la parte superior del aparato insertando con cuidado las bisagras en las zonas previstas para ello.
2. Inserte el cable de alimentación en la toma del aparato y conecte el otro extremo al enchufe de corriente.
3. Encienda el tocadiscos con el interruptor de Encendido/Apagado (17) en la parte trasera de la unidad.

• El selector PHONO/LINE (14) está situado en el panel trasero.
• Si selecciona «PHONO», la señal de audio no pasará por el preamplificador interno, ni sufrirá tratamiento alguno. El tocadiscos debe conectarse a un preamplificador externo para reproducir la música.
• Si selecciona «LINE», la señal de audio pasa por el preamplificador interno. EL tocadiscos puede conectarse directamente a altavoces activos para reproducir la música.

Phono | Line out

Uso:

• Coloque un disco en el plato del tocadiscos (7) y seleccione la velocidad deseada (33/45) según el disco y, al mismo tiempo, compruebe que el selector de disco de vinilo 33 y 45 rpm (8) esté colocado en el tamaño de su disco de vinilo.
• Quite el protector de la aguja.
• Abra la base del brazo de reproducción para liberarlo. Pulse el botón Reproducción (9) en el panel delantero. El tocadiscos pasará directamente a la posición deseada en el disco y comenzará la reproducción por el primer tema. Si desea reproducir otros temas del
  disco, pulse la palanca del brazo de reproducción (11) . El brazo de reproducción se elevará y dejará de reproducir. Coloque a mano el brazo de reproducción en la posición

deseada en el disco y vuelva a pulsar la palanca del brazo de reproducción (11). El brazo de reproducción bajará lentamente y comenzará a reproducir música de nuevo.

- El brazo de reproducción volverá a su base (1) automáticamente cuando termine el disco.

- Para disfrutar de prestaciones y mantenimiento optimizados del producto, desconecte el tocadiscos cuando no vaya a utilizarlo.

Nota:

Cuando reproduzca un disco de 45 rpm, use el adaptador de 45 rpm (6) incluido, situado en la parte superior izquierda del plato.

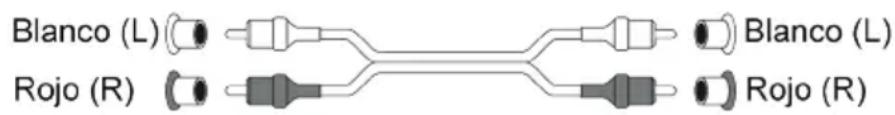

Salida de línea:

- Este sistema puede conectarse a un aparato externo (como un amplificador y unos altavoces activos) mediante la salida de línea RCA (15) situada en la parte trasera del aparato.

- Use el cable RCA macho doble a RCA macho doble para conectar el aparato externo.

Blanco (L) Rojo (R) Blanco (L) Rojo (R)

- Si es necesario, use el cable RCA hembra doble a jack estéreo de 3,5 mm para conectar la toma jack de 3,5 mm del aparato externo.

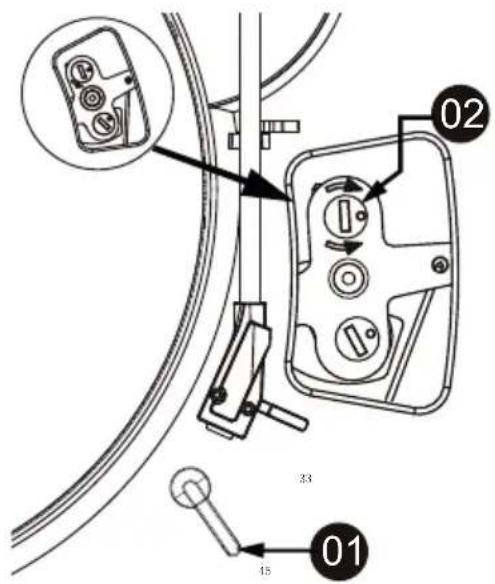

Guía para el ajuste de la posición de inicio automático del vinilo de 7"

1. Girar el selector de discos de vinilo hasta la posición 45.
2. Con un destornillador plano, gire en el sentido de las manecillas del reloj hasta la posición 2 (como se muestra en la imagen) si la posición de inicio automática se encuentra desviada hacia el interior.
3. Con un destornillador plano, gire en el sentido contrario a las manecillas del reloj hasta la posición 2 (como se muestra en la imagen) si la posición de inicio automática se encuentra desviada hacia el exterior.
   Observación: Ajuste el rango de rotación de acuerdo al tamaño del disco de vinilo de 7".

Características del tocadiscos:

Tensión de funcionamiento 12 V / 200 mA
Consumo eléctrico 2,4 W
Consumo en suspensión 0,3 W
Dimensiones (An. × L . × Al.) 387 x 345 x 119 mm
Peso 2,65 kg
Método de transmisión Por correa
Velocidades 33- 1/3 et 45 rpm
Relación S/R ≥40 dB
Tipo de cabezal de reproducción MM
Aguja Audio Technica AT3600L

Características del adaptador de alimentación externo:

Nombre del fabricante del adaptador o marca registrada	Ruiguan Technology (Dongguan) Co., Ltd.
Referencia del modelo de adaptador HP05A-	1200200-DE
Tensión y frecuencia de entrada 100 - 240 VCA, 50/60 HZ
Tensión, intensidad y potencia de salida 12 V	0,2 A 2,4 W
Eficacia activa media 72,88 %
Consumo eléctrico sin carga 0,1 W

Protección del medio ambiente

El producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden reciclarse y reutilizarse.

Se deben señalar los aspectos medioambientales de la eliminación de las baterías.

Cuando el símbolo de un contenedor de basura con ruedas tachado se encuentra en un producto, indica que éste está regulado por la directiva europea 2002/96/CE. Infórmese sobre el sistema local de recogida selectiva para productos eléctricos y electrónicos. Proceda según la normativa local y no deseche sus productos antiguos con los residuos domésticos. Al realizar la eliminación de este producto, también ayuda a evitar las consecuencias potencialmente negativas para el medio ambiente y la salud humana.

Información complementaria

- THOMSON es una marca registrada de TECHNICOLOR SA o de sus filiales utilizada bajo licencia por Bigben Interactive.

Declaración de conformidad

- Mediante la presente, Bigben Interactive declara que el equipo radioeléctrico del tipo TT350 y sus derivados cumplen con la directiva 2014/53/UE. El texto integral de la Declaración de conformidad UE puede consultarse en la siguiente dirección: https://www.bigbeninteractive.es/asistencia-tecnica/
