TXS2402SET - Microphone IMG STAGE LINE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Microphone dynamique à main, directivité cardioïde, réponse en fréquence de 50 Hz à 15 kHz
Utilisation	Idéal pour les performances vocales en direct, enregistrement en studio et applications de karaoké
Maintenance et réparation	Nettoyer régulièrement la grille avec un chiffon doux, éviter l'exposition à l'humidité excessive
Sécurité	Ne pas exposer à des températures extrêmes, ne pas utiliser près de sources d'eau pour éviter les courts-circuits
Informations générales	Compatible avec la plupart des systèmes de sonorisation, livré avec un câble XLR

FOIRE AUX QUESTIONS - TXS2402SET IMG STAGE LINE

Comment connecter le microphone IMG Stageline TXS2402SET à ma table de mixage ?

Utilisez un câble XLR pour connecter le microphone à une entrée XLR de votre table de mixage. Assurez-vous que la table de mixage est allumée et que le volume est réglé correctement.

Le son du microphone est faible, que puis-je faire ?

Vérifiez que le volume de la piste sur la table de mixage est suffisamment élevé. Assurez-vous également que le microphone est correctement alimenté et que les piles (si applicable) sont en bon état.

Pourquoi le microphone IMG Stageline TXS2402SET ne fonctionne-t-il pas avec mon système sans fil ?

Assurez-vous que le microphone est compatible avec votre système sans fil. Vérifiez également que les fréquences de transmission sont correctement réglées et que les piles du microphone sont chargées.

Comment nettoyer le microphone IMG Stageline TXS2402SET ?

Utilisez un chiffon doux et sec pour essuyer le microphone. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager le microphone.

Le microphone produit des bruits de fond, que faire ?

Vérifiez que le microphone n'est pas trop près de sources de bruit et que les câbles sont bien connectés. Utilisez un filtre anti-pop pour réduire les bruits indésirables.

Le microphone ne capte pas ma voix, que faire ?

Assurez-vous que le microphone est allumé et correctement positionné. Testez-le avec un autre appareil pour vérifier s'il fonctionne correctement.

Puis-je utiliser le microphone IMG Stageline TXS2402SET pour des enregistrements en studio ?

Oui, le microphone est conçu pour des performances en direct et des enregistrements en studio. Assurez-vous d'utiliser un préamplificateur de qualité pour obtenir les meilleurs résultats.

Comment puis-je régler les niveaux de mon microphone ?

Ajustez les niveaux d'entrée sur votre table de mixage ou interface audio. Utilisez les indicateurs LED pour vous assurer que les niveaux ne saturent pas.

MODE D'EMPLOI TXS2402SET IMG STAGE LINE

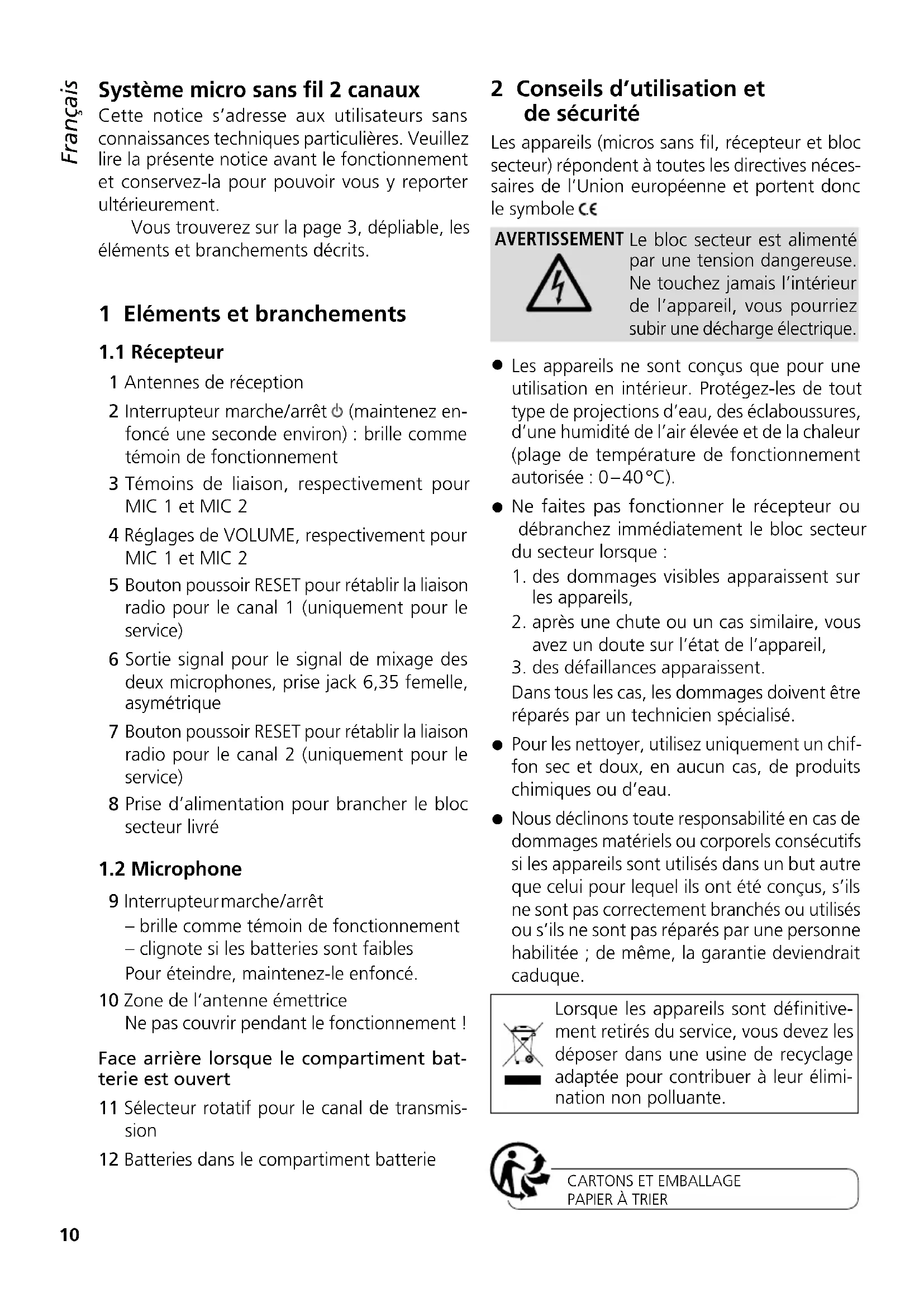

INTERNATIONAL GmbH & Co. KG. No part of this instruction manual may be reproduced in any form or by any means for any commercial use.10 Français DeutschDeutsch SeiteEnglishEnglish PageItalianoItaliano PaginaEspañolEspañol PáginaNederlandsNederlands PaginaPolskiPolski StronaFrançaisFrançais Page Système micro sans fil 2 canaux Cette notice s’adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement. Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits. 1 Eléments et branchements

1 Antennes de réception 2 Interrupteur marche / arrêt (maintenez en- foncé une seconde environ): brille comme témoin de fonctionnement

Témoins de liaison, respectivement pour MIC1 et MIC 2 4 Réglages de VOLUME, respectivement pour MIC 1 et MIC 2

Bouton poussoir RESET pour rétablir la liaison radio pour le canal 1 (uniquement pour le service)

Sortie signal pour le signal de mixage des deux microphones, prise jack 6,35 femelle, asymétrique

Bouton poussoir RESET pour rétablir la liaison radio pour le canal 2 (uniquement pour le service)

Prise d’alimentation pour brancher le bloc secteur livré

9 Interrupteur marche / arrêt – brille comme témoin de fonctionnement – clignote si les batteries sont faibles Pour éteindre, maintenez-le enfoncé. 10 Zone de l’antenne émettrice Ne pas couvrir pendant le fonctionnement ! Face arrière lorsque le compartiment bat- terie est ouvert 11 Sélecteur rotatif pour le canal de transmis- sion 12 Batteries dans le compartiment batterie 2 Conseils d’utilisation et desécurité Les appareils (micros sans fil, récepteur et bloc secteur) répondent à toutes les directives néces- saires de l’Union européenne et portent donc le symbole . AVERTISSEMENT Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais l’intérieur de l’appareil, vous pourriez subir une décharge électrique.

Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections d’eau, des éclaboussures, d’une humidité de l’air élevée et de la chaleur (plage de température de fonctionnement autorisée : 0 – 40 °C).

Ne faites pas fonctionner le récepteur ou débranchez immédiatement le bloc secteur du secteur lorsque :

des dommages visibles apparaissent sur les appareils,

2. après une chute ou un cas similaire, vous

avez un doute sur l’état de l’appareil,

3. des défaillances apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Pour les nettoyer, utilisez uniquement un chif- fon sec et doux, en aucun cas, de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels consécutifs si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s’ils ne sont pas correctement branchés ou utilisés ou s’ils ne sont pas réparés par une personne habilitée ; de même, la garantie deviendrait caduque. Lorsque les appareils sont définitive- ment retirés du service, vous devez les déposer dans une usine de recyclage adaptée pour contribuer à leur élimi- nation non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER11

Français 3 Possibilités d’utilisation Le TXS-2402SET, composé de deux microphones main et d’un récepteur, est un système micro sans fil 2 canaux, simple à utiliser. Il est idéal p. ex. pour des présentations, discussions ou karaokés. La transmission des signaux micro s’effectue en digital et avec un minimum d’interférences dans la plage 2,4 GHz, sur 2 à 16 canaux sélection- nables. Un fonctionnement simultané de deux récepteurs avec quatre microphones est possible.

3.1 Conformité et autorisation

Par la présente, MONACOR INTERNATIONAL déclare que le système de transmission TXS- 2402SET se trouve en conformité avec les exigences fondamentales et les réglementations inhérentes à la directive 2014 / 53 / UE. La déclara- tion de conformité peut être demandée auprès de MONACOR INTERNATIONAL. Le système de transmission fonctionne dans la plage 2,4 GHz et est autorisé pour un fonction- nement dans les pays de l’Union européenne et de l’A.E.L.E. sans déclaration et gratuitement. 4 Fonctionnement

Placez le récepteur (idéalement à la hauteur à laquelle les microphones sont tenus) et met- tez les deux antennes (1) à la verticale.

Reliez la sortie du récepteur OUTPUT (6) à une entrée ligne de l’appareil suivant (par exemple table de mixage, amplificateur). La prise jack 6,35femelle est branchée en asymétrique et délivre le signal de mixage des deux canaux micro. Pour le branchement, le cordon livré peut être utilisé.

Pour l’alimentation des microphones, poussez le couvercle du compartiment batterie sur la face arrière des microphones vers la tête du micro et retirez-le. Insérez deux batteries ou accumulateurs de type R6 dans le comparti- ment batterie tel qu’indiqué dans le compar- timent et présenté sur le schéma 4. Refermez le compartiment batterie avec le couvercle. Ne jetez pas les batteries usagées ou les accumulateurs défectueux dans la poubelle domestique, déposez-les dans un container spécifique ou ramenez-les chez votre détaillant.

4) Reliez le bloc secteur livré à la prise d’alimen-

tation (8) sur le récepteur et à une prise sec- teur 230 V/ 50 Hz. 5 Utilisation

Avant la première mise en service, tournez sur le récepteur les réglages de VOLUME (4) pour les deux microphones sur «1».

2) Allumez le récepteur : maintenez la touche

(2) enfoncée pendant une seconde environ jusqu’à ce qu’elle brille.

Allumez un ou deux microphones respecti- vement avec la touche (9). La touche brille pendant le fonctionnement. Si elle ne brille pas ou si elle commence à clignoter, les bat- teries sont trop faibles et doivent être rem- placées. Une fois un microphone allumé, une liai- son radio avec le récepteur est établie. Une LED (3) sur le récepteur indique respective- ment une liaison existante vers le microphone correspondant. Si une LED ne brille pas ou scintille même si le microphone est allumé, une interférence avec l’autre microphone ou un autre appareil peut en être la raison. Dans ce cas, modifiez le canal de transmission du microphone (

Si la transmission est encore perturbée, vérifiez si : – les batteries dans le micro sont trop faibles – la réception est perturbée par des objets dans la voie de transmission ou d’autres émetteurs radio (par exemple micro-ondes, WLAN, babyphones). Des objets métalliques à proximité de l’émetteur ou du récepteur peuvent affecter la directivité de l’antenne. – la réception peut-elle être améliorée en tournant les antennes (1) ? – la distance entre l’émetteur et le récepteur est-elle trop importante (portée 20 m envi- ron dans des bâtiments ou 30 m en champ libre).

4) Parlez ou chantez dans le micro. Ne couvrez

pas la zone de l’antenne émettrice (10) car cela diminue la portée. Avec les réglages de VOLUME (4), réglez respectivement le volume souhaité pour les deux microphones.12 Français

Pour éteindre un microphone, maintenez la touche (9) enfoncée jusqu’à ce que la touche ne brille plus. Si vous ne parlez pas dans le micro pendant plus de 5 minutes, il se coupe automatiquement, évitant ainsi une consommation inutile des batteries.

6) Après le fonctionnement, éteignez le récep-

teur: maintenez la touche (2) enfoncée pendant 1seconde environ jusqu’à ce qu’elle ne brille plus. En cas de non utilisation prolon- gée du récepteur, débranchez le bloc secteur car même si le récepteur est éteint, le bloc secteur a une faible consommation.

5.1 Modification du canal de transmission

Si la transmission d’un microphone est perturbée par un autre appareil [interruptions sonores sur- venant ou sa LED (3) scintille], on peut modifier sa fréquence de transmission. 16canaux de transmission sont disponibles.

Poussez le couvercle du compartiment batte- rie sur la face arrière des microphones vers la tête du microphone et retirez-le.

2) Avec un petit tournevis, tournez le sélecteur

• (11) sur une autre position. Lorsque le micro- phone et le récepteur sont allumés, on peut immédiatement contrôler la nouvelle liaison avec la LED (3). Pour éviter toute perturbation mutuelle entre les deux microphones, il faut laisser une distance minimale de 2 canaux. La distance idéale est de 8 canaux (c’est-à-dire que les sélecteurs des deux microphones indiquent la direction exactement opposée). 6 Caractéristiques techniques Plage de fréquence porteuse : p. 2404
• – 2476 MHz, 16 canaux Puissance d’émission : p. 10
• mW Portée : p. 20
• m (dans des bâti- ments), 30 m (en champ libre) Plage de fréquence audio : – 12 000 Hz Taux de distorsion : p. 80
• < 0,1 % Dynamique : dB Capsule micro Système : dynamique Caractéristique de directivité : p. 87
• super-cardioïde Pression sonore max. : .115 dB Sortie audio : p. 100
• mV, jack 6,35 asymétrique Température fonc. : – 40 °C Alimentation Récepteur : p. 0
• par bloc secteur livré relié au secteur 230 V/ 50 Hz Microphone : p. 2
• × batterie 1,5 V de type R6, durée de fonc- tionnement 26 h environ Dimensions, poids Récepteur : × 45 × 150 mm, 550 g Microphone : ⌀ 54 × 225 mm, 120 g (sans batteries) Tout droit de modification réservé. Notice d’utilisation protégée par le copyright de MONACOR p. 220
