GEBRUIKSAANWIJZING TXS2402SET IMG STAGE LINE

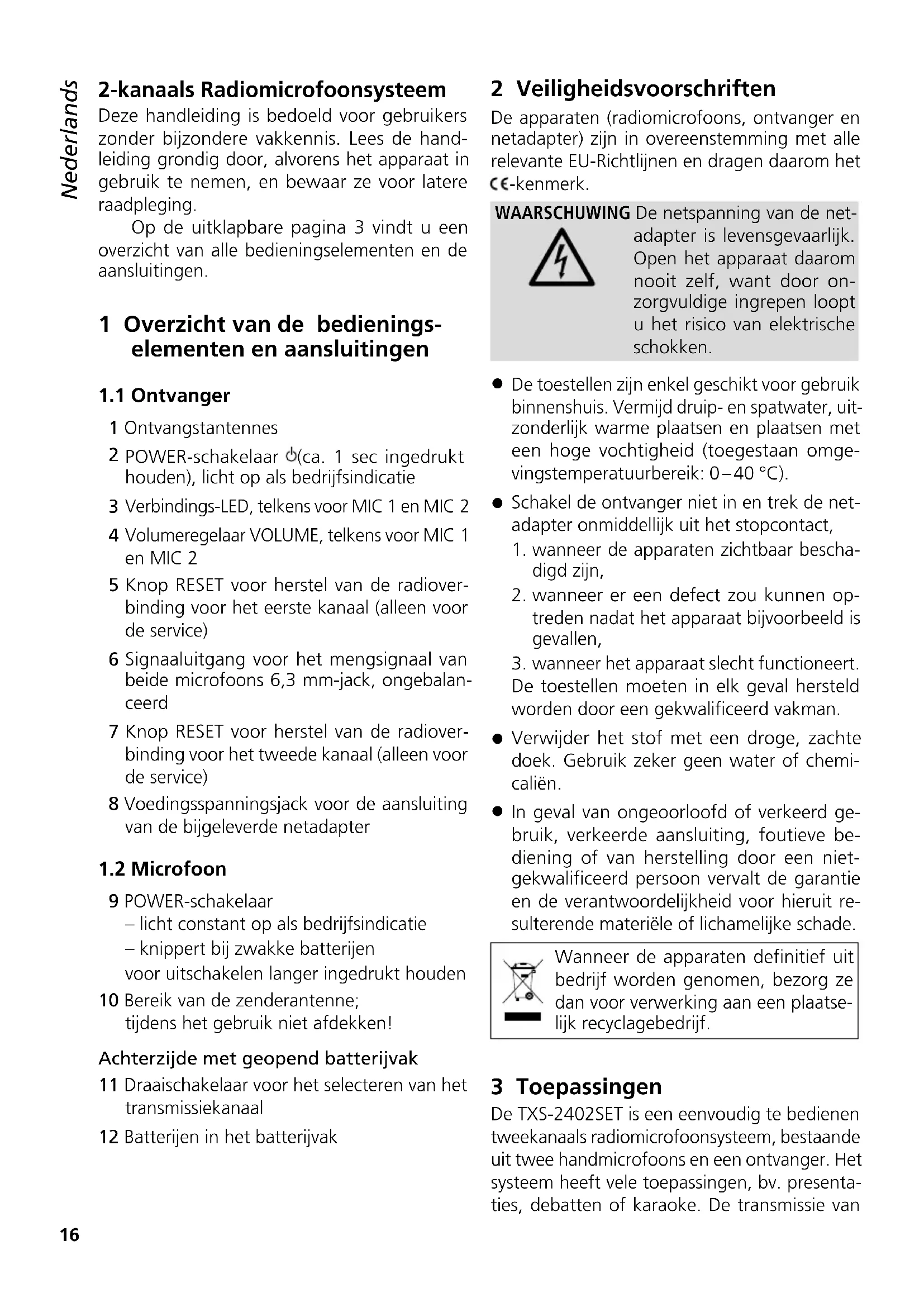

INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.16 Nederlands DeutschDeutsch SeiteEnglishEnglish PageFrançaisFrançais PageItalianoItaliano PaginaEspañolEspañol PáginaPolskiPolski StronaNederlandsNederlands Pagina 2-kanaals Radiomicrofoonsysteem Deze handleiding is bedoeld voor gebruikers zonder bijzondere vakkennis. Lees de hand- leiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging. Op de uitklapbare pagina 3 vindt u een overzicht van alle bedieningselementen en de aansluitingen. 1 Overzicht van de bedienings- elementen en aansluitingen

POWER-schakelaar (ca. 1 sec ingedrukt houden), licht op als bedrijfsindicatie

Verbindings-LED, telkens voor MIC 1 en MIC2

Volumeregelaar VOLUME, telkens voor MIC1 en MIC 2

Knop RESET voor herstel van de radiover- binding voor het eerste kanaal (alleen voor de service)

Signaaluitgang voor het mengsignaal van beide microfoons 6,3 mm-jack, ongebalan- ceerd

Knop RESET voor herstel van de radiover- binding voor het tweede kanaal (alleen voor de service) 8 Voedingsspanningsjack voor de aansluiting van de bijgeleverde netadapter

9 POWER-schakelaar – licht constant op als bedrijfsindicatie – knippert bij zwakke batterijen voor uitschakelen langer ingedrukt houden 10 Bereik van de zenderantenne; tijdens het gebruik niet afdekken! Achterzijde met geopend batterijvak 11 Draaischakelaar voor het selecteren van het transmissiekanaal 12 Batterijen in het batterijvak 2 Veiligheidsvoorschriften De apparaten (radiomicrofoons, ontvanger en netadapter) zijn in overeenstemming met alle relevante EU-Richtlijnen en dragen daarom het -kenmerk. WAARSCHUWING De netspanning van de net- adapter is levensgevaarlijk. Open het apparaat daarom nooit zelf, want door on- zorgvuldige ingrepen loopt u het risico van elektrische schokken.

De toestellen zijn enkel geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uit- zonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toegestaan omge- vingstemperatuurbereik: 0 – 40 °C).

Schakel de ontvanger niet in en trek de net- adapter onmiddellijk uit het stopcontact,

1. wanneer de apparaten zichtbaar bescha-

wanneer er een defect zou kunnen op- treden nadat het apparaat bijvoorbeeld is gevallen,

wanneer het apparaat slecht functioneert. De toestellen moeten in elk geval hersteld worden door een gekwalificeerd vakman.

Verwijder het stof met een droge, zachte doek. Gebruik zeker geen water of chemi- caliën.

In geval van ongeoorloofd of verkeerd ge- bruik, verkeerde aansluiting, foutieve be- diening of van herstelling door een niet- gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit re- sulterende materiële of lichamelijke schade. Wanneer de apparaten definitief uit bedrijf worden genomen, bezorg ze dan voor verwerking aan een plaatse- lijk recyclagebedrijf. 3 Toepassingen De TXS-2402SET is een eenvoudig te bedienen tweekanaals radiomicrofoonsysteem, bestaande uit twee handmicrofoons en een ontvanger. Het systeem heeft vele toepassingen, bv. presenta- ties, debatten of karaoke. De transmissie van17 Nederlands de microfoonsignalen gebeurt digitaal en sto- ringsarm op 2 van 16 selecteerbare kanalen in de 2,4 GHz-band. Er kunnen twee ontvangers met vier microfoons tegelijk worden gebruikt.

3.1 Conformiteit en goedkeuring

Hiermee verklaart MONACOR INTERNATIONAL dat het transmissiesysteem TXS-2402SET in overeenstemming is met de basisvereisten en de overige geldende bepalingen van de richtlijn 2014 / 53 / EU. De verklaring van overeenstem

ming kan bij MONACOR INTERNATIONAL wor- den aangevraagd. Het transmissiesysteem is operatief in de 2,4 GHz-band en is algemeen toegelaten in de Lidstaten van de EU en de EFTA, en is vrij van registratie en van taksen. 4 Ingebruikneming

Stel de ontvanger op (best op dezelfde hoogte als deze van de microfoons) en richt de beide antennes (1) loodrecht omhoog.

2) Sluit de uitgang van de ontvanger OUTPUT

(6) aan op de lijningang van het volgende apparaat (bv. mengpaneel, versterker). De 6,3 mm-jack is ongebalanceerd aangeslo- ten en levert het mengsignaal van de beide microfoonkanalen. Voor aansluiting kunt u het bijgeleverde snoer gebruiken.

Voor de voedingsspanning van de micro- foons: schuif het deksel van het batterijvak aan de achterzijde van de microfoon in de richting van de microfoonkorf en neem het eraf. Plaats twee batterijen of accu‘s van het mignontype (AA) in het batterijvak, zoals aan- gegeven in het batterijvak en weergegeven in figuur 4. Sluit het batterijvak opnieuw met het deksel. Geef lege of defecte batterijen resp. accu's niet met het gewone huis- vuil mee, maar verwijder ze als KGA (bijvoorbeeld de inzamelbox in de gespecialiseerde elektrozaak).

Verbind de bijgeleverde netadapter met de voedingsspanningsjack (8) en plug de stekker in een stopcontact (230 V/ 50 Hz). 5 Bediening

Draai de volumeregelaar VOLUME (4) voor beide microfoons in de stand “1”, voordat u de ontvanger een eerste keer in gebruik neemt.

Schakel de ontvanger in: Houd de toets (2) gedurende ca. 1 sec ingedrukt tot deze oplicht.

Schakel een of beide microfoons telkens met de toets (9) in. De toets licht op tijdens het bedrijf. Als de toets niet oplicht of begint te knipperen, dan zijn de batterijen mogelijk te zwak en moeten ze worden vervangen. Na het inschakelen van een microfoon, wordt er een radioverbinding met de ont- vanger tot stand gebracht. Een LED (3) op de ontvanger signaleert telkens een bestaande verbinding met de overeenkomstige micro- foon. Als een LED ondanks ingeschakelde microfoon niet oplicht of flikkert, kan een transmissiestoring door de andere microfoon of een ander ap paraat hiervan de oorzaak zijn. Wijzig in dit geval het transmissiekanaal van de microfoon (

hoofdstuk 5.1). Als de transmissie verder gestoord blijft, con- troleer dan of – de batterijen in de microfoon te zwak zijn. – de ontvangst wordt gestoord door voorwer- pen in het transmissietraject of door andere radiozenders (b.v. microgolfovens, WLAN, babyfoon). Metalen voorwerpen in de omgeving van de zender of de ontvanger kunnen het richteffect van de antenne beïnvloeden. – de ontvangst verbetert door de antennes (1) te draaien. – de afstand tussen zender en ontvanger te groot is (reikwijdte ca. 20 m in gebouwen of 30 m in de open lucht).

4) Spreek of zing in de microfoon. Dek daarbij

het bereik van de zenderantenne (10) niet af, omdat dit de reikwijdte reduceert. Stel met de volumeregelaars VOLUME (4) voor beide microfoons telkens het gewenste volume in.

Voor het uitschakelen van een microfoon houdt u de toets (9) ingedrukt tot de toets niet meer oplicht. Als er langer dan 5 minu- ten niet in de microfoon wordt gesproken,18 Nederlands schakelt deze zich automatisch uit. Zo wordt onnodig batterijverbruik vermeden.

Schakel de ontvanger na gebruik uit: houd de toets (2) gedurende ca. 1 sec ingedrukt tot deze niet meer oplicht. Wanneer de ont- vanger gedurende een langere periode niet gebruikt wordt, moet u de netadapter uit het stopcontact trekken, omdat deze ondanks uitgeschakelde ontvanger toch nog een klein verbruik heeft.

5.1 Het transmissiekanaal wijzigen

Als de transmissie van een microfoon door een ander apparaat wordt gestoord [het geluid wordt onderbroken of de betreffende verbin- dings-LED (3) flikkert], kan de zendfrequentie ervan worden gewijzigd. U kunt kiezen uit 16 verschillende transmissiekanalen.

1) Schuif het deksel van het batterijvak aan de

achterzijde van de microfoons in de richting van de microfoonkorf en neem het weg.

2) Met een kleine schroevendraaier draait u de

• schakelaar (11) in een andere stand. Bij in- geschakelde microfoon en ontvanger kan de nieuwe verbinding met behulp van de LED (3) onmiddellijk worden gecontroleerd. Om een onderlinge storing van beide microfoons uit te sluiten, moet een mini- mumafstand ten opzicht van twee kanalen worden ingesteld. De ideale afstand bedraagt 8kanalen (d. w. z. de draaischakelaars van beide microfoons wijzen precies in de tegen- gestelde richting). 6 Technische gegevens Bedrijfsfrequentiebereik: .2404 – 2476 MHz, 16 kanalen Zendvermogen: p. 10
• mW Reikwijdte: p. 20
• m (in gebouwen), 30 m (in de open lucht) Audiofrequentiebereik: – 12 000 Hz THD: p. 80
• < 0,1 % Dynamiek: dB Microfoonkapsel Systeem: p. 87
• dynamisch Richtingskarakteristiek: supernier Max. geluidsdruk: p. 115
• dB Audio-uitgang: p. 100
• mV, ongebalanceerd, 6,3 mm-jack Omgevings- temperatuurbereik: – 40 °C Voedingsspanning Ontvanger: p. 0
• via bijgeleverde net- adapter op 230 V/ 50 Hz Microfoon: p. 2
• × 1,5 V-batterij, type mignon (AA), bedrijfsduur ca. 26 uur Afmetingen, gewicht Ontvanger: × 45 × 150 mm, 550 g Microfoon: ⌀ 54 × 225 mm, 120 g (zonder batterijen) Wijzigingen voorbehouden. Deze gebruiksaanwijzing is door de auteurswet be schermd eigendom van MONACOR p. 220
