BEDIENUNGSANLEITUNG TXS2402SET IMG STAGE LINE

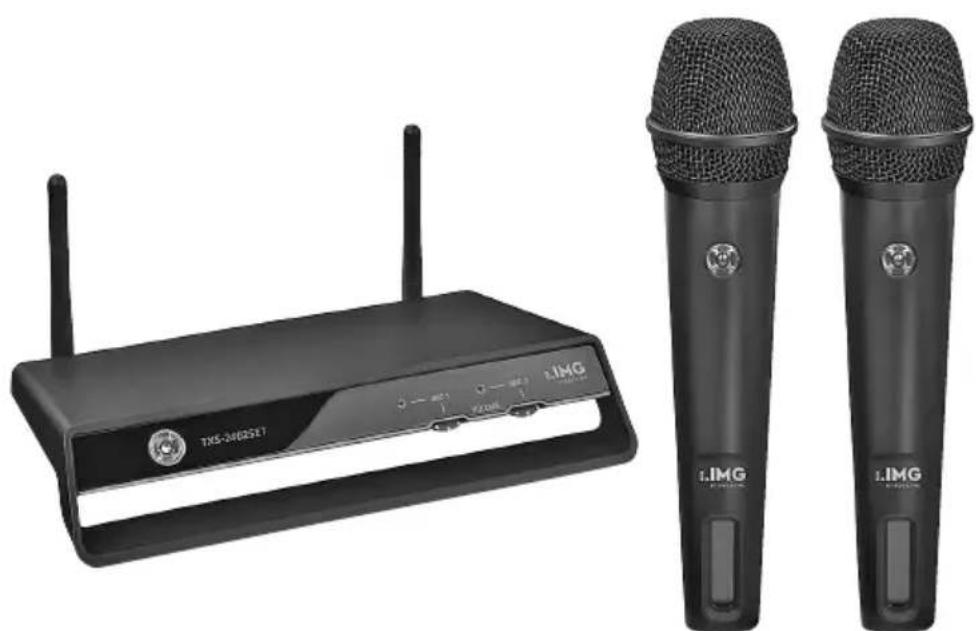

2-Kanal-Funkmikrofonsystem 2-Channel Microphone System

Bestell-Nr. • Order No. 25.4090

CE

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

ISTRUZIONI PER L'USO

GEBRUIKSAANWIJZING

Deutsch ..... Seite 4

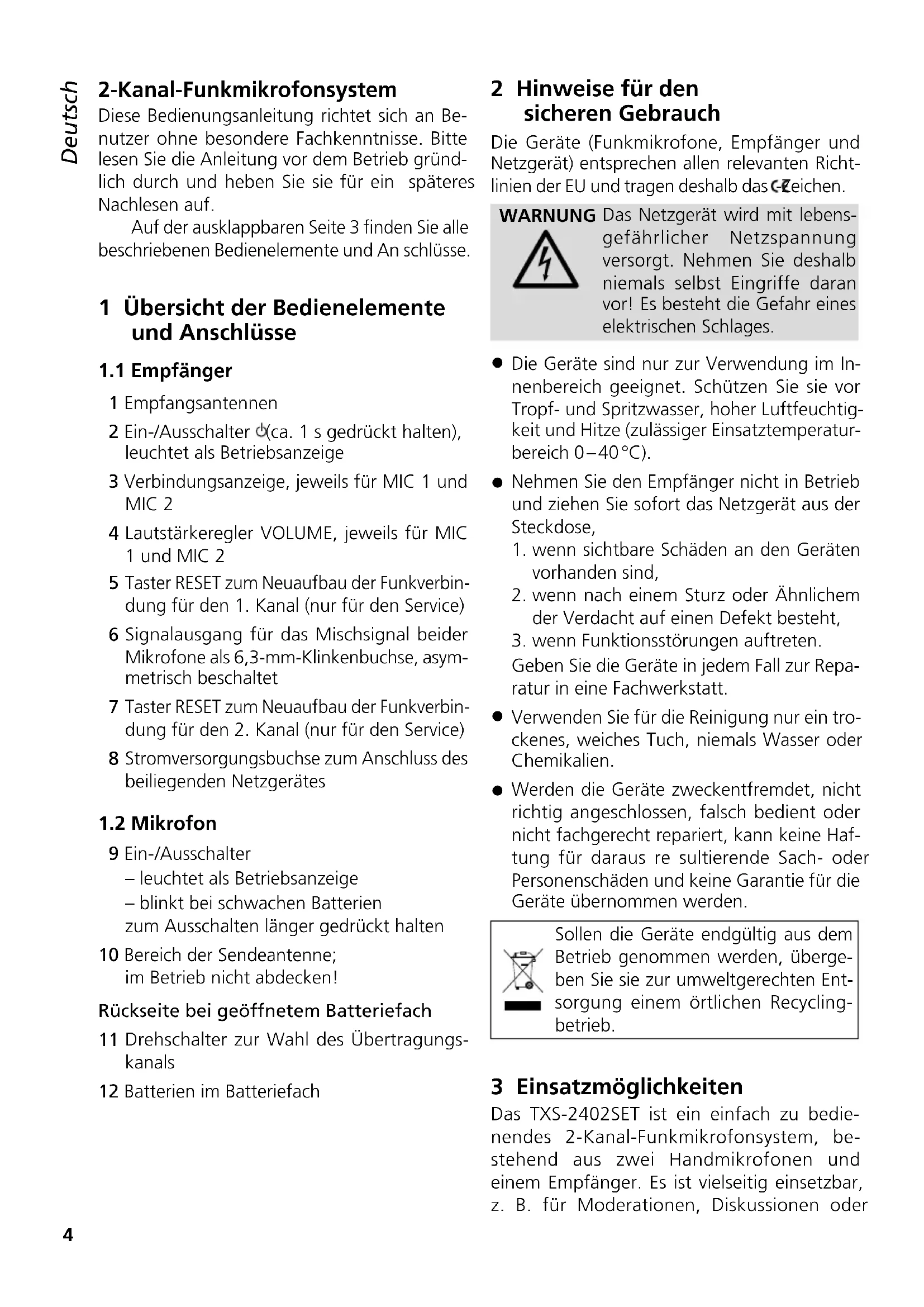

2-Kanal-Funkmikrofonsystem

Diese Bedienungsanleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und An schlüsse.

1 Übersicht der Bedienelemente und Anschlüsse

1.1 Empfänger

1 Empfangsantennen
2 Ein-/Ausschalter ♘(ca. 1 s gedrückt halten), leuchtet als Betriebsanzeige
3 Verbindungsanzeige, jeweils für MIC 1 und MIC 2
4 Lautstärkeregler VOLUME, jeweils für MIC 1 und MIC 2
5 Taster RESET zum Neuaufbau der Funkverbindung für den 1. Kanal (nur für den Service)
6 Signalausgang für das Mischsignal beider Mikrofone als 6,3-mm-Klinkenbuchse, asymmetrisch beschaltet
7 Taster RESET zum Neuaufbau der Funkverbindung für den 2. Kanal (nur für den Service)
8 Stromversorgungsbuchse zum Anschluss des beiliegenden Netzgerätes

1.2 Mikrofon

9 Ein-/Ausschalter
– leuchtet als Betriebsanzeige
- blinkt bei schwachen Batterien
zum Ausschalten länger gedrückt halten

10 Bereich der Sendeantenne; im Betrieb nicht abdecken!

Rückseite bei geöffnetem Batteriefach

11 Drehschalter zur Wahl des Übertragungskanals
12 Batterien im Batteriefach

2 Hinweise für den sicheren Gebrauch

Die Geräte (Funkmikrofone, Empfänger und Netzgerät) entsprechen allen relevanten Richtlinien der EU und tragen deshalb das C-Zeichen.

WARNUNG

Das Netzgerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran vor! Es besteht die Gefahr eines elektrischen Schlages.

• Die Geräte sind nur zur Verwendung im Innenbereich geeignet. Schützen Sie sie vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0–40°C).
• Nehmen Sie den Empfänger nicht in Betrieb und ziehen Sie sofort das Netzgerät aus der Steckdose,
• wenn sichtbare Schäden an den Geräten vorhanden sind,
• wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
• wenn Funktionsstörungen auftreten.
  Geben Sie die Geräte in jedem Fall zur Reparatur in eine Fachwerkstatt.
• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
• Werden die Geräte zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus re sultierende Sach- oder Personenschäden und keine Garantie für die Geräte übernommen werden.

Sollen die Geräte endgültig aus dem Betrieb genommen werden, übergeben Sie sie zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten

Das TXS-2402SET ist ein einfach zu bedienendes 2-Kanal-Funkmikrofonsystem, bestehend aus zwei Handmikrofonen und einem Empfänger. Es ist vielseitig einsetzbar, z. B. für Moderationen, Diskussionen oder

Karaoke. Die Übertragung der Mikrofonsignale erfolgt digital und störungsarm auf 2 von 16 wählbaren Kanälen im 2,4-GHz-Bereich. Es ist ein gleichzeitiger Betrieb von zwei Empfängern mit vier Mikrofonen möglich.

3.1 Konformität und Zulassung

Hiermit erklärt MONACOR INTERNATIONAL, dass sich das Übertragungssystem TXS-2402SET in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EUbefindet. Die Konformitätserklärung kann bei MONACOR INTER NATIONAL angefordert werden.

Das Übertragungssystem arbeitet im 2,4-GHz-Be reich und ist für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und an melde- und gebührenfrei.

4 Inbetriebnahme

1) Den Empfänger aufstellen (ideal in der Höhe, in der die Mikrofone gehalten werden) und die beiden Antennen (1) senkrecht stellen.
2) Den Ausgang des Empfängers OUTPUT (6) an einen Line-Eingang des nachfolgenden Geräts (z. B. Mischpult, Verstärker) anschließen. Die 6,3-mm-Klinkenbuchse ist asymmetrisch beschaltet und liefert das Mischsignal aus beiden Mikrofonkanälen. Für den An schluss kann das beiliegende Kabel verwendet werden.
3) Zur Stromversorgung der Mikrofone den Batteriefachdeckel auf der Rückseite der Mikrofone in Richtung Mikrofonkorb schieben und abnehmen. Zwei Batterien oder Akkus der Größe Mignon (AA) in das Batteriefach einsetzen, wie es im Batteriefach gezeigt und in der Abbildung 4 zu sehen ist.
Das Batteriefach mit dem Deckel wieder schließen.

Verbrauchte Batterien und defekte Akkus dürfen nicht in den Hausmüll geworfen werden. Geben Sie sie zur umweltgerechten Entsorgung nur in den Sondermüll (z. B. Sammelbehälter im Einzelhandel).

4) Das beiliegende Netzgerät mit der Stromversorgungsbuchse (8) am Empfänger verbinden und in eine Steckdose (230 V/ 50 Hz) stecken.

5 Bedienung

1) Vor dem ersten Einschalten am Empfänger die Lautstärkeregler VOLUME (4) für beide Mikrofone auf „1“ zurückdrehen.

2) Den Empfänger einschalten: die Taste ☐ (2) für ca. 1 s gedrückt halten, bis sie leuchtet.

3) Ein oder beide Mikrofone jeweils mit der Taste ☐ (9) einschalten. Die Taste leuchtet im Betrieb. Leuchtet sie nicht oder beginnt sie zu blinken, können die Batterien zu schwach sein und müssen ausgetauscht werden.

Nach dem Einschalten eines Mikrofons wird eine Funkverbindung zum Empfänger aufgebaut. Eine LED (3) am Empfänger signalisiert jeweils eine bestehende Verbindung zum entsprechenden Mikrofon. Wenn eine LED trotz eingeschalteten Mikrofons nicht leuchtet oder flackert, kann eine Übertragungsstörung durch das andere Mikrofon oder ein anderes Gerät die Ursache sein. In diesem Fall den Übertragungskanal des Mikrofons ändern (Kap. 5.1).

Ist die Übertragung weiterhin gestört, überprüfen ob

– die Batterien im Mikrofon zu schwach sind.
- der Empfang durch Gegenstände in der Übertragungsstrecke oder andere Funksender (z. B. Mikrowellen, WLAN, Babyfone) ge stört wird. Metallgegenstände in der Nähe des Senders oder Empfängers können die Richtwirkung der Antenne beeinflussen.
- sich der Empfang durch Schwenken der Antennen (1) verbessern lässt.
- die Entfernung zwischen Sender und Empfänger zu groß ist (Reichweite ca. 20 m in Gebäuden oder 30 m im Freien).

4) In das Mikrofon sprechen oder singen. Dabei den Bereich der Sendeantenne (10) nicht abdecken, da dies die Reichweite reduziert. Mit den Lautstärkereglern VOLUME (4) für beide Mikrofone jeweils die gewünschte Lautstärke einstellen.

5) Zum Ausschalten eines Mikrofons die Taste ⏻ (9) gedrückt halten, bis die Taste nicht mehr leuchtet. Wird länger als 5 Minuten nicht in das Mikrofon gesprochen, schaltet es sich automatisch aus und vermeidet so unnötigen Batterieverbrauch.

6) Nach dem Betrieb den Empfänger ausschalten: die Tasted(2) für ca. 1 s gedrückt halten, bis sie nicht mehr leuchtet. Wird der Empfänger längere Zeit nicht verwendet, das Netzgerät aus der Steckdose ziehen, weil es auch bei ausgeschaltetem Empfänger einen geringen Strom verbraucht.

5.1 Ändern des Übertragungskanals

Wird die Übertragung eines Mikrofons durch ein anderes Gerät gestört [Tonaussetzer treten auf oder seine Verbindungs-LED (3) flackert], kann seine Sendefrequenz geändert werden. Es stehen 16 Übertragungskanäle zur Auswahl.

1) Den Batteriefachdeckel auf der Rückseite der Mikrofone in Richtung Mikrofonkorb schieben und abnehmen.
2) Mit einem kleinen Schraubendreher den Drehschalter (11) in eine andere Position drehen. Bei eingeschaltetem Mikrofon und Empfänger kann mithilfe der LED (3) die neue Verbindung sofort kontrolliert werden.

Um eine gegenseitige Störung beider Mikrofone auszuschließen, muss ein Mindestabstand von 2 Kanälen eingestellt werden. Der ideale Abstand beträgt 8 Kanäle (d. h. die Drehschalter beider Mikrofone zeigen in die genau entgegengesetzte Richtung).

6 Technische Daten

Trägerfrequenzbereich: ..2404–2476 MHz, 16 Kanäle

Sendeleistung: .....10mW

Reichweite: .....20 m (in Gebäuden), 30 m (im Freien)

Audiofrequenzbereich: . .80–12 000 Hz

Klirrfaktor: ....< 0,1 %

Dynamik: .....87 dB

Mikrofonkapsel

System: ..... dynamisch

Richtcharakteristik: . . .Superniere

max. Schalldruck: ....115 dB

Audioausgang: .....100 mV, asym., 6,3-mm-Klinke

Einsatztemperatur-

bereich: 0–40°C

Stromversorgung

Empfänger: ....über beiliegendes Netzgerät an 230V/50 Hz

Mikrofon: .....2 × 1,5-V-Batterie, Typ Mignon (AA), Betriebsdauer ca. 26 h

Abmessungen, Gewicht

Empfänger: .....220 × 45 × 150 mm, 550 g

Mikrofon: .....∅ 54 × 225 mm, 120 g (ohne Batterien)

Änderungen vorbehalten.
