| Produkttyp | Drahtloses Audioübertragungssystem (Mikrofon + Empfänger) |
| Marke | IMG STAGE LINE |
| Modell | ATS20R |
| Funkfrequenz | 863–865 MHz, 16 Kanäle |
| Reichweite | ca. 50 m |
| Stromversorgung | 2 NiMH-Akkus 1,2 V (im Lieferumfang) oder 2 R6-Batterien 1,5 V oder Netzteil 5 V (nicht im Lieferumfang) |
| Abmessungen (Sender/Empfänger) | 66 × 111 × 35 mm (jeweils) |
| Gewicht (Sender) | 85 g (ohne Akkus) |
| Gewicht (Empfänger) | 100 g (ohne Akkus) |
| Internes Mikrofon | Ja, am Sender (getrennt, wenn MIC- oder AUX-IN-Buchse angeschlossen ist) |
| Externer Mikrofoneingang | 3,5 mm Mono-Klinkenstecker (MIC-Buchse) |
| Line-Eingang | 3,5 mm Mono-Klinkenstecker (AUX IN) am Sender |
| Line-Ausgang | 3,5 mm Stereo-Klinkenstecker (AUX OUT) am Empfänger |
| Kopfhörerausgang | 3,5 mm Klinkenstecker (EAR.) am Empfänger |
| Interner Lautsprecher | Ja, am Empfänger |
| Betriebstemperatur | 0–40 °C |
| Reinigung | Trockenes, weiches Tuch; keine Chemikalien oder Wasser |
| Sicherheit | Nur für den Innenbereich; bei längerem Nichtgebrauch Batterien entfernen; nicht Feuchtigkeit oder übermäßiger Hitze aussetzen |
| Mitgeliefertes Zubehör | Elektret-Ansteckmikrofon, Ohrhörer ES-16, 2 NiMH-Akkus pro Gerät, Gürtelclip |
| Optionales Zubehör | Ladestation ATS-16PS, Ladebox ATS-36C, Mikrofon ECM-16N, Akustikrohr ET-16, Tasche ATS-16BAG, Kabel ATS-16CORD |
| Reparierbarkeit | Batterien/Akkus vom Benutzer austauschbar; für andere Reparaturen wenden Sie sich an einen autorisierten Service |
Häufig gestellte Fragen - ATS20R IMG STAGE LINE
Benutzerfragen zu ATS20R IMG STAGE LINE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Mikrofon kostenlos im PDF-Format! Finden Sie Ihr Handbuch ATS20R - IMG STAGE LINE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ATS20R von der Marke IMG STAGE LINE.
BEDIENUNGSANLEITUNG ATS20R IMG STAGE LINE
D Bevor Sie einschalten ...
A Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von „img Stage Line“. Bitte le sen Sie diese Bedienungsanleitung vor dem Gebrauch gründlich durch und heben Sie sie für ein späteres Nachlesen auf.
Der deutsche Text be ginnt auf Sei te 4.

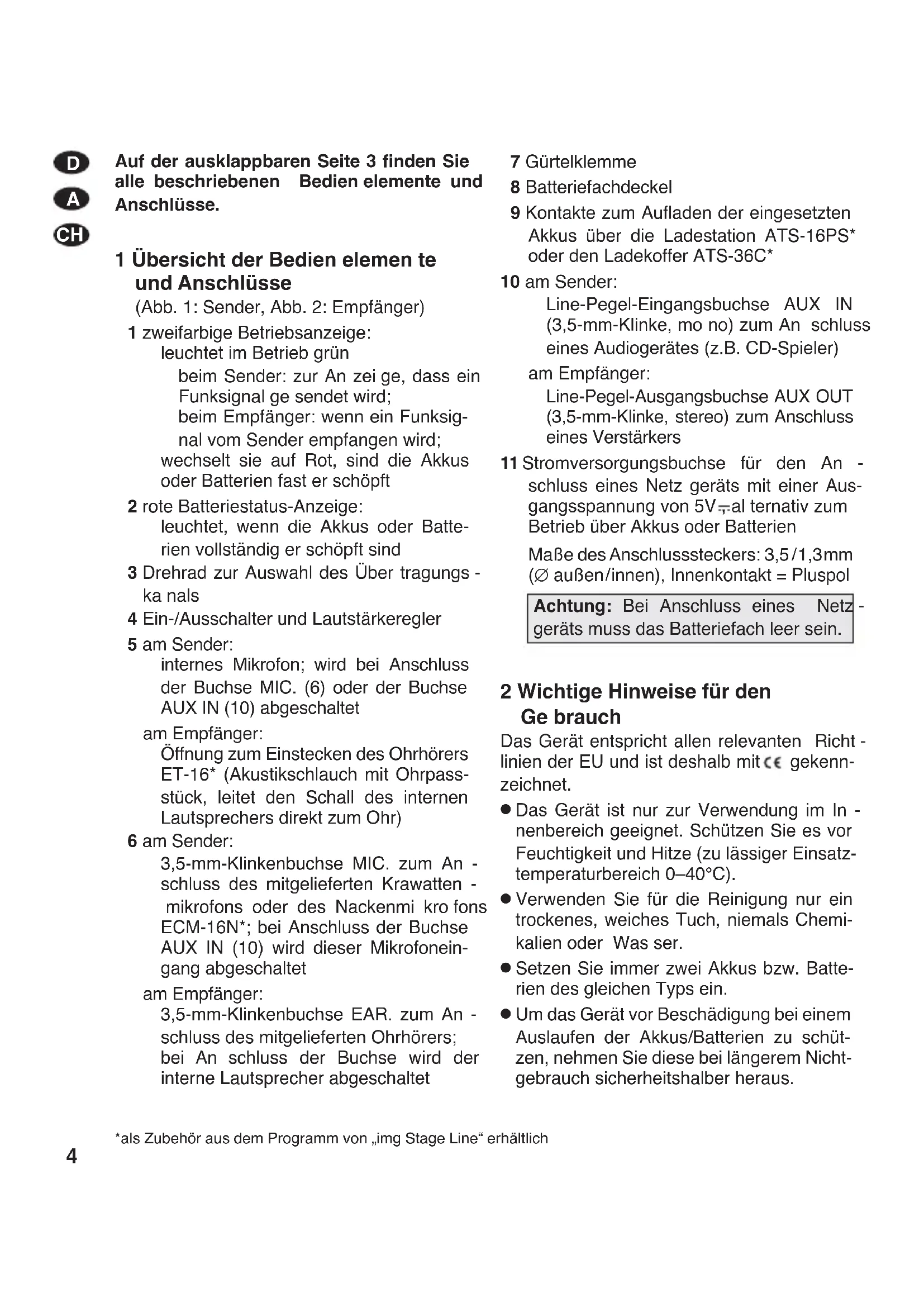

Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedien elemente und Anschlüsse.
1 Übersicht der Bedien elemen te und Anschlüsse
(Abb. 1: Sender, Abb. 2: Empfänger)
1 zweifarbige Betriebsanzeige: leuchtet im Betrieb grün beim Sender: zur An zei ge, dass ein Funksignal ge sendet wird; beim Empfänger: wenn ein Funksignal vom Sender empfangen wird; wechselt sie auf Rot, sind die Akkus oder Batterien fast er schöpft
2 rote Batteriestatus-Anzeige: leuchtet, wenn die Akkus oder Batterien vollständig er schöpft sind
3 Drehrad zur Auswahl des Über tragungs - ka nals
4 Ein-/Ausschalter und Lautstärkeregler
5 am Sender: internes Mikrofon; wird bei Anschluss der Buchse MIC. (6) oder der Buchse AUX IN (10) abgeschaltet
am Empfänger: Öffnung zum Einstecken des Ohrhörers ET-16* (Akustikschlauch mit Ohrpassstück, leitet den Schall des internen Lautsprechers direkt zum Ohr)
6 am Sender: 3,5-mm-Klinkenbuchse MIC. zum An - schluss des mitgelieferten Krawatten - mikrofons oder des Nackenmi kro fons ECM-16N*; bei Anschluss der Buchse AUX IN (10) wird dieser Mikrofoneingang abgeschaltet
am Empfänger: 3,5-mm-Klinkenbuchse EAR. zum An - schluss des mitgelieferten Ohrhörers; bei An schluss der Buchse wird der interne Lautsprecher abgeschaltet
7 Gürtelklemme 8 Batteriefachdeckel 9 Kontakte zum Aufladen der eingesetzten Akkus über die Ladestation ATS-16PS* oder den Ladekoffer ATS-36C*
10 am Sender: Line-Pegel-Eingangsbuchse AUX IN (3,5-mm-Klinke, mo no) zum An schluss eines Audiogerätes (z.B. CD-Spieler) am Empfänger: Line-Pegel-Ausgangsbuchse AUX OUT (3,5-mm-Klinke, stereo) zum Anschluss eines Verstärkers
11 Stromversorgungsbuchse für den An - schluss eines Netz geräts mit einer Ausgangsspannung von 5V _— al ternativ zum Betrieb über Akkus oder Batterien Maße des Anschlusssteckers: 3,5/1,3mm ( außen/innen), Innenkontakt = Pluspol
Achtung: Bei Anschluss eines Netz- geräts muss das Batteriefach leer sein.
2 Wichtige Hinweise für den Ge brauch
Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit € gekennzeichnet.
- Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Feuchtigkeit und Hitze (zu lässiger Einsatztemperaturbereich 0–40°C).
- Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Chemikalien oder Was ser.
- Setzen Sie immer zwei Akkus bzw. Batterien des gleichen Typs ein.
- Um das Gerät vor Beschädigung bei einem Auslaufen der Akkus/Batterien zu schützen, nehmen Sie diese bei längerem Nichtgebrauch sicherheitshalber heraus.
- Wird das Gerät zweckentfremdet, falsch be dient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultieren - de Sach-/Personenschäden und kei ne Garantie für das Gerät übernommen werden.
Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.
Verbrauchte Batterien oder defekte Akkus dürfen nicht in den Hausmüll geworfen werden. Geben Sie sie zur umweltgerechten Entsorgung nur in den Sondermüll (z.B. Sammelbehälter bei Ihrem Einzelhändler).
3 Einsatzmöglichkeiten
Der Sender ATS-16T bildet in Verbindung mit ei nem oder meh reren Empfänger/n ATS-16R ein mo biles Funk-Übertra gungs sys tem Spra che und Musik. Das Sys tem eignet sich speziell für Anwendungen, bei de nen das Signal einer Tonquelle mehreren Personen zugeführt werden soll, z.B. für Grup pen füh - rungen oder mehrsprachige Vorträge. Für die Funkübertragung stehen 16 Kanäle im Frequenz bereich 863 –865MHz zur Ver fü gung. (Zur Nutzung mehrerer Kanäle gleich zeitig siehe Hinweis in Kap. 7.)
3.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL, dass sich der Sender ATS-16T in Über einstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richt linie 1999/5/EG befindet. Die Kon formi täts er klärung kann bei MONACOR INTERNA TIONAL angefordert werden.
Das System ist für den Betrieb in den EU- und EFTA-Staaten all gemein zu ge lassen und an melde- und gebührenfrei.
4 Stromversorgung
Der Sender und der Empfänger können über Akkus, Batterien oder ein 5-V-Netzgerät ge speist werden.
4.1 Akkus oder Batterien
Zwei 1,2-V-NiMH-Ak kus liegen jedem Gerät bei. Zum bequemen und schnellen Aufladen der Akkus sind als Zu behör erhältlich:
- die La de station ATS-16PS (für das Aufla den der Ak kus von bis zu 2 Sen dern/Empfängern gleichzeitig) - der Transport- und Ladekoffer ATS-36C (für das Aufladen der Ak kus von bis zu 36 Sendern/Empfängern gleich zeitig)
Anstelle der Akkus können auch zwei 1,5-V-Mignon-Batterien (AA) verwendet werden.
Zum Einsetzen der Akkus/Batterien
1) Die markierte Fläche auf dem Batteriefachdeckel (8) leicht eindrücken und den für Deckel gleichzeitig nach unten abziehen.
2) Die Akkus/Batterien, so herum wie im Fach aufgedruckt, ein set zen.
3) Den Deckel aufsetzen und einrasten.
4.2 Netzgerät
Ein Netzgerät mit einer Aus gangsspannung von 5V = und einer Dauerbelastbarkeit von 150 mA an die Buchse DC IN 5V (11) anschließen. Für den Anschluss wird ein Klein-span nungs stecker mit den Abmessungen 3,5/1,3mm (Außen-/In nendurchmesser) be -nötigt. Am Innenkontakt des Steckers muss sich der Pluspol befinden.
Achtung: Entfernen Sie vor dem Anschluss eines Netzgeräts immer die Akkus oder Batterien aus dem Batteriefach. Anderenfalls können sowohl sie als auch der Sender/Empfänger beschädigt werden.
5 Signalquelle wählen
Der Sender lässt sich mit einem Mikrofon be - treiben, es kann je doch auch ein Gerät mit Line-Ausgangspegel angeschlossen werden.
a) Mikrofonbetrieb:
- entweder das interne Mikrofon (5) verwenden
- oder ein externes Mikrofon, das bei liegen de Elektret-Krawattenmikrofon oder das als Zube hör erhältliche Nackenmi kro fon ECM-16N, an die Buch se MIC.
(6) an schließen. Bei Anschluss der Buch se ist das interne Mikrofon abgeschaltet. Den Windschutz auf das Mi - krofon aufsetzen und das Mi krofon am Körper anbringen: das Krawattenmikrofon über seinen Hal ter an der Klei dung (z.B. am Re vers) festklemmen bzw. das Nackenmikrofon um den Hals legen.
b) Betrieb mit einem Audiogerät:
Den Ausgang des Audiogeräts (z.B. Kassettenre cor der, CD-Spieler) über einen 3,5-mm-Klin ken stecker an die Buchse AUX IN (10) an schließen. Bei An schluss der Buchse werden sowohl das in terne Mikrofon als auch ein externes Mikrofon an der Buchse MIC. (6) abgeschaltet.
6 Art der Tonwiedergabe wählen
Der Empfänger bietet unterschiedliche Möglichkeiten der Tonwiedergabe.
a) über den internen Lautsprecher:
Der Schall des Lautsprechers kann ent- weder frei abgestrahlt oder über den als Zu behör erhältlichen Akustikschlauch-Ohrhörer ET-16 direkt zum Ohr geleitet werden. Den Akustik schlauch in die da für vorgesehene Öffnung (5) am Emp fänger ste cken und das gelbe Passstück so tief in das Ohr setzen, dass ein sicherer Halt gewährleistet ist.
b) über den beiliegenden Ohrhörer:
Den Ohrhörer an die Buchse EAR. (6) an - schließen und an der Ohrmuschel be fes - tigen. Bei An schluss der Buchse EAR. ist der interne Lautsprecher abgeschaltet.
c) über eine Verstärkeranlage:
Den Verstärker über einen 3,5-mm-Klin - kenstecker an die Stereo-Buchse AUX OUT (10) an schlie ßen.
Hinweis: Der interne Lautsprecher bleibt bei Anschluss der Buchse AUX OUT einge - schal tet. Soll er abgeschaltet wer den, ei nen 3,5-mm-Klin ken stecker in die Buch se EAR. (6) stecken.
7 Inbetriebnahme
1) Am Sender mit dem Drehrad (3) aus den 16 Kanälen (0 bis F) den Kanal auswäh len, auf dem gesendet werden soll: Das Rad so drehen, dass der Pfeil darunter auf den gewünschten Kanal zeigt (so ist z.B. in Abb. 1 der Kanal 0 eingestellt).
Das Drehrad (3) des Empfängers auf den gleichen Ka nal ein stellen.
2) Die Geräte über ihre Klemmen (7) an der Kleidung befestigen, z.B. am Gürtel.
Für die Befestigung der Geräte am Körper sind außerdem als Zu behör erhältlich:
- ATS-16BAG, Schutztasche, die über eine Schlaufe am Gür tel befestigt werden kann

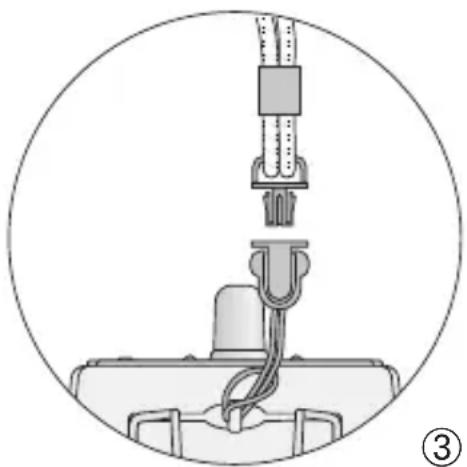

- ATS-16CORD, Hals-Tragekordel (zur Be festigung am Gerät siehe Abb. 3)
3) Zum Einschalten der Geräte den Regler (4) von der Aus-Position OFF nach rechts aufdrehen:
Am Sender leuchtet die LED TX (1) grün und signa lisiert damit, dass ein Funksignal gesendet wird.
Am Empfänger leuchtet erst die rote LED PL (2) kurz auf. Danach leuchtet die LED RX (1) grün und sig na lisiert damit, dass ein Funksignal vom Sender empfangen wird. (Leuchtet sie nicht, überprüfen, ob Sender und Emp fänger auf den gleichen Kanal eingestellt sind).
Wechselt die LED TX bzw. RX (1) auf Rot, sind die Akkus/Batterien fast er schöpft. Erlischt die LED TX bzw. RX und leuchtet stattdessen die LED PL (2), sind die Akkus/Batterien endgültig er schöpft.
4) Mit dem Reg ler (4) am Sender die Laut - stärke für das gesendete Audiosignal ein- stel len und am Emp fänger die Wieder ga belautstär ke einstellen.
5) Bei schlechtem oder gestörtem Empfang überprüfen, ob
a) auf einem anderen Übertragungskanal der Empfang besser ist.
b) der Abstand zwischen Sender und Emp fänger zu groß ist.
c) der Empfang durch Gegenstände in der Übertragungsstrecke gestört ist.
6) Zum Ausschalten der Geräte den Regler (4) ganz nach links auf OFF drehen:
Am Sender leuchtet die LED PL für einige Sekunden auf und erlischt dann ganz.
Am Empfänger blitzt die LED PL kurz auf.
Hinweis für den Mehrkanal-Betrieb
(Betrieb mehrerer ATS-16-Systeme gleichzeitig)
Es lassen sich 5 bis max. 8 Übertragungs - systeme, die auf unterschiedlichen Kanälen senden, gleichzeitig einsetzen. Die Anzahl der Kanäle, die sich parallel nutzen lassen hängt dabei von dem Abstand zwischen den einzelnen Übertragungs systemen, von möglichen orts gebundenen HF-Störquellen und an deren örtlichen Gegebenheiten ab. Bei Verwendung mehrerer Systeme die Kanäle in aufsteigender Reihenfolge belegen (z.B.
für 8 Systeme die Kanäle 0–7) und den räumlichen Abstand zwischen den Systemen möglichst groß halten.
8 Technische Daten
Art des Systems: ..... PLL-Mono-Funk sys tem für Audio-Übertragung
Funkfrequenzbereich: . 863 –865MHz, aufgeteilt in 16 Kanäle
Reichweite: ..... ca. 50m
Rauschunterdrückung: Pilotton- und Noise-Squelch
Einsatztemperatur: ... 0–40°C
Stromversorgung
je Gerät: .... .... .... über die zwei beiliegenden 1,2-V-NiMH-Akkus oder über zwei 1,5-V-Mignon-Batterien (AA) oder über +5V an der Buchse DC IN 5V
Sender ATS-16T
Sendeleistung: ..... ≤10 mW (EIRP)
Audioanschlüsse
Mikrofon: 3,5-mm-Klinke, mono
Line-Eingang: ..... 3,5-mm-Klinke, mono
Abmessungen: ..... 66 × 111 × 35mm
Gewicht: 85g (ohne Akkus)
Empfänger ATS-16R
Ohrhörer
ES-16 (liegt bei): . . . Mono-Ohrhörer, dyna mi sches 32-Ω-Sys tem mit 1,2-m-Ka bel und 3,5-mm-Klinkenste cker
ET-16 (optional): . . . Akustikschlauch mit Silikon-Ohrpassstück, Länge 1m
Line-Ausgang: ..... 3,5-mm-Klinke, stereo
Abmessungen: ..... 66 × 111 × 35mm
Gewicht: ..... 100g (ohne Akkus)
Änderungen vorbehalten.
