| Tipo di prodotto | Sistema di trasmissione audio senza fili (microfono + ricevitore) |
| Marca | IMG STAGE LINE |
| Modello | ATS20R |
| Frequenza radio | 863–865 MHz, 16 canali |
| Portata | Circa 50 m |
| Alimentazione | 2 batterie ricaricabili NiMH 1,2 V (fornite) o 2 pile R6 1,5 V o alimentatore 5 V (non fornito) |
| Dimensioni (trasmettitore/ricevitore) | 66 × 111 × 35 mm (ciascuno) |
| Peso (trasmettitore) | 85 g (senza batterie) |
| Peso (ricevitore) | 100 g (senza batterie) |
| Microfono interno | Sì, sul trasmettitore (disconnesso se presa MIC o AUX IN collegata) |
| Ingresso microfono esterno | Jack 3,5 mm mono (presa MIC) |
| Ingresso linea | Jack 3,5 mm mono (AUX IN) sul trasmettitore |
| Uscita linea | Jack 3,5 mm stereo (AUX OUT) sul ricevitore |
| Uscita auricolare | Jack 3,5 mm (EAR) sul ricevitore |
| Altoparlante interno | Sì, sul ricevitore |
| Temperatura di funzionamento | 0–40 °C |
| Pulizia | Panno asciutto e morbido, niente prodotti chimici né acqua |
| Sicurezza | Utilizzo solo in interni; rimuovere le pile in caso di inutilizzo prolungato; non esporre a umidità o calore eccessivo |
| Accessori inclusi | Microfono a clip elettrete, auricolare ES-16, 2 batterie ricaricabili NiMH per apparecchio, clip da cintura |
| Accessori opzionali | Stazione di ricarica ATS-16PS, custodia di ricarica ATS-36C, microfono ECM-16N, tubo acustico ET-16, borsa ATS-16BAG, cavo ATS-16CORD |
| Riparabilità | Pile/batterie ricaricabili sostituibili dall'utente; per altre riparazioni, contattare un centro assistenza autorizzato |
Domande frequenti - ATS20R IMG STAGE LINE
Domande degli utenti su ATS20R IMG STAGE LINE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Microfono in formato PDF gratuitamente! Trova il tuo manuale ATS20R - IMG STAGE LINE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ATS20R del marchio IMG STAGE LINE.
MANUALE UTENTE ATS20R IMG STAGE LINE
/ Prima di accendere ...
Vi auguriamo buon divertimento con il Vostro nu ovo apparecchio “img Stage Line”. Vi preghiamo di leggere attentamente le presenti istruzioni prima della messa in funzione e di conservarle per un uso futuro.
Il testo italiano comincia a pa gina 16.
A pagina 3, se aperta completamente, ve - drete sempre gli elementi di comando e i collegamenti descritti.
1 Elementi di comando e collegamenti
(Fig. 1: Trasmettitore, fig. 2: Ricevitore)
1 Spia bicolore di funzionamento: verde durante il funzionamento sul trasmettitore: per indicare che viene trasmesso un segnale radio sul ricevitore: quando riceve un se - gnale radio dal trasmettitore; diventa rossa, se le batterie (ricaricabili o non) sono quasi scariche
2 Spia rossa dello stato della batteria: si accende quando le batterie (ricari - cabili o non) sono completamente sca- riche
3 Manopola per scegliere il canale di trasmissione
4 Interruttore on/off e regolatore del volume
5 Sul trasmettitore: Microfono interno; è disattivato in caso di collegamento della presa MIC. (6) o AUX IN (10)
sul ricevitore:
Apertura per inserire l'auricolare ET-16* (tubo acustico con attacco per l'orec - chio, porta il suono dell'altoparlante interno direttamente all'orecchio)
6 Sul trasmettitore:
Presa jack 3,5mm MIC per il collegamento del microfono cravatta in dotazione oppure del microfono con supporto per nuca ECM-16N*; se è collegata la presa AUX IN (10), questo ingresso per microfono è disattivato
sul ricevitore:
Presa jack 3,5mm EAR. per il collegamento dell'auricolare in dotazione; se è collegata questa presa, l'altoparlante interno è disattivato
7 Clip da cintura
9 Contatti per caricare le batterie ricaricabili tramite la stazione di carica ATS-16PS* oppure tramite la valigetta di carica ATS-36C*
10 Sul trasmettitore:
Ingresso Line AUX IN (presa jack 3,5mm, mono) per il collegamento di un apparecchio audio (p.es. lettore CD)
sul ricevitore:
Uscita Line AUX OUT (presa jack 3,5mm, stereo) per il collegamento di un amplificatore
11 Presa d'alimentazione per il collegamento di un alimentatore con tensione d'uscita di 5V, in alternativa al funzionamento tramite batterie
dimensioni spinotto:
3,5/1,3mm (∅esterno/interno),
contatto interno = polo positivo
Attenzione: Collegando un alimentatore, il vano batterie deve essere vuoto.
2 Avvertenze importanti per l'impiego
L'apparecchio è conforme a tutte le direttive rilevanti dell'UE e pertanto porta la sigla €
- Lo strumento è previsto solo per l'uso all'interno di locali. Proteggerlo dall'umidità e dal calore (temperatura d'impiego am - mes sa fra 0 e 40°C).
- Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso prodotti chimici o acqua.
- Inserire sempre due batterie (ricaricabili o non) dello stesso tipo.
- Se lo strumento non viene utilizzato per un tempo prolungato conviene togliere le batterie per evitare che perdano, danneggiando lo strumento.
- Nel caso d'uso improprio, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l'apparecchio.
Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.
Non gettare le batterie scariche o difettose nelle immondizie di casa bensì negli appositi contenitori (p.es. presso il vostro rivenditore).
3 Possibilità d'impiego
In combinazione con uno o più ricevitori ATS-16R, il trasmettitore ATS-16T costituisce un sistema mobile di trasmissione senza fili per lingua parlata e per musica. Il sistema si appresta in modo particolare per quelle applicazioni dove una sorgente sonora deve essere portata e più persone, per esempio per la guida di gruppi o per conferenze in più lingue. Per la trasmissione senza fili sono disponibili 16 canali nelle frequenze 863–865MHz. (Per sfruttare più canali contemporaneamente vedi la nota nel cap. 7.)
3.1 Conformità e omologazione
Con la presente, MONACOR INTER NATIONAL dichiara che il trasmettitore ATS-16T è conforme ai requisiti di base e alle relative norme della direttiva 1999/5/CE. La dichiarazione di conformità può essere richiesta alla MONACOR INTERNATIONAL.
Il sistema è omologato per il funziona - mento negli stati UE e EFTA e non richie de registrazione e tasse.
4 Alimentazione
Il trasmettitore e il ricevitore possono essere alimentati con batterie, ricaricabili e non, oppure con un alimentatore 5V.
4.1 Batterie ricaricabili e non
Sono in dotazione ad ogni apparecchio due batterie ricaricabili 1,2V al NiMH. Per ricaricare le batterie in modo comodo e rapido sono disponibili come accessori:
– la stazione di carica ATS-16PS
(per ricaricare contemporaneamente le batterie di un massimo di 2 trasmettitori/ricevitori)
- la valigetta di trasporto e di ricarica ATS-36C
(per ricaricare contemporaneamente le batterie di un massimo di 36 trasmettitori/ricevitori)
Al posto delle batterie ricaricabili si possono utilizzare anche due batterie stilo 1,5V (AA).
Per inserire le batterie:
1) Premere leggermente sul punto marcato del coperchio del vano batterie (8) e sfilare nello stesso tempo il coperchio verso il basso.
2) Inserire le batterie come indicato nel vano stesso.
3) Rimettere il coperchio e chiudere a scatto.
4.2 Alimentatore
Collegare con la presa DC IN 5V (11) un alimentatore con una tensione d'uscita di 5V = e con potenza permanente di 150mA. Per il collegamento è richiesto uno spinotto per alimentazione DC delle dimensioni 3,5/1,3mm (diametro esterno/interno). Il polo positivo deve trovarsi sul contatto interno del connetore.
Attenzione: Prima di collegare un alimentatore, togliere sempre le batterie dal vano batterie. Altrimenti, sia le batterie che il trasmettitore / ricevitore possono subire dei danni.
5 Selezione della sorgente dei segnali
Il trasmettitore può essere comandato per mez zo di un microfono, ma è possibile anche il collegamento di un apparecchio con uscita Line.
a) Funzionamento con microfono:
- Utilizzare il microfono interno (5)
- oppure collegare con la presa MIC (6) un microfono esterno, il microfono a cravatta in dotazione o il microfono con supporto per nuca ECM-16N, disponibile come accessorio. Se è collegata questa presa, il microfono interno è disattivato. Applicare la spugna anti- vento in dotazione sul microfono e fis- sare il microfono sul corpo: il microfono a cravatta ai vestiti (p.es. al bavero) per mezzo del suo clip; il microfono con supporto per nuca intorno collo.
b) Funzionamento con un apparecchio audio: Collegare l'uscita dell'apparecchio audio (p.es. registratore a cassette, lettore CD) con la presa AUX IN (10) servendosi di un jack 3,5mm. Se è collegata questa presa, il microfono interno e anche un microfono esterno collegato con la presa MIC. (6) sono disattivati.
6 Selezione del tipo di riproduzione audio
Il ricevitore offre diverse possibilità di riproduzione audio.
a) tramite l'altoparlante interno:
Il suono dell'altoparlante può essere dif fu - so liberamente oppure può essere portato direttamente all'orecchio per mezzo dell'au ricolare a tubo acustico ET-16 di sponibile come accessorio. Inserire il tubo acustico nell'apposita apertura (5) sul rice vi - tore e posizionare l'attacco giallo dentro l'orecchio in modo da garantire una tenuta sicura.
b) tramite l'auricolare in dotazione:
Collegare l'auricolare con la presa EAR. (6) e fissarlo al padiglione dell'orecchio.
Se è collegata la presa EAR. l'altoparlante interno è disattivato.
c) tramite un impianto di amplificazione:
Collegare l'amplificatore con la presa stereo AUX OUT (10) servendosi di un jack 3,5mm.
N.B.: L'altoparlante interno rimane attivato se è collegata la presa AUX OUT. Per disattivarlo inserire un jack 3,5mm nella presa EAR. (6).
7 Messa in funzione
1) Con la manopola (3) scegliere il canale per la trasmissione fra i 16 canali disponibili (0 a F): girare la manopola in modo tale che la freccia sottostante indichi il canale desiderato (p.es., in fig. 1 è impostato il canale 0).
Impostare lo stesso canale con la manopola (3) del ricevitore.
2) Fissare gli apparecchi ai vestiti, p.es. alla cintura, per mezzo del clip (7).
Per fissare gli apparecchi sul corpo sono disponibili inoltre come accessori:
- ATS-16BAG, borsa protettiva che può essere fissata alla cintura per mezzo di un passante

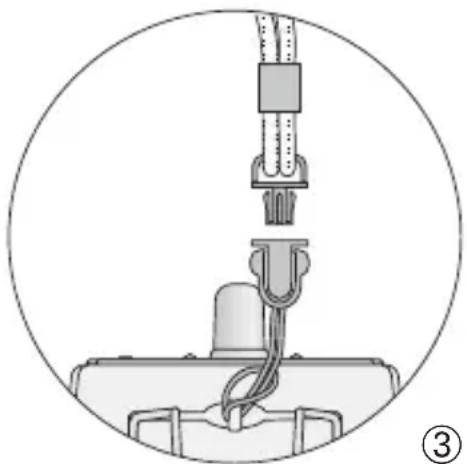

- ATS-16CORD, tracolla (da fissare sul-l'apparecchio, vedi fig. 3)
3) Per accendere gli apparecchi girare il regolatore (4) dalla posizione OFF a destra: Sul trasmettitore, il LED TX (1) si accende di color verde segnalando in tal modo che viene inviato un segnale radio.
Sul ricevitore si accende inizialmente il LED rosso PL (2) per un breve tempo, quindi il LED RX (1) si accende di color verde segnalando in tal modo che riceve un segnale radio dal trasmettitore. (Se non si accende occorre controllare se su trasmettitore e ricevitore è impostato lo stesso canale).
Se i LED risp. TX e RX (1) diventano rossi, vuol dire che le batterie sono quasi scariche. Se si spegne il LED TX o RX e se si accende invece il LED PL (2), vuol dire che le batterie sono scariche definitivamente.
4) Con il regolatore (4), sul trasmettitore im - postare il volume per il segnale audio in - viato e sul ricevitore il volume per la riproduzione.
5) In caso di ricezione cattiva o disturbata controllare se
a) la ricezione è migliore con un altro canale di trasmissione.
b) la distanza fra trasmettitore e ricevitore è troppo grande.
c) la ricezione è disturbata da oggetti sulla via di trasmissione.
6) Per spegnere gli apparecchi, girare il regolatore (4) tutto a sinistra su OFF:
Sul trasmettitore il LED PL si accende per alcuni secondi e si spegne poi.
Sul ricevitore, il LED PL si presenta con un breve lampo.
Note per il funzionamento multicanale (funzionamento contemporaneo di più sistemi ATS-16)
Si possono usare contemporaneamente da 5 a 8 sistemi di trasmissione che utilizzano canali differenti. Il numero di canali che si pos sono impiegare nello stesso tempo di pende dalla distanza fra i singoli sistemi di tra smissione, da possibili sorgenti locali di interferenze HF e da altre circostanze locali. Se si usano più sistemi, occupare i canali in ordine crescente (p.es. per 8 sistemi i canali 0–7) e tenere i sistemi con la massima distanza possibile.
8 Dati tecnici
Tipo del sistema: ..... Sistema radio PLL mono per trasmissione audio
Gamma delle
radiofrequenze: ..... 863–865MHz, suddivisi in 16 canali
Portata: ca. 50m
Soppressione fruscio: . tono pilota e noise-squelch
Temperatura d'esercizio: 0–40°C
Alimentazione
per ogni apparecchio: . con le due batterie ricaricabili al NiMH 1,2V in dotazione oppure con due batterie stilo (AA) 1,5V oppure con +5V alla presa DC IN 5V
Trasmettitore ATS-16T
Potenza di trasmissione: ≤ 10mW (EIRP)
Collegamenti audio
Microfono: .....jack 3,5mm, mono
Ingresso Line: ..... jack 3,5mm, mono
Dimensioni: 66 × 111 × 35mm
Peso: 85g (senza batterie)
Ricevitore ATS-16R
Auricolare
ES-16 (compreso): . auricolare mono, sistema dinamico a 32 Ω con cavo di 1,2m e con jack 3,5mm
ET-16 (opzionale): .. tubo acustico con attacco in silicone per l'orecchio, lunghezza 1m
Uscita Line: ..... jack 3,5mm, stereo
Dimensioni: 66 × 111 × 35mm
Peso: 100g (senza batterie)
Con riserva di modifiche tecniche.
