| Tipo de producto | Sistema de transmisión de audio inalámbrico (micrófono + receptor) |
| Marca | IMG STAGE LINE |
| Modelo | ATS20R |
| Frecuencia de radio | 863–865 MHz, 16 canales |
| Alcance | Aproximadamente 50 m |
| Alimentación | 2 acumuladores NiMH 1,2 V (incluidos) o 2 pilas R6 1,5 V o adaptador de corriente 5 V (no incluido) |
| Dimensiones (emisor/receptor) | 66 × 111 × 35 mm (cada uno) |
| Peso (emisor) | 85 g (sin acumuladores) |
| Peso (receptor) | 100 g (sin acumuladores) |
| Micrófono interno | Sí, en el emisor (desconectado si se conecta la toma MIC o AUX IN) |
| Entrada de micrófono externo | Conector jack 3,5 mm mono (toma MIC) |
| Entrada de línea | Conector jack 3,5 mm mono (AUX IN) en el emisor |
| Salida de línea | Conector jack 3,5 mm estéreo (AUX OUT) en el receptor |
| Salida de auriculares | Conector jack 3,5 mm (EAR.) en el receptor |
| Altavoz interno | Sí, en el receptor |
| Temperatura de funcionamiento | 0–40 °C |
| Limpieza | Paño seco y suave, no use productos químicos ni agua |
| Seguridad | Uso solo en interiores; retire las pilas si no se usa durante mucho tiempo; no exponer a la humedad ni al calor excesivo |
| Accesorios incluidos | Micrófono de solapa electret, auricular ES-16, 2 acumuladores NiMH por dispositivo, clip para cinturón |
| Accesorios opcionales | Estación de carga ATS-16PS, estuche de carga ATS-36C, micrófono ECM-16N, tubo acústico ET-16, bolsa ATS-16BAG, cable ATS-16CORD |
| Reparabilidad | Pilas/acumuladores reemplazables por el usuario; para otras reparaciones, contacte a un servicio autorizado |
Preguntas frecuentes - ATS20R IMG STAGE LINE
Preguntas de los usuarios sobre ATS20R IMG STAGE LINE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Micrófono en formato PDF gratis! Encuentra tus instrucciones ATS20R - IMG STAGE LINE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ATS20R de la marca IMG STAGE LINE.
MANUAL DE USUARIO ATS20R IMG STAGE LINE
E Antes de la utilización ... ...
Le deseamos una buena utilización para su nuevo aparato "img Stage Line". Por favor, lea este manual de instrucciones detalladamente antes de hacer funcionar la unidad y guár-delo para una utilización posterior.

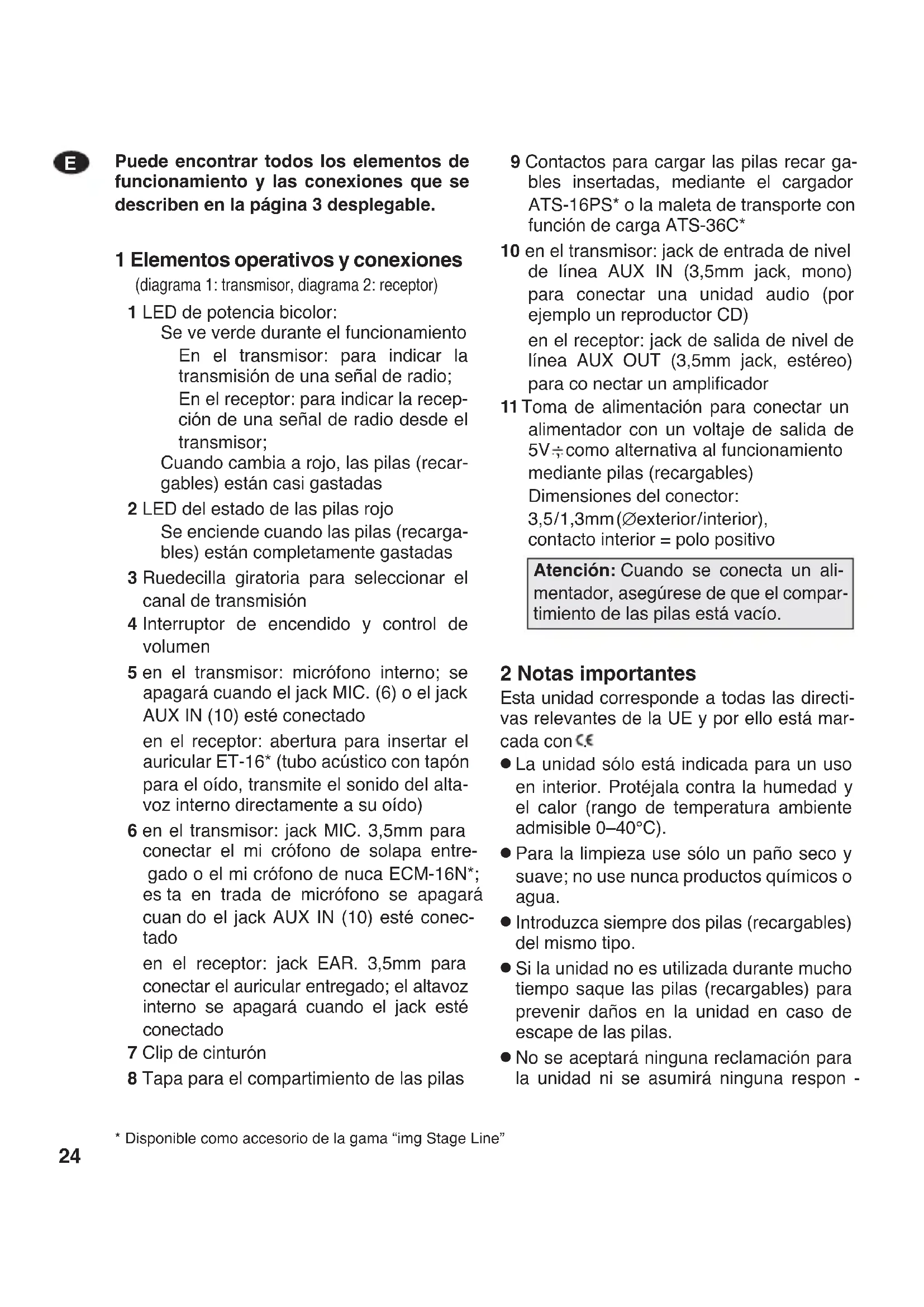

El texto en español empieza en la página 24.
Puede encontrar todos los elementos de funcionamiento y las conexiones que se describen en la página 3 desplegable.
1 Elementos operativos y conexiones
1 LED de potencia bicolor:
Se ve verde durante el funcionamiento En el transmisor: para indicar la transmisión de una señal de radio; En el receptor: para indicar la recepción de una señal de radio desde el transmisor; Cuando cambia a rojo, las pilas (recargables) están casi gastadas
2 LED del estado de las pilas rojo
Se enciende cuando las pilas (recargables) están completamente gastadas
3 Ruedecilla giratoria para seleccionar el canal de transmisión
4 Interruptor de encendido y control de volumen
5 en el transmisor: micrófono interno; se apagará cuando el jack MIC. (6) o el jack AUX IN (10) esté conectado
en el receptor: abertura para insertar el auricular ET-16* (tubo acústico con tapón para el oído, transmite el sonido del alta-voz interno directamente a su oído)
6 en el transmisor: jack MIC. 3,5mm para conectar el mi crófono de solapa entregado o el mi crófono de nuca ECM-16N*; es ta en trada de micrófono se apagará cuan do el jack AUX IN (10) esté conectado
en el receptor: jack EAR. 3,5mm para conectar el auricular entregado; el altavoz interno se apagará cuando el jack esté conectado
7 Clip de cinturón
8 Tapa para el compartimiento de las pilas
9 Contactos para cargar las pilas recar gables insertadas, mediante el cargador ATS-16PS* o la maleta de transporte con función de carga ATS-36C*
10 en el transmisor: jack de entrada de nivel de línea AUX IN (3,5mm jack, mono) para conectar una unidad audio (por ejemplo un reproductor CD) en el receptor: jack de salida de nivel de línea AUX OUT (3,5mm jack, estéreo) para co nectar un amplificador
11 Toma de alimentación para conectar un alimentador con un voltaje de salida de 5V÷ como alternativa al funcionamiento mediante pilas (recargables) Dimensiones del conector: 3,5/1,3mm (∅exterior/interior), contacto interior = polo positivo
Atención: Cuando se conecta un alimentador, asegúrese de que el compartimiento de las pilas está vacío.
2 Notas importantes
Esta unidad corresponde a todas las directivas relevantes de la UE y por ello está marcada con c.€
- La unidad sólo está indicada para un uso en interior. Protéjala contra la humedad y el calor (rango de temperatura ambiente admisible 0–40°C).
- Para la limpieza use sólo un paño seco y suave; no use nunca productos químicos o agua.
- Introduzca siempre dos pilas (recargables) del mismo tipo.
- Si la unidad no es utilizada durante mucho tiempo saque las pilas (recargables) para prevenir daños en la unidad en caso de escape de las pilas.
- No se aceptará ninguna reclamación para la unidad ni se asumirá ninguna respon -
sabi lidad en caso de daños personales o mate riales si la unidad es utilizada para fines dis tintos de los que fueron originalmente con cebidos, si no es correctamente utilizada o si no es reparada de manera experta.
Si la unidad se retira del funcionamiento definitivamente, llévela a una planta de reciclaje local para su eliminación no dañina para el medio ambiente.
No tire nunca las pilas gastadas a la basura domés tica: llévelas siempre a una eliminación de residuos especial (por ejemplo a un container en su distribuidor).
3 Usos
Combinado con un receptor o varios receptores del tipo ATS-16R, el transmisor ATS-16T crea un sistema de transmisión móvil sin hilo para habla y música. Este sistema es ideal para cualquier aplicación donde la señal de una fuente de audio se transmita a varias personas, por ejemplo para guías turísticos o conferencias multilingües. Para la transmisión sin hilo están disponibles 16 canales en la gama de frecuencia de 863–865MHz. (Para el uso simultáneo de varios canales vea la nota en el capítulo 7.)
3.1 Conformidad y aprobación
Con la presente, MONACOR INTERNATIO - NAL declara que el transmisor ATS-16T es acorde a los requisitos básicos y a las demás regulaciones per tinentes de la Directiva 1999/5/EC. La declaración de conformidad está disponible bajo petición en MONACOR INTERNATIONAL.
El transmisor está libre de licencia y está aprobado de manera general para el funciona miento en la UE y en los países de la AELC.
4 Alimentación
El transmisor y el receptor pueden ser alimentados por pilas, pilas recargables, o un alimentador de 5V.
4.1 Pilas (recargables)
Cada unidad se entrega con dos pilas recargables 1,2V NiMH. Para una carga rápida y adecuada de estas pilas, son necesarios los siguientes productos como accesorio:
– la estación cargadora ATS-16PS
(para cargar las pilas de hasta 2 transmisores/receptores al mismo tiempo)
- la maleta de transporte cargadora ATS-36C
(para cargar las pilas de hasta 36 transmisores/receptores al mismo tiempo)
En vez de pilas recargables pueden usarse dos pilas 1,5V AA.
Para insertar las pilas (recargables):
1) Presione ligeramente el área marcada en la tapa del compartimiento de las pilas (8) mientras tira la tapa hacia abajo.
2) Inserte las pilas (recargables) con sus conexiones positivas y negativas como indica en el compartimiento.
3) Vuelva a colocar la tapa y ajústela en su sitio.
4.2 Alimentador
Conecte un alimentador con un voltaje de salida de 5V=y un nivel permanente de 150mA a la toma DC IN 5V (11). Para la conexión, se necesita un conector de bajo voltaje con dimensiones 3,5/1,3 mm (diámetro exterior / interior). El polo positivo debe estar en el contacto interior del conector.
Atención: Para prevenir daños en las pilas o en el transmisor / receptor, extraiga siempre las pilas (recargables) del compartimiento de las pilas antes de conectar un alimentador.
E
5 Selección de la fuente de señal
El transmisor puede ser utilizado con un micrófono, sin embargo, también puede ser conectada una unidad con nivel de salida de línea.
a) Utilización del micrófono:
– O bien utilice el micrófono interno (5)
- O bien conecte un micrófono externo, el micrófono de solapa electret entregado o el micrófono de nuca ECM-16N disponible como accesorio, al jack MIC. (6). Cuando el jack está conectado, el mi crófono interno se apagará. Coloque la protección para el viento al micrófono y sujete el micrófono a su cuerpo: sujete el micrófono de solapa a su ropa (por ejemplo en la solapa) mediante su clip o ponga el micrófono de nuca alrededor de su cuello.
b) Utilización con una unidad audio:
Conecte la salida de la unidad audio (por ejemplo un cassette, un reproductor CD...) mediante un enchufe 3,5mm al jack AUX IN (10). Cuando conecte el jack, tanto el micrófono interno como un micrófono externo conectado al jack MIC. (6) se apagarán.
6 Seleccionando la reproducción de sonido
El receptor ofrece diferentes maneras de reproducir el sonido.
a) a través del altavoz interno:
El sonido del altavoz puede o bien ser radiado libremente o bien ser directamente transmitido a su oído mediante el auricular de tubo acústico ET-16 disponible como accesorio. Coloque el tubo acústico en la abertura (5) del receptor e inserte el tapón para el oído amarillo en su oído de manera que se asegure un buen ajuste.
b) a través del auricular entregado:
Conecte el auricular al jack EAR. (6) y sujételo a su oído. Cuando conecte el jack EAR., el altavoz interno se apagará.
c) a través de un sistema amplificador:
Conecte el amplificador a través de un en-chufe 3,5mm al jack estéreo AUX OUT (10).
Nota: Cuando conecte el jack AUX OUT, el altavoz interno continúa encendido. Pa ra apagarlo, conecte un enchufe 3,5mm al jack EAR. (6).
7 Utilización
1) Con la ruedecilla giratoria (3) en el trans-misor, seleccione el canal para la transmi-sión de entre los 16 canales (0 a F): Gire la ruedecilla de manera que la flecha de debajo apunte hacia el canal deseado (en el diagrama 1 está ajustado el canal 0 como ejemplo).
Ponga la ruedecilla giratoria (3) en el receptor en el mismo canal.
2) Sujete las unidades a su ropa, por ejemplo a su cinturón, mediante sus clips (7).
Para sujetar las unidades a su cuerpo, están disponibles los siguientes artículos como accesorio:
- ATS-16BAG, bolsa protectora, para sujetarla a su cinturón mediante un lazo

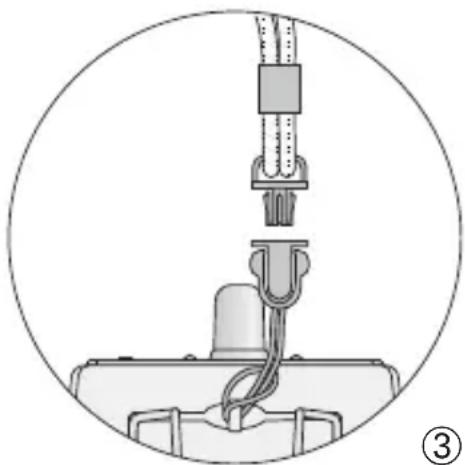

- ATS-16CORD, cordón para el cuello (para sujetarlo a la unidad vea el diagrama 3)
3) Para encender las unidades, gire el control (4) desde la posición OFF en el sentido de las agujas del reloj:
En el transmisor, el LED TX (1) se ilumina en verde para indicar la transmisión de una señal de radio.
En el receptor, el LED PL (2) rojo se ilumina brevemente al principio. Luego, el LED RX (1) se ilumina en verde para indicar la recepción de una señal de radio desde el transmisor. (Si no, compruebe que el transmisor y el receptor han sido ajustados en el mismo canal.)
Cuando el LED TX o RX (1) cambia a rojo, las pilas (recargables) casi están gastadas. Cuan do el LED TX o RX se apaga y el LED PL (2) rojo se enciende en su lugar, las pilas (recargables) están completamente gastadas.
4) Con el control (4), ajuste el volumen para la señal audio transmitida en el transmisor y el volumen de reproducción en el receptor.
5) En caso de recepción pobre o interrumpida compruebe si:
a) la recepción puede mejorarse usando un canal de transmisión distinto.
b) el transmisor y el receptor están colocados demasiado lejos el uno del otro.
c) la recepción se ve alterada por objetos en la zona de transmisión.
6) Para apagar las unidades, tire el control (4) hacia la izquierda hasta el máximo en la posición OFF:
En el transmisor, el LED PL se ilumina durante algunos segundos antes de que se apague completamente. En el receptor, el LED PL se ilumina brevemente.
Nota concerniente al uso de multicanales
(Functionamiento simultáneo de varios sistemas ATS-16) Es posible utilizar simultáneamente de 5 a 8 sistemas de transmisión como máximo funcionando en diferentes canales. El número de canales a ser usados en paralelo depende de la distancia entre los sistemas de trans misión individuales, de cualquier fuente de interferencia fija de radio frecuencia, y otras condiciones locales. Cuando utilice varios sistemas, asigne los canales en orden ascendente (por ejemplo para 8 sistemas, use los canales 0–7) y mantenga los sistemas tan lejos como sea posible el uno del otro.
8 Características técnicas
Tipo de sistema: ..... PLL sistema sin hilo mono para transmisión audio
Índice de
frecuencia radio: ..... 863–865 MHz, dividido en 16 canales
Supresión de ruido: ... tono piloto y noise squelch
Temperatura ambiente: 0–40 °C
Alimentación para
cada unidad: ..... mediante las dos pilas 1,2V NiMH recargables entregadas o mediante dos pilas 1,5V AA o mediante +5V en la toma DC IN 5V
Transmisor ATS-16T
Potencia de transmisión: ≤ 10mW (EIRP)
Conexiones audio
Micrófono: ..... 3,5mm jack, mono
Entrada Línea: .... 3,5mm jack, mono
Dimensiones: ..... 66 × 111 × 35mm
Peso: 85g (sin pilas recargables)
Receptor ATS-16R
Auricular
ES-16 (entregado): . auricular mono, sistema dinámico 32Ω con cable de 1,2 m y enchufe de 3,5 mm
ET-16 (opcional): .. tubo acústico con tapón para el oído de silicona, longitud 1m
Salida Línea: ..... jack 3,5mm, estéreo
Dimensiones: ..... 66 × 111 × 35mm
Peso: 100g (sin pilas recargables)
Sujeto a modificaciones técnicas.
Manual de instrucciones protegido por el copyright de MONACOR® INTERNATIONAL GmbH & Co. KG.
Toda reproducción mismo parcial para fines comerciales está prohibida.
