| Terméktípus | Vezeték nélküli audioátviteli rendszer (mikrofon + vevő) |
| Márka | IMG STAGE LINE |
| Modell | ATS20R |
| Rádiófrekvencia | 863–865 MHz, 16 csatorna |
| Hatótávolság | Körülbelül 50 m |
| Tápellátás | 2 NiMH 1,2 V akkumulátor (mellékelve) vagy 2 R6 1,5 V elem vagy 5 V hálózati adapter (nem mellékelve) |
| Méretek (adó/vevő) | 66 × 111 × 35 mm (mindegyik) |
| Tömeg (adó) | 85 g (akkumulátorok nélkül) |
| Tömeg (vevő) | 100 g (akkumulátorok nélkül) |
| Beépített mikrofon | Igen, az adón (kikapcsol, ha MIC vagy AUX IN csatlakozó be van dugva) |
| Külső mikrofon bemenet | Jack 3,5 mm mono (MIC csatlakozó) |
| Vonalbemenet | Jack 3,5 mm mono (AUX IN) az adón |
| Vonal kimenet | Jack 3,5 mm sztereó (AUX OUT) a vevőn |
| Fejhallgató kimenet | Jack 3,5 mm (EAR.) a vevőn |
| Beépített hangszóró | Igen, a vevőn |
| Üzemi hőmérséklet | 0–40 °C |
| Tisztítás | Száraz, puha ruhával, vegyszerek és víz nélkül |
| Biztonság | Csak beltéri használatra; hosszabb használaton kívül vegye ki az elemeket; ne tegye ki nedvességnek vagy túlzott hőnek |
| Tartozékok | Elektret nyakkendőmikrofon, ES-16 fülhallgató, 2 NiMH akkumulátor készülékenként, övcsipesz |
| Opcionális tartozékok | Töltőállomás ATS-16PS, töltődoboz ATS-36C, mikrofon ECM-16N, akusztikus cső ET-16, táska ATS-16BAG, kábel ATS-16CORD |
| Javíthatóság | Elemek/akkumulátorok cserélhetők a felhasználó által; egyéb javításhoz forduljon hivatalos szervizhez |
Gyakran ismételt kérdések - ATS20R IMG STAGE LINE
Felhasználói kérdések a következőről ATS20R IMG STAGE LINE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Mikrofon PDF formátumban ingyenesen! Találja meg kézikönyvét ATS20R - IMG STAGE LINE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ATS20R márka IMG STAGE LINE.
HASZNÁLATI ÚTMUTATÓ ATS20R IMG STAGE LINE
H Mielőtt bekapcsolná ...
Reméljük, elégedett lesz az "img Stage Line" új berendezésével. Kérjük, figyelmesen olvassa el a használati utasítást mielőtt üzembe helyezné a készüléket, és tartsa kéznél azt a későbbi hasz nálat miatt.
A magyar nyelvű szöveg a 33. ol da lon kezdődik.

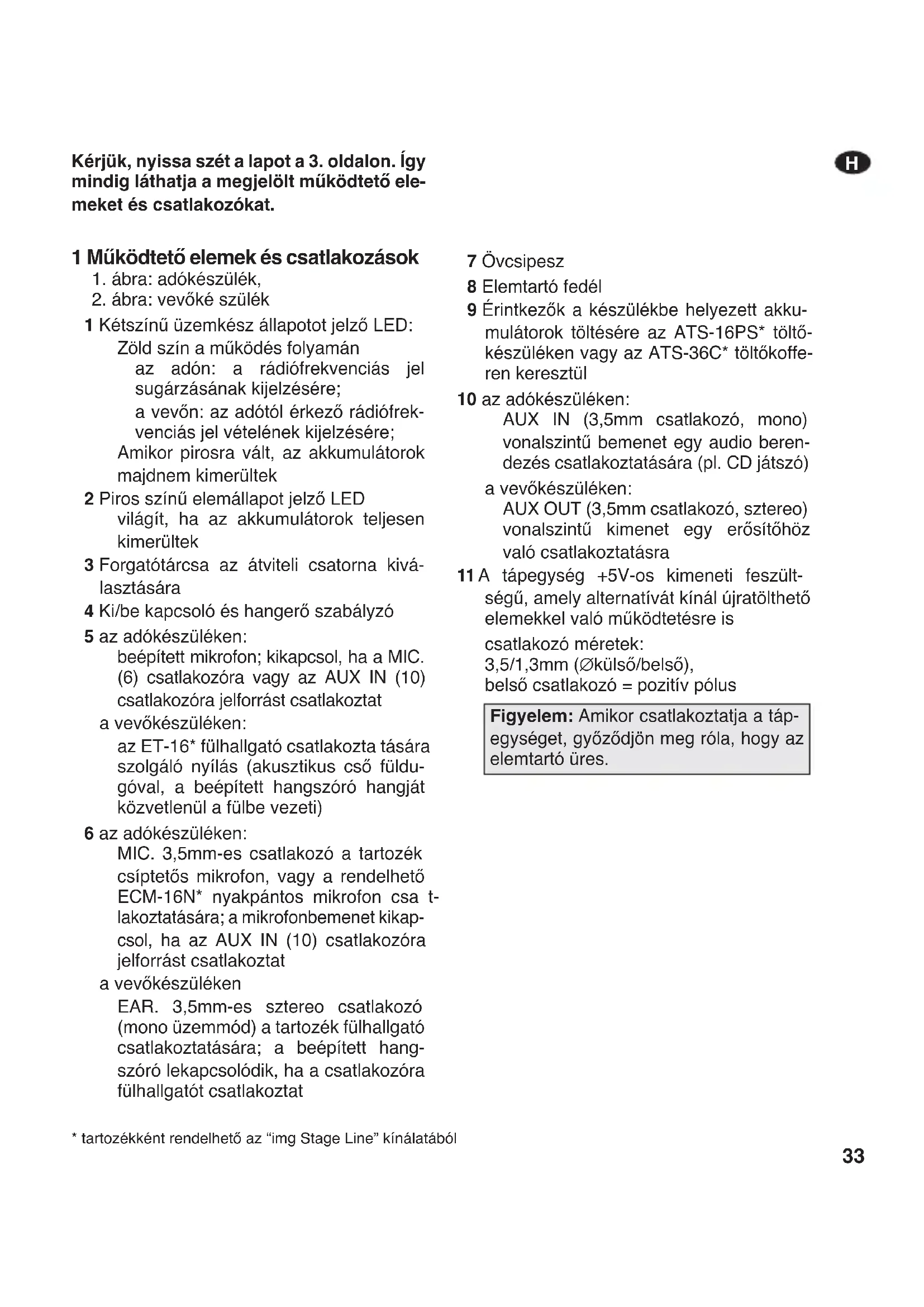

Kérjük, nyissa szét a lapot a 3. oldalon. Így mindig láthatja a megjelölt működtető elemeket és csatlakozókat.

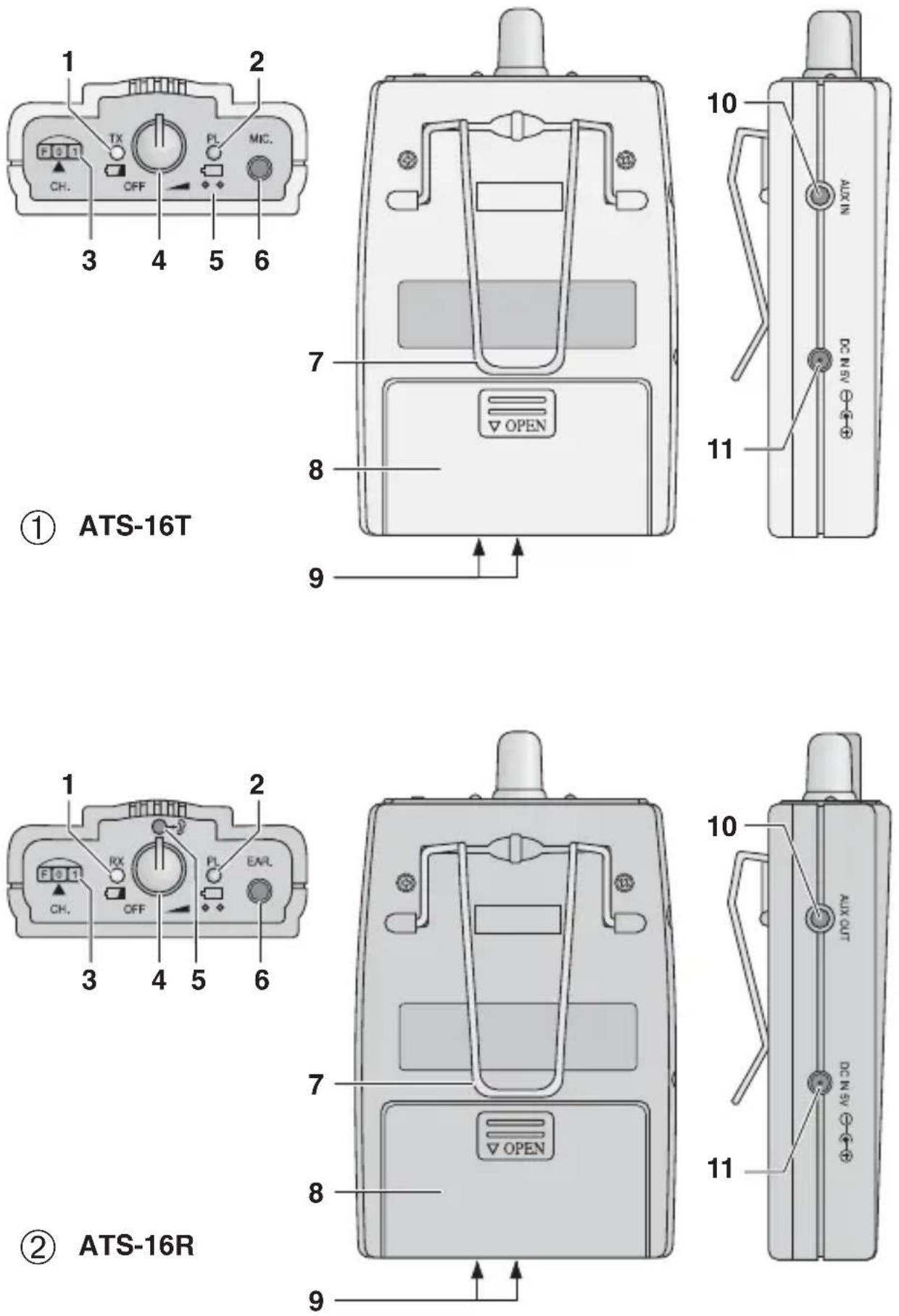

1 Működtető elemek és csatlakozások
- ábra: adókészülék,
- ábra: vevőké szülék
1 Kétszínű üzemkész állapotot jelző LED:
Zöld szín a működés folyamán
az adón: a rádiófrekvenciás jel sugárzásának kijelzésére;
a vevőn: az adótól érkező rádiófrekvenciás jel vételének kijelzésére;
Amikor pirosra vált, az akkumulátorok majdnem kimerültek
2 Piros színű elemállapot jelző LED világít, ha az akkumulátorok teljesen kimerültek
3 Forgatótárcsa az átviteli csatorna kiválasztására
4 Ki/be kapcsoló és hangerő szabályzó
5 az adókészüléken:
beépített mikrofon; kikapcsol, ha a MIC.
(6) csatlakozóra vagy az AUX IN (10)
csatlakozóra jelforrást csatlakoztat
a vevőkészüléken: az ET-16* fülhallgató csatlakozta tására szolgáló nyílás (akusztikus cső füldugóval, a beépített hangszóró hangját közvetlenül a fülbe vezeti)
6 az adókészüléken: MIC. 3,5mm-es csatlakozó a tartozék csíptetős mikrofon, vagy a rendelhető ECM-16N* nyakpántos mikrofon csa tlakoztatására; a mikrofonbemenet kikapcsol, ha az AUX IN (10) csatlakozóra jelforrást csatlakoztat
a vevőkészüléken EAR. 3,5mm-es sztereo csatlakozó (mono üzemmód) a tartozék fülhallgató csatlakoztatására; a beépített hangszóró lekapcsolódik, ha a csatlakozóra fülhallgató csatlakoztat
7 Övcsipesz
8 Elemtartó fedél
9 Érintkezők a készülékbe helyezett akku- mulátorok töltésére az ATS-16PS* töltő- készüléken vagy az ATS-36C* töltőkoffer- en keresztül
10 az adókészüléken:
AUX IN (3,5mm csatlakozó, mono) vonalszintű bemenet egy audio berendezés csatlakoztatására (pl. CD játszó) a vevőkészüléken: AUX OUT (3,5mm csatlakozó, sztereo) vonalszintű kimenet egy erősítőhöz való csatlakoztatásra
11 A tápegység +5V-os kimeneti feszült- ségű, amely alternatívát kínál újratölthető elemekkel való működtetésre is csatlakozó méretek: 3,5/1,3mm (∅külső/belső), belső csatlakozó = pozitív pólus
Figyelem: Amikor csatlakoztatja a tápegységet, győződjön meg róla, hogy az elemtartó üres.
2 Fontos megjegyzés
E berendezés valamennyi vonatkozó EU előírásnak megfelel, minek értelmében ellát-tuk a cemblémával.
- A berendezés csak beltéri használatra alkalmas. Óvja nedvességtől és hőtől (mű - kö dési hőmérséklet tartó mány 0–40°C).
- Tisztításhoz csak száraz lágy törlőkendőt használjon; sose használjon vegyszert vagy vizet.
- Mindig két azonos típusú elemet (akkumulátort) helyezzen a készülékbe.
- Ha a készüléket hosszabb ideig nem használja, távolítsa el az elemeket (akkumulátorokat) mege lőzendő az elemszivárgásból adódó meghibásodást.
- Nem rendeltetésszerű használat, hibás kezelés valamint szakszerűtlen javítás miatt fellépő esetleges károkért felelősséget nem vállalunk. A készülék kinyitása esetén mindennemű garancia megszűnik.
Ha a készüléket végérvényesen használaton kívül helyezi, juttassa el azt a helyi újrahasznosító telepre a környezetkímélő ártalmatla nítás érdekében.
Soha ne dobja a kimerült elemeket vagy az elhasználódott akkumulátorokat a háztartási hulladék közé: Mindig juttassa el egy speciális hulladékhasznosítóhoz (pl. helyezze gyűjtőkonténerbe a kiskereskedőnél).
3 Alkalmazás
Egy, vagy több ATS-16R típusú vevőké szülék és egy ATS-16T adókészülék együtt egy beszéd vagy zenei célra alkalmas mobil vezeték nélküli átviteli rendszert alkot. Ez a rendszer ideálisan alkalmas bármely olyan felhasználásra, ahol egy audio jelforrást jelét több emberhez (vagy helyre) szeretnénk továbbítani, pl. idegenvezetés vagy többnyelvű előadás. A vezeték nélküli átvitelre 16 csatorna áll rendelkezésre a 863–865 MHz-es frekvencia-sávban. (Több csatorna egyidejű használata-kor vegye figyelembe a 7. fejezetben található megjegyzést.)
3.1 Megfelelőség és Jóváhagyás
A MONACOR INTERNATIONAL ezúton kijelenti, hogy az ATS-16T adó megfelel az 1999/5/EC direktíva alapvető követelmé -nyeinek és egyéb vonatkozó előírásainak. A megfelelőségi nyilatkozatot kérje a MONACOR INTERNATIONAL-tól.
E rendszer nem engedélyköteles és általánosan jóváhagyott az EU és az EFTA országokban.
4 Tápellátás
Az adó és vevőkészülék működhet ele mekről, akkumulátorokról, vagy egy 5V-os tápegységről.
4.1 Akkumulátoros működés
Minden berendezés két 1,2V-os NiMH akku- mulátorral kerül szállításra. Az akkumu lá to rok gyors és kényelmes töltése a következő berendezésekkel valósítható meg:
– ATS-16PS töltőkészülék
(2 adó/vevő akkumulátorának egyidejű töltésére)
– ATS-36C töltő és hordkoffer
(36 adó/vevő akkumulátorának egyidejű töltésére)
Az akkumulátorok behelyezése:
1) Finoman nyomja meg az elemtartó (8) fedelét a megjelölt helyen, mialatt a fedelet lefelé húzza.
2) Helyezze be az akkumulátorokat az elem-
tartóba a jelzett pozitív és negatív polari-
tásnak megfelelően.
3) Helyezze vissza a fedelet, és pattintsa a helyére.
Az akkumulátorok helyett két 1,5V-os AA méretű elem is használható.
4.2 Tápegység
A tápegységet csatlakoztassa +5V-os kimeneti feszültségre és állandó névleges 150mA teljesítményű DC IN 5V csatlakozásra (11). A kisfeszültségű csatlakozó méretének 3,5 / 1,3mm (külső / belső átmérő) szükséges lennie. A pozitív pólus a csatlakozó belső érintkezője.
Figyelem: Az akkumulátorok (elemek) és / vagy az adó / vevő károsodásának megelőzése érdekében, mindig távolítsa el a (újratölthető) elemeket az elemtartóból a tápegység csatlakoztatása előtt.
5 A jelforrás kiválasztása
Az adókészülék mikrofonnal működik, de vonalszintű kimenettel rendelkező jelforrás is csatlakoztatható hozzá.
a) Mikrofonos működés
Használhatja a beépített mikrofont (5) vagy csatlakoztasson egy külső mikrofont. Erre alkalmas a tartozék elektret csíptetős mikrofon, vagy a rendelhető ECM-16N (nem tartozék) nyakpántos mikrofon, melyet a MIC. (6) bemenetbe kell dugni. Ha egy külső mikrofont csatlakoztat, a beépített mikrofon kikap csolódik. Helyezze fel a szé lárnyékoló szivacsot, majd rögzítse a mikrofont: a csíptetős mikrofont rögzítheti a ruhájára (pl. gallér) a csipesszel, vagy a nyakpántos mikrofont akassza a nyakába.
b) Működés egy vonalszintű berendezéssel Csatlakoztassa az audio berendezés (pl. kazettás magnó, CD játszó) kimenetét egy 3,5mm-es csatlakozóval ellátott összekötő kábel segítségével az adókészülék AUX IN (10) bemenetéhez. A csatlakozó bedugásának pillanatában mind a beépített mikrofon, mind a MIC. (6) bemenetre csatlakoztatott külső mikrofon lekapcsolódik.
6 A hang reprodukálásának kivá lasztása
A vevőkészülék különböző módokat kínál a hang megszólaltatására:
a) a beépített hangszórón keresztül A hangszóró hangja hallgatható egyrészt közvetlenül, másrészt az ET-16 (nem tartozék) akusztikus-cső fülhallgatón kere sztül. Helyezze az akusztikus csövet a vevőkészüléken elhelyezkedő nyílásba (5), majd a sárga fülhallgatót a fülébe oly módon, hogy az biztosan illeszkedjen.
b) a tartozék fülhallgatón keresztül Csatlakoztassa a fülhallgatót az EAR. (6) csatlakozóba, majd helyezze el azt a fülén. Ha a fülhallgatót az EAR. csatlako- zóba csatlakoztatja, a beépített hang szóró lekapcsolódik.
c) egy erősítő rendszeren keresztül Csatlakoztassa az erősítő bemenetét egy 3,5mm-es csatlakozóval ellátott össze kö tö kábel segítségével a vevőberendezés AUX OUT (10) kimenetéhez.
Megjegyzés: Ha az AUX OUT kimenetre berendezést csatlakoztat, a beépített hangszóró bekapcsolva marad. Ennek kikapcsolásához dugjon egy 3,5mm-es mono jack dugót az EAR. (6) csatlakozóba.
H
7 Működés
1) Az adókészüléken lévő forgatótárcsával (3) válassza ki a 16 rendelkezésre álló átviteli csatorna (0–F) közül az Ön által kívánt csatornát: Csavarja a tárcsát a kívánt csatorna számára, melyet a nyíllal szemben olvashat le a tárcsáról (pl. az 1. ábrán a 0 csatorna van kiválasztva).
Állítsa a vevőkészüléken lévő forgató- tárcsát (3) ugyan arra a csatornára
2) Rögzítse a készüléket a ruhájára, pl. az övére az övcsipesszel (7).
A berendezés testhez való rögzítéséhez az alábbi termékek állnak rendelkezésre (nem tartozék):
– ATS-16BAG, védőtáska, mely az övhöz rögzíthető
- ATS-16CORD, nyakba akasztó zsinór (a készülékhez való rögzítést lásd a 3. ábrán)
3) A berendezés bekapcsolásához csavarja el a szabályzót (4) az óramutató járá sának megfelelően az OFF pozícióból:
Az adókészüléken a TX (1) LED zöld fénye a rádiófrekvenciás jel átvitelét jelzi.
A vevőkészüléken a PL (2) LED piros fénye először röviden felvillan. Aztán az RX (1) LED zöld fénye az adókészülék által sugárzott rádiófrekvenciás jel vételét jelzi. (Ha nincs vétel, ellenőrizze, hogy az
adó és vevőkészülék azonos frekvencián működik-e.)
Amikor a TX vagy RX (1) LED piros színre vált, az akkumulátorok (elemek) már majdnem kimerültek. Amikor a TX vagy RX LED kialszik és a piros PL LED (2) világít helyette az akkumulátorok (elemek) teljesen kimerültek.
4) A szabályzóval (4), állítsa be az átvinni kívánt audio jel hangerejét az adóké -szüléken és a visszajátszás hangerejét a vevőkészüléken.
5) Gyenge vagy zavaros vétel esetén ellenőrizze
a) a vétel javítható-e másik átviteli csatorna használatával.
b) az adó és vevőkészülék nincs-e túl messze egymástól.
c) nincs-e túl sok objektum a adó és vevő-készülék között, melyek zavarják a vételt.
6) A berendezés kikapcsolásához állítsa a szabályzót (4) bal szélső OFF állásba:
Az adókészüléken a PL LED pár má sodpercig világítani fog, mielőtt teljesen kialudna.
A vevőkészüléken a PL LED röviden felvillan.
Megjegyzések a többcsatornás műkö déhez
(Több ATS-16 rendszer egyidejű működtetése)
Lehetőség van egy helyen 5-től maximum 8 átviteli rendszer üzemeltetésére különböző átviteli csatornákon. A párhuzamosan használható csatornák száma függ az egyes átviteli csatornák közti különbségtől, a jelen lévő RF zavarjelektől, és egyéb helyi adot tságoktól. Ha több rendszert üzemeltet, a csatorna hozzárendelése növekvő sorrendben történjen (pl. 8 rendszer esetén használja a 0–7 csatornákat), és a berendezéseket tartsa a lehető legnagyobb távolságra egymástól.
8 Technikai adatok
Rendszer típusa: PLL mono vezeték nélküli audio átviteli rendszer
Vivőfrekvencia
tartomány: ..... 863–865MHz, leosztva 16 csatornára
Hatótávolság: ... kb. 50m
Zajelnyomás: . . . pilotjel elnyomás és zaj- zár
Mük. Hömérséklet
tart.: 0–40°C
Tápellátás mindkét
berendezésnek: .. a tartozék 2db. 1,2V-os NiMH akkumulátor vagy két 1,5V-os AA méretű elem (nem tartozék) vagy +5V a DC IN 5V csatlakozón keresztül
ATS-16T adókészülék
Adóteljesítmény: . ≤ 10 mW (EIRP)
Audio csatlakozás
Mikrofon: .... 3,5 mm jack, mono
Vonalszintű
bemenet: ..... 3,5 mm jack, mono
Méretek: ..... 66 × 111 × 35 mm
Súly: ..... 85g (akkumulátorok nélkül)
ATS-16R vevőkészülék
Fülhallgató
ES-16
(tartozék): .... mono fülhallgató, dinamikus 32Ω-os rendszer, 1,2m kábel és 3,5mm-es csatlakozó dugó
ET-16
(nem tartozék): akusztikus cső szilikon füldugóval, hossz 1m
Vonalszintű
kimenet: ..... 3,5 mm jack, sztereo
Méretek: ..... 66 × 111 × 35 mm
Súly: ..... 100g (akkumulátorok nélkül)
A technikai változtatások jogát a gyártó fenn- tartja.
Minden jog fenntartva a MONACOR® INTERNATIONAL GmbH & Co. KG. által. Ezen használati utasítás bármely része semmilyen okból és formában nem sokszorosítható bármilyen kereskedelmi célból.
