MANUALE UTENTE TXS2402SET IMG STAGE LINE

Sistema di radiomikrofoni a 2 canali

Queste istruzioni sono rivolte all'utente senza conoscenze tecniche specifiche. Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservarle per un uso futuro.

A pagina 3, se aperta completamente, vedrete tutti gli elementi di comando e collegamenti descritti.

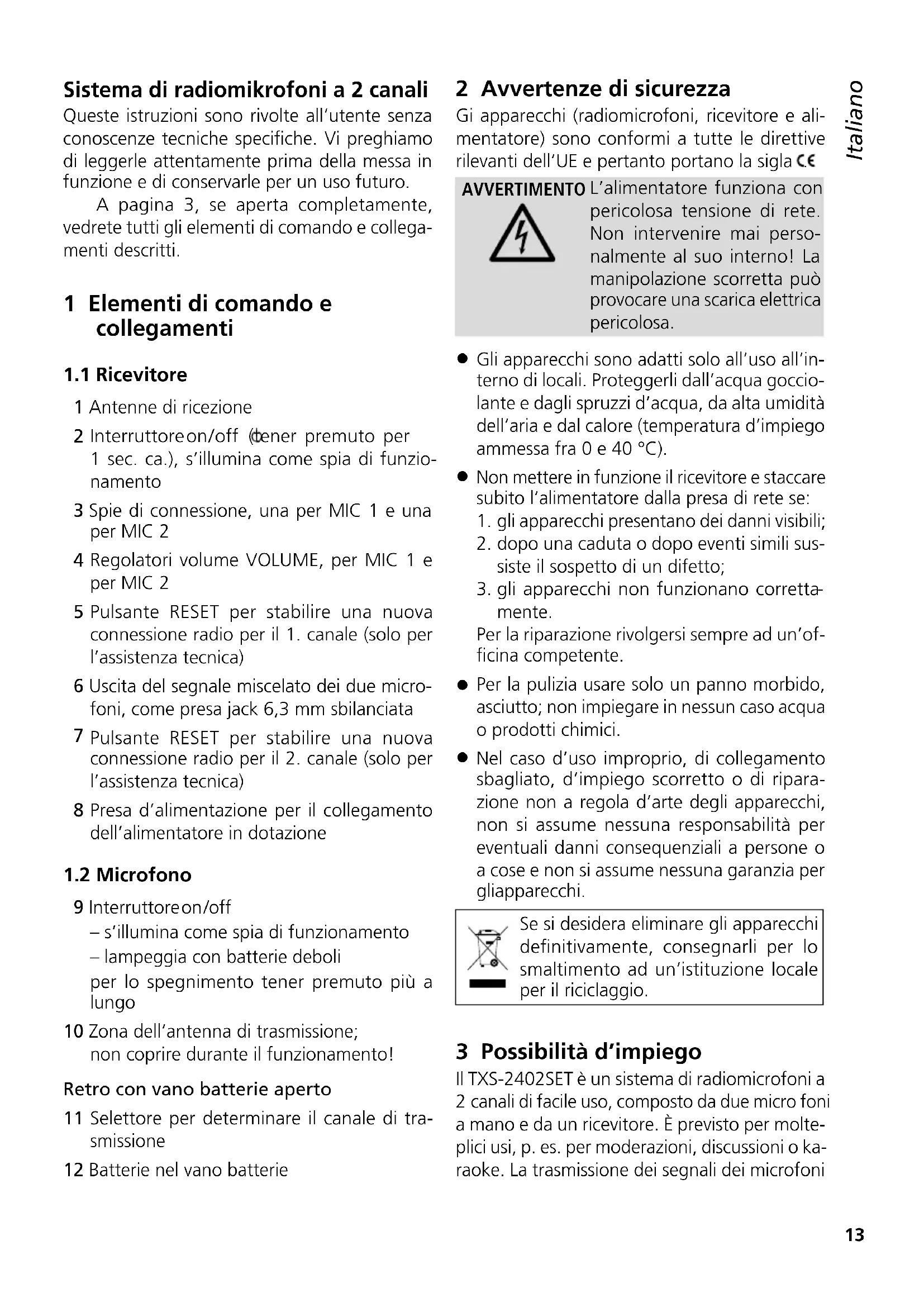

1 Elementi di comando e collegamenti

1.1 Ricevitore

1 Antenne di ricezione
2 Interruttore on/off (tener premuto per 1 sec. ca.), s'illumina come spia di funzionamento
3 Spie di connessione, una per MIC 1 e una per MIC 2
4 Regolatori volume VOLUME, per MIC 1 e per MIC 2
5 Pulsante RESET per stabilire una nuova connessione radio per il 1. canale (solo per l'assistenza tecnica)
6 Uscita del segnale miscelato dei due microfoni, come presa jack 6,3 mm sbilanciata
7 Pulsante RESET per stabilire una nuova connessione radio per il 2. canale (solo per l'assistenza tecnica)
8 Presa d'alimentazione per il collegamento dell'alimentatore in dotazione

1.2 Microfono

9 Interruttoreon/off
- s'illumina come spia di funzionamento
– lampeggia con batterie deboli
per lo spegnimento tener premuto più a lungo
10 Zona dell'antenna di trasmissione; non coprire durante il funzionamento!

11 Selettore per determinare il canale di trasmissione
12 Batterie nel vano batterie

2 Avvertenze di sicurezza

Gi apparecchi (radiomicrofoni, ricevitore e alimentatore) sono conformi a tutte le direttive rilevanti dell'UE e pertanto portano la sigla c€

AVVERTIMENTO

L'alimentatore funziona con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno! La manipolazione scorretta può provocare una scarica elettrica pericolosa.

• Gli apparecchi sono adatti solo all'uso all'interno di locali. Proteggerli dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 e 40 °C).
• Non mettere in funzione il ricevitore e staccare subito l'alimentatore dalla presa di rete se:
• gli apparecchi presentano dei danni visibili;
• dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;

• gli apparecchi non funzionano corretta- mente.
  Per la riparazione rivolgersi sempre ad un'officina competente.

• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.

• Nel caso d'uso improprio, di collegamento sbagliato, d'impiego scorretto o di riparazione non a regola d'arte degli apparecchi, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per gliapparecchi.

Se si desidera eliminare gli apparecchi definitivamente, consegnarli per lo smaltimento ad un'istituzione locale per il riciclaggio.

3 Possibilità d'impiego

Il TXS-2402SET è un sistema di radiomicrofoni a 2 canali di facile uso, composto da due micro foni a mano e da un ricevitore. È previsto per molteplici usi, p. es. per moderazioni, discussioni o karaoke. La trasmissione dei segnali dei microfoni

avviene in modo digitale e con interferenze ridotte su 2 canali selezionabili fra 16 canali nel settore di 2,4 GHz. È possibile l'impiego contemporaneo di due ricevitori con quattro microfoni.

3.1 Conformità e omologazione

La MONACOR INTERNATIONAL dichiara che il sistema di trasmissione TXS-2402SET è conforme ai requisiti di base e alle rimanenti disposizioni in materia della direttiva 2014/53/UE. La dichiarazione di conformità può essere richiesta presso MONACOR INTERNATIONAL.

Il sistema di trasmissione lavora nel settore di 2,4 GHz, è omologato per l'impiego negli stati dell'UE e dell'EFTA, non richiede registrazione ed è esente da tasse.

4 Messa in funzione

1) Collocare il ricevitore (possibilmente all'altezza dei microfoni) e raddrizzare le due antenne (1).
2) Collegare l'uscita del ricevitore OUTPUT (6) con un ingresso Line dell'apparecchio a valle (p. es. mixer, amplificatore). La presa jack 6,3 mm è sbilanciata e fornisce il segnale miscelato dei due canali dei microfoni. Per il collegamento si può usare il cavo in dotazione.
3) Per alimentare i microfoni, spostare il coperchio del vano batterie sul retro dei microfoni in direzione del cestello del microfono e toglierlo. Inserire nel vano batterie due batterie, ricaricabili o non, del tipo stilo (AA), come indicato nel vano stesso e come illustrato in fig. 4.

Richiudere il vano batterie con il suo coperchio.

Non gettare le batterie scariche o difettose nelle immondizie di casa bensì negli appositi contenitori (p. es. presso il vostro rivenditore).

4) Collegare l'alimentatore in dotazione con la presa d'alimentazione (8) sul ricevitore e inserirlo in una presa di rete (230 V/ 50 Hz).

5 Funzionamento

1) Prima della prima accensione, abbassare i regolatori del volume sul ricevitore VOLUME (4) su "1" per entrambi i microfoni.

2) Accendere il ricevitore: tener premuto per 1 sec. ca. il tasto(2) finché s'illumina.

3) Accendere un microfono o entrambi i microfoni con il tasto Ⓧ(9). Il tasto s'illumina durante il funzionamento. Se non s'illumina o se inizia a lampeggiare, è possibile che le batterie siano troppo deboli e che debbano essere sostituite.

1) Prima della prima accensione, abbassare i regolatori del volume sul ricevitore VOLUME (4) su "1" per entrambi i microfoni. 2) Accendere il ricevitore: tener premuto per 1 sec. ca. il tasto(2) finché s'illumina. 3) Accendere un microfono o entrambi i microfoni con il tasto(9). Il tasto s'illumina durante il funzionamento. Se non s'illumina o se inizia a lampeggiare, è possibile che le batterie siano troppo deboli e che debbano essere sostituite.

Dopo l'accensione di un microfono si crea una connessione radio con il ricevitore. Un LED (3) sul ricevitore segnala l'esistenza di una connessione con il relativo microfono. Se un LED non si accende o se si constata il suo sfarfallio nonostante il microfono sia acceso, la causa ne può essere un'interferenze per mezzo dell'altro microfono o di un altro apparecchio. In questo caso conviene cambiare il canale di trasmissione del microfono (Cap. 5.1).

Se la trasmissione continua ad essere disturbata, controllare se

• le batterie nel microfono sono troppo deboli,
• la ricezione è disturbata da oggetti che si trovano nella linea di trasmissione o da altri radiotrasmettitori (p. es. microonde, WLAN, babyphone). Oggetti metallici vicino al trasmettitore o al ricevitore possono compromettere l'effetto direzionale delle antenne,
• la ricezione migliora spostando le antenne (1),
• la distanza fra trasmettitore e ricevitore è troppo grande (portata ca. 20 m in edifici o 30 m all'aperto).

4) Parlare o cantare nel microfono senza coprire la zona dell'antenna di trasmissione (10) perché ciò riduce la portata. Con i regolatori VOLUME (4) per entrambi i microfoni impostare il volume desiderato.

5) Per spegnere un microfono, tener premuto il tasto ⏻(9), finché smette di essere illuminato. Se per più di 5 minuti non si parla nel microfono, si spegne automaticamente per non pesare inutilmente sulle batterie.
6) Dopo l'uso spegnere il ricevitore: tener pre-muto il tasto d(2) per 1 sec. ca. finché smette di essere illuminato. Se il ricevitore non si usa per un certo periodo conviene staccare l'alimentatore dalla presa di rete perché consuma un po' di corrente anche se il ricevitore è spento.

5.1 Cambiare il canale di trasmissione

Se la trasmissione di un microfono è disturbata da parte di un altro apparecchio [si notano dei vuoti nell'audio oppure si vede lo sfarfallio del suo LED di connessione (3)], è possibile cambiare la frequenza di trasmissione. Sono disponibili 16 canali di trasmissione.

1) Spostare il coperchio del cavo batterie sul retro di microfono in direzione del cestello del microfono e toglierlo.
2) Con un piccolo cacciavite portare il selettore (11) in una posizione differente. Con microfono e ricevitore accesi, la nuova connessione può essere controllata subito per mezzo del LED (3).

Per escludere interferenze reciproche fra i due microfoni occorre impostare una distanza minima di 2 canali. La distanza ideale è di 8 canali (i selettori dei due microfoni sono orientati esattamente in direzione opposta).

6 Dati tecnici

Frequenza portante: . . . .2404–2476 MHz, 16 canali

Potenza di trasmissione: .10 mW

Portata: .....20 m (in edifici), 30 m (all'aperto)

Frequenze audio: .....80–12 000 Hz

Fattore di distorsione: ... < 0,1 %

Dinamicità: .....87 dB

Capsula microfonica

Sistema: .....dinamica

Caratteristica

direzionale: . . . . . . . .supercardioide

Pressione sonora max.: 115 dB

Uscita audio: .....100 mV, sbil., jack 6,3 mm

Temperatura d'esercizio: .0–40°C

Alimentazione

Ricevitore: ..... tramite alimentatore in dotazione con 230V/50Hz

Microfono: .....2 × batterie 1,5 V, tipo stilo (AA), durata ca. 26 h

Dimensioni, peso

Ricevitore: .....220 × 45 × 150 mm, 550 g

Microfono: .....∅ 54 × 225 mm, 120 g (senza batterie)

Con riserva di modifiche tecniche.
