MANUALE UTENTE TXS2401SX IMG STAGE LINE

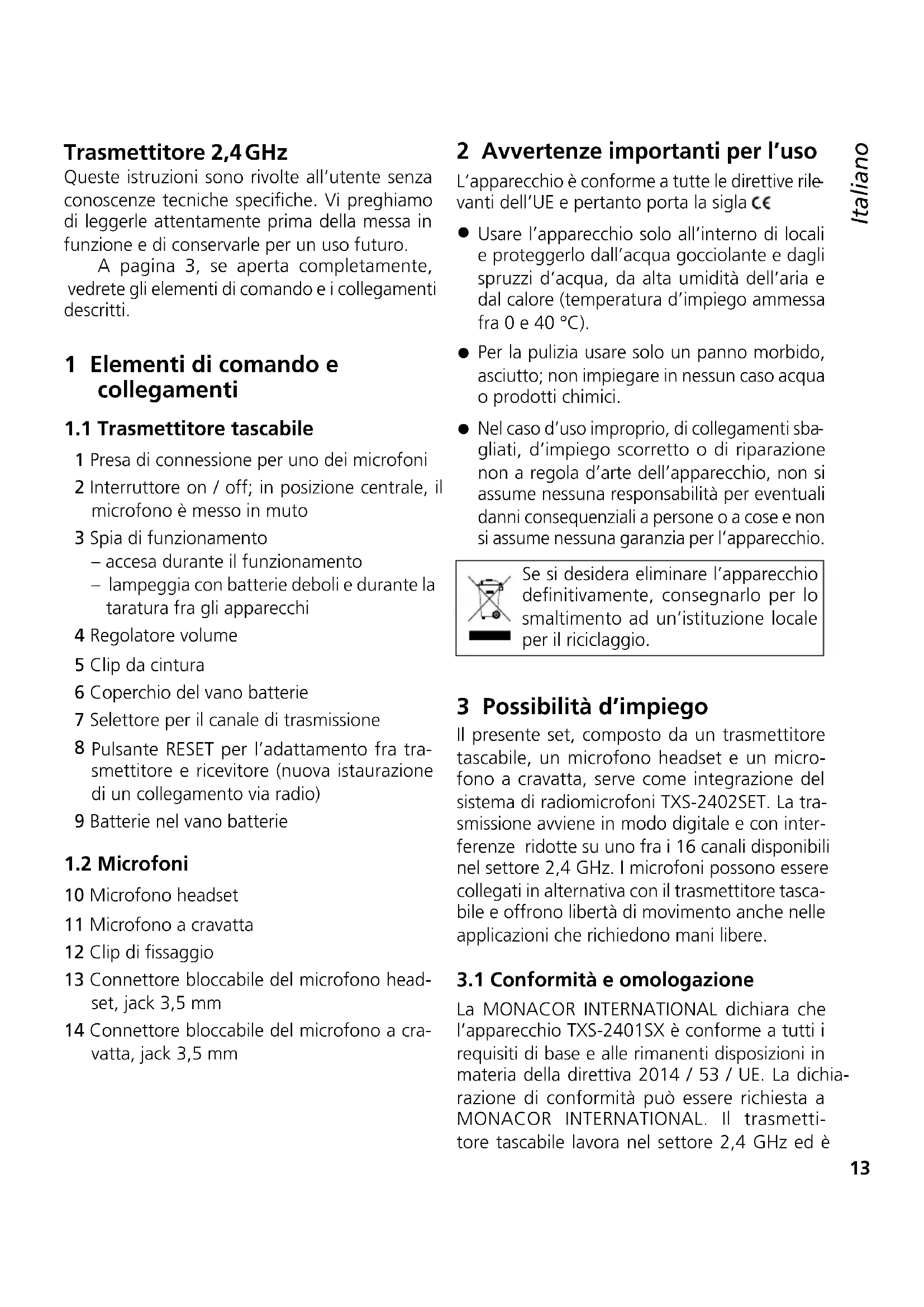

Trasmettitore 2,4 GHz

Queste istruzioni sono rivolte all'utente alla conoscenze tecniche specifiche. Vi preghiamo di leggerle attendamente prima della messa in funzione e di conservarle per un uso futuro.

A pagina 3, se aperta completeness, vedrete gli elementi di lavoro e i collegamenti descritti.

1 Elementi di lavoro e collegamenti

1.1 Trasmettitore tascabile

1 Presa di connessione per uno dei microfoni
2 Interruttore on / off; in posizione centrale, il microfono èesso inuto
3 Spia di funzionamento

• accesa durante il funzionamento
• lampeggia con batterie deboli e durante la taratura fra gli appearecchi

4 Regolatore volume
5 Clip da cintura
6 Coperchio del vano batterie
7 Selettore per il canale di trasmissione
8 Pulsante RESET per l'adattamento fra trasmettitore e ricevitore (nuova istaurazione di un collegamento via radio)
9 Batterie nel vano batterie

1.2 Microfoni

10 Microfono headset
11 Microfono a cravatta
12 Clip di fissaggio
13 Connettore bloccabile del microfono headset, jack 3,5 mm
14 Connettore bloccabile del microfono a cravatta, jack 3,5 mm

2 Avverenze importanti per l'uso

L'apparecchio è conforme a tutte le dirrettive rilevanti dell'UE e pertanto porta la sigla €

• Usare l'apparecchio solo all'interno di locali e proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 e 40^ ).
• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
• Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilità per eventuali danni consequences a persono o a cose e non si assume nessuna garanzia per l'apparecchio.

Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

3 Possibilità d'impiego

Il presente set, composto da un trasmettitore tascabile, un microfono headset e un microfono a cravatta, serve come integrazione del sistema di radiomicrofoni TXS-2402SET. La trasmissione avviene in modo digitale e con interferenze ridotte su uno fra i 16 canali disponibili nel settore 2,4 GHz. I microfoni possono essere collegati in alternatively con il trasmettitore tascabile e offrono libertà di movimento ancche nelle applicazioni che richiedono mani libere.

3.1 Conformità e omologazione

La MONACOR INTERNATIONAL dichiara che l'apparecchio TXS-2401SX è conforme a tutti i requisiti di base e alle rimanenti disposizioni in materia della direttiva 2014 / 53 / UE. La dichiarazione di conformità può essere richiesta a MONACOR INTERNATIONAL. Il trasmetti-tore tascabile lavora nel settore 2,4 GHz ed è

omologato per l'impiego negli stati dell'UE e dell'EFTA e non richiede né registrazione né pagamento di tasse.

4 Messa in funzione

4.1 Alimentazione

1) Staccare il clip da cintura (5), premendo le due linguette di bloccaggio a destra e a sinistra verso il centro e sfilare il clip verso il basso (vedi illustrazione 2).
2) Per insere le batterie, après il coperchio del vano batterie (6) verso il basso. Inserire nel vano batterie (9) due batterie 1,5 V del tipo stilo (AA) con la polarità corretta (vedi illustrazione).
3) Richiudere il coperchio.

Non gettare le batterie scariche o difettose nelle immondizie di casa bensi negli apposti contentitori (p. es. presso il vostro rivenditore).

4.2 Collegamento e fissaggio

Alla presa jack 3,5mm (1) del trasmettitore tascabile collegare il connettore del microfono a cravatta (14) o del microfono headset (13). La tensione continua richiesta per il microfono è disponibile alla presa. La connessione dispone di un blocco per escludere lo distacco involontario. Inserire il connettore nella presa e avvitarlo in senso orario per mezzo del dato di accoppiation.

Con il suo clip (12), fissare il microfono a cravatta (11) p. es. ai vestiti in modo che non sia troppo lontano alla bocca del portatore.

Sistemare il microfono headset sulla testa come individato nell'illustrazione. Portare la capsula del microfono (10) proprio davanti alla bocca in una posizione adatta per parlare. A tale scopo, il braccio del microfono cui è essere piegato in tutte le direzioni.

Il trasmettitore tascabile più essere fissato ai vestiti per mezzo del suo clip da cintura (5). Dop o aver montato le batterie (Cap. 4.1), inseire il clip dal basso nella sua sede fino allo scatto.

5 Funzionamento

1) Prima della prima accensione, portare i due regolatori volume del ricevitore su "1".
2) Accendere il ricevitore.
3) Accendere il trasmettitore tascabile: Spostare l'interruttore (2) tutto a sinistra in posizione ON. Il LED (3) è acceso durante il funzionamento. Se non si accende e se inizia a lampegliare, le batterie possono essere deboli e devono essere sostituite.

Dopo l'accensione del trasmettitore s'instaura un collegamento via radio con il ricevitore. Un LED sul ricevitore segnala una connessione existente con il relativo trasmettitore.

Prima del primo impiego del trasmettitore con un ricevitore, occorre tarare i due apparecchi (Cap. 5.1). Se dopo la taratura e nonostante il trasmettitore sia acceso, il LED non rimane accesso o se sfarfalla, la causa ne cui quod essere l'interferenza nella trasmissione proveniente da un altro trasmettitore. In quello caso cambiare il canale di trasmissione del trasmettitore (Cap. 5.2).

Se la trasmissione continua ad essere distur-
bata, controllare se

• le batterie nel trasmettitore sono troppo deboli;
• la riscione è compromessa da oggetti che si trovano fra trasmettitore e ricevitore o da altri radiotrasmettitori (p. es. microonde, WLAN, babyphone). Oggetti metallici vicini al trasmettitore o al ricevitore possonjo influenzare l'effetto dell'antenna;

• la ricezione migliorara spostando le anteenn di ricezione;

• la distanza fra trasmettitore e ricevitore è troppo grande (portata 20 m ca.).

4) Parlare nel microfono. Con il relative regolatore VOLUME sul ricevitore impostare il volume desiderato. Aprire il regolatore volume (4) del trasmettitore solo al punto da non avere delle distorsioni dell'audio.
5) Per una messa inuto temporanea del microfono, portare l'interruttore (2) in posizione centrale (ST.BY).
6) Per spegnere il trasmettitore, spostare l'interruttore in posizione destra OFF. Se per più di 5 minuti non si parla nel microfono, oppure se è stato什么意思 inuto per la stessa durata, il trasmettitore si spegne automaticamente [il LED (3) si spegne] escludendo in quello modo un consumo inutile delle batterie. Per la nuova accensione spostare l'interruttore brevamente in posizione OFF e quindi nuovamente in posizione ON.

5.1 Taratura fra trasmettitore e ricevitore

Affinché il trasmettitore e il ricevitore possano comunicare fra di loro, occorre eseguire una sola volta la taratura fra i due appearechi.

1) Staccare il clip da cintura (5) [Cap. 4.1].
2) Accendere il trasmettitore e il ricevitore.
3) Sul trasmettitore premere il tasto Reset (8) servendosi di un oggetto sottile, finché il LED (3) si mette a lampeggiare.
4) Quindi, sul retro del ricevitore premere il tasto Reset del canale desiderato per la riscione, sempre usando un oggetto sottile, finché il relativo LED di connessione si metta a lampegliare.

Dopo poco tempo, i due LED smettono a lampeggiare e la connessione è instaurata.

5.2 Modifica del canale di trasmissione

Se la trasmissione è disturbata da un altre apparecchio [l'audio è parzialmente interrotto o il LED di connessione sul ricevitore sfarfalla], è possibile modificare la frequenza di trasmissione. Sono disponibili 16 canali di trasmissione.

Il ricevitore si regolera automaticamente secondo la nuova Frequenza.

1) Staccare il clip da cintura (5) [Cap. 4.1].
2) Con un piccolo cacciavite, girare il selettore (7) in un'altra posizione. Se il trasmettitore e il ricevitore sono accesi, con l'aiuto del LED di connessione sul ricevitore, si cui controllare subito il funzionamento della nuova connessione.

Per escludere un'interferenza reciproca fra due trasmettitori, occorre impostare una distanza minima di 2 canali. La distanza ideale e di 8 canali.

6 Dati tecnici

Frequenze della portante: 2404-2476MHz, 16 canali

Potenza di trasmissione: . . . 10mW

Portata: 20m

Frequenze audio: 80-12000 Hz

Microfoni

Trasduttore: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Caratteristica direzionale

Microfono headset: . . . cardioide

Microfono a cravatta: .. onnidirezionale

Alimentazione: 2 × batterie 1,5 V, tipo stilo (AA)

Durata: >20h

Temperatura d'esercizio: . . . 0-40°C

Dimensioni: 62× 90× 28mm

Peso: 105g

(senza batterie)

Con riserva di modifiche tecniche.

La MONACOR® INTERNATIONAL GmbH & Co. KG si riserva agli diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l'uso. La riproduzione –anche parziale –per propri scopi commerciali è vietata.
