TXS2401SX - Microphone IMG STAGE LINE - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de microphone	Microphone dynamique
Directivité	Cardioïde
Réponse en fréquence	50 Hz - 16 kHz
Impedance	600 Ohms
Niveau de sortie	-54 dB
Connectique	XLR
Poids	300 g
Utilisation recommandée	Vocal, instruments, enregistrement studio et performances live
Maintenance	Nettoyer régulièrement la grille et éviter l'humidité excessive
Sécurité	Éviter les chocs violents et ne pas exposer à des températures extrêmes
Informations générales	Compatible avec la plupart des systèmes de sonorisation et interfaces audio

FOIRE AUX QUESTIONS - TXS2401SX IMG STAGE LINE

Comment puis-je connecter le microphone IMG Stageline TXS2401SX à mon système audio ?

Pour connecter le microphone IMG Stageline TXS2401SX, utilisez un câble XLR pour le relier à votre mixeur ou interface audio. Assurez-vous que le système audio est éteint lors de la connexion.

Le son du microphone est faible, que puis-je faire ?

Vérifiez d'abord si le niveau de gain de votre mixeur est correctement réglé. Assurez-vous également que le microphone est correctement alimenté si vous utilisez une alimentation fantôme. Si le problème persiste, essayez un autre câble XLR.

Le microphone IMG Stageline TXS2401SX fonctionne-t-il sans alimentation fantôme ?

Oui, le microphone IMG Stageline TXS2401SX peut fonctionner sans alimentation fantôme, mais pour une meilleure performance, il est recommandé de l'utiliser avec une alimentation fantôme si votre équipement le permet.

Comment entretenir mon microphone IMG Stageline TXS2401SX ?

Pour entretenir votre microphone, nettoyez-le régulièrement avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs. Rangez-le dans un endroit sec pour éviter l'humidité.

Que faire si le microphone ne fonctionne pas du tout ?

Vérifiez d'abord les connexions et assurez-vous que le microphone est bien branché. Testez-le avec un autre câble XLR ou sur un autre appareil audio pour déterminer si le problème vient du microphone ou de l'équipement.

MODE D'EMPLOI TXS2401SX IMG STAGE LINE

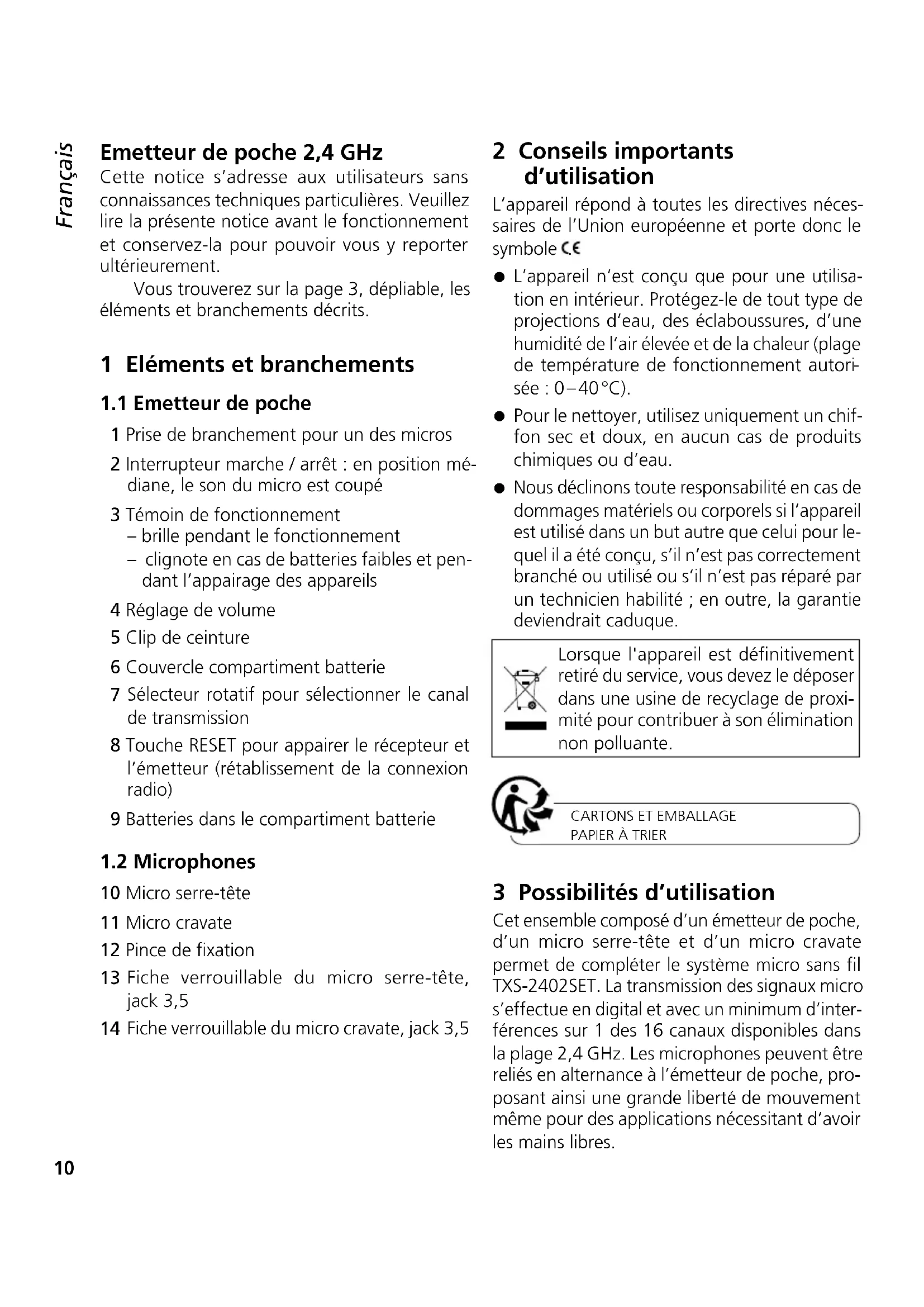

Emetteur de poche 2,4 GHz

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulieres. Veuillez dire la presente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.

1 Éléments et branchements

1.1 Emetteur de poche

1 Prise de branchement pour un des micros
2 Interrupteur marche / arrêt : en position mediane, le son du micro est coupé
3 Témoin de fonctionnement -brille pendant le fonctionnement
- clignote en cas de batteries faibles et pendant l'appairage des appareils
4 Réglage de volume
5 Clip de ceinture
6 Couvercle compartment battery
7 Selecteur rotatif pour selectionner le canal de transmission
8 Touche RESET pour appairer le récepteur et l'émetteur (rétablissement de la connexion radio)
9 Batteries dans le compartment batterie

1.2 Microphones

10 Micro serre-tête
11 Micro cravate
12 Prince de fixation
13 Fiche verrouillable du micro serre-tete, jack 3,5
14 Fiche verrouillable du micro cravate, jack 3,5

2 Consels importants d'utilisation

L'appareil répond à toutes les directives nécessaires de l'Union française et porte donc le symbole C€

• L'appareil n'est donc que pour une utilisation en interieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humidité de l'air élevée et de la chaleur (plage de température de fonctionnement autorisé: 0–40°C).
• Pour le nettoyer, utilisez uniquement un chiffon sec et doux, enaucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels si l'appareil est utilisé dans un but autre que celui pour lequel il a été conscience, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par un technicien habilité; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement rétéré du service, vous doivent le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE
PAPIER À TRIER

3 Possibilities d'utilisation

Cet ensemble compose d'un émetteur de poche, d'un micro serre-tête et d'un micro cravate permet de compléter le système micro sans fil TXS-2402SET. La transmission des signaux micro s'effectue en digital et avec un minimum d'interférences sur 1 des 16 canaux disponibles dans la plage 2,4 GHz. Les microphones peuvent être reliés en alternance à l'émetteur de poche, proposant ainsi une grande liberté de mouvement même pour des applications nécessitant d'avoir les mains libres.

3.1 Conformité et autorisation

Par la presente, MONACOR INTERNATIONAL déclare que l'appareil TXS-2401SX se trouve en conformité avec les exigences fondamentales et les autres réglementations inherentes à la directive 2014 / 53 / UE. La déclaration conformité peut être demandée auprès de MONACOR INTERNATIONAL. L'émetteur poche fonctionne dans la plage 2,4 GHz et est autorisé pour un fonctionnement dans les pays de l'Union française et de l'A.E.L.E. sans déclaration et Gratisement.

4 Fonctionnement

4.1 Alimentation

1) Retirez le clip de ceinture (5). Appuyez sur les deux languettes de verrouillage à gauche et à droite et poussez la pince vers le bas (voir schéma 2).
2) Pour insérer les batteries, poussez le couvercle du compartment batterie (6) vers le bas et inserez deux piles 1,5V de type R6 dans le compartment (9) en respectant la polarite (voir schema).
3) Refermez le couvercle.

Ne jetez pas les batteries usages ou les accumulateurs défectueux dans la poubelle domestique; déposez-les dans un container spécifique ou ramenez-les à votre détaillant.

4.2 Branchement et fixation

Reliez à la prise jack 3,5 (1) de l'émetteur de poche soit la fiche du micro cravate (14) soit celle du micro serre-tête (13). La tension continue nécessaire pour le micro est disponible à la prise. La connexion est dotée d'un verrouillage à vis pour éviter tout débranchement accidentel. Mettez la fiche dans la prise et vissez avec l'écrou dans le sens des aiguilles d'une montre.

Fixez le micro cravate (11) avec sa pince (12) par exemple sur le vêtement de telle sorte qu'il ne soit pas trop loin de la bouche.

Placez le micro serre-tête comme indiqué sur le schéma 4. Mettez la capsule micro (10) pres de la bouche dans une position favorable pour parler. Vous pouvez plier le bras de micro dans toutes les directions.

de Vous pouvez fixer l'émetteur de poche via son clip de ceinture (5) sur un vêtement. Une fois de les batteries insérées (« chapitre 4.1), insérez la pince dans le support par le bas et poussez-la vers le haut jusqu'à ce qu'elle s'enclenché.

5 Utilisation

1) Avant la première mise en service, tournez les deux réglages de volume sur le récepteur sur « 1 »
2) Allumez le récepteur.
3) Allumez l'émetteur de poche : poussez l'interrupteur (2) à gauche sur la position ON. La LED (3) brille pendant le fonctionnement. Si elle ne brille pas ou si elle commence à clignoter, les batteries sont trop faibles et doivent être remplacées.

Une fois l'émetteur allumé, une connexion radio avec le récepteur est établie. Une LED sur le récepteur indique la connexion vers l'émetteur correspondant.

Avant le premier fonctionnement de l'émetteur avec le récepteur, il faut que les deux apparciels soient appairés (chapitre 5.). Lorsque la LED, une fois les apparciels appairés et l'émetteur allumé, ne brille pas ou scintille, il peut y avoir une perturbation dans la transmission causée par un autre émetteur. Dans ce cas, modifiez le canal de transmission de l'émetteur (chapitre 5.2). Si la transmission continue à être perturbée, vérifiez si:

• les batteries de l'émetteur sont trop faibles.
• la réception est perturbée par des objets se trouvant dans la voie de transmission ou par d'autres émetteurs radio (par exemple micro-ondes, WLAN, babyphones). Des objets metalliques à proximé de l'émetteur ou du

récepteur peuvent influencer la directivité de l'antenne.

• la réception peut être améliorée en tournant les antennes.
• la distance entre l'émetteur et le récepteur est trop importante (portée : 20 m environ).

4) Parlez dans le micro. Réglez le volume souhaité sur le récepteur avec le réglage VOLUME correspondant. Tournez le réglage de volume (4) sur l'émetteur jusqu'à ce que le son ne soit pas distordu.
5) Pour couper brievement le son du micro, mettez l'interrupteur (2) sur la position mediane (ST.BY).
6) Pour éteindre l'émetteur, mettez l'interrupteur sur la position droite OFF. Si vous ne parliez pas pendant plus de 5 minutes dans le micro, ou s'il est coupé pendant plus de 5 minutes, l'émetteur se coupe automatiquement [la LED (3) s'eteint], évitant ainsi toute consommation inutile de la batterie. Pour rallumer, mettez brievement l'interrupteur sur la position OFF et remettez-le sur la position ON.

5.1 Appairage de l'émetteur et du récepteur

Pour que l'émetteur et le récepteur puissant communiquer, il faut que les deux apparêls soient appariés ensemble une fois.

1) Retirez le clip de ceinture (5) [chapitre 4.1].
2) Allumez l'émetteur et le récepteur.
3) Sur l'émetteur, appuyez sur la touche Reset (8) avec un objet fin jusqu'à ce que la LED (3) clignote.
4) Ensuite, sur la face arrêté du récepteur appuyez sur la touche Reset du canal de réception souhaité avec un object fin jusqu'à ce que la LED de connexion correspondante clignote.

Peu de temps après, les deux LEDs gnotent plus, la connexion est établie.

5.2 Modification du canal de transmission

Si la transmission est perturbée par un autre apparéil [interruptions de son ou la LED de connexion sur le récepteur scintille], on peut modifier la fréquence d'émission. 16 canaux de transmissions sont disponibles.

Le récepteur commute automatiquement sur la nouvelle fréquence.

1) Retirez le clip de ceinture (5) [chapitre 4.1].
2) Avec un petit tournevis, tournez le sélecteur (7) dans une autre position. Si l'émetteur et le récepteur sont allumés, on peut contrôler immédiatement la nouvelle connexion avec la LED de connexion sur le récepteur.

Pour éviter toute perturbation mutuelle entre deux émetteurs, il faut une distance minimale de deux canaux, l'idéal étant 8 canaux.

6 Caracteristiques techniques

Plage de fréquences

portuses: 2404-2476MHz, 16 canaux

Puissance émission : . . . . . . 10mW

Portee: 20m

Plage de fréquences audio :80- 12 000 Hz

Microphones

Type convertisseur : . . . . électret

\section*{Caracteristique}

de directivité

Micro serre-tete : . . . . cardioïde

Micro cravate : . . . . . omnidirectionnel

Alimentation: 2 × battery 1,5 V, type R6

Durée de fonctionnement: > 20h

Température fonc. : . . . . . . 0-40°C

Tout droit de modification réservé.

Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.
