Type de produit	Récepteur UHF sans fil
Marque	IMG STAGE LINE
Modèle	FLY-16R
Dimensions	22 × 23 × 102 mm
Poids	25 g
Alimentation	1 pile R6 1,5 V ou port micro USB 5 V
Plage de fréquences radio	823 – 832 MHz, 16 canaux
Plage de fréquences audio	30 – 17 000 Hz
Distorsion	0,3 %
Sortie audio	XLR symétrique, 0,775 V
Portée	Jusqu'à 90 m (selon les conditions)
Consommation en fonctionnement	300 mA (max. 350 mA)
Consommation en veille	2 mA
Température de fonctionnement	0 – 40 °C
Accessoires inclus	Cordon USB d'alimentation
Entretien et nettoyage	Chiffon sec et doux, pas de produits chimiques ni d'eau
Sécurité	Usage intérieur, éviter projections d'eau et humidité élevée
Pièces détachées et réparabilité	Conforme à la directive 2014/53/UE ; recyclage en fin de vie

FOIRE AUX QUESTIONS - FLY16R IMG STAGE LINE

Comment associer l'émetteur FLY-16T et le récepteur FLY-16R ?

Réglez le même canal sur les deux appareils en appuyant brièvement sur la touche SET jusqu'à obtenir le canal souhaité (0-9, A-F).

Que faire si le récepteur clignote en rouge ?

La LED rouge clignotante signifie qu'aucun signal n'est reçu. Vérifiez que l'émetteur est allumé et réglé sur le même canal, et qu'il n'y a pas d'obstacles majeurs.

Quelles piles utiliser pour le récepteur FLY-16R ?

Utilisez une pile de type R6 (LR6, AA) 1,5 V. Ouvrez le compartiment en poussant le couvercle strié vers l'antenne.

Peut-on utiliser le récepteur sans piles ?

Oui, vous pouvez alimenter le récepteur via le port micro USB avec un bloc secteur USB 5 V (non fourni).

Quelle est la portée maximale du système FLY-16 ?

La portée peut atteindre 90 mètres, mais elle dépend de l'environnement (obstacles, interférences).

Comment éviter les interférences entre plusieurs systèmes FLY-16 ?

Utilisez des canaux non interférents comme 0, 2, 4, 9, C, E, F. Évitez d'utiliser des canaux adjacents simultanément.

Comment éteindre le récepteur ?

Appuyez brièvement sur la touche SET pour allumer l'affichage, puis maintenez-la enfoncée jusqu'à ce que la LED et l'affichage s'éteignent.

Quel type de connectique audio utiliser ?

Le récepteur dispose d'une sortie audio XLR symétrique avec un niveau de 0,775 V. Utilisez un câble XLR pour le relier à un amplificateur ou une enceinte active.

Le récepteur peut-il fonctionner avec plusieurs émetteurs ?

Non, un récepteur ne peut recevoir qu'un seul émetteur à la fois. Cependant, vous pouvez utiliser un émetteur avec plusieurs récepteurs réglés sur le même canal.

Comment nettoyer le récepteur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, d'eau ou de solvants.

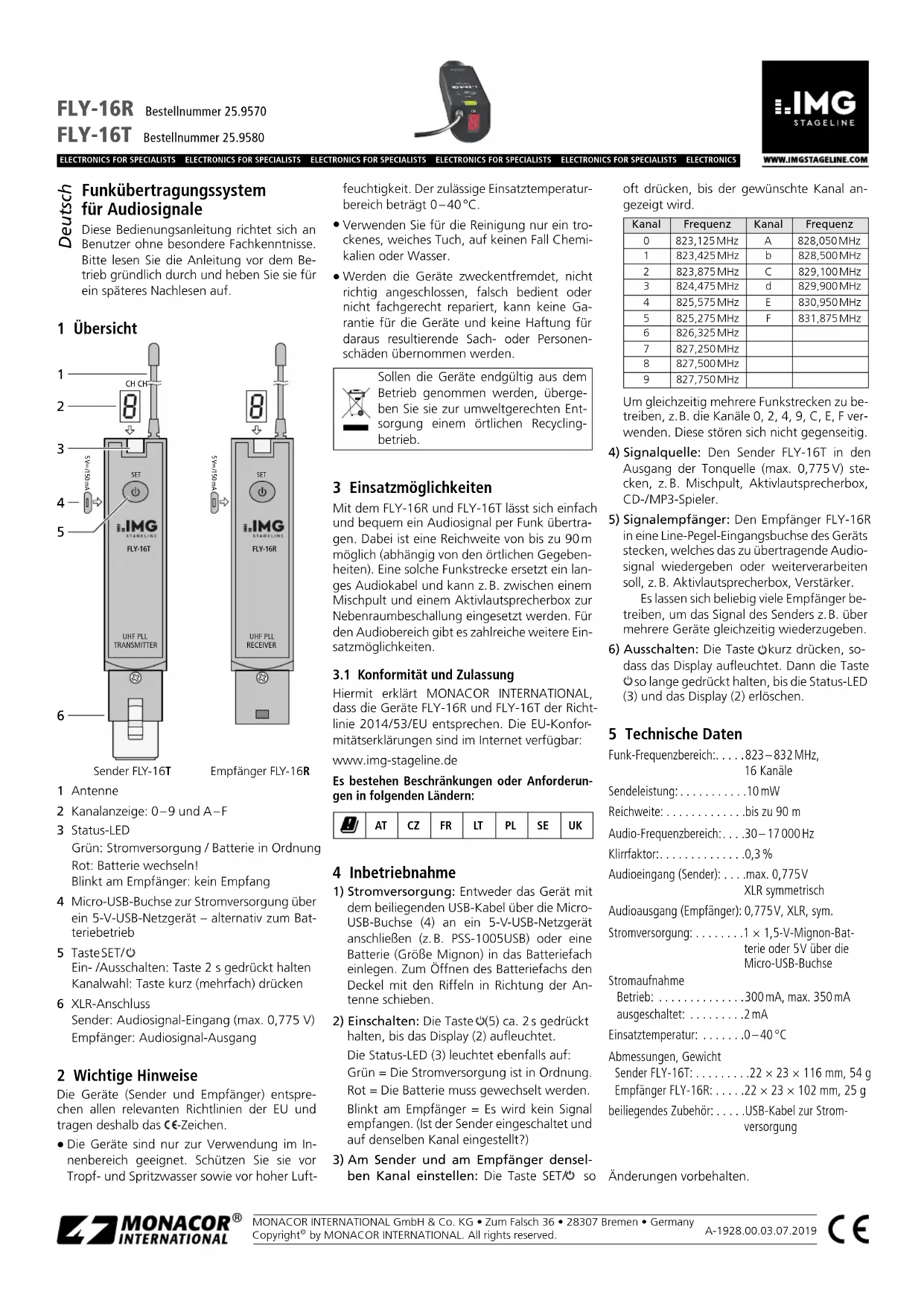

MODE D'EMPLOI FLY16R IMG STAGE LINE

Système de transmission sans fil pour des signaux audio

France Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Présentation

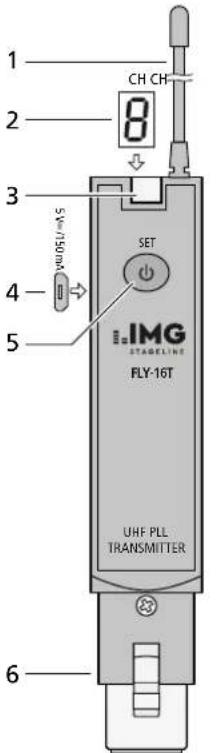

1 CH CH 2 8 3 SET 4 IMG STAGELINE FLY-16T 5 UHF PLL TRANSMITTER 6

Emetteur FLY-16T

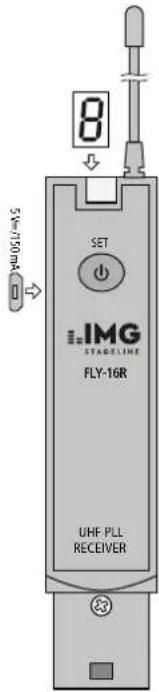

5V=150mA SET IMG STAGELINE FLY-16R UHF PLL RECEIVER

Récepteur FLY-16R

1 Antenne
2 Affichage canal : 0 - 9 et A - F
3 LED d'état

vert : alimentation / batterie sans problème rouge : remplacez la batterie ! clignote sur le récepteur : aucune réception de signal

4 Port micro USB pour l'alimentation via un bloc secteur USB 5 V – à la place d'un fonctionnement sur batterie
5 ToucheSET/

Interrupteur ON/OFF : Maintenez la touche enfoncée pendant 2 secondes. Sélection de canal : Appuyez brièvement sur la touche (de manière répétée).

6 Prise XLR

Emetteur : entrée signal audio (0,775 V max.) Récepteur : sortie signal audio

2 Conseils importants d'utilisation

Les appareils (émetteur et récepteur) répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole €.
- Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout

type de projections d'eau, des éclaboussures et d'une humidité de l'air élevée. La température ambiante admissible est 0 – 40 °C.

• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation

Avec le FLY-16R et le FLY-16T, on peut transmettre facilement un signal audio sans fil. Une portée de 90 m au plus est possible (en fonction de la configuration des lieux). Avec ce système, on remplace un câble audio long par une voie de transmission sans fil, par exemple entre une table de mixage et une enceinte active pour sonoriser des pièces annexes. Pour la plage audio, plusieurs autres possibilités de réglages sont offertes.

3.1 Conformité et déclaration

Par la présente, MONACOR INTERNATIONAL déclare que les appareils FLY-16R et FLY-16T se trouvent en conformité avec la directive 2014/53/UE. Les déclarations de conformité UE sont disponibles sur Internet :

www.img-stageline.com

Il existe des restrictions ou obligations dans les pays suivants :

AT

CZ

FR

LT

PL

SE

UK

4 Fonctionnement

1) Alimentation : Utilisez soit le cordon USB livré pour relier le port micro USB (4) à une alimentation USB 5 V (p. ex. PSS-1005USB) soit placez une batterie (type R6) dans le compartiment batterie. Pour ouvrir le compartiment batterie, poussez le couvercle avec les stries vers l'antenne.
2) Allumage : Maintenez la touche Ⓔ(5) enfoncée pendant 2 secondes environ jusqu'à ce que l'affichage (2) s'allume.

La LED d'état (3) brille également : vert = L'alimentation est sans problème. rouge = La batterie doit être remplacée. clignote sur le récepteur : Aucun signal n'est reçu. (L'émetteur est-il allumé et réglé sur le même canal ?)

3) Réglez le même canal sur l'émetteur et le récepteur : Appuyez sur la touche SET de manière répétée jusqu'à ce que le canal voulu s'affiche.

Canal	Fréquence	Canal	Fréquence
0	823,125 MHz	A	828,050 MHz
1	823,425 MHz	b	828,500 MHz
2	823,875 MHz	C	829,100 MHz
3	824,475 MHz	d	829,900 MHz
4	825,575 MHz	E	830,950 MHz
5	825,275 MHz	F	831,875 MHz
6	826,325 MHz
7	827,250 MHz
8	827,500 MHz
9	827,750 MHz

Pour faire fonctionner simultanément plusieurs voies de transmission sans fil, utilisez les canaux 0, 2, 4, 9, C, E, F, par exemple. Ils n'interfèrent pas entre eux.

4) Source de signal : Reliez l'émetteur FLY-16T à la sortie de la source audio (0,775 V max.), par exemple table de mixage, enceinte active, lecteur CD/MP3.
5) Récepteur du signal : Reliez le récepteur FLY-16R à une prise d'entrée niveau ligne de l'appareil qui doit restituer ou traiter le signal audio transmis, par exemple enceinte active, amplificateur.

Il est possible de faire fonctionner de nombreux récepteurs pour transmettre le signal de l'émetteur, par exemple simultanément via plusieurs appareils.

6) Arrêt : Appuyez brièvement sur la touche pour que l'affichage brille. Ensuite, maintenez la touche d'enfoncée jusqu'à ce que la LED d'état (3) et l'affichage (2) s'éteignent.

5 Caractéristiques techniques

Plage de fréquence radio : .823–832 MHz, 16 canaux

Puissance émission : .....10 mW

Portée : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Plage de fréquence audio : .30–17 000 Hz

Taux de distorsion : .....0,3 %

Entrée audio (émetteur) : . . . 0,775V max. XLR symétrique

Sortie audio (récepteur) : . . . 0,775 V, XLR, sym.

Alimentation : ....1 × batterie 1,5 V, type R6 ou 5 V via le port micro USB

Consommation

Fonctionnement : .....300 mA, 350 mA max.

Eteint:....2mA

Température fonc.: .....0–40°C

Dimensions, poids

Emetteur FLY-16T : .....22 × 23 × 116 mm, 54 g

Récepteur FLY-16R : .....22 × 23 × 102 mm, 25 g

Accessoire livré : . . . . . . . cordon USB pour l'alimentation

Tout droit de modification réservé.
