Type de produit	Emetteur micro sans fil UHF PLL
Marque	IMG STAGE LINE
Modèle	FLY16T
Dimensions (L × l × H)	22 × 23 × 116 mm
Poids	54 g
Plage de fréquence radio	823–832 MHz, 16 canaux
Puissance d'émission	10 mW
Portée maximale	90 m (selon conditions)
Plage de fréquence audio	30 – 17 000 Hz
Taux de distorsion	0,3 %
Entrée audio	XLR symétrique, 0,775 V max.
Alimentation	1 pile R6 (1,5 V) ou USB 5 V (port micro USB)
Consommation en fonctionnement	300 mA, max. 350 mA
Consommation à l'arrêt	2 mA
Température de fonctionnement	0 – 40 °C
Utilisation prévue	Transmission sans fil de signaux audio en intérieur
Accessoires fournis	Cordon USB pour alimentation
Entretien et nettoyage	Chiffon sec et doux, pas de produits chimiques ni eau
Sécurité	Protéger des projections d'eau, éclaboussures et humidité élevée. Ne pas ouvrir, réparation par personnel habilité
Pièces détachées et réparabilité	Contacter le service après-vente ou un réparateur agréé
Informations générales	Conforme à la directive 2014/53/UE. Déclaration de conformité sur www.img-stageline.com

FOIRE AUX QUESTIONS - FLY16T IMG STAGE LINE

Comment allumer l'émetteur FLY16T ?

Maintenez la touche SET enfoncée pendant environ 2 secondes jusqu'à ce que l'affichage s'allume.

Quel type de pile utiliser et comment l'installer ?

Utilisez une pile de type R6 (1,5 V). Ouvrez le compartiment pile en poussant le couvercle strié vers l'antenne.

Puis-je alimenter l'émetteur via USB ?

Oui, utilisez le câble USB fourni et branchez-le sur une alimentation USB 5 V (par exemple bloc secteur). Le port micro USB se trouve à l'arrière.

Comment sélectionner un canal sur l'émetteur ?

Appuyez brièvement et de manière répétée sur la touche SET pour faire défiler les canaux (0-9 et A-F). L'affichage indique le canal sélectionné.

Quelle est la portée maximale du système FLY16 ?

La portée peut atteindre jusqu'à 90 mètres en champ libre, mais elle peut varier selon l'environnement et les obstacles.

Comment savoir si la pile est faible ?

La LED d'état (3) devient rouge lorsque la pile doit être remplacée. Si elle est verte, la pile est bonne.

Que faire si le récepteur ne reçoit pas de signal ?

Vérifiez que l'émetteur est allumé et réglé sur le même canal que le récepteur. La LED du récepteur clignote en l'absence de signal.

Puis utiliser plusieurs émetteurs simultanément ?

Oui, en choisissant des canaux qui n'interfèrent pas entre eux, par exemple les canaux 0, 2, 4, 9, C, E, F.

Comment nettoyer l'émetteur ?

Utilisez uniquement un chiffon sec et doux. N'utilisez pas de produits chimiques ni d'eau.

Quelles sont les précautions de sécurité importantes ?

Utilisez l'appareil uniquement en intérieur, à l'abri des projections d'eau et d'une humidité élevée. La température doit être comprise entre 0 et 40 °C. En cas de dysfonctionnement, confiez la réparation à un personnel habilité.

MODE D'EMPLOI FLY16T IMG STAGE LINE

Système de transmission sans fil pour des signaux audio

France Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Présentation

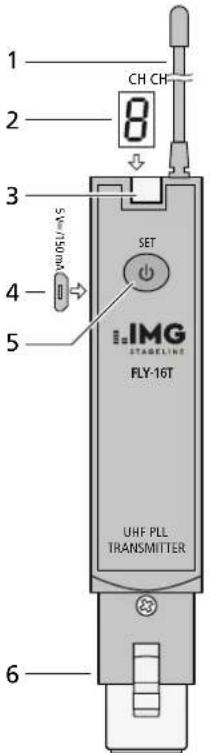

1 CH CH 2 8 3 SET 4 IMG STAGELINE FLY-16T 5 UHF PLL TRANSMITTER 6

Emetteur FLY-16T

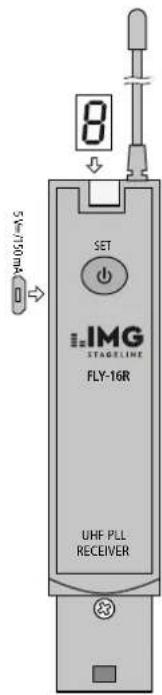

5V=750mA SET IMG STAGELINE FLY-16R UHF PLL RECEIVER

Récepteur FLY-16R

1 Antenne
2 Affichage canal : 0 - 9 et A - F
3 LED d'état

vert : alimentation / batterie sans problème rouge : remplacez la batterie ! clignote sur le récepteur : aucune réception de signal

4 Port micro USB pour l'alimentation via un bloc secteur USB 5 V – à la place d'un fonctionnement sur batterie
5 ToucheSET/

Interrupteur ON/OFF : Maintenez la touche enfoncée pendant 2 secondes. Sélection de canal : Appuyez brièvement sur la touche (de manière répétée).

6 Prise XLR

Emetteur : entrée signal audio (0,775 V max.) Récepteur : sortie signal audio

2 Conseils importants d'utilisation

Les appareils (émetteur et récepteur) répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole €.
- Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout

type de projections d'eau, des éclaboussures et d'une humidité de l'air élevée. La température ambiante admissible est 0 – 40 °C.

• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation

Avec le FLY-16R et le FLY-16T, on peut transmettre facilement un signal audio sans fil. Une portée de 90 m au plus est possible (en fonction de la configuration des lieux). Avec ce système, on remplace un câble audio long par une voie de transmission sans fil, par exemple entre une table de mixage et une enceinte active pour sonoriser des pièces annexes. Pour la plage audio, plusieurs autres possibilités de réglages sont offertes.

3.1 Conformité et déclaration

Par la présente, MONACOR INTERNATIONAL déclare que les appareils FLY-16R et FLY-16T se trouvent en conformité avec la directive 2014/53/UE. Les déclarations de conformité UE sont disponibles sur Internet :

www.img-stageline.com

Il existe des restrictions ou obligations dans les pays suivants :

AT

CZ

FR

LT

PL

SE

UK

4 Fonctionnement

1) Alimentation : Utilisez soit le cordon USB livré pour relier le port micro USB (4) à une alimentation USB 5 V (p. ex. PSS-1005USB) soit placez une batterie (type R6) dans le compartiment batterie. Pour ouvrir le compartiment batterie, poussez le couvercle avec les stries vers l'antenne.
2) Allumage : Maintenez la touche Ⓔ(5) enfoncée pendant 2 secondes environ jusqu'à ce que l'affichage (2) s'allume.

La LED d'état (3) brille également : vert = L'alimentation est sans problème. rouge = La batterie doit être remplacée. clignote sur le récepteur : Aucun signal n'est reçu. (L'émetteur est-il allumé et réglé sur le même canal ?)

3) Réglez le même canal sur l'émetteur et le récepteur : Appuyez sur la touche SET de manière répétée jusqu'à ce que le canal voulu s'affiche.

Canal	Fréquence	Canal	Fréquence
0	823,125 MHz	A	828,050 MHz
1	823,425 MHz	b	828,500 MHz
2	823,875 MHz	C	829,100 MHz
3	824,475 MHz	d	829,900 MHz
4	825,575 MHz	E	830,950 MHz
5	825,275 MHz	F	831,875 MHz
6	826,325 MHz
7	827,250 MHz
8	827,500 MHz
9	827,750 MHz

Pour faire fonctionner simultanément plusieurs voies de transmission sans fil, utilisez les canaux 0, 2, 4, 9, C, E, F, par exemple. Ils n'interfèrent pas entre eux.

4) Source de signal : Reliez l'émetteur FLY-16T à la sortie de la source audio (0,775 V max.), par exemple table de mixage, enceinte active, lecteur CD/MP3.
5) Récepteur du signal : Reliez le récepteur FLY-16R à une prise d'entrée niveau ligne de l'appareil qui doit restituer ou traiter le signal audio transmis, par exemple enceinte active, amplificateur.

Il est possible de faire fonctionner de nombreux récepteurs pour transmettre le signal de l'émetteur, par exemple simultanément via plusieurs appareils.

6) Arrêt : Appuyez brièvement sur la touche pour que l'affichage brille. Ensuite, maintenez la touche d'enfoncée jusqu'à ce que la LED d'état (3) et l'affichage (2) s'éteignent.

5 Caractéristiques techniques

Plage de fréquence radio : .823–832 MHz, 16 canaux

Puissance émission : .....10 mW

Portée : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Plage de fréquence audio : .30–17 000 Hz

Taux de distorsion : .....0,3 %

Entrée audio (émetteur) : . . . 0,775V max. XLR symétrique

Sortie audio (récepteur) : . . . 0,775 V, XLR, sym.

Alimentation : ....1 × batterie 1,5 V, type R6 ou 5 V via le port micro USB

Consommation

Fonctionnement : .....300 mA, 350 mA max.

Eteint:....2mA

Température fonc.: .....0–40°C

Dimensions, poids

Emetteur FLY-16T : .....22 × 23 × 116 mm, 54 g

Récepteur FLY-16R : .....22 × 23 × 102 mm, 25 g

Accessoire livré : . . . . . . . cordon USB pour l'alimentation

Tout droit de modification réservé.
