MODE D'EMPLOI TXS606DT IMG STAGE LINE
Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.
1 Conseils importants d'utilisation
Le microphone sans fil répond à toutes les directives nécessaires de l'Union française et porte donc le symbole CE
- Le microphone n'est donc qu'ou pour une utilisation en intérieur. Protegez-le de tout type de projections d'eau, des éclaboussures et d'une humidité de l'air élevée. La plage de température de fonctionnement autorisée est de 0 - 40 °C.
- Pour le nettoyer, utilisez uniquement un chiffon sec et doux, en aucun cas, de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels consécutifs si le microphone est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement utilisé ou s'il n'est pas réparé par une personne habilitée ; de même, la garantie deviendrait caduque.
Lorsque le microphone est définitivement retiré du service, vous devez déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.
CARTONS ET EMBALLAGE PAPIER À TRIER

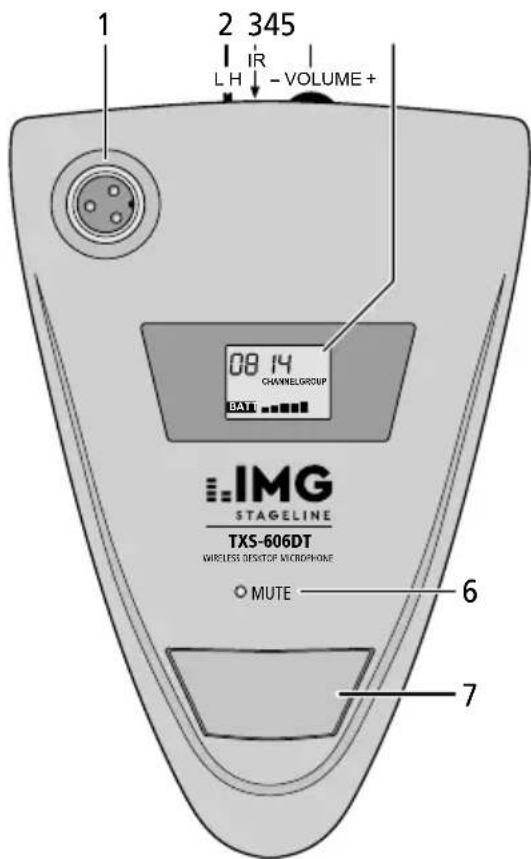

2 Éléments et branchements
1 Prise pour le microphone col de cygne 2 Interrupteur pour la puissance d'émission L = Low: faible puissance d'émission (2,5 mW) H = High: puissance d'émission élevée (25 mW) 3 Capteur pour les signaux infrarouges du récepteur pour le réglage automatique de canaux 4 Réglement pour la sensibilité du microphone 5 Affichage 6 LED MUTE; brille lorsque le microphone est coupé avec la touche (7) 7 Touche pour allumer et éteindre et pour couper le son Allumer, couper le son, réactiver le son : appuyez brièvement sur la touche.
Éteindre : maintenez la touche enfoncée jusqu'à ce que l'affichage indique OFF.
3 Possibilités d'utilisation
Combine avec les récepteurs suivants de IMG STAGE LINE, ce microphone de table sans fil constitue un système de transmission audio sans fil, pouvant être utilisé comme système de conférence, par exemple.
TXS-606 (1 élément de réception)
TXS-626 (2 éléments de réception)
TXS-646 (4 éléments de réception)
TXS-686 (8 éléments de réception)
Le système est particulièrement confortable d'utilisation grâce à la fonction ACT (Automatic Channel Targeting). En appuyant simplement sur un bouton, le microphone sans fil est réglé, via un signal infrarouge, sur le canal sélectionné sur le récepteur.
3.1 Conformité et déclaration
Par la présente, MONACOR INTERNATIONAL déclare que le microphone sans fil TXS-606DT se trouve en conformité avec la directive 2014/53/UE. La déclaration de conformité UE peut être téléchargée sur: www.img-stageline.com
Il existe des limitations ou exigences d'utilisation dans les pays suivants :
| CZ | DE | EL | FI | FR |
| IT | LT | MT | PL |
En Allemagne, le microphone sans fil doit recevoir une attribution de fréquence (payante).
Dans les autres pays, une autorisation correspondante doit être eventuellement demandée. Avant
La mise en service de l'appareil en dehors de l'Allemagne, renseignez-vous auprès de la succursale MONACOR ou des autorités nationales du pays correspondant. Vous trouverez les liens permettant d'accéder aux agences nationales compétentes à l'adresse suivante :
www. cept. org
Pour l'alimentation, deux batteries 1,5 V de type R6 sont nécessaires. Si le symbole de batterie BATT et la LED MUTE (6) clignotent en alternance, les batteries sont usagées et doivent être remplacées. Sinon, le microphone s'éteint automatiquement très vite.
- Insérez uniquement des batteries de même type, remplacez toujours les deux en même temps.
- En cas de non utilisation prolongée du microphone, retirez les batteries ; elles pourraient couler et endommager le microphone.
Sur la face inférieure du microphone, ouvrez le compartiment batterie. Positionnez les batteries comme indiqué dans le compartiment et refermez le compartiment.
Ne jetez pas les batteries dans la poubelle domestique. Déposez-les dans un container spécifique pour contribuer à leur élimination non polluante.
4.2 Montage du micro, marche/arrêt
1) Placez le microphone col de cygne dans la prise (1) et verrouillez en vissant l'anneau strié. 2) Allumez le microphone avec la touche (7). L'éclairage de l'affichage s'allume pendant quelques secondes. L'affichage indique les informations suivantes:
GROUP 00 - 09 = groupe de canaux
CHANNEL 00 - 99 = canal de réception*
*Fréquence, voir tableau, page 18/19
État batteries :
3) Après le fonctionnement, n'oubliez pas d'éteindre le microphone pour éviter que les batteries ne continuent à se décharger : maintenez la touche (7) enfoncée jusqu'à ce que l'affichage indique OFF.
4.3 Réglage du canal de transmission, puissance d'émission et sensibilité micro
1) Tout d'abord, réglez un canal de transmission libre sur le récepteur (voir notice d'utilisation du récepteur). Ensuite, réglez le microphone sur le même canal: Maintenez le capteur infrarouge (3) du microphone vers la fenetre IR sur le récepteur. La distance ne doit pas être de plus de 1,5m, il ne doit pas y avoir d'obstacle entre le capteur et la fenetre IR. Sur le récepteur, appuyez brièvement sur la touche ACT. L'éclairage de l'affichage du microphone brille, le microphone est alors régé sur le même canal que le récepteur. 2) Reglez la puissance d'émission du microphone avec l'interrupteur L H (2): H (high) = puissance elevée pour une portée importante, mais durée de fonctionnement des batteries réduite L (low): puissance faible pour une plus grande durée de fonctionnement, mais portée réduite 3) Pour régler la sensibilité du microphone, allumez l'appareil audio relié au récepteur (par exemple table de mixage, amplificateur) et parlez dans le microphone. Reglez le volume de l'installation audio assez fort pour que la sensibilité puisse être régée de manière optimale avec le réglage VOLUME (4). Si le signal micro est trop fort ou distordu, diminuez la sensibilité. Pour un signal trop bas, on a un mauvais rapport signal / bruit : augmentez la sensibilité en conséquence. 4) Pour couper le son du microphone, appuyez brievement sur la touche (7); la LED MUTE (6) brille. Par une autre pression sur la touche, vous reactivez le son.
5 Caractéristiques techniques
Fréquences porteuses: 672,000-696,975 MHz Canaux, voir tableau, page 18/19
Stabilité de fréquence :... ± 0,005 %
Puissance d'émission :.... H : 25 mW; L : 2,5 mW (EIRP)
Microphone : capsule électret, cardioïde
Plage de fréquences audio: 30-18000 Hz, ±3 dB
Alimentation: 2 × batterie/accu, type R6
Durée max. de fonctionnement: 8h
Dimensions sans
col de cygne : 120 × 65 × 178 mm
Longueur col de cygne : 350 mm
Poids: 600g
Tout droit de modification réservé.
Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction, même partielle, à des fins commerciales est interdite.
