INSTRUKCJA OBSŁUGI TXS2402SET IMG STAGE LINE

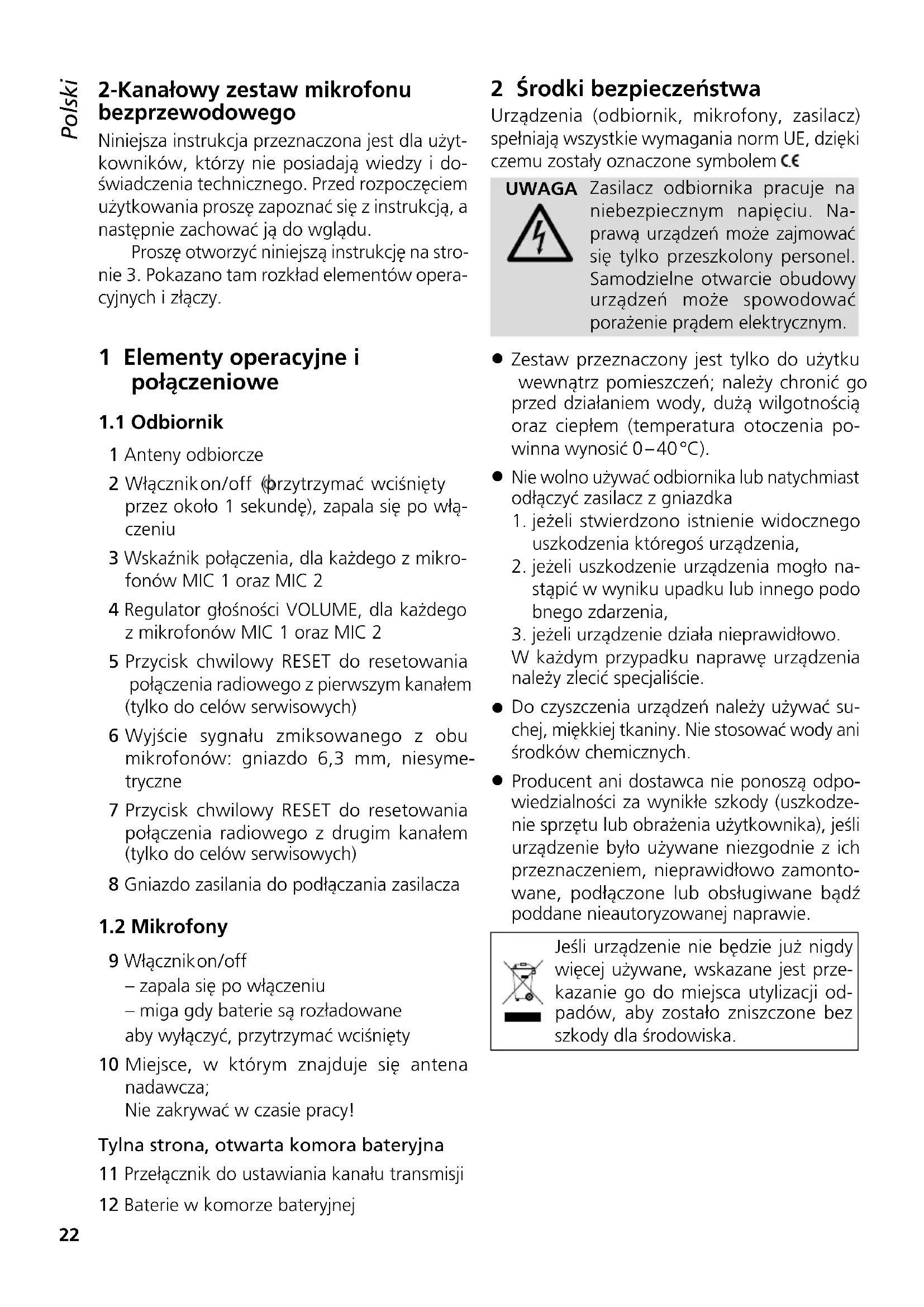

2-Kanałowy zestaw mikrofonu bezprzewodowego
Niniejsza instrukcja przeznaczona jest dla użytkowników, którzy nie posiadają wiedzy i doświadczenia technicznego. Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu.
Proszę otworzyć niniejszą instrukcję na stronie 3. Pokazano tam rozkład elementów operacyjnych i złączy.
1 Elementy operacyjne i połączeniowe
1.1 Odbiornik
1 Anteny odbiorcze
2 Włącznikon/off (przytrzymać wciśnięty przez około 1 sekundę), zapala się po włączeniu
3 Wskaźnik połączenia, dla każdego z mikrofonów MIC 1 oraz MIC 2
4 Regulator głośności VOLUME, dla każdego z mikrofonów MIC 1 oraz MIC 2
5 Przycisk chwilowy RESET do resetowania połączenia radiowego z pierwszym kanałem (tylko do celów serwisowych)
6 Wyjście sygnału zmiksowanego z obu mikrofonów: gniazdo 6,3 mm, niesymetryczne
7 Przycisk chwilowy RESET do resetowania połączenia radiowego z drugim kanałem (tylko do celów serwisowych)
8 Gniazdo zasilania do podłączania zasilacza
1.2 Mikrofony
9 Włącznikon/off
– zapala się po włączeniu
– miga gdy baterie są rozładowane
aby wyłączyć, przytrzymać wciśnięty
10 Miejsce, w którym znajduje się antena nadawcza; Nie zakrywać w czasie pracy!
Tylna strona, otwarta komora bateryjna
11 Przełącznik do ustawiania kanału transmisji
12 Baterie w komorze bateryjnej
2 Środki bezpieczeństwa
Urządzenia (odbiornik, mikrofony, zasilacz) spełniają wszystkie wymagania norm UE, dzięki czemu zostały oznaczone symbolem C€

Zasilacz odbiornika pracuje na niebezpiecznym napięciu. Naprawą urządzeń może zajmować się tylko przeszkolony personel. Samodzielne otwarcie obudowy urządzeń może spowodować porażenie prądem elektrycznym.
- Zestaw przeznaczony jest tylko do użytku wewnątrz pomieszczeń; należy chronić go przed działaniem wody, dużą wilgotnością oraz ciepłem (temperatura otoczenia powinna wynosić 0–40°C).
- Nie wolno używać odbiornika lub natychmiast odłączyć zasilacz z gniazdka
- jeżeli stwierdzono istnienie widocznego uszkodzenia któregoś urządzenia,
- jeżeli uszkodzenie urządzenia mogło nastąpić w wyniku upadku lub innego podo bnego zdarzenia,
- jeżeli urządzenie działa nieprawidłowo. W każdym przypadku naprawę urządzenia należy zlecić specjaliście.
- Do czyszczenia urządzeń należy używać suchej, miękkiej tkaniny. Nie stosować wody ani środków chemicznych.
- Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe szkody (uszkodzenie sprzętu lub obrażenia użytkownika), jeśli urządzenie było używane niezgodnie z ich przeznaczeniem, nieprawidłowo zamontowane, podłączone lub obsługiwane bądź poddane nieautoryzowanej naprawie.

Jeśli urządzenie nie będzie już nigdy więcej używane, wskazane jest przekazanie go do miejsca utylizacji odpadów, aby zostało zniszczone bez szkody dla środowiska.
3 Zastosowanie
TXS-2402SET jest łatwym w obsłudze 2-kanałowym zestawem mikrofonu bezprzewodowego, składającym się z dwóch mikrofonów doręcznych oraz odbiornika. Przeznaczony jest do wielu zastosowań np. podczas prezentacji, dyskusji czy systemów karaoke. Transmisja sygnału mikrofonowego odbywa się cyfrowo, z wykorzystaniem 2 z 16 do stępnych kanałów w paśmie 2,4 GHz, gwarantującym bardzo małe zakłócenia. Jednocześnie możliwe jest wykorzystywanie dwóch odbiorników z czterema mikrofonami.
3.1 Zgodności i zezwolenia
MONACOR INTERNATIONAL deklaruje niniejszym, że zestaw mikrofonu bezprzewodowego TXS-2402SET spełniają wszystkie wymagania normy 2014/53/UE. Deklaracje zgodności dostępna jest na żądanie w firmie MONACOR INTERNATIONAL.
Systemy transmisji pracujące w paśmie 2,4 GHz są dopuszczone do stosowania w krajach EU oraz EFTA i nie wymagają licencji.
4 Przygotowanie do pracy
1) Umieścić odbiornik w odpowiednim miejscu (najlepiej na wysokości pracy mikrofonów) i ustawić obie anteny (1) w pozycji pionowej.
2) Połączyć wyjście OUTPUT (6) odbiornika z wejściem liniowym kolejnego urządzenia (np. miksera, wzmacniacza). Gniazdo 6,3 mm jest niesymetryczne i dostarcza zmiksowany sygnał z obu mikrofonów. Do podłączenia można wykorzystać dołączony kabel.
3) Otworzyć komorę bateryjną przesuwając pokrywę, znajdującą się na tylnej stronie mikrofonu, w kierunku główki i zdjąć ją. Umieścić dwie baterie (akumulatorowe) AA zgodnie z polaryzacją pokazaną w komorze oraz na rys. 4. Założyć pokrywę.

Zużyte baterie należy wyrzucać do specjalnie oznaczonych pojemników, nie do zwykłych koszy na śmieci.
4) Zasilacz należy podłączać najpierw do gniazda zasilającego (8) na odbiorniku, a następnie do gniazdka sieciowego (230 V/50 Hz).
5 Obstuga
1) Przed pierwszym uruchomieniem, skręcić regulatory VOLUME (4) odbiornika na pozycję "1" dla obu mikrofonów.
2) Włączyć odbiornik: przytrzymać wciśnięty przycisk ⬆(2) przez około 1 sekundę aż zapali się jego podświetlenie.
3) Włączyć jeden lub oba mikrofony przyciskami ⏻ (9). Zapali się podświetlenie przycisków. Jeżeli podświetlenie nie zapala się lub zaczyna migać, oznacza to wyczerpanie baterii, należy je wymienić.
Po włączeniu mikrofonu, nawiązywane jest połączenie radiowe z odbiornikiem. Dioda (3) na odbiorniku sygnalizuje połączenie z odpowiednim mikrofonem. Jeżeli dioda nie zapala się lub miga mimo włączonego mikrofonu, oznacza to występowanie zakłóceń z innym mikrofonem lub innym urządzeniem. Należy wówczas zmienić kanał transmisji ( rozdz. 5.1).
Jeżeli zakłócenia występują nadal, sprawdzić czy
– baterie w mikrofonie nie są rozładowane.
- zakłócenia nie są generowane przez inne urządzenia z transmisją radiową (np. kuchenka mikrofalowa, WLAN, elektroniczna niania). Metalowe elementy w pobliżu odbiornika mogą także wpływać na kierunkowość anten.
– następuje poprawa po zmianie ustawienia anten (1).
- odległość od nadajnika nie jest zbyt duża (w budynkach około 20 m lub około 30 m na zewnątrz).
4) Powiedzieć coś do mikrofonu. Nie zakrywać anteny nadawczej (10), gdyż powoduje to zmniejszenie zasięgu. Ustawić poziom głośności na odbiorniku, za pomocą regulatorów VOLUME (4).
5) Aby wyłączyć mikrofon, przytrzymać wciśnięty przycisk ⬆(9) aż zgaśnie jego podświetlenie. W celu oszczędzania baterii, po 5 minutach beczynności następuje automatyczne wyłączenie mikrofonu.
6) Po zakończeniu pracy wyłączyć odbiornik: przytrzymać wciśnięty przycisk ⏻ (2) przez około 1 sekundę aż zgaśnie jego
podświetlenie. Jeżeli zestaw mikrofonu bez- przewodowego nie będzie przez dłuższy czas wykorzystywany, należy odłączyć zasilacz od gniazdka sieciowego; wyłączony odbiornik również pobiera niewielką ilość prądu.
5.1 Zmiana kanału transmisji
Jeżeli praca mikrofonu jest zakłócana przez inne urządzenia [zniekształcenia dźwięku lub miganie diody (3)], należy zmienić kanał transmisji. Dostępnych jest 16 kanałów.
1) Otworzyć komorę bateryjną przesuwając pokrywę, znajdującą się na tylnej stronie mikrofonu, w kierunku główki i zdjęć ją.
2) Za pomocą cienkiego śrubokrętu, ustawić obrotowy przełącznik (11) na inną pozycję. Jeżeli mikrofon oraz odbiornik są włączone, możliwe jest natychmiastowe sprawdzenie nowego połączenia w oparciu o diodę (3).
Aby zapobiec wzajemnemu zakłócaniu się obu mikrofonów, należy zachować dystans minimum 2 kanałów między nimi. Optymalnym ustawieniem jest dystans 8 kanałów (tzn. obrotowe przełączniki dokładnie w przeciwnych ustawieniach).
6 Specyfikacja
Częstotliwości pracy: . . . .2404–2476 MHz, 16 kanałów
Moc nadajnika: .....10 mW
Zasięg: .....20 m (w budynkach), 30 m (na zewnątrz)
Pasmo przenoszenia: . . . .80–12 000 Hz
THD: ....< 0,1 %
Zakres dynamiki: .....87 dB
Wkładka mikrofonowa
system: . . . . . . . . . . dynamiczna
kierunkowość: .....superkardioida
max SPL: .....115 dB
Wyjście audio:....100 mV, niesym., gniazdo 6,3 mm
Zakres temperatur: .....0–40°C
Zasilanie
odbiornik: .....z dołączonego zasilacza 230 V/50 Hz
mikrofon: .....2 × 1,5 V bateria, rozmiar AA, czas pracy około 26 h
Wymiary, waga
odbiornik: .....220 × 45 × 150 mm, 550 g
mikrofon: ....∅ 54 × 225 mm, 120 g (bez baterii)
Z zastrzeżeniem możliwość zmian.
