| Produkttyp | Effektgerät (Lichteffekt-Set) |
| Marke | IMG STAGE LINE |
| Modell | FXBAR5SET |
| Gesamtgewicht | 11 kg |
| Stromversorgung | 230 V / 50 Hz |
| Stromverbrauch | 85 VA max. |
| DMX-Protokoll | DMX 512, 3/5/9/27 Kanäle |
| LED-Scheinwerfer | 2 LED-Scheinwerfer 3×3W RGB, Abstrahlwinkel 13° |
| LED-Derby-Scheinwerfer | 2 LED-Scheinwerfer 1×6W RGB |
| Strobe-LEDs | 4 weiße LEDs 1W, Abstrahlwinkel 8° |
| Laser | Klasse 2M, rot 100mW/650nm, grün 30mW/532nm |
| Drahtlose Steuerung | Drahtloses Fußpedal 434 MHz, Infrarot-Fernbedienung |
| Betriebsart | Autonom, Master/Slave, DMX |
| Betriebstemperatur | 0 – 40 °C |
| Höhe inkl. Stativ | 1,45 – 2,4 m (verstellbar) |
| Wartung | Linsen mit Brillenputztuch reinigen, Gehäuse mit weichem Tuch |
| Sicherheit | Nicht in den Laserstrahl schauen, vor Reinigung Netzstecker ziehen |
| Reparierbarkeit | Reparaturen nur durch Fachpersonal |
Häufig gestellte Fragen - FXBAR5SET IMG STAGE LINE
Benutzerfragen zu FXBAR5SET IMG STAGE LINE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Effektmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch FXBAR5SET - IMG STAGE LINE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FXBAR5SET von der Marke IMG STAGE LINE.
BEDIENUNGSANLEITUNG FXBAR5SET IMG STAGE LINE
Lichteffektgeräte-Set
mit LED-Scheinwerfern und Lasergerät
Light Effect Set
Bestell-Nr. Order No. 38.7750

BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
ISTRUZIONI PER L'USO
GEBRUKSAANWJZING

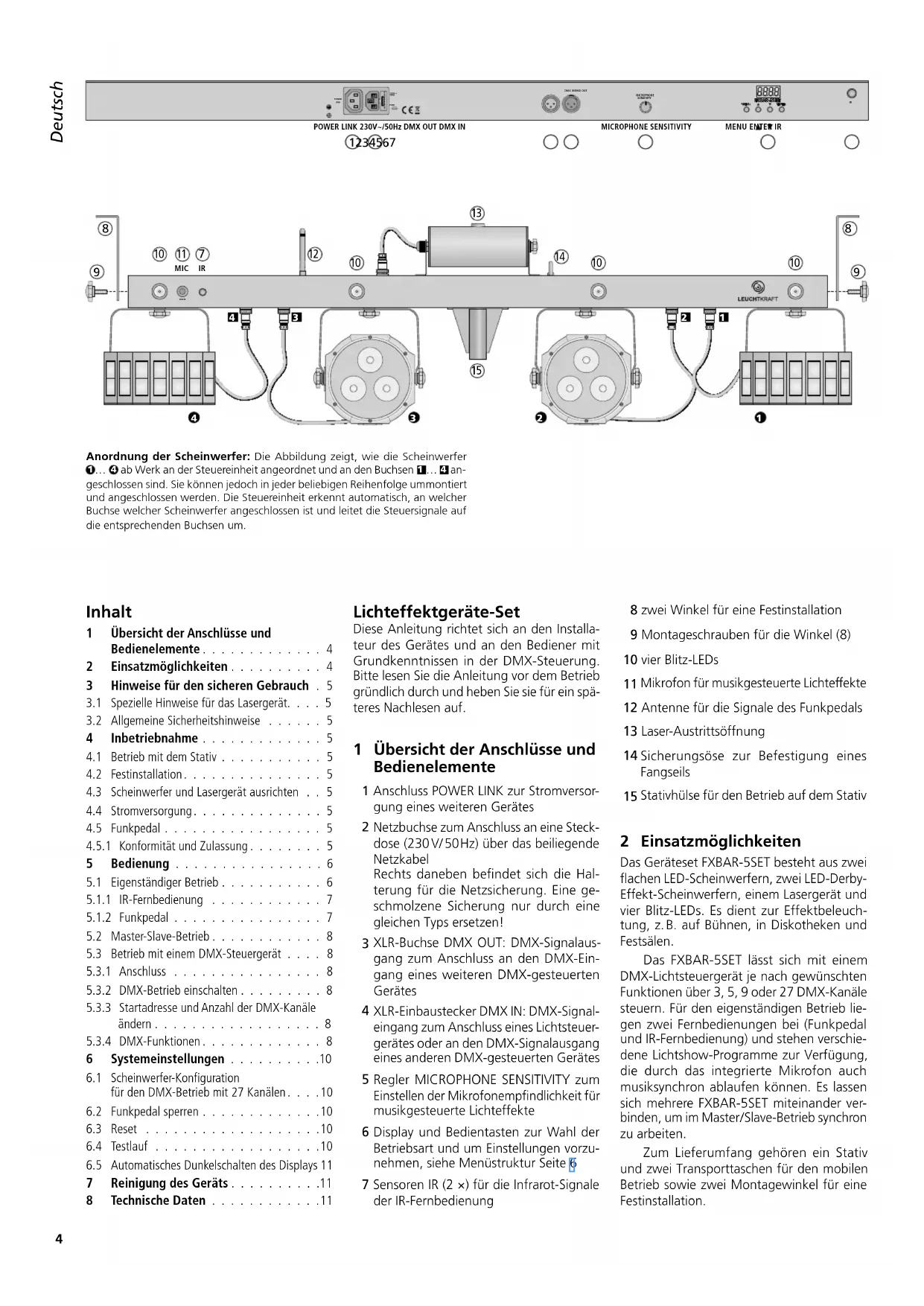

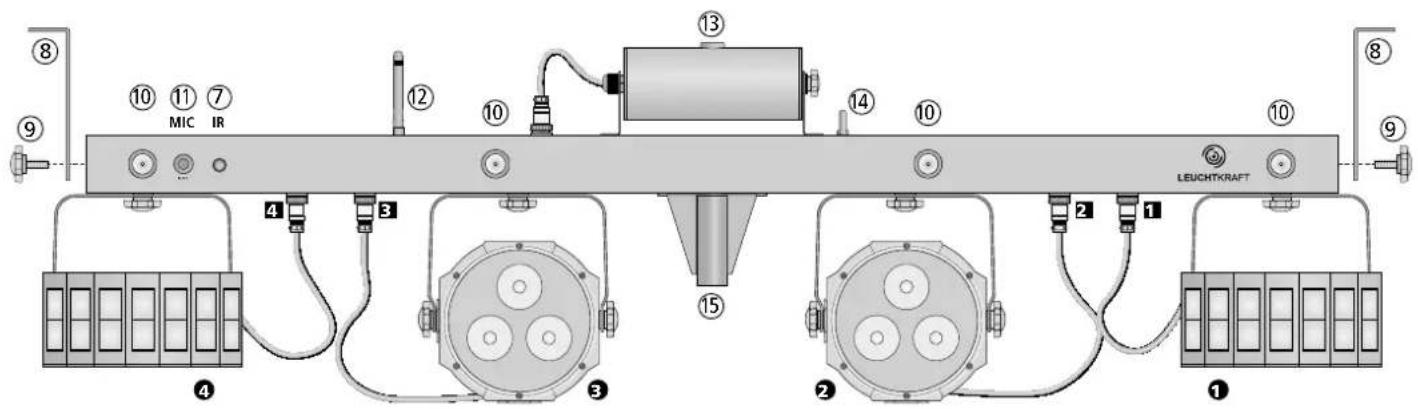

Anordnung der Scheinwerfer: Die Abbildung zeigt, wie die Scheinwerfer 1...4 ab Werk an der Steuereinheit angeordnet und an den Buchsen 1...4 angeschlossen sind. Sie konnen jedoch in jeder beliebigen Reihenfolge ummontiert und angeschlossen werden. Die Steuereinheit erkennt automatisch, an welcher Buchse welcher Scheinwerfer angeschlossen ist und leitet die Steuersignale auf die entsprechenden Buchsen um.
Inhalt
1 Übersicht der Anschlüsse und Bedienelemente 4
2 Einsatzmöglichkeiten 4
3 Hinweise für den sicheren Gebrauch. 5
3.1 Spezielle Hinweise für das Lasergerät. 5
3.2 Allgemeine Sicherheitschinweise 5
4 Inbetriebnahme 5
4.1 Betrieb mit dem Stativ 5
4.2 Festinstallation 5
4.3 Scheinwerfer und Lasergerät ausrichten 5
4.4 Stromversorgung. 5
4.5 Funkpedal 5
4.5.1 Konformität und Zulassung 5
5 Bedienung 6
5.1 Eigenstädiger Betrieb 6
5.1.1 IR-Fernbedienung 7
5.1.2 Funkpedal 7
5.2 Master-Slave-Betrieb 8
5.3 Betrieb mit einem DMX-Steuergerät 8
5.3.1 Anschluss 8
5.3.2 DMX-Betrieb einschalten 8
5.3.3 Startadresse und Anzahl der DMX-Kanäleändern. 8
5.3.4 DMX-Funktionen.. 8
6 Systemeinstellungen 10
6.1 Scheinwerfer-Konfiguration für den DMX-Betrieb mit 27 Kanalen. . . . 10
6.2 Funkpedal sperren 10
6.3 Reset 10
6.4 Testlauf 10
6.5 Automatisches Dunkelschalten des Displays 11
7 Reinigung des Geräts 11
8 Technische Daten 11
Lichteffektgeräte-Set
These Anleitungrichtet sich an den Installa-. teur des Gerates und an den Bediener mit Grundkenntnissen in der DMX-Steuerung. Bittle lessen Sie die Anleitung vor dem Betrieb grundlich durch und haben Sie sie fur ein spateres Nachlesen auf.

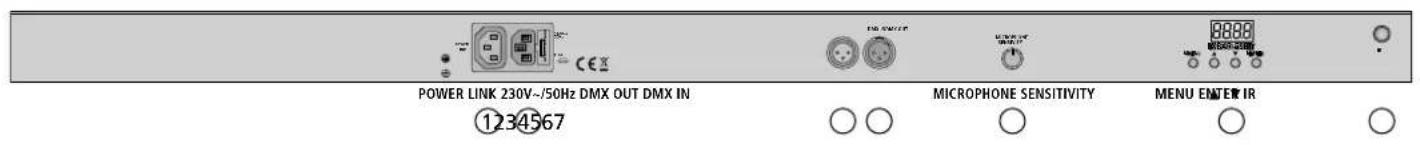

1 Übersicht der Anschlüsse und Bedienelemente
1 Anschluss POWER LINK zur Stromversorgung eines weiteren Gerätes
2 Netzbuchse zum Anschluss an eine Steckdose (230V / 50Hz) über das beiliegende Netzkabel
Rechts daneben befindet sich die Halterung fur die Netzsicherung. Eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen!
3 XLR-Buchse DMX OUT: DMX-Signalausgang zum Anschluss an den DMX-Eingang eines weiteren DMX-gesteuerten Gerätes
4 XLR-Einbaustecker DMX IN: DMX-Signaleingang zum Anschluss eines Lichtsteuergerätes oder an den DMX-Signalausgang eines anderen DMX-gesteuerten Gerätes
5 Regler MICROPHONE SENSITIVITY zum Einstellen der Mikrofonempfindlichkeit fur musikgesteuerte Lichteffekte
6 Display und Bedientasten zur Wahl der Betriebsart und um Einstellungen vorzunehmen, siehe Menüstruktur Seite 6
7 Sensoren IR (2×) fur die Infrarot-Signale der IR-Fernbedienung
8 zwei Winkel für eine Festinstallation
9 Montageschrauben für die Winkel (8)
10 vier Blitz-LEDs
11 Mikrofon für musikgesteuerte Lichteffekte
12 Antenne fur die Signale des Funkpedals
13 Laser-Austrittsöffnung
14 Sicherungsose zur Befestigung eines Fangseils
15 Stativhülse für den Betrieb auf dem Stativ
2 Einsatzmöglichkeiten
Das Geräteset FXBAR-5SET besteht aus zwei flachen LED-Scheinwerfern, zwei LED-Derby-Effekt-Scheinwerfern, einem Lasergerät und vier Blitz-LEDs. Es dient zur Effektbeuchtung, z.B. auf Bühnen, in Diskotheken und Festsälen.
Das FXBAR-5SET lassst sich mit einem DMX-Lichtsteuergerät je nach gewünschten Funktionen über 3, 5, 9 oder 27 DMX-Kanästeuern. Für den eigenständigen Betrieb liegen zwei Fernbedienungen bei (Funkpedal und IR-Fernbedienung) und stehen verschiedene Lichtshow-Programme zur Verfugung, die durch das integrierte Mikrofon auch musiksynchron ablaufen können. Esleen sich mehrere FXBAR-5SET miteinander verbinden, um im Master/Slave-Betrieb synchron zu arbeiten.
Zum Lieferumfang gehoren ein Stativ und zwei Transporttaschen für den mobilen Betrieb sowie zwei Montagewinkel für eine Festinstallation.
3 Hinweise für den sicheren Gebrauch
Das Geräteset entspricht allen relevanten Richtlinien der EU und tragt deshalb das CC-Zeichen.
3.1 Spezielle Hinweise für das Lasergerät
Das Lasergerät entspricht der Laserklasse 2M. Die Laserdioden haben folgende Leistungen und Wellenlangen:
| Leistung Weilenlänge | ||
| grüner Laser | 30 mW 532 nm | |
| roter Laser 100 mW 650 nm | ||
WARNING 1.
Nicht in den Strahl blichen! Bei kurzzeitiger Einwirkungsdauer (max. 0,25 s) ist die austretende Laserstrahlung jedoch für das Auge ungebährlich.
- Die Laserstrahlen dürfen nicht mit optischen Instrumenten (z. B. Lupe oder Telescop) betrachtet werden. Dadurch kann die Netzhaut dauerhaft geschädigt werden.
- Die Laserstrahlen nie auf Augen von Personen oder Tieren richten. Vorsicht beim Ausrichten des Gerätes auf spiegelnde Oberflächen! Achten Sie darauf, dass der Laserstrahl nicht durch Reflexion auf das Auge trifft.
- Offnen oder verändern Sie das Gerät nicht. Eine Veränderung kann zum Austreten gefährlicherer Laserstrahlung (höhere Laserklasse) führen.
- Das Gerät nie ohne Aufsicht betreiben.
3.2 Allgemeine Sicherheitshinweise
WARNING
Das Geräteset wird mit lebensgeführlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran
vor und stecken Sie nichts durch die Luftungsöffnungen. Es besteht die Gefahr eines elektrischen Schlages.
- Verwenden Sie das Geräteset nur im Innbereich und schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0 - 40^
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Geräteset.
-
Ziehen Sie davon den Netzstecker aus der Steckdose:
-
wenn sichtbare Schäden am Geräteset oder am Netzkabel vorhanden sind,
- wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
- wenn Funktionstörungen auftreten.
Lassen Sie das Geräteset in jedem Fall in einer Fachwerkstatt reparieren. - Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
- Wird das Geräteset zweckentfremdet, nicht sicher montiert, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht
repairiert, kann keine Haftung für darauf resultierende Sach- oder Personenschäden und keine Garantie für das Geräteset übernommen werden.

Soll das Geräteset endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.
4 Inbetriebnahme
Das Geräteset muss fachgerecht installiert und sichere montiert werden. Die Person, die das FXBAR-5SET zusammen mit allen Zusatzkomponenten (z. B. Spiegel, Projektefliche) zu einer Lasereinrichtung aufbaut, wird rechtlich zum Hersteller dieser Einrichtung. Beachten Sie unbedingt die Warnhinweise im Kapitel 3.1.
WARNING
Die Sicherheitsbestimmungen des Landes, in dem das Gerät betrieben wird, müssen unbedingt beachtet werden!
Wird das Geräteset über Personen aufgehängt, muss es zusammen zuz der Aufhängung mit einem Fangseil gesichert werden. Das Fangseil so an der Sicherungssoe (14) befestigen, dass der Fallweg des Gerätesets nicht mehr als 20 cm betragen kann.
Das FXBAR-5SET so aufstellen oder aufhagen, dass während des Betriebs eine ausreichende Luftzirkulation gewährleistet ist. Das Lasergerät und die Scheinwerfer müssen einen Mindestabstand von 50 cm zur Projekteonsfläche haben und die Luftungsöffnungen der Gehäuse dürfen auf keinen Fall abgedeckt werden.
4.1 Betrieb mit dem Stativ
1) Das Stativ auf einen waagerechten, festen Untergrund stellen. Für einen sicheren Stand die Stativbeine maximal spreizen und mit der Feststellschraube fixieren.
2) Die Steuereinheit mit den vormontierten Effektgeräten auf das Stativrohr setzen und mit der Feststellschaube fixieren.
3) Zum Einstellen der gewünschten Betriebshöhe das Teleskoprohr Herausziehen. Den Sicherungsstift durch die beiden Löscher für die gewünschte Höhe stecken und das Rohr soweit wieder hineinschieben, dass der Sicherungsstift auf dem Außenrohr aufliegt. Das Teleskoprohr zusätzlich mit der Knebelschraube fixieren.
WICHTIG!
Das Stativ muss standsicher aufgestellt werden. Das Teleskoprohr nur so hoch ausziehen, wie ein{sicherer Halt gewährleistet ist.
Vor dem Betrieb alle Feststellschrauben überprüfen und ggf. festziehen.
- Alle Anschlusskabel so verlegen, dass niemand darüber stolpern kann und dadurch das Stativ umfällt.
Für eine Festinstallation an einer Wand oder Decke die beiden Montagewinkel (8) fachgerecht an geeigneter Stelle befestigen. Die Steuereinheit mit den beiliegenden
Griffschrauben (9) an den Winkeln fest-schrauben.
4.3 Scheinwerfer und Lasergerät ausrichten
Zum Ausrichten die jeweiligen Feststellschrauben lösen und die Geräte in die gewünschte Richtung drehen / neigen. Dabei darauf auf achten, dass die Kabel nicht gedehnt oder gequetscht werden. Die Schrauben anschließend wieder festdrehen.
4.4 Stromversorgung
Das FXBAR-5SET über die Netzbuchse 230V / 50Hz (2) mit dem beiliegenden Netzkabel an eine Steckdose (230V / 50Hz) anschließen. Das Gerät ist damit eingeschaltet. Das Display zeigt kurz die Firmware-Version an (z.B. an und dann den zuletzt gewählten Betriebsmodus.
Werden mehrere FXBAR-5SET verwendet, kann die Buchse POWER LINK (1) des ersten Gerätes über ein Netzkabel mit einem Kaltgerätestecker und einer Kaltgerätekupplung (z. B. AAC-170/SW) mit der Netzbuchse (2) des zweiten Gerätes verbunden werden. Das zweite Gerät kann dann wieder mit dem dritten Gerät verbunden werden usw., bis alle Geräte in einer Kette angeschlossen sind. Auf diese Weise setzen sich maximal 15 FXBAR-5SET zusammen.
Die Buchse POWER LINK kann auch zur Stromversorgung anderer (Lichteffekt-) Geräte genutzt werden. Jedoch dürfen die Buchsen POWER LINK und „230V~/50Hz" nicht mit einem Strom von mehr als 6,3 A belastet werden. Es kann sonst durch die Überlastung ein Kurzschluss und Brand verursacht werden. Die Gerätesicherung sichert diese Buchsen nicht ab.
4.5 Funkpedal
Wird das Funkpedal verwendet, sowohl dessen Sendeantenne als auch die Empfangsantenne (12) der Steuereinheit hersausklappen und senkrecht stellen.
4.5.1 Konformität und Zulassung
Hiermit erklart MONACOR INTERNATIONAL, dass das Funkpedal und die Empfangs-elektronik des Lichteffektgeräte-Sets FXBAR5SET der Richtlinie 2014/53/EU entsprechen. Die EU-Konformitätserklärung kann bei MONACOR INTERNATIONAL angefordert werden. Die Geräte sind für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und anmelde- und gebührenfrei.
5 Bedienung

Die Bedientasten MENU, , und ENTER dieren zum Auswahlen des Betriebsmodus und zum Durchführungn verschiedener Einstellungen. Die Menüstruktur unter zeigt, wie die Modi und Einstellungen mit diesen Taten angewählt werden.
Tipp: Von jeder beliebigen Stelle im Menu aus kann durch mehrfaches Drücken der Taste MENU darüber auf die oberste Ebene gesprungen und der Betriebsmodus gewählt werden, ohne darauf Einstellungen zu verändern.
5.1 Eigenstädiger Betrieb
Für den eigenständigen Betrieb setzen sich folgende Modi anwahlen:
Automatisch ablaufende Showprogramme
Sou musikgesteuerte Showprogramme
Col Farbmodus mit einstellbarer Farbe für alle Scheinwerfer gemeinsam, mit oder ohne Stroboskop-Effekt
Die Menüstruktur gibt einen Überblick über die Programme.
anwahlen. Die Helligkeit einer Farbe bzw. die Stroboskop-Geschwindigkeit dann jeweils mit den Tasten und einstellen.
4) Bei den Showprogrammen mit den Tasten und wahlen:
= Kombination aller EffekteBUTF = Blitz-LEDsBUTL = LaserBUTP = ScheinwerferBUTP = SowPBUTP = SowFBUTF = SowEBUTF = SowDBUTD = SowEBUTE = SowFBUTF = SowEBUTE = SowDBUTD = SowEBUTE = SowDBUTD = SowEBUTE = SowDBUTD = SowEBUTD = SowDBUTD = SowEBUTD = SowDBUTD = SowEBUTD = SowDBUTD = SOWEBUTD = SOWDBUTD = SOWEBUTD = SOWDBUTD = SOWEBUTD = SOWDBUTD = SOWEBUTD
5) Wieder die ENTER-Taste drucken und eine Programmnummer mit den Tasten und wahlen.
6) Bei den automatisch ablaufenden Programmen kann jetzt nach dem Drucken der ENTER-Taste die Programmgeschwindigkeit eingestellt werden (501...599).
Bei den Laser- und Scheinwerferprogrammen lasst sich nach einem weiteren

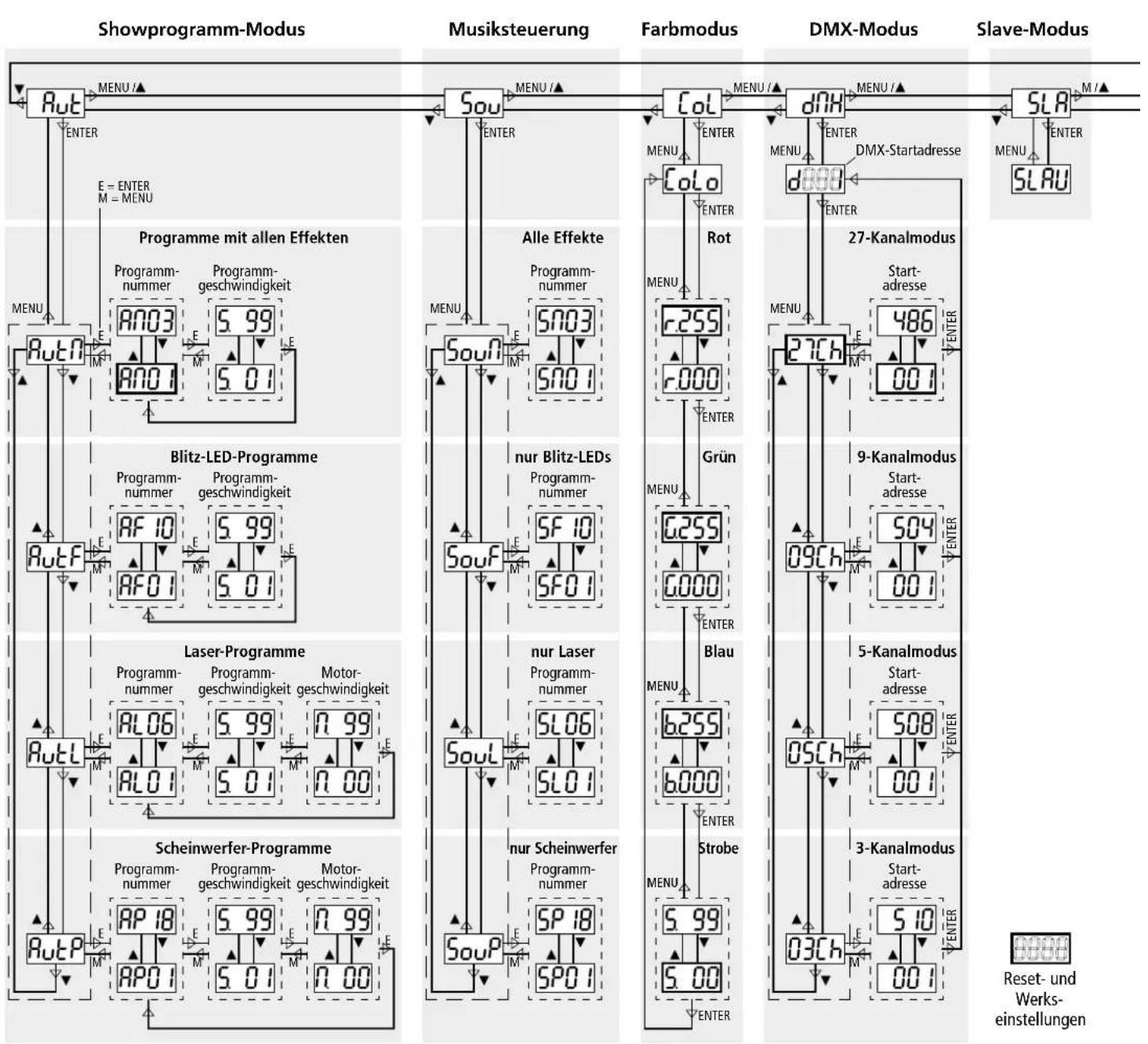

Menüstruktur
Drucken der ENTER-Taste die Motorgeschwindigkeit einstellen (n 00... n 99).
7) Bei den musikgesteuerten Programmen den Regler MICROPHONE SENSITIVITY soweit aufdrehen, bis das FXBAR-5SET wie gewünscht auf die Musik reagiert. Beim Ändern der Lautstärke an der Musikanlage muss auch der Regler entsprechend nachgestellt werden. Sollte die Musiksteuerung trotzweit aufgedrehten Reglers nicht optimal Funktionieren, die Lautstärke erhöhen oder den Abstand zwischen den Lautsprechern und dem FXBAR-5SET verringn.
Nach 5 Sekunden ohne registrierten Schall (Musik) schalten alle Geräte ihre Lichtstrahlen aus. Bei dem nachsten Schallereignis schalten sie wieder ein.
8) Zum Wahlen eines anderen Modus wieder mit dem Bedienschnitt 1 beginnen.
5.1.1 IR-Fernbedienung

1) Vor dem ersten Betrieb die Schutzfolie aus dem Batteriehalterziehen; damit ist die Fernbedienung Funktionsbereit.
Bei längerem Nichtgebrauch die Batterie vorsichtshalber Herausnehmen. Bei einem eventuellen Auslaufender Batterie kann so die Fernbedienung nicht beschädigt werden.
2) Die Fernbedienung Funktioniert nicht im DMX- oder Slave-Betrieb. Es muss dann zuerst die Taste MENU an der Steuereinheit so oft gedrückt werden, bis das Display Rot, Sou oder Col anziegt.
3) Beim Drucken einer Taste die Fernbediednung in Richtung einer der beiden Infrarot-Sensoren IR (7) halten (Abb. Seite 4). Dabei muss Sightverbindung zwischen Sensor und Fernbedienung bestehen.

| Taste | Funktion |
| ONOFF | Lichtstrahlen ein/aus |
| AUTO | automatisch ablaufende Programme RND ... RND mit allen Effekten* |
| MUSIC | musikgesteuerte Programme SNO ... SNO mit allen Effekten* |
| A | Scheinwerfer-Programme* |
| B | Laser-Programme* |
| C | Blitz-LED-Programme* |
| D | Umschalten zwischen automatischem Ablauf und Musiksteuerung für die Scheinwerfer-, Laser- und Blitz-LED-Programme (Tasten A-C) |
| II | Programmablauf anhalten/fortfahren |
| E | Farbmodus: Alle Scheinwerfer strahlen in derselben FarbeMit den Tasten halten sich die Farben nacheinander anwahlen. |
| 0 ... 9 | Geschwindigkeit der automatisch ablaufenden Programme |
| + | ohne Funktion |
| *Durch erneutes Betätigten wird auf die)nachste Programmnummer geschalte.t. | |
Batterie auswechseln
1) Die Verriegelung des Batteriehalters nach rechts drucken (1. Pfeil) und den Halter herausziehen (2. Pfeil).

2) Die verbrauchte Batterie entfernen und die neue Batterie (3-V-Knopfelle, Typ CR2025) mit dem Pluspol nach oben in den Halter legen.
3) Den Halter zurück in die Fernbedienung schieben.
Bitte beachten Sie den Hinweis zur Entsorgung von Batterien am Ende des nachsten Kapitals.
5.1.2 Funkpedal

1) Vor dem ersten Betrieb die beiliegende 12-V-Batterie eingetzen, siehe Absatz unten.
2) Die Sendeantenne ANT des Pedals und die Empfangsantenne (12) der Steuereinheit hersausklappen und senkrecht stellen.
Der Pedalbetriebarf nicht gespeert worden sein (Kapitel 6.4).Ab Werk und nach einem Reset ist der Pedalbetrieb nicht gespeert.
3) Das Pedal mit dem Schalter "I O" auf der Rückseite einschalten.
4) Das Pedal Funktioniert nicht im DMX- oder Slave-Betrieb. Es muss dann zuerst die Taste MENU an der Steuereinheit so oft druckt werden, bis das Display Aut, Sou oder Col anzeigt.
5) Die folgenden Funktionen setzen sich nun mit den Pedalen steuern:
| Pedal | Funktion |
| AUTO | Automatischer Ablauf der ShowprogrammeDurch erneutes Betätigten wird auf die{nachsteProgramm-nummer geschaltet. |
| MUSIC | Musikgesteuerter Ablauf der ShowprogrammeDurch erneutes Betätigten wird auf die{nachsteProgramm-nummer geschaltet. |
| COLOR | Farbmodus:Alle Scheinwerfer strahlen in derselben FarbeDurch erneutes Betätigten wird eine andere Farbe eingeschaltet:Weiß - Rot - Grün - Blau - Gelb -Türkis - Violett - Weiß usw. |
| BLACKOUT | Lichtstrahlen ein/aus |
Nach dem Betrieb nicht vergessen, das Pedal auszuschalten, damit die Batterie nicht unnötg verbraucht wird. Bei längerem Nichtgebrauch die Batterie vorsichtshalber Herausnehmen. Bei einem eventuellen Auslaufen der Batterie kann so das Pedal nicht beschädigt werden.
Batterie einsetzen/auswechseln
1) Auf der Unterseite den Batteriefachdeckel abschrauben.
2) Bei einem Batteriewechsel die verbrauchte Batterie entfernen.
3) Eine neue 12-V-Batterie (Typ 23AE), wie im Batteriefach angegeben, einsetzen.
4) Das Batteriefach wieder zuschrauben.

5.2 Master-Slave-Betrieb
Mehrere FXBAR-5SET konnen synchron betrieben werden. Dabei übernimmt ein Gerät (Master-Gerät) die Steuerung der übrigen Geräte (Slave-Geräte).
1) Die Geräte miteinander zu einer Kette verbinden. Siehe dazu Kapitel 5.3., jedoch ohne den Bedienschrift 1 zu beachten.
2) Alle Slave-Geräte auf den Slave-Betrieb einstellen: Die Taste MENU so oft drücken, bis das Display SInBeigt. Dann die Taste ENTER drücken; das Display zeigt nun SLAU
Solange ein Slave-Gerät kein Steuer-signal vom Master-Gerät erhält, blinkt sein Display.
3) Am Master-Gerät den gewünschten Betriebsmodus (siehe Kap. 5.) einstellen die Slave-Geräte „folgen" entsprechend.
5.3 Betrieb mit einem DMX-Steuerverät
Zur Bedienung über ein DMX-Lichtsteuererat (z. B. DMX-1440 oder DMX-510USB) sind 27 DMX-Steuerkanale vorhanden. Das FXBAR-5SET lasst sich aber auch uber nur 9,5 oder 3 Kanale steuern, wenn die dann verfügbar Funktionen ausreichen (Kap. 5.3.3) oder am Lichtsteuererat nicht genugend Kanale frei sind.
5.3.1 Anschluss

Für die DMX-Signalübertragung sollen spezielle Kabel verwendet werden (z. B. Kabel der CDMXN-Serie). Bei Leitungslangen ab 150m oder bei der Steuerung von mehr als 32 Geräten über einen DMX-Ausgang wird grundsätzlich das Zwischenschalten eines DMX-Aufholverstärkers empfohlen (z. B. SR-103DMX).
1) Den Eingang DMX IN mit dem DMX-Ausgang des Lichtsteuergerats oder eines anderen DMX-gesteuerten Geräts verbinden.
2) Den Ausgang DMX OUT mit dem DMX-Eingang des nachsten DMX-Geräts verbinden. Dessen Ausgang wieder mit dem Eingang des nachfolgenden DMX-Geräts verbinden usw., bis alle DMX-gesteuerten Geräte in einer Kette angeschlossen sind.
3) Um Störungen bei der Signalübertragung auszuschreiben, sollte bei langen Leitungen oder bei einer Vielzahl von hinterein-ndergeschalteten Geräten der DMX-Ausgang des letzten DMX-Geräts der Kette mit einem 120-Ω-Widerstand (>0,3 W) abgeschlossen werden: In die DMX-Ausgangsbuchse einen entsprechenden Abschlussstecker (z.B. DLT-123) stecken.
5.3.2 DMX-Betrieb einschalten
Um alle am Lichtsteuergerät angeschlossenen DMX-Geräte separat bedienen zu konnen, muss jedem Gerät eine eigene Startadresse erhalten. Ab Werk ist für das FXBAR-5SET die Startadresse 1 und die Steuerung mit 27 DMX-Kanalen eingestellt. Ist die Startadresse 1 bereits für ein anderes DMX-gesteuertes Gerät belegt, am FXBAR-5SET die Startadresse ändern. Siehe dazu und zum Ändern der Anzahl der DMX-Kanäle folgenden Kapitel.
Zum Einsatz des DMX-Betriebs die Taste MENU so oft drucken, bis das Display anziegt. Dann die Taste ENTER drucken; das Display zeigt die Startadresse (z.B. 001) an. Das FXBAR-5SET lasst sich nun per DMX steuern. Erhalt das Gerät kein DMX-Steuersignal, blinkt die Startadresse.

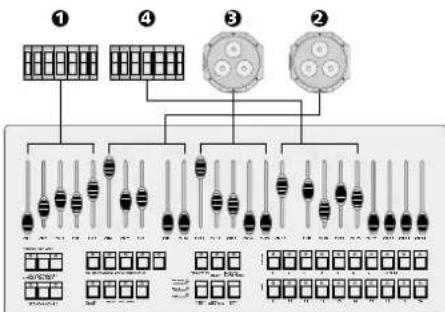

5.3.3 Startadresse und Anzahl der DMX-Kanäeändern
1) Den DMX-Betrieb einschalten, sodass das Display die DMX-Startadresse anzeigt (siehe vorherigen Absatz).
2) Die Taste ENTER erneut drucken, damit die Anzahl der DMX-Kanäle angezeigt wird.
3) Die Anzahl der DMX-Kanäle mit der Taste ▲ oder▼ auswahlen.
4) Erneut die Taste ENTER drücken: Die Startadresse wird angezeigt.
5) Zum Ändern der Startadresse die Taste ▲ oder▼ betätigten.
6) Zum Speichern der Einstellungen abschlieBend die Taste ENTER noch einmal drucken. Das Display zeit „d" und die Startadresse an.
| Beispiele möglicher Einstellungen | |||
| Anzahl der DMX-Kanäle | Startadresse | vomFXBAR-5SETbelegteAdressen | nachstmöglicheStartadresse fürdas nachfolgendeDMX-Gerät |
| 3 | 1 | 1-3 | 4 |
| 6 | 6-8 | 9 | |
| 5 | 1 | 1-5 | 6 |
| 8 | 8-12 | 13 | |
| 9 | 1 | 1-9 | 10 |
| 24 | 24-32 | 33 | |
| 27 | 1 | 1-27 | 28 |
| 486 | 486-512 | - | |
= Einstellungen ab Werk und nach einem Reset
5.3.4 DMX-Funktionen
| 3-Kanalmodusnur Showprogramm | |||
| DMX-Kanal | einge-stellterDMX-WertimKanal 1 | DMX-Wert | Funktion |
| 1 | - | 000-009 | Blackout (alles dunkel) |
| Vorauswahl des Programms | |||
| 010-031 | Scheinwerfer-Programme | ||
| 032-065 | Laser-Programme | ||
| 066-095 | Blitz-LED-Programme | ||
| 096-127 | Programme mit allen Effekten | ||
| 128-159 | musikgesteuerte Scheinwerfer | ||
| 160-191 | musikgesteuerte Laser | ||
| 192-223 | musikgesteuerte Blitz-LEDs | ||
| 224-255 | alle Effekte musikgesteuert | ||
| automatisch ablaufendeProgramme | |||
| 2 | 010...031 | 000-009 | RPO1 |
| 010-019 | RPO2 | ||
| 020-029 | RPO3 | ||
| 030-039 | RPO4 | ||
| 040-049 | RPO5 | ||
| 050-059 | RPO6 | ||
| 060-069 | RPO7 | ||
| 070-079 | RPO8 | ||
| 080-089 | RPO9 | ||
| 090-099 | RPT0 | ||
| 100-109 | RPT1 | ||
| 110-119 | RPT2 | ||
| 120-129 | RPT3 | ||
| 130-139 | RPT4 | ||
| 140-149 | RPT5 | ||
| 150-159 | RPT6 | ||
| 160-169 | RPT7 | ||
| 170-255 | RPT8 | ||
| 032...065 | 000-039 | RLO1 | |
| 040-079 | RLO2 | ||
| 080-119 | RLO3 | ||
| 120-139 | RLO4 | ||
| 140-159 | RLOS | ||
| 160-255 | RLOS | ||
| 066...095 | 000-014 | RFOT1 | |
| 015-029 | RFOT2 | ||
| 030-044 | RFOT3 | ||
| 045-059 | RFOT4 | ||
| 060-074 | RFOS | ||
| 075-089 | RFOS | ||
| 090-104 | RFOT1 | ||
| 105-119 | RFOT8 | ||
| 120-134 | RFOT9 | ||
| 135-255 | RFTO | ||
| 096...127 | 000-019 | RNO1 | |
| 020-039 | RNO2 | ||
| 040-255 | RNO3 | ||
| 3-KanalmodusFortsetzung | |||
| DMX-Kanal | einge-stelter DMX-Wert im Kanal 1 | DMX-Wert | Funktion |
| musikgesteuerteProgramme | |||
| 2 | 128...159 | 000-009 | SP01 |
| 010-019 | SP02 | ||
| 020-029 | SP03 | ||
| 030-039 | SP04 | ||
| 040-049 | SP05 | ||
| 050-059 | SP06 | ||
| 060-069 | SP07 | ||
| 070-079 | SP08 | ||
| 080-089 | SP09 | ||
| 090-099 | SP10 | ||
| 100-109 | SP11 | ||
| 110-119 | SP12 | ||
| 120-129 | SP13 | ||
| 130-139 | SP14 | ||
| 140-149 | SP15 | ||
| 150-159 | SP16 | ||
| 160-169 | SP17 | ||
| 170-255 | SP18 | ||
| 160...191 | 000-039 | SLO1 | |
| 040-079 | SLO2 | ||
| 080-119 | SLO3 | ||
| 120-139 | SLO4 | ||
| 140-159 | SLO5 | ||
| 160-255 | SLO6 | ||
| 192...223 | 000-014 | SFO1 | |
| 015-029 | SFO2 | ||
| 030-044 | SFO3 | ||
| 045-059 | SFO4 | ||
| 060-074 | SFO5 | ||
| 075-089 | SFO6 | ||
| 090-104 | SFO7 | ||
| 105-119 | SFO8 | ||
| 120-134 | SFO9 | ||
| 135-255 | SF10 | ||
| 224...255 | 000-019 | SNO1 | |
| 020-039 | SNO2 | ||
| 040-255 | SNO3 | ||
| 3 | 010...127 | 000-255 | Programmgeschwindigkeitlangsam → Schnell |
| 5-Kanalmodusgemeinsame Farbeinstellung der Scheinwerferkein Laser, keine Blitz-LEDs | |||
| Effekt-gerät | DMX-Kanal | DMX-Wert | Funktion |
| Schein-werfer2+3undDerby1+4 | 1000-255 Grundhelligkeit Rot | ||
| 2 | 000-255 Grundhelligkeit Grün | ||
| 3 | 000-255 Grundhelligkeit Blau | ||
| 4 | 000-191 Gesamthelligkeit Kanal 1-3 | ||
| 192-200 musikgesteuertes Aufblitzen | |||
| 201-249 Blitzen langsam → Schnell | |||
| 250-255 alle Farben max. Helligkeit | |||
| Derby1+4 | 5 | 000-004 keine Rotation | |
| 005-127 Rotation ∪ langsam→ Schnell | |||
| 128-133 keine Rotation | |||
| 134-255 Rotation ∪ langsam→ Schnell | |||
| 9-Kanalmodusgemeinsame Farbeinstellung der Scheinwerfer,mit Laser- und Blitz-LED-Effekte | |||
| Effekt-gerät | DMX-Kanal | DMX-Wert | Funktion |
| Schein-werfer2+3undDerby1+4 | 1000-255 Grundhelligkeit Rot | ||
| 2 | 000-255 Grundhelligkeit Grün | ||
| 3 | 000-255 Grundhelligkeit Blau | ||
| 4 | 000-191 Gesamthelligkeit Kanal 1-3 | ||
| 192-200 musikgesteuertes Aufblitzen | |||
| 201-249 Blitzen langsam → Schnell | |||
| 250-255 alle Farben max. Helligkeit | |||
| Derby1+4 | 5 | 000-004 keine Rotation | |
| 005-127 Rotation ∪ langsam→ Schnell | |||
| 128-133 keine Rotation | |||
| 134-255 Rotation ∪ langsam→ Schnell | |||
| Laser | 6 | 000-004 roter Laser aus | |
| 005-009 roter Laser an | |||
| 010-255 roter Laser blinkt lg.→ Schnell | |||
| 7 | 000-004 grüner Laser aus | ||
| 005-009 grüner Laser an | |||
| 010-255 grüner Laser blinkt lg.→ Schnell | |||
| 8 | 000-004 keine Rotation | ||
| 005-127 Rotation ∪ langsam→ Schnell | |||
| 128-133 keine Rotation | |||
| 134-255 Rotation ∪ langsam→ Schnell | |||
| Blitz-LEDs | 9 | 000-004 Blitz-LEDs aus | |
| 005-009 Blitz-LEDs an | |||
| 010-255 Blitzen langsam→ Schnell | |||
| 27-Kanalmodus separate Steuerung aller Effektgeräte, keine Showprogramme | |||
| Effekt- gerät | DMX- Kanal | DMX- Wert | Funktion |
| Derby ● | 1 000-255 Helligkeit Rot | ||
| 2 | 000-255 Helligkeit Grün | ||
| 3 | 000-255 Helligkeit Blau | ||
| 4 | 000-009 kein Blinken | ||
| 010-255 Blinken langsam→chnell | |||
| 5 | 000-004 keine Rotation | ||
| 005-127 Rotation ∪ langsam→chnell | |||
| 128-133 keine Rotation | |||
| 134-255 Rotation ∪ langsam→chnell | |||
| Schein- werfer ● | 6 | 000-255 Helligkeit Rot | |
| 7 | 000-255 Helligkeit Grün | ||
| 8 | 000-255 Helligkeit Blau | ||
| 9 | 000-009 kein Blinken | ||
| 010-255 Blinken langsam→chnell | |||
| 10 | keine Funktion* (Reserve-Kanal für Rotation) | ||
| Schein- werfer ● | 11 000-255 Helligkeit Rot | ||
| 12 | 000-255 Helligkeit Grün | ||
| 13 | 000-255 Helligkeit Blau | ||
| 14 | 000-009 kein Blinken | ||
| 010-255 Blinken langsam→chnell | |||
| 15 | keine Funktion* (Reserve-Kanal für Rotation) | ||
| Derby ● | 16 000-255 Helligkeit Rot | ||
| 17 | 000-255 Helligkeit Grün | ||
| 18 | 000-255 Helligkeit Blau | ||
| 19 | 000-009 kein Blinken | ||
| 010-255 Blinken langsam→chnell | |||
| 20 | 000-004 keine Rotation | ||
| 005-127 Rotation ∪ langsam→chnell | |||
| 128-133 keine Rotation | |||
| 134-255 Rotation ∪ langsam→chnell | |||
| Laser | 21 | 000-004 roter Laser aus | |
| 005-009 roter Laser an | |||
| 010-255 roter Laser blinkt lg→chnell | |||
| 22 | 000-004 grüner Laser aus | ||
| 005-009 grüner Laser an | |||
| 010-255 grüner Laser blinkt lg→chnell | |||
| 23 | 000-004 keine Rotation | ||
| 005-127 Rotation ∪ langsam→chnell | |||
| 128-133 keine Rotation | |||
| 134-255 Rotation ∪ langsam→chnell | |||
| Blitz- LED 1 | 24 | 000-004 aus | |
| 005-009 an | |||
| 010-255 Blitzen langsam→chnell | |||
| Blitz- LED 2 | 25 | 000-004 aus | |
| 005-009 an | |||
| 010-255 Blitzen langsam→chnell | |||
| Blitz- LED 3 | 26 | 000-004 aus | |
| 005-009 an | |||
| 010-255 Blitzen langsam→chnell | |||
| Blitz- LED 4 | 27 | 000-004 aus | |
| 005-009 an | |||
| 010-255 Blitzen langsam→chnell | |||
- Werde an der Buchse und/oder ein Derby-Effekt-Scheinwerfer angeschlossen und der Menüpunkt Fersprechend geändert (Kapitel 6.1) kann über den Kanal 10 und /oder 15 die Rotation eingestellt werden; DMX-Werte siehe Kanal 5 oder 20.
6 Systemeinstellungen
Über den Menüpunkt [50]n folgende Systemeinstellungen geändert werden:
6.1 Scheinwerfer-Konfiguration für den DMX-Betrieb mit 27 Kanänen Die Einstellung Scheinwerfer-Konfigura brauchen Sie nur zu ändern, wenn Anordnung der Scheinwerfer geändert w und Sie das FXBAR-5SET per DMX mit 27 nalen steuern mögen.
Die Steuereinheit erkennt automatisch, an welcher Buchse (1...4) welcher Scheinwerfer (1...4) angeschlossen ist, und leitet die Steuersignale auf die entsprechenden Buchsen. Die Nummer des Scheinwerfers ist auf seiner Rückseite zu finden sowie in der Abbildung auf der Seite 2 angegeben. Für den 27-Kanalmodus bedeutet das:
| der Scheinwerfer mit der Nummer | wird über die DMX-Kanäle ... gesteuet |
| 1 | 1-5 |
| 2 | 6-10 |
| 3 | 11-15 |
| 4 | 16-20 |
Wurde die Anordnung der Scheinwerfer nicht geändert, haben die Regler für die Scheinwerfer auf dem Lichtsteuerpult dieselbe Reihenfolge wie die Scheinwerfer an der Steuereinheit:

Beispiel 1: Scheinwerfer-Anordnung ab Werk Bei einer geänderten Anordnung ergibt sich durch die automatische Umleitung der Steuersignale eine andere Reihenfolge. Im folgenden Beispiel wurden die Scheinwerfer 2 und 4 vertauscht:

Beispiel 2: Reihenfolge der Regler bei geänderter Scheinwerfer-Anordnung ohne Änderung der Systemeinstellung
Soll bei einer geänderten Scheinwerferanordnung die Reihenfolge der Regler wieder mit der Reihenfolge der Scheinwerfer übereinstommen, die Einstellungen des Menüpunkts AddS ändern:
1) Den Menüpunkt der Taste MENU anwahlen und die Taste ENTER drücken das Display zeigt den zuletzt gewährten Untermenüpunkt an.
2) Mit der Taste ▲ oder ▼ den Untermenüpunkt Anwahlen und die Taste ENTER drücken. Das Display zeigt die Scheinwerfer-Kconfiguration an:

3) Die linke Ziffer blinkt, d. h. die Kanalgruppe 1 ist angewählt. Mit der Taste lessen sich die Gruppen nacheinander anwahlen.
4) Um mit einer Kanalgruppe einen anderen Scheinwerfer steuern zu konnen, die Taste so oft drücken, bis die Scheinwerfernummer im Display angezeigt wird. Beispiel:

Beispiel 3: Reihenfolge der Regler bei geänderter Scheinwerfer-Anordnung und Änderung der Systemeinstellung
5) Nach der Einstellung abschiedeBend die Taste ENTER zum Speichern drucken.
6.2 Funkpedal sperren
Ab Werk ist der Betrieb mit dem Funkpedale eingeschaltet. Sollte das Pedal nicht gebraucht werden oder das FXBAR-5SET den Modus z. B. durch Störsignale ungewölt wechseln, kann der Pedalbetrieb gespeitrt werden:
1) Den Menüpunkt der Taste MENU anwahlen und die Taste ENTER drücken; das Display zeigt den zuletzt gewählten Untermenüpunkt an.
2) Mit der Taste ▲ oder ▼ den Untermenüpunkt H-En anwahlen und die Taste ENTER drucken. Das Display zeigt die aktuelle Einstellung an.
3) Mit Taste ▲ oder ▼ den Pedalbetrieb sperren (off) oder einschalten (on) und zum Speichern die Taste ENTER drucken.
6.3 Reset
Ab Werk ist das FXBAR-5SET wie folgt eingestellt. In der Abbildung der Menüstruktur auf der Seite 6 sind die Werkseinstellungen zur Kennzeichnung fett umrandet.
| Werkseinstellungen | ||
| Bereich | Funktion | Einstellung |
| Showprogramm-Modus | Programm-nummer | Programm AIO mit allen Effektiven |
| Programm-geschwindigkeit | S. 80 | |
| Farbmodus | Helligkeit | Rot, Grün und Blau auf max. Helligkeit (255) |
| Stroboskop | aus (S. 00) | |
| DMX | Startadresse | 001 |
| Anzahl der Kanäle | 27 | |
| System-einstellungen | Scheinwerfer-Konfiguration | 1 2 3 4 |
| Funkpedal-Funktion | eingeschaltet (on) | |
| automatisches Dunkelschalten des Displays | ausgeschaltet (off) | |
Zum Zurücksetzen auf die Werkseinstellung:
1) Den Menüpunkt der Taste MENU anwahlen und die Taste ENTER drücken das Display zeigt den zuletzt gewählten Untermenüpunkt an.
2) Mit der Taste ▲ oder ▼ den Untermenüpunkt FEST anwahlen und die Taste ENTER drücken. Das Display zeigt kurz die Firmware-Version an (z. B. 100). Dann schaltet das Gerät auf das Showprogramm 101
6.4 Testlauf
Um alle LEDs, Laser und Motoren zu überprüfen, kann ein Testlauf gestartet werden:
1) Den Menüpunkt der Taste MENU anwahlen und die Taste ENTER drücken das Display zeigt den zuletzt gewählten Untermenüpunkt an.
2) Mit der Taste oder den Untermenpunkt EES anwahlen. Der Testlauf startet sofort:
-Während der ersten 30s werden die Showprogramme durchlaufen. Wenn Musik vom Mikrofon aufgenommen wird, werden die Programme musikgesteuert, anderenfalls laufen sie automatisch ab.
- Nach 30s schaltet das Display auf um. Alle LEDs und Laser leuchten mit maximaler Helligkeit und alle Motoren laufen mit maximaler Geschwindigkeit.
3) Zum Beenden des Testlaufs die Taste MENU drucken.
6.5 Automatisches Dunkelschalten des Displays
Wenn das leuchtende Display stört, kann es 30 s nach dem letzten Tastendruck automatisch dunkelgeschaltet werden. Es leuchtet dann nur noch ein kleiner Punkt. Sobald eine Taste gedrückt wird, leuchtet das Display wieder für 30 s.
1) Den Menüpunkt der Taste MENU anwahlen und die Taste ENTER drücken; das Display zeigt den zuletzt gewählten Untermenüpunkt an.
2) Mit der Taste oder den Untermenüpunkt L6dsvahlen und die Taste ENTER drucken. Das Display zeigt die aktuelle Einstellung an.
3) Mit Taste ▲ oder ▼ das automatische Abdunkeln ein- (on) oder ausschalten (off) und zum Speichern die Taste ENTER drucken.
7 Reinigung des Geräts
Die Linsen zum Bündeln der Lichtstrahlen sollenn in regelmäßigen Abständen je nach Verschmutzung gereinigt werden. Nur dann kann das Licht in maximaler Helligkeit abgestrahlten werden. Vor dem Säubern den Netzstecker aus der Steckdoseziehen. Nur ein weiches, sauberes Tuch und ein Glasreinigungsmittel verwenden. Anschließlich die Linsen trocken wischen.
Zum Reinigen der Gehäuse nur ein weiches, sauberes Tuch benutzen. Auf keinen Fall eine Flüssigkeit verwenden, die könnte in die Geräte laufen und Beschädigungen verursachen.
8 Technische Daten
DMX
Datumprotokoll:DMX512
Anzahl der Kanäle: .3, 5, 9 oder 27
LED-Scheinwerfer
Anzahl: 2
LEDs je Scheinwerfer: 3 RGB-LEDs je 3 W
Abstrahlwinkel: 13°
LED-Derby-Effekt-Scheinwerfer
Anzahl 2
LED je Scheinwerfer: 1 RGB-LED, 6 W
Blitz-LEDs
Anzahl: 4
Farbe: .weiB
Leistung je LED: 1 W
Abstrahlwinkel: .8°
Lasergerat
Laserklasse: 2MI
Leistung/Wellenlänge
Stromversorgung: 230V/50Hz
Leistungsaufnahme: . . . max.85VA
Einsatztemperatur: .0-40°C
Abmessungen der Steuer
einheit mit Effektgeräten: 1170 × 310 × 150 ~mm
Gesamtgewicht: 11kg
IR-Fernbedienung
Stromversorgung: 3-V-Knopfelle, Typ CR 2025
Abmessungen: 40 × 7 × 86 ~mm
Gewicht: 12g
Funkpedal
Stromversorgung: 12-V-Batterie, Typ 23AE (1811A)
Abmessungen: 420 × 43 × 150 ~mm (ohne Antenne)
Gewicht: 1,25 kg
Stativ
einstellbare Hohe: . . . . . . 1,45-2,4m,6-stufig
Änderungen vorbehalten.

Setlichteffectapparaten
8 Technische gegevens
DMX
Gegevensprotocol: .DMX-512
