BEDIENUNGSANLEITUNG CD230USB IMG STAGE LINE

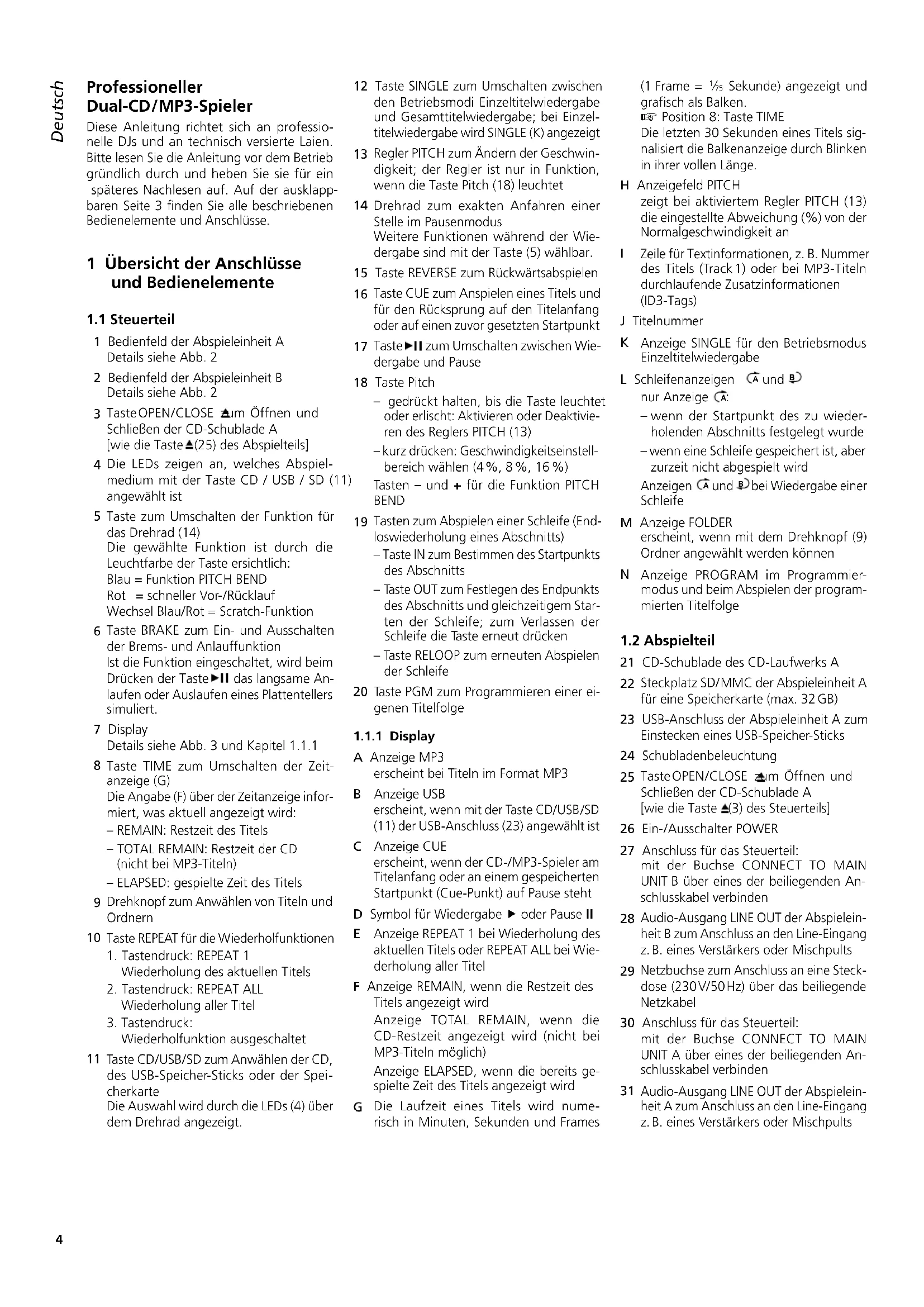

LINE OUT 230V~/ 50 HzAB4 Deutsch Deutsch Deutsch Seite Professioneller Dual-CD / MP3-Spieler Diese Anleitung richtet sich an professio- nelle DJs und an technisch versierte Laien. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf. Auf der ausklapp- baren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse. 1 Übersicht der Anschlüsse und Bedienelemente

1 Bedienfeld der Abspieleinheit A Details siehe Abb. 2 2 Bedienfeld der Abspieleinheit B Details siehe Abb. 2

Taste OPEN / CLOSE zum Öffnen und Schließen der CD-Schublade A [wie die Taste (25) des Abspielteils]

Die LEDs zeigen an, welches Abspiel- medium mit der Taste CD / USB / SD (11) angewählt ist

Taste zum Umschalten der Funktion für das Drehrad (14) Die gewählte Funktion ist durch die Leuchtfarbe der Taste ersichtlich: Blau = Funktion PITCH BEND Rot = schneller Vor- / Rücklauf Wechsel Blau / Rot = Scratch-Funktion

Taste BRAKE zum Ein- und Ausschalten der Brems- und Anlauffunktion Ist die Funktion eingeschaltet, wird beim Drücken der Taste das langsame An- laufen oder Auslaufen eines Plattentellers simuliert. 7 Display Details siehe Abb. 3 und Kapitel 1.1.1

Taste TIME zum Umschalten der Zeit- anzeige (G) Die Angabe (F) über der Zeitanzeige infor- miert, was aktuell angezeigt wird: – REMAIN: Restzeit des Titels – TOTAL REMAIN: Restzeit der CD (nicht bei MP3-Titeln) – ELAPSED: gespielte Zeit des Titels

Drehknopf zum Anwählen von Titeln und Ordnern

Taste REPEAT für die Wiederholfunktionen

1. Tastendruck: REPEAT 1

Wiederholung des aktuellen Titels

2. Tastendruck: REPEAT ALL

Wiederholung aller Titel

Wiederholfunktion ausgeschaltet

Taste CD / USB / SD zum Anwählen der CD, des USB-Speicher-Sticks oder der Spei- cherkarte Die Auswahl wird durch die LEDs (4) über dem Drehrad angezeigt. 12 Taste SINGLE zum Umschalten zwischen den Betriebsmodi Einzeltitelwiedergabe und Gesamttitelwiedergabe; bei Einzel- titelwiedergabe wird SINGLE (K) angezeigt

Regler PITCH zum Ändern der Geschwin- digkeit; der Regler ist nur in Funktion, wenn die Taste Pitch (18) leuchtet

Drehrad zum exakten Anfahren einer Stelle im Pausenmodus Weitere Funktionen während der Wie- dergabe sind mit der Taste (5) wählbar. 15 Taste REVERSE zum Rückwärts abspielen

Taste CUE zum Anspielen eines Titels und für den Rücksprung auf den Titelanfang oder auf einen zuvor gesetzten Startpunkt

Taste zum Umschalten zwischen Wie- dergabe und Pause 18 Taste Pitch – gedrückt halten, bis die Taste leuchtet oder erlischt: Aktivieren oder Deaktivie- ren des Reglers PITCH (13) – kurz drücken: Geschwindigkeitseinstell- bereich wählen (4 %, 8 %, 16 %) Tasten – und + für die Funktion PITCH BEND

Tasten zum Abspielen einer Schleife (End- loswiederholung eines Abschnitts) – Taste IN zum Bestimmen des Startpunkts des Abschnitts – Taste OUT zum Festlegen des Endpunkts des Abschnitts und gleichzeitigem Star- ten der Schleife; zum Verlassen der Schleife die Taste erneut drücken – Taste RELOOP zum erneuten Ab spielen der Schleife 20 Taste PGM zum Programmieren einer ei- genen Titelfolge

A Anzeige MP3 erscheint bei Titeln im Format MP3 B Anzeige USB erscheint, wenn mit der Taste CD / USB / SD (11) der USB-Anschluss (23) angewählt ist C Anzeige CUE erscheint, wenn der CD- / MP3-Spieler am Titelanfang oder an einem gespeicherten Startpunkt (Cue-Punkt) auf Pause steht D Symbol für Wiedergabe oder Pause II E Anzeige REPEAT 1 bei Wiederholung des aktuellen Titels oder REPEAT ALL bei Wie- derholung aller Titel F Anzeige REMAIN, wenn die Restzeit des Titels angezeigt wird Anzeige TOTAL REMAIN, wenn die CD-Restzeit angezeigt wird (nicht bei MP3-Titeln möglich) Anzeige ELAPSED, wenn die bereits ge- spielte Zeit des Titels angezeigt wird

Die Laufzeit eines Titels wird nume- risch in Minuten, Sekunden und Frames (1Frame =

Sekunde) angezeigt und grafisch als Balken.

Position 8: Taste TIME Die letzten 30 Sekunden eines Titels sig- nalisiert die Balkenanzeige durch Blinken in ihrer vollen Länge. H Anzeigefeld PITCH zeigt bei aktiviertem Regler PITCH (13) die eingestellte Abweichung (%) von der Normalgeschwindigkeit an

Zeile für Textinformationen, z. B. Nummer des Titels (Track 1) oder bei MP3- Titeln durchlaufende Zusatzinformationen (ID3-Tags) J Titelnummer

Anzeige SINGLE für den Betriebsmodus Einzeltitelwiedergabe L Schleifenanzeigen

– wenn der Startpunkt des zu wieder- holenden Abschnitts festgelegt wurde – wenn eine Schleife gespeichert ist, aber zurzeit nicht abgespielt wird Anzeigen

bei Wiedergabe einer Schleife M Anzeige FOLDER erscheint, wenn mit dem Drehknopf (9) Ordner angewählt werden können

Anzeige PROGRAM im Programmier- modus und beim Abspielen der program- mierten Titelfolge

21 CD-Schublade des CD-Laufwerks A

Steckplatz SD / MMC der Abspieleinheit A für eine Speicherkarte (max. 32 GB) 23 USB-Anschluss der Abspieleinheit A zum Einstecken eines USB-Speicher-Sticks 24 Schubladenbeleuchtung

Taste OPEN / CLOSE zum Öffnen und Schließen der CD-Schublade A [wie die Taste (3) des Steuerteils] 26 Ein- / Ausschalter POWER 27 Anschluss für das Steuerteil: mit der Buchse CONNECT TO MAIN UNITB über eines der beiliegenden An- schlusskabel verbinden

Audio-Ausgang LINE OUT der Abspielein- heit B zum Anschluss an den Line-Eingang z. B. eines Verstärkers oder Mischpults

Netzbuchse zum Anschluss an eine Steck- dose (230 V/ 50 Hz) über das beiliegende Netzkabel 30 Anschluss für das Steuerteil: mit der Buchse CONNECT TO MAIN UNITA über eines der beiliegenden An- schlusskabel verbinden

Audio-Ausgang LINE OUT der Abspielein- heit A zum Anschluss an den Line-Eingang z. B. eines Verstärkers oder Mischpults5 Deutsch 2 Hinweise für den sicherenGebrauch Das Gerät entspricht allen relevanten Richtli- nien der EU und trägt deshalb das -Zeichen. WARNUNG Das Gerät wird mit lebens- gefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran vor. Es besteht die Gefahr eines elektrischen Schlages.

Vorsicht! Blicken Sie bei geöffneter CD-Schublade (21) nicht in den CD-Schacht. Eventuell austretende Laser strahlen können zu Augenschäden führen.

Das Gerät ist nur zur Verwendung im In- nenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztem- peraturbereich beträgt 0 – 40 °C.

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße z. B. Trinkgläser, auf das Gerät.

Ziehen Sie sofort den Netzstecker aus der Steckdose,

1. wenn sichtbare Schäden am Gerät oder

am Netzkabel vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem

der Verdacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Geben Sie das Gerät in jedem Fall zur Re- paratur in eine Fachwerkstatt.

Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haf- tung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden. Soll das Gerät endgültig aus dem Betrieb genommen werden, über- geben Sie es zur umweltgerechten Entsorgung einem örtlichen Recy- clingbetrieb. 3 Einsatzmöglichkeiten Der CD / MP3-Spieler CD-230USB mit zwei Abspieleinheiten ist speziell für den profes- sionellen DJ-Bereich konzipiert. Hierfür sind besondere Funktionen verfügbar, wie z. B. Einzeltitelwiedergabe, verschiedene Abspie- leffekte, Änderung der Abspielgeschwindig- keit bis zu ±16 %. Mit dem Gerät können Audio-CDs, ein- schließlich CD-Rs und CD-RWs

, abgespielt werden. MP3-Dateien lassen sich von CDs, USB-Speicher-Sticks

und SD/ SDHC-Speicher- karten

(max. 32 GB) abspielen. 4 Gerät aufstellen undanschließen Das Steuer- und das Abspielteil sind für die Montage in ein Rack für Geräte mit einer Breite von 482 mm (19”) vorgesehen, können aber auch als frei stehende Tischgeräte ver- wendet werden. Das Abspielteil muss immer waagerecht betrieben werden, während das Steuerteil beliebig, z. B. auch geneigt, ein- gebaut werden kann. Für den Rackeinbau werden für das Steuerteil und das Abspielteil jeweils 2 HE benötigt (1 HE = 1 Höheneinheit = 44,45 mm). Vor dem Anschließen von Geräten oder dem Ändern bestehender Anschlüsse den CD-230USB und die anzuschließenden Geräte ausschalten!

1) Das Steuerteil und das Abspielteil mit den

beiden beiliegenden Anschlusskabeln ver- binden: Die Buchse CONNECT TO CONTROL UNITA (30) der Abspieleinheit A mit der Buchse CONNECT TO MAIN UNIT A der Bedieneinheit A verbinden. Genauso die Verbindung zwischen der Abspieleinheit B und der Bedieneinheit B herstellen.

2) Die beiden Signalausgänge LINE OUT (28,

31) an je einen Eingang für Line-Pegel

z. B. eines Mischpultes oder Verstärkers anschließen (mögliche Be schriftung: Line, CD, Aux).

3) Die Netzbuchse (29) über das beiliegende

Netzkabel an eine Steckdose (230 V / 50 Hz) anschießen. 5 Bedienung Das Gerät mit dem Netzschalter POWER (26) einschalten. Das Display (7) zeigt während des Einlesevorgangs READING an. Ist eine CD eingelegt, erscheinen danach im Display Informationen zur CD. Befindet sich keine CD im Laufwerk, wird NO DISC (keine CD) angezeigt.

1) Zum Einlegen einer CD die CD-Schublade

(21) mit der Taste (3 oder 25) öffnen. Die CD mit der Beschriftung nach oben einlegen und die CD-Schublade mit der Taste wieder schließen. Hinweis: Die CD-Schublade ist verriegelt, solange eine CD abgespielt wird. Das Abspielen ggf. zu- erst mit der Taste (17) beenden.

Zusätzlich oder alternativ einen USB- Speicher-Stick

in den USB-Anschluss (23) stecken und / oder eine Speicherkarte

in den Steckplatz SD / MMC (22) stecken. Dabei muss die abgeschrägte Ecke der Karte nach rechts und zum Gerät zeigen. Soll die Karte wie- der entnommen werden, sie etwas hinein- drücken, sodass sie ausrastet.

Nach dem Einschalten sind immer die CD-Laufwerke angewählt. Zum Umschal- ten auf den USB-Speicher-Stick oder die Speicherkarte die Taste CD / USB / SD (11) entsprechend oft drücken. Die LEDs (4) über dem Drehrad zeigen die Auswahl an. Hinweis: Das Umschalten ist nur im Pausen- modus möglich. Mit der Taste ggf. auf Pause schalten.

Alle weiteren Bedienmöglichkeiten sind in den Tabellen auf den folgenden Sei- ten aufgeführt. Nach dem Betrieb den CD / MP3-Spieler mit dem Netzschalter POWER ausschalten. 6 Pflege des Gerätes Das Gerät vor Staub, Vibrationen, Feuchtigkeit und Hitze schützen (zulässiger Einsatztempe- raturbereich 0 – 40 °C). Für die Reinigung nur ein weiches, trockenes Tuch verwenden, auf keinen Fall Wasser oder Chemikalien. Hinweis zu Tonaussetzern und Lesefehlern Zigarettenrauch und Staub dringen leicht durch alle Öffnungen des Gerätes und setzen sich auch auf der Optik der Laser-Abtastsys- teme ab. Sollte dieser Belag zu Lesefehlern und Tonaussetzern führen, muss das Gerät in einer Fachwerkstatt gereinigt werden. Diese Reinigung ist kostenpflichtig, auch während der Garantiezeit! 7 Technische Daten Frequenzbereich: 20 – 20 000 Hz Klirrfaktor: < 0,1 % Kanaltrennung: > 80 dB Dynamikumfang: > 90 dB Störabstand: > 80 dB Ausgang: 2 V (Line-Pegel), Cinch-Buchsen Anti-Shock-Speicher: bei CDDA 10 s bei MP3 15 s Stromversorgung: 230 V/ 50 Hz Leistungsaufnahme: max 30 VA Einsatztemperatur: 0 – 40 °C Abmessungen (B × H × T) Steuerteil: 482 × 88 × 100 mm, 2 HE Abspielteil: 482 × 88 × 270 mm, 2 HE Gewicht: 6,1 kg

Bei CD-RWs kann es je nach CD-Typ, verwendetem CD-Brenner und Brennprogramm beim Abspielen zu Problemen kommen.

Aufgrund der Vielfalt von Speicher-Herstellern und Gerätetreibern kann nicht garantiert werden, dass alle Speichermedien mit dem CD-230USB kompa- tibel sind.6 Deutsch Taste Position Funktion Grundfunktionen SINGLE 12 Modus wählen: Einzeltitelwiedergabe* [Anzeige SINGLE (K)] Wiedergabe aller Titel [Anzeige SINGLE ausgeblendet] Bei der Einzeltitelwiedergabe spielt das Gerät einen Titel ab und schaltet am Anfang des nächsten Titels auf Pause.

Abspielen starten [Anzeige (D)], unterbrechen [Anzeige II], fortsetzen TRACK / FOLDER SEARCH

Titel anwählen Den Knopf drehen, bis der gewünschte Titel angezeigt wird. Den Knopf drücken. Ordner anwählen

1. Den Knopf drücken, sodass nach dem Loslassen die Anzeige FOLDER (M) erscheint.

2. Durch Drehen des Knopfes den Ordner auswählen und durch Drücken bestätigen.

3. Solange die Titelnummer (J) blinkt (ca. 5 s) durch erneutes Drücken des Knopfes auf den 1. Titel

des Ordners springen oder zuerst durch Drehen des Knopfes einen anderen Titel im Ordner anwählen und durch Drücken bestätigen. Zwischen 2 Bedienschritten nicht länger als 5 s warten, sonst springt das Gerät auf den vorherigen Titel zurück. CUE 16 Titel anspielen

1. Mit der Taste auf Pause schalten.

2. Mit dem Knopf TRACK / FOLDER (9) auf den gewünschten Titel springen.

3. Nachdem die Anzeige CUE (C) erscheint, zum Anspielen die Taste CUE gedrückt halten. Nach

dem Lösen der Taste steht das Gerät wieder am Titelanfang auf Pause. Rücksprung auf den Titelanfang Durch kurzes Drücken der Taste CUE springt das Gerät auf den Titelanfang zurück und steht dort auf Pause. Der Titel lässt sich danach durch Gedrückthalten der Taste CUE anspielen oder mit der Taste wieder starten. Rücksprung im Titel auf eine bestimmte Stelle (Cue-Punkt)

1. Den Titel abspielen. Ist die Stelle erreicht, zu der zurückgesprungen werden soll, mit der Taste

auf Pause schalten. Die Stelle ggf. mit dem Drehrad (14) genauer anfahren.

2. Ist die Stelle bestimmt, das Abspielen mit der Taste wieder starten. Dabei wird der Startpunkt

automatisch als Cue-Punkt gespeichert: Die Taste CUE blinkt zweimal.

3. Zum Zurückspringen die Taste CUE drücken.

TIME 8 Umschalten der Laufzeitanzeige (G)

1. Restzeit des Titels* [Anzeige REMAIN (F)]

2. Restzeit der CD [Anzeige TOTAL REMAIN]

Restzeitanzeige jedoch nicht bei Titeln im MP3-Format möglich

3. gespielte Zeit des Titels [Anzeige ELAPSED]

REPEAT 10 Wiederholfunktionen

1. Tastendruck: Anzeige REPEAT 1 (E) = Wiederholung des aktuellen Titels

2. Tastendruck: Anzeige REPEAT ALL = Wiederholung aller Titel

3. Tastendruck: Wiederholfunktion ausgeschaltet*

Funktionen des Drehrads PITCH BEND SEARCH SCRATCH

Stelle im Titel auf 1 Frame (

⁄75 s) genau anfahren, wenn z. B. die Wiedergabe nicht am Titelan- fang, sondern ab einer bestimmten Stelle starten soll: Ist die gewünschte Stelle während der Wiedergabe erreicht, mit der Taste auf Pause schalten und durch Links- oder Rechtsdrehen des Drehrads die Stelle genau anfahren. Hinweis: Ist das Drehrad auf die Funktion PITCH BEND* oder SEARCH geschaltet, wird die gerade angefahrene Stelle ständig wiederholt. Bei Bedarf lässt sich der Ton stummschalten. Dazu die beleuchtete Taste (5) über dem Drehrad drücken. Um mit dem Rad die Funktion PITCH BEND* (siehe nächste Seite) nutzen zu können, muss die Taste blau leuchten. Eventuell die Taste entsprechend oft drücken. Für einen Vor- / Rücklauf die Taste so oft drücken, bis sie rot leuchtet. Dann das Drehrad vor- oder zurückdrehen. Um Scratch-Effekte mit dem Drehrad erzeugen zu können, die Taste so oft drücken bis sie ab- wechselnd blau-rot leuchtet (siehe auch „Effekte erzeugen“). *Nach dem Einschalten des CD-230USB ist diese Einstellung oder Funktion angewählt. — Alle Funktionen auf einem Blick —7 Deutsch Taste Position Funktion Geschwindigkeit ändern und Funktion PITCH BEND – Pitch + 18 Ändern der Abspielgeschwindigkeit und gleichzeitig damit die Tonhöhe (engl.: Pitch)

1. Die Taste Pitch gedrückt halten, bis sie leuchtet. Damit ist der Regler PITCH (13) aktiviert.

(Zum Deaktivieren* die Taste erneut gedrückt halten, bis sie erlischt.)

2. Durch kurzes Drücken der Taste Pitch den Einstellbereich wählen: 16 %*, 8 %, 4 %. Der Bereich

wird ganz kurz im Displayfeld PITCH (H) angezeigt, danach zeigt das Feld die mit dem Regler PITCH eingestellte Abweichung von der Normalgeschwindigkeit an.

3. Die Geschwindigkeit mit dem Regler PITCH ändern.

PITCH BEND – Takt zwischen zwei Musikstücken angleichen Wird auf beiden Abspieleinheiten je ein Titel mit ca. derselben Geschwindigkeit abgespielt, lassen sich die Taktschläge der Titel zeitlich genau übereinander legen. Beim Überblenden von einem zum anderen Titel wird dann der Rhythmus beim Tanzen nicht unterbrochen.

1. Zuerst die Geschwindigkeit des Titels, auf den übergeblendet werden soll, an die des laufenden

2. Durch Gedrückthalten der Taste + oder – den Titel kurzzeitig schneller oder langsamer abspielen,

bis die Taktschläge mit dem des laufenden Titels übereinstimmen.

3. Alternativ lässt sich der Titel durch Drehen des Rads (14) schneller oder langsamer abspielen.

Dazu muss das Rad über die darüber liegende Taste (5) auf die Funktion PITCH BEND* geschaltet sein (Taste leuchtet blau). Effekte erzeugen BRAKE 6 Brems- und Anlaufeffekt Ist der Effekt eingeschaltet, wird beim Drücken der Taste das langsame Anlaufen oder Auslaufen eines Plattentellers simuliert. REVERSE 15 Rückwärtsabspielen SCRATCH 5 Scratch-Effekt (Simulation des schnellen Vor- / Zurückdrehens einer laufenden Schallplatte) Die Taste so oft drücken, bis sie abwechselnd blau-rot leuchtet. Dann das Drehrad (14) entsprechend vor- und zurückdrehen. IN OUT Reloop 19 Schleife abspielen Ein Abschnitt eines Titels kann als nahtlose Schleife beliebig oft wiederholt werden.

1. Ist während der Wiedergabe der gewünschte Startpunkt des Abschnitts erreicht, die Taste IN

Die Taste leuchtet und im Display wird

2. Ist beim Weiterspielen der Endpunkt des Abschnitts erreicht, die Taste OUT drücken.

Der Ab- schnitt zwischen den Punkten wird fortlaufend wiederholt. Die Tasten IN und OUT blinken und im Display wird zusätzlich

3. Um die Schleife zu verlassen und den Titel weiterzuspielen, die Taste OUT drücken. Die Schleife

bleibt aber weiterhin gespeichert, angezeigt durch die Einblendung

im Display und durch konstantes Leuchten der Tasten IN und OUT.

4. Zum erneuten Starten der Schleife die Taste Reloop drücken oder zum Abspielen einer anderen

Schleife die Schritte 1. und 2. wiederholen oder zum Bestimmen eines anderen Endpunkts die Taste OUT drücken. Beim Erreichen des nächsten Titels oder Anwählen eines anderen wird die Schleife gelöscht.

Start- und Endpunkt exakt einstellen: Beim Erreichen des Punkts auf Pause schalten und den Punkt genau mit dem Drehrad (14) anfahren. Dann die Taste IN bzw. OUT drücken. Eigene Titelfolge zusammenstellen PGM 20 Sollen nur ausgewählte Titel abgespielt werden, kann eine Titelfolge von max. 20 Titeln program- miert werden.

1. Mit der Taste auf Pause schalten und mit der Taste PGM den Programmiermodus einschalten:

Die Anzeige PROGRAM (N) erscheint und die Textzeile (I) zeigt den ersten Speicherplatz P-01.

2. Den gewünschten Titel mit den Drehknopf TRACK / FOLDER (9) auswählen. Dabei lässt sich nur

die Titelnummer auswählen und nicht ein Ordner. Die Nummer bei Bedarf zuvor beim Abspielen eines Titels aus dem Feld TRACK (J) notieren.

3. Zum Speichern die Taste PGM drücken. Der nächste Speicherplatz P-02 wird angezeigt.

4. Die Bedienschritte 2 und 3 wiederholen, bis alle Titel der Titelfolge gespeichert sind.

5. Zum Starten der Titelfolge die Taste drücken. Mit dem Drehknopf TRACK / FOLDER kann auf

jeden Titel der Titelfolge gesprungen werden.

6. Zum Löschen der Titelfolge und Zurückkehren in den normalen Abspielmodus die Taste PGM so

lange gedrückt halten, bis die Anzeige PROGRAM erlischt. *Nach dem Einschalten des CD-230USB ist diese Einstellung oder Funktion angewählt. Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
