FXBAR5SET - Effectenmachine IMG STAGE LINE - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis FXBAR5SET IMG STAGE LINE in PDF-formaat.
| Producttype | Effectmachine (set met lichteffecten) |
| Merk | IMG STAGE LINE |
| Model | FXBAR5SET |
| Totaalgewicht | 11 kg |
| Voeding | 230 V / 50 Hz |
| Stroomverbruik | 85 VA max. |
| DMX-protocol | DMX 512, 3/5/9/27 kanalen |
| LED-projectors | 2 LED-projectors 3×3W RGB, hoek 13° |
| LED Derby-projectoren | 2 LED Derby-projectoren 1×6W RGB |
| Strobe-LEDs | 4 witte LEDs 1W, hoek 8° |
| Laser | Klasse 2M, rood 100mW/650nm, groen 30mW/532nm |
| Draadloze besturing | Draadloze voetschakelaar 434 MHz, infrarood afstandsbediening |
| Bedrijfsmodus | Autonoom, Master/Slave, DMX |
| Bedrijfstemperatuur | 0 – 40 °C |
| Statiefhoogte inbegrepen | 1,45 – 2,4 m (verstelbaar) |
| Onderhoud | Reinig lenzen met glasreiniger, behuizing met zachte doek |
| Veiligheid | Niet in de laserstraal kijken, voor reiniging stekker uittrekken |
| Repareerbaarheid | Reparaties alleen door een gespecialiseerde technicus |
Veelgestelde vragen - FXBAR5SET IMG STAGE LINE
Gebruikersvragen over FXBAR5SET IMG STAGE LINE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Effectenmachine in PDF-formaat gratis! Vind uw handleiding FXBAR5SET - IMG STAGE LINE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FXBAR5SET van het merk IMG STAGE LINE.

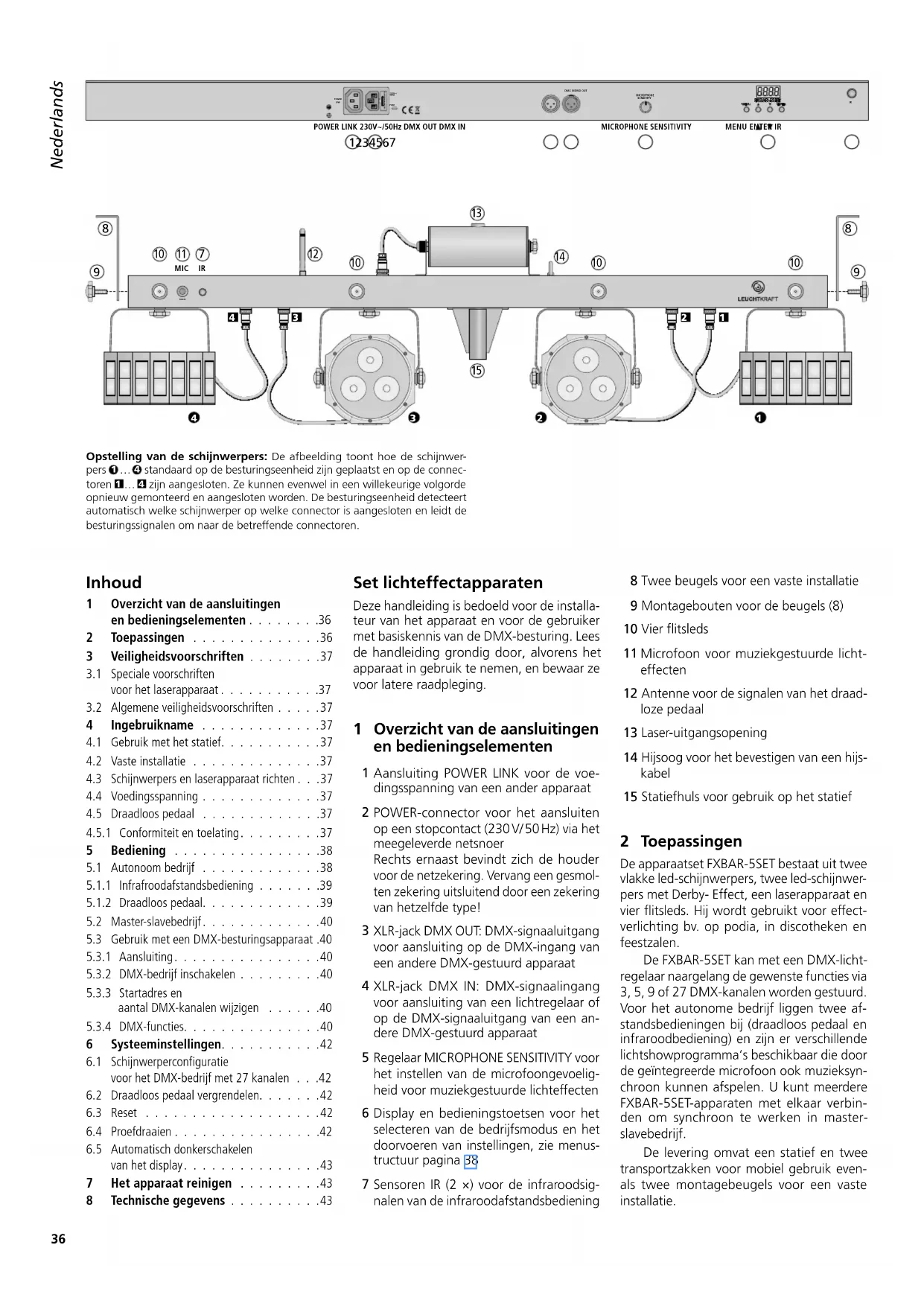

GEBRUIKSAANWIJZING FXBAR5SET IMG STAGE LINE

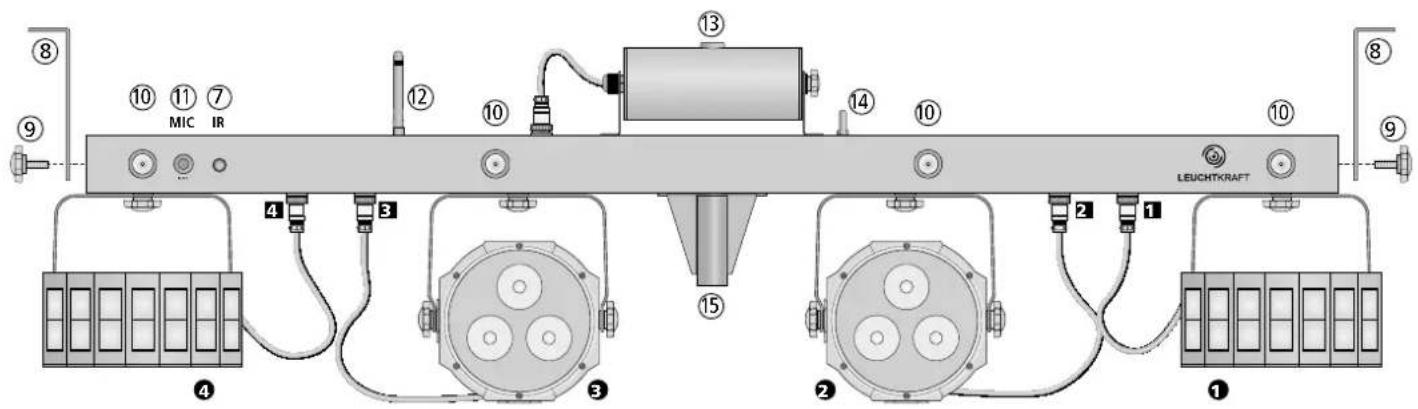

Opstelling van de schijnwerpers: De afbeelding toont hoe de schijnwerpers 1...4 standard op de besturingseenheid zijn geplaatst en op de connectoren 1...4 zijn aangesloten. Ze kuren evenwel in een willekeurige volgorde opnieuw gemonteerd en aangesloten worden. De besturingseenheid detecteert automatisch welke schijnwerper op welke connector is aangesloten en leidt de besturingssignalen om maar de betreffende connectoren.
Inhoud
1 Overzicht van de aansluitingen en bedieningselementen 36
2 Toepassingen 36
3 Veiligheidsvoorschriften 37
3.1 Speciale voorschriften voor het laserapparaat 37
3.2 Algemene veiligheidsvoorschriften 37
4 Ingebruikname 37
4.1 Gebruik met het statief. 37
4.2 Vaste installation 37
4.3 Schijnwerpers en laserapparaatRCTen 37
4.4 Voedingsspanning 37
4.5 Draadloos pedaal 37
4.5.1 Conformiteit en toelating. 37
5 Bediening 38
5.1 Autonom bedrijf 38
5.1.1 Infrafoodafstandsbediening 39
5.1.2 Draadloos pedaal. 39
5.2 Master-slavebedrivf. 40
5.3 Gebruik met een DMX-besturingsapparaat .40
5.3.1 Aansluiting. 40
5.3.2 DMX-bedrijf inschakelen 40
5.3.3 Startadres en aantal DMX-kanalen wijzigen 40
5.3.4 DMX-functions. 40
6 Systeeminstallingen. 42
6.1 Schijnwerperconfiguration voor het DMX-bedrijf met 27 kanalen . .42
6.2 Draadloos pedaal vergrendelen.. 42
6.3 Reset 42
6.4 Proefdraaien 42
6.5 Automatisch donkerschakelen van het display. 43
7 Het apparatusat reinigen 43
8 Technische gegevens 43
Deze handleiding is bedoeld voor de installmenter van het apparaat en voor de gebruiker met basiskennis van de DMX-besturing. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.
1 Overzicht van de aansluitingen en bedieningselementen
1 Aansluiting POWER LINK voor de voedingsspanning van een ander apparaat
2 POWER-connector voor het aansluiten op een stopcontact (230V / 50Hz) via het meegeleverde netsnoer Rechts ernaat bevindt zich de houder voor de netzekering. Vervang een gesmolten zekering uitsluitend door een zekering van hetzelfde type!
3 XLR-jack DMX OUT: DMX-signaaluitgang voor aansluiting op de DMX-ingang van een andere DMX-gestuurd apparaat
4 XLR-jack DMX IN: DMX-signaalingang voor aansluiting van een Lichtregelaar of op de DMX-signaaluitgang van een andere DMX-gestuurd apparaat
5 Regelaar MICROPHONE SENSITIVITY voor het instellen van de microfoongevoeligheid voor muziekgestuurde lichteffecten
6 Display en bedieningstoetsen voor het selecteren van de bedrijfsmodus en het doorvoeren van instelleningen, zie menustructuur pagina 88
7 Sensoren IR (2×) voor de infraroodsignalen van de infraroodafstandsbediening
8 Twee beugels voor een vaste installmentie
9 Montagebouten voor de beugels (8)
10 Vier flitsleds
11 Microfoon voor muziekgestuurde lichteffecten
12 Antenne voor de signalen van het draadloze pedaal
13 Laser-uitgangsopening
14 Hijsoog voor het bevestigen van een hijskabel
15 Statiefhuls voor gebruik op het statief
2 Toepassingen
De apparaatset FXBAR-5SET bestaatuit twee vlakke led-schijnwerpers,twee led-schijnwerpers met Derby-Effect,een laserapparaat en vier flitsleds.Hij worden gebruikt voor efectverlichting bv.op podia,in discotheken en feestzalen.
De FXBAR-5SET kan met een DMX-lichtregelaar naargelang de gewenste functies via 3, 5, 9 of 27 DMX-kanalen worden gestuurd. Voor het autonome bedrijf liggen twee afstandsbediingen bij (draadloos pedaal en infraroodbediening) en zich er verschillende Lichtshowprogramma's beschikbaar die door de geintegreerde microfoon ook muzieksynchroon konnen afsplen. U kurz meerere FXBAR-5SET-apparaten met elkaar verbinden om synchroon te werkden in master-slavebedrijf.
De levering omvat een statief en tweet transportzakken voor mobiel gebruik evenals twee montagebeugels voor een vaste installmentie.
3 Veiligheidsvoorschriften
De apparatenset is in overeenstemming met alle relevante EU-Richtlijnen en draagt THATOM het Kenmerk.
3.1 Speciale voorschriften voor het laserapparaat
Het laserapparaat is in overeenstemming met de laserklasse 2M. De laserdioden hebben volgende vermogens en golflengthen:
| vermogen goflengte | |
| groene laser | 30 mW 532 nm |
| rode laser 100 mW 650 nm | |
WAARSCHUWING1
Kijk Niet in de laserstraal! De straal is bij kortstondigebloostelling (max.0,25 sec)chains ongevaarlijk voor het oog.
- De laserstralen mogenECHTERNiet met optische instrumenten (bv. vergrootglas of telescoop) worden bekeken. Anders kan het netvlies onherstelbaar beschadigd worden.
- Richt de laserstraal nooit op ogen van personen of dieren. Wees voorzichtig, wanneer u het apparaat op spiegelende vlakken richt! Zorg dat de laserstraal Niet door reflectie in het oog schijnt.
- Open het apparaat Niet of voer geen wijzigingen door. Een wijziging kan leiden tot het uitsturen van gevaarlijke laserstralen (hogere laserklasse).
- Gebruik het apparaat nooit zonder toe-zicht.
3.2 Algemene
veiligheidsvoorschriften
WAARSCHUWING
paratenset is levensgevaar- lijk. Open zekaarom nicht, en zorg dat u niets in de
ventilateopeningen steekt. U loopt immers het risico van een elektrische schok.
- De apparatenset is enkel geschikt voor gebruik binnenshuis; vermijd druip- en spatwater enplaatsen met een hove vochtigheid. Het toegestane omgevingstemperatuurbereik bedraagt 0 - 40^
-
Plaats geen bekers met vloeistof zoals drinkglazen etc. op de apparatenset.
Trek onmiddelijk de netstekker uit het stopcontact: -
wanneer de apparatenset of het netsnoer zichtaar beschadigd is,
- wonneer er een defect zou kunnen optreden nadat de luidspreker bijvoorbeeld isGeVallen,
- wonneer de apparatenset slecht functioneert.
De apparatenset moet in elk geval hersteld worden door een gekwalificeerd vakman.
Trek de stekker nooit aan het snoer uit het stopcontact, maar aan de stekker zich.
In geval van ongeoorloofd of verkeerd gebruik, onveiligige montage, verkeerde aan
sluiting, foutieve bediening of van hersteling door een Niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materièle of lichamelijke schade.
Wonneer de apparatenset definitiefuit bedrijf genomen worden, bezorghem dan voor milieuvriendelijkeverwerking aan eenplaatselijk recyclagebedrijf.
4 Ingebruikname
De apparatenset要去eskundig geinstalleerd enveilig gemonteerd worden. Het personeel dat de FXBAR-5SET samen met alle toebehoren (bv.spiegel,projectievlak) tot een laserinstallatie monteert,wordt juridisch de fabrikant van deze installmente. Neem in elk geval de speciale veiligheidsvoorschriften in hoofdstuk 3.1.in acht
WAARSCHUWING
Deveiligheidsbepalingen van het land waarin het apparaat wordt gebruikt, moeten absoluut in acht wordengenomen!
Als de apparatenset boven Personen worden opgehangen, moet deze bijkomend met een hijskabel aan de ophanging worden vastgemaakt. Bevestig de hijskabel zo aan het hijsoog (14) dat de apparatenset Niet dieper dan 20~cm kan vallen.
Plaats of hang de FXBAR-5SET zo dat er tijdens het gebruik voldoende ventilatie gewaarborgd is. De afstand:tussen het laserapparaat en de schijnwerpers energijds en het projectievlak andersijds moet ten minste 50~cm bedragen, en de ventilatieopeningen van de behuizing mogen in geen geval worden afgedekt.
4.1 Gebruik met het statief
1) Plaats het statief op een horizontale, stabiele ondergrond. Voor een veilige stand spreidt u de poten van het statief maxiaal en zet u ze met de stelschroef vast.
2) Plaats de besturingseenheid met de voormergeonteerde effectenapparatuur op de statiefbuis en zet vast met de stelbout.
3) Om de gewenste bedrijfshoogte in te stellen, schuift u de telescopische buisuit. Steek de borgpen door de beiden gaten voor de gewenste hoogte en schuif de buis er opnieuw in tot de borgpen gegen de buitenste buis aan ligt. Zet de telescopische buis bovendien vast met de knevelschoef.
BELANGRIJK!
- Het statief moet stabel worden opgesteld. Trek de telescoopbuis Niet verder UIT dan voor een veilige stand gegarandeerd is.
- Controller voor gebruik alle stelschroeven en haal ze zo nodig aan.
Leg alle verbindingskabels zo dat niemand erover kan struikenen het statief doe n vallen.
Voor een vaste installmentie aan een wand of plafond bevestigt u de beiden montage beugels (8) deskundig op een geschikte plaats. Schroef de besturingsenheid met de meegeleverde greepschroeven (9) op de beugels vast.
4.3 Schijnwerpers en laserapparaatRCThen
Om te richten, draait u de respectieve stelschroeven los en draait / kantelt u de apparaten in de gewenste richting. Zorg waar bij dat de kabels Niet uitgerekt worden of gekneld raken. Draai de schroeven aansluitend opniew vast.
4.4 Voedingsspanning
Sluit de FXBAR-5SET via de netaansluiting 230V / 50Hz (2) met het meegeleverde netsnoor aan op een stopcontact (230V / 50Hz) . Zo is het apparaat ingeschakeld. Op het display wordt kort de firmwar-versie (bv. Uoo) weergegeven en daarna de laatst geselecteerde bedrijfsmodus.
Bij gebruik van meerdere FXBAR-5SET-apparaten kan de connector POWER LINK (1) van het eerste apparaat via een netsnoer met een voedingsstekker en een eurokoppeling (bv. AAC-170/SW) aangesloten worden op de POWER-connector (2) van het tweede apparaat. Het tweede apparaat kan dan opnieuw met het derde apparaat worden verbonden etc., tot alle apparaten in een ketting aangesloten�. Op deze manier=kunt u maximaal 15 FXBAR-5SET-apparaten aaneenschaken.
De connector POWER LINK kan ook voor de voedingsspanning van andere (lichteffect-) apparaten worden gebruikt. De connectoren POWER LINK en "230V~/50Hz"月至en het met een stroom van meer dan 6,3 A worden belast. Overbelasting kan immers kortsluiting en brand veroorzaken. De apparaatzekering beveiligigt deze connectoren Niet.
4.5 Draadloos pedaal
Bij gebruik van het draadloze pedaal要去 zowel de zendantenne ervan als de ontvangstantenne (12) van de besturingseenheid uitrklassen enrechtopzetten.
4.5.1 Conformiteit en toelating
Hiermee verwacklaart MONACOR INTERNATIONAL dat het draadloze pedaal en de ontvangstelektronica van de lichteffectenapparaatset FXBAR-5SET in overeenstemming zich met de Europese richtlijn 2014/53/EU. De EU-verklaring van overeenstemming kan bij MONACOR INTERNATIONAL worden aangevraagd. De apparaten zich algemeen toegelaten in de Lidstatesen van de EU en de EFTA, en zich vrij van registratie en taksen.
5 Bediening
De bedieningstoetsen MENU, , en ENTER dieren voor het selecteren van de bedrijfsmodus en het doorvoeren van verschillende instelleningen. De onderstaande menustructuur geeft aan hoe u de modussen en instellenen met deze toetsen kut selecteren.
Tip: Van elk willekeurige plaats in het menu kunt u door meerdere keren drukken op de toets MENU terugkeren maar het bovenste niveau en de bedrijfsmodus selectoren, zonder waar bij instellenen te wijzigen.
5.1 Autonoom bedrijf
Voor het autonome bedrijf(Int)kunt u volgende modi selecteren:
Automatisch aufspelende showprogramma's
Sou muziekgestuurde showprogramma's
Kleurmodus met instelbare kleur voor alle schijnwerpers tegelijk, met of zonder stroboscoopeffect
De menustructuur geeft een overzicht van de programme's.
1) Druk enkele keren op de toets MENU tot op het display de gewenste modus Ruc, Sou of Coll versusijnt.
2) Druk op de toets ENTER.
3) Bij de kleurmodus kutu door nogmaals drukken op de toets ENTER alle kleuren en de stroboscoopfunctie na elkaar selekte
ren. Stel verwolgens de helderheid van een kleur of de stroboscoopsnelheid in met de toetsen en .
4) Bij de showprogramma's met de toetsen en▼selecteren:
= combinatie van alle effecten
RutF/SouF = allelen flitsleeds
HutP/SouP = alleen schijnwerpers
5) Druk opniew op de toets ENTER en selecteer een programmanummer met de toetsen en .
6) Bij de automatisch afspelende programma's kunt u nu na drukken op de toets ENTER de programmasnelheid instellen (501...599).
Bij de laser- en schijnwerperprogramma's kunt u na nogmaals drukken op de
Menestructeur
toets ENTER de slelheid van de motor instellen (n 00...n 99).
7) Draai bij de muziekgestuurde programma's de regelaar MICROPHONE SENSITIVITY zo ver open, tot de FXBAR-5SETzoals gewenst op de muziek reageert. Bij het wijzigen van het geluidsvolume op de muziekinstallatie要去ok de instelling van de regelaar overeenkomstig worden aangepast.Mocht de muzieksturing ondanks opengedraide regelaar Niet optimaal functioneren, dan verhoegt u het geluidsvolume of verkort u de afstand tussen de luidsprekers en de FXBAR-5SET.
Na 5 seconden zonder geregisteerd geluid (muziek) schakelen alle apparaten hun Lichtstralenuit. Bij het volgende geluid schakelen ze opnieuw in.
8) Om een andere modus te selecteren, begint u opniew met bedieningsstap 1.
Systeeminstelingen
5.1.1 Infrafoodafstandsbediening
1) Voor de eerste ingebruikname trekt u de folie uit de batterijhouser; op deze wijze is de afstandsbediening gebruisklaar.
Als u de afstandsbediening een langere tijndietne gebruikt, neemt de batterij voorzichtigheidsshalve uit. Als de batterij dan eventueel zou uitlopen, wordt de afstandsbediening Niet beschadigd.
2) De afstandsbediening functioneert nicht in DMX- of slavebedrijf. U moet dan eerst enkele keren op de toets MENU van de besturingseenheid drukken tot op het display Aut, 6bu verScblnt.
3) Richt de afstandsbediening bij het drukken op een toets waar een van beiden infrarood-sensoren IR (7) (afb. pagina 36). Daar bij moet visueel contact+zijn tussen sensor en afstandsbediening.
| Toets Functie | |
| ONOFF | Lichtstralen aan/uit |
| AUTO | automatisch afspelende programma's 400 ml uvele effecten* |
| MUSIC | muziekgesturde programme's 500 ... alle effecten* |
| A | schijnwerperprogramma's* |
| B | laserprogramma's* |
| C | Flitsledprogramma's* |
| ◎ | Omschakelen:tussen automatisch afspelen en muzieksturing voor de schijnwerper-, laser- en flitsled-programma's (toetsen A-C) |
| II | afspelen programma onderbreken / voortzetten |
| ◎◎ | Kleurmodus: Alle schijnwerpers stralen in bezelfde kleur Met de toetsen kut u de kleuren na elkaar selecteren. |
| 0...9 | Snelheid van de automatisch afspelende programma's |
| ⊕ | zonder functie |
| * Door opnieuw te bedieren, worden maar het volgende programma-nummer geschakeld. | |
De batterij verrangen
1) Druk de vergrendeling van de batterijhouser aan rechts (1e pijl) en trek de houder (2e pijl).
2) Verwijder de oude batterij en plaats de nouvelle batterij (3V-knoopel, type CR 2025) met de positieve pool waar boven in de houder.
3) Schuif de houder terug in de afstandsbediening.
Neem de aanwijzing in acht met betrekking tot het afvoeren van batterijen aan het einde van het volgende hoofdstuk.
5.1.2 Draadloos pedaal
1) Plaats voor de eerste ingebruikname de meegeleverde 12V-batterij, zie onderstaande alinea.
2) Klap de zendantenne ANT van de pedaal en de ontvangstantenne (12) van de besturingseenheid uit en zet ze rechtep.
De pedaalwerking mag Niet vergrendeld+zijn (hoofdstuk 6.2).Standaard en na een reset is de pedaalwerking Niet vergrendeld.
3) Schakel het pedaal met de schakelaar "I O" op dechterzijde in.
4) Het pedaal functioneert Niet in DMX- of slavebedrijf. U moet dan eerst enkele keren op de toets MENU van de besturingseenheid drukken tot op het display, Aut Sou of Colt verschijnt.
5) De volgende functies kurz u nu met de pedalen besturen:
| Pedaal | Functie |
| AUTO | Automatisch afspelen van de showprogramma'sDoor opnieuw te bedieren, wordenaar het volgende programmanummer geschakeld. |
| MUSIC | Muziekgestuurd afspelen van de showprogramma'sDoor opnieuw te bedieren, wordenaar het volgende programmanummer geschakeld. |
| COLOR | Kleurmodus: Alle schijnwerpers stralen indezelfde kleurDoor opnieuw te bedieren worden een andere kleur ingeschakeld:Wit - Rood - Groen - Blauw - Geel - Turkoois - Violet - Wit etc. |
| BLACKOUT | Lichtstralenaan/uit |
Na het gebruik Niet vergeten het pedaal uit te schaken, zodat de batterij Niet onnodynig worden verwbruikt. Als u de pedaal een langereijd Niet gebruikt, neemt u de batterij er voorzichtigheidshalve uit. Als de batterij dan eventueel zou uitlopen, worden het pedaal Niet beschadigd.
Batterijplaatsen/vervangen
1) Schroef het batterijvakdeksel aan de onderzijde eraf.
2) Verwijder bij een batterijwissel de lege batterij.
3) Breng een neue 12 V-batterij (type 23AE) aan zoals in het batterijvak aangegeven.
4) Schroef het batterijvak opnieuw zicht.
Batterijen horen nicht in het huisvuil. Verwijder ze voor een milieuvriendelijke verwerking uitsluitend als KGA (bv. de inzamelbox in de detailhandel).
5.2 Master-slavebedrijf
U kunt meerdere apparaten FXBAR-5SET synchroon bedieren. Daar bij neemt een apparaat (masterapparaat) de besturing over van de overige apparaten (slaveapparaten).
1) Verbind de apparaten met elkaar tot een ketting. Zie hiervoor hoofdstuk 5.3.1, evenwel zonder de bedieningsstab 1 in acht te nemen.
2) Stel alle slaveapparaten in op het slavebedrijf: Druk enkele keren op de toets MENU tot op het display Schijnt. Druk verzolgens op de toets ENTER; op het display verschijnt nu SLAU.
Zolang een slaveapparaat geen besturingssignaal van het masterapparaat ontvangt, knippert het display.
3) Stel op het masterapparaat de gewenste bedrijfsmodus (zie hoofdstuk [5.1] in - de slaveapparaten "volgen" overeenkomstig.
5.3 Gebruik met een
DMX-besturingsapparaat
Voor de bediening via een DMX-lichtregelaar (bv. DMX-1440 of DMX-510USB) zijn er 27 DMX-besturingskanalen beschikbaar. De FXBAR-5SET kan ook via slechts 9, 5 of 3 kanalen worden gestuurd, als de functies die op dat moment beschikbaar zijn, volstaan (hoofdstuk 5.3.3) of als er op delichtregelaar onvoldoende kanalen vrij়.
5.3.1 Aansluiting
Voor de DMX-signaaloverdracht要去en speciale kabels worden gezruikt (bv. kabels van de CDMXN-serie). Bij kabellengten vanaf 150m of bij het sturen vaneer dan 32 apparaten via een DMX-uitgang wordt in principa aanbevolen om een DMX-ophaalversterker (bv. SR-103DMX)ussen te schakelen.
1) Verbind de ingang DMX IN met de DMX-uitgang van de lichtregelaar of van een ander DMX-gestuurd apparaat.
2) Verbind de uitgang DMX OUT met de DMX-ingang van het volgende DMX-apparaat. Verbind de uitgang hiervan opnieuw met de ingang van het nageschakelde DMX-apparaat etc., tot alle DMX-gestuurde apparaten in een kring zicha aangesloten.
3) Om storingen bij de signaaloverdracht uit te sluiten, moet u bij lange leidingen of bij een veelvoud van aaneengesloten apparaten de DMX-uitgang van het LASTe apparaat in de ketting afsluiten met een wonderstand van 120 (>0,3W) . Sluit een geschikte afsluitstekker (bv. DLT-123) aan op de DMX-uitgangsconnector.
5.3.2 DMX-bedrijf inschakelen
Om alle op de lichtregelaar aangesloten DMX-apparaten afzonderlijk te kunnen bedieren, moet elk apparaat een eigien startadres krijgen. Standaard is voor de FXBAR-5SET het startadres 1 en de besturing met 27 DMXkanalen ingesteld. Als het startadres 1 reeds voor een ander DMX-gestuurd apparaat in gebruik is, wijzigt u het startadres op de FXBAR-5SET. Ga hiervoorn voor het wijzigen van het,aantal DMX-kanalenaar het volgende hoofdstuk.
Om het DMX-bedrijf in te schakelen, drukt u enkele keren op de toets MENU tot op het display verschijnt. Druk verrolgens op de toets ENTER; op het display verschijnt het startadres (bv. 400). De FXBAR-5SET kutu via DMX besturen. Als het apparaat geen DMX-besturingsignaal ontvangt, knippert het startadres.
5.3.3 Startadres en
aantal DMX-kanalen wijzigen
1) Schakel het DMX-bedrijf in, zodat het display het DMX-startadres weergeeft (zie vorige alinea).
2) Druk opniew op de toets ENTER, zodat het aantal DMX-kanalen worden weergegeven.
3) Selecteer het aantal DMX-kanalen met de toets of .
4) Druk opniew op de toets ENTER: Het startadres worden weergegeven.
5) Druk om het startadres te wijzigen op de toets of .
6) Om deinstallingen op te slaan,drukt u ten slotte nogmaals op de toets ENTER.Op het displayverschijnt "d"en het huidige startadres.
| Voorbeelden van möglichke instellungen | |||
| Aantal DMX-kanalen | Start-adres | door de FXBAR-5SETgebrukkeadressen | volgend möglichkestartadres voorhet nageschakeldeDMX-apparaat |
| 3 | 1 | 1-3 | 4 |
| 6 | 6-8 | 9 | |
| 5 | 1 | 1-5 | 6 |
| 8 | 8-12 | 13 | |
| 9 | 1 | 1-9 | 10 |
| 24 | 24-32 | 33 | |
| 27 | 1 | 1-27 | 28 |
| 486 | 486-512 | - | |
=instellingenstandaardennaenreset
5.3.4 DMX-functions
| 3-kanaalmodusalleen showprogramma | |||
| DMX-kanaal | inge-stelde DMX-waarde in het kanaal 1 | DMX-waarde | Functie |
| 1 | — | 000-009 | Blackout (alles donker) |
| Voorselectie van het pro-gramma | |||
| 010-031 | Schijnwerperprogramma's | ||
| 032-065 | Laserprogramma's | ||
| 066-095 | Flitsledprogramma's | ||
| 096-127 | Programma's met alle effecten | ||
| 128-159 | muziekgestuurde schijnwerpers | ||
| 160-191 | muziekgestuurde laser | ||
| 192-223 | muziekgestuurde flitsleds | ||
| 224-255 | alle effecten muziekgestuurd | ||
| automatisch afspelendelichtshows | |||
| 2 | 010...031 | 000-009 | PPO1 |
| 010-019 | PPO2 | ||
| 020-029 | PPO3 | ||
| 030-039 | PPO4 | ||
| 040-049 | PPO5 | ||
| 050-059 | PPO6 | ||
| 060-069 | PPO7 | ||
| 070-079 | PPO8 | ||
| 080-089 | PPO9 | ||
| 090-099 | PPT0 | ||
| 100-109 | PPT1 | ||
| 110-119 | PPT2 | ||
| 120-129 | PPT3 | ||
| 130-139 | PPT4 | ||
| 140-149 | PPT5 | ||
| 150-159 | PPT6 | ||
| 160-169 | PPT7 | ||
| 170-255 | PPT8 | ||
| 032...065 | 000-039 | PLO1 | |
| 040-079 | PLO2 | ||
| 080-119 | PLO3 | ||
| 120-139 | PLO4 | ||
| 140-159 | PLO5 | ||
| 160-255 | PLO6 | ||
| 066...095 | 000-014 | PFO1 | |
| 015-029 | PFO2 | ||
| 030-044 | PFO3 | ||
| 045-059 | PFO4 | ||
| 060-074 | PFO5 | ||
| 075-089 | PFO6 | ||
| 090-104 | PFO7 | ||
| 105-119 | PFO8 | ||
| 120-134 | PFO9 | ||
| 135-255 | PFT0 | ||
| 096...127 | 000-019 | PFO1 | |
| 020-039 | PFO2 | ||
| 040-255 | PFO3 | ||
| 3-kanaalmodus Vervolg | |||
| DMX- kanaal | inge- stelde DMX- waarde in het kanaal 1 | DMX- waarde | Functie |
| muziekgestuurde programma's | |||
| 2 | 128 ... 159 | 000-009 | SP01 |
| 010-019 | SP02 | ||
| 020-029 | SP03 | ||
| 030-039 | SP04 | ||
| 040-049 | SP05 | ||
| 050-059 | SP06 | ||
| 060-069 | SP07 | ||
| 070-079 | SP08 | ||
| 080-089 | SP09 | ||
| 090-099 | SP10 | ||
| 100-109 | SP11 | ||
| 110-119 | SP12 | ||
| 120-129 | SP13 | ||
| 130-139 | SP14 | ||
| 140-149 | SP15 | ||
| 150-159 | SP16 | ||
| 160-169 | SP17 | ||
| 170-255 | SP18 | ||
| 160 ... 191 | 000-039 | SLO1 | |
| 040-079 | SLO2 | ||
| 080-119 | SLO3 | ||
| 120-139 | SLO4 | ||
| 140-159 | SLO5 | ||
| 160-255 | SLO6 | ||
| 192 ... 223 | 000-014 | SFO1 | |
| 015-029 | SFO2 | ||
| 030-044 | SFO3 | ||
| 045-059 | SFO4 | ||
| 060-074 | SFO5 | ||
| 075-089 | SFO6 | ||
| 090-104 | SFO7 | ||
| 105-119 | SFO8 | ||
| 120-134 | SFO9 | ||
| 135-255 | SF10 | ||
| 224 ... 255 | 000-019 | SNO1 | |
| 020-039 | SNO2 | ||
| 040-255 | SNO3 | ||
| 3 | 010 ... 127 | 000-255 | Programmasnelheid langzaam →snel |
| 5-kanaalmodusgemeenschappelijkkekleurinstelling van de schijnwerpersgeen laser,geen flitsleds | |||
| Effectenaparaat | DMX-kanaal | DMX-waarde | Functie |
| Schijnwer-pers2+3enDerby1+4 | 1000-255 basiskelderheid rood | ||
| 2 | 000-255basishelderheid groen | ||
| 3 | 000-255basishelderheid blauw | ||
| 4 | 000-191totale helderheid kanaal 1-3 | ||
| 192-200muziekgestuurd flitsen | |||
| 201-249flitsen langzaam→snel | |||
| 250-255alle kleuren max. helderheid | |||
| Derby1+4 | 5 | 000-004geen rotatie | |
| 005-127rotatie ∪ langzaam→snel | |||
| 128-133geen rotatie | |||
| 134-255rotatie ∪ langzaam→snel | |||
| 9-kanaalmodusgemeenschappelijk kleurinstelling van de schijnwerpers, met laser- en flitsledeffecten | |||
| Effectenaparaat | DMX-kanaal | DMX-waarde | Functie |
| Schijnwer-pers2 + 3en Derby1 + 4 | 1000-255 basiskhelderheid rood | ||
| 2 | 000-255basiskhelderheid groen | ||
| 3 | 000-255basiskhelderheid blauw | ||
| 4 | 000-191totale herderheid kanaal 1-3 | ||
| 192-200muziekgestuurd flitsen | |||
| 201-249flitsen langzaam → snel | |||
| 250-255alle kleuren max. herderheid | |||
| Derby1 + 4 | 5 | 000-004geen rotatie | |
| 005-127rotatie ∅langzaam→ snel | |||
| 128-133geen rotatie | |||
| 134-255rotatie ∅langzaam→ snel | |||
| Laser | 6 | 000-004rode laser uit | |
| 005-009rode laser aan | |||
| 010-255rode laser knippert lang-zaam → snel | |||
| 7 | 000-004groene laser uit | ||
| 005-009groene laser aan | |||
| 010-255groene laser knippert lang-zaam → snel | |||
| 8 | 000-004geen rotatie | ||
| 005-127rotatie ∅langzaam→ snel | |||
| 128-133geen rotatie | |||
| 134-255rotatie ∅langzaam→ snel | |||
| Flits-leds | 9 | 000-004flitslemsuit | |
| 005-009flitslems aan | |||
| 010-255flitsen langzaam→ snel | |||
| 27-kanaalmodus afzonderlijke besturing van alle effectenapparaten, geen showprogramma's | |||
| Effec- tenap- paraat | DMX- kanaal | DMX- waarde | Functie |
| Derby ➀ | 1 000-255 herderheid rood | ||
| 2 | 000-255 herderheid groen | ||
| 3 | 000-255 herderheid blauw | ||
| 4 | 000-009 geen knipperen | ||
| 010-255 knipperen langzaam → snel | |||
| 5 | 000-004 geen rotatie | ||
| 005-127 rotatie ∪ langzaam → snel | |||
| 128-133 geen rotatie | |||
| 134-255 rotatie ∪ langzaam → snel | |||
| Schijn- werper ➁ | 6 | 000-255 herderheid rood | |
| 7 | 000-255 herderheid groen | ||
| 8 | 000-255 herderheid blauw | ||
| 9 | 000-009 geen knipperen | ||
| 010-255 knipperen langzaam → snel | |||
| 10 | geen functie* (reservekanaal voor rotatie) | ||
| Schijn- werper ➁ | 11 000-255 herderheid rood | ||
| 12 | 000-255 herderheid groen | ||
| 13 | 000-255 herderheid blauw | ||
| 14 | 000-009 geen knipperen | ||
| 010-255 knipperen langzaam → snel | |||
| 15 | geen functie* (reservekanaal voor rotatie) | ||
| Derby ➀ | 16 000-255 herderheid rood | ||
| 17 | 000-255 herderheid groen | ||
| 18 | 000-255 herderheid blauw | ||
| 19 | 000-009 geen knipperen | ||
| 010-255 knipperen langzaam → snel | |||
| 20 | 000-004 geen rotatie | ||
| 005-127 rotatie ∪ langzaam → snel | |||
| 128-133 geen rotatie | |||
| 134-255 rotatie ∪ langzaam → snel | |||
| Laser | 21 | 000-004 rode laseruit | |
| 005-009 rode laser aan | |||
| 010-255 knippert langzaam → snel | |||
| 22 | 000-004 groene laseruit | ||
| 005-009 groene laser aan | |||
| 010-255 knippert langzaam → snel | |||
| 23 | 000-004 geen rotatie | ||
| 005-127 rotatie ∪ langzaam → snel | |||
| 128-133 geen rotatie | |||
| 134-255 rotatie ∪ langzaam → snel | |||
| Flits- led 1 | 24 | 000-004uit | |
| 005-009 aan | |||
| 010-255 flitsen langzaam → snel | |||
| Flits- led 2 | 25 | 000-004uit | |
| 005-009 aan | |||
| 010-255 flitsen langzaam → snel | |||
| Flits- led 3 | 26 | 000-004uit | |
| 005-009 aan | |||
| 010-255 flitsen langzaam → snel | |||
| Flits- led 4 | 27 | 000-004uit | |
| 005-009 aan | |||
| 010-255 flitsen langzaam → snel | |||
- Als er op de connector 2en/of 3een schijnwerper met Derby-Effect werk aangesloten en het menupunt 4reenkomstig gewijzigd (hoofdstuk 5.1), kan via het kanaal 10 en/of 15 de rotatie worden ingesteld; DMX-waarden die kanaal 5 of 20.
6 Systeminstallingen
Via het menupunt 615 t u volgende systeminstellungen worden gewijzigd:
6.1 Schijnwerperconfiguration
voort hem DMX-bedrijf met 27 kanalen
Deinstalling van de schijnwerperconfiguration hooft u alleen aan te passen bij wijziging van de opstelling van de schijnwerpers, en u de FXBAR-5SET via DMX met 27 kanalen wilt besturen.
De besturingseenheid detecteert automatisch welke schijnwerper (1...4) op welke connector (1...4) is aangesloten, en leidt de besturingssignalen om maar de betreffende connectoren. Het nummer van de schijnwerper staat op de weiterijde ervan evenals in de afbeelding op pagina 36. Voor de 27-ka-naalmodus betekent dit:
| de schijnwerper met het nummer | wordt via de DMX-kanalen ... gestuurd |
| 1 | 1 - 5 |
| 2 | 6-10 |
| 3 | 11-15 |
| 4 | 16-20 |
Als de opstelling van de schijnwerpers nicht werden gewijzigd, hebben de regelaars voor de schijnwerpers op de console van de lichtregelaar bezelfde volgorde als de schijnwerpers op de besturingseenheid:

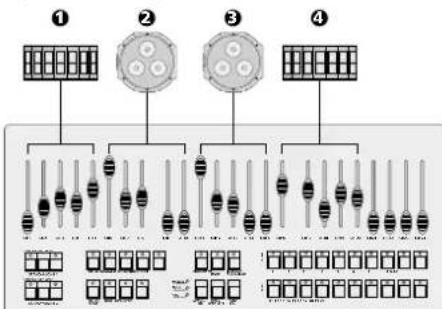

Voorbeeld 1: Schijnwerperopstelling standard

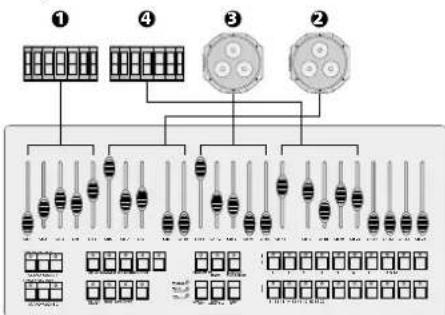

Bij een gewijzigde opstelling ontstaat er door de automatische omleiding van de besturingsignalen een andere volgorde. In het volgende voorbeeld werden de schijnwerpers 2 en 4 omgewisseld:

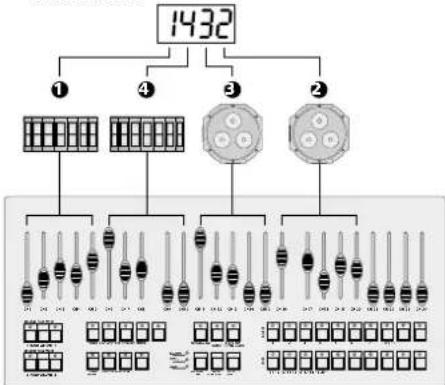

Voorbeeld 2: Volgorde van de regelaars bij gewijzigde schijnwerperopstelling zonder wijziging van de systeminsteling
Als de volgorde van de regelaars bij een gewijzigde schijnwerperopstelling opnieuw in overeenstemming moet zich met de volgorde van de schijnwerpers, dan wijzigt u de insteling van het menupunt Rdd5:
1) Selecteer het menupunt met de toets MENU en druk op de toets ENTER; het display geeft het LAST geselecteerde submenupunt wee.
2) Selecteer met de toets of het submenupunt [Add] en druk op de toets ENTER. Op het display verschijnt de schijnwerper configuratie:
3) Het linker cijfer knippert, d.w.z. de kanaalgroep 1 is geselecteerd. Met detoets kunt u de groepen na elkaar selecteren.
4) Om met een kanaalgroep een andere schijnwerper te kunnen besturen, drukt u enkele keren op de toets tot het schijnwerpernummer op het display worden weergegeven.
Voorbeeld:
Voorbeeld 3: Volgorde van de regelaars bij gewijzigde schijnwerperopstelling met wijziging van de systeminstelling
5) Na het instellen drukt u ten slotte op de toets ENTER om op te slaan.
6.2 Draadloos pedaal vergrendelen
Standaard is het bedrijf met het draadloze pedaal ingeschakeld. Als het pedaal Niet wordt gebruikt of de FXBAR-5SET onbedoeld, door bv. storingsssignalen, van modus wisselt, dan kan het draadloze pedaal worden vergrendeld:
1) Selecteer het menupunt met de toets MENU en druk op de toets ENTER; het display geeft het LAST geselecteerde submenupunt wee.
2) Selecteer met de toets of het submenupunt en druk op de toets ENTER. Op het display verschijnt de huidige instelling.
3) Vergrendel met toets of het pedaalbedrijf (off) of schakel het in (on), en druk op de toets ENTER om op te slaan.
6.3 Reset
Standaard is de FXBAR-5SET als volgt ingesteld: In de afbeelding van de menustructuur op pagina 38 zijn de standardinstellungen met een vet kader aangeduid.
| Standaardinstellungen | ||
| Bereik | Functie | Instelling |
| Showprogramma-modus | programma-nummer | programma® met alle effecten |
| programma-snelheid | S. 80 | |
| Kleurmodus | helderheid | rood, groen en blauw op max. helderheid (255) |
| stroboscoop | uit (S. 00) | |
| DMX | startadres | 001 |
| aantal kanalen | 27 | |
| Systeem-instellungen | schijnwerper-configatie | 1 2 3 4 |
| werking draadloos pedaal | ingeschakeld (on) | |
| automatisch donkerschakenen van het display | uitgeschakeld (off) | |
Om de standardinstelling te herstellen (reset):
1) Selecteer het menupunt 595 met de toets MENU en druk op de toets ENTER; het display geeft het LAST geseleeteerde submenupunt wee.
2) Selecteer met de toets of het submenupunt en druk op de toets ENTER. Op het display worden kort de firmwareversie weergegeven (bv. U00). Dan schakelt het apparaat maar het showprogramma AND
6.4 Proefdraaien
Om alle leds, laser en motoren te controleren, kurz u proefdraaien:
1) Selecteer het menupunt met de toets MENU en druk op de toets ENTER; het display geeft het LAST geseleeteerde submenupunt wee.
2) Selecteer met de toets of het submenupunt ECSE. Het proefdraien start onmiddelijk:
Tijdens de eerste 30 seconden worden de showprogramma's doorlopen. Als er muziek door de microfoon worden opgenomen, worden de programme's muziekgestuurd afgespeeld, anders gebeurt het afspelen automatisch.
- Na 30 seconden schakelt het display om maar Alle leds en laser branden met maximale holderheid en alle motoren draaien met maximale snugheid.
3) Om het proefdraaien te beeindigen, drukt u op de toets MENU.
6.5 Automatisch donkerschakelen van het display
Als het brandende display stoort, kan het 30 seconden na de LASTe keer drukken op de toets automatisch donker worden geschakeld. Er brandt dan nog slechts een klein stipje. Zodra u op een toets drukt, schakelt het display opnieuw 30 seconden lang in.
1) Selecteer het menupunt SsHet de toets MENU en druk op de toets ENTER; het display geeft het LAST geselecteerde submenupunt wee.
2) Selecteer met de toets het submenupunt Ldruk op de toets ENTER. Op het display verschijnt de huidige instelling.
3) Schakel met toets of het automatisch donkerschakelen in (on) ofuit (off), en druk op de toets ENTER om op te slaan.
7 Het apparatus reinigen
De lenzen voor het convergeren van lichtbundels要去en op regelmatigeijdstippen naargelang de verontreiniging worden schoongemaakt. Alleen dan kan het Licht met maximalehelderheid worden uitgestraald.Trek de stekker uit het stopcontact, alvorens hetfilter te reinigen.Gebruik alleen een zachte, schon doeok en een detergent voor glas.Veeg de lenzenervoalgens droog.
Om de behuizingen te reinigen, gebruikt u alleen een zachte, schone doek. Gebruik in geen geval vloeistof; dit kan immers in de apparaten indringen en schade veroorzaken.
Aantal kanalen: 3, 5, 9 of 27
Ledschijnwerper
Aantal: 2
Leds per schijnwerper: .3 RGB-leds van elk 3 W
Uitstralingshoek: 13°
Ledschijnwerpers met Derby Effect
Aantal 2
Leds per schijnwerper: .1 RGB-led, 6 W
Flitsleds
Aantal: 4
Kleur: . wit
Vermogen per led: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Uitstralingshoek: 8°
Laserapparaat
Laserklasse: 2M
Vermogen/golfengte
temperatuurbereik: .0-40°C
Afmetingen van de
besturingseenheid met
effectenapparaten: .1170x310x150mm
Totaal gewicht: 11 kg
Infraroodafstandsbediening
Voedingspanning: . . . . 3V-knoopel,
type CR 2025
Afmetingen: 40× 7× 86mm
Gewicht: 12g
Draadloos pedaal
Zendfrequentie: 434MHz
Pedalen: .Auto, Music, Color, Blackout
Voedingspanning: 12 V-batterij,
type 23AE (1811A)
Afmetingen: 420× 43× 150mm
(zonder antenne)
Gewicht: 1,25 kg
Statief
instelbarehoogte:1,45-2,4m,6-traps
Wijzigingen voorbehonden.
