Type de produit	Meuble de superposition avec tiroir
Marque	Electrolux
Modèle	E6WHPED4
Dimensions (L x P x H)	600 x 600 x 820 mm
Poids	20 kg
Matériau principal	Acier avec revêtement anticorrosion
Capacité de charge maximale	Charge maximale totale recommandée : 150 kg (lave-linge et sèche-linge combinés)
Accessoires inclus	2 supports métalliques avant, 2 supports arrière pour lave-linge, 2 supports arrière pour sèche-linge, 10 vis, 1 clé de réglage, 2 bacs supplémentaires (si joints), 2 vis de fixation arrière
Usage prévu	Superposer un lave-linge et un sèche-linge Electrolux compatibles
Installation	Nécessite au moins deux personnes pour la mise en place ; suivre rigoureusement les instructions de fixation pour éviter tout basculement
Sécurité	Ne pas installer deux appareils sur le même socle ; toujours fixer les supports de verrouillage ; vérifier la stabilité avant utilisation
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Réparabilité	Pièces détachées disponibles sur demande ; support technique Electrolux
Informations environnementales	Emballages recyclables ; le produit porte le symbole de recyclage ; ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - E6WHPED4 ELECTROLUX

Quel est le but de ce meuble avec tiroir ?

Ce meuble permet de superposer un lave-linge et un sèche-linge de manière stable et sécurisée. Il inclut un tiroir pour ranger des accessoires ou produits lessiviels.

Ce meuble est-il compatible avec toutes les machines Electrolux ?

Il est conçu pour des machines Electrolux de dimensions standard (largeur 60 cm, profondeur 60 cm). Vérifiez les dimensions et le poids de vos appareils avant installation.

Puis-je installer ce meuble seul ?

Non, l'installation doit être réalisée par au moins deux personnes en raison du poids et de la manipulation des appareils. Le non-respect peut entraîner des blessures ou des dommages.

Quels accessoires sont fournis avec le meuble ?

Le kit comprend des supports métalliques avant et arrière, des vis, une clé de réglage, et des bacs supplémentaires. Reportez-vous à la notice pour la liste complète.

Comment fixer les machines sur le meuble ?

Placez le lave-linge ou le sèche-linge sur le meuble en faisant glisser les pieds avant sous les supports de verrouillage. Fixez ensuite les supports arrière à l'aide des vis fournies.

Puis-je utiliser ce meuble avec un seul appareil ?

Oui, il est possible de placer un seul appareil sur le meuble. Assurez-vous que les supports sont correctement fixés pour éviter tout déséquilibre.

Comment niveler l'ensemble après installation ?

Utilisez un niveau à bulle et ajustez les pieds réglables de l'appareil du haut à l'aide de la clé fournie jusqu'à ce que l'ensemble soit stable.

Que faire si le meuble semble instable ?

Vérifiez que tous les supports sont bien vissés et que les pieds sont correctement réglés. Si le problème persiste, contactez le service client Electrolux.

Le tiroir peut-il être retiré ?

Oui, le tiroir est amovible pour faciliter le nettoyage ou l'accès. Il suffit de tirer vers vous et de le soulever légèrement pour le déclipser.

Où trouver les pièces de rechange pour ce meuble ?

Les pièces détachées (supports, vis, clé) sont disponibles auprès du service après-vente Electrolux ou sur leur site officiel. Utilisez la référence E6WHPED4 pour la commande.

MODE D'EMPLOI E6WHPED4 ELECTROLUX

Instructions d'installation 56

Upute za montažu 62

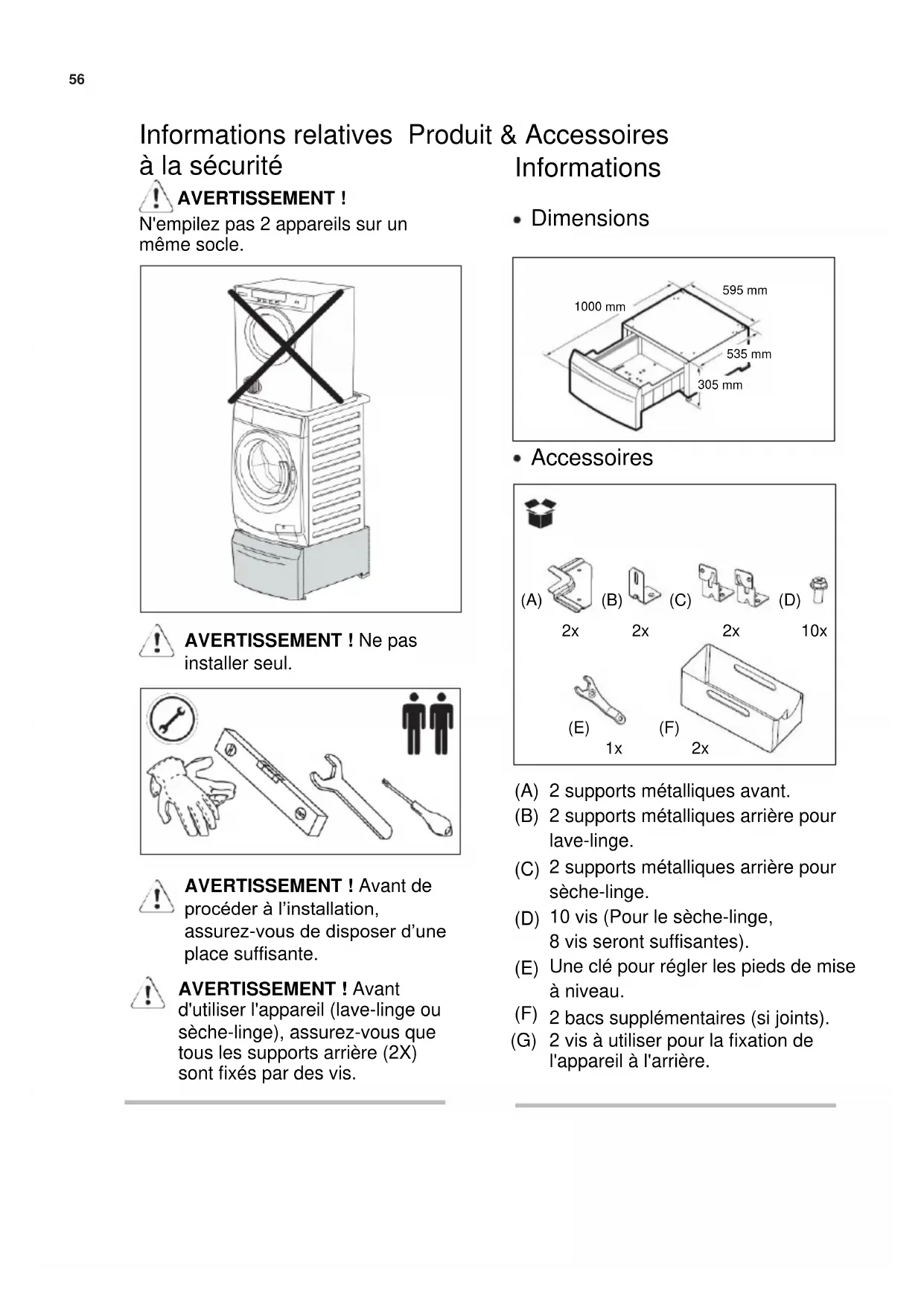

Informations relatives Produit & Accessoires à la sécurité Informations

AVERTISSEMENT!

N'empirez pas 2 apparéils sur un même socle.

AVERTISSEMENT! Ne pas installer seul.

AVERTISSEMENT! Avant de proceder à l'installation, assurez-vous de dispose r'une place suffisante.

AVERTISSEMENT! Avant d'utiliser l'appareil (lave-linge ou seche-linge), assurez-vous que tous les supports arriere (2X) sont fixés par des vis.

• Dimensions

• Accessoires

(A) 2 supports métalliques avant.
(B) 2 supports métalliques arrêté pour lave-linge.
(C) 2 supports métalliques arrêté pour seche-linge.
(D) 10 vis (Pour le sèche-linge, 8 vis seront suffisantes).
(E) Une clé pour régler les pieds de mise à niveau.
(F) 2 bacs supplémentaires (si joints).
(G) 2 vis à utiliser pour la fixation de l'appareil à l'arrière.

Procedure d'installation

1. Sortez le socle et tous les accessoires de la boîte.
2. Assurez-vous que les pieds arrirè en caoutchouc sont montés.

1. Reglez les pieds avant régables pour que le socle soit stable.

1. Si vous installez le socle sous un apparéil neuf, déballez celui-ci comme indiqué dans les instructions fournies, puis passez à l'étépe 6.

2. Si l'appareil est déjà branche:

3. Debranche la prise secteur de la prise murale.

4. Pour le lave-linge. Fermez le robinet d'arrivée d'eau.
   Pour le lave-linge. Debranchez le(s) tuyau(x) d'arrivée d'eau du robinet d'arrivée d'eau et laissez l'eau s'écouler hors du(des) tuyau(x) d'arrivée d'eau et du tuyau de vidange. Récupérez cette eau dans une cuvette.

Pour le seche-linge. Videz le bac contenant I'eau dans une cuvette ou, s'il est disponible, activez le système de vidange directe pour laisser I'eau s'écouler.

1. Vissez les supports avant sur le socle.

1. Pour le lave-linge. Posez delicatement le lave-linge du cote du distributeur de produit de lavage.

Placez-le sur une plaque de carton ou de polystyrene pour ne pas le rayer.

1. Pour le lave-linge. Ajustez les pieds réglables de l'appareil à une hauteur lui permettant de glisser sous les supports de verrouillage du pied.

1. Pour le lave-linge. Placez le socle du même côté et faites-le glisser en avant de façon que les pieds avant de l'appareil glissant sous les supports de verrouillage du pied.

1. Pour le lave-linge. Utiliser les vis (G) fournies pour fixer les pattes arrriere (B) sur l'appareil et les

vis (D) pour le socle. 13. Pour le sèche-linge. Vissez les

1. Pour le lave-linge. Mettez le socle et l'appareil en position verticale. Si nécessaire, reglez les pieds de l'appareil et passez à l'etape 16. Vérifiez que les vis sont bien serrerés.

1. Pour le sèche-linge. Dévissez et conservez les deux vis inférieures de l'arrière de l'appareil.

supports arrriere (C) sur le socle à l'aide des vis fournies dans la boîte.

1. Pour le sèche-linge. Soulevez l'appareil et faites-le glisser en arrêt de façon que ses pieds avant glissant sous les supports de verrouillage du pied.

1. Pour le sèche-linge. Vissez les supports arrêté (C) à l'arrête de l'appareil à l'aide des vis retirees lors de l'étape 12 et réglez les pieds de l'appareil si nécessaire.

1. Déplacez l'ensemble socle/appareil vers son lieu d'installation permanente. Utilisez un niveau à bulle pour vérifier que l'ensemble est bien de niveau. Si ce n'est pas le cas, reglez les pieds en conséquence.

1. S'il est joint, vous pouvez insérer le bac supplémentaire (F).

1. Branchez l'appareil comme indiquedans les instructions fournies.

Protection de l'environnement

Recyclez les matériels portant le symbole Mettez les emballages dans des conteneurs destinés à leur recyclage. Participez à la protection de l'environnement et des hommes en recyclant les déchets issus des apparils électriques et électroniques.

Ne jetez pas les apparèils portant le symbole avec les déchets menagers.

Rapportez le produit à votre centre de recyclage local ou bien contactez les services municipaux.

Remarque
