Tipo di prodotto	Mobile di sovrapposizione con cassetto
Marca	Electrolux
Modello	E6WHPED4
Dimensioni (L x P x A)	600 x 600 x 820 mm
Peso	20 kg
Materiale principale	Acciaio con rivestimento anticorrosione
Capacità di carico massima	Carico massimo totale raccomandato: 150 kg (lavatrice e asciugatrice combinate)
Accessori inclusi	2 supporti metallici anteriori, 2 supporti posteriori per lavatrice, 2 supporti posteriori per asciugatrice, 10 viti, 1 chiave di regolazione, 2 vaschette aggiuntive (se guarnite), 2 viti di fissaggio posteriori
Utilizzo previsto	Sovrapporre una lavatrice e un'asciugatrice Electrolux compatibili
Installazione	Richiede almeno due persone per il montaggio; seguire rigorosamente le istruzioni di fissaggio per evitare ribaltamenti
Sicurezza	Non installare due apparecchi sulla stessa base; fissare sempre i supporti di blocco; verificare la stabilità prima dell'uso
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Riparabilità	Pezzi di ricambio disponibili su richiesta; supporto tecnico Electrolux
Informazioni ambientali	Imballaggi riciclabili; il prodotto porta il simbolo del riciclo; non smaltire con i rifiuti domestici

Domande frequenti - E6WHPED4 ELECTROLUX

Qual è lo scopo di questo mobile con cassetto?

Questo mobile consente di sovrapporre una lavatrice e un'asciugatrice in modo stabile e sicuro. Include un cassetto per riporre accessori o prodotti per il bucato.

Questo mobile è compatibile con tutte le macchine Electrolux?

È progettato per macchine Electrolux di dimensioni standard (larghezza 60 cm, profondità 60 cm). Verificare le dimensioni e il peso dei propri apparecchi prima dell'installazione.

Posso installare questo mobile da solo?

No, l'installazione deve essere eseguita da almeno due persone a causa del peso e della movimentazione degli apparecchi. La mancata osservanza può causare lesioni o danni.

Quali accessori sono forniti con il mobile?

Il kit comprende supporti metallici anteriori e posteriori, viti, una chiave di regolazione e vaschette aggiuntive. Fare riferimento al manuale per l'elenco completo.

Come fissare le macchine sul mobile?

Posizionare la lavatrice o l'asciugatrice sul mobile facendo scorrere i piedi anteriori sotto i supporti di blocco. Fissare quindi i supporti posteriori con le viti fornite.

Posso utilizzare questo mobile con un solo apparecchio?

Sì, è possibile posizionare un solo apparecchio sul mobile. Assicurarsi che i supporti siano fissati correttamente per evitare squilibri.

Come livellare l'insieme dopo l'installazione?

Utilizzare una livella a bolla e regolare i piedi regolabili dell'apparecchio superiore con la chiave fornita finché l'insieme non è stabile.

Cosa fare se il mobile sembra instabile?

Verificare che tutti i supporti siano ben avvitati e che i piedi siano regolati correttamente. Se il problema persiste, contattare il servizio clienti Electrolux.

Il cassetto può essere rimosso?

Sì, il cassetto è rimovibile per facilitare la pulizia o l'accesso. Basta tirare verso di sé e sollevarlo leggermente per sganciarlo.

Dove trovare i pezzi di ricambio per questo mobile?

I pezzi di ricambio (supporti, viti, chiave) sono disponibili presso il servizio post-vendita Electrolux o sul loro sito ufficiale. Utilizzare il riferimento E6WHPED4 per l'ordine.

MANUALE UTENTE E6WHPED4 ELECTROLUX

Istruzioni di installmente 74

Montavimo instrukcija 80

Uzstadisanasnoradijumi 86

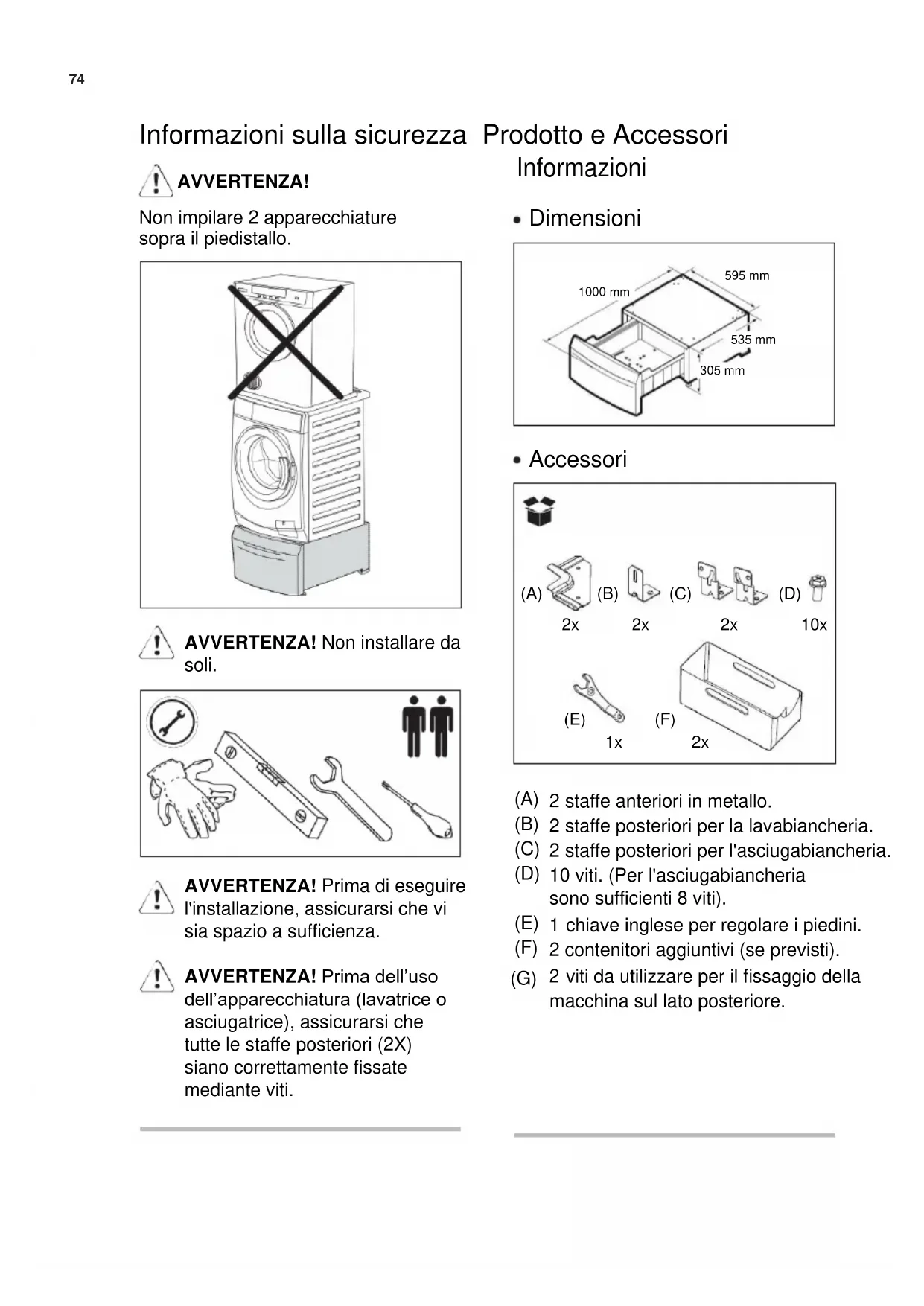

Informazioni sulla sicurezza Prodotto e Accessori

AVVERTENZA!

Non impilare 2 appearecchiature,sopra il piedistallo.

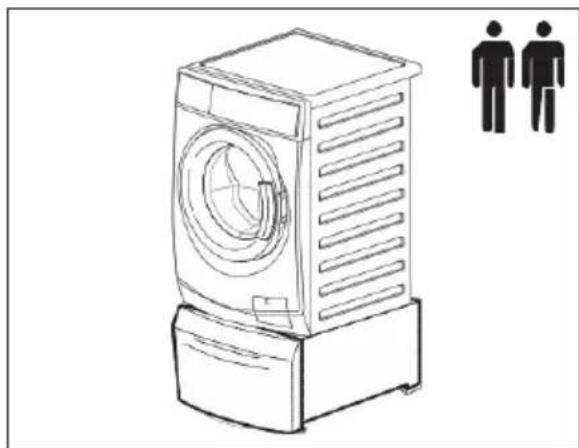

AVVERTENZA! Non installare da soli.

AVVERTENZA! Prima di eseguire l'installazione, assicurarsi che vi sia spazio a sufficientia.

AVVERTENZA! Prima dell'uso dell'apparecchiatura (lavatrice o asciugatrice), assicurarsi che tutte le staffe posteriori (2X) siano correttamente fissate mediante viti.

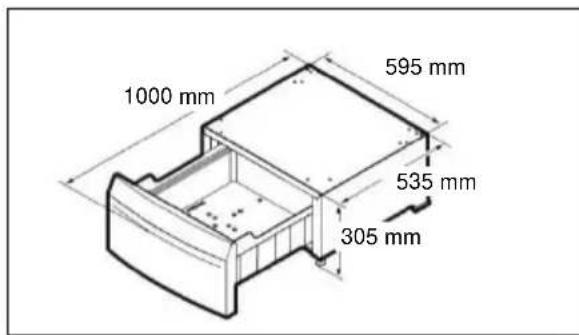

Dimensioni

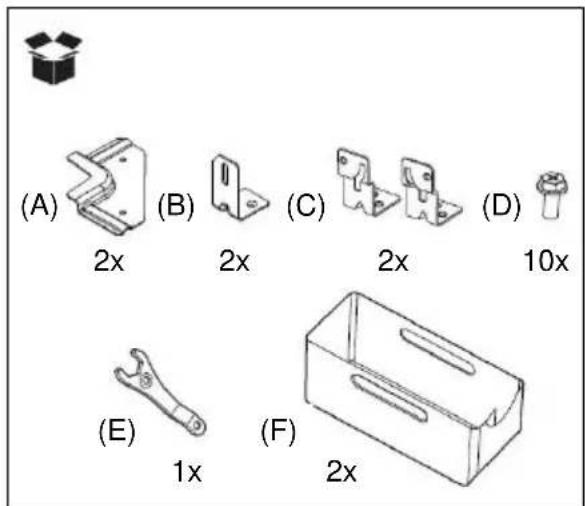

• Accessori

(A) 2 staffe anteriori in metallo.
(B) 2 staffe posteriori per la lavabiancheria.
(C) 2 staffe posteriori per l'asciugabiancheria.
(D) 10 viti. (Per l'asciugabiancheria sono sufficienti 8 viti).
(E) 1 chiave inglese per regolare i piedini.
(F) 2 contentitori aggiuntivi (se previsti).
(G) 2 viti da utilizzare per il fissaggio della macchina sul lato posteriore.

Procedura d'installazione

1. Rimuovere il piedistallo e tutti gli accessori alla scatola.

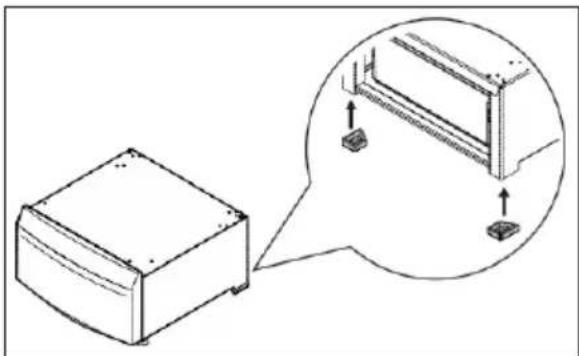

2. Assicurarsi che i piedini di gomma posteriori siano stati montati.

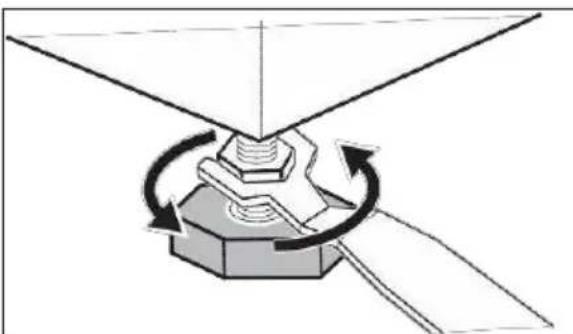

1. Regolare i piedini anteriori per dare stabilità al piedistallo.

1. Se si installa il piedistallo sotto ad una nuova apparecchiatura, disimballare quest'ultima come indicato nelle istruzioni fornite con la stessa, quindi procedere con il passaggio 6.

2. Se l'apparecchiatura è più collegata:

3. Scollegare la spina alla presa.

4. Per la lavabiancheria. Chiudere il rubinetto dell'acqua.
   Per la lavabiancheria. Scollegare il/i tubo/i di ingressso dal rubinetto dell'acqua e lasciar defluire l'acqua dallo/dagli stesso/i, quindi scaricare il tubo e sistemarlo in un lavandino molto profondo.

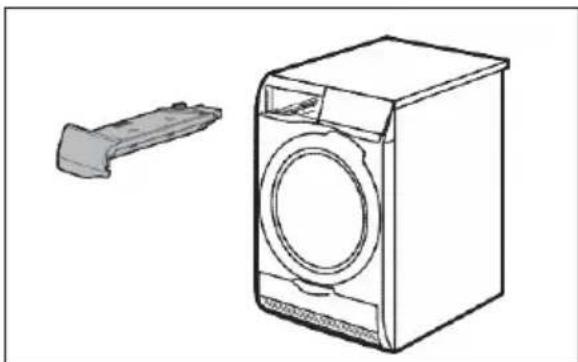

5. Per l'asciugabiancheria. Svuotare il contentitore dell'acqua in un lavandino o, se disponibile, attivare il sistema di scarico diretto per lasciar defluire l'acqua.

1. Avvitare le staffe anteriorsul piedistallo.

1. Per la lavabiancheria. Sistemare delicatamente la lavabiancheria sul lato del contentatore del detersivo.

Poggiarla su un cartone o su un pezzo di polistirolo per evitare graffiti all'unità.

1. Per la lavabiancheria. Regolare i piedini dell'apparecchiatura fino ad un'altezza che permetta di farla scorrere sotto alle staffe di bloccaggio del piedino.

1. Per la lavabiancheria. Sistemare il piedistallo sullo stesso lato e farlo scorrere in avanti in modo che i piedini anteriors dell'apparecchiatura scorrano al di sotto delle staffe di bloccaggio del piedino.

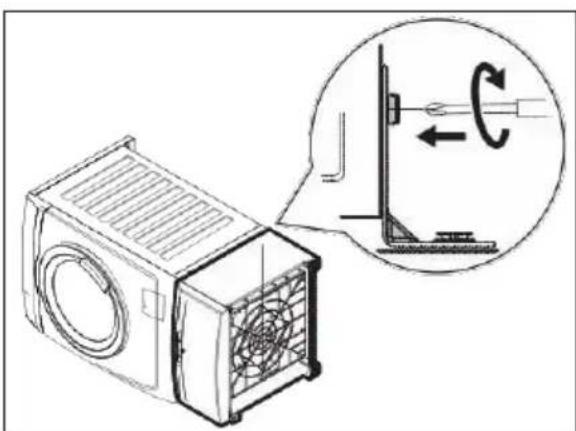

1. Per lavabiancheria. Utilizzato le viti(G) fornite per fissare le staffe posteriori (B) sulla macchina e le viti (D) per il piedistallo. 13. P

2. Per la lavabiancheria. Portare il piedistallo e l'apparecchiatura in posizione verticale. Se necessario, regolare i piedini dell'apparecchiatura e andare al passaggio 16. Controllare che le viti siano ben fissate.

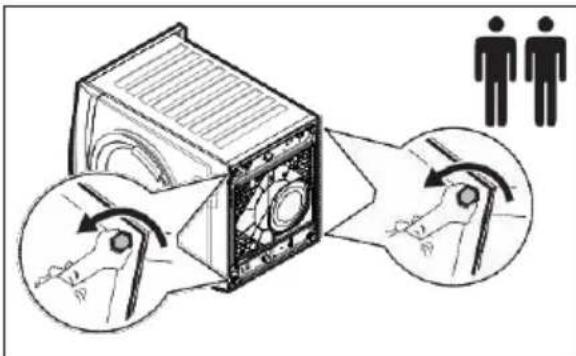

1. Per l'asciugabiancheria. Svitare le due viti inferiori dal retro dell'apparecchiature e conservarle.

le staffe posteriori (C) sul piedistallo utilizzato le viti fornite nella scatola verticale.

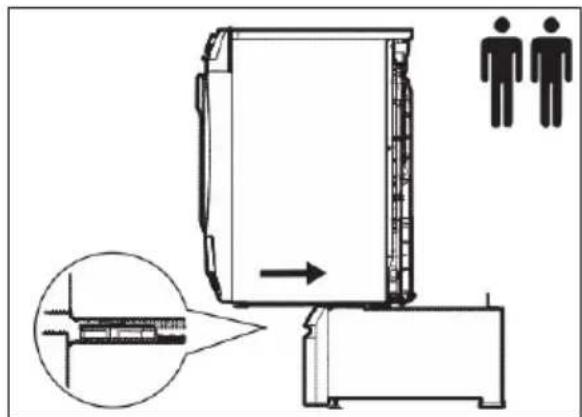

1. Per l'asciugabiancheria. Sollevare l'apparecchiatura e farla scorrere indietro in modo che i piedini anteriori della stessa scorrano sotto le staffe di bloccaggio del piedino.

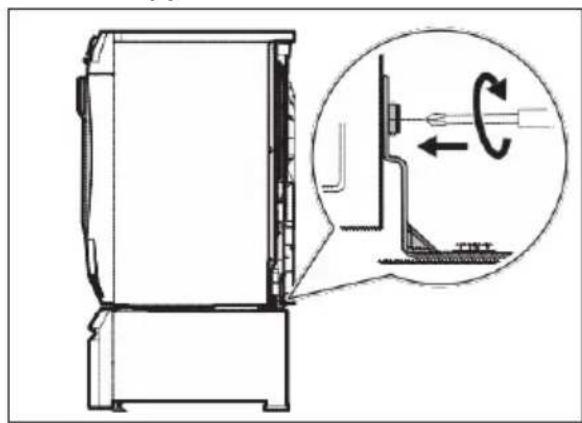

1. Per l'asciugabiancheria. Avvitare le staffe posteriori (C) sul retro dell'apparecchiatura utilizzato le viti rimosse al passaggio 12 e regolare i piedini dell'apparecchiatura se necessario.

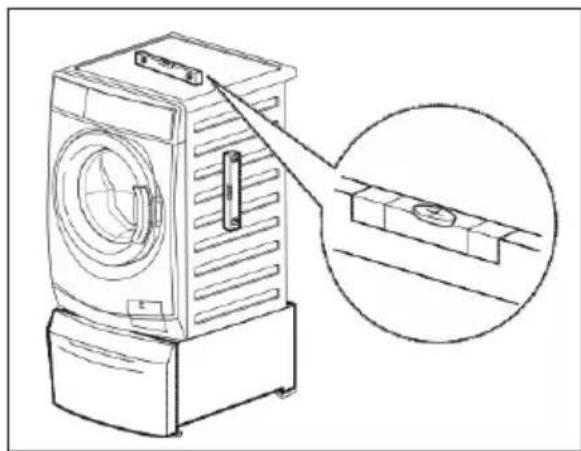

1. Sistemare il gruppo piedistallo/apparecchiatura nell'ubicazione prescelta. Utilizzato una livella per verificare che il gruppo sia stato livellato adeguatamente. In caso contrario, regolare i piedini per ottenere un livellamento adeguato.

1. Se fornito, è possible insere un contentatore aggiantivo (F).

1. Collegare l'apparecchiatura come indicate nelle istruzioni fornite con la stessa.

Questioni ambientali

Riciclare i materiali che riportano il symbolo Smaltire gli imballaggi nei contentitori appropriati per riciclari. Aiutate a proteggere l'ambiente e la salute umana e a riciclare le apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature contrassegnate con il symbolo con i rifiuti domestici.

Riconsegnare il prodotto al punto di raccolta locale o contattare il proprio ufficio municipale.

Etichetta ambientale Smaltimento rifuti imballo

Tipologia di imballaggio	Codice materiale	Indicazioni per la raccolta differenziata (*)
Pellicola imballo	LDPE 4	PLASTICA
Sacchetti in plastica
Protezioni in plastica
Scatola in cartone	PAP 20	CARTA
Nastri adesivi	PI	INDIFFERENZIATA

(*) Verifica le disposizioni del loro Comune per la gestione dei rifuti. La presenza degli imballi cui è variate a seconda dei modelli.
