E6WHPED4 - Móvel com gaveta ELECTROLUX - Manual de utilização gratuito

Tipo de produto	Móvel de sobreposição com gaveta
Marca	Electrolux
Modelo	E6WHPED4
Dimensões (L x P x A)	600 x 600 x 820 mm
Peso	20 kg
Material principal	Aço com revestimento anticorrosivo
Capacidade de carga máxima	Carga máxima total recomendada: 150 kg (máquina de lavar e secadora combinados)
Acessórios incluídos	2 suportes metálicos dianteiros, 2 suportes traseiros para máquina de lavar, 2 suportes traseiros para secadora, 10 parafusos, 1 chave de ajuste, 2 bandejas adicionais (se incluídas), 2 parafusos de fixação traseiros
Uso previsto	Sobrepôr uma máquina de lavar e uma secadora Electrolux compatíveis
Instalação	Requer pelo menos duas pessoas para a montagem; seguir rigorosamente as instruções de fixação para evitar qualquer tombamento
Segurança	Não instalar dois aparelhos na mesma base; sempre fixar os suportes de travamento; verificar a estabilidade antes do uso
Manutenção	Limpar com um pano macio e seco; não usar produtos abrasivos
Reparabilidade	Peças de reposição disponíveis sob consulta; suporte técnico Electrolux
Informações ambientais	Embalagens recicláveis; o produto possui o símbolo de reciclagem; não descartar com resíduos domésticos

Perguntas frequentes - E6WHPED4 ELECTROLUX

Qual é o objetivo deste móvel com gaveta?

Este móvel permite sobrepor uma máquina de lavar e uma secadora de forma estável e segura. Inclui uma gaveta para guardar acessórios ou produtos de lavanderia.

Este móvel é compatível com todas as máquinas Electrolux?

Foi projetado para máquinas Electrolux de dimensões padrão (largura 60 cm, profundidade 60 cm). Verifique as dimensões e o peso dos seus aparelhos antes da instalação.

Posso instalar este móvel sozinho?

Não, a instalação deve ser realizada por pelo menos duas pessoas devido ao peso e à manipulação dos aparelhos. O não cumprimento pode causar ferimentos ou danos.

Quais acessórios são fornecidos com o móvel?

O kit inclui suportes metálicos dianteiros e traseiros, parafusos, uma chave de ajuste e bandejas adicionais. Consulte o manual para a lista completa.

Como fixar as máquinas no móvel?

Coloque a máquina de lavar ou a secadora sobre o móvel, deslizando os pés dianteiros sob os suportes de travamento. Em seguida, fixe os suportes traseiros com os parafusos fornecidos.

Posso usar este móvel com apenas um aparelho?

Sim, é possível colocar apenas um aparelho sobre o móvel. Certifique-se de que os suportes estejam corretamente fixados para evitar desequilíbrio.

Como nivelar o conjunto após a instalação?

Use um nível de bolha e ajuste os pés ajustáveis do aparelho de cima com a chave fornecida até que o conjunto fique estável.

O que fazer se o móvel parecer instável?

Verifique se todos os suportes estão bem apertados e se os pés estão ajustados corretamente. Se o problema persistir, entre em contato com o serviço de atendimento ao cliente Electrolux.

A gaveta pode ser removida?

Sim, a gaveta é removível para facilitar a limpeza ou o acesso. Basta puxar em sua direção e levantá-la ligeiramente para desencaixá-la.

Onde encontrar peças de reposição para este móvel?

As peças de reposição (suportes, parafusos, chave) estão disponíveis no serviço pós-venda Electrolux ou no site oficial. Use a referência E6WHPED4 para o pedido.

MANUAL DE UTILIZADOR E6WHPED4 ELECTROLUX

Instruções de instalação 110

Instructiuni de instalare 116

1. Para lavadora. Deposite suavamente la lavadora sobre el lado del dosificador de detergente.

Informação de segurança Produtos e Acessórios

AVISO!

Não coloque 2 aparehos em cima do pedestal.

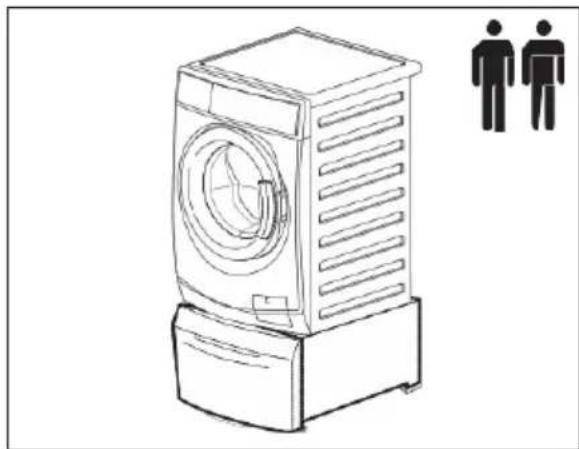

AVISO! Não faça a instalação sozinho.

AVISO! Antes de efetuar a instalacao, certifique-se de que tem空間 suficiente.

AVISO! Antes de utilizes o aparelho (máquina de lavar ou secador), certifique-se de que todos os suportes traseiros (2) está fixos com parafusos.

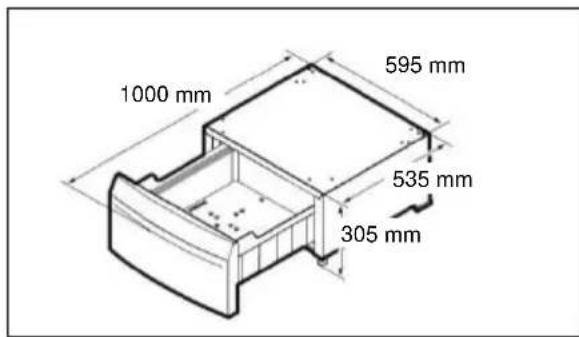

Dimensao

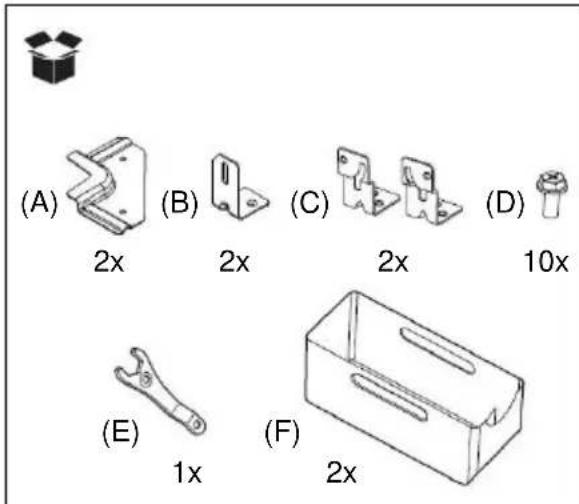

• Acessórios

(A) 2 suportes de metal dianteiros.
(B) 2 suportes de metal traseiros para aquina de lavar roupa.
(C) 2 suportes de metal traseiros para o secador de roupa.
(D) 10 parafusos. (Para o secador de roupa, 8 parafusos são suficientes.)
(E) 1 caveat de porcas para和睦ar os pés de nivelamento.
(F) 2 recipientes adicionais (onde incluidos)
(G) 2 parafudos a serem realizados para a fixação da arruela na parte traseira

1. Remova o pedestal e todos os acessórios da caixa.

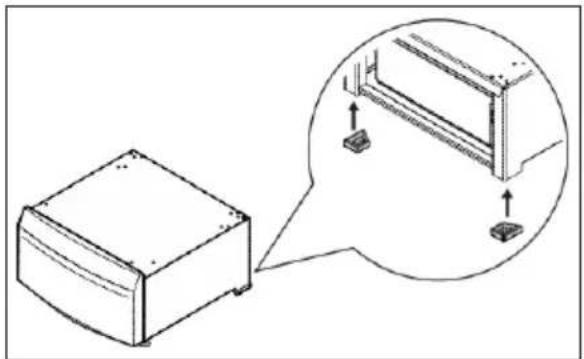

2. Certifique-se de que os pés de borracha traseiros está montados.

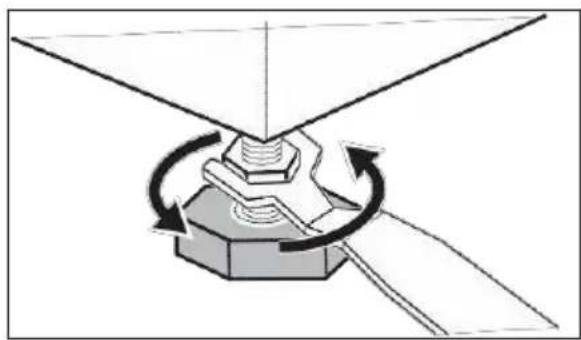

1. Ajuste os pés ajustáveis dianteiros para establishar o pedestal.

1. Se pretender instalar o pedestal debaixo de um aparelho novo,arethale o aparelho seguido as instruções fornecidas com ele e avance para o passo 6.
2. Se o aparelho ja estiver ligado:

Desligue a ficha da tomada elétrica.
- Para a boa de lavar roupa:
- Para a boa de lavar roupa:
- Para a boa de lavar roupa:
- Para a boa de lavar roupa:
- Para a boa de lavar roupa:
- Para a boa de lavar roupa:
- Para a boa de lavar roupa:
- Para a boa de lavar roupa:
- Para a boa de lavar roupa:
- Para a boa da agua.
- Para a boa de lavar roupa: Desligue a(s) mangueira(s) de entrada da(s)orneira(s) de agua e permita o escoamento da agua da(s) mangueira(s) de entrada e da mangueira de escoamento, recolhendo a agua numa bacia.

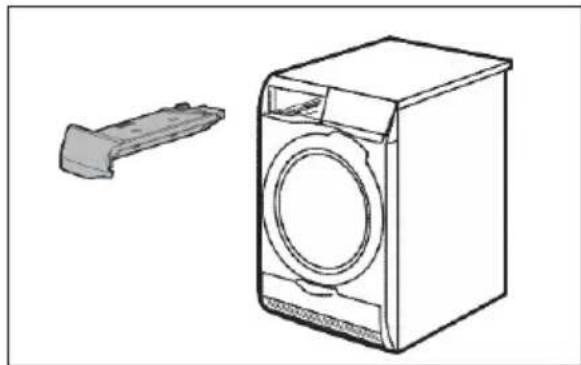

• Para o secador de roupa: Esvazie o deposito de agua para uma bacia ou, se existir, ative o Sistema de escoamento direto para permitir o escoamento da agua.

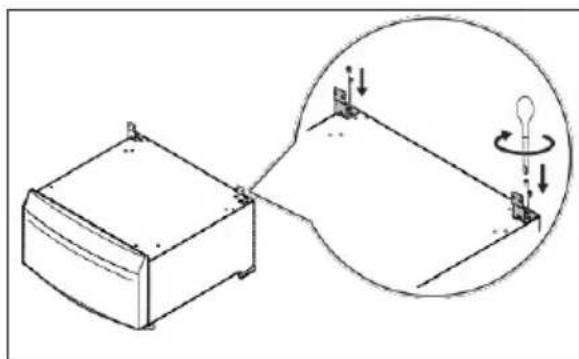

1. Fixe os suportes dianteiros no pedestal com os parafusos.

1. Para a boa de lavar roupa: Pouse a boa de lavar roupa suavamente no chao sobre o lado do distribuidor de detergente.

Pouse-a sobre um cartao ou um pedacao de esferovite para nao riscar aquina.

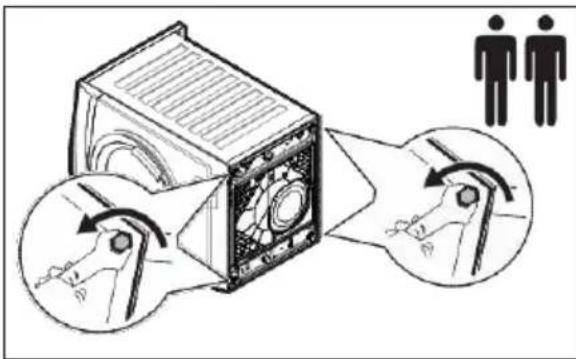

1. Para a boa de lavar roupa: Regule os pés ajustáveis do aparelho para uma alta adequada que permit a sua entrada de boa dos suportes de bloqueio dos pés.

1. Para a boaquina de lavar roupa: Pouse o pedestal sobre o mesmo lado e desloque-o para a frente de modo que os pés ajustáveis danteiros encaixem debaixo dos suportes de bloqueio dos pés.

1. Paraquina de lavar. Use os (G) parafusos fornecidos para fixar os suportes traseiras (B) na arruela e (D) nos parafusos do pedestal.

1. Para a boa de lavar roupa:
   Cologne o pedestal e o aparelho na posicao vertical. Ajuste os pés do aparelho se necessario e avance para o passo 16. Verifique se os parafudos está bem apertados.

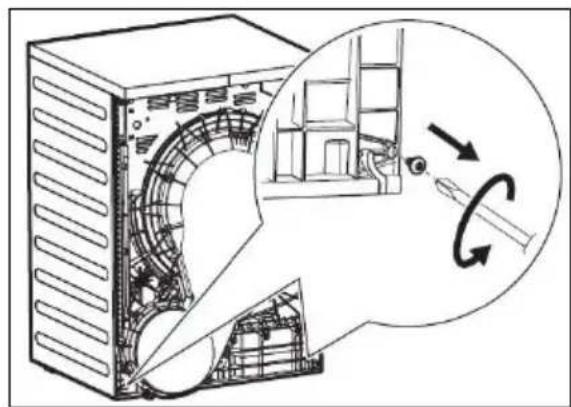

1. Para o secador de roupa: Desaperte osinous parafusos do fundo da parte de tras do aparelho e não os deite fora.

1. Para o secador de roupa: Fixe os suportes traseiros (C) no pedestal com os parafusos fornecidos na caixa do pedestal.

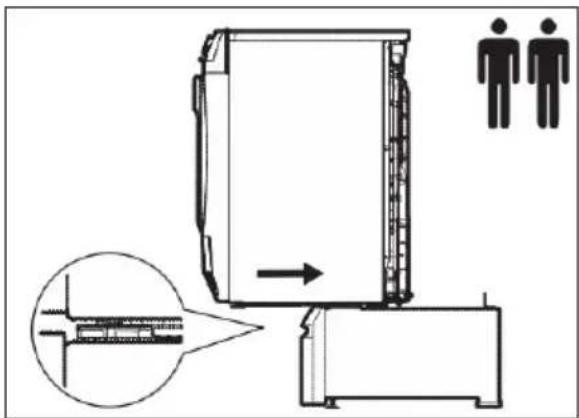

1. Para o secador de roupa: Levante o aparelho e desloque-o paraTRS de modo que os pés dianteiros do aparelho encaixem debaixo dos suportes de bloqueio dos pés.

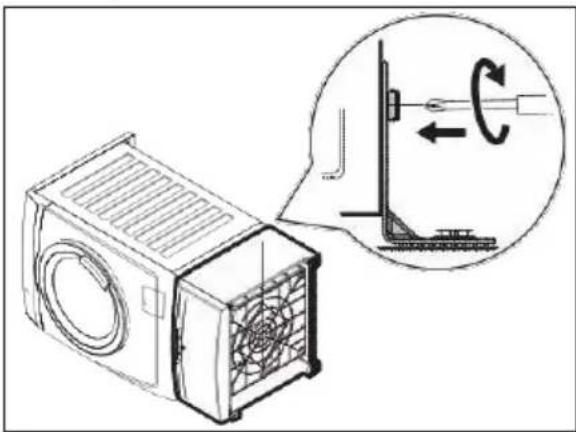

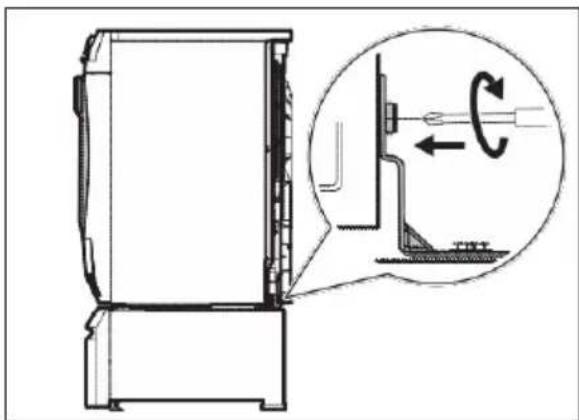

1. Para o secador de roupa: Fixe os suportes traseiros (C) na parte deTRS do aparelho com os parafusos que removeu no passo 12 e ajuste os pés do aparelho se for necessário.

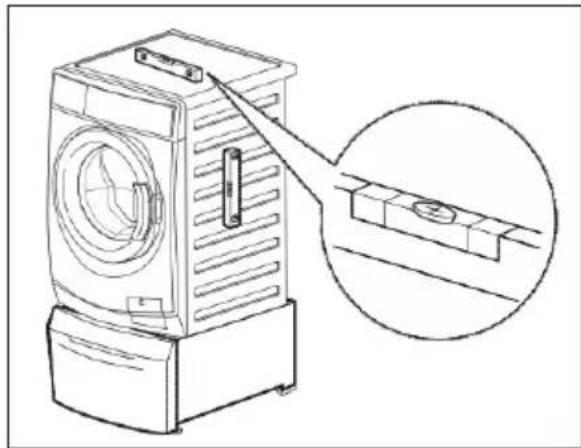

1. Desloque o Conjunto pedestal/aparelho para o sitio definitivo. Utilize um nivel de bolha para verifcar se o conjunto está bem nivelado. Se não estiver bem nivelado, ajuste os pés para nivelar corretemente.

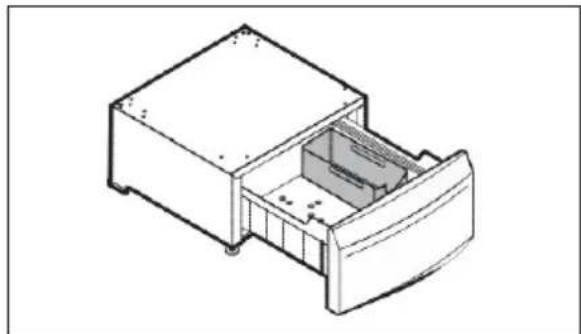

1. Se tiver sido fornecido, pode introduzir o recipiente adicional (F).

1. Ligue o aparelho conforme indicado nas instruções fornecidas com o aparelho.

Preocupações ambientais

Recicle os materiais que estiverem marcados com o símbolo Colique os materiais da embalagem dos pontos de recolha adequados para reciclagem. Ajude a proteger o ambiente e a saude Pública atraves da reciclagem de resíduos de equipamentosétricos e eletrónicos.

Não elimine os apareiros que estiverem marcados com o símbolo juntamente com residuos domesticos comuns. Entregue o produto em instalações de reciclagem local ou contacte o seu@múnico.
