E6WHPED4 - Меблі з шухлядою ELECTROLUX - Безкоштовний посібник користувача

Тип продукту	Надставний модуль з шухлядою
Бренд	Electrolux
Модель	E6WHPED4
Розміри (Ш x Г x В)	600 x 600 x 820 мм
Вага	20 кг
Основний матеріал	Сталь з антикорозійним покриттям
Максимальне навантаження	Рекомендоване загальне максимальне навантаження: 150 кг (пральна та сушильна машини разом)
Включені аксесуари	2 передні металеві кронштейни, 2 задні кронштейни для пральної машини, 2 задні кронштейни для сушильної машини, 10 гвинтів, 1 регулювальний ключ, 2 додаткові лотки (якщо є з'єднання), 2 задні фіксувальні гвинти
Призначення	Надставлення сумісних пральної та сушильної машин Electrolux
Встановлення	Потребує щонайменше двох осіб для встановлення; суворо дотримуйтесь інструкцій з кріплення, щоб уникнути перекидання
Безпека	Не встановлюйте два прилади на одну основу; завжди фіксуйте блокувальні кронштейни; перевіряйте стійкість перед використанням
Догляд	Чистити м'якою сухою ганчіркою; не використовувати абразивні засоби
Ремонтопридатність	Запчастини доступні на замовлення; технічна підтримка Electrolux
Екологічна інформація	Упаковка придатна для переробки; виріб має символ переробки; не викидати з побутовими відходами

Часті запитання - E6WHPED4 ELECTROLUX

Яке призначення цього модуля з шухлядою?

Цей модуль дозволяє надставно встановити пральну машину та сушильну машину стабільно та безпечно. Він включає шухляду для зберігання аксесуарів або пральних засобів.

Чи сумісний цей модуль з усіма машинами Electrolux?

Він призначений для машин Electrolux стандартних розмірів (ширина 60 см, глибина 60 см). Перед встановленням перевірте розміри та вагу ваших приладів.

Чи можу я встановити цей модуль самостійно?

Ні, встановлення має виконуватися щонайменше двома особами через вагу та маніпуляції з приладами. Недотримання може призвести до травм або пошкоджень.

Які аксесуари постачаються з модулем?

Комплект включає передні та задні металеві кронштейни, гвинти, регулювальний ключ та додаткові лотки. Зверніться до інструкції для повного переліку.

Як закріпити машини на модулі?

Розташуйте пральну або сушильну машину на модулі, всунувши передні ніжки під блокувальні кронштейни. Потім зафіксуйте задні кронштейни за допомогою наданих гвинтів.

Чи можна використовувати цей модуль з одним приладом?

Так, можна розмістити один прилад на модулі. Переконайтеся, що кронштейни правильно закріплені, щоб уникнути дисбалансу.

Як вирівняти весь блок після встановлення?

Використовуйте рівень і відрегулюйте регульовані ніжки верхнього приладу за допомогою наданого ключа, доки блок не стане стійким.

Що робити, якщо модуль здається нестійким?

Перевірте, чи всі кронштейни добре загвинчені, а ніжки правильно відрегульовані. Якщо проблема не зникає, зверніться до служби підтримки Electrolux.

Чи можна зняти шухляду?

Так, шухляда знімна для полегшення чищення або доступу. Просто потягніть на себе та злегка підніміть, щоб відчепити.

Де знайти запасні частини для цього модуля?

Запчастини (кронштейни, гвинти, ключ) доступні в сервісному центрі Electrolux або на їхньому офіційному сайті. Для замовлення використовуйте номер E6WHPED4.

ПОСІБНИК КОРИСТУВАЧА E6WHPED4 ELECTROLUX

Instructions d'installation 56

Upute za montažu 62

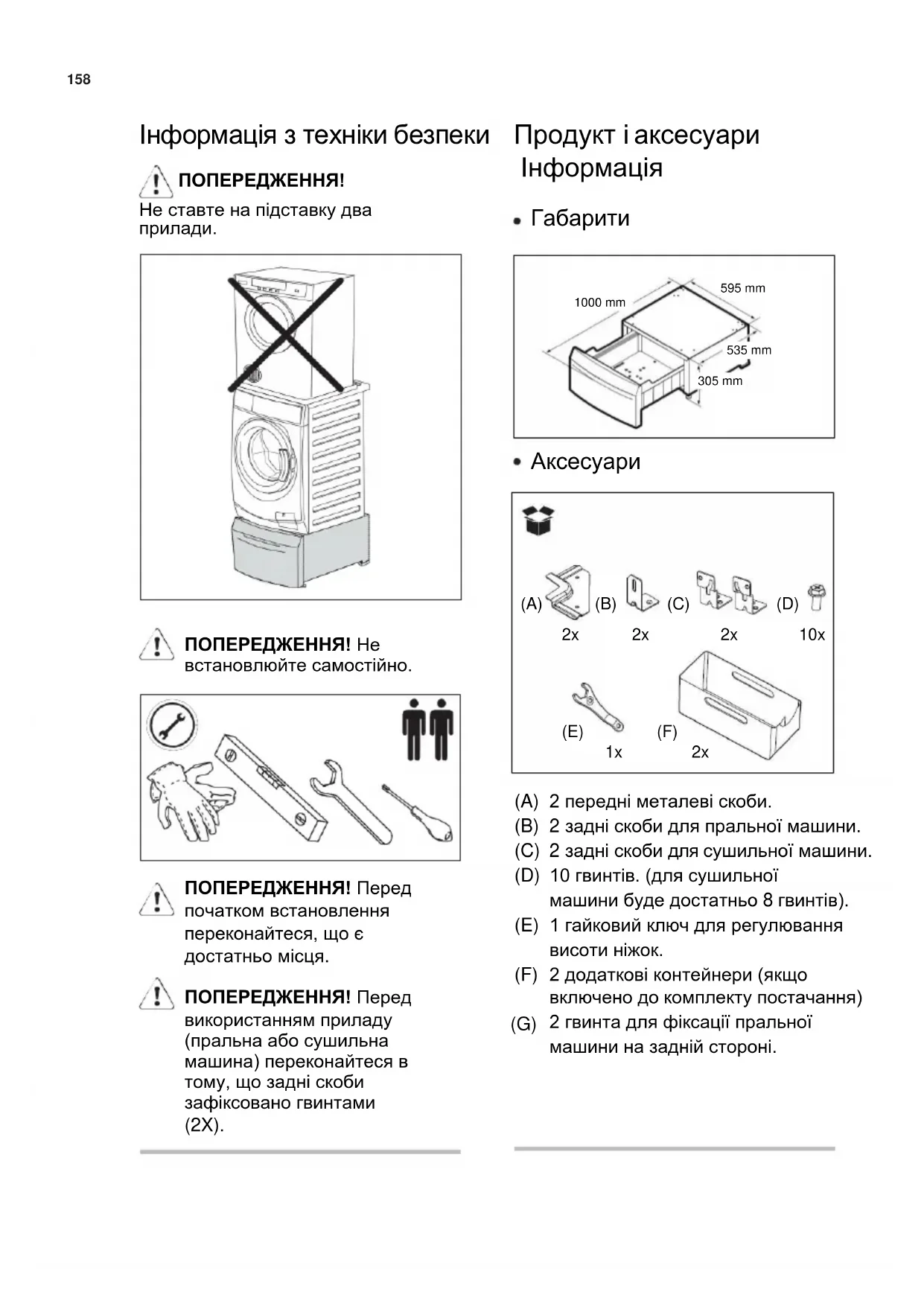

Informations relatives Produit & Accessoires à la sécurité Informations

AVERTISSEMENT!

N'empirez pas 2 apparéils sur un même socle.

AVERTISSEMENT! Ne pas installer seul.

AVERTISSEMENT! Avant de proceder à l'installation, assurez-vous de dispose r'une place suffisante.

AVERTISSEMENT! Avant d'utiliser l'appareil (lave-linge ou seche-linge), assurez-vous que tous les supports arriere (2X) sont fixés par des vis.

• Dimensions

• Accessoires

(A) 2 supports métalliques avant.
(B) 2 supports métalliques arrêté pour lave-linge.
(C) 2 supports métalliques arrêté pour seche-linge.
(D) 10 vis (Pour le sèche-linge, 8 vis seront suffisantes).
(E) Une clé pour régler les pieds de mise à niveau.
(F) 2 bacs supplémentaires (si joints).
(G) 2 vis à utiliser pour la fixation de l'appareil à l'arrière.

Procedure d'installation

1. Sortez le socle et tous les accessoires de la boîte.
2. Assurez-vous que les pieds arrirè en caoutchouc sont montés.

1. Reglez les pieds avant régables pour que le socle soit stable.

1. Si vous installez le socle sous un apparéil neuf, déballez celui-ci comme indiqué dans les instructions fournies, puis passez à l'étépe 6.

2. Si l'appareil est déjà branche:

3. Debranche la prise secteur de la prise murale.

4. Pour le lave-linge. Fermez le robinet d'arrivée d'eau.
   Pour le lave-linge. Debranchez le(s) tuyau(x) d'arrivée d'eau du robinet d'arrivée d'eau et laissez l'eau s'écouler hors du(des) tuyau(x) d'arrivée d'eau et du tuyau de vidange. Récupérez cette eau dans une cuvette.

Pour le seche-linge. Videz le bac contenant I'eau dans une cuvette ou, s'il est disponible, activez le système de vidange directe pour laisser I'eau s'écouler.

1. Vissez les supports avant sur le socle.

1. Pour le lave-linge. Posez delicatement le lave-linge du cote du distributeur de produit de lavage.

Placez-le sur une plaque de carton ou de polystyrene pour ne pas le rayer.

1. Pour le lave-linge. Ajustez les pieds réglables de l'appareil à une hauteur lui permettant de glisser sous les supports de verrouillage du pied.

1. Pour le lave-linge. Placez le socle du même côté et faites-le glisser en avant de façon que les pieds avant de l'appareil glissant sous les supports de verrouillage du pied.

1. Pour le lave-linge. Utiliser les vis (G) fournies pour fixer les pattes arrriere (B) sur l'appareil et les

vis (D) pour le socle. 13. Pour le sèche-linge. Vissez les

1. Pour le lave-linge. Mettez le socle et l'appareil en position verticale. Si nécessaire, reglez les pieds de l'appareil et passez à l'etape 16. Vérifiez que les vis sont bien serrerés.

1. Pour le sèche-linge. Dévissez et conservez les deux vis inférieures de l'arrière de l'appareil.

supports arrriere (C) sur le socle à l'aide des vis fournies dans la boîte.

1. Pour le sèche-linge. Soulevez l'appareil et faites-le glisser en arrêt de façon que ses pieds avant glissant sous les supports de verrouillage du pied.

1. Pour le sèche-linge. Vissez les supports arrêté (C) à l'arrête de l'appareil à l'aide des vis retirees lors de l'étape 12 et réglez les pieds de l'appareil si nécessaire.

1. Déplacez l'ensemble socle/appareil vers son lieu d'installation permanente. Utilisez un niveau à bulle pour vérifier que l'ensemble est bien de niveau. Si ce n'est pas le cas, reglez les pieds en conséquence.

1. S'il est joint, vous pouvez insérer le bac supplémentaire (F).

1. Branchez l'appareil comme indiquedans les instructions fournies.

Protection de l'environnement

Recyclez les matériels portant le symbole Mettez les emballages dans des conteneurs destinés à leur recyclage. Participez à la protection de l'environnement et des hommes en recyclant les déchets issus des apparils électriques et électroniques.

Ne jetez pas les apparèils portant le symbole avec les déchets menagers.

Rapportez le produit à votre centre de recyclage local ou bien contactez les services municipaux.

Remarque

Sigurnosne informacije Proizvod i pribor UPOZORENJE! Informacije

Ne postavlajte 2 uredaja preko postolja.

UPOZORENJE! Ne postavlajte samostalno.
