E6WHPED4 - Mueble con cajón ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mueble de apilamiento con cajón
Marca	Electrolux
Modelo	E6WHPED4
Dimensiones (An x Pr x Al)	600 x 600 x 820 mm
Peso	20 kg
Material principal	Acero con revestimiento anticorrosión
Capacidad de carga máxima	Carga máxima total recomendada: 150 kg (lavadora y secadora combinadas)
Accesorios incluidos	2 soportes metálicos delanteros, 2 soportes traseros para lavadora, 2 soportes traseros para secadora, 10 tornillos, 1 llave de ajuste, 2 bandejas adicionales (si juntas), 2 tornillos de fijación traseros
Uso previsto	Apilar una lavadora y una secadora Electrolux compatibles
Instalación	Requiere al menos dos personas para la colocación; seguir rigurosamente las instrucciones de fijación para evitar cualquier vuelco
Seguridad	No instalar dos aparatos en la misma base; fijar siempre los soportes de bloqueo; verificar la estabilidad antes de usar
Mantenimiento	Limpiar con un paño suave y seco; no usar productos abrasivos
Reparabilidad	Piezas de repuesto disponibles bajo pedido; soporte técnico Electrolux
Información medioambiental	Embalajes reciclables; el producto lleva el símbolo de reciclaje; no desechar con residuos domésticos

Preguntas frecuentes - E6WHPED4 ELECTROLUX

¿Cuál es el propósito de este mueble con cajón?

Este mueble permite apilar una lavadora y una secadora de manera estable y segura. Incluye un cajón para guardar accesorios o productos de lavandería.

¿Este mueble es compatible con todas las máquinas Electrolux?

Está diseñado para máquinas Electrolux de dimensiones estándar (ancho 60 cm, profundidad 60 cm). Verifique las dimensiones y el peso de sus electrodomésticos antes de la instalación.

¿Puedo instalar este mueble solo?

No, la instalación debe ser realizada por al menos dos personas debido al peso y la manipulación de los electrodomésticos. El incumplimiento puede provocar lesiones o daños.

¿Qué accesorios se incluyen con el mueble?

El kit incluye soportes metálicos delanteros y traseros, tornillos, una llave de ajuste y bandejas adicionales. Consulte las instrucciones para la lista completa.

¿Cómo fijar las máquinas al mueble?

Coloque la lavadora o la secadora sobre el mueble deslizando las patas delanteras debajo de los soportes de bloqueo. Luego fije los soportes traseros con los tornillos proporcionados.

¿Puedo usar este mueble con un solo electrodoméstico?

Sí, es posible colocar un solo electrodoméstico sobre el mueble. Asegúrese de que los soportes estén correctamente fijados para evitar cualquier desequilibrio.

¿Cómo nivelar el conjunto después de la instalación?

Utilice un nivel de burbuja y ajuste las patas ajustables del electrodoméstico superior con la llave proporcionada hasta que el conjunto esté estable.

¿Qué hacer si el mueble parece inestable?

Verifique que todos los soportes estén bien atornillados y que las patas estén correctamente ajustadas. Si el problema persiste, contacte al servicio de atención al cliente de Electrolux.

¿Se puede quitar el cajón?

Sí, el cajón es extraíble para facilitar la limpieza o el acceso. Simplemente tire hacia usted y levántelo ligeramente para desengancharlo.

¿Dónde encontrar las piezas de repuesto para este mueble?

Las piezas de repuesto (soportes, tornillos, llave) están disponibles en el servicio posventa de Electrolux o en su sitio web oficial. Use la referencia E6WHPED4 para el pedido.

MANUAL DE USUARIO E6WHPED4 ELECTROLUX

Instrucciones de instalacion 38

Paigaldusjuhend 44

Asennusohjeet 50

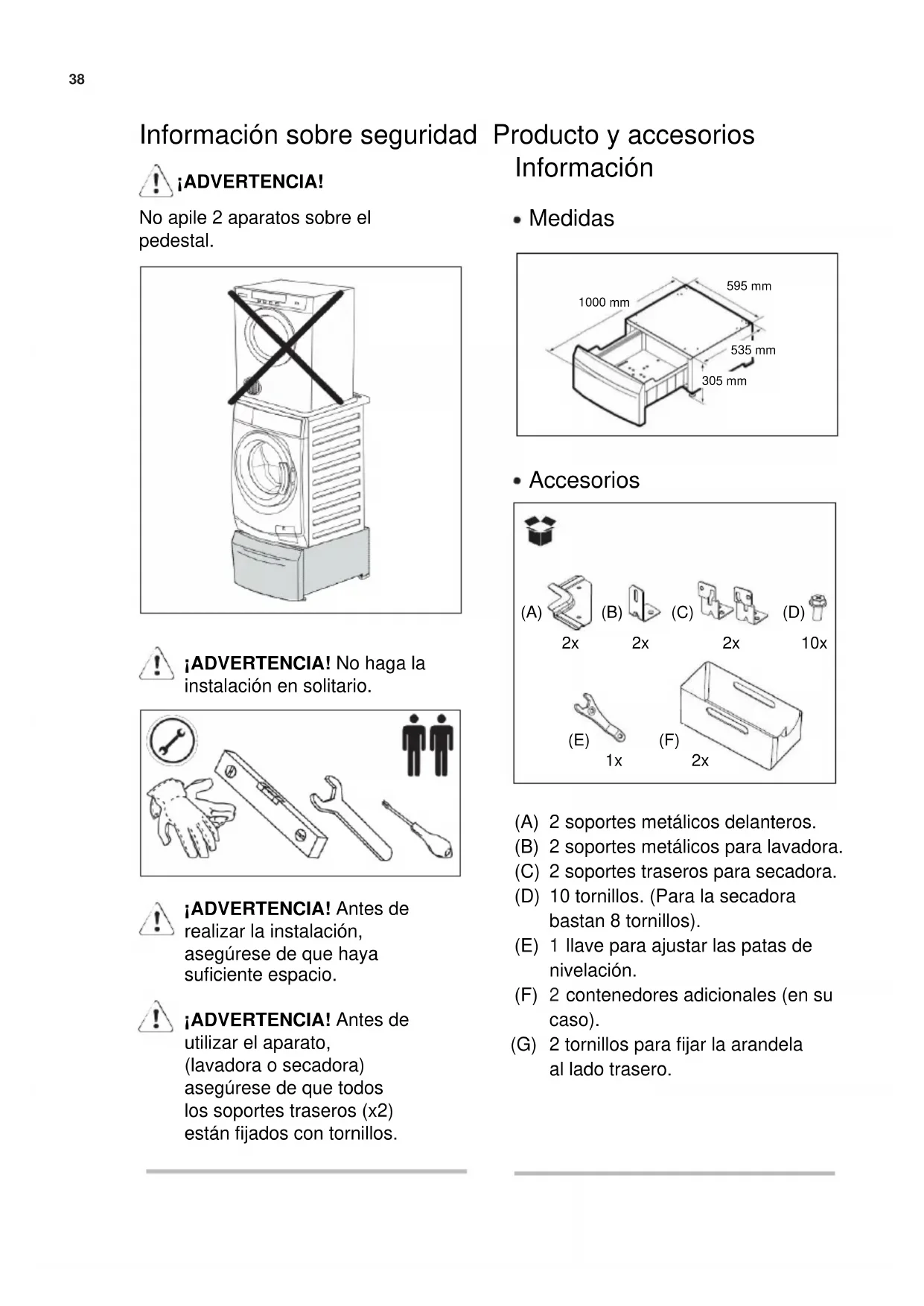

Información sobre seguridad Producto y accesorios

ADVERTENCIA!

No apile 2 aparatos sobre el pedestal.

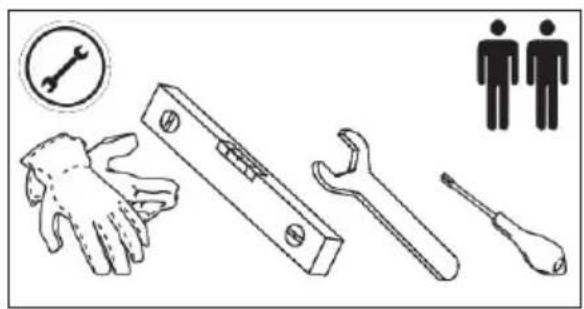

ADVERTENCIA! No haga la instalacion en solitario.

iADVERTENCIA! Antes de realizar la instalacion, asegurese de que haya suficiente espacio.

iADVERTENCIA! Antes de
utilizar el aparato, (lavadora o secadora)
asegúrese de que todos
los soportes traseros (x2)
están fijados con tornillos.

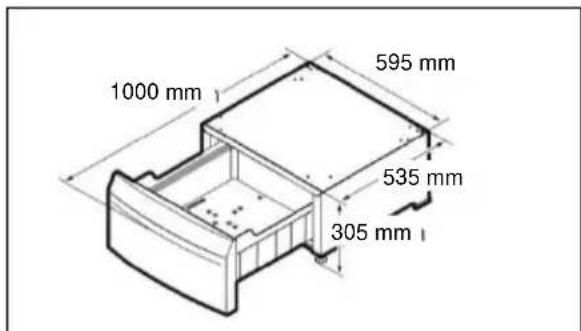

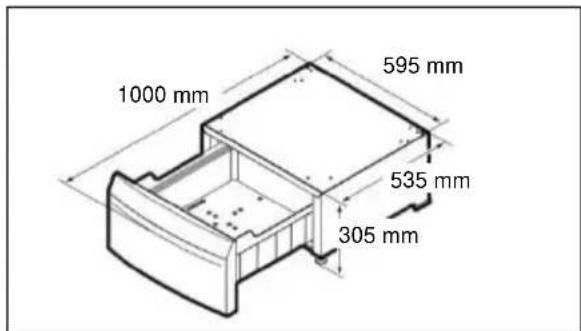

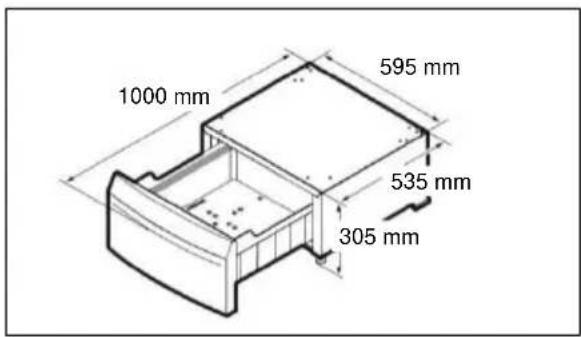

Medidas

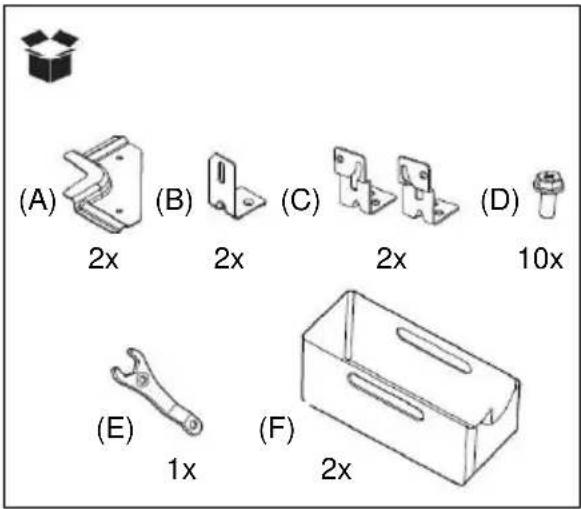

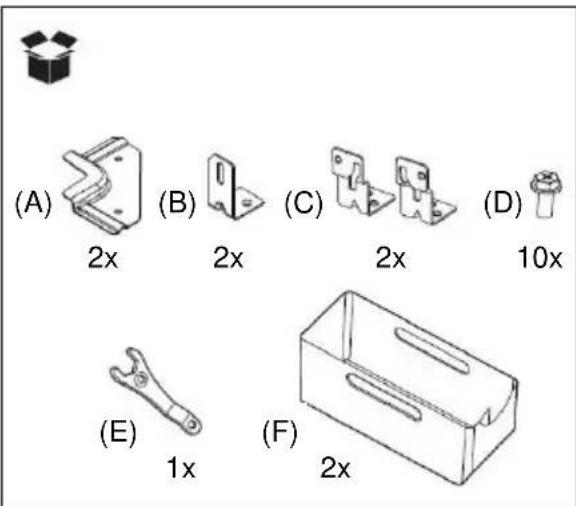

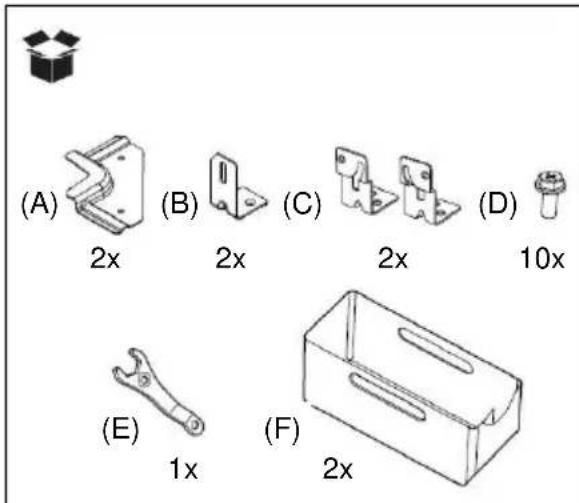

• Accesorios

(A) 2 soportes metálicos delanteros.
(B) 2 soportes metalicos para lavadora.
(C) 2 soportes traseros para secadora.
(D) 10 tornillos. (Para la secadora bastan 8 tornillos).
(E) 1 llave paraaabrear las patas de nivelacion.
(F) 2 contenedores adiconiales (en su caso).
(G) 2 tornillos para fjar la arandela alazo trasero.

Procedimiento de instalación

1. Saque el pedestal y todos los accesorios de la caja.

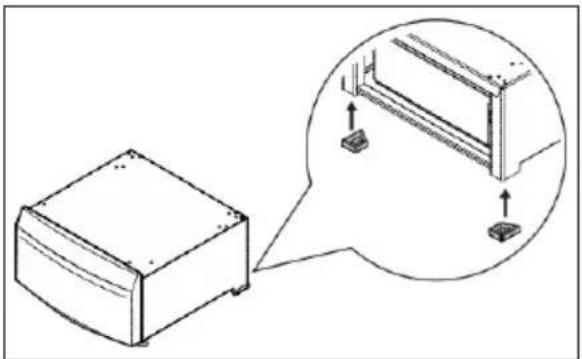

2. Asegürese de que las patas de goma traseras están montadas.

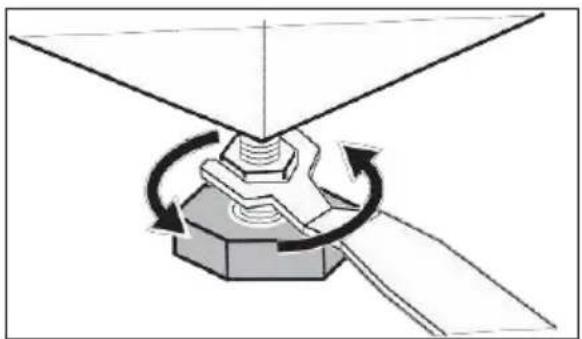

1. Ajuste las patas delanteras ajustables para que el pedestal quede estable.

1. Si instalala el pedestal bajo un aparato nuevo, desembale el aparato como se indica en las instrucciones suministradas y continue en el paso 6.
2. Si el aparato ya está conectado:

Desenchufe el aparato de la toma de red.
- Para lavadora. Cierre la llave de paso.
- Para lavadora. Desconecte las mangueras de agua del grifo y recoja en un recipientte poco profundo el agua que salga de las mangueras de entrada y del tubo de desagüe.

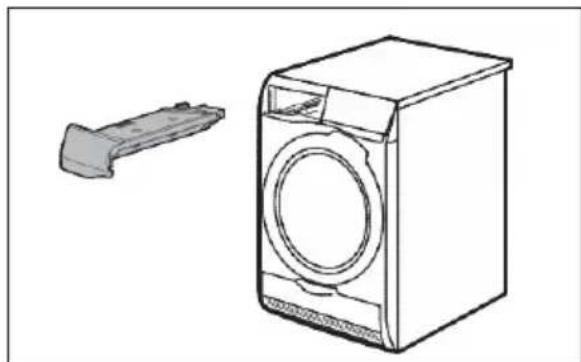

• Para secadora. Vacie el deposito de agua en un fregadero o, en su caso, active el sistema de descarga directa para que salga el agua.

1. Atornille los soportes delanteros del pedestal.

Se debe apoyar sobre un trozo de carton o de poliestireno para evaporar arañazos en el exterior.

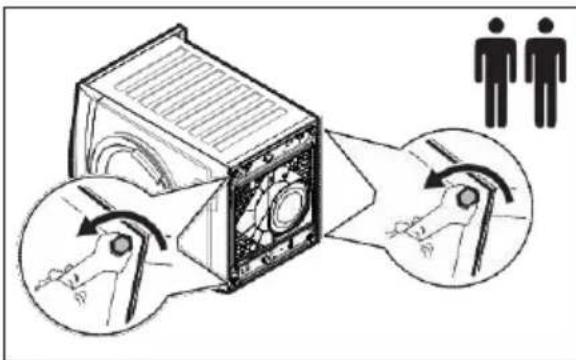

1. Para lavadora. Ajuste las patas ajustables del aparato una alta adequueda para que se deslice bajo los soportes de lijacion de las patas.

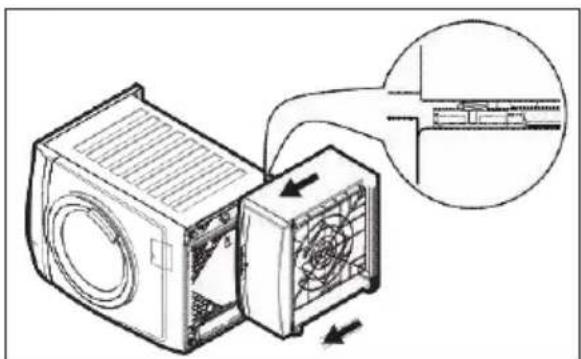

1. Para lavadora. Apoye el pedestal sobre el@mismo lado y deslícelo hacía adelante para que las patas delanteras del aparato se deslicen bajo los soportes de fijación de las patas.

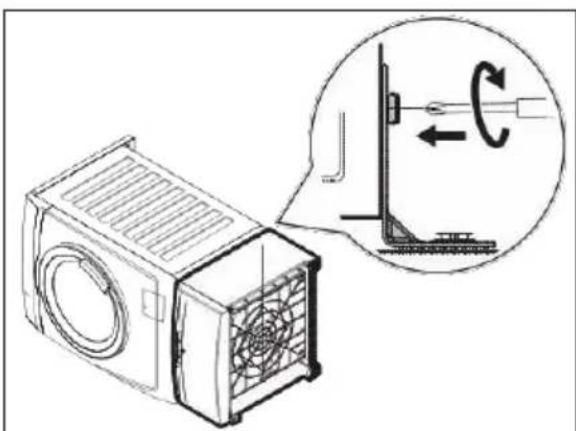

1. Para lavadora. Utilice los tornillos (G) suministrados para asegurar los soportes traseros (B) en la lavadora y los tornillos (D) para el pedestal.

1. Para lavadora. Levante el pedestal y el aparato hasta la posicion vertical. Si es Neededo,ajuste las patas del aparato y continue en el paso 16. Compruebe que los tornillos esten bien apretados.

1. Para secadora. Desatornille y guarde los dos tornillos inferiores de la parte posterior del aparato.

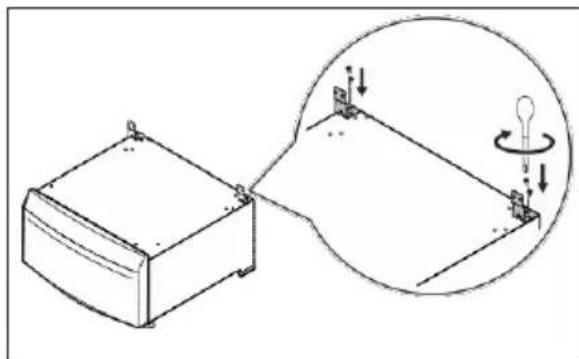

1. Para secadora. Atornille los soportes traseros (C) en el pedestal realizando los tornillos suministrados en la caja del soporte.

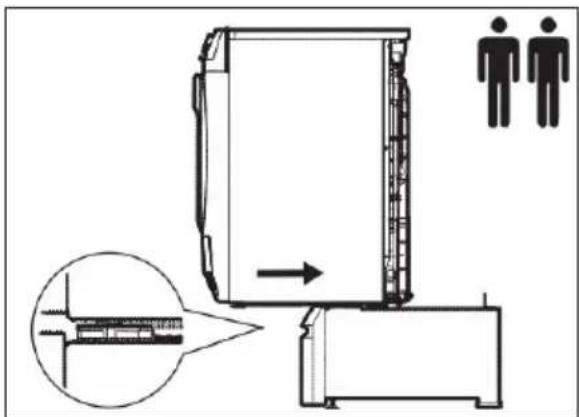

1. Para secadora. Levante el aparato y deslícelo hacía atrás para que sus patas delanteras se deslicen bajo los soportes de fijación de las patas.

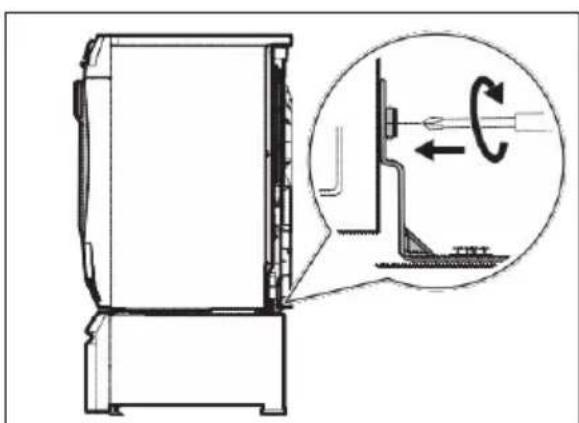

1. Para secadora. Atornille los soportes traseros (C) a la parte trasera del aparato utilizing dos tornillos retirados en el paso 12 y ajuste las patas del aparato si es necessitiesario.

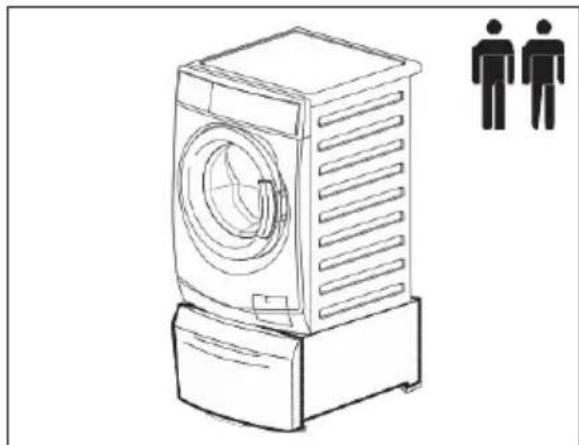

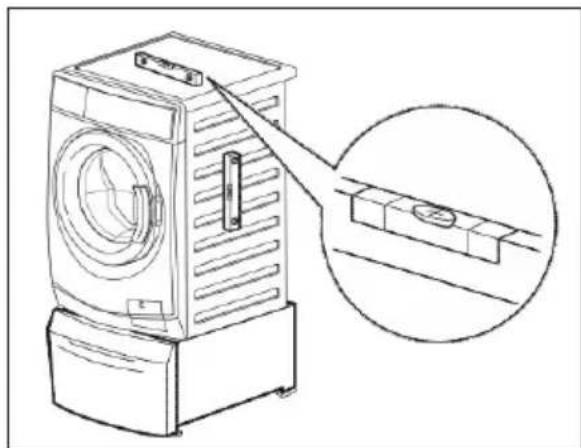

1. Desplace el Conjunto de pedestal/aparato hasta suubicacion permanente. Utilice un nivel de burbuja para comprobar si el Conjunto está bien nivelado. Si no está nivelado, ajuste las patas correctamente.

1. En los casos en que se incluya, pueda insertar el contentedor adicional (F).

1. Conecte el aparato como se indica en las instrucciones suministradas con el.

Aspectos medioambienteles

Recicle los materiales con el symbolo . Coloque el material de embalaje en los contenedores adequados para reciclarlo. Ayude a proteger el medio ambiente y la salute publica, asi como a reciclar residuos de aparatos electricos y electrónicos.

No deseche los aparatos marcados con el símbolo junto con los residuos domesticos.

Lleve el producto a su centro de reciclaje local opongase en contacto con su-oficina municipal.

Nota

Ohutusteave Tooted ja tarvikud

HOIATUS!

Arge asetage pesualusele kahte masinat uksteise peale virna.

HOIATUS! Arge paigaldage seadet uksinda.

HOIATUS! Enne paigaldama asumist veenduge, et teil on piisavalt ruumi.

HOIATUS! Veenduge enne masina (pesumasina voi kuivati) kasutamist, et molemad tagumised klambrid (2 tk) on kruvidega fikseeritud.

Teave

Mööttmed

• Tarvikud
