Produkttyp	Überbauschrank mit Schublade
Marke	Electrolux
Modell	E6WHPED4
Abmessungen (B x T x H)	600 x 600 x 820 mm
Gewicht	20 kg
Hauptmaterial	Stahl mit Korrosionsschutzbeschichtung
Maximale Belastbarkeit	Empfohlene maximale Gesamtlast: 150 kg (Waschmaschine und Trockner kombiniert)
Im Lieferumfang enthalten	2 vordere Metallstützen, 2 hintere Stützen für Waschmaschine, 2 hintere Stützen für Trockner, 10 Schrauben, 1 Einstellschlüssel, 2 zusätzliche Behälter (falls mitgeliefert), 2 hintere Befestigungsschrauben
Verwendungszweck	Übereinanderstellen einer kompatiblen Electrolux Waschmaschine und eines Trockners
Installation	Erfordert mindestens zwei Personen für die Aufstellung; die Befestigungsanweisungen strikt befolgen, um ein Umkippen zu vermeiden
Sicherheit	Nicht zwei Geräte auf demselben Sockel installieren; immer die Verriegelungshalterungen befestigen; vor Gebrauch die Stabilität prüfen
Wartung	Mit einem weichen, trockenen Tuch reinigen; keine scheuernden Reinigungsmittel verwenden
Reparierbarkeit	Ersatzteile auf Anfrage erhältlich; technischer Support von Electrolux
Umweltinformationen	Verpackungen recycelbar; das Produkt trägt das Recycling-Symbol; nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - E6WHPED4 ELECTROLUX

Was ist der Zweck dieses Schranks mit Schublade?

Dieser Schrank ermöglicht es, eine Waschmaschine und einen Trockner stabil und sicher übereinanderzustellen. Er enthält eine Schublade zur Aufbewahrung von Zubehör oder Waschmittel.

Ist dieser Schrank mit allen Electrolux-Geräten kompatibel?

Er ist für Electrolux-Geräte mit Standardabmessungen (Breite 60 cm, Tiefe 60 cm) ausgelegt. Überprüfen Sie vor der Installation die Abmessungen und das Gewicht Ihrer Geräte.

Kann ich diesen Schrank alleine installieren?

Nein, die Installation muss aufgrund des Gewichts und der Handhabung der Geräte von mindestens zwei Personen durchgeführt werden. Die Nichtbeachtung kann zu Verletzungen oder Schäden führen.

Welches Zubehör wird mit dem Schrank geliefert?

Das Kit enthält vordere und hintere Metallstützen, Schrauben, einen Einstellschlüssel und zusätzliche Behälter. Die vollständige Liste finden Sie in der Anleitung.

Wie befestige ich die Geräte auf dem Schrank?

Stellen Sie die Waschmaschine oder den Trockner auf den Schrank, indem Sie die vorderen Füße unter die Verriegelungshalterungen schieben. Befestigen Sie dann die hinteren Stützen mit den mitgelieferten Schrauben.

Kann ich diesen Schrank mit nur einem Gerät verwenden?

Ja, es ist möglich, nur ein Gerät auf dem Schrank zu platzieren. Stellen Sie sicher, dass die Stützen richtig befestigt sind, um ein Ungleichgewicht zu vermeiden.

Wie richte ich die Einheit nach der Installation aus?

Verwenden Sie eine Wasserwaage und stellen Sie die verstellbaren Füße des oberen Geräts mit dem mitgelieferten Schlüssel ein, bis die Einheit stabil ist.

Was tun, wenn der Schrank instabil erscheint?

Überprüfen Sie, ob alle Stützen fest verschraubt sind und die Füße richtig eingestellt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Electrolux-Kundendienst.

Kann die Schublade herausgenommen werden?

Ja, die Schublade ist herausnehmbar, um die Reinigung oder den Zugang zu erleichtern. Ziehen Sie sie einfach zu sich heran und heben Sie sie leicht an, um sie auszuklinken.

Wo finde ich Ersatzteile für diesen Schrank?

Die Ersatzteile (Stützen, Schrauben, Schlüssel) sind beim Electrolux-Kundendienst oder auf deren offiziellen Website erhältlich. Verwenden Sie die Referenz E6WHPED4 für die Bestellung.

BEDIENUNGSANLEITUNG E6WHPED4 ELECTROLUX

Installationsinstruktion 146

Montaj Talimati 152

1HCTpyK3yCTaHOBKn 158

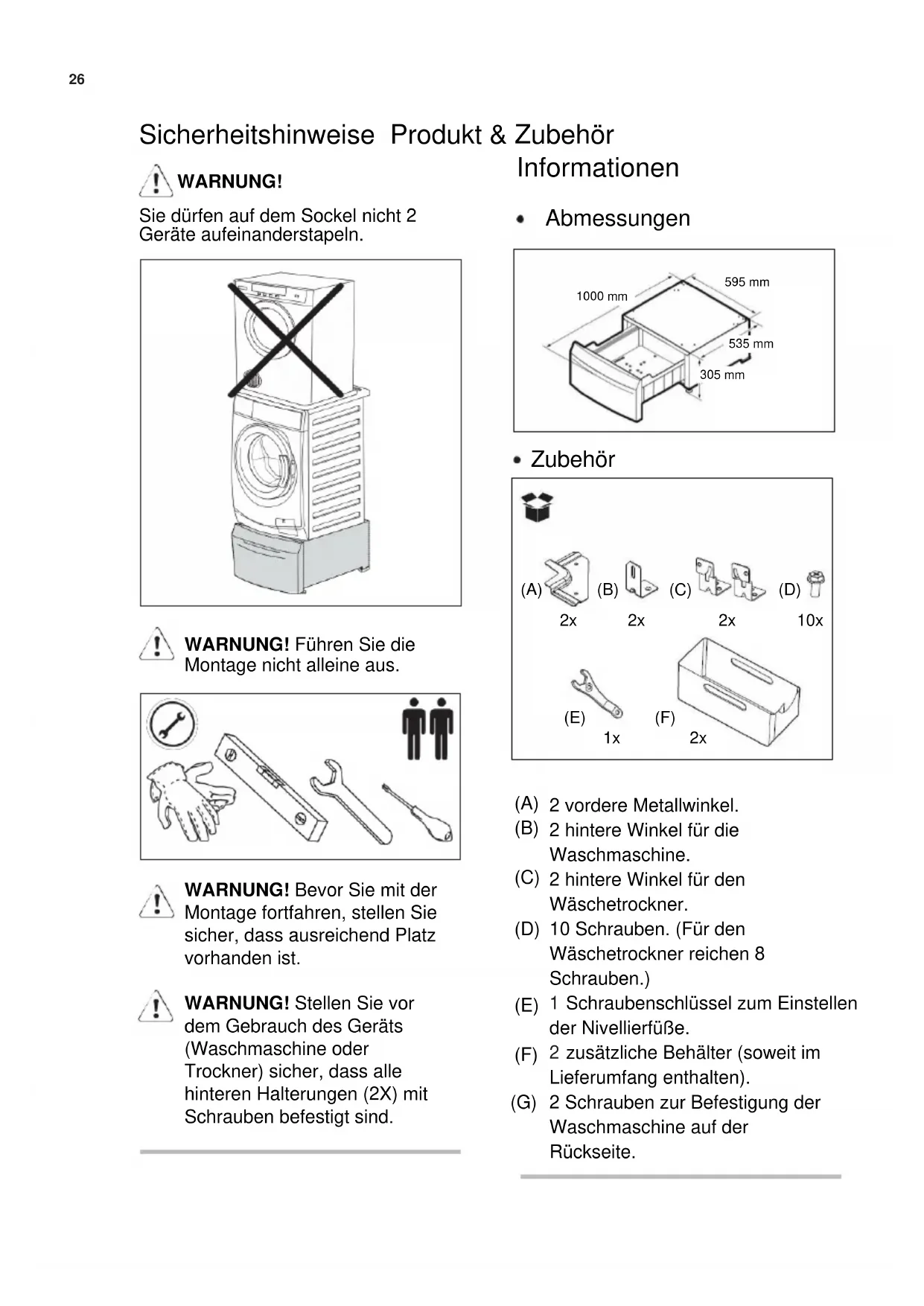

Sicherheitshinweise Produkt & Zubehör

WARNING!

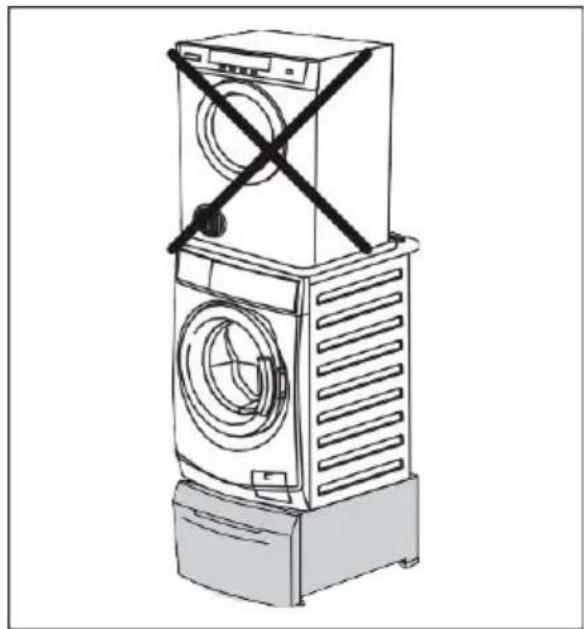

Sie dürfen auf dem Sockel nicht 2 Geräte aufeinanderstapeln.

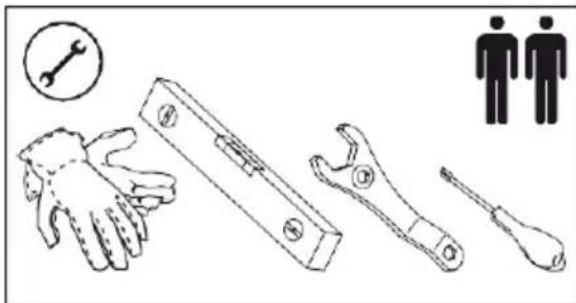

WARNING! Führn Sie die Montage nicht alleine aus.

WARNING! Bevor Sie mit der Montage fortfahren, stellen Sie sicher, dass ausreichend Platz vorhanden ist.

WARNING! Stellen Sie vor dem Gebrauch des Geräts (Waschmaschine oder Trockner) sicher, dass alle hinteren Halterungen (2X) mit Schrauben befestigt sind.

Informationen

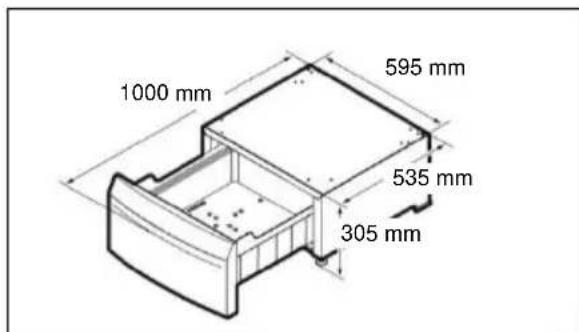

Abmessungen

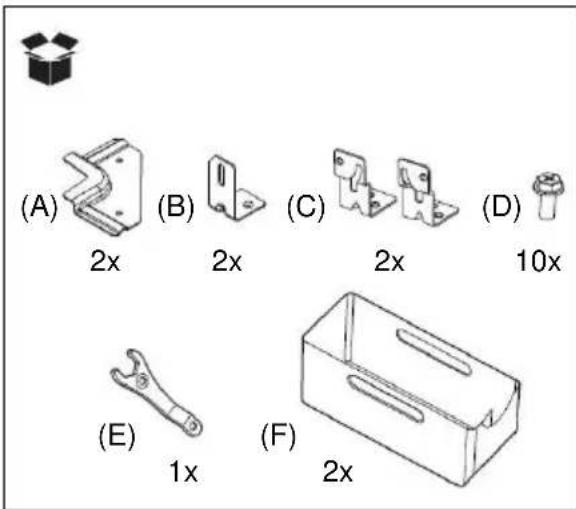

Zubehör

(A) 2 vordere Metallwinkel.
(B) 2 hintere Winkel für die Waschmaschine.
(C) 2 hintere Winkel für den Wäschetrockner.
(D) 10 Schrauben. (Für den Wäschetrockner reichen 8 Schrauben.)
(E) 1 Schraubenschlüssel zum Einstellen der Nivellierfuße.
(F) 2 zusätzliche Behälter (soweit im Lieferumfang enthalten).
(G) 2 Schrauben zur Befestigung der Waschmaschine auf der Rückseite.

Installationsvorgang

1. Nehmen Sie den Unterbausockel und samtliche Zubehörteile aus dem Karton.

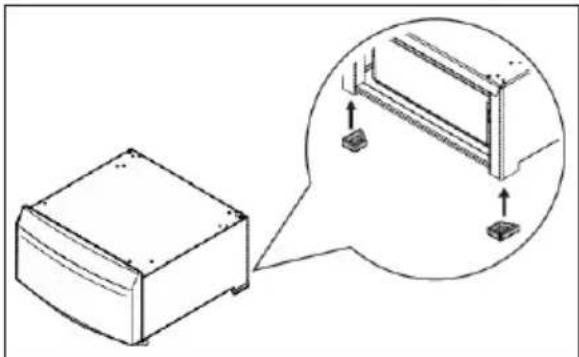

2. Achten Sie darauf, dass die hinteren GummifüBe angebracht sind.

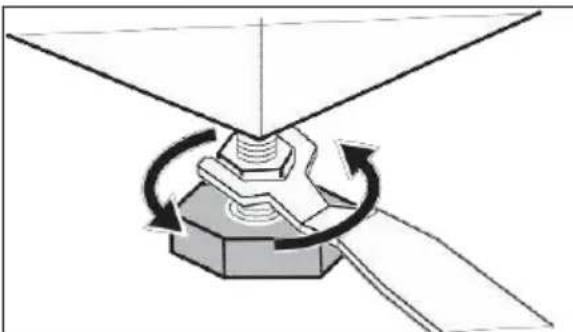

1. Stellen Sie die vorderen Einstellfue so ein, dass der Unterbausockel stabil steht.

1. Wenn Sie den Unterbausockel unter einem neuen Gerät installieren, packen Sie das Gerät wie in der mitgelieferten Anleitung angegeben aus, und fahren Sie mit Schritt 6 fort.
2. Ist das Gerät bereits angeschlossen:

Ziehen Sie den Stecker aus der Steckdose.
- Bei einer Waschmaschine. Schlieben Sie den Wasserhahn.
- Bei einer Waschmaschine. Entfernen Sie den Zulaufschauch/die Zulaufschäuche vom Wasserhahn und setzen Sie das Wasser aus dem Zulauf- und Ablaufschauch/den Schlauen fließen und fangen Sie es in einem flachen Behälter auf.

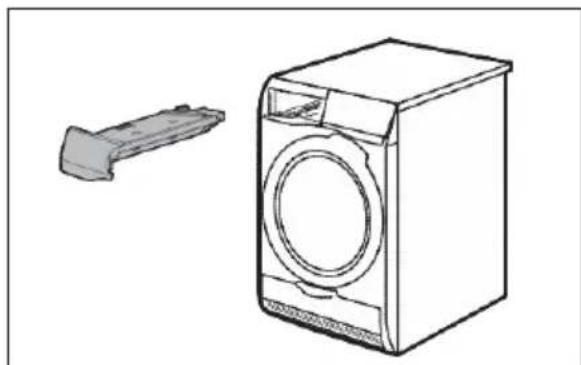

• Bei einem Wäschetrockner. Leeren Sie den Wasserbehälter in einem Waschbecken, oder falls vorhanden, schalten Sie das System für die direkte Ableitung ein, und setzen Sie das Wasser ab.

1. Schrauben Sie die vorderen Winkel am Unterbausockel an.

1. Bei einer Waschmaschine.
   Legen Sie die Waschmaschine vorsichtig auf die Seite der Waschmittelschublade.

Legen Sie das Gerät auf Pappe oder Styropor, damit das Gehäuse nicht verkratzt.

1. Bei einer Waschmaschine. Stellen Sie die Höhe der Fußso ein, dass sie unter die Fußverriegelungswinkel geschoben werden können.

1. Bei einer Waschmaschine. Legen Sie den Unterbausockel auf dieselbe Seite und schiben Sieihn nach vorne, so dass die vorderen FüBe des Gerats unter die Fußverriegelungswinkel glogen.

1. Für Waschmaschine Verwenden Sie die (G) mitgelieferten Schrauben, um die hinteren Halterungen (B) an der Waschmaschine zu befestigen und (D) Schrauben für Sockel.

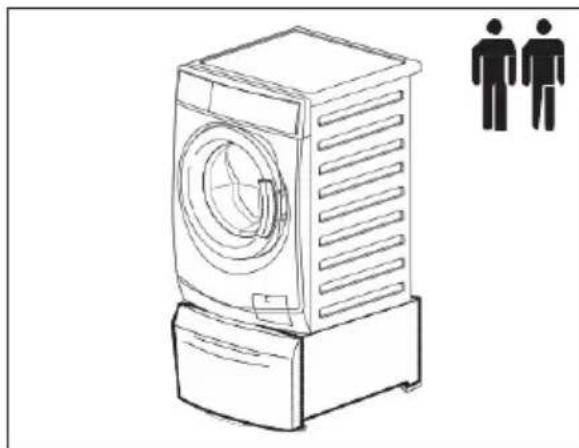

1. Bei einer Waschmaschine. Stellen Sie den Unterbausockel und das Gerät in die aufrechte Position. Stellen Sie bei Bedarf die FüBe des Geräts ein und fahren Sie mit Schritt 16 fort. Prufen Sie, ob die Schrauben fest angezogen sind.

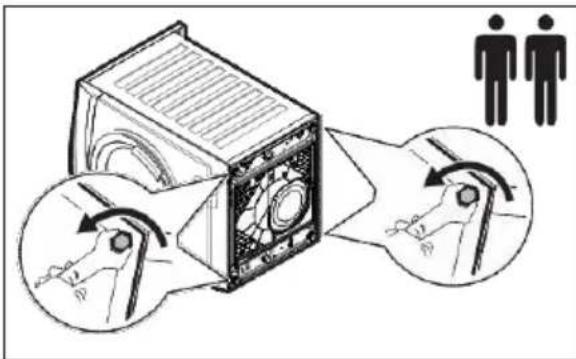

1. Bei einem Wäschetrockner. Losen Sie die beiden unteren Schrauben auf der Geräterückseite und bewahren Sie sie auf.

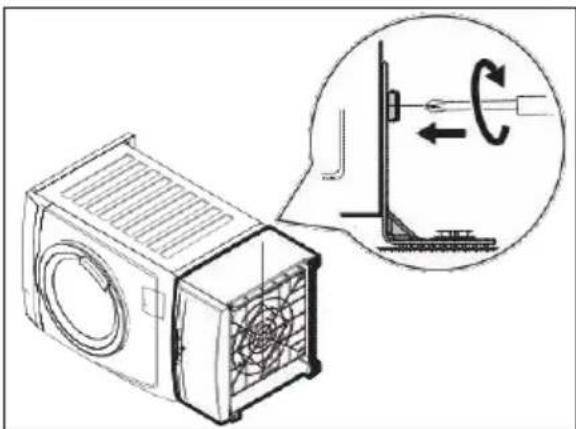

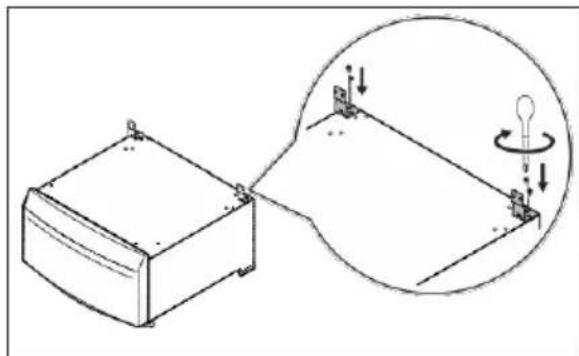

1. Bei einem Wäschetrockner. Schrauben Sie die hinteren Winkel (C) mit den Schrauben aus der Standbox am Unterbausockel fest.

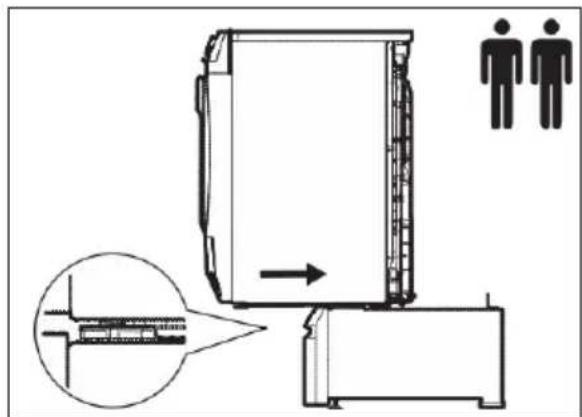

1. Bei einem Wäschetrockner. Hebenn Sie das Gerät an und schiben Sie es nach hinten, so dass die Vorderfüße des Geräts unter die FußverriegelungswinkelGLEiten.

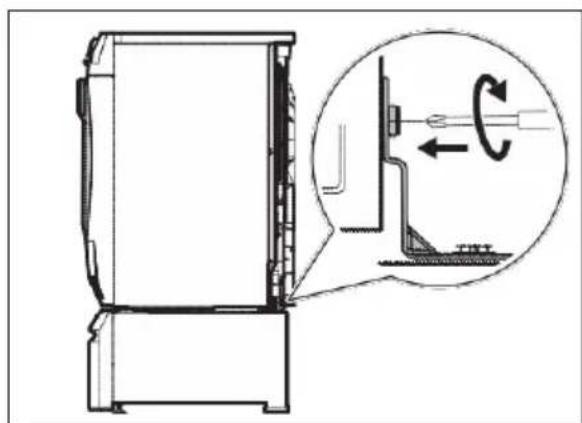

1. Bei einem Wäschetrockner. Schrauben Sie die hinteren Winkel (C) mit den Schrauben, die in Schritt 12 entfernt wurden, fest und stellen Sie bei Bedarf die FüBe des Geräts ein.

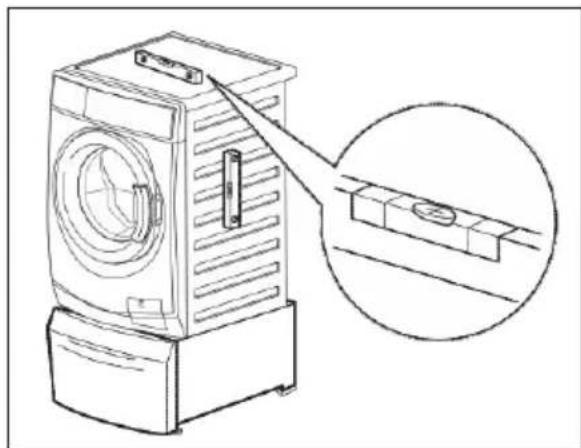

1. Bringen Sie das Gerät mit dem Unterbausockel an seinen endgültigen Standort. Prüfen Sie mit einer Wasserwaage, ob der Aufbau richtig ausgerichtet ist. Anderenfalls stellen Sie die Fuß ein.

1. Falls vorhanden, können Sie den zusätzlichen Behälter (F) * Einsetzen .

1. Schlieben Sie das Gerät wie in der mitgelieferten Bedienungsanleitung beschrieben an.

Hinweise zum Umweltschutz

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingcontainern. Recycleln Sie zum Schutz der Umwelt und der menschlichen Gesundheit elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit dem Symbol nicht mit dem Hausmüll.

Entsorgen Sie das Produkt über ihre ortlichen Recyclingstelle oder wenden Sie sich an ihre Gemeindebehörde.
