Producttype	Stapelmeubel met lade
Merk	Electrolux
Model	E6WHPED4
Afmetingen (L x D x H)	600 x 600 x 820 mm
Gewicht	20 kg
Hoofdmateriaal	Staal met anticorrosiecoating
Maximale draagkracht	Aanbevolen maximale totale belasting: 150 kg (wasmachine en droger gecombineerd)
Inclusief accessoires	2 metalen steunen voor, 2 achtersteunen voor wasmachine, 2 achtersteunen voor droger, 10 schroeven, 1 stelsleutel, 2 extra laden (indien bijgevoegd), 2 bevestigingsschroeven achter
Beoogd gebruik	Een compatibele Electrolux wasmachine en droger stapelen
Installatie	Vereist ten minste twee personen voor de plaatsing; volg de bevestigingsinstructies strikt om kantelen te voorkomen
Veiligheid	Installeer niet twee apparaten op dezelfde basis; bevestig altijd de vergrendelingssteunen; controleer de stabiliteit voor gebruik
Onderhoud	Reinig met een zachte, droge doek; gebruik geen schurende middelen
Repareerbaarheid	Reserveonderdelen op aanvraag beschikbaar; technische ondersteuning Electrolux
Milieu-informatie	Recyclebare verpakkingen; het product draagt het recycling symbool; niet bij het huishoudelijk afval gooien

Veelgestelde vragen - E6WHPED4 ELECTROLUX

Wat is het doel van dit meubel met lade?

Dit meubel maakt het mogelijk om een wasmachine en een droger stabiel en veilig te stapelen. Het bevat een lade voor het opbergen van accessoires of wasmiddelen.

Is dit meubel compatibel met alle Electrolux machines?

Het is ontworpen voor Electrolux machines met standaard afmetingen (breedte 60 cm, diepte 60 cm). Controleer de afmetingen en het gewicht van uw apparaten voor installatie.

Kan ik dit meubel alleen installeren?

Nee, de installatie moet door ten minste twee personen worden uitgevoerd vanwege het gewicht en het hanteren van de apparaten. Het niet naleven kan letsel of schade veroorzaken.

Welke accessoires worden bij het meubel geleverd?

De set bevat metalen steunen voor en achter, schroeven, een stelsleutel en extra laden. Raadpleeg de handleiding voor de volledige lijst.

Hoe bevestig ik de machines op het meubel?

Plaats de wasmachine of droger op het meubel door de voorpoten onder de vergrendelingssteunen te schuiven. Bevestig vervolgens de achtersteunen met de meegeleverde schroeven.

Kan ik dit meubel met één apparaat gebruiken?

Ja, het is mogelijk om één apparaat op het meubel te plaatsen. Zorg ervoor dat de steunen correct zijn bevestigd om onevenwicht te voorkomen.

Hoe nivelleer ik het geheel na installatie?

Gebruik een waterpas en stel de verstelbare voeten van het bovenste apparaat af met de meegeleverde sleutel tot het geheel stabiel is.

Wat te doen als het meubel onstabiel lijkt?

Controleer of alle steunen goed zijn vastgeschroefd en de voeten correct zijn afgesteld. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Electrolux.

Kan de lade worden verwijderd?

Ja, de lade is verwijderbaar om reiniging of toegang te vergemakkelijken. Trek hem naar u toe en til hem iets op om los te maken.

Waar kan ik reserveonderdelen voor dit meubel vinden?

Reserveonderdelen (steunen, schroeven, sleutel) zijn verkrijgbaar bij de klantenservice van Electrolux of op hun officiële website. Gebruik referentie E6WHPED4 voor de bestelling.

GEBRUIKSAANWIJZING E6WHPED4 ELECTROLUX

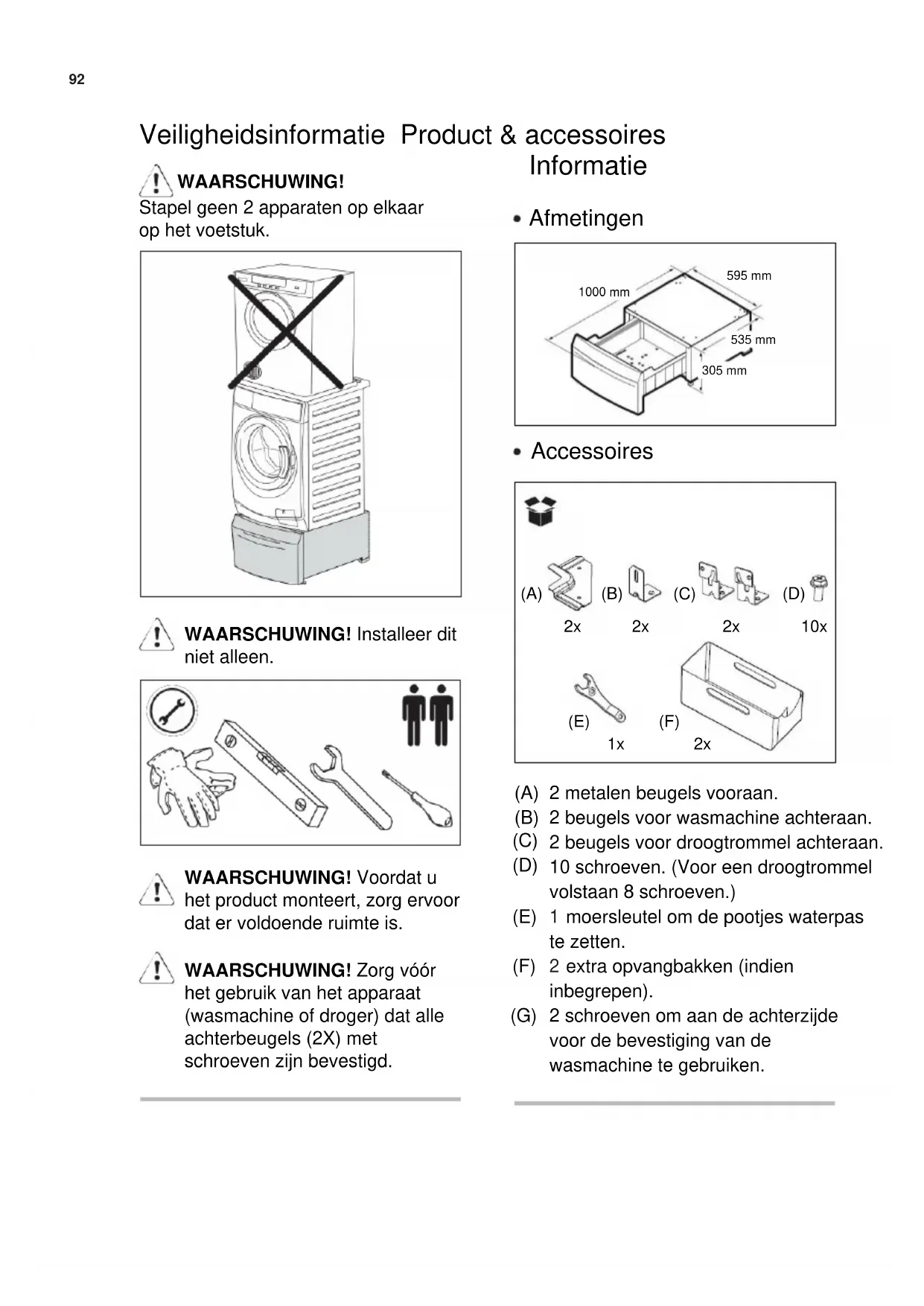

Montage-instructies 92

Monteringsanvising 98

Stapel geen 2 apparaten op elkaar op het voetstuk.

WAARSCHUWING! Voordat u het product monteert, zorg ervoor dat er voldoende ruimte is.

WAARSCHUWING! Zorg voor het gebruik van het apparaat (wasmachine of droger) dat allechterbeugels (2X) met schroeven zijn bevestigd.

Informatie

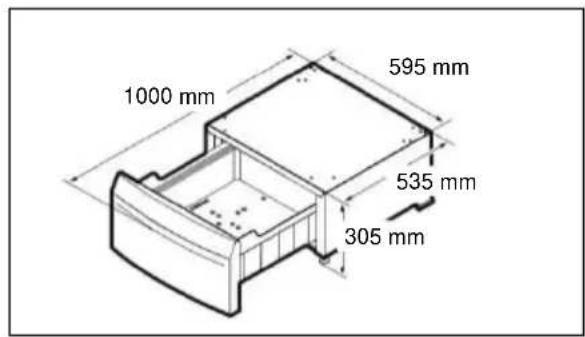

• Afmetingen

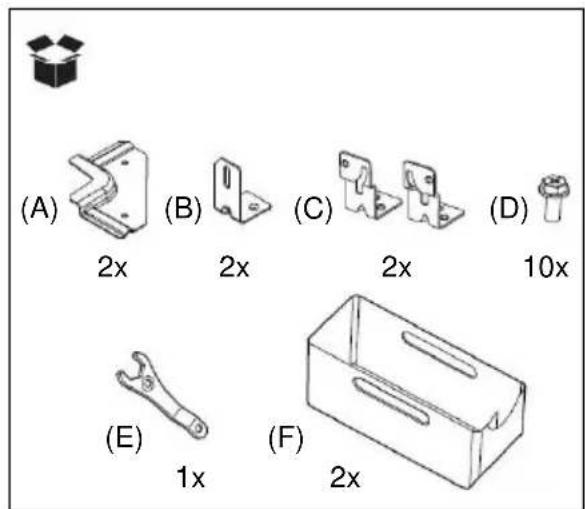

• Accessoires

(A) 2 metalen beugels vooraan.
(B) 2 beugels voor wasmachine achteraan.
(C) 2 beugels voor droogtrommel achteraan.
(D) 10 schroeven. (Voor een droogtrommel volstaan 8 schroeven.)
(E) 1 moersleutel om de pootjes waterpas te zetten.
(F) 2 extra opvangbakken (indien inbegrepen).
(G) 2 schroeven om aan de hinterzijde voor de bevestiging van de wasmachine te gebruiken.

Montageprocedure

1. Verwijder het voetstuk en alle accessoiresuit de doos.

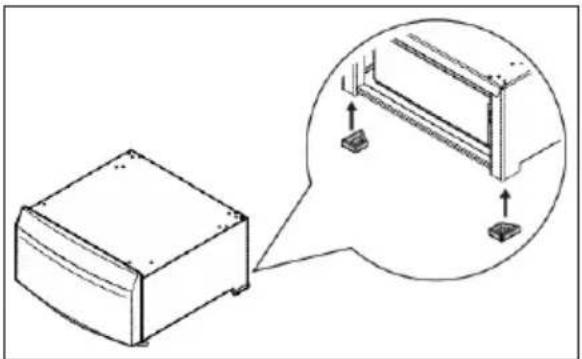

2. Zorg ervoor dat de rubberen pootjes zichteraan gemonteerd worden.

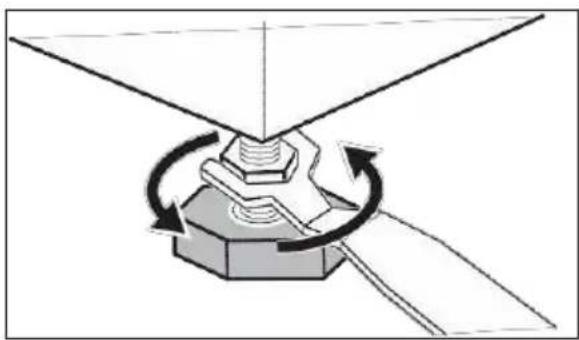

1. Verstel de voorste pootjes om het voetstuk stabel te make.

1. Als u het voetstuk onder een splinternieuw apparaat monteert, pak het apparaat dan uit volgens de meegeleverde instructies en ga door vanaf stap 6.

2. Indien het apparaat al aangesloten is:

3. Verwijder de stekker uit het stopcontact.

4. Voor een wasmachine. Sluit de waterkraan.
   Voor een wasmachine. Koppel de toevoerslang(en) los van de waterkraan en LAST het water uit de toevoerslang(en) en de afvoerslang lopen en vang het water op in een ondiepe bak.

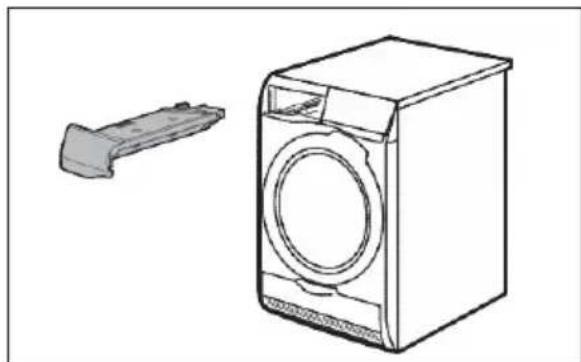

Voor een droogtrommel. Ledig de wateropvangbak of, indien beschikbaar, activeer het afvoersystem om het water te verwijderen.

1. Schroef de voorste beugels aan het voetstuk.

1. Voor wasmachine. Leg de wasmachine zachtjes op de zichde met het wasmiddeldoseerbakje.

Leg ze op een stuk karton of polystyreen om krassen te vermijden.

1. Voor wasmachine. Verstel de verstelbare pootjes van het apparaat zodate onder de pootbeugels passen.

1. Voor een wasmachine. Leg het voetstuk opdezelfde zijde en schuif het vooruit zodat de pootjes van het apparaat onder de pootbeugels glijden.

1. Voor de wasmachine. Gebruik de (G) meegeleverde schroeven om de achefterste beugels (B) op de wasmachine vast te zetten en (D) schroeven voor het voetstuk. 13.

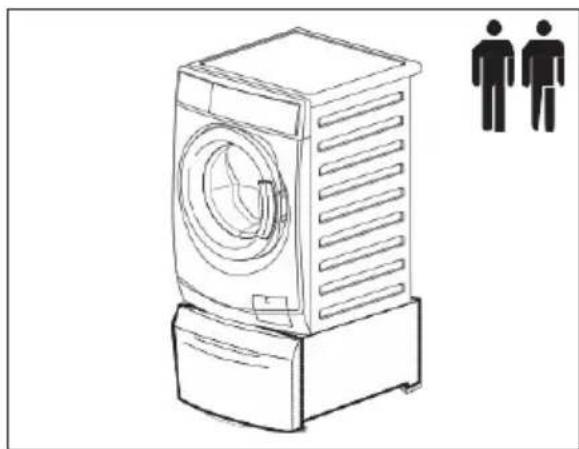

2. Voor wasmachine. Zet het voetstuk en het apparaatrecht terug. Indien nodig, verstel de pootjes van het apparaat en ga waar stap 16. Controller of deschroeven stevig vast zitten.

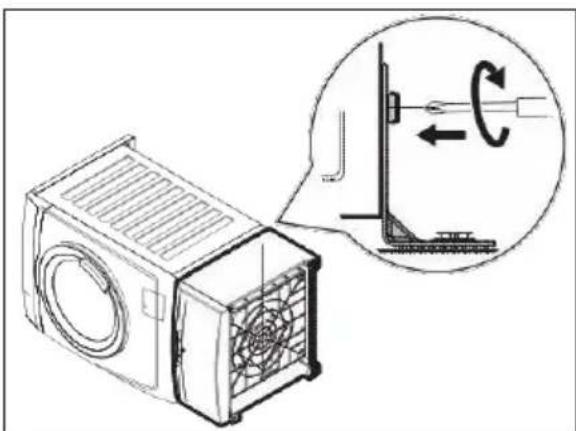

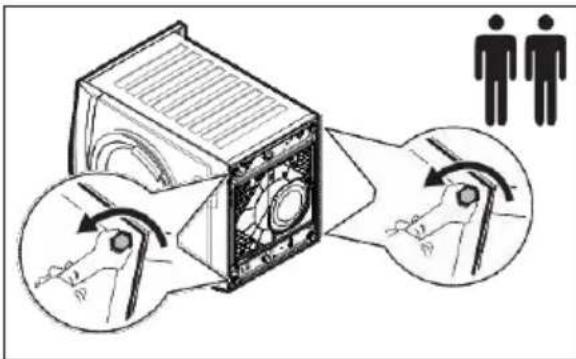

1. Voor droogtrommel. Schroef det twee onderste schroeven aan dechterzijde van het apparaat los, en bewaar deze.

Schroef de achefterste beugels (C) op het voetstuk d.m.v. de meegeleverde schroeven.

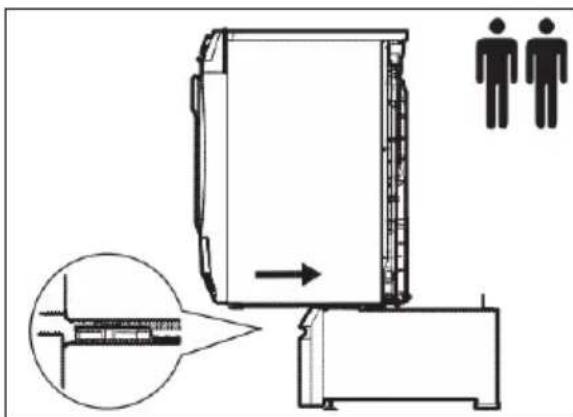

1. Voor een droogtrommel. Til het apparaat op en schuif het achechteruit zodat de pootjes van het apparaat onder de pootbeugels glijden.

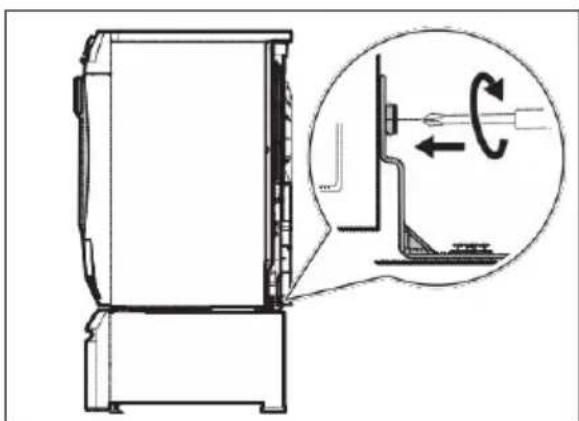

1. Voor een droogtrommel. Schroef dechterste beugels (C) vast aan deachterkant van het apparaat d.m.v.de schroeven die u bij stap 12 verwijderde, en verstel de pooljes van het apparaat indien nodig.

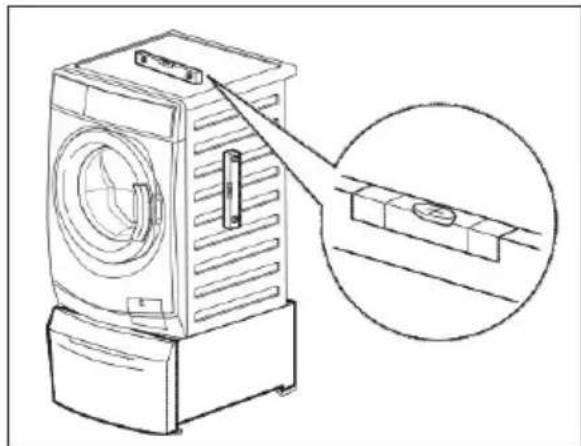

1. Zet het geheel op zijn permanente standplaats. Gebruik een waterpas om te controlleden of het geheel waterpas staat. Als dit nicht het geval is, verstel dan de pootjes.

1. Indien inbegrepen kunt u de extra opvangbak (F) nu invoegen.

1. Sluit het apparaat aan zoals aangegeven in de instructies van het apparaat.

Bescherming van het milieu

Recycler de materialen met het symbol Doe het verpakkingsmaterial in de daartoe bestemde afvalcontainers voor recyclage. Help het milieu en de gezondheid van de mensen te beschermen en recycler afval van elektrische en elektronische apparaten.

Zet apparatus met het symbol

niet bij het huishoudelijk afval.

Breng het product maar uwplaatselijke recyclageverzamelpunt of neem contact op met uwafvalbeheerder.
