Tuotetyyppi	Päällekkäisasennuskaappi laatikolla
Merkki	Electrolux
Malli	E6WHPED4
Mitat (L x S x K)	600 x 600 x 820 mm
Paino	20 kg
Päämateriaali	Teräs, korroosionestopinnoite
Suurin kantokyky	Suositeltu enimmäiskuorma yhteensä: 150 kg (pesukone ja kuivausrumpu yhdistettynä)
Mukana tulevat tarvikkeet	2 metallista etutukea, 2 takatukea pesukoneelle, 2 takatukea kuivausrummulle, 10 ruuvia, 1 säätöavain, 2 lisälokeroa (jos liitokset), 2 takakiinnitysruuvia
Käyttötarkoitus	Yhteensopivien Electrolux-pesukoneen ja kuivausrummun päällekkäisasennus
Asennus	Vaatii vähintään kaksi henkilöä asennukseen; noudata tarkasti kiinnitysohjeita kaatumisen estämiseksi
Turvallisuus	Älä asenna kahta laitetta samalle alustalle; kiinnitä aina lukitustuet; tarkista vakaus ennen käyttöä
Huolto	Puhdista pehmeällä, kuivalla liinalla; älä käytä hankaavia puhdistusaineita
Korjattavuus	Varaosat saatavissa pyynnöstä; Electroluxin tekninen tuki
Ympäristötiedot	Pakkaukset kierrätettäviä; tuotteessa on kierrätysmerkki; älä hävitä kotitalousjätteen mukana

Usein kysytyt kysymykset - E6WHPED4 ELECTROLUX

Mikä on tämän laatikollisen kaapin tarkoitus?

Tämä kaappi mahdollistaa pesukoneen ja kuivausrummun vakaan ja turvallisen päällekkäisasennuksen. Siinä on laatikko tarvikkeiden tai pyykinpesuaineiden säilytykseen.

Onko tämä kaappi yhteensopiva kaikkien Electrolux-koneiden kanssa?

Se on suunniteltu vakiokokoisille Electrolux-koneille (leveys 60 cm, syvyys 60 cm). Tarkista laitteidesi mitat ja paino ennen asennusta.

Voinko asentaa tämän kaapin yksin?

Ei, asennus on tehtävä vähintään kahden henkilön toimesta laitteiden painon ja käsittelyn vuoksi. Ohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai vahinkoja.

Mitä tarvikkeita kaapin mukana tulee?

Sarja sisältää metalliset etu- ja takatuet, ruuveja, säätöavaimen ja lisälokeroita. Katso täydellinen luettelo ohjeista.

Miten koneet kiinnitetään kaappiin?

Aseta pesukone tai kuivausrumpu kaapin päälle liu'uttamalla etujalat lukitustukien alle. Kiinnitä sitten takatuet mukana tulevilla ruuveilla.

Voinko käyttää tätä kaappia vain yhden laitteen kanssa?

Kyllä, kaapille voidaan sijoittaa vain yksi laite. Varmista, että tuet on kiinnitetty kunnolla epätasapainon välttämiseksi.

Miten kokonaisuus tasataan asennuksen jälkeen?

Käytä vesivaakaa ja säädä yläpuolella olevan laitteen säätöjalat mukana tulleen avaimen avulla, kunnes kokonaisuus on vakaa.

Mitä tehdä, jos kaappi vaikuttaa epävakaalta?

Tarkista, että kaikki tuet on ruuvattu tiukasti ja että jalat on säädetty oikein. Jos ongelma jatkuu, ota yhteyttä Electroluxin asiakaspalveluun.

Voiko laatikon poistaa?

Kyllä, laatikko on irrotettava puhdistuksen tai pääsyn helpottamiseksi. Vedä sitä itseäsi kohti ja nosta hieman irrottaaksesi sen.

Mistä löydän varaosat tälle kaapille?

Varaosat (tuet, ruuvit, avain) ovat saatavissa Electroluxin huoltopalvelusta tai heidän viralliselta verkkosivustoltaan. Käytä tilauksessa viitettä E6WHPED4.

KÄYTTÖOHJE E6WHPED4 ELECTROLUX

1. Trummelkuivati puhul: kruvige seadme tagant kaks alumist kruvi lahti ja pange korvale.

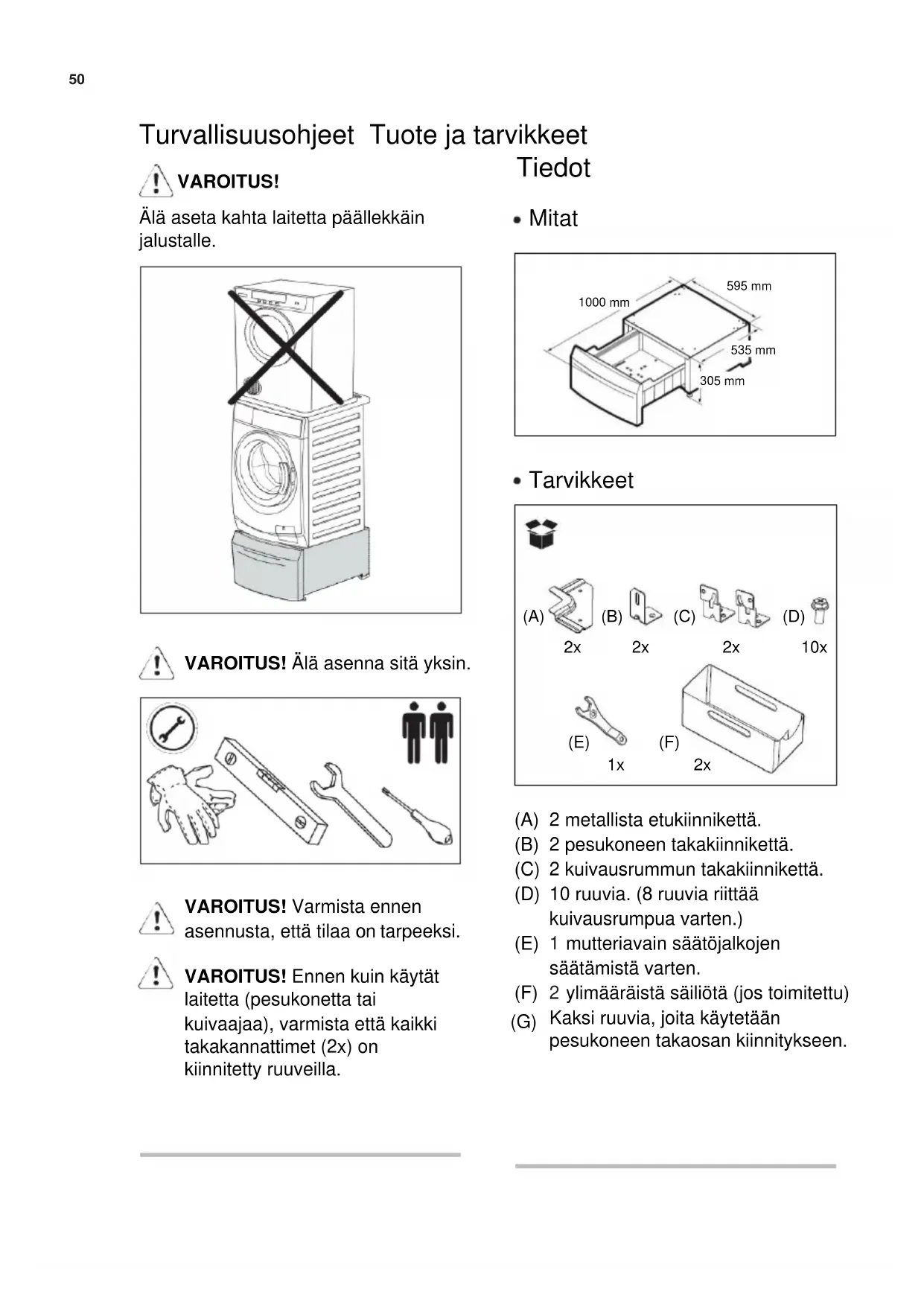

Turvallisuusohjeet Tuote ja tarvikkeet

VAROITUS!

Alä aseta kahta laitetta paallekkain jalustalle.

VAROITUS! Alä asenna sitä yksin.

VAROITUS! Varmista ennen
asennusta, etta tilaa on tarpeeksii.

VAROITUS! Ennen kuin käytät laitetta (pesukonetta tai kuivaajaa), varmista etta kaikki takakannattimet (2x) on kiinnitety ruuveilla.

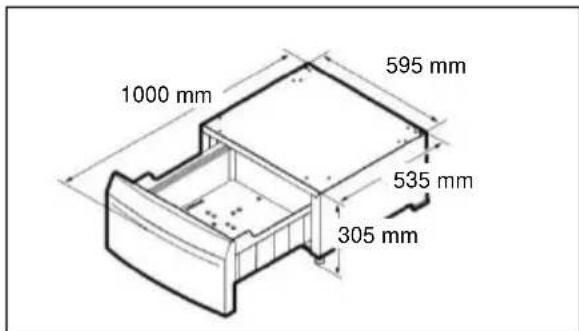

Mitat

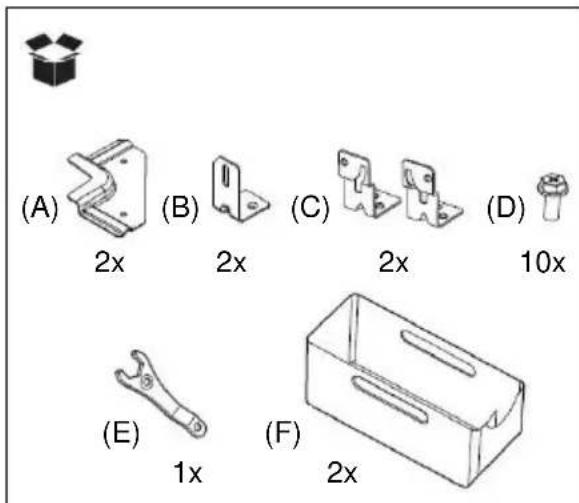

• Tarvikkeet

(A) 2 metallista etukiinnikettä.
(B) 2 pesukoneen takakiinnikettä.
(C) 2 kuivausrummun takakiinnikettä.
(D) 10 ruuvia. (8 ruuvia riittäa kuivausrumpua varten.)
(E) 1 mutteriavain saatojalkojensaatamista varten.
(F) 2 ylimaaaräista sailiöta (jos toimitetu)
(G) Kaksi ruuvia, joita kaytetaan pesukoneen takaosan kiinnitykseen.

Asennus

1. Poista jalusta ja kaikki tarvikkeet laatikosta.

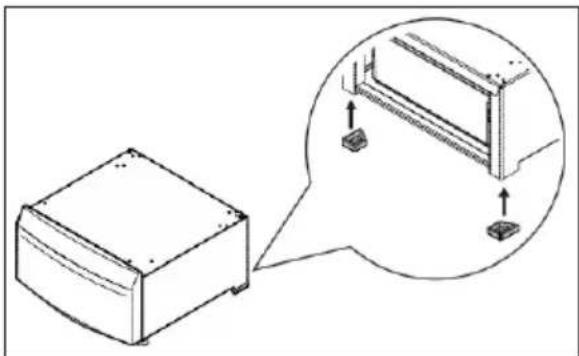

2. Varmista, etta takakumijalat on asennetty.

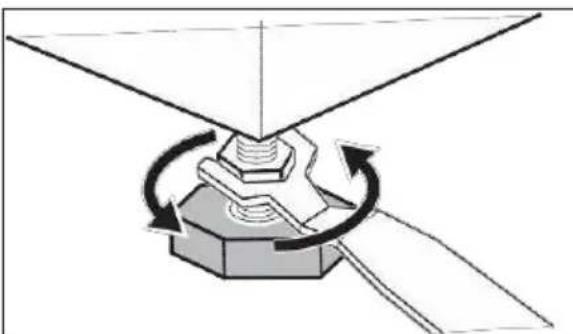

1. Tee jalustasta vakaa saatamalla etu- ja takajalkoja.

1. Jos asennat jalustan uuden koneen alle, poista kone pakkauksesta sen mukana toimitettujen ohjeiden mukaan ja siirry sitten vaiheeseen 6.

2. Jos kone on jo kytketty:

3. Irrota pistoke pistorasiasta.

4. Pesukoneelle. Sulje yesihana.

5. Pesukoneelle. Irrota
   vedenottoletku(t) vesihanasta
   ja anna veden vIRRata
   vedenottoletku(i)sta ja
   poistolektkusta matalaan astiaan.

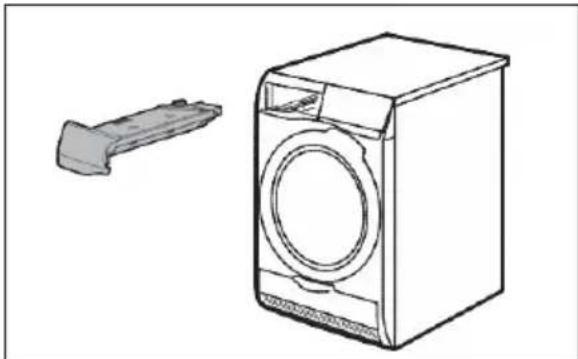

6. Kuivausrummulle. Tyhjennä vesisäiliö pesualtaaseen, jos se on käytettävissä, valuta vesi ulos aktivoimalla tyhjennysjärkestelma.

1. Kierra jalustan etukiinnikkeet paikoilleen.

1. Pesukoneelle. Aseta pesukone varovasti kyljelleen pesuainelokeropuoli lattiaa vasten.

Aseta se pahvin tai
vaahtomuovipalan paalle, jotta
kaappi ei naarmunnu.

1. Pesukoneelle. Sääda koneen säädettavat jalat sopivalle korkeudelle, jotta se voidaan liu'uttaa jalkojen lukituskiinnikkeiden alle.

1. Pesukoneelle. Aseta jalusta samalle puolle ja tyonnen sitä eteenpain niin, etta koneen etujalat liukuvat jalkojen lukituskiinnikkeiden alle.

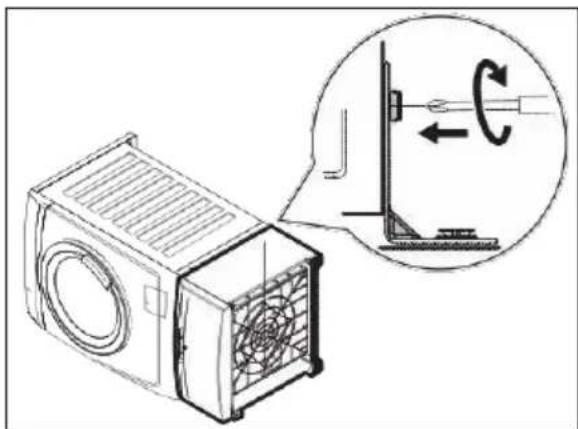

1. Pesukone: kiinnitā takakiinnikkeet (B) pesukoneeseen (G) ja jalustaan (D) mukana toimitetuilla ruuveilla.

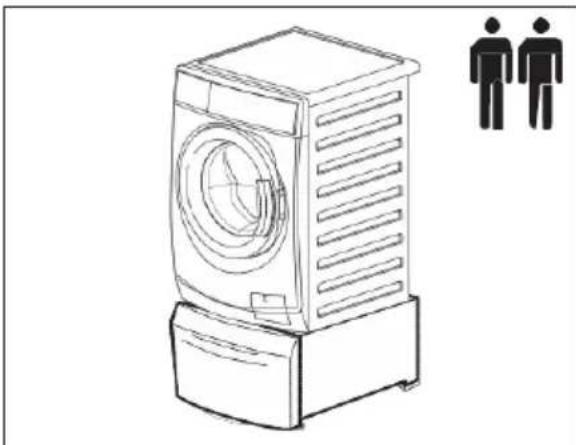

1. Pesukoneelle. Laita jalusta ja kone pystyasentoon. Säädä tarvittaessa koneen jalkoja ja siirry vaiheeseen 16. Tarkista, etta ruuvit on tiukatu kunnolla.

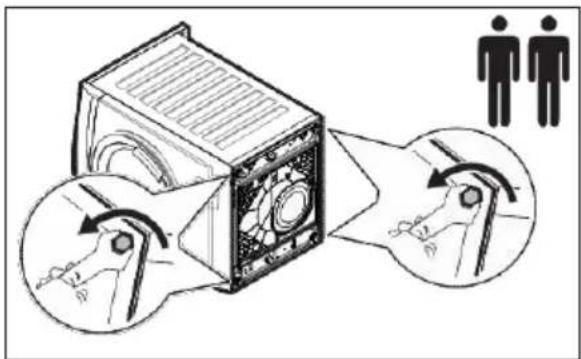

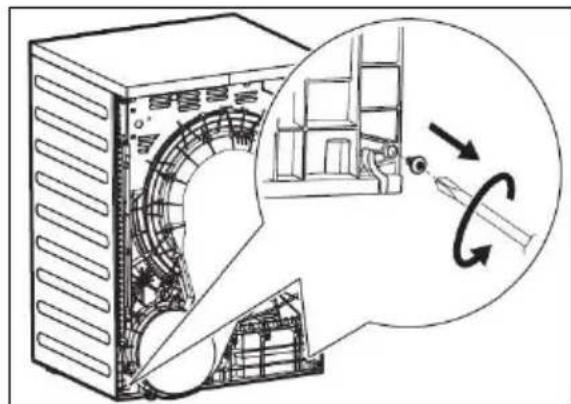

1. Kuivausrummulle. Ruuvaa koneen takana olevat kaksi ruuvia irti ja sailytane.

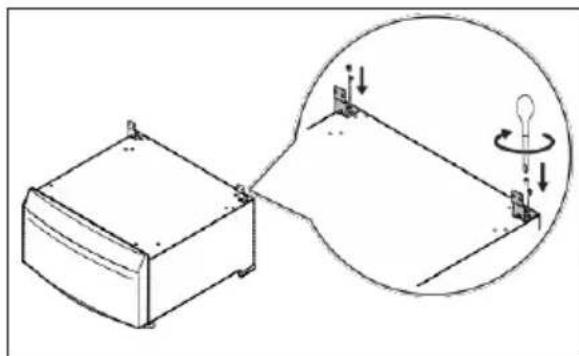

1. Kuivausrummulle. Ruuvaa jalustan takakiinnikkeet (C) telineen laatakossa olevilla ruuveilla.

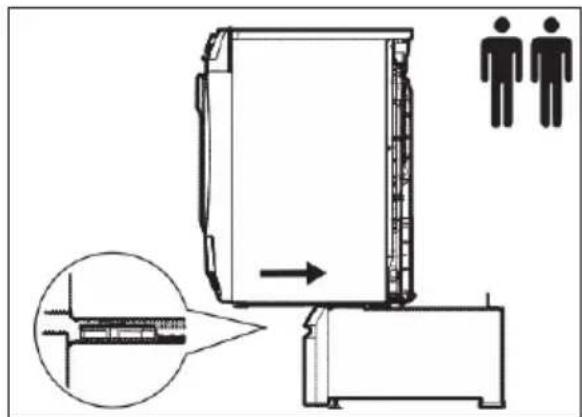

1. Kuivausrummulle. Nosta kone ja työnnä taaksepän niin, että koneen etujalat liukuvat jalkojen lukituskiinnikkeiden alle.

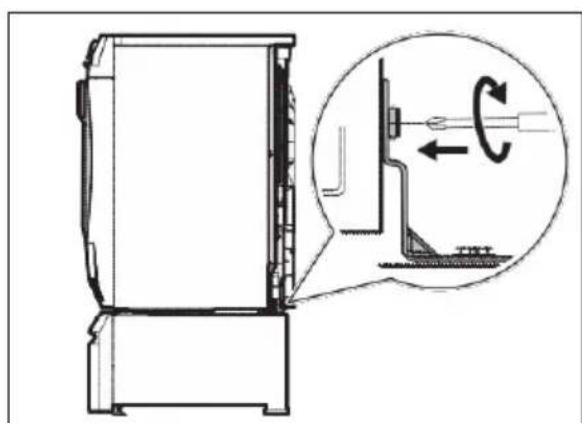

1. Kuivausrummulle. Kierrä takakiinnikkeet (C) koneen taakse vaieessa 12 pointetuilla ruuveilla ja saadä laitteen jalkoja tarvittaessa.

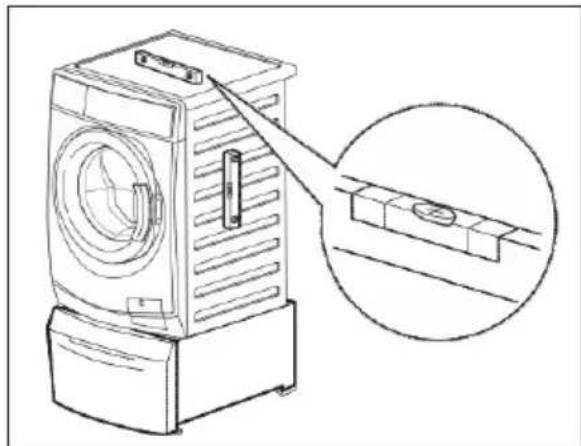

1. Siirra jalusta/kone-kokoonpano sen pysyvään paikkaan. Tarkista vesivaa'alla, etta kokoonpano on vaakasuorassa. Jos kokoonpano e i ole vaakasuorassa, saadä jalkoja sataaksesi sen vaakasuoraan.

1. Voit lisata ylimaaaraisen saillion (F), jos se on toimitetu.

1. Kytke kone sen mukana toimitettujen ohjeiden mukaisesti.

Ympäristönsuojelu

Kierrätä symbolilla merkityt materiaalit. Kierrätä pakkaus asettamalla se asianmukaiseen kierratysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrattamälla sahkö- ja elektroniikkaromut.

Alä havita tunnuksella merkittyjä laitteita kotitalousjätteen mukana.

Palauta tuote paikalliseen
kierratyskesukseen tai ota yhteyttä
paikalliseen viranomaiseen.
