Typ produktu	Policový nástavec se zásuvkou
Značka	Electrolux
Model	E6WHPED4
Rozměry (Š x H x V)	600 x 600 x 820 mm
Hmotnost	20 kg
Hlavní materiál	Ocel s antikorozním nátěrem
Maximální nosnost	Doporučená maximální celková nosnost: 150 kg (kombinace pračky a sušičky)
Součástí balení	2 přední kovové podpěry, 2 zadní podpěry pro pračku, 2 zadní podpěry pro sušičku, 10 šroubů, 1 seřizovací klíč, 2 další zásobníky (pokud jsou součástí), 2 zadní upevňovací šrouby
Určení použití	Superponování kompatibilní pračky a sušičky Electrolux
Instalace	Vyžaduje minimálně dvě osoby pro instalaci; důsledně dodržujte pokyny pro upevnění, aby nedošlo k převrácení
Bezpečnost	Neinstalujte dva spotřebiče na stejný podstavec; vždy upevněte zajišťovací podpěry; před použitím zkontrolujte stabilitu
Údržba	Čistěte měkkým suchým hadříkem; nepoužívejte abrazivní prostředky
Opravitelnost	Náhradní díly k dispozici na vyžádání; technická podpora Electrolux
Environmentální informace	Obaly jsou recyklovatelné; výrobek nese symbol recyklace; nevyhazujte do směsného odpadu

Často kladené otázky - E6WHPED4 ELECTROLUX

Jaký je účel tohoto nástavce se zásuvkou?

Tento nástavec umožňuje stabilní a bezpečné superponování pračky a sušičky. Je vybaven zásuvkou pro ukládání příslušenství nebo pracích prostředků.

Je tento nástavec kompatibilní se všemi spotřebiči Electrolux?

Je navržen pro spotřebiče Electrolux standardních rozměrů (šířka 60 cm, hloubka 60 cm). Před instalací zkontrolujte rozměry a hmotnost vašich spotřebičů.

Mohu tento nástavec instalovat sám?

Ne, instalaci musí provádět minimálně dvě osoby kvůli hmotnosti a manipulaci se spotřebiči. Nedodržení může vést ke zranění nebo poškození.

Jaké příslušenství je součástí balení?

Sada obsahuje přední a zadní kovové podpěry, šrouby, seřizovací klíč a další zásobníky. Úplný seznam naleznete v návodu.

Jak upevnit spotřebiče na nástavec?

Umístěte pračku nebo sušičku na nástavec tak, že zasunete přední nohy pod zajišťovací podpěry. Poté upevněte zadní podpěry pomocí dodaných šroubů.

Mohu tento nástavec použít s jedním spotřebičem?

Ano, je možné umístit na nástavec pouze jeden spotřebič. Ujistěte se, že jsou podpěry správně upevněny, aby nedošlo k nerovnováze.

Jak vyrovnat sestavu po instalaci?

Použijte vodováhu a seřiďte nastavitelné nohy horního spotřebiče pomocí dodaného klíče, dokud není sestava stabilní.

Co dělat, pokud se nástavec zdá nestabilní?

Zkontrolujte, zda jsou všechny podpěry řádně přišroubovány a nohy správně seřízeny. Pokud problém přetrvává, kontaktujte zákaznický servis Electrolux.

Lze zásuvku vyjmout?

Ano, zásuvka je vyjímatelná pro snadné čištění nebo přístup. Stačí ji přitáhnout k sobě a mírně nadzvednout, aby se odcvakla.

Kde najít náhradní díly pro tento nástavec?

Náhradní díly (podpěry, šrouby, klíč) jsou k dispozici v poprodejním servisu Electrolux nebo na jejich oficiálních stránkách. Při objednávce použijte referenční číslo E6WHPED4.

NÁVOD K OBSLUZE E6WHPED4 ELECTROLUX

Návod na použitie 128

Bezpečnostní informace

VAROVÁNÍ!

Na podstavec nestavte 2 spotbrebice na sebe.

VYSTRAHA! Neinstalujte bez pomoci.

VYSTRAHA! Pred zahajenim instalace se ujistete, ze mate dostatek mista.

VYSTRAHA! Prid pouzitim spotbrebié (pracky nebosušicky) zkontrolujte, zda jsou vsechny zadni konzoly (2×) pripevněny srouby.

Vyrobek a príslušenství Poznámka

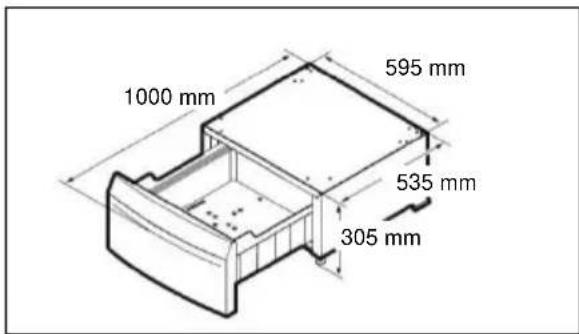

• Rozměry

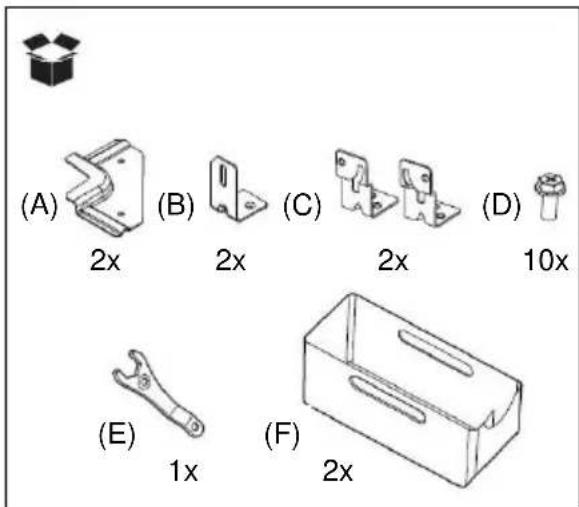

• Príslušenství

(A) 2 prědní kovové držáky.
(B) 2 zadni drzaky pro pračku.
(C) 2 zadni drzaky pro bubnovou sušicku.
(D) 10 sroubu. (U bubnovych susiček bude stačit 8 sroubu.)
(E) 1 klick nastaveni sefiditelnych nozi秧k.
(F) 2 dodatečné boxy (dle výbavy).
(G) 2 srouby se pouzijí k upevní na zadni strane.

Pokyny k instalaci

1. Vyjměte podstavec a vsechno príslušenství z krabice.

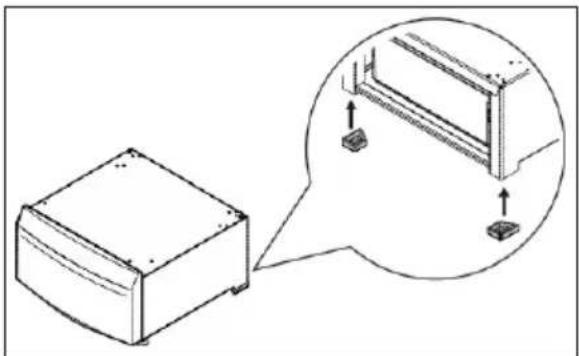

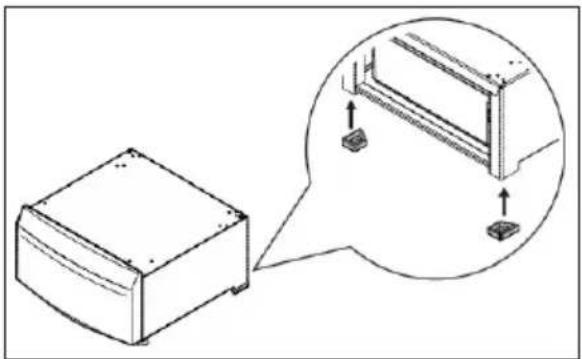

2. Ujistete se, ze jsou namontovany zadni pryzové noziicky.

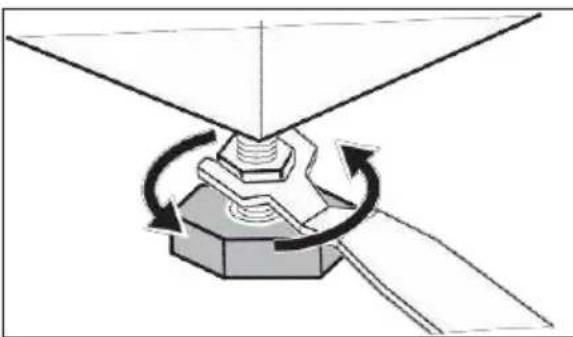

1. Nastavte predni seriditelné nožicky, aby byl podstavec stabilní.

1. Pokud podstavec instalujete pod zcela novy spotbrebič, vybalte spotbrebičdle dodanjchPokynu a potéPokračujte krokem 6.

2. Je-li spotbrebi jizapojeny:

Vytáhněte zástrčku ze zásuvky.
- Pro pračky. Zavřete vodovodníkohoutek.
- Pro pračky. Odpojte napájecí hadice od vodovodniho kohoutku, z hadic nechte vyтěct všechnu vodu a zachyťte ji do nizké námoby.

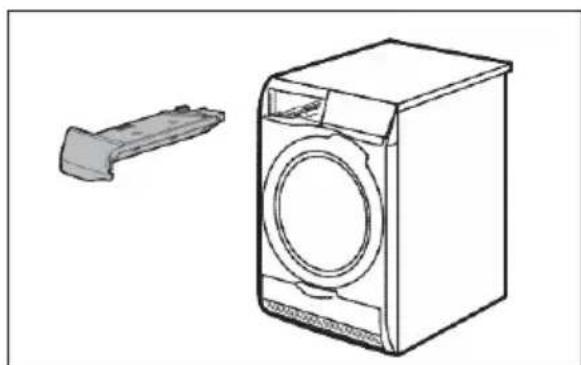

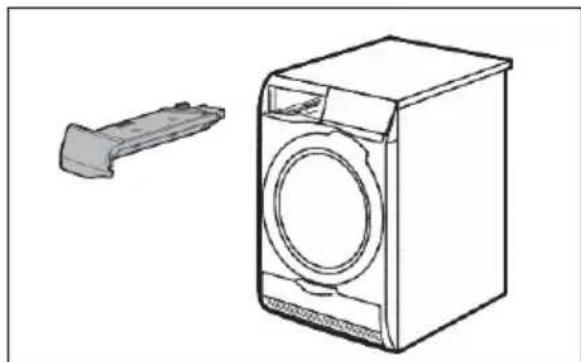

Pro bubnové susicky. Vyprázděte zásobník na vodu do umyvädla nebo dřezu a, je-li k dispozici, aktivujte systém prímeho vypoustěné k odtoku vody.

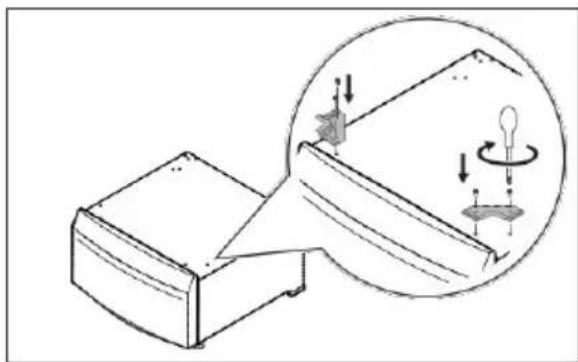

1. Našroubujte prědní držáky na podstavec.

1. Pro pračky. Šetrně položte pracku na stranu dávkovace pracího prostředku.

Polozte ji na karton nebo kus polystyrenu, abyste zabrani poskrabani skrince.

1. Pro pračky. Nastavte seřiditelné nožicky spotřebiče na vhodnou vyšku, abyste ho mohlizasunout pod zajišťovaci držáky nožicke.

1. Pro pračky. Položte podstavec na stejnou stranu a zasunte jej směrem dopředu tak, aby se prědní nožicky spotřebiece zasunuly pod zajistovaci držáky nožicek.

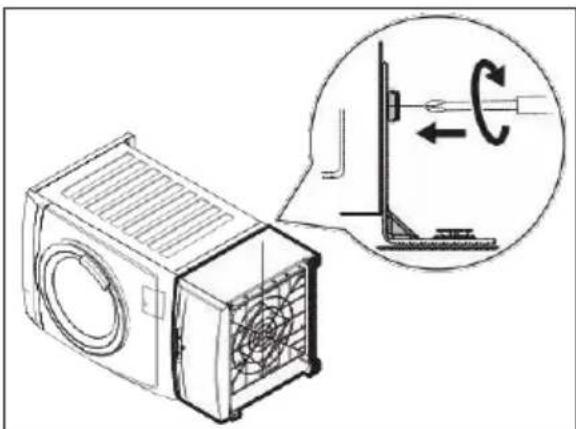

1. Pro pračku. Šrouby (G) použijte k upevněni zadních konzól (B) na práčku a šrouby (D) pro podstavec.

1. Pro pračky. Položte podstavec a spotřebic do svislé polohy. V pripadě nutnosti nastavte seriditelné nožicky a prejděte na krok 16. Zkontrolujte, zda jsou šrouby pevně dotažené.

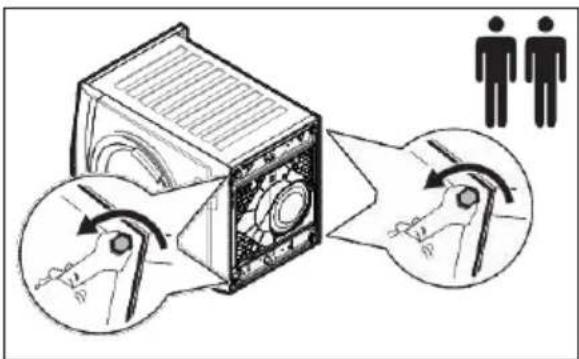

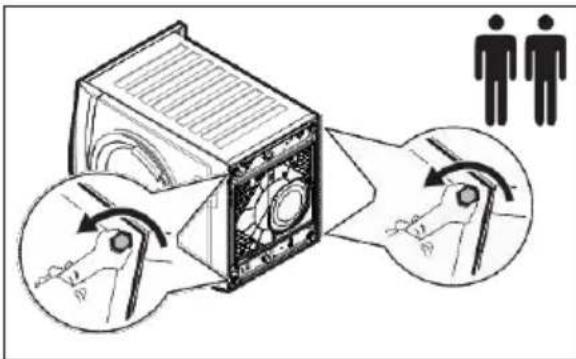

1. Pro bubnové susicky. Vysroubujte a zajistete dva spodni šrouby na zadní straně spotřebie.

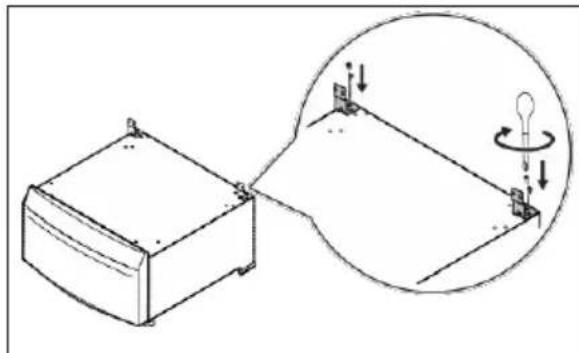

1. Pro bubnové susicky. Našroubujte zadni držáky (C) na podstavec pomoci šroubù dodanych v krabici podstavce.

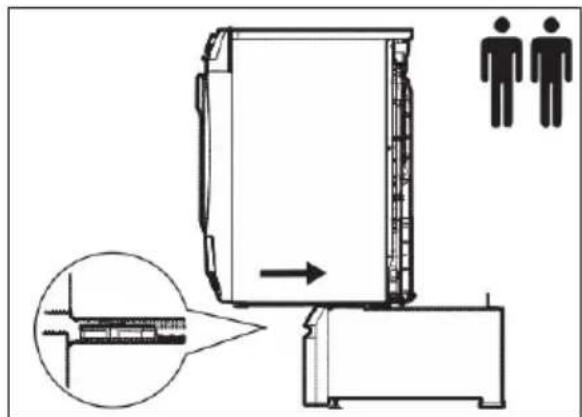

1. Pro bubnové susicky. Zdvihnete spotbrebic azasunte jej smerrem dozadu, aby se prední nožicky spotbrebiczezasunuly pod zajistovaci držáky nožicek.

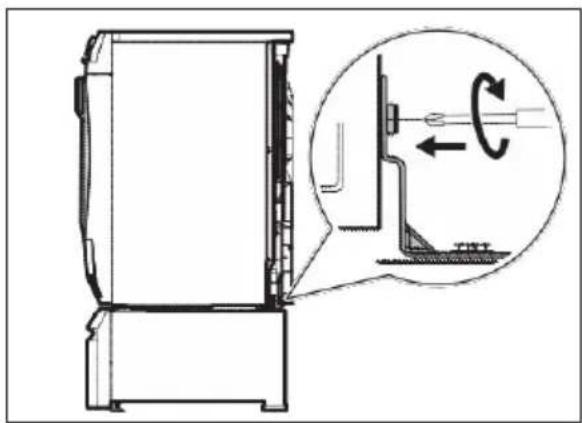

1. Pro bubnové susicky. Našroubujte zadni držáky (C) na zadni stenu spotřebie pomoci šroubů odstraněných v kroku 12 a v pripadě potřeby nastavte seriditelné nožicky.

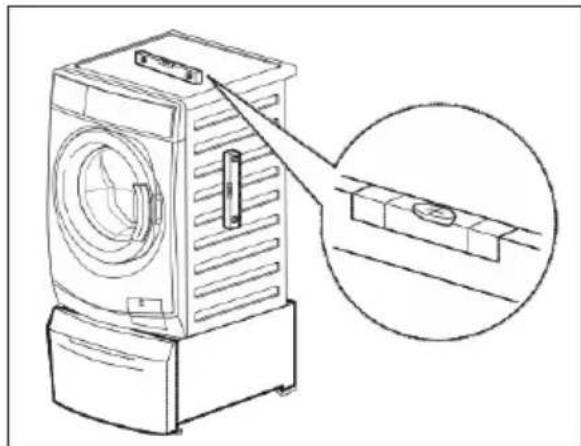

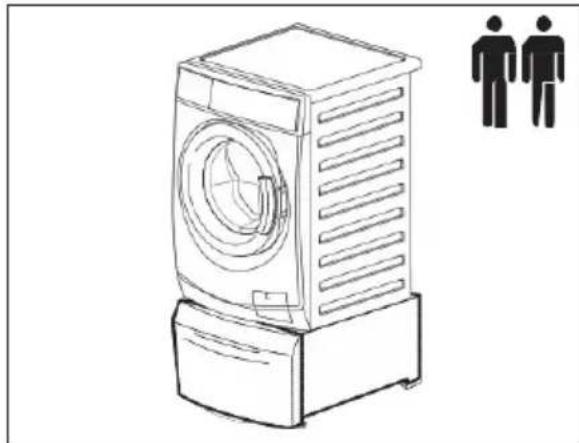

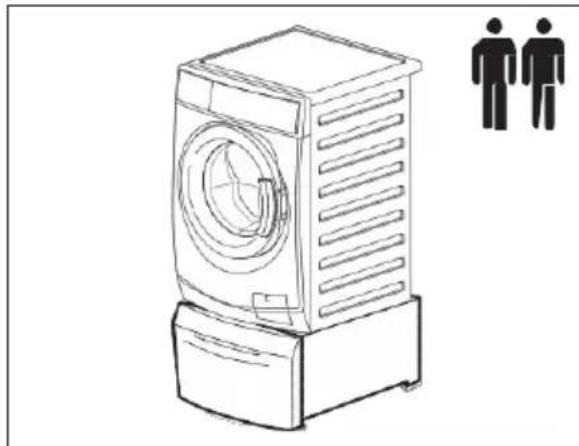

1. Přesunte sestavu podstavce se spotřebiečem na trvalé misto. Pomoci vodováhy zkontrolujte, zda je sestava rádně vyrovná. Pokud není vyrovná, nastavte seriditelné nožicky na vyrovnou uroven.

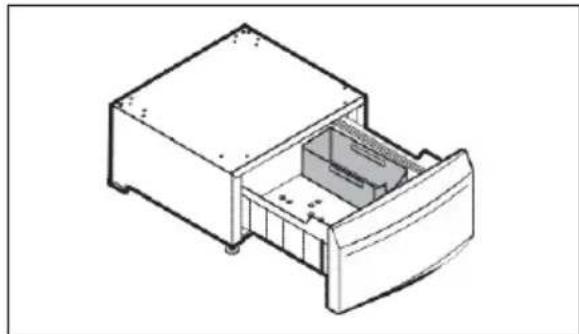

1. Je-li soucásti vybavy, mužete vložit dodatečný box (F).

1. Zapojte spotbrebic dle poudanych s timto spotbreicem.

Dopad naživotní prostředí

Recyklujte materiały označene symbolem. Obaly vyhod'te do príslušnych opadnic'h kontejnerú k recyklaci. Pomáhejte chránitŽivotné prostředí a lidské zdravá recykovat elektrické a elektronické spotrebice urcené k likvidaci.

Spotrebice oznacene prislu-snym symbolem Helikvidujte spolu domovnim opadem.

Spotrebi odevzdeje v mistrim sbernem dvore nebo kontaktujte mistrni urad.

Poznámka

1. Vyberte podstavec a prislušenstvo zo škatule.
2. Uistite sa, ze su namontované zadné gumové nožicky.

1. Ak montujete podstavec pod uplnenovy spotrebič, odbalte spotrebič,ako je uvedene v priloženom návode ku spotrebiču, a potomPokračujte krokom Č.6.

2. Ak je uz spotrebič pripojený:

3. Odpojte zástrčku z elektrickej zásuvky.

4. Pre práčku. Zatvorte vodovodný kohútek.
   Pre pracku. Odpojte privodnú hadicu od vodovodu a nechajte vodu vytieč' z hadice/hadic a hadice na odvod vody do plytkej nádoby.

5. Pre susicku. Vylejte nadobu na vodu do umyvadla, alebo ak mate k dispozicii, zapnite systém priameho vypustania a nechajte vodu vytiect.

1. Naskrutkujte predné svorky na podstavec.

1. Pre práčku. Opatrne položte práčku na stranu dávkovača pracieho prostriedku.

Polozte ju na kartón alebo na kus polystyrenu, aby ste zabrani poskriabaniu skinky.

1. Pre práčku. Nastavte nastavitelné nožky spotrebica na prislušné výšku a zasunte ich pod zaistovacie svorky nožky.

1. Pre pračku. Položte podstavec na rovnaku stranu azasunte ho dopredu tak, aby prené nožky spotrebica zapadli pod uzamykacie svorky nožky.

1. Práčka: Použite skrutky (G) dodané na zaistenie zadnych konzol(B) na podložkách a skrutkách (D) pre podstavec. 13. Pre susicku. Upevnite zadné

2. Pre práčku. Vráťte podstavec a spotrebič do zvislej polohy. V pripline potreby nastavte nožky spotrebiča a prejdite na krok Č. 16. Skontrolujte, Či su skrutky pevně naskrutkované.

1. Presunte podstavec/spotrebič na svoje trvalé miesto. Použite vodováhu a skontrolujte, Či je montážna suprava v rovnováhe. Ak nie, nastavte nožky a vyrovnajte.

1. Ak je d'alsia nádoba (F) sučast'ou, možete ju vložit na svoje miesto.

1. Zapojte spotrebič podla pokynov dodávaných spolu so spotrebičom.
