Type de produit	Objectif grand-angle à forte luminosité
Marque	Leica
Modèle	Summilux-M 28 mm f/1,4 ASPH.
Longueur focale	28 mm
Ouverture maximale	f/1,4
Ouverture minimale	f/16
Structure optique	10 lentilles en 7 groupes, dont 1 surface asphérique
Angle de champ (24x36 mm)	env. 75° (diagonal), 65° (horizontal), 46° (vertical)
Angle de champ (M8 18x27 mm)	env. 60°, 51°, 35° (équiv. 37 mm)
Mise au point minimale	0,7 m (infini à 0,7 m)
Échelle de mise au point	Graduation combinée mètres et pieds
Rapport de grandissement max.	1:21,9 (pour 24x36 mm)
Diaphragme	À présélection, réglage par demi-crans
Monture	Leica M à changement rapide avec code d'identification 6 bits
Filtre	Filetage intérieur E49 pour filtres vissables
Parasoleil	Vissable, livré avec butée, orienté pour éviter le vignettage
Dimensions (avec/sans parasoleil)	Longueur : 81 mm / 67 mm ; Diamètre max. : 61 mm
Poids	env. 447 g
Finition	Anodisé noir
Appareils compatibles	Tous les Leica M (M, M-E, Monochrom, M9, M8/M8.2, M7, MP, M6 TTL, M6, M4-P)
Accessoires inclus	Parasoleil, bouchon avant et arrière, étui en cuir
Particularités	Floating Element pour correction à courte distance ; rendu exceptionnel des contrastes
Entretien	Nettoyage avec chiffon microfibres sec ; éviter solvants sur la baïonnette ; graisser avec vaseline si nécessaire

FOIRE AUX QUESTIONS - SummiluxM 28 f1.4 ASPH. LEICA

Comment monter le parasoleil sur le Summilux-M 28 mm ?

Le parasoleil se visse sur le filetage extérieur de la monture frontale, en tournant dans le sens des aiguilles d'une montre jusqu'à la butée. La butée assure l'orientation correcte pour éviter le vignettage. Toujours le visser à fond.

Quel type de filtre est compatible avec cet objectif ?

Utilisez des filtres vissables de diamètre E49. Leica propose un filtre UVa E49 (réf. 13 328) et un filtre UV/IR E49 pour les Leica M8 (réf. 13 412). Un filtre polarisant universel (réf. 13 356) peut également être utilisé avec un adaptateur (réf. 14 211).

Le code 6 bits sur la baïonnette est-il important ?

Oui, le code d'identification d'objectif à 6 bits permet aux appareils numériques Leica M de reconnaître l'objectif et d'optimiser l'exposition et les données d'image. Il ne doit pas être obstrué par de la graisse ou de la saleté.

Quelle est la distance minimale de mise au point ?

La mise au point minimale est de 0,7 mètre (2,3 pieds). En deçà, l'image ne peut pas être nette.

Comment nettoyer les lentilles de l'objectif ?

Utilisez un pinceau doux pour enlever la poussière, puis un chiffon en microfibres propre et sec. Pour les taches, essuyez en mouvements circulaires du centre vers le bord. Évitez les chiffons pour lunettes imprégnés de produits chimiques.

Le vignettage est-il important sur ce grand-angle ?

À pleine ouverture, le vignettage atteint environ 3,4 paliers dans les coins sur 24x36 mm, et environ 2 paliers sur Leica M8. En fermant à f/5,6, il se réduit à moins d'un palier, ce qui est normal pour un objectif lumineux.

Cet objectif est-il compatible avec le Leica M8 ?

Oui, il est compatible avec tous les Leica M, y compris le M8. Sur le M8, l'angle de champ équivaut à celui d'un 37 mm en 24x36 mm, en raison du facteur de recadrage de 1,33.

Comment régler le diaphragme ?

Tournez la bague de réglage du diaphragme (repère 4) par incréments d'un demi-cran. Les valeurs sont marquées de f/1,4 à f/16. Le diaphragme est à présélection : l'ouverture réelle ne se ferme qu'au moment de la prise de vue.

Que signifie 'Floating Element' ?

Le Floating Element est un groupe de lentilles mobiles dans la partie arrière de l'optique. Il se déplace indépendamment pour corriger les aberrations lors de la mise au point rapprochée, assurant une qualité d'image optimale à toutes les distances.

Comment entretenir la baïonnette de l'objectif ?

La baïonnette est lubrifiée en usine avec une fine couche de graisse. Il suffit de l'essuyer avec un chiffon propre. Si elle est nettoyée avec un solvant, appliquez une petite quantité de vaseline avec le doigt puis essuyez. Évitez de graisser la zone du code 6 bits.

MODE D'EMPLOI SummiluxM 28 f1.4 ASPH. LEICA

Notice d'utilisation

Mode d'emploi

Instructions

Instructions

Manuel d'utilisation

Surface asphérique

Description des éléments

1. Parasoleil
2. Monture frontale avec

a. Filetage intérieur pour filtres b. Filetage extérieur pour parasoleil

1. Index pour le réglage du diaphragme
2. Bague de réglage du diaphragme
3. Bague de mise au point avec a. Petite manette à actionner avec le doigt
4. Bague fixe avec a. Index pour le réglage de la mise au point b. Échelle de profondeur de champ c. Bouton index rouge pour le changement d'objectif
5. Code d'identification d'objectif 6 bits

Nomenclature

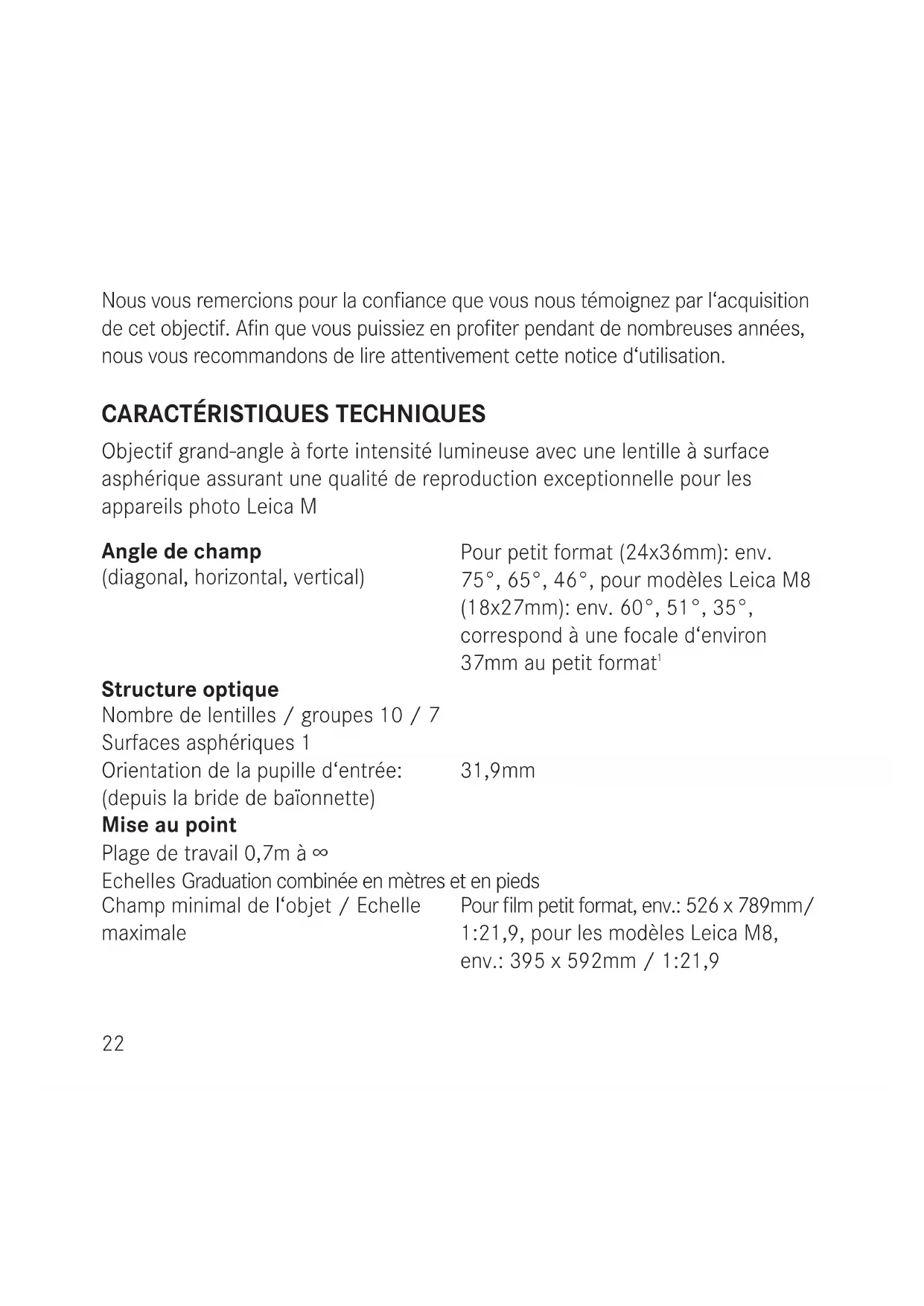

Nous vous remercions pour la confiance que vous nous témoignez par l'acquisition de cet objectif. Afin que vous puissiez en profiter pendant de nombreuses années, nous vous recommandons de lire attentivement cette notice d'utilisation.

CARACTÉRISTIQUES TECHNIQUES

Objectif grand-angle à forte intensité lumineuse avec une lentille à surface asphérique assurant une qualité de reproduction exceptionnelle pour les appareils photo Leica M

Angle de champ

Pour petit format (24x36mm) : env.

75°, 65°, 46°, pour modèles Leica M8

(18x27mm) : env. 60°, 51°, 35°

correspond à une focale d'environ

37mm au petit format

Structure optique

Nombre de lentilles / groupes : 10 / 7

Surfaces asphériques : 1

Orientation de la pupille d'entrée : 31,9mm

(depuis la bride de baïonnette)

Mise au point

Plage de travail 0,7 m à ∞

Échelles : graduation combinée en mètres et en pieds

Champ minimal de l'objet / échelle maximale

Pour film petit format, env. : 526 × 789 mm

1:21,9, pour les modèles Leica M8,

env. : 395 × 592 mm / 1:21,9

Diaphragme

Réglage / fonctionnement : diaphragme à présélection, réglable par incréments d'un demi

Valeur minimale 16

Baïonnette

Baïonnette Leica M à changement rapide avec code d'identification d'objectif 6 bits pour appareils photo numériques Leica M

Monture du filtre / parasoleil

Avec guidage rectiligne, filetage intérieur pour filtre vissable E49, filetage extérieur avec butée pour parasoleil vissable (partie de l'équipement)

Viseur : viseur de l'appareil

3 avec Leica M, Leica M-E, Leica Monochrom, Leica M9, Leica M8/M 8.2, Leica M7 0.58 / 0.72, Leica MP 0.58 / 0.72, Leica M6 TTL 0.58 / 0.72, Leica M6 / 0.72 et Leica M4-P (à partir du n° 2 411 001), sinon avec viseur externe (disponible comme accessoire)

Finition

Anodisé noir

Dimensions et poids

Longueur jusqu'à l'appui de la baïonnette env. 81/67 mm (avec/sans parasoleil)

Diamètre maximal env. 61 mm

Poids env. 447 g

Appareils photo utilisables

Tous les appareils photo Leica M 3,5

1 Les distances focales nominales des objectifs Leica M sont adaptées aux films petit format, c'est-à-dire à un format de sortie de 24x36 mm. Le capteur des modèles Leica M8 est toutefois légèrement plus petit (18x27 mm), d'un facteur de 0,75. L'angle de champ de cet objectif sur les modèles Leica M8 correspond donc à celui des objectifs représentant des distances focales plus longues d'un facteur de 1,33 (1,33 = nombre inverse de 0,75). Cela n'a toutefois pas de conséquences sur la profondeur de champ, qui est également directement lisible sur l'objectif avec les modèles Leica M8. 2 Le code d'identification d'objectif 6 bits dans la baïonnette (7) permet aux modèles numériques Leica M d'identifier le type d'objectif utilisé. Les appareils utilisent ces informations pour l'optimisation de l'exposition et des données d'image. Tous les appareils Leica M sans cadre lumineux 28 mm, sauf ceux avec viseur de grossissement 0.85, le M3 et le MP précédent (version professionnelle du M3), peuvent être équipés de ce dernier (alors arrivagné du cadre lumineux 90 mm) auprès du service après-vente de Leica Camera AG (adresse, v. p. 31, ou Carte de Garantie). 4 Voir « Accessoires », p. 28 5 Cela est indépendant du format de sortie de l'appareil photo : qu'il s'agisse de 18x27 mm (taille du capteur) sur les modèles Leica M8 ou de 24x36 mm sur tous les autres modèles Leica M.

PARTICULARITÉS

Avec le Leica Summilux-M 1:1,4 28 mm ASPH., Leica étoffe sa gamme d'objectifs M à forte intensité lumineuse et à focale grand angle. Les qualités de reproduction se trouvent à un niveau très élevé, tant avec une ouverture complète, sur tout le champ de l'image, qu'en photographie de près, grâce au « Floating Element ». Avec

Grâce à son rendu exceptionnel des contrastes, cet objectif assure des performances aussi élevées que celles du Leica Summilux-M 1:1,4 35mm ASPH., voire parfois supérieures. Le vignettage propre à chaque système optique est naturellement plus marqué sur un objectif grand-angle, en particulier sur un objectif à forte intensité lumineuse tel que celui-ci, que sur les objectifs normaux et à longue focale. En cas d'ouverture complète, il est d'env. 3,4 paliers de diaphragme max., c'est-à-dire dans les coins de l'image, pour les appareils petit format, et d'env. 2 paliers sur les modèles Leica M8 avec leur format un peu plus petit. Grâce au diaphragmage à 5,6, cette baisse de luminosité est nettement réduite jusqu'au bord de l'image - à 1,8, elle est de 0,8 palier. Un diaphragmage supplémentaire n'apporte pas de réduction notable, étant donné que seul le vignettage naturel demeure globalement. Avec un maximum de 1,1%, la distorsion (en coussin) est très réduite pour un objectif grand-angle et donc quasiment imperceptible dans la pratique. Un total de dix lentilles sont utilisées pour atteindre ce résultat. Sept d'entre elles sont fabriquées en verre avec dispersion chromatique anomale (dispersion partielle) pour la correction des aberrations chromatiques, auxquelles il convient d'ajouter une surface asphérique. Pour obtenir ces performances à courte distance, un élément dans la partie arrière de l'optique, le «Floating-Element», se déplace indépendamment du reste de la construction.

En résumé : Le Leica Summilux-M 1:1,4 28mm ASPH. offre une capacité de reproduction optimale dans une combinaison focale/intensité lumineuse inédite sur le système M. Ceci accroît les possibilités créatrices de la photographie M, notamment pour la photographie en lumière naturelle, mais aussi grâce à une réduction, jusqu'à présent impossible, de la profondeur de champ en association avec de grands angles de champ.

STRUCTURE DES OBJECTIFS POUR LEICA M

Tous les objectifs Leica M reposent en principe sur la même construction extérieure : une bague de réglage pour le diaphragme (4), une bague de mise au point (5) avec petite manette à actionner avec le doigt (5a) et une bague fixe (6) avec index pour la mise au point (6a), échelle de profondeur de champ (6b) et bouton index rouge pour le changement d'objectif (6c).

En outre, la monture frontale du Leica Summilux-M 1:1,4/28mm ASPH. comporte un filetage extérieur (2a) pour la fixation du parasoleil.

La bride de baïonnette comporte un code d'identification d'objectif 6 bits (7) qui fournit des informations sur l'objectif au boîtier de l'appareil. Celles-ci servent à l'équilibrage à l'aide du système de mesure de l'exposition des modèles numériques Leica M ou à l'optimisation des données d'image en fonction du type d'objectif.

MISE AU POINT

Le réglage de la netteté s'effectue avec la bague de mise au point (5). La petite manette à actionner avec le doigt (5a) garantit une rapidité et un comportement d'exécution.

ÉCHELLE DE PROFONDEUR DE CHAMP

L'échelle (6b) inscrite sur la bague fixe (6) indique la profondeur de champ pour la mise au point réalisée. La lecture s'effectue sur les segments de ligne correspondants, caractérisés par les valeurs de diaphragme.

PARASOLEIL

Un parasoleil à visser (1) fait partie de l'équipement du Leica Summilux-M 1:1,4/28mm ASPH. Pour le montage, le parasoleil rectangulaire est vissé jusqu'à la butée (dans le sens des aiguilles d'une montre). La conception spéciale du filetage et de la monture frontale de l'objectif (2b), avec butée, assure l'orientation correcte du parasoleil. Il est ainsi assuré que le parasoleil ne rognera pas les faisceaux lumineux de l'objectif et du système de mesure télémétrique, ce qui signifie que les vignettages dans la reproduction et les occultations dans le champ de mesure du système de mesure télémétrique seront évités. Simultanément, l'orifice dans l'angle supérieur gauche du parasoleil minimise le recouvrement de l'image du viseur du Leica M. Lorsque l'appareil doit être prêt à l'emploi et que vous l'utilisez, le parasoleil doit toujours être déployé. Il protège efficacement l'objectif des lumières parasites qui nuisent au contraste ainsi que de l'endommagement et des souillures de la lentille frontale, notamment par des empreintes digitales.

Remarques :

Le parasoleil doit toujours être vissé jusqu'à la butée. - Le couvercle avant fourni est prévu pour être utilisé avec le parasoleil installé.

FILTRES

Le Leica Summilux-M 1:1,4/28mm ASPH. peut être utilisé avec un filtre vissable E49. Leica propose un filtre UVa correspondant, ainsi qu'un filtre UV/IR spécial pour les modèles Leica M8.

Il est également possible d'utiliser un filtre polarisant universel. La possibilité de faire pivoter le filtre devant le viseur permet de contrôler le fonctionnement par le biais du viseur de l'appareil sans aucun autre réglage.

Accessoires

Filtre UVa E49 Leica (noir) 13 328

Filtre UV/IR E49 Leica (noir) 13 412

Filtre polarisant universel Leica 13 356

Adaptateur E49 pour filtre polarisant universel. 14 211

Viseur grand-angle universel Leica M (noir) 12 011

Pièces de rechange Réf.

Parasoleil 12468

Bouchon pour parasoleil 14 480

Couvercle arrière de l'objectif 14269

Étui en cuir souple nappa 439-606.113-000

CONSEILS POUR L'ENTRETIEN DE L'OBJECTIF

Pour enlever la poussière sur les surfaces extérieures des lentilles, utiliser un pinceau fin ou, avec précaution, un chiffon propre, sec et doux. Les chiffons en microfibres (disponibles dans les magasins spécialisés), lavables jusqu'à 40°C, sont particulièrement appropriés. Pour enlever les taches et les empreintes digitales, on essuie la lentille avec ce chiffon en procédant par mouvements circulaires allant du centre vers le bord. Les chiffons spéciaux pour le nettoyage des lunettes sont déconseillés, car ils sont imprégnés de produits chimiques qui peuvent attaquer les types de verres utilisés dans les objectifs de haute performance. Pour permettre un changement d'objectif facile et exempt de tout frottement, la bague de la baïonnette est recouverte en usine d'une très fine couche de graisse. Dans les conditions d'utilisation normales, cette couche de graisse reste durant de nombreuses années, même si la baïonnette est essuyée de temps en temps au moyen d'un chiffon propre. Par contre, si le nettoyage est effectué au moyen d'un solvant, il faut renouveler la couche de graisse. Pour cela, il suffit d'étendre, avec un doigt, une petite quantité de vaseline sur la baïonnette et de frotter ensuite à l'aide d'un chiffon propre.

Important : Veiller en particulier à ne pas recouvrir la zone d'identification d'objet (7) de la baïonnette, les résidus de graisse risquant de s'infiltrer dans les encoches et donc d'accumuler de la saleté.

Cela peut nuire à la lisibilité du code et donc aux fonctions des appareils photo numériques M. Chaque objectif porte, outre la désignation de son type, son numéro de fabrication « personnel ». Veuillez, par mesure de sécurité, noter ce numéro dans votre documentation.

SERVICE D'INFORMATION LEICA

Le service Informations Leica répondra volontiers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica :

Leica Camera AG

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le Customer Care de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la Carte de Garantie) se tiennent à votre disposition. Veuillez consulter votre centre-conseil Leica.

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Tél. : [phone]

Fax : [phone]

[e-mail]
