MANUALE UTENTE SummiluxM 28 f1.4 ASPH. LEICA

Descrizione delle parti

1. Paraluce
2. Montatura anteriore con

a. Filettatura interna perhetto
b. Filettatura esterna per paraluce

1. Indice per la regolazione del diaframma
2. Anello di selezione dei diaframmi
3. Anello di regolazione per distance con

a. Impugnatura

1. Anello fisso con

a. Indice per distance
b. Scala della profondità di Campo
c. Bottone rosso di riferimento per la sostituzione dell'obiettivo

1. Guida indicatrice per l'obiettivo a 6 bit

八一の名称

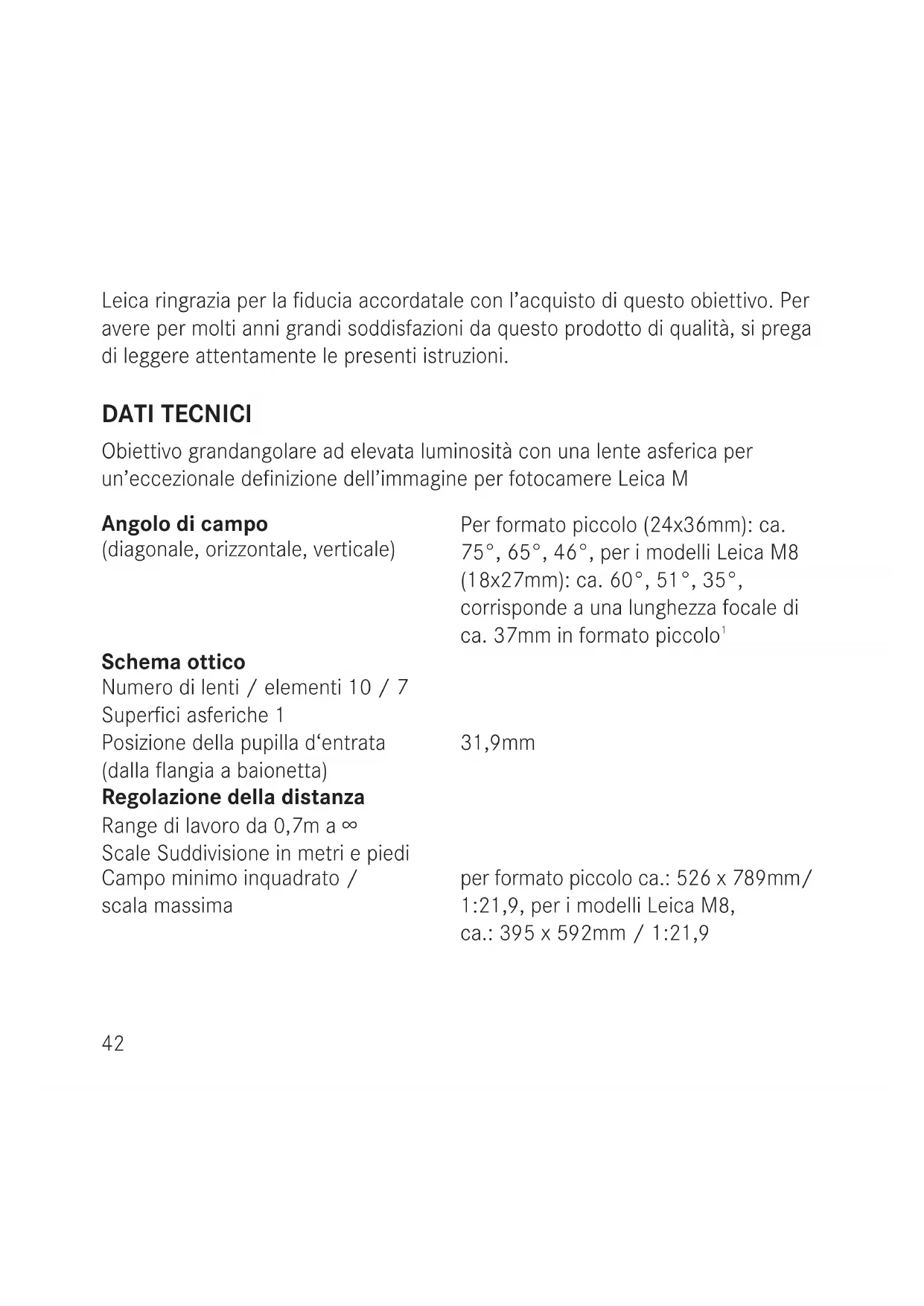

Leica ringrazia per la fiducia accordatale con l'acquisto di quello obiettivo. Per averere per molti anni grandi soddisfazioni da quello prodotto di qualità, si prega di leggere attendamente le presenti istruzioni.

DATI TECHNICI

Obiettivo grandangolare ad elevata luminosità con una lente asferica per un'eccezionale definizione dell'imagine per fotocamere Leica M

Angolo di campo

(diagonale, orizzontale, verticale)

Per formato piccolo (24x36mm): ca.

75^, 65^, 46^ , per i modelli Leica M8

corrisponde a una lunghezza focale di

ca. 37mm in fornato piccolo

Schema ottico

Numero di lenti / elementi 10 / 7

Superfici asferiche 1

Posizione della pupilla d'entrata

(dalla flangia a baionetta)

Regolazione della distanza

Range di lavoro da 0,7m a

Scale Suddivisione in metri e piedi

Campo minimo inquadrato /

scalamaassima

31,9mm

per fornato piccolo ca.: 526× 789mm/

1:21,9, peri modelli Leica M8,

Regolazione / Funzionamento Diaframma a scatto, con possibilità

d'impostareanchevalori dimezzati

Valore minimo 16

Baionetta

Attacco a baionetta per sostuzione rapida Leica M con guida indicatrice a 6 bit per obiettivo con codice a barre per modelli digitali M^2

Portafiltri / paraluce

Con guida lineare, filettatura interna per filtri a vite E49, fillettatura esterna con dispositivo di arresto per paraluce avvitable, (in dotazione)

Mirino Mirino fotocamera

3 in Leica M, Leica M-E, Leica monocromatica, Leica M9, Leica M8/M 8.2, Leica M7 0.58 / 0.72, Leica MP 0.58 / 0.72, Leica M6 TTL 0.58 / 0.72, Leica M6 / 0.72 e Leica M4-P (dal cod. 2 411 001), oppure mirino esterno (disponibile come accessorio)4

Esecuzione

anodizzata nera

Dimensioni e peso

Dimensioni fino all'attacco a baionetta ca. 81/67mm (con/senza paraluce)

Diametro massimo ca. 61mm

Peso circa 447g

Fotocamereutilizzabili

Tutte le fotocamere Leica M3,5

1 Le lunghezze focali nominali degli obiettivi Leica M sono riferite alla pellicola di formato piccolo, overo a un formato di uscita di 24 × 36 ~mm . Ma il sensore dei modelli M8 è da 18 × 27 ~mm , vale a dire leggermente più piccolo - di un fattore 0,75. Quindi nei modelli Leica M8 l'angolo del Campo visuale di quello obiettivo corrisponde a quelli degli obiettivi con lunghezze focali superiori di un fattore 1,33 (1,33 = reciproco di 0,75). Ciò non ha tuttavia alcun effetto sulla profondità dicampo, cheanche con i modelli Leica M8 può rilevata direttamente nell'obiettivo.
2 La guida indicatrice per l'obiettivo a 6 bit nell'attacco a baionetta (7) consente ai modelli Leica M di riconoscere il tipo di obiettivo montato. Le fotocamere utilizzato Questa informazione per ottimizzare l'esposizione e i dati dell'imagine.
3 Tutte le fotocamere Leica Mswana angolare da 28mm, ad eccezione di quale con mirino da 0,85, della M3 e della precedente MP (versione professionale della M3) possono essere equipaggiate con quello accessorio in un secondo momento presso il Customer Service di Leica Camera AG (indirizzo, vedere pag. 51 o Certificato di Garanzia) (in quello caso appeare insieme all'angolare da 90mm).
4 vedere "accessori", pag. 48
5 Questo non dipende dal formato di uscita della fotocamera - il 18x27mm (dimensioni sensore) nei modelli digitali Leica M8 o il 24x36mm in tutti gli altri modelli Leica M.

CARATTERISTICHE SPECIALI

Con il Summilux-M 1:1,4 28mm ASPH. Leica amplia la sua gamma di obietti grandangolari Leica M ad elevata luminosità. Già ad aperture massima l'eccellenente livello di riproduzione del Leica Summilux-M 1:1,4 28mm ASPH. è

uniforme nell'intero Campo fiscale e grazie al cosiddetto "elemento flottante" rimane invariatoanche a distanze ravicinate. Con il suo eccellente contrasto I'obiettivo è caratterizzato dallo stesso elevato livello del Leica Summilux-M 1:1,4 35mm ASPH., talvolta addirittura superiore. Naturalmente in un obiettivo grandangolare la vignettatura propria di agli sistema ottico è più marcata rispetto ad obiettivi a facale lunga e normale e lo è ancora di più in quello obiettivo dall'elevata luminosità. Alla massima aperture nel piccolo formato, overoagli angoli dell'imagine,essa corrisponde a ca. 3,4 stop di diaframma,nei modelli Leica M8 con formato leggermente più piccolo a ca. 2 stop. Con una chiusura a 5,6 esta riduzione di luminosità ai margini dell'imagine si riduce notevolmente -a 1,8 o 0,8 stop. Chiudendo ulteriormente il diaframma non si ottiene alcuna riduzione di rilievo, poiché permane sostanzialmente solo la vignettatura naturale. La distorsione corrisponde al massimo all'1,1% ed è a malapena avertibile (acuscinetto) per un obiettivo grandangolare e nella pratiche è appena avertibile. Per raggiungere questi risultati vengono impiegate complessivamente dieci lenti. Sette servono alla correzione delle aberrazioni cromatiche e sono quindi realizate in vetro con dispersione cromatica anomala (dispersione parziale) ed hanno inoltre la superficie asferica. Per ottenere le stesse prestazioni a distanza ravicinata nella parte più interna dell'ottica è stato integrato un cosiddetto "elemento flottante" che si muove indipendentemente dal resto della struttura.

In sintesi: Il Leica Summilux-M 1:1,4 28mm ASPH. offre un'eccezionale riproduzione delle immagini in una combinazione lunghezza focale/luminosità finora mai realizzata nei sistemi Leica M. Questo amplia ulteriormente le possibilità creative della fotografia con Leica M, in particolare in condizioni di "available light", maanche grazie a una inedita diminuzione della profundità di Campo ad angoli di Campo più ampi.

STRUTTURA DEGLI OBIETTIVI LEICA M

In linea di principio tutti gli obiettivi Leica M hanno la stessa struttura esterna formata da: una ghiera dei diaframmi (4), una ghiera di messa a fuoco (5) con impugnatura (5a) ed una ghiera fissa (6) con indice per la regolazione della messa a fuoco (6a), una Scala delle profundità di Campo (6b) e un pulsante rosso di riferimento per la sostituzione dell'obiettivo (6c).

Il Leica Summilux-M 1:1,4/28mm ASPH. dispone inoltre di una filettatura esterna (2a) per il fissaggio del paraluce.

La flangia dell'attacco a baionetta presenta una guida indicatrice per l'obiettivo con codice a barre a 6 bit (7) che

trasmette i dati dell'obiettivo al corso della fotocamera. Questi servono alla compensazione con ilsystema dell'esposimetro dei modelli Leica M digitali e per ottimizzare i dati dell'imagine in funzione del tipo di obiettivo utilizzato.

MESSA A FUOCO

La messa a fuoco si effettua ruotando la ghiera di messa a fuoco (5). L'impugnatura (5a) garantisce un azionamento comodo e rapido.

SCALA DELLE PROFONDITA DI CAMPO

La dotazione del Leica Summilux-M 1:1,4/28mm ASPH. include un paraluce avvitable (1). Per il montaggio avviture fino all'arresto il paraluce quadrato (in senso orario). La speciale esecuzione della filettatura e la cornice frontale dell'obiettivo (2b) - con dispositivo di arresto - garantisce il corretto orientamento del paraluce. In quello modo si assicura che i percorsi ottici dell'obiettivo e del telemetro non vengano tagliati, overo si evitano la vignettatura nell'imagine e le ombre nel Campo di misura del telemetro. Nel contempo l'apertura nell'angolo superiore sinistro del paraluce minimizza la copertura dell'imagine del mirino della Leica M. Quando la fotocamera deve essere pronta per fotografia e viene utilizzata, il paraluce deve essere sempre estratto. Infatti protegge da sorgenti di luce secondaria che riducono il contrasto, ma salvaguardaanche la lente frontale da danni e sporcizia, come per esempio da involontarie impronte delle dita.

Avvertenze:

Il paraluce deve sempre essere avvitato fino alla battuta.
- Il coperchio anteriore in dotazione è previsto per l'impiego con paraluce montato.

FILTRI

Sull'obiettivo Leica Summilux-M 1:1,4/28mm ASPH. possono essere montati filtri a vite E49. Presso Leica è in vendita unattro a raggi UVa, nonché appositamente per i modelli Leica M8 unattro a raggi UV/IR.

Può essere utilizzatoanche il filtro polarizzatore. La possibilità di orientare il filtrato davanti al mirino consente di controllare l'effetto attraverso il mirino,enza necessità di ulteriori regolazioni.

Accessori Cod. ord.

Filtro a raggi UVa E49 Leica (nero) 13 328

Filtro a raggi UV/IR E49 Leica (nero) 13 412

Filtropolarizzatore universalaleLeica. 13 356

Adattatore E49 perhetto polarizzatore universale 14 211

Mirino grandangolare universale Leica M (nero) 12 011

Ricambi Cod. ord.

Paraluce 12468

Coperchio per paraluce 14 480

Copriobiettivo posteriore. 14 269

Borsa in nappa morbida 439-606.113-000

CONSIGLI PER LA CURA E LA MANUTENZIONE DELL'OBIETTIVO

La polvere sulle lenti esterne deve essere rimossa con un pennello morbido o, con molta cura, utilizzando un panno pulito, asciutto e morbido. Sono particolarmente adatti i panni in microfibia, disponibili presso i rivenditori specializzati e lavabili fino a 40^ . Per eliminare macchie e impronte, passare il panno sulle lenti dal centro verso l'esterno, esuguendo movimenti circolari verso il bordo. Si sconsiglia l'impiego di salviette speciali per occhiali, in quanto imbevute di sostanze chimiche che potrebbero danneggiare i tipi di vetro utilizzati per gli obiettivi.

All'acquisto l'attacco a baionetta è coperto da un sottilissimo strato di grasso per farlo scorrere leggermente e delicatamente quando si sostituisce l'obiettivo. In condizioni di utilizzo normali quello strato si conserva per anni,anche se di tanto in tanto si pulisce l'attacco a baionetta con un panno pulito. Se per la pulizia si utilizes un prodotto sgrassante, sare assuccivamente necessario ripristinare lo strato di grasso. Applicare con il dito pochissima vaselina sull'attacco a baionetta e distribuirla con un panno pulito.

Importante: Assicurarsi in particolare di lasciare libera la guida indicatrice per l'obiettivo (7), poiché potrebbero depositari residui di grasso nelle spazio vuoto e quando si potrebbe accumulare dello sporco aggiuntivo. Potrebbero addirittura risultarne ostacolate la leggibilità dell'identificazione e quando le funzioni dei modelli M digitali.

Oltre alla denominazione del tipo, su agli obiettivo è individato un codice di fabbricazione "personale". Per sicurezza annotare il codice sulla documentazione.

SERVIZIO INFORMAZIONI LEICA

Il servizio informazioni Leica risponde per iscritto, Telefono o e-mail a domande tecniche riguardanti i prodotti Leica:

Leica Camera AG

Per la manutenzione dei Vostri articoli Leica nonché in caso di danni, è a Vostra disposizione il Customer Care della Leica Camera AG o il centro riparazioni di una delle rappresentanze nazionali Leica (per indirizzi si veda il Certificato di Garanzia). RivolgeteVi al Vostro rivenditore autorizzato Leica.

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Tel.: [phone]

Fax: [phone]

[e-mail]
