Summilux M 50mm f/1.4 ASPH - Objectif LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Objectif photo à focale fixe
Marque	Leica
Modèle	Summilux M 50mm f/1.4 ASPH
Monture	Leica M
Focale	50 mm
Ouverture maximale	f/1.4
Ouverture minimale	f/16
Construction optique	9 éléments en 6 groupes (1 élément asphérique)
Angle de champ (diagonale)	47°
Mise au point minimale	0,7 m
Diamètre de filtre	46 mm
Dimensions (diamètre × longueur)	53,5 × 47,5 mm
Poids	335 g
Alimentation	Aucune (objectif mécanique)
Fonctions principales	Mise au point manuelle, bague d'ouverture, mise au point rapprochée
Accessoires fournis	Pare-soleil, bouchons avant/arrière, étui
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les rayures
Sécurité	Utiliser uniquement sur les boîtiers Leica M, éviter les chocs
Pièces détachées et réparabilité	Réparable par Leica ou centres agréés
Informations générales	Objectif haut de gamme fabriqué en Allemagne

FOIRE AUX QUESTIONS - Summilux M 50mm f/1.4 ASPH LEICA

Quel est le diamètre du filtre pour cet objectif ?

Le diamètre du filtre est de 46 mm.

Quelle est la distance minimale de mise au point ?

La mise au point minimale est de 0,7 mètre.

Cet objectif est-il compatible avec les boîtiers Leica M numériques ?

Oui, il est compatible avec tous les boîtiers Leica M, argentiques et numériques.

Comment entretenir les lentilles ?

Utilisez un chiffon doux non pelucheux et un soufflet pour enlever la poussière. Évitez les produits liquides.

Le pare-soleil est-il fourni ?

Oui, le pare-soleil est inclus dans l'emballage.

Quels sont les pays de fabrication ?

Cet objectif est fabriqué en Allemagne.

Puis-je utiliser des filtres à vis ?

Oui, des filtres de diamètre 46 mm peuvent être vissés directement.

Quelle est l'ouverture minimale ?

L'ouverture minimale est de f/16.

L'objectif est-il étanche ?

Non, il n'est pas étanche. Protégez-le de l'humidité et de la poussière.

Où puis-je faire réparer cet objectif ?

Les réparations doivent être effectuées par Leica ou un centre de service agréé.

MODE D'EMPLOI Summilux M 50mm f/1.4 ASPH LEICA

Objectif Leica Summilux-M 50 f/1.4

Order numberSilver chrome 11714

Angle of view (diagonal/horizontal/vertical)Full-frame (24×36 mm) 45°, 38°, 26°

Lens systemNumber of lenses/assemblies 7/5Position of the entrance pupil before the bayonet 29.8 mmFocus range 0.7 m to ∞

FocusingScale Combined scale meters (m)/feet (ft)Smallest object field Full-frame: 275×413 mmLargest scale 1:12.5

DiaphragmSetting/function Click-stop diaphragm with half-increment lock settingsSmallest aperture 16Number of diaphragm blades 12

Bayonet Leica M bayonet with 6-bit encoding

Filter thread E46

Lens hood Click-on (included)

DimensionsLength Approx. 45 mm/71 mm (with lens hood)Diameter Approx. 58 mm

Weight Approx. 417 g

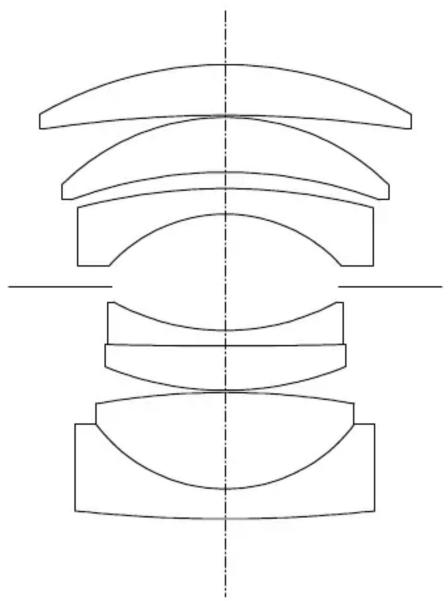

DESSIN TECHNIQUE COUPE TRANSVERSALE DE L'OBJECTIF

Figure 1:1

DIAGRAMMES DE FTM

Y'[mm]

Y'[mm]

Y'[mm] Structures sagittales Structures tangentielles

COURBES DE FTM

Dans chaque cas, la FTM est représentée pour l'ouverture maximale ainsi que pour 2,8 et 5,6 pour des distances de mise au point longues (infini). Le contraste est tracé en pourcentage pour 5, 10, 20 et 40 paires de lignes/mm sur la hauteur du format pour les structures tangentielles (ligne pointillée) et sagittales (ligne continue) en lumière blanche. Les tracés pour 5 et 10 paires de lignes/mm donnent une impression du comportement du contraste pour des structures d'objet plus grossières, tandis que les tracés pour 20 et 40 paires de lignes/mm documentent la capacité de résolution pour les structures fines et les plus fines.

DISTORSION

VIGNETAGE

____ Structures sagittales [Non-texte] Structures tangentielles

DISTORSION

La distorsion est l'écart entre la hauteur d'image réelle et la hauteur d'image idéale, où la hauteur d'image idéale est calculée à partir de la hauteur de l'objet et de l'échelle de reproduction. La distorsion relative indique l'écart en pourcentage entre la hauteur d'image réelle et idéale. La hauteur d'image de 21,6 mm est la distance radiale entre un coin du champ d'image et le milieu du champ d'image (format d'image 24 mm x 36 mm). Le graphique de la distorsion effective illustre la ligne réelle et la courbure des lignes horizontales et verticales dans le plan image.

VIGNETAGE

Le vignettage est une diminution continue de la luminosité de l'image (irradiance) vers les bords de l'image (compensation d'ombrage, assombrissement des coins de l'image). Le graphique montre la diminution de la luminosité en pourcentage sur la hauteur de l'image. 100 % signifie aucun vignettage.
