Summilux-M 35mm f/1.4 ASPH - Objectif LEICA - Notice d'utilisation et mode d'emploi gratuit

Marque	Leica
Modèle	Summilux-M 35mm f/1.4 ASPH
Type de produit	Objectif à focale fixe
Monture	Leica M
Focale	35 mm
Ouverture maximale	f/1.4
Ouverture minimale	f/16
Construction optique	9 éléments en 5 groupes, dont 1 asphérique
Nombre de lamelles du diaphragme	9
Angle de champ	64° (diagonale)
Distance minimale de mise au point	0,7 m
Filtre avant	46 mm
Dimensions (diamètre x longueur)	56 mm x 46 mm
Poids	310 g
Matériau du barillet	Métal (aluminium anodisé)
Fonctions principales	Mise au point manuelle, bague de diaphragme crantée, collier de pied (en option)
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon microfibre et un soufflet. Éviter les solvants.
Sécurité	Ne pas exposer à l'humidité excessive. Utiliser une protection UV en option.
Pièces détachées et réparabilité	Réparation uniquement par Leica ou un centre agréé. Pièces disponibles via le SAV Leica.
Accessoires inclus	Bouchon avant, bouchon arrière, pare-soleil (optionnel avec certains lots)

FOIRE AUX QUESTIONS - Summilux-M 35mm f/1.4 ASPH LEICA

Quelle est la monture de l'objectif Leica Summilux-M 35mm f/1.4 ASPH ?

L'objectif utilise la monture Leica M, compatible avec tous les télémètres Leica M et les appareils sans miroir équipés d'un adaptateur.

Peut-on utiliser cet objectif sur un boîtier Sony ou Fuji ?

Oui, avec un adaptateur de monture M vers la monture correspondante (E-mount, X-mount, etc.). La mise au point reste manuelle et le suivi d'ouverture peut nécessiter un adaptateur avec micro-moteur.

Quel est le filtre avant recommandé ?

Le diamètre du filtre est de 46 mm. Vous pouvez utiliser un filtre UV, polarisant ou ND de cette taille.

Comment nettoyer les lentilles ?

Utilisez un soufflet pour enlever la poussière, puis un chiffon microfibre sec ou légèrement humide (eau distillée) en mouvements circulaires du centre vers les bords. Évitez tout solvant.

Quelle est la distance minimale de mise au point ?

La distance minimale est de 0,7 mètre, ce qui permet des portraits rapprochés mais pas de vraie macro.

Est-ce que la bague d'ouverture est crantée ?

Oui, la bague d'ouverture dispose de crans à chaque valeur entière (f/1.4, 2, 2.8, 4, 5.6, 8, 11, 16) pour un réglage précis et silencieux.

Cet objectif est-il compatible avec la mise au point automatique ?

Non, le Summilux-M 35mm est un objectif à mise au point manuelle uniquement. Il n'y a pas de motorisation AF.

Quelles sont les performances optiques à grande ouverture ?

L'objectif est très performant dès f/1.4 avec un bon piqué central, un bokeh doux et une correction des aberrations grâce à l'élément ASPH.

Le pare-soleil est-il inclus ?

Le pare-soleil n'était pas systématiquement inclus selon les séries. Vérifiez l’emballage. Un pare-soleil métallique dédié (ref. 12526 ou 12527) peut être acheté séparément.

Comment stocker l'objectif à long terme ?

Placez-le dans un endroit sec, avec un sachet de gel de silice, idéalement dans une vitrine ou un caisson étanche. Retirez la batterie du boîtier si stocké séparément.

MODE D'EMPLOI Summilux-M 35mm f/1.4 ASPH LEICA

Objectif Leica Summilux-M 35 f/1.4 ASPH.

Order Number
Silver, chrome-plated	11 727
Black, anodized	11 726
View angle (diagonal/horizontal/vertical)
Full-frame (24 x 36 mm) 62.5°, 53.6°, 37.2°
Lens system
Number of lenses/assemblies	9/5
Number of aspherical surfaces	1
Position of the entrance pupil before the bayonet	16 mm
	0.4 m to infinity
Focus range
Focusing
Scale	Combined scale meter (m)/foot (ft)
Smallest object field	Full-frame: 213 x 319 mm
Largest scale	1:8.9
Aperture
Setting/Function	Lock blade, with half-increment lock settings
Smallest aperture	16
Number of aperture blades	11
Bayonet Leica M bayonet with 6-bit encoding
Filter thread 46
Lens hood Pull-out
Dimensions
Length	Approx. 46 mm
Diameter	Approx. 58 mm
Weight Approx. 338 g

DESSIN TECHNIQUE

Figure 1:1

COUPE DE L'OBJECTIF

DIAGRAMMES MTF

COURBES MTF

La MTF est indiquée dans chaque cas pour l'ouverture maximale de 2.0, ainsi que pour 2.8 et 5.6 pour de longues distances de mise au point (infini). Le contraste est exprimé en pourcentage pour 5, 10, 20, 40 lignes/mm sur la hauteur du format pour les structures tangentielles (ligne pointillée) et sagittales (ligne continue) en lumière blanche. Les tracés pour 5 et 10 lignes/mm donnent une impression du comportement du contraste pour les structures grossières, tandis que les tracés pour 20 et 40 lignes/mm documentent la capacité de résolution pour les structures fines et très fines.

DISTORSION

VIGNETAGE

Structures sagittales Structures tangentielles

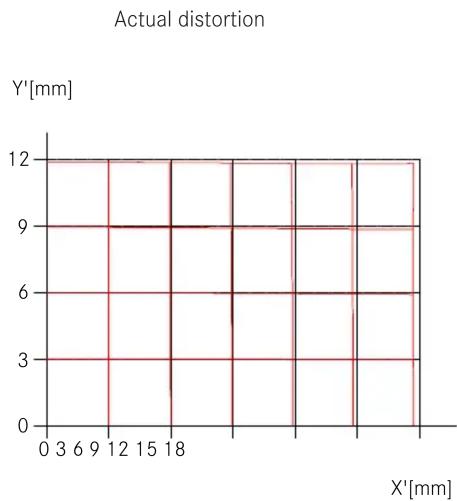

DISTORSION

La distorsion est l'écart entre la hauteur d'image réelle et la hauteur d'image idéale, où la hauteur d'image idéale est calculée à partir de la hauteur de l'objet et de l'échelle de reproduction. La distorsion relative indique l'écart en pourcentage entre la hauteur d'image réelle et idéale. La hauteur d'image de 21,6 mm est la distance radiale entre un coin du champ d'image et le centre du champ d'image (format d'image 24 mm × 36 mm). Le graphique de la distorsion effective illustre la ligne réelle et la courbure des lignes horizontales et verticales dans le plan de l'image.

VIGNETAGE

Le vignetage est une diminution continue de la luminosité de l'image (éclairement) vers les bords de l'image (compensation d'ombrage, assombrissement des coins de l'image). Le graphique montre la diminution de luminosité en pourcentage en fonction de la hauteur de l'image.

100% signifie aucun vignetage.
