Type de produit	Objectif pour appareil télémétrique
Marque	Leica
Modèle	Elmarit-M 28mm f/2.8 ASPH
Focale	28 mm
Ouverture maximale	f/2.8
Monture	Leica M
Poids	Environ 180 g
Diamètre	53 mm
Longueur	30 mm
Diamètre de filtre	39 mm
Distance minimale de mise au point	0,7 m
Construction optique	6 éléments en 5 groupes (1 asphérique)
Nombre de lamelles du diaphragme	6
Traitement antireflet	Traitement multicouche Leica
Mise au point	Manuelle, bague de mise au point
Type de lentille	Asphérique
Pays de fabrication	Allemagne
Accessoires fournis	Capuchon avant, capuchon arrière, pare-soleil (selon version)
Utilisation	Photographie numérique et argentique sur boîtiers Leica M
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants. Utiliser une poire soufflante pour les poussières.
Sécurité	Ne pas exposer à des chocs. Protéger les lentilles du soleil direct. Rangement dans un étui.
Pièces détachées et réparabilité	Contacter Leica ou un réparateur agréé. Capuchons et pare-soleil disponibles séparément.
Informations générales	Objectif compact et léger, idéal pour le reportage et le voyage. Excellent contraste et netteté.

FOIRE AUX QUESTIONS - Elmarit-M 28mm f/2.8 ASPH LEICA

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 0,7 mètre.

Quel diamètre de filtre utiliser ?

Le diamètre du filtre est de 39 mm.

Cet objectif est-il compatible avec les boîtiers Leica M numériques ?

Oui, il est compatible avec tous les boîtiers Leica M, qu'ils soient numériques ou argentiques.

Le pare-soleil est-il inclus ?

Selon la version, un pare-soleil peut être inclus ou vendu séparément. Vérifiez l'emballage.

Comment nettoyer les lentilles ?

Utilisez un chiffon en microfibre doux et sec. Pour les taches tenaces, un peu d'eau distillée. Évitez les produits chimiques.

Quel est le poids de l'objectif ?

Le poids est d'environ 180 grammes.

Peut-on utiliser des filtres polarisants ?

Oui, mais l'utilisateur doit faire attention aux vignettages minimes avec certains types de filtres. Préférez les filtres fins.

Où est fabriqué cet objectif ?

Il est fabriqué en Allemagne par Leica.

L'objectif possède-t-il une stabilisation ?

Non, cet objectif n'a pas de stabilisation intégrée. La stabilisation dépend du boîtier (certains boîtiers Leica M n'en ont pas).

Quelle est la construction optique de l'Elmarit-M 28mm f/2.8 ASPH ?

Il comprend 6 éléments en 5 groupes, dont un élément asphérique.

MODE D'EMPLOI Elmarit-M 28mm f/2.8 ASPH LEICA

Illustrations 1:1

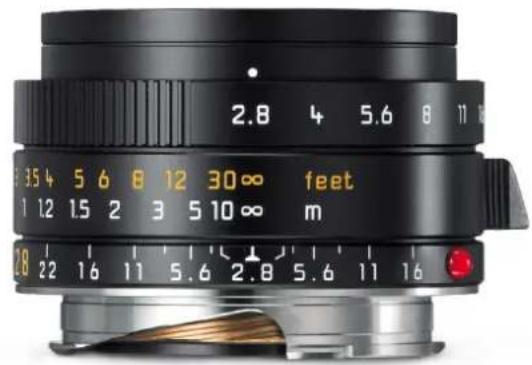

Objectif Leica Elmarit-M 28 mm f/2.8 ASPH.

Order number 11 67 7
Angle view (diagonal, horizontal, vertical)	For 35 mm (24 x 36 mm): 75°/65°/46° ;for M8 (18 x 27 mm): 60°/51°/36° , corresponds to a focal length of approx. 37 mm with 35 mm-format
Optical design Number of elements/groups: 8/6Entrance pupil for bayonet: 11,8 mmFocusing range: 0,7 m to infinity
Distance setting Scala: combined meter-/feet-incrementsSmallest object field: for 35 mm: 533 x 800 mm, for M8: 400 x 600 mmHighest reproduction ratio: 1:22,2
Diaphragm Setting/type: preset, with click-stops, half values availableSmallest aperture: f/22Number of aperture blades: 10
Bayonet Leica M quick-change bayonet
Filter thread E39
Lens hood Available, screwable (supplied)
Dimensions and weight	Length: approx. 30,7/49,4 mm (without/with lens hood)Largest diameter without lens hood: approx. 52 mmWeight: approx. 175 g/211 g (without/with lens hood and covers)

DESSIN D'INGÉNIERIE FORME DE L'OBJECTIF

Ce nouvel objectif à grande ouverture est le plus compact des objectifs Leica M. Grâce à l'utilisation d'un élément asphérique, il a été possible d'atteindre des performances d'imagerie optimales avec un poids de seulement 175 grammes. Cet objectif est pratiquement exempt de distorsion sur toute la plage de mise au point de 0,7 m à l'infini et ne dépasse que légèrement dans le champ du viseur des appareils M.

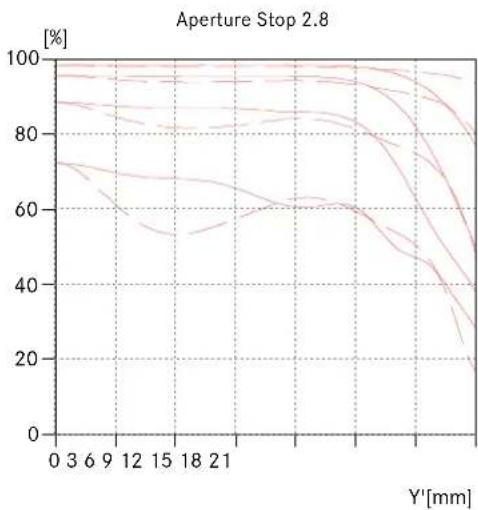

DIAGRAMMES MTF

____ Structures sagittales ____ Structures tangentielles

GRAPHIQUES MTF La MTF est indiquée dans chaque cas pour l'ouverture maximale et les valeurs d'ouverture 5,6 et 8,0 pour de longues distances de mise au point (infini). Le contraste est tracé pour 5, 10, 20, 40 lignes/mm sur la hauteur du format pour les structures tangentielles (ligne pointillée) et sagittales (ligne continue) en lumière blanche. Les tracés pour 5 et 10 lignes/mm donnent une impression de la performance de contraste pour les structures d'objet plus grossières, et les tracés pour 20 et 40 lignes/mm documentent le pouvoir de résolution pour les structures fines et très fines.

DISTORSION

VIGNETTAGE

Structures sagittales

Structures tangentielles

DISTORSION

La distorsion est l'écart entre la hauteur d'image réelle (dans l'image) et la hauteur d'image idéale. La distorsion relative est l'écart en pourcentage. La hauteur d'image idéale résulte de la hauteur de l'objet et du grandissement. La hauteur d'image de 21,6 mm est la distance radiale entre le bord et le milieu du champ d'image pour le format 24 mm x 36 mm. Le graphique de la distorsion effective illustre l'apparence des lignes horizontales et verticales droites dans l'image.

VIGNETTAGE

Le vignettage est une diminution continue de l'éclairement vers les bords du champ d'image. Le graphique montre le pourcentage de perte d'éclairement en fonction de la hauteur d'image. 100 % signifie aucun vignettage.

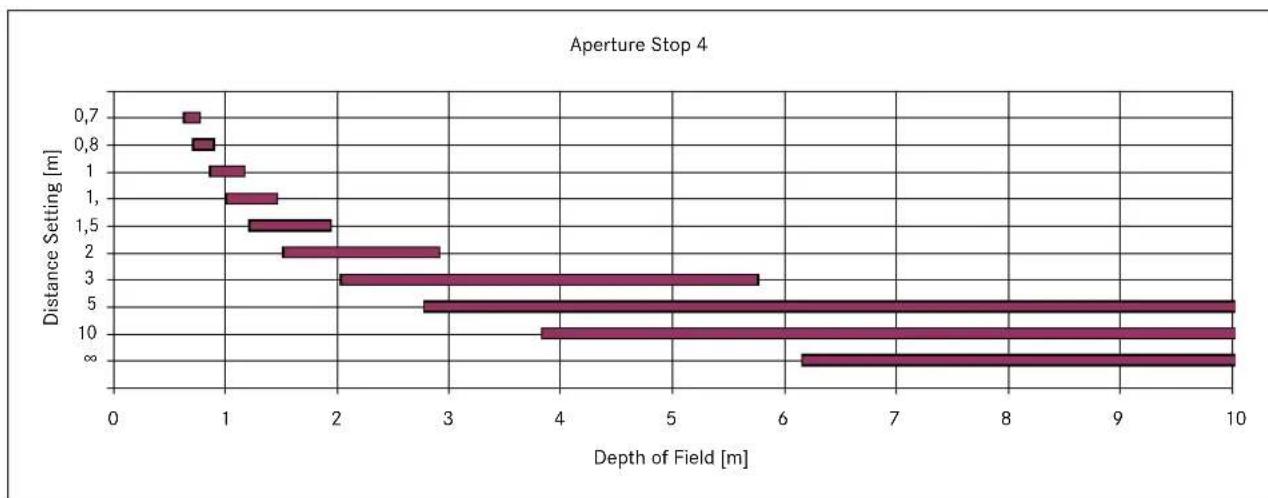

TABLEAU DE PROFONDEUR DE CHAMP

		Aperture Stop							Magnification
		2,8	4	5,6	8	11	16	22
Distance Setting [m]	0,7	0,654 - 0,754 0,636	-0,780 0,614 - 0,817	0,583 - 0,881	0,550 - 0,977 0,502	-1,198 0,455 - 1,654	1/22,2
	0,8	0,739 - 0,872 0,716	-0,907 0,688 - 0,959	0,649 - 1,050	0,607 - 1,192 0,548	-1,546 0,492 - 2,424	1/25,7
	1 0	905 - 1,118 0,870	-1,178 0,827 - 1,269	0,771 - 1,438 0,711	-1,726 0,631	-2,608 0,556 - 6,945	1/32,8
	1,2	1,064 - 1,377 1,015	-1,471 0,957 - 1,618	0,882 - 1,906	0,803 - 2,458 0,700	-4,810 0,609 -∞	/39,8
	1,5	1,291 - 1,793 1,219	-1,957 1,135 - 2,231	1,029 - 2,829	0,922 - 4,272 0,788	-30,92 0,672 -∞	/50,3
	2	1,641 - 2,566	1,525 - 2,923	1,394 - 3,590	1,235 - 5,480	1,083 - 16,30	0,900 -∞	0,750 -∞	1/67,9
	3	2,251 - 4,515	2,035 - 5,770	1,806 - 9,188	1,545 - 87,40	1,311 -∞	1,050 -∞	0,849 -∞	1/103
	5	3,204 - 11,51	2,780 - 26,15	2,365 -∞	1,934 -∞	1,577 -∞	1,210 -∞	0,950 -∞	1/173
	10	4,695 -∞	3,832 -∞	3,080 -∞	2,383 -∞	1,861 -∞	1,368 -∞	1,042 -∞	1/349
	∞	8,782 -∞	6,163 -∞	4,416 -∞	3,104 -∞	2,268 -∞	1,572 -∞	1,154 -∞	1/∞
