Type de produit	Objectif à focale fixe pour appareils Leica SL
Marque	Leica
Modèle	Summicron-SL 90mm f/2 ASPH
Monture	Leica L (Leica SL)
Longueur focale	90 mm
Ouverture maximale	f/2
Ouverture minimale	f/22
Angle de champ	27° (diagonale)
Construction optique	9 éléments en 6 groupes, dont 1 élément asphérique (ASPH)
Stabilisation d'image	Non (stabilisation par le boîtier)
Mise au point	Autofocus et manuelle (avec couple mécanique)
Distance minimale de mise au point	60 cm
Filtre	Diamètre 67 mm
Dimensions (diamètre x longueur)	80 mm x 110 mm
Poids	700 g (environ)
Alimentation	Alimenté par le boîtier via les contacts électroniques
Fonctions principales	Autofocus rapide et silencieux, bague d'ouverture rotative, échelle de distance, étanchéité aux intempéries
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon microfibre et un soufflet ; éviter les solvants
Sécurité	Protéger des chocs et de l'humidité ; utiliser des capuchons de protection
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente Leica ; réparation par centres agréés
Informations générales	Objectif professionnel pour portraits et reportages ; livré avec pare-soleil et étui

FOIRE AUX QUESTIONS - Summicron-SL 90mm f/2 ASPH LEICA

Comment monter l'objectif Leica Summicron-SL 90mm f/2 ASPH sur un boîtier ?

Alignez le repère rouge de l'objectif avec celui du boîtier Leica SL, puis tournez l'objectif dans le sens horaire jusqu'au déclic. Assurez-vous que l'objectif est bien verrouillé.

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 60 cm (comptée à partir du capteur).

Cet objectif est-il compatible avec un adaptateur pour Leica M ?

Non, cet objectif utilise la monture Leica L (SL). Il n'est pas compatible directement avec la monture M sans adaptateur spécifique, mais il existe des adaptateurs pour boîtiers M en mode télémètre.

Comment nettoyer les lentilles de cet objectif ?

Utilisez un soufflet pour enlever la poussière, puis un chiffon microfibre doux légèrement humide (sans produit) pour les traces. Évitez tout contact avec des solvants ou produits abrasifs.

L'objectif dispose-t-il d'une stabilisation d'image ?

Non, le Summicron-SL 90mm f/2 ASPH n'intègre pas de stabilisation optique. La stabilisation est assurée par le boîtier Leica SL qui en est équipé.

Quel est le diamètre du filtre ?

Le diamètre du filtre est de 67 mm.

Puis-je utiliser cet objectif pour de la macrophotographie ?

La distance minimale de mise au point de 60 cm et le rapport de grossissement d'environ 1:5 ne permettent pas une véritable macrophotographie, mais il est possible de réaliser des gros plans avec des bagues allonge (accessoires).

Comment entretenir les contacts électroniques ?

Nettoyez les contacts avec un chiffon doux sec de temps en temps. Évitez l'humidité et les produits chimiques. Si des problèmes persistent, contactez un centre de service Leica.

L'objectif est-il étanche ?

Oui, le Summicron-SL 90mm f/2 ASPH bénéficie d'une étanchéité aux intempéries (joints) pour une utilisation par temps de pluie légère, mais il n'est pas conçu pour une immersion.

Où puis-je trouver des pièces détachées ou faire réparer l'objectif ?

Les pièces détachées et réparations sont disponibles auprès des centres de service agréés Leica. Rendez-vous sur le site officiel pour trouver le centre le plus proche.

MODE D'EMPLOI Summicron-SL 90mm f/2 ASPH LEICA

Données techniques.

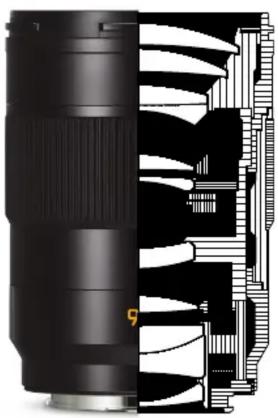

DESSIN D'INGÉNIERIE

FORME DE LA LENTILLE

Illustrations 1:2

Objectif APO-Summicron-SL 90 f/2 ASPH.

Dossier n° 11 179

Angle de champ

(diagonal, horizontal, vertical) 27,3 / 22,9 / 15,4°

Conception optique

Nombre de lentilles/groupes 11/9

Nombre de surfaces/lentilles asphériques 1/1

Position de la pupille d'entrée avant 22,9 mm

niveau de la monture

Réglage de la distance

Plage de travail 0,6 m à l'infini

Champ objet minimal 120 x 180 mm

Plus grand rapport de reproduction 1:5

Ouverture

Réglage/fonction Ouverture à commande électronique, réglée à l'aide de la molette rotative/poussoir sur l'appareil photo, avec valeurs par paliers et tiers

Plage de réglage de l'ouverture 2 - 22

Valeur minimale 22

Monture/format du capteur Monture L, format plein format 35 mm

Filtre à visser E67

Dimensions et poids

Longueur jusqu'à la monture à baïonnette 102 mm

Diamètre maximal 73 mm

Poids 700 g

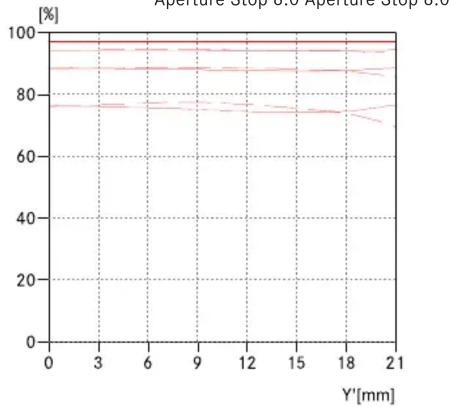

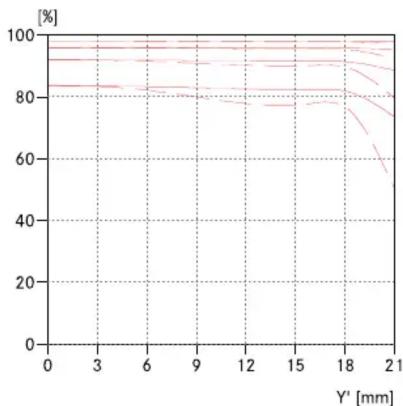

DIAGRAMMES MTF

Infini ( ∞ )

Ouverture 2.0 Ouverture 2.0

Distance de mise au point proche (1 m)

Ouverture 5.6 Ouverture 5.6

Ouverture 8.0 Ouverture 8.0

Structures sagittales

Structures tangentielles

COURBES DE FTM

La FTM est présentée dans chaque cas pour l'ouverture maximale et pour les valeurs d'ouverture 5.6 et 8.0 pour les distances de mise au point longues (infini). Le contraste est tracé pour 5, 10, 20, 40 lignes/mm pour la hauteur du format pour les structures tangentielles (ligne pointillée) et sagittales (ligne continue) en lumière blanche. Les tracés pour 5 et 10 lignes/mm donnent une impression de la performance de contraste pour les structures d'objet plus grossières, et les tracés pour 20 et 40 lignes/mm documentent le pouvoir de résolution pour les structures fines et très fines.
