MODE D'EMPLOI Romeo N FERROLI

3.12 Set Max CH y Set DHW

g. 1 réf. 3541Z220 - Rév. 05 - 12/2021

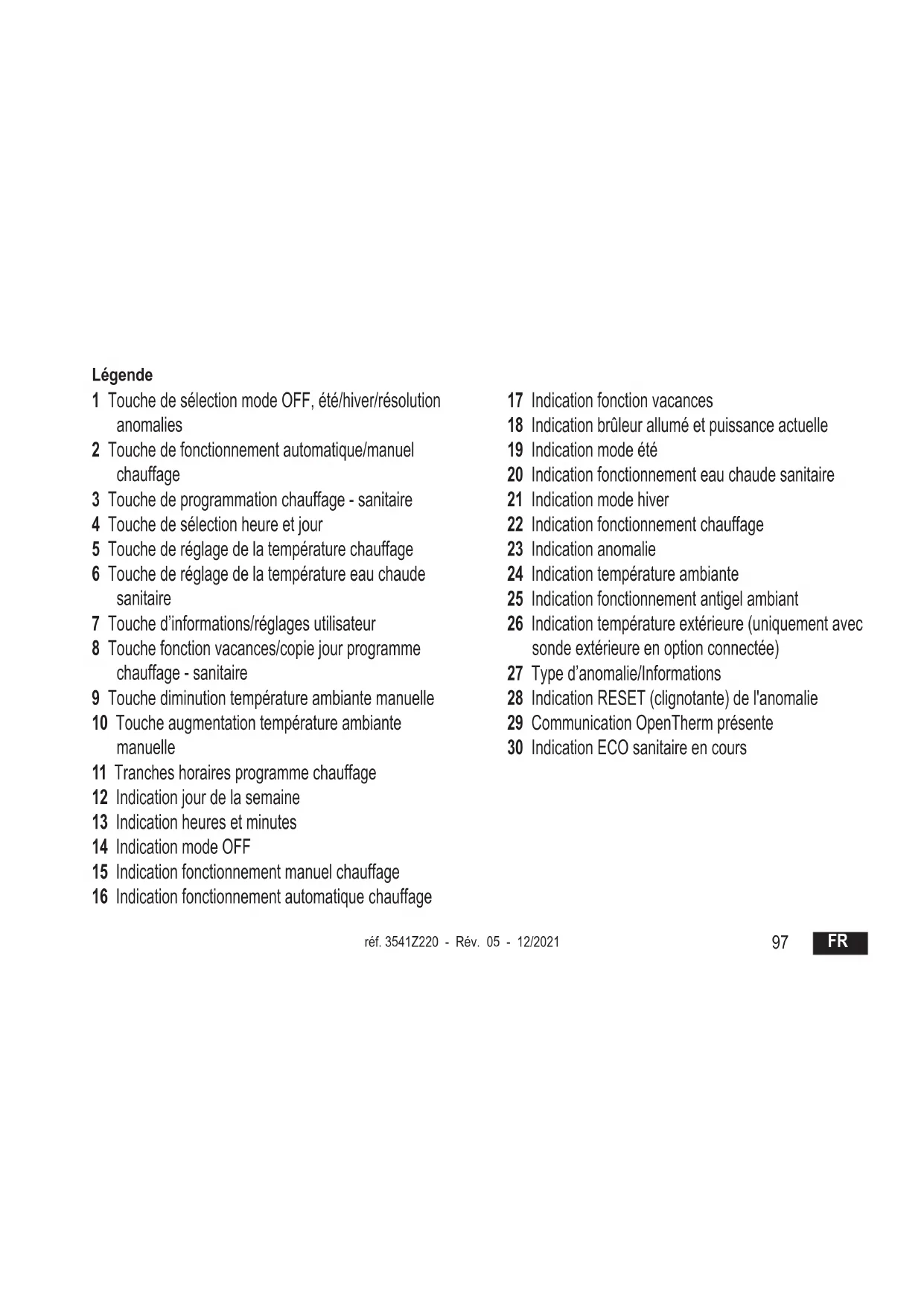

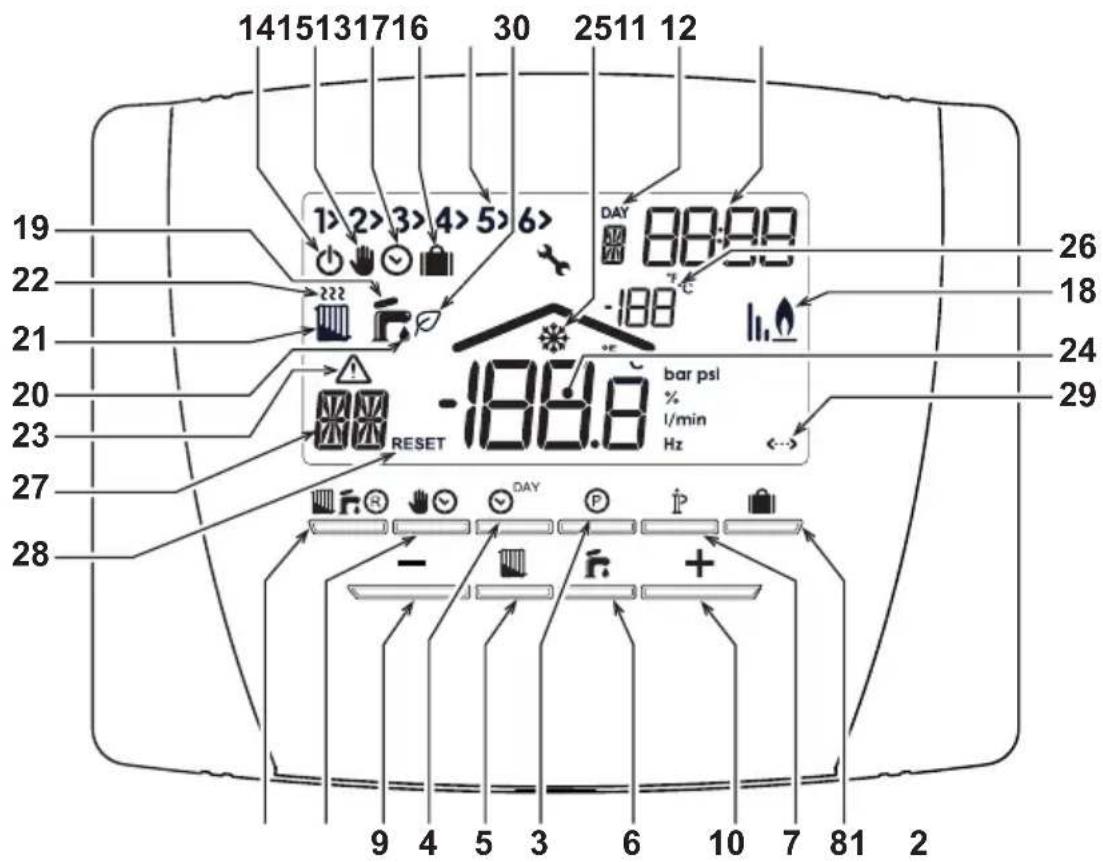

96Légende 1 Touche de sélection mode OFF, été/hiver/résolution anomalies 2 Touche de fonctionnement automatique/manuel chauffage 3 Touche de programmation chauffage - sanitaire 4 Touche de sélection heure et jour 5 Touche de réglage de la température chauffage 6 Touche de réglage de la température eau chaude sanitaire 7 Touche d’informations/réglages utilisateur 8 Touche fonction vacances/copie jour programme chauffage - sanitaire 9 Touche diminution température ambiante manuelle 10 Touche augmentation température ambiante manuelle 11 Tranches horaires programme chauffage 12 Indication jour de la semaine 13 Indication heures et minutes 14 Indication mode OFF 15 Indication fonctionnement manuel chauffage 16 Indication fonctionnement automatique chauffage 17 Indication fonction vacances 18 Indication brûleur allumé et puissance actuelle 19 Indication mode été 20 Indication fonctionnement eau chaude sanitaire 21 Indication mode hiver 22 Indication fonctionnement chauffage 23 Indication anomalie 24 Indication température ambiante 25 Indication fonctionnement antigel ambiant 26 Indication température extérieure (uniquement avec sonde extérieure en option connectée) 27 Type d’anomalie/Informations 28 Indication RESET (clignotante) de l'anomalie 29 Communication OpenTherm présente 30 Indication ECO sanitaire en cours réf. 3541Z220 - Rév. 05 - 12/2021

2.1 (Phase 1) Réglage correct de l'heure et du jour

1. Appuyer sur la touche . L'indication du jour

commence à clignoter : appuyer sur les touches / pour régler le jour correct en considérant que le JOUR 1 est le lundi et le JOUR 7 est le dimanche.

2. Appuyer sur la touche . L'indication des heures

commence à clignoter : appuyer sur les touches / pour régler l'heure correcte de 00 à 23.

3. Appuyer sur la touche . L'indication des

minutes commence à clignoter : appuyer les touches / pour régler les minutes correctes de 00 à 59.

4. Appuyer sur la touche .

2.2 (Phase 2) Réglage du programme hebdomadaire automatique

Après avoir réglé l'heure et le jour, la commande à distance suivra le programme automatique préréglé. Le programme de chauffage comprend 6 tranches horaires quotidiennes du niveau de température, numérotées de 1 à 6. Il est possible de régler les tranches horaires entre 00:00 et 24:00 par pas de 10 minutes. Chaque niveau de température peut être réglé entre 7 °C et 32,5 °C, par incréments de 0,1 °C. Il est donc possible de programmer n’importe quelle combinaison d'horaire et de température durant la journée, et chaque jour de la semaine peut être différent. Le programme automatique préréglé est le suivant : De Lundi à Vendredi Tranche 1 Tranche 2 Tranche 3 Tranche 4 Tranche 5 Tranche 6 Heure début 06:30 08:00 12:00 14:00 18:00 22:30 Niveau de température 21°C 18°C 21°C 18°C 21°C 16°C réf. 3541Z220 - Rév. 05 - 12/2021

98De Samedi à Dimanche Tranche 1 Tranche 2 Tranche 3 Tranche 4 Tranche 5 Tranche 6 Heure début 08:00 10:00 12:00 14:00 18:00 23:00 Niveau de température 21°C 21°C 21°C 21°C 21°C 16°C Suivre les instructions ci-dessous pour modifier le programme automatique préréglé.

1. Appuyer sur la touche . Si la programmation ECS a été activée, sélectionner le pictogramme du radiateur avec

les touches / et confirmer avec la touche . Les 6 tranches horaires journalières clignotent et le nombre 1 du DAY 1 est suivi d’une flèche ( ), ce qui signifie qu’il est possible de modifier la tranche horaire 1 du lundi.

2. Appuyer sur la touche . L'indication des heures et des minutes commence à clignoter : appuyer sur les

pour changer l'heure de début de la tranche horaire par incréments de 10 minutes. En maintenant la touche enfoncée, les heures et les minutes changeront rapidement.

3. Appuyer sur la touche . L'indication de la température ambiante à l'intérieur de la maison se met à clignoter

: appuyer sur les touches / pour modifier le niveau de température par incréments de 0,1°C. En maintenant la touche enfoncée, la température changera rapidement.

4. Appuyer sur la touche . Les 6 tranches horaires quotidiennes clignotent.

5. Appuyer ensuite sur la touche

pour afficher la tranche horaire 2 du lundi, laquelle peut être modifiée en répétant les points 2 à 4.

6. Les tranches horaires restantes peuvent être affichées en sélectionnant les tranches 3, 4, 5 ou 6 avec les

en répétant le point 5.

7. Il est maintenant possible de choisir le réglage du programme pour le lendemain :

a. Appuyer sur la touche pour afficher le JOUR 2. Le programme du mardi peut être modifié en répétant les points 2 à 6. b. Appuyer sur la touche pour copier le programme du lundi sur le mardi. Pour copier le même programme sur les jours suivants de la semaine, appuyer plusieurs fois sur la touche

réf. 3541Z220 - Rév. 05 - 12/2021

99Attention ! Régler le programme en vous assurant que chaque tranche horaire a une heure de début différente. Annotation du programme personnel Tranche 1 Tranche 2 Tranche 3 Tranche 4 Tranche 5 Tranche 6 Lundi Heure début Niveau de température Mardi Heure début Niveau de température Mercredi Heure début Niveau de température Jeudi Heure début Niveau de température Vendredi Heure début Niveau de température Samedi Heure début Niveau de température Dimanche Heure début Niveau de température réf. 3541Z220 - Rév. 05 - 12/2021

1002.3 (Phase 3) Sélection du mode de fonctionnement Sélection du mode OFF Si vous prévoyez de quitter la maison pendant une longue période (voir aussi Fonction Vacances) ou si vous souhaitez simplement éteindre le chauffage, appuyer sur la touche et le pictogramme apparaîtra sur l'écran. Le chauffage est éteint et activé uniquement si la température ambiante devient inférieure à 5°C : fonction de protection contre le gel dans la maison. La chaudière, si elle est équipée d'un ballon de stockage, ne fournira pas d'eau chaude sanitaire ; la chaudière de type instantanée fournira de l'eau chaude sanitaire. Sélection du mode été Si vous souhaitez éteindre le chauffage, tout en maintenant l'alimentation en eau chaude sanitaire, appuyer sur la touche , affichant le pictogramme . Le chauffage est éteint et activé uniquement si la température ambiante devient inférieure à 5°C : fonction de protection contre le gel dans la maison. La chaudière, de tout type, fournira de l'eau chaude sanitaire. Sélection du mode hiver Pour réactiver le chauffage et revenir au mode de fonctionnement précédemment réglé, appuyer à nouveau sur la touche en affichant le pictogramme sur l'écran . La chaudière, de tout type, fournira de l'eau chaude sanitaire. Fonctionnement automatique du chauffage (en mode hiver) Appuyer sur la touche pour afficher le pictogramme à l'écran . La commande à distance fonctionnera selon le programme hebdomadaire automatique, affichant les 6 tranches horaires. La tranche indiquée par une flèche sera active à partir de ce moment. Si l'écran n'affiche aucune flèche, cela signifie que l'heure actuelle est comprise entre 00:00 et le début de la tranche horaire 1. réf. 3541Z220 - Rév. 05 - 12/2021

101Exclusion niveau de température programmé Pendant le fonctionnement automatique, la valeur de la température ambiante peut être temporairement modifiée en appuyant les touches / par incréments de 0,1°C. En maintenant le bouton enfoncé, la température changera rapidement. La fonction d'exclusion, indiquée à l'écran par le pictogramme clignotant , sera annulée lors du premier changement de tranche horaire. Fonctionnement manuel du chauffage (en mode hiver) Pour utiliser la commande à distance un niveau de température ambiante fixe, appuyer sur la touche et le pictogramme apparaîtra sur l'écran (les 6 tranches horaires ne sont pas affichées). Régler ensuite la valeur de la température ambiante en appuyant les touches / par incréments de 0,1°C. En maintenant le bouton enfoncé, la température changera rapidement. Le fonctionnement manuel sera maintenu jusqu'à ce qu'un autre mode de fonctionnement soit sélectionné.

2.4 (Phase 4) Réglage de la température chauffage - eau chaude sanitaire

Chauffage - Appuyer sur la touche : l'écran affiche le réglage actuel de la température de l'eau du circuit de chauffage, qui peut être réglé à l'aide des touches / par incréments de 1°C. Appuyer sur n'importe quelle touche pour quitter le menu. Sanitaire - Appuyer sur la touche : l'écran affiche le réglage actuel de la température eau chaude sanitaire, réglable à l'aide des touches / par incréments de 1°C. Appuyer sur n'importe quelle touche pour quitter le menu. réf. 3541Z220 - Rév. 05 - 12/2021

3.1 Fonction vacances

Elle a pour rôle d'éteindre le chauffage (si la chaudière est équipée d'un ballon, également la production d'eau chaude sanitaire) pendant une certaine période, allant de 1 heure à 45 jours, en l'ajustant par incréments de 1 heure. Cela permet d'économiser de l'énergie et des coûts associés lorsque vous n'êtes pas chez vous, tandis que le mode de fonctionnement précédemment défini reprend lorsque la fonction Vacances se termine. Le chauffage n'est activé que si la température ambiante descend en dessous de 5°C : fonction de protection contre le gel dans la maison. Suivre les instructions ci-dessous pour activer et régler la fonction Vacances.

1. Appuyer sur la touche . Le symbole commence à clignoter, le symbole apparaît (affichage continu)

et l’indication de l'heure et des minutes devient –00:01, qui représente le temps restant jusqu'à la fin de la fonction Vacances.

touches / pour prolonger le temps restant jusqu'à la fin de la fonction Vacances par incréments d'une heure (-00:01 signifie 1 heure ; -45:00 signifie 45 jours). En maintenant la touche enfoncée, l'heure et les jours changeront rapidement.

3. Pendant la fonction Vacances, l'affichage continuera à indiquer le temps restant jusqu'à la fin de la fonction.

Pour annuler la fonction Vacances, appuyer sur la touche ou sur n’importe quelle autre touche associée à un mode de fonctionnement différent. réf. 3541Z220 - Rév. 05 - 12/2021

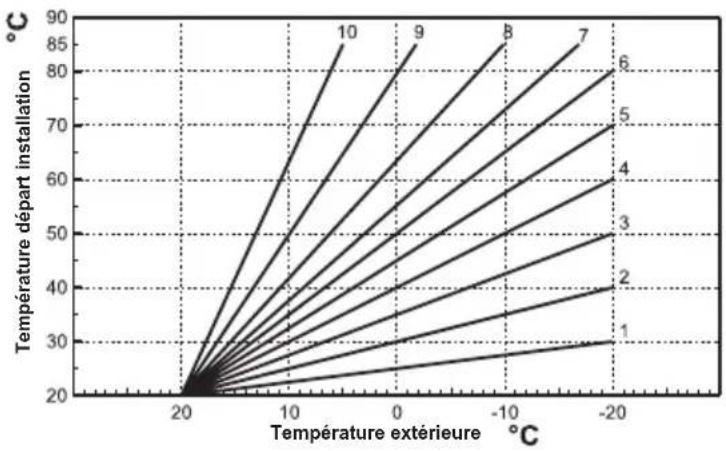

1033.2 Modification des paramètres utilisateur Température évolutive - Courbe de compensation climatique avec température extérieure En installant la sonde extérieure (en option), le système de réglage peut fonctionner en mode température évolutive. La sonde extérieure doit être connectée à la carte de la chaudière : pour cela, se référer au manuel correspondant. Dans ce mode, la température du système de chauffage est ajustée, en fonction des conditions climatiques extérieures, afin d'assurer un confort élevé et des économies d'énergie tout au long de l'année. En particulier, à mesure que la température extérieure augmente, la température départ installation diminue selon une courbe de compensation spécifique. Avec le réglage de la température évolutive, la température réglée via « Réglage de la température de chauffage » devient la température maxi départ installation. Il est conseillé de régler à la valeur maximale pour permettre au système de réguler la température sur toute la plage utile de fonctionnement. Vous pouvez ajuster la courbe de compensation de 1 à 10 selon le graphique suivant. Température extérieure Température départ installation

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

Appuyer sur les touches / pour modifier la courbe de compensation par incréments d'une unité. En maintenant la touche enfoncée, la valeur changera rapidement.

3. Appuyer sur n'importe quelle autre touche pour

quitter le menu. réf. 3541Z220 - Rév. 05 - 12/2021

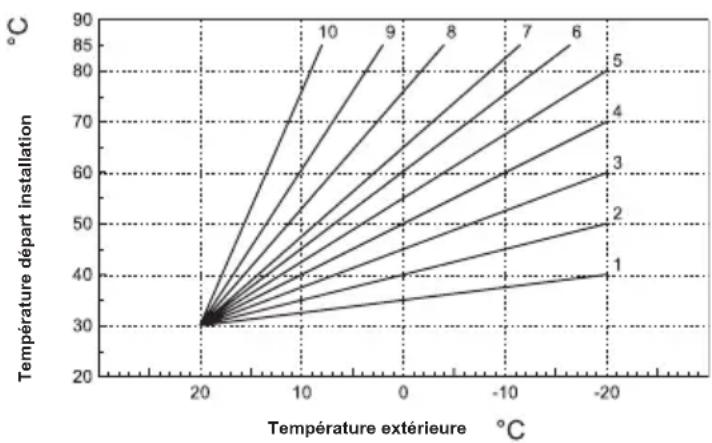

104En ajustant la courbe à 0, le réglage de la température évolutive est désactivé. Le système doit être réglé lors de l'installation par du personnel qualifié. Noter que l'utilisateur pourra faire des adaptations ou ajustements éventuels pour améliorer le confort. Si la température ambiante est inférieure à la valeur désirée, il est conseillé de définir une courbe supérieure et vice versa. Augmenter ou diminuer d'une unité et vérifier le résultat dans la pièce. Une fois la courbe de compensation définie, il est possible d'ajuster le déplacement parallèle des courbes de 20 à 40 comme indiqué dans les graphiques suivants : Température extérieure Température départ installation Température extérieure Température départ installation

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer sur la touche jusqu’à afficher le

4. Appuyer sur les touches / pour

modifier le déplacement parallèle des courbes par incréments de 1°C. En maintenant la touche enfoncée, la valeur changera rapidement.

5. Appuyer sur n'importe quelle autre touche pour

quitter le menu. réf. 3541Z220 - Rév. 05 - 12/2021

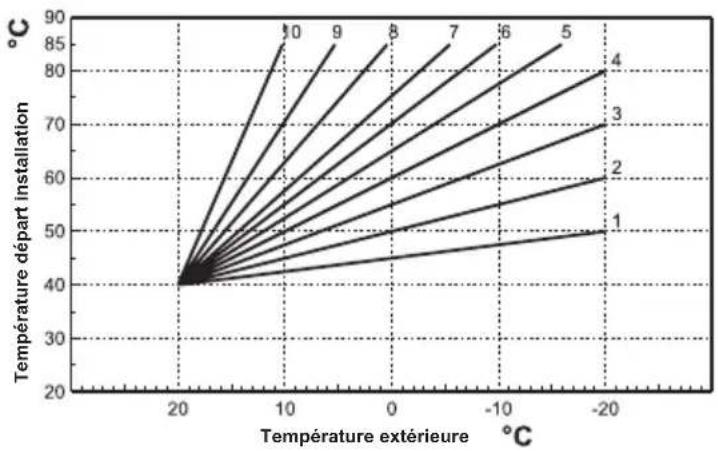

105Température évolutive - Compensation en fonction de la température ambiante Au fur et à mesure que la température ambiante approche du point de consigne, la température du système de chauffage est ajustée afin d’atteindre la valeur souhaitée aussi précisément que possible, sans excès de chaleur et sans gaspillage d’énergie, améliorant considérablement le confort ambiant de l’utilisateur.

3.3 Activation programmation sanitaire

Suivez les instructions ci-dessous pour activer la programmation ECS.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer sur la touche jusqu’à afficher le paramètre P1.

Régler la valeur désiré à l’aide des touches / . 0 = Programme désactivé, niveau confort continu en été comme en hiver. 1 = Programme activé uniquement en hiver 2 = Programme activé en été et en hiver 3 = Programme désactivé, niveau économie continu en été comme en hiver.

4. Appuyer sur n'importe quelle autre touche pour quitter le menu.

Pour régler le programme automatique hebdomadaire, procéder comme décrit au paragraphe « Étape2. Réglage du programme automatique hebdomadaire », en sélectionnant au point « 1 » le symbole robinet et en considérant que, au point « 3 », EC (Économie) ou CO (Confort) sera réglé au lieu d'une valeur de température. En effet, la commande à distance dispose d'un programmateur horaire hebdomadaire basé sur deux niveaux : pendant le niveau CONFORT, la chaudière maintiendra l'accumulation à la température de consigne ; pendant le niveau Économie, la chaudière ne fournira pas d'eau chaude sanitaire. En ce qui concerne le type d'accumulation, se référer à la documentation de la chaudière. Attention : Assurez-vous que la commande à distance est commutée en mode hiver et en mode automatique. réf. 3541Z220 - Rév. 05 - 12/2021

1063.4 Fonction préchauffage Cette fonction n'est active que si le mode de chauffage automatique a été sélectionné. Réglée sur Automatique, la fonction anticipe l'heure de démarrage du système de chauffage (pas avant 00h00 du même jour) afin que la température ambiante réglée par l'utilisateur soit atteinte au début de la période programmée. La commande à distance calcule un premier temps de pré-allumage hypothétique : si la température ambiante programmée est atteinte dans un temps plus court que celui calculé, le temps de préchauffage sera diminué et vice versa. De cette manière, un auto-apprentissage est créé, visant à déterminer le temps de pré-allumage le plus court nécessaire. La commande à distance offre également la possibilité de régler une rampe de préchauffage fixe : dans ce cas, la température ambiante sera augmentée de 3°C par heure. Il est donc important que le programme de chauffage automatique soit programmé en fonction de l'heure à laquelle vous souhaitez chauffer et non de l'heure à laquelle vous souhaitez démarrer le système de chauffage. Suivre les instructions ci-dessous pour activer ou désactiver cette fonction.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer plusieurs fois sur la touche jusqu’à afficher le paramètre P2.

Régler sur 0 à l'aide des touches / pour désactiver le préchauffage. Régler sur 1 à l'aide des touches / pour activer le préchauffage automatique. Régler sur 2 à l'aide des touches / pour activer le préchauffage avec une rampe fixe de 3°C par heure.

4. Appuyer sur n'importe quelle autre touche pour quitter le menu.

Pendant la fonction de préchauffage, le pictogramme de température ambiante °C clignote. La fonction de préchauffage prend fin lorsque la différence entre la température ambiante programmée et réelle est inférieure à 0,5°C. réf. 3541Z220 - Rév. 05 - 12/2021

1073.5 Nombre de tranches horaires journalières maximum Le programme de chauffage comprend 6 tranches horaires quotidiennes du niveau de température, numérotées de 1 à 6. Si nécessaire, il est possible de les réduire à un minimum de 2.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer sur la touche jusqu’à afficher le paramètre P3.

Appuyer sur les touches / pour changer le nombre de tranches horaires quotidiennes de 2 à 6.

4. Appuyer sur n'importe quelle autre touche pour quitter le menu.

3.6 Température minimum chauffage

Suivre les instructions suivantes pour régler la valeur minimale de l'eau du circuit de chauffage par pas de 1°C.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer plusieurs fois sur la touche jusqu’à afficher le paramètre P4.

Appuyer sur les touches / pour régler le paramètre par incréments de 1°C. En maintenant la touche enfoncée, la valeur changera rapidement.

4. Appuyer sur n'importe quelle autre touche pour quitter le menu.

réf. 3541Z220 - Rév. 05 - 12/2021

1083.7 Remplissage circuit Cette fonction gère le mode de fonctionnement du dispositif électrique de remplissage du circuit hydraulique sur certains modèles de chaudières.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer plusieurs fois sur la touche jusqu’à afficher le paramètre P5.

Régler sur 0 à l'aide des touches / pour désactiver le dispositif de remplissage électrique. Régler sur 1 à l'aide des touches / pour activer le remplissage manuel du système. Régler sur 2 à l'aide des touches / pour activer le remplissage automatique du système.

4. Appuyer sur n'importe quelle autre touche pour quitter le menu.

Attention : Régler le remplissage manuel sur la carte de la chaudière. En fonctionnement manuel et si le capteur installé dans la chaudière détecte une pression insuffisante, l'icône de barre clignotante apparaîtra sur l'écran ; appuyer sur la touche pour activer l'électrovanne appropriée. Pendant le chargement du système, manuel ou automatique, l'icône de la barre deviendra fixe. Une fois la pression nominale rétablie, la commande à distance revient à l'affichage normal.

3.8 Sélection unité de mesure température

Suivre les instructions ci-dessous pour utiliser la commande à distance en °C ou en °F.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer plusieurs fois sur la touche jusqu’à afficher le paramètre P6.

Régler sur 0 à l'aide des touches / pour sélectionner °C. Régler sur 1 à l'aide des touches / pour sélectionner °F.

4. Appuyer sur n'importe quelle autre touche pour quitter le menu.

réf. 3541Z220 - Rév. 05 - 12/2021

1093.9 Correction lecture température ambiante Suivre les instructions ci-dessous pour corriger la lecture de la température ambiante entre –2°C et + 2°C par incréments de 0,1°C.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer plusieurs fois sur la touche jusqu’à afficher le paramètre P7.

Utiliser les touches / pour régler le paramètre par incréments de 0,1°C.

4. Appuyer sur n'importe quelle autre touche pour quitter le menu.

3.10 Entrée contact téléphonique

Tant que le contact téléphonique reste ouvert, le fonctionnement normal de la commande à distance est garanti. La fermeture de ce contact, indiquée sur l’écran à travers les symboles < >, peut être utilisée pour forcer la commande à distance à éteindre le chauffage ou à régler la température ambiante sur une valeur fixe préréglée. Suivre les instructions ci-dessous pour configurer les deux fonctionnalités.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer plusieurs fois sur la touche jusqu’à afficher le paramètre P8.

Régler sur 0 à l'aide des touches / pour éteindre le chauffage lorsque le contact est fermé. Régler sur 1 à l’aide des touches / pour régler la température ambiante sur une valeur fixe préréglée (via le paramètre suivant P9) lors de la fermeture du contact.

4. Appuyer sur la touche .

5. L'écran affiche le paramètre P9.

réf. 3541Z220 - Rév. 05 - 12/2021

110Régler la valeur de température ambiante que la commande à distance réglera lors de la fermeture du contact (si le paramètre P8 a été réglé sur 1), en appuyant sur les touches / par incréments de 0,1°C. En maintenant la touche enfoncée, la température changera rapidement.

6. Appuyer sur n'importe quelle autre touche pour quitter le menu.

Le changement du mode de fonctionnement de la commande à distance lors de l'ouverture ou de la fermeture du contact téléphonique peut avoir lieu avec un temps maximum de 60 secondes.

3.11 Type de protocole

Suivre les instructions ci-dessous pour vérifier le type de protocole utilisé.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer sur la touche jusqu’à afficher le paramètre OT.

4. S’assurer que le paramètre a bien été réglé sur « 1 ».

3.12 Set Max CH et Set DHW

Suivre les instructions pour vérifier si les réglages de la consigne de chauffage et sanitaire peuvent être aussi bien écrits que lus dans la chaudière (0 = par défaut), ou bien seulement lus (1).

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer plusieurs fois sur la touche jusqu’à afficher le paramètre FS.

4. S’assurer que le paramètre a bien été réglé sur « 1 ».

réf. 3541Z220 - Rév. 05 - 12/2021

1113.13 Contraste (pour les versions avec rétro-éclairage) Pour modifier le contraste de l’écran, suivre les instructions ci-dessous.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer plusieurs fois sur la touche jusqu’à afficher le paramètre D1.

4. Utiliser les touches / pour ajuster le contraste.

3.14 Durée d’illumination (pour les versions avec rétro-éclairage)

Pour modifier la durée de l’illumination du rétro-éclairage, suivre les instructions ci-dessous.

1. Appuyer sur la touche pendant 3 secondes.

2. L'écran affiche le paramètre CU.

3. Appuyer plusieurs fois sur la touche jusqu’à afficher le paramètre D2.

4. Utiliser les touches / pour en modifier la durée en secondes.

réf. 3541Z220 - Rév. 05 - 12/2021

La commande à distance est capable de communiquer à l'utilisateur des informations sur l'état de la chaudière. Chaque pression sur la touche permet l'affichage cyclique des informations suivantes : T1 Température eau de départ circuit de chauffage T2 Température ECS T3 Température eau de retour circuit de chauffage (pour chaudières équipées d'un capteur uniquement) T4 Consigne température eau de départ calculée par la commande à distance P5 Puissance actuelle du brûleur F6 Vitesse actuelle du ventilateur (pour chaudières à condensation uniquement) F7 Débit d’ECS actuel (pour chaudières instantanées équipées d'un débitmètre uniquement)

Pression circuit actuelle (pour chaudières équipées d'un capteur de pression uniquement)

Modèle de la commande à distance V Version du logiciel de la commande à distance Appuyer sur n'importe quelle autre touche pour quitter le menu.

4.2 Coupure de courant

La commande à distance permet de mémoriser le mode de fonctionnement et d'actualiser le calendrier (jour, heure et minutes) en cas de coupure de courant. La durée de la réserve de charge est de 5 heures minimum (garantie uniquement si la commande à distance reste alimentée électriquement pendant au moins 1 heure). Dans le cas contraire, il est nécessaire de réinitialiser le jour, les heures et les minutes actuels puis le mode de fonctionnement. réf. 3541Z220 - Rév. 05 - 12/2021

1134.3 Diagnostic La commande à distance surveille en permanence l'état de la chaudière et signale toute anomalie en activant l'icône d'alarme et un code d'erreur sur l'afficheur : pour la description du dysfonctionnement, se référer à la documentation de la chaudière. Il existe des anomalies qui provoquent des blocages permanents (marqués de la lettre « A » et du pictogramme ) : pour rétablir le fonctionnement, appuyer sur la touche

D'autres anomalies provoquent des blocages temporaires (marqués de la lettre « F ») qui sont automatiquement réinitialisés dès que la valeur revient dans la plage de fonctionnement normal de la chaudière.

4.4 Sonde de température ambiante en panne

En cas de panne de la sonde de température ambiante de la commande à distance, l'afficheur active l'anomalie E92 et le pictogramme . Le chauffage est éteint.

4.5 Sonde de température extérieure en panne

En fonctionnement en mode température évolutive et si la sonde de température extérieure défectueuse (en option) est détectée, l'afficheur active l'anomalie E93 et le pictogramme . La température de réglage se fixe à la valeur « Réglage de la température de chauffage ». Pour résoudre l'anomalie, restaurer la sonde extérieure ou désactiver le réglage en mode température évolutive.

4.6 Rétablissement des réglages d'usine

Attention ! Avec cette procédure, tous les paramètres de la commande à distance seront réinitialisés à la valeur d'usine. Il sera donc nécessaire de répéter la procédure relative au programme hebdomadaire automatique et de réinitialiser les paramètres utilisateur. Appuyer simultanément sur les touches / pendant 10 secondes : seule la mention RE clignotante est affichée. A tout moment, si vous relâchez les touches avant que les 10 secondes ne se soient écoulées, la procédure sera interrompue. Par contre, après la réinitialisation, la commande à distance active tous les pictogrammes sur l'écran. réf. 3541Z220 - Rév. 05 - 12/2021

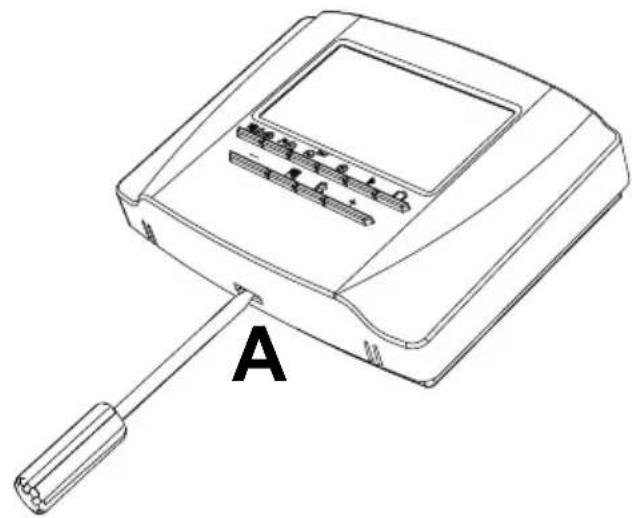

1144.7 Installation La commande à distance doit être fixée au mur à une hauteur d'environ 1,5 mètre du sol, dans un endroit éloigné des portes d'entrée, des fenêtres ou des sources de chaleur qui peuvent affecter la température ambiante. Avant l'installation, débrancher la chaudière. Retirer la face avant de la commande à distance en faisant levier avec un tournevis sur les points A. Fixer ensuite au mur la partie arrière de la commande à distance en utilisant le jeu de vis de fixation fourni et en prenant soin de faire passer les 2 conducteurs dans les trous pratiqués au-dessus des bornes. Utiliser les bornes « COM » pour le raccordement électrique. S'il est nécessaire de connecter le contact téléphonique (contact propre), utiliser les bornes « AUX ». Réinsérer la partie avant de la commande à distance

Utiliser un câble bipolaire (2x0.75mm2, max 2x2.5mm2) en veillant à ce que son chemin ne soit pas le même que celui des câbles d'alimentation secteur. La longueur maximale du câble ne doit pas dépasser 50 mètres. réf. 3541Z220 - Rév. 05 - 12/2021

1155. CARACTÉRISTIQUES TECHNIQUES ET PARAMÉTRAGES PAR DÉFAUT Réglage de l'heure 12:00 Programmation du jour Jour 1=Lundi Mode de fonctionnement Automatique Température manuelle de chauffage 20°C Température antigel ambiante 5°C CU Courbe de compensation 0=Désactivée OF Déplacement parallèle des courbes 30°C P1 Activation programmation sanitaire 0=Désactivée P2 Fonction préchauffage 0=Désactivée P3 Nombre de tranches horaires journalières maximum 6 P4 Température minimum chauffage - P5 Remplissage circuit 0=Désactivée P6 Sélection unité de mesure température 0 = °C P7 Correction lecture température ambiante 0 P8 Sélection fonctionnement entrée contact téléphonique 0=Extinction chauffage P9 Température manuelle à la fermeture de l'entrée contact téléphonique 20°C OT Type de protocole de communication OpenTherm 1 FS Forçage température de refoulement sanitaire 0 D1 Niveau de contraste afficheur LCD (pour les versions avec rétro-éclairage uniquement) 2 D2 Durée d’illumination (pour les versions avec rétro-éclairage uniquement) 10 réf. 3541Z220 - Rév. 05 - 12/2021

116FR Conformément au Règlement 811/2013, la classe du dispositif de contrôle de la température est : Classe Contribution à l'e󰀩cacité énergétique saisonnière du chau󰀨age des locaux Description V +3 % Kit chronocommande à distance VI +4 % Kit chronocommande à distance combinée avec une sonde extérieure ; installées sur une chaudière équipée d'un brûleur modulant VIII +5 % Kit gérant de zones associé à 3 kits chronocommande à distance ; installés sur une chaudière équipée d'un brûleur modulant réf. 3541Z220 - Rév. 05 - 12/2021
