ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Romeo N FERROLI

εικ.1 κωδ.3541Z220-Αναθ.05-12/2021

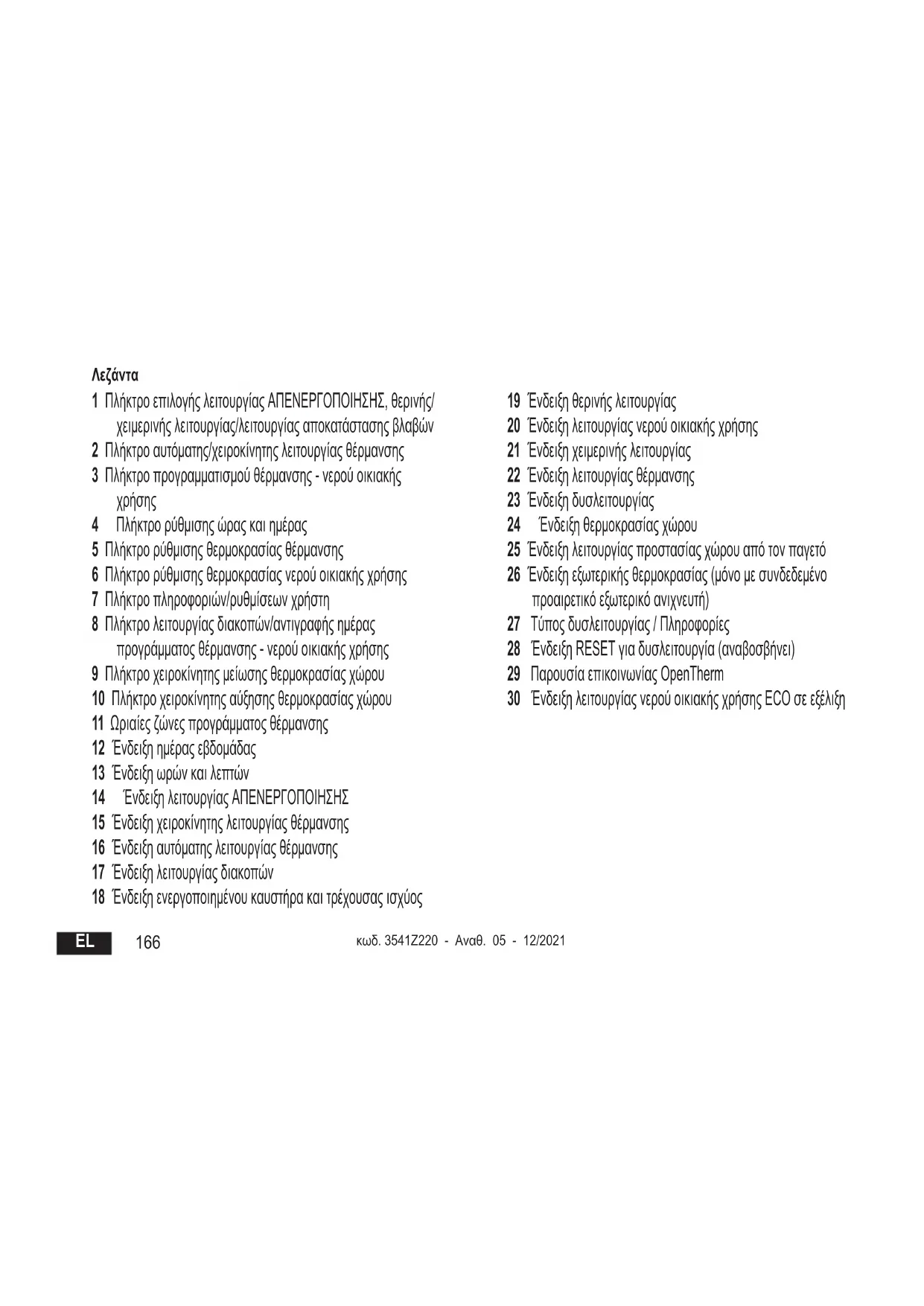

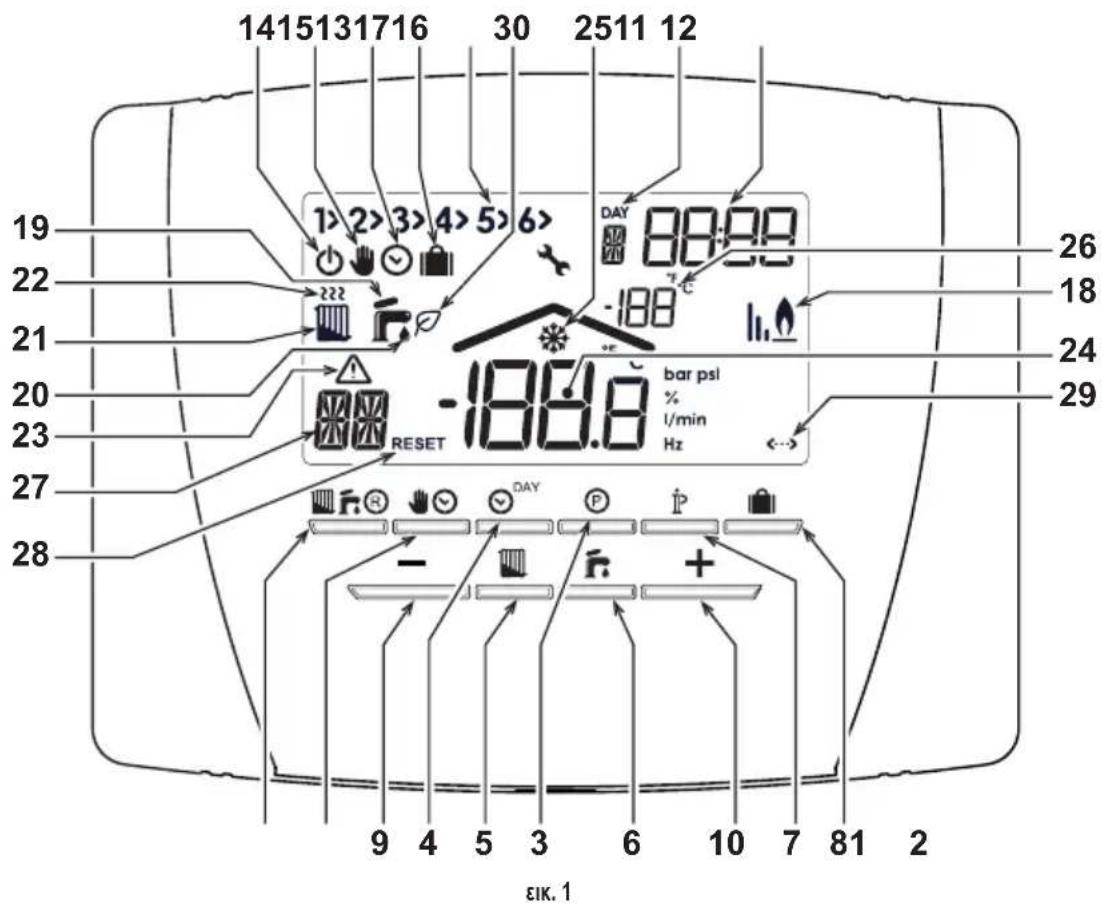

165Λεζάντα 1 ΠλήκτροεπιλογήςλειτουργίαςΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ,θερινής/ χειμερινήςλειτουργίας/λειτουργίαςαποκατάστασηςβλαβών 2 Πλήκτροαυτόματης/χειροκίνητηςλειτουργίαςθέρμανσης 3 Πλήκτροπρογραμματισμούθέρμανσης-νερούοικιακής

4 Πλήκτρορύθμισηςώραςκαιημέρας 5 Πλήκτρορύθμισηςθερμοκρασίαςθέρμανσης 6 Πλήκτρορύθμισηςθερμοκρασίαςνερούοικιακήςχρήσης 7 Πλήκτροπληροφοριών/ρυθμίσεωνχρήστη 8 Πλήκτρολειτουργίαςδιακοπών/αντιγραφήςημέρας προγράμματοςθέρμανσης-νερούοικιακήςχρήσης 9 Πλήκτροχειροκίνητηςμείωσηςθερμοκρασίαςχώρου 10 Πλήκτροχειροκίνητηςαύξησηςθερμοκρασίαςχώρου 11 Ωριαίεςζώνεςπρογράμματοςθέρμανσης 12 Ένδειξηημέραςεβδομάδας 13 Ένδειξηωρώνκαιλεπτών 14 ΈνδειξηλειτουργίαςΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ 15 Ένδειξηχειροκίνητηςλειτουργίαςθέρμανσης 16 Ένδειξηαυτόματηςλειτουργίαςθέρμανσης 17 Ένδειξηλειτουργίαςδιακοπών 18 Ένδειξηενεργοποιημένουκαυστήρακαιτρέχουσαςισχύος 19 Ένδειξηθερινήςλειτουργίας 20 Ένδειξηλειτουργίαςνερούοικιακήςχρήσης 21 Ένδειξηχειμερινήςλειτουργίας 22 Ένδειξηλειτουργίαςθέρμανσης 23 Ένδειξηδυσλειτουργίας 24 Ένδειξηθερμοκρασίαςχώρου 25 Ένδειξηλειτουργίαςπροστασίαςχώρουαπότονπαγετό 26 Ένδειξηεξωτερικήςθερμοκρασίας(μόνομεσυνδεδεμένο προαιρετικόεξωτερικόανιχνευτή) 27 Τύποςδυσλειτουργίας/Πληροφορίες 28 ΈνδειξηRESETγιαδυσλειτουργία(αναβοσβήνει) 29 ΠαρουσίαεπικοινωνίαςOpenTherm 30 ΈνδειξηλειτουργίαςνερούοικιακήςχρήσηςECOσεεξέλιξη κωδ.3541Z220-Αναθ.05-12/2021

2.1 (Φάση1)Σωστήρύθμισηώραςκαιημέρας

1. Πατήστετοπλήκτρο .Ηένδειξηημέραςαρχίζεινα

αναβοσβήνει:πατήστεταπλήκτρα / γιανα ρυθμίσετετησωστήημέραλαμβάνονταςυπόψηότιτοDAY1 είναιηΔευτέρακαιτοDAY7είναιηΚυριακή.

2. Πατήστετοπλήκτρο .Ηένδειξηώραςαρχίζεινα

αναβοσβήνει:πατήστεταπλήκτρα / γιανα ρυθμίσετετησωστήώρααπό00έως23.

3. Πατήστετοπλήκτρο .Ηένδειξηλεπτώναρχίζεινα

αναβοσβήνει:πατήστεταπλήκτρα / γιανα ρυθμίσετετασωστάλεπτάαπό00έως59.

4. Πατήστετοπλήκτρο .

2.2 (Φάση2)Ρύθμισηαυτόματουεβδομαδιαίουπρογράμματος

Ότανολοκληρωθείηρύθμισητηςώραςκαιτηςημέρας,τοτηλεχειριστήριοθαεκτελέσειτοαυτόματοπροκαθορισμένοπρόγραμμα.Τοπρόγραμμαθέρμανσης προβλέπει6ημερήσιεςωριαίεςζώνεςτουεπιπέδουθερμοκρασίας,οιοποίεςαριθμούνταιαπότο1έωςτο6.Μπορείτεναρυθμίσετετιςωριαίεςζώνες απότις00:00έωςτις24:00ανά10λεπτά.Κάθεεπίπεδοθερμοκρασίαςμπορείναρυθμιστείμεταξύ7°Cκαι32,5°Cανά0,1°C.Επομένως,μπορείτενα προγραμματίσετεένανοποιονδήποτεσυνδυασμόώραςκαιθερμοκρασίαςκατάτηδιάρκειατηςημέρας,ενώκάθεημέρατηςεβδομάδαςμπορείναείναι διαφορετική.Τοαυτόματοπροκαθορισμένοπρόγραμμαείναιτοεξής: ΑπόΔευτέραέωςΠαρασκευή Ζώνη1 Ζώνη2 Ζώνη3 Ζώνη4 Ζώνη5 Ζώνη6 Ώραέναρξης 06:30 08:00 12:00 14:00 18:00 22:30 Επίπεδοθερμοκρασίας 21°C 18°C 21°C 18°C 21°C 16°C ΑπόΣάββατοέωςΚυριακή Ζώνη1 Ζώνη2 Ζώνη3 Ζώνη4 Ζώνη5 Ζώνη6 Ώραέναρξης 08:00 10:00 12:00 14:00 18:00 23:00 Επίπεδοθερμοκρασίας 21°C 21°C 21°C 21°C 21°C 16°C κωδ.3541Z220-Αναθ.05-12/2021

167Ακολουθήστε τις παρακάτω οδηγίες για να τροποποιήσετε το αυτόματο προκαθορισμένο πρόγραμμα.

1. Πατήστε το πλήκτρο . Εάν έχει ενεργοποιηθεί ο προγραμματισμός νερού οικιακής χρήσης, επιλέξτε με τα

τοσύμβολοκαλοριφέρκαιεπιβεβαιώστεμετοπλήκτρο .Οι6ημερήσιεςωριαίεςζώνεςαναβοσβήνουνκαιοαριθμός1τουDAY 1 ακολουθείταιαπόέναβέλος( ),τοοποίουποδεικνύειότιμπορείνατροποποιηθείηωριαίαζώνη1τηςΔευτέρας.

2. Πατήστετοπλήκτρο .Ηένδειξηώραςκαιλεπτώναρχίζεινααναβοσβήνει:πατήστετα

γιανατροποποιήσετετην ώραέναρξηςτηςωριαίαςζώνηςανά10λεπτά.Ότανκρατήσετεπατημένοτοπλήκτρο,ηώρακαιταλεπτάαλλάζουνγρήγορα.

3. Πατήστετοπλήκτρο .Ηένδειξηθερμοκρασίαςχώρουεντόςτουσπιτιούαρχίζεινααναβοσβήνει:πατήστετα

νατροποποιήσετετοεπίπεδοθερμοκρασίαςανά0,1°C.Ότανκρατήσετεπατημένοτοπλήκτρο,ηθερμοκρασίααλλάζειγρήγορα.

4. Πατήστετοπλήκτρο .Οι6ημερήσιεςωριαίεςζώνεςαναβοσβήνουν.

5. Στησυνέχεια,πατήστετοπλήκτρο

γιαναανακαλέσετεστηνοθόνητηνωριαίαζώνη2τηςΔευτέρας,τηνοποίαμπορείτενατην τροποποιήσετεεπαναλαμβάνονταςτασημεία2έως4.

6. Μπορείτε να ανακαλέσετε τις υπόλοιπες ωριαίες ζώνες στην οθόνη επιλέγοντας τις ζώνες 3, 4, 5 ή 6 με τα

επαναλαμβάνονταςτοσημείο5.

7. Στησυνέχεια,μπορείτεναεπιλέξετετηρύθμισητουπρογράμματοςγιατηνεπόμενηημέρα:

για να ανακαλέσετε στην οθόνη την ημέρα DAY 2. Μπορείτε να τροποποιήσετε το πρόγραμμα της Τρίτης επαναλαμβάνονταςτασημεία2έως6. β. Πατήστετοπλήκτρο γιανααντιγράψετετοπρόγραμματηςΔευτέραςστηνΤρίτη.Γιανααντιγράψετετοίδιοπρόγραμμακαιστις επόμενεςημέρεςτηςεβδομάδας,πατήστεεπανειλημμένατοπλήκτρο

168Προσοχή!Ρυθμίστετοπρόγραμμαφροντίζονταςκάθεζώνηναέχειδιαφορετικήώραέναρξης. Σημειώσειςπροσωπικούπρογράμματος Ζώνη 1 Ζώνη 2 Ζώνη 3 Ζώνη 4 Ζώνη 5 Ζώνη 6

Επίπεδοθερμοκρασίας κωδ.3541Z220-Αναθ.05-12/2021

1692.3 (Φάση3)Επιλογήτρόπουλειτουργίας Επιλογή λειτουργίας ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ Εάνπρόκειταινααπουσιάσετεαπότοσπίτιγιαμεγάλοχρονικόδιάστημα(βλ.επίσηςΛειτουργίαδιακοπών)ήεάναπλάθέλετενααπενεργοποιήσετετη θέρμανση,πατήστετοπλήκτρο εμφανίζονταςστηνοθόνητοσύμβολο .Ηθέρμανσηαπενεργοποιείταικαιενεργοποιείταιμόνοεάνηθερμοκρασία χώρουμειωθείκάτωαπότους5°C:λειτουργίαπροστασίαςαπότονπαγετόγιατοσπίτι.Ολέβητας,εάνδιαθέτειδοχείοσυλλογής,δενθαπαρέχειζεστό νερόοικιακήςχρήσης,ενώολέβηταςάμεσηςλειτουργίαςθαπαρέχειζεστόνερόοικιακήςχρήσης. Επιλογή θερινής λειτουργίας Εάνθέλετενααπενεργοποιήσετετηθέρμανση,διατηρώνταςωστόσοτηνπαροχήζεστούνερούοικιακήςχρήσης,πατήστετοπλήκτρο εμφανίζοντας στηνοθόνητοσύμβολο .Ηθέρμανσηαπενεργοποιείταικαιενεργοποιείταιμόνοεάνηθερμοκρασίαχώρουμειωθείκάτωαπότους5°C:λειτουργία προστασίαςαπότονπαγετόγιατοσπίτι.Ολέβητας,οποιουδήποτετύπου,θαπαρέχειζεστόνερόοικιακήςχρήσης. Επιλογή χειμερινής λειτουργίας Γιαναενεργοποιήσετεεκνέουτηθέρμανσηκαιναεπιστρέψετεστοντρόπολειτουργίαςπουείχερυθμιστείπροηγουμένως,πατήστεξανάτοπλήκτρο εμφανίζονταςστηνοθόνητοσύμβολο .Ολέβητας,οποιουδήποτετύπου,θαπαρέχειζεστόνερόοικιακήςχρήσης. Αυτόματη λειτουργία θέρμανσης (στη χειμερινή λειτουργία) Πατήστετοπλήκτρο εμφανίζονταςστηνοθόνητοσύμβολο .Τοτηλεχειριστήριοθαλειτουργείσύμφωναμετοαυτόματοεβδομαδιαίοπρόγραμμα εμφανίζονταςτις6ωριαίεςζώνες.Ηζώνηπουυποδεικνύεταιαπότοβέλοςείναιηενεργήζώνητηστιγμήεκείνη.Εάνστηνοθόνηδενεμφανίζεταικανένα βέλος,ητρέχουσαώραθαείναιμεταξύ00:00καιτηςέναρξηςτηςωριαίαςζώνης1. κωδ.3541Z220-Αναθ.05-12/2021

170Ακύρωση ρυθμισμένου επιπέδου θερμοκρασίας Κατάτηδιάρκειατηςαυτόματηςλειτουργίας,ητιμήθερμοκρασίαςχώρουμπορείνατροποποιηθείπροσωρινάμεπάτηματων

ανά0,1°C.Ότανκρατήσετεπατημένοτοπλήκτρο,ηθερμοκρασίααλλάζειγρήγορα.Ηλειτουργίαακύρωσης,ηοποίαυποδεικνύεταιστηνοθόνημετο σύμβολο πουαναβοσβήνει,ακυρώνεταικατάτηνπρώτηαλλαγήτηςωριαίαςζώνης. Χειροκίνητη λειτουργία θέρμανσης (στη χειμερινή λειτουργία) Γιαναχρησιμοποιήσετετοτηλεχειριστήριοσεένασταθερόεπίπεδοθερμοκρασίαςχώρου,πατήστετοπλήκτρο εμφανίζονταςστηνοθόνητο σύμβολο (οι6ωραίεςζώνεςδενεμφανίζονται).Στησυνέχεια,ρυθμίστετηντιμήθερμοκρασίαςχώρουπατώνταςτα

ανά0,1°C. Ότανκρατήσετεπατημένοτοπλήκτρο,ηθερμοκρασίααλλάζειγρήγορα.Ηχειροκίνητηλειτουργίαδιατηρείταιμέχριναεπιλεγείάλλοςτρόποςλειτουργίας.

2.4 (Φάση4)Ρύθμισηθερμοκρασίαςθέρμανσης-νερούοικιακήςχρήσης

Θέρμανση-Πατήστετοπλήκτρο :στηνοθόνηεμφανίζεταιητρέχουσαρύθμισηθερμοκρασίαςνερούτουκυκλώματοςθέρμανσης,ηοποίαμπορεί ναπροσαρμοστείμετηχρήσητων

ανά1°C.Πατήστεέναοποιοδήποτεπλήκτρογιαέξοδοαπότομενού. Νερό οικιακής χρήσης-Πατήστετοπλήκτρο :στηνοθόνηεμφανίζεταιητρέχουσαρύθμισηθερμοκρασίαςτουζεστούνερούοικιακήςχρήσης, ηοποίαμπορείναπροσαρμοστείμετηχρήσητων

ανά1°C.Πατήστεέναοποιοδήποτεπλήκτρογιαέξοδοαπότομενού. κωδ.3541Z220-Αναθ.05-12/2021

3.1 Λειτουργίαδιακοπών

Απενεργοποιείτηθέρμανση(εάνολέβηταςδιαθέτειδοχείοσυλλογής,απενεργοποιείεπίσηςτηνπαραγωγήζεστούνερούοικιακήςχρήσης)γιαένα συγκεκριμένοχρονικόδιάστημα,τοοποίοκυμαίνεταιαπό1ώραέως45ημέρεςκαιρυθμίζεταισεβήματατης1ώρας.Μετοντρόποαυτό,εξοικονομείτε ενέργειακαιτοσχετικόκόστοςόταναπουσιάζετεαπότοσπίτι,ενώοτρόποςλειτουργίαςπουείχερυθμιστείπροηγουμένωςενεργοποιείταιξανάμόλις τερματιστείηλειτουργίαδιακοπών.Ηθέρμανσηενεργοποιείταιμόνοεάνηθερμοκρασίαχώρουμειωθείκάτωαπότους5°C:λειτουργίαπροστασίαςαπό τονπαγετόγιατοσπίτι. Ακολουθήστε τις παρακάτω οδηγίες για να ενεργοποιήσετε και να ρυθμίσετε τη λειτουργία διακοπών.

1. Πατήστετοπλήκτρο .Τοσύμβολο αρχίζεινααναβοσβήνει,εμφανίζεταιτοσύμβολο (σταθερό)καιηένδειξηώραςκαι

λεπτώνγίνεται–00:01,ηοποίααναπαριστάτονυπολειπόμενοχρόνοέωςτοτέλοςτηςλειτουργίαςδιακοπών.

γιαναπαρατείνετετονυπολειπόμενοχρόνοέωςτοτέλοςτηςλειτουργίαςδιακοπώνσεβήματατης1 ώρας(ηένδειξη-00:01σημαίνει1ώρα,ηένδειξη-45:00σημαίνει45ημέρες).Ότανκρατήσετεπατημένοτοπλήκτρο,ηώρακαιοιημέρες αλλάζουνγρήγορα.

3. Κατάτηδιάρκειατηςλειτουργίαςδιακοπών,ηοθόνηθασυνεχίσειναυποδεικνύειτονυπολειπόμενοχρόνοέωςτοτέλοςτηςλειτουργίας

Γιαναακυρώσετετηλειτουργίαδιακοπών,πατήστετοπλήκτρο ήοποιοδήποτεάλλοπλήκτροπουσυνδέεταιμεδιαφορετικότρόπολειτουργίας. κωδ.3541Z220-Αναθ.05-12/2021

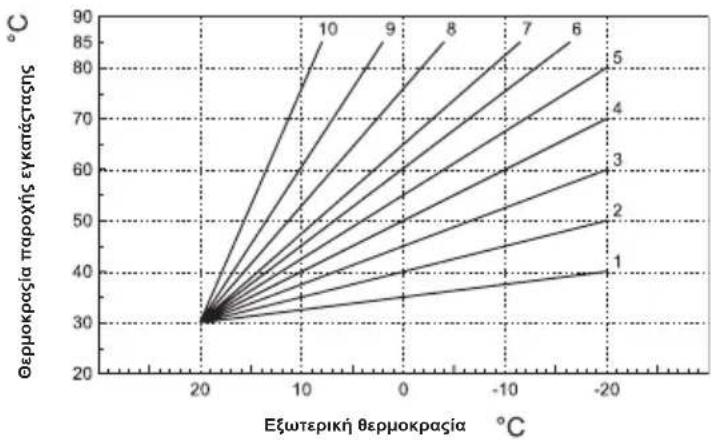

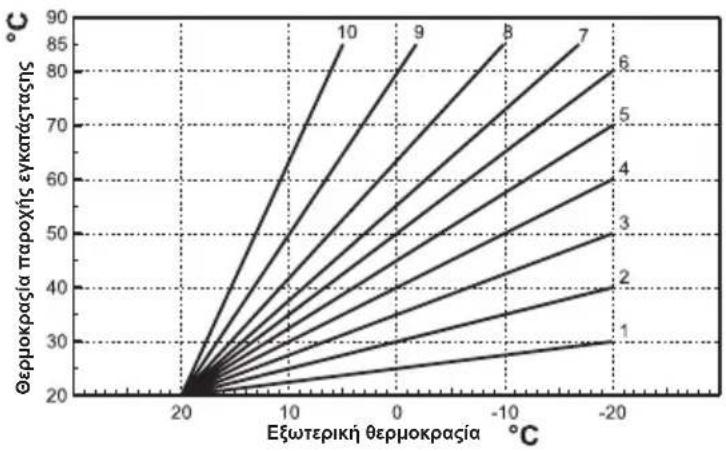

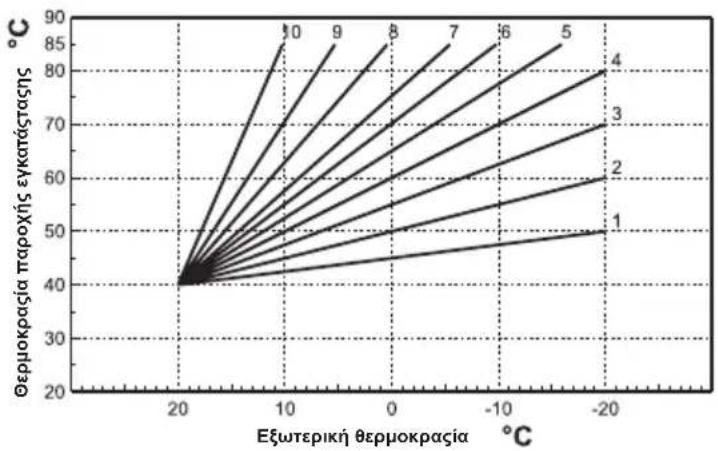

1723.2 Τροποποίησηπαραμέτρωνχρήστη Μεταβλητή θερμοκρασία - Κλιματική καμπύλη αντιστάθμισης με εξωτερική θερμοκρασία Μετηνεγκατάστασητου(προαιρετικού)εξωτερικούανιχνευτή,τοσύστημαρύθμισηςμπορείναλειτουργήσειμεμεταβλητήθερμοκρασία.Οεξωτερικός ανιχνευτήςπρέπεινασυνδεθείστηνπλακέτατουλέβητα:γιααυτήντηδιαδικασία,ανατρέξτεστοσχετικόεγχειρίδιο.Στηλειτουργίααυτή,ηθερμοκρασία τηςεγκατάστασηςθέρμανσηςρυθμίζεταιανάλογαμετιςεξωτερικέςκλιματικέςσυνθήκες,ώστεναδιασφαλίζεταιμέγιστηάνεσηκαιεξοικονόμησηενέργειας καθ'όλητηδιάρκειατουέτους.Συγκεκριμένα,όταναυξάνεταιηεξωτερικήθερμοκρασία,μειώνεταιηθερμοκρασίαπαροχήςτηςεγκατάστασηςσύμφωνα μεπροκαθορισμένηκαμπύληαντιστάθμισης.Μετηρύθμισημεταβλητήςθερμοκρασίας,ηθερμοκρασίαπουρυθμίζεταιμέσωτηςεπιλογής«Ρύθμιση θερμοκρασίαςθέρμανσης»γίνεταιημέγιστηθερμοκρασίαπαροχήςτηςεγκατάστασης.Συνιστάταιηεπιλογήτηςμέγιστηςτιμής,ώστετοσύστημανα μπορείναρυθμίσειτηθερμοκρασίασεόλοτοεύροςλειτουργίας.Μπορείτεναρυθμίσετετηνκαμπύληαντιστάθμισηςαπό1έως10δευτερόλεπτασύμφωνα μετοπαρακάτωγράφημα. Εξωτερική θερμοκρασία Θερμοκρασία παροχήσ εγκατάστασησ

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

Πατήστεταπλήκτρα / γιανατροποποιήσετε τηνκαμπύληαντιστάθμισηςανά1μονάδα.Ότανκρατήσετε πατημένοτοπλήκτρο,ητιμήαλλάζειγρήγορα.

3. Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότο

173Εάνρυθμίσετετηντιμή0γιατηνκαμπύλη,ηρύθμισημεμεταβλητήθερμοκρασίααπενεργοποιείται. Τοσύστημαπρέπειναρυθμίζεταικατάτηνεγκατάστασηαπόεξειδικευμένοπροσωπικό.Ωστόσο,μπορούνναγίνουνπροσαρμογέςαπότονχρήστηγια μεγαλύτερηάνεση.Εάνηθερμοκρασίαχώρουείναιμικρότερηαπότηνεπιθυμητήτιμή,συνιστάταιηρύθμισηανώτερηςκαμπύληςκαιαντίστροφα.Αυξήστε ήμειώστετηντιμήκατάμίαμονάδακαιελέγξτετοαποτέλεσμαστονχώρο. Μετάτηρύθμισητηςκαμπύληςαντιστάθμισης,μπορείτεναρυθμίσετετηνπαράλληλημετακίνησητωνκαμπυλώναπό20έως40,όπωςπαρουσιάζεται σταπαρακάτωγραφήματα: Εξωτερική θερμοκρασία Θερμοκρασία παροχήσ εγκατάστασησ Εξωτερική θερμοκρασία Θερμοκρασία παροχήσ εγκατάστασησ

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστετοπλήκτρο μέχριναεμφανιστείηπαράμετροςOF.

4. Πατήστεταπλήκτρα / γιανατροποποιήσετε

τηνπαράλληλημετακίνησητωνκαμπυλώνανά1°C.Όταν κρατήσετεπατημένοτοπλήκτρο,ητιμήαλλάζειγρήγορα.

5. Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότο

174Μεταβλητή θερμοκρασία - Αντιστάθμιση ανάλογα με τη θερμοκρασία περιβάλλοντος Ότανηθερμοκρασίαπεριβάλλοντοςπλησιάσειστοκαθορισμένοσημείορύθμισης,ηθερμοκρασίατηςεγκατάστασηςθέρμανσηςρυθμίζεταιπεραιτέρω ώστεναεπιτευχθείηεπιθυμητήτιμήμετημεγαλύτερηδυνατήακρίβειακαινααποφευχθείηυπερβολικήθερμότητακαιησπατάληενέργειας,μεαισθητή βελτίωσητηςάνεσηςτουχρήστηστονχώρο.

3.3 Ενεργοποίησηπρογραμματισμούνερούοικιακήςχρήσης

Ακολουθήστετιςπαρακάτωοδηγίεςγιαναενεργοποιήσετετονπρογραμματισμόνερούοικιακήςχρήσης.

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστετοπλήκτρο μέχριναεμφανιστείηπαράμετροςP1.

Ρυθμίστετηνεπιθυμητήτιμήμεταπλήκτρα / . 0 =Απενεργοποιημένοπρόγραμμα,συνεχήςλειτουργίαcomfortτόσοτοκαλοκαίριόσοκαιτονχειμώνα. 1 =Ενεργοποιημένοπρόγραμμαμόνοτονχειμώνα 2 =Ενεργοποιημένοπρόγραμμαμόνοτονκαλοκαίρικαιτονχειμώνα 3 =Απενεργοποιημένοπρόγραμμα,συνεχήςλειτουργίαeconomyτόσοτοκαλοκαίριόσοκαιτονχειμώνα

4. Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότομενού.

Γιαναρυθμίσετετοαυτόματοεβδομαδιαίοπρόγραμμα,προχωρήστεόπωςπεριγράφεταιστηνπαράγραφο«Φάση2.Ρύθμισηαυτόματουεβδομαδιαίου προγράμματος»,επιλέγονταςστοσημείο«1»τοσύμβολοστρόφιγγαςκαιλαμβάνονταςυπόψηότιστοσημείο«3»πρέπειναρυθμιστείηλειτουργίαEC (Economy)ήCO(Comfort)αντίγιατιμήθερμοκρασίας.Τοτηλεχειριστήριοδιαθέτειεβδομαδιαίοωριαίοπρογραμματιστήπουβασίζεταισεδύοεπίπεδα: κατάτηδιάρκειατουεπιπέδουCOMFORT,ολέβηταςδιατηρείτοδοχείοσυλλογήςστηρυθμισμένηθερμοκρασία,ενώκατάτηδιάρκειατουεπιπέδου Economy,ολέβηταςδενπαρέχειζεστόνερόοικιακήςχρήσης.Γιατοντύποτουδοχείουσυλλογής,ανατρέξτεστηντεκμηρίωσητουλέβητα. Προσοχή:Βεβαιωθείτεότιτοτηλεχειριστήριοέχειρυθμιστείστηναυτόματη,χειμερινήλειτουργία. κωδ.3541Z220-Αναθ.05-12/2021

1753.4 Λειτουργίαπροθέρμανσης Αυτήηλειτουργίαενεργοποιείταιμόνοεάνέχειεπιλεγείοαυτόματοςτρόποςλειτουργίαςθέρμανσης. Στηναυτόματηρύθμιση,ηλειτουργίαεπισπεύδειτηνεκκίνησητουσυστήματοςθέρμανσης(όχιπριναπότις00:00τηςίδιαςημέρας),ώστεηθερμοκρασία χώρουπουέχειρυθμιστείαπότονχρήστηναεπιτευχθείκατάτηνέναρξητηςπρογραμματισμένηςζώνης.Τοτηλεχειριστήριουπολογίζειμιαπρώτηυποθετική ώραπροθέρμανσης:εάνηπρογραμματισμένηθερμοκρασίαχώρουεπιτευχθείπριναπότηνυπολογισμένηώρα,ηώραπροθέρμανσηςμειώνεταικαι αντίστροφα.Μεαυτόντοντρόπο,πραγματοποιείταιαυτόματηεκμάθηση,ώστενακαθοριστείτομικρότεροαπαιτούμενοχρονικόδιάστημαπροθέρμανσης. Επίσης,το τηλεχειριστήριοπροσφέρει τηδυνατότητα ρύθμισηςσταθερής κλίμακαςπροθέρμανσης: σεαυτήν τηνπερίπτωση, ηθερμοκρασία χώρου αυξάνεταικατά3°Cτηνώρα. Επομένως,είναισημαντικότοαυτόματοπρόγραμμαθέρμανσηςναπρογραμματίζεταιανάλογαμετηνώρακατάτηνοποίααπαιτείταιηθέρμανσηκαιόχι μεβάσητηνεπιθυμητήώραεκκίνησηςτουσυστήματοςθέρμανσης. Ακολουθήστετιςπαρακάτωοδηγίεςγιαναενεργοποιήσετεήνααπενεργοποιήσετεαυτήντηλειτουργία.

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστεεπανειλημμένατοπλήκτρο μέχριναεμφανιστείηπαράμετροςP2.

Ρυθμίστε την τιμή 0 χρησιμοποιώντας τα πλήκτρα / για να απενεργοποιήσετε την προθέρμανση. Ρυθμίστε την τιμή 1 χρησιμοποιώνταςταπλήκτρα / γιαναενεργοποιήσετετηναυτόματηπροθέρμανση.Ρυθμίστετηντιμή2χρησιμοποιώντας ταπλήκτρα / γιαναενεργοποιήσετετηνπροθέρμανσημεσταθερήκλίμακα3°Cτηνώρα.

4. Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότομενού.

Κατάτηδιάρκειατηςλειτουργίαςπροθέρμανσης,τοσύμβολο°Cτηςθερμοκρασίαςχώρουαναβοσβήνει. Ηλειτουργίαπροθέρμανσηςτερματίζεταιότανηδιαφοράμεταξύτηςπρογραμματισμένηςθερμοκρασίαςχώρουκαιτηςπραγματικήςείναικάτωαπό0,5°C. κωδ.3541Z220-Αναθ.05-12/2021

1763.5 Μέγιστοςαριθμόςημερήσιωνωριαίωνζωνών Τοπρόγραμμαθέρμανσηςπροβλέπει6ημερήσιεςωριαίεςζώνεςτουεπιπέδουθερμοκρασίας,οιοποίεςαριθμούνταιαπότο1έωςτο6.Όταναπαιτείται, μπορείτενατιςμειώσετεστις2ζώνεςτουλάχιστον.

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστετοπλήκτρο μέχριναεμφανιστείηπαράμετροςP3.

Πατήστεταπλήκτρα / γιανατροποποιήσετετοναριθμόημερήσιωνωριαίωνζωνώναπό2σε6.

4. Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότομενού.

3.6 Ελάχιστηθερμοκρασίαθέρμανσης

Ακολουθήστετιςπαρακάτωοδηγίεςγιαναρυθμίσετετηνελάχιστητιμήνερούτουκυκλώματοςθέρμανσηςανά1°C.

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστεεπανειλημμένατοπλήκτρο μέχριναεμφανιστείηπαράμετροςP4.

Πατήστεταπλήκτρα / γιαναρυθμίσετετηνπαράμετροανά1°C.Ότανκρατήσετεπατημένοτοπλήκτρο,ητιμήαλλάζει

4. Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότομενού.

1773.7 Πλήρωσηεγκατάστασης Αυτήηλειτουργίαδιαχειρίζεταιτοντρόπολειτουργίαςτηςηλεκτρικήςδιάταξηςγιατηνπλήρωσητουυδραυλικούκυκλώματοςσεσυγκεκριμέναμοντέλαλέβητα.

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστεεπανειλημμένατοπλήκτρο μέχριναεμφανιστείηπαράμετροςP5.

Ρυθμίστετηντιμή0χρησιμοποιώνταςταπλήκτρα / γιανααπενεργοποιήσετετηνηλεκτρικήδιάταξηγιατηνπροθέρμανση.Ρυθμίστετηντιμή1 χρησιμοποιώνταςταπλήκτρα / γιαναενεργοποιήσετετηχειροκίνητηπλήρωσηεγκατάστασης.Ρυθμίστετηντιμή2χρησιμοποιώνταςταπλήκτρα / γιαναενεργοποιήσετετηναυτόματηπλήρωσηεγκατάστασης.

4. Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότομενού.

Προσοχή:Ρυθμίστεστηνπλακέταελέγχουλέβητατηχειροκίνητηπλήρωση.Στηχειροκίνητηλειτουργίακαιστηνπερίπτωσηστηνοποίαοαισθητήρας πουέχειεγκατασταθείστονλέβηταανιχνεύσειανεπαρκήπίεση,στηνοθόνηθαεμφανιστείτοεικονίδιοbarπουαναβοσβήνει.Ότανπατήσετετοπλήκτρο ,θαενεργοποιηθείησχετικήηλεκτροβαλβίδα.Κατάτηνπλήρωσητηςεγκατάστασης,χειροκίνητηήαυτόματη,τοεικονίδιοbarανάβεισταθερά. Όταναποκατασταθείηονομαστικήπίεση,τοτηλεχειριστήριοθαεπιστρέψειστηνκανονικήπροβολή.

3.8 Επιλογήμονάδαςμέτρησηςθερμοκρασίας

Ακολουθήστετιςπαρακάτωοδηγίεςγιαναχρησιμοποιήσετετοτηλεχειριστήριοστηρύθμιση°Cή°F.

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστεεπανειλημμένατοπλήκτρο μέχριναεμφανιστείηπαράμετροςP6.

Ρυθμίστετηντιμή0χρησιμοποιώνταςταπλήκτρα / γιαναεπιλέξετετηρύθμιση°C. Ρυθμίστετηντιμή1χρησιμοποιώνταςταπλήκτρα / γιαναεπιλέξετετηρύθμιση°F.

4. Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότομενού.

1783.9 Διόρθωσημέτρησηςθερμοκρασίαςχώρου Ακολουθήστετιςπαρακάτωοδηγίεςγιαναδιορθώσετετημέτρησητηςθερμοκρασίαςχώρουμεταξύ–2°Cκαι+2°Cανά0,1°C.

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστεεπανειλημμένατοπλήκτρο μέχριναεμφανιστείηπαράμετροςP7.

Χρησιμοποιήστεταπλήκτρα / γιαναρυθμίσετετηνπαράμετροανά0,1°C.

4. Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότομενού.

3.10 Είσοδοςτηλεφωνικήςεπαφής

Όσοδιάστημαητηλεφωνικήεπαφήπαραμένειανοικτή,διασφαλίζεταιηκανονικήλειτουργίατουτηλεχειριστηρίου.Τοκλείσιμοαυτήςτηςεπαφής,τοοποίο υποδεικνύεταιστηνοθόνημετασύμβολα< >,μπορείναχρησιμοποιηθείώστετοτηλεχειριστήριονααπενεργοποιήσειυποχρεωτικάτηθέρμανσηήνα ρυθμίσειυποχρεωτικάτηθερμοκρασίαχώρουσεσταθερή,προκαθορισμένητιμή. Ακολουθήστετιςπαρακάτωοδηγίεςγιαναρυθμίσετετιςδύολειτουργίες.

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστεεπανειλημμένατοπλήκτρο μέχριναεμφανιστείηπαράμετροςP8.

Ρυθμίστετηντιμή0χρησιμοποιώνταςταπλήκτρα / γιανααπενεργοποιήσετετηθέρμανσημετοκλείσιμοτηςεπαφής. Ρυθμίστετηντιμή1χρησιμοποιώνταςταπλήκτρα / γιαναρυθμίσετετηθερμοκρασίαχώρουσεσταθερή,προκαθορισμένη τιμή(μέσωτηςεπόμενηςπαραμέτρουP9)μετοκλείσιμοτηςεπαφής.

4. Πατήστετοπλήκτρο .

5. ΣτηνοθόνηεμφανίζεταιηπαράμετροςP9.

179 Επιλέξτετηντιμήθερμοκρασίαςχώρουπουθαρυθμίσειτοτηλεχειριστήριομετοκλείσιμοτηςεπαφής(στηνπερίπτωσηστηνοποίαη παράμετροςP8έχειρυθμιστείστηντιμή1)πατώνταςταπλήκτρα / σεβήματατου0,1°C.Ότανκρατήσετεπατημένοτο πλήκτρο,ηθερμοκρασίααλλάζειγρήγορα.

6. Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότομενού.

Ητροποποίησητουτρόπουλειτουργίαςτουτηλεχειριστηρίουμετοάνοιγμαήτοκλείσιμοτηςτηλεφωνικήςεπαφήςμπορείναγίνεισεμέγιστοχρονικό διάστημα60δευτερολέπτων.

3.11 Τύποςπρωτοκόλλου

Ακολουθήστετιςπαρακάτωοδηγίεςγιαναεπαληθεύσετετοντύποτουπρωτοκόλλουπουχρησιμοποιείται.

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστετοπλήκτρο μέχριναεμφανιστείηπαράμετροςOT.

4. Βεβαιωθείτεότιέχειρυθμιστείστηντιμή«1».

3.12 Ρύθμισημέγ.τιμήςCHκαιρύθμισηDHW

Ακολουθήστετιςπαρακάτωοδηγίεςγιαναεπαληθεύσετεεάνείναιδυνατήτόσοηανάγνωσηόσοκαιηκαταχώρισητωνρυθμίσεωντουσημείουρύθμισης θέρμανσηςκαινερούοικιακήςχρήσηςστονλέβητα(0=προεπιλογή)ήμόνοηκαταχώριση(1).

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστεεπανειλημμένατοπλήκτρο μέχριναεμφανιστείηπαράμετροςFS.

4. Βεβαιωθείτεότιέχειρυθμιστείστηντιμή«1».

1803.13 Αντίθεση(γιαεκδόσειςμεοπίσθιοφωτισμό) Γιανατροποποιήσετετηναντίθεσητηςοθόνης,ακολουθήστετιςπαρακάτωοδηγίες.

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστεεπανειλημμένατοπλήκτρο μέχριναεμφανιστείηπαράμετροςD1.

4. Πατήστεταπλήκτρα / γιαναρυθμίσετετηναντίθεση.

3.14 Διάρκειαφωτισμού(γιαεκδόσειςμεοπίσθιοφωτισμό)

Γιανατροποποιήσετετηδιάρκειατουοπίσθιουφωτισμού,ακολουθήστετιςπαρακάτωοδηγίες

1. Πατήστετοπλήκτρο για3δευτερόλεπτα.

2. ΣτηνοθόνηεμφανίζεταιηπαράμετροςCU.

3. Πατήστεεπανειλημμένατοπλήκτρο μέχριναεμφανιστείηπαράμετροςD2.

4. Πατήστεταπλήκτρα / γιανατροποποιήσετετηδιάρκειασεδευτερόλεπτα.

4.1 Μενούπληροφοριών

Τοτηλεχειριστήριομπορείναστείλειστονχρήστηορισμένεςπληροφορίεςσχετικάμετηνκατάστασητουλέβητα.Μεκάθεπάτηματουπλήκτρου εμφανίζονταικυκλικάοιπαρακάτωπληροφορίες: T1 Θερμοκρασίανερούπαροχήςκυκλώματοςθέρμανσης T2 Θερμοκρασίαζεστούνερούοικιακήςχρήσης T3 Θερμοκρασίανερούεπιστροφήςκυκλώματοςθέρμανσης(μόνογιαλέβητεςπουδιαθέτουναισθητήρα) T4 Σημείορύθμισηςθερμοκρασίαςνερούπαροχήςπουυπολογίζεταιαπότοτηλεχειριστήριο P5 Τρέχουσαισχύςκαυστήρα F6 Τρέχουσαταχύτηταανεμιστήρα(μόνογιαλέβητεςσυμπύκνωσης) F7 Τρέχουσαπαροχήζεστούνερούοικιακήςχρήσης(μόνογιαλέβητεςάμεσηςλειτουργίαςμεροόμετρο)

Τρέχουσαπίεσηεγκατάστασης(μόνογιαλέβητεςμεαισθητήραπίεσης)

τηλεχειριστηρίου V Έκδοσηλογισμικούτηλεχειριστηρίου Πατήστεέναοποιοδήποτεάλλοπλήκτρογιαέξοδοαπότομενού.

4.2 Διακοπήτάσηςτροφοδοσίας

Τοτηλεχειριστήριο απομνημονεύει τοντρόπο λειτουργίας καιενημερώνει το ημερολόγιο(ημέρα,ώρα και λεπτά)σε περίπτωση διακοπήςτης τάσης τροφοδοσίας.Τοχρονικόδιάστημαεφεδρικούφορτίουείναιτουλάχιστον5ώρες(εγγυημένομόνοστηνπερίπτωσηπουτοτηλεχειριστήριοπαραμείνει ηλεκτρικάτροφοδοτούμενογιαχρονικόδιάστημαέως1ώρας). Σεαντίθετηπερίπτωση,απαιτείταιεκνέουρύθμισητηςτρέχουσαςημέρας,τηςώραςκαιτωνλεπτώνκαι,στησυνέχεια,τουτρόπουλειτουργίας. κωδ.3541Z220-Αναθ.05-12/2021

1824.3 Διαγνωστικόςέλεγχος Τοτηλεχειριστήριοελέγχειδιαρκώςτηνκατάστασητουλέβητακαιεπισημαίνειτυχόνδυσλειτουργίεςενεργοποιώνταςστηνοθόνητοεικονίδιοσυναγερμού καιένανσυγκεκριμένοκωδικόσφάλματος:γιατηνπεριγραφήτηςδυσλειτουργίας,ανατρέξτεστηντεκμηρίωσητουλέβητα. Υπάρχουνδυσλειτουργίεςπουπροκαλούνμόνιμεςεμπλοκές(επισημαίνονταιμετηνένδειξη «A» και το σύμβολο ):γιααποκατάστασητης λειτουργίας,πατήστετοκουμπί

Άλλεςδυσλειτουργίεςπροκαλούνπροσωρινέςεμπλοκές(επισημαίνονταιμετηνένδειξη«F»),οιοποίεςαποκαθίστανταιαυτόματαμόλιςητιμήεπανέλθει στοκανονικόεύροςλειτουργίαςτουλέβητα.

4.4 Βλάβηανιχνευτήθερμοκρασίαςχώρου

Στηνπερίπτωσηπουεντοπιστείβλάβητουανιχνευτήθερμοκρασίαςχώρουτουτηλεχειριστηρίου,ηοθόνηενεργοποιείτηδυσλειτουργίαE92καιτοσύμβολο .Ηθέρμανσηαπενεργοποιείται.

4.5 Βλάβηανιχνευτήεξωτερικήςθερμοκρασίας

Στηλειτουργίαμεταβλητήςθερμοκρασίαςκαιστηνπερίπτωσηπουεντοπιστείβλάβητου(προαιρετικού)ανιχνευτήεξωτερικήςθερμοκρασίας,ηοθόνη ενεργοποιείτηδυσλειτουργίαE93καιτοσύμβολο .Ηθερμοκρασίαρύθμισηςορίζεταισταθεράστηντιμή«ρύθμισηςθερμοκρασίαςθέρμανσης». Γιανααντιμετωπιστείηδυσλειτουργία,αποκαταστήστετηβλάβητουεξωτερικούανιχνευτήήαπενεργοποιήστετηρύθμισημεταβλητήςθερμοκρασίας.

4.6 Επαναφοράεργοστασιακώνρυθμίσεων

Προσοχή!Μεαυτήντηδιαδικασία,εκτελείταιεπαναφοράόλωντωνπαραμέτρωντουτηλεχειριστηρίουστιςεργοστασιακέςτιμές.Επομένως,απαιτείται επανάληψητηςδιαδικασίαςπουαφοράτοαυτόματοεβδομαδιαίοπρόγραμμακαιεκνέουρύθμισητωνπαραμέτρωνχρήστη. Πατήστεταυτόχρονατα

για10δευτερόλεπτα:εμφανίζεταιαποκλειστικάηένδειξηREπουαναβοσβήνει.Εάναφήσετεταπλήκτρα οποιαδήποτεστιγμήπριναπότηλήξητουδιαστήματος10δευτερολέπτων,ηδιαδικασίαδιακόπτεται.Ωστόσο,μετάτηνεπαναφορά,τοτηλεχειριστήριο ενεργοποιείόλατασύμβολατηςοθόνης. κωδ.3541Z220-Αναθ.05-12/2021

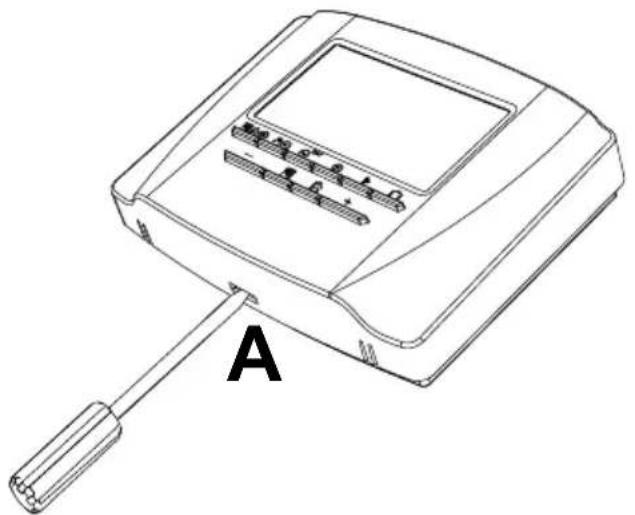

1834.7 Εγκατάσταση Τοτηλεχειριστήριοπρέπειναστερεώνεταιστοντοίχο,σεύψοςπερίπου1,5mαπότοδάπεδο,μακριάαπόπόρτες,παράθυραήπηγέςθερμότηταςπου μπορείναεπηρεάσουντηθερμοκρασίαχώρου.Πριναπότηνεγκατάσταση,διακόψτετηνηλεκτρικήτροφοδοσίατουλέβητα.Αφαιρέστετοπάνωτμήματου τηλεχειριστηρίουχρησιμοποιώνταςωςμοχλόένακατσαβίδικαιτοποθετώνταςτοστασημείαΑ.Στησυνέχεια,στερεώστεστοντοίχο,μετοπαρεχόμενοσετ βιδώνστερέωσης,τοπίσωτμήματουτηλεχειριστηρίου,φροντίζονταςναπεράσετετους2αγωγούςστοεσωτερικότωνοπώνπουβρίσκονταιπάνωαπό τουςακροδέκτες.Χρησιμοποιήστετουςακροδέκτες«COM»γιατηνηλεκτρικήσύνδεση.Στηνπερίπτωσηπουαπαιτείταισύνδεσητηςτηλεφωνικήςεπαφής (καθαρήςεπαφής),χρησιμοποιήστετουςακροδέκτες«AUX».Τοποθετήστεξανάτομπροστινότμήματουτηλεχειριστηρίου

Χρησιμοποιήστε διπολικό καλώδιο (2x0,75mm2, 2x2,5mm2 το μέγ.) και φροντίστε να μην περνάει από το ίδιο σημείο με τα καλώδια τροφοδοσίας δικτύου. Το μέγιστο μήκος καλωδίου δεν πρέπει να υπερβαίνει τα 50m. κωδ.3541Z220-Αναθ.05-12/2021

1845. ΤΕΧΝΙΚΑΧΑΡΑΚΤΗΡΙΣΤΙΚΑΚΑΙΠΡΌΕΠΙΛΕΓΜΕΝΕΣΡΥΘΜΙΣΕΙΣ Ρύθμισηώρας 12:00 Ρύθμισηημέρας Day1=Δευτέρα Τρόποςλειτουργίας Αυτόματος Χειροκίνητηθερμοκρασίαθέρμανσης 20°C Θερμοκρασίαπροστασίαςχώρουαπότονπαγετό 5°C CU Καμπύληαντιστάθμισης 0=Απενεργοποίηση OF Παράλληλημετακίνησητωνκαμπυλών 30°C P1 Ενεργοποίησηπρογραμματισμούνερούοικιακήςχρήσης 0=Απενεργοποίηση P2 Λειτουργίαπροθέρμανσης 0=Απενεργοποίηση P3 Μέγιστοςαριθμόςημερήσιωνωριαίωνζωνών 6 P4 Ελάχιστηθερμοκρασίαθέρμανσης - P5 Πλήρωσηεγκατάστασης 0=Απενεργοποίηση P6 Επιλογήμονάδαςμέτρησηςθερμοκρασίας 0=°C P7 Διόρθωσημέτρησηςθερμοκρασίαςχώρου 0 P8 Επιλογήλειτουργίαςεισόδουτηλεφωνικήςεπαφής 0=Απενεργοποίησηθέρμανσης P9 Χειροκίνητηθερμοκρασίαμετοκλείσιμοτηςεισόδουτηλεφωνικήςεπαφής 20°C OT ΤύποςπρωτοκόλλουεπικοινωνίαςOpenTherm 1 FS Υποχρεωτικήρύθμισηθερμοκρασίαςπαροχήςνερούοικιακούχρήσης 0 D1 ΕπίπεδοαντίθεσηςLCD(μόνογιαεκδόσειςμεοπίσθιοφωτισμό) 2 D2 Διάρκειαοπίσθιουφωτισμού(μόνογιαεκδόσειςμεοπίσθιοφωτισμό) 10 κωδ.3541Z220-Αναθ.05-12/2021

185EL Σύμφωναμετονκανονισμό811/2013,ηκατηγορίατηςδιάταξηςελέγχουθερμοκρασίαςείναι:

Συμβολήεποχιακήςενεργειακήςαπόδοσης θέρμανσηςχώρου

V +3% Κιττηλεχειριστηρίουμεχρονοδιακόπτη VI +4% Κιττηλεχειριστηρίουμεχρονοδιακόπτησυνδεδεμένομεεξωτερικόανιχνευτή,εγκατάσταση σελέβηταμεκαυστήραρυθμιζόμενηςλειτουργίας VIII +5% Κιτδιαχειριστήζωνώνσυνδεδεμένομε3κιττηλεχειριστηρίουμεχρονοδιακόπτη, εγκατάστασησελέβηταμεκαυστήραρυθμιζόμενηςλειτουργίας κωδ.3541Z220-Αναθ.05-12/2021
