ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Atlas D Eco K Unit FERROLI

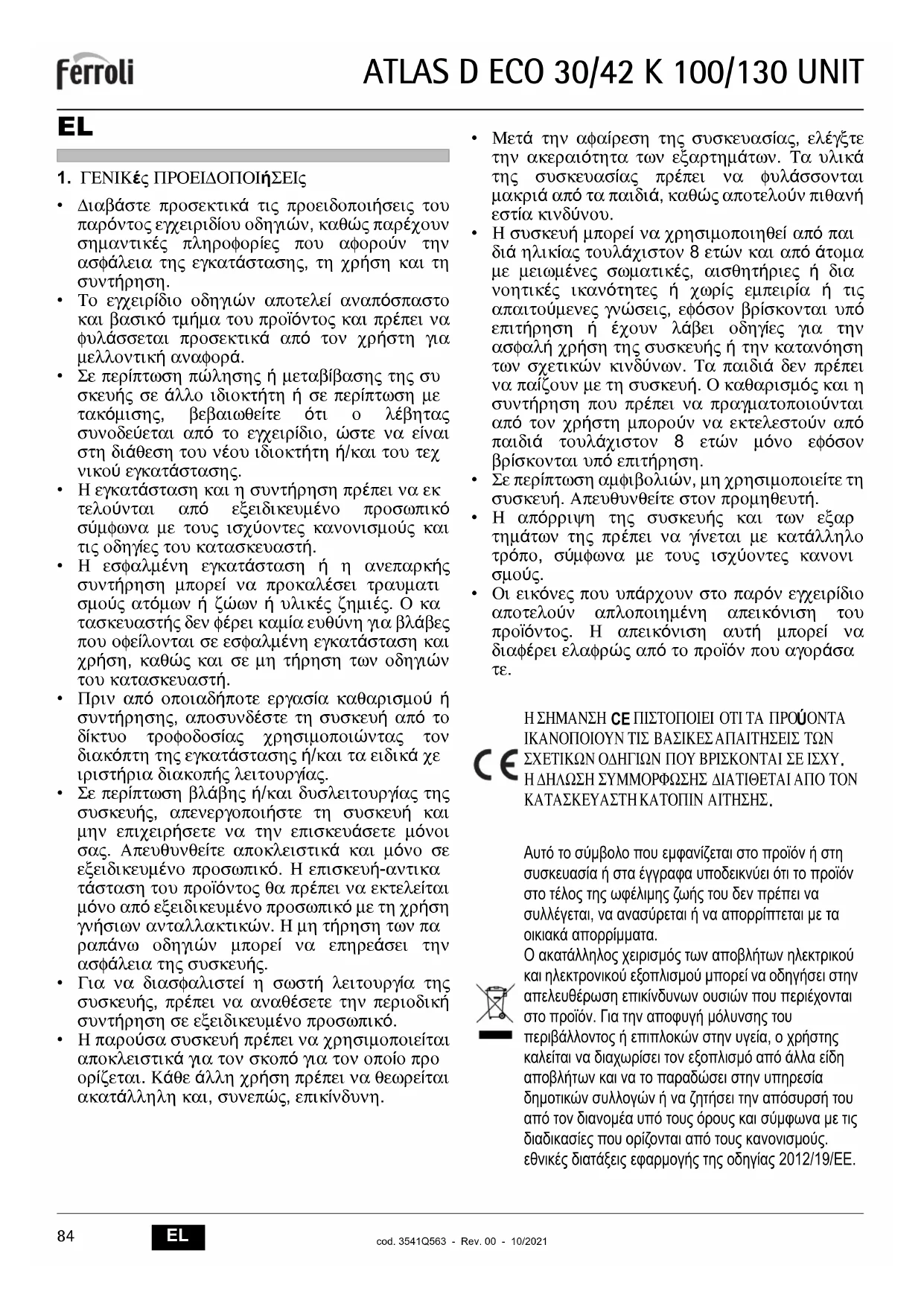

1. ΓΕΝΙΚές ΠΡΟΕΙΔΟΠΟΙήΣΕΙς

• Διαβάστε προσεκτικά τις προειδοποιήσεις του παρόντος εγχειριδίου οδηγιών, καθώς παρέχουν σημαντικές πληροφορίες που αφορούν την ασφάλεια της εγκατάστασης, τη χρήση και τη συντήρηση.
  • Το εγχειρίδιο οδηγιών αποτελεί αναπόσπαστο και βασικό τμήμα του προϊόντος και πρέπει να φυλάσσεται προσεκτικά από τον χρήστη για μελλοντική αναφορά.
• Σε περίπτωση πώλησης ή μεταβίβασης της συ σκευής σε άλλο ιδιοκτήτη ή σε περίπτωση με τακόμισης, βεβαιωθείτε ότι ο λέβητας συνοδεύεται από το εγχειρίδιο, ώστε να είναι στη διάθεση του νέου ιδιοκτήτη ή/και του τεχ νικού εγκατάστασης.
• Η εγκατάσταση και η συντήρηση πρέπει να εκ τελούνται από εξειδικευμένο προσωπικό σύμφωνα με τους ισχύοντες κανονισμούς και τις οδηγίες του κατασκευαστή.
• Η εσφαλμένη εγκατάσταση ή η ανεπαρκής συντήρηση μπορεί να προκαλέσει τραυματι σμούς ατόμων ή ζώων ή υλικές ζημιές. Ο κα τασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε εσφαλμένη εγκατάσταση και χρήση, καθώς και σε μη τήρηση των οδηγών του κατασκευαστή.
  • Πριν από οποιαδήποτε εργασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το δίκτυο τροφοδοσίας χρησιμοποιώντας τον διακόπτη της εγκατάστασης ή/και τα ειδικά χε ιριστήρια διακοπής λειτουργίας.
• Σε περίπτωση βλάβης ή/και δυσλειτουργίας της συσκευής, απενεργοποιήστε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε μόνο σας. Απευθυνθείτε αποκλειστικά και μόνο σε εξειδικευμένο προσωπικό. Η επισκευή-αντικα τάσταση του προϊόντος θα πρέπει να εκτελείται μόνο από εξειδικευμένο προσωπικό με τη χρήση γνήσιων ανταλλακτικών. Η μη τήρηση των πα ραπάνω οδηγιών μπορεί να επηρεάσει την ασφάλεια της συσκευής.
• Για να διασφαλιστεί η σωστή λειτουργία της συσκευής, πρέπει να αναθέσετε την περιοδική συντήρηση σε εξειδικευμένο προσωπικό.

• Η παρούσα συσκευή πρέπει να χρησιμοποιείται αποκλειστικά για τον σκοπό για τον οποίο προ ορίζεται. Κάθε άλλη χρήση πρέπει να θεωρείται ακατάλληλη και, συνεπώς, επικίνδυνη.

• Μετά την αφαίρεση της συσκευασίας, ελέγξτε την ακεραιότητα των εξαρτημάτων. Τα υλικά της συσκευασίας πρέπει να φυλάσσονται μακριά από τα παιδιά, καθώς αποτελούν πιθανή εστία κινδύνου.

• Η συσκευή μπορεί να χρησιμοποιηθεί από παι διά ηλικίας τουλάχιστον 8 ετών και από άτομα με μειωμένες σωματικές, αισθητήριες ή δια νοητικές ικανότητες ή χωρίς εμπειρία ή τις απαιτούμενες γνώσεις, εφόσον βρίσκονται υπό επιτήρηση ή έχουν λάβει οδηγίες για την ασφαλή χρήση της συσκευής ή την κατανόηση των σχετικών κινδύνων. Τα παιδιά δεν πρέπει να παιζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση που πρέπει να πραγματοποιούνται από τον χρήστη μπορούν να εκτελεστούν από παιδιά τουλάχιστον 8 ετών μόνο εφόσον βρίσκονται υπό επιτήρηση.
• Σε περίπτωση αμφιβολιών, μη χρησιμοποιείτε τη συσκευή. Απευθυνθείτε στον προμηθευτή.
• Η απόρριψη της συσκευής και των εξαρ τημάτων της πρέπει να γίνεται με κατάλληλο τρόπο, σύμφωνα με τους ισχύοντες κανονι σμούς.
• Οι εικόνες που υπάρχουν στο παρόν εγχειρίδιο αποτελούν απλοποιημένη απεικόνιση του προϊόντος. Η απεικόνιση αυτή μπορεί να διαφέρει ελαφρώς από το προϊόν που αγοράσα τε.

Η ΣΗΜΑΝΣΗ ΚΕ ΠΙΣΤΟΠΟΙΕΙ ΟΤΙ ΤΑ ΠΡΟύΝΤΑ ΙΚΑΝΟΠΟΙΟΥΝ ΤΙΣ ΒΑΣΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΤΩΝ

CE ΣΧΕΤΙΚΩΝ ΟΔΗΓΙΩΝ ΠΟΥ ΒΡΙΣΚΟΝΤΑΙ ΣΕ ΙΣΧΥ. Η ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΔΙΑΤΙΘΕΤΑΙ ΑΠΟ ΤΟΝ ΚΑΤΑΣΚΕΥΑΣΤΗ ΚΑΤΟΠΙΝ ΑΙΤΗΣΗΣ.

Αυτό το σύμβολο που εμφανίζεται στο προϊόν ή στη συσκευασία ή στα έγγραφα υποδεικνύει ότι το προϊόν στο τέλος της ωφέλιμης ζωής του δεν πρέπει να συλλέγεται, να ανασύρεται ή να απορρίπτεται με τα οικιακά απορρίμματα.

Ο ακατάλληλος χειρισμός των αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορεί να οδηγήσει στην απελευθέρωση επικίνδυνων ουσιών που περιέχονται στο προϊόν. Για την αποφυγή μόλυνσης του περιβάλλοντος ή επιπλοκών στην υγεία, ο χρήστης καλείται να διαχωρίσει τον εξοπλισμό από άλλα είδη αποβλήτων και να το παραδώσει στην υπηρεσία δημοτικών συλλογών ή να ζητήσει την απόσυρσή του από τον διανομέα υπό τους όρους και σύμφωνα με τις διαδικασίες που ορίζονται από τους κανονισμούς. εθνικές διατάξεις εφαρμογής της οδηγίας 2012/19/ΕΕ.

1. ΟΔΗΓΙΕς ΧΡήΣΗς

2.1 Παρουσίαση

Αγαπητέ Πελάτη,

Σας ευχαριστούμε που επιλέξατε ένων λέβητα FERROLI προηγμένης σύλληψης, πρωτοποριακής τεχνολογίας, υψηλής ωξιωποτίας και κατωσκευστικής πούτητας. Σας παρακολούμε να διαβάσετε προσεκτικά το παρόν εγχειρίδιο καθώς παρέχει ση μαντικές οδηήες που αφορούν την ασφαλή εγκατάσταση, χρήση και συντήρηση.

ATLAS D ECO 30/42 K 100/130 UNIT πρόκειται για μία γεννήτρια θερμότητας υψηλής απόδοσης. για την παραγωγή ζεστού νερού χρήσης και για τη θέρμανση, που λειτουργει με έναν καυστήρα πετρελαίου. Το σώμα του λέβητα αποτελείται από χυτοσιόηρά στοι χεία συναρμολογημένα με αμφικωνικά στοιχεία και χαλύβδινους εντατήρες που τοπο θετούνται πάνω από έναν εφυαλωμένο θερμαντήρα ταχείας αποταμίευσης για το ζεστό νερό χρήσης. ο οποίος προστατε ύεται από τη διάβρωση με άνοδο μαγνησίου. Το σύστη μα ελέγχου διαθέτει μικροπεπεξεργαστή με ψηφιακή διεπασή προηγμένων λειτουργών θερμορύθμισης.

2.2 Πίνακος χειριστηρίου

Πίνακος

11 12 1 14 2 19 15 5 16 88°C ecomfort -88°C bar 27 26 24 3 25 23 4 22 21 20 18 17 6 8 eco comfort mode on off r es et

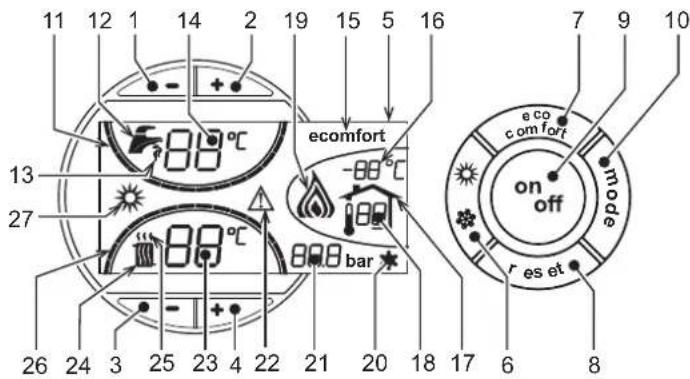

εικ. 1 - Πίνακας χειριστηρίων

Επεξήγηση συμβόλων πίνοκα

1 = Κουμπί μείωσης ρύθμισης θερμοκρασίας ζεστού νερού οικιακής χρήσης

2 = Κουμπί αὐξησης ρύθμισης θερμοκρασίας ζεστού νερού οικιακής χρήσης

3 = Κουμπί μείωσης ρύθμισης θερμοκρασίας εγκατάστασης θέρμανσης

4 = Κουμπί αύξησης ρύθμισης θερμοκρασίας εγκατάστασης θέρμανσης

5 = Οθόνη

6 = Κουμπί επιλογής θερινής / χειμερινής λειτουργίας

7 = Κουμπί επιλογής λειτουργίας Economy / Comfort

8 = Κουμπί επαναφοράς

9 = Κουμπί ενεργοποίησης / απενεργοποίησης συσκευής

10 = Κουμπί μενού «Μεταβλητή θερμοκρασία»

11 = Ένδειξη επίτευξης ρυθμισμένης θερμοκρασίας ζεστού νερού οικιακής χρήσης

12 = Σύμβολο ζεστού νερού οικιακής χρήσης

13 = Ένδειξη λειτουργίας νερού οικιακής χρήσης

14 = Ρύθμιση / θερμοκρασία εξόδου ζεστού νερού οικιακής χρήσης

15 = Ένδειξη λειτουργίας Eco (Economy) ή Comfort

16 = Θερμοκρασία εξωτερικού αισθητήρα (με προαιρετικό εξωτερικό ανιχνευτή)

17 = Εμφανίζεται όταν συνδεθεί ο εξωτερικός ανιχνευτής ή ο απομακρυσμένος χρονοθερμοστάτης (προαιρετικοί)

18 = Θερμοκρασία περιβάλλοντος (με προαιρετικό απομακρυσμένο χρονοθερμο στάτη)

19 = Ένδειξη αναμμένου καυστήρα

20 = Ένδειξη λειτουργίας προστασίας από τον παγετό

21 = Ένδειξη πίεσης εγκατάστασης θέρμανσης

22 = Ένδειξη δυσλειτουργίας

23 = Ρύθμιση / θερμοκρασία παροχής θέρμανσης

24 = Σύμβολο θέρμανσης

25 = Ένδειξη λειτουργίας θέρμανσης

26 = Ένδειξη επίτευξης ρυθμισμένης θερμοκρασίας παροχής θέρμανσης

27 = Ένδειξη θερινής λειτουργίας

Ενδείξεις κατά τη διάρκεια της λειτουργίας

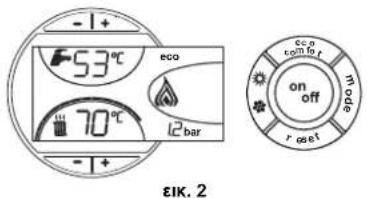

Θέρμανση

Η εντολή θέρμανσης (μέσω θερμοστάτη χώρου ή απομακρυσμένου χρονοθερμοστάτη) υποδεικγύεται από το σύμβολο ζεστού αέρα που αναβοσβήνει πάνω από το καλοριφέρ (λεπτ. 24 κοι 25 - fig. 1).

Οι ενδείξεις διαβάθμισης της θέρμανσης (λεπτ. 26 - fig. 1) ανάβουν διαδοχικά όσο αυ ξάνεται η θερμοκρασία του αισθητήρα θέρμανσης έως την επιλεγμένη τιμή.

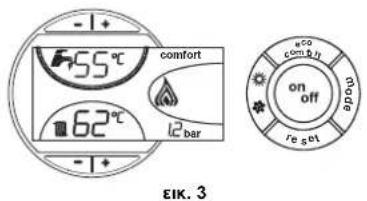

Νερό οικιοκής χρήσης (Comfort)

II εντολή για νερό οικιακής χρήσης (ανοήνοντας μια βρύση ζεστού νερού οικιακής χρήσης) υποδεικνύεται από το σύμβολο ζεστού νερού που αναβοσβήνει κάτω από τη βρύση (λεπτ. 12 και 13 - fig. 1). Βεβαιωδείτε ότι η λειτουργία Comfort είναι ενεργο ποιημένη (λεπτ. 15 - fig. 1)

Οι ενδείξεις διαβάθμισης του νερού οικιακής χρήσης (λεπτ. 11 - fig. 1) ανάβουν διαδο χικά όσο αυξάνεται η θερμοκρασία του αισθητήρα νερού οικιακής χρήσης έως την επιλεγμένη τιμή.

-1+ 55°C comfort 62°C 12 bar -1+ εK. 3 on off reset eco com & h apou

Εξαίρεση μπόιλερ (economy)

Ο χρήστης μπορεί να διακόψει τη θέρμανση/διατήρηση της θερμοκρασίας του μπόιλερ. Στην περίπτωση αυτή δεν υπάρχει παραγωγή ζεστού νερού χρήστης.

Όταν η θέρμανση του μπόιλερ είναι ενεργή (προεπιλογή), στην οθόνη είναι ενεργό το σύμβολο COMFORT (λεπτομ. 15 - fig. 1), ενώ όταν είναι απενεργοποιημένη, στην οθόνη ενεργοποιείται το σύμβολο ECO (λεπτ. 15 - fig. 1)

Το μπόλερ μπορεί να απενεργοποιηθεί από το χρήστη (λειτουργία ΕΖΟ) πατώντας το κουμπί εκο/comfort (λεπτ. 7 - fig. 1). Για την ενεργοποίηση της λειτουργίας COMFORT πατήστε εκ νέου το κουμπί εκο/comfort (λεπτ. 7 - fig. 1).

2.3 Everyoloíηση και απεγεργολοίηση

Λέβητας χωρίς ηλεκτρική τροφοδοσία

εικ. 4 - Λέβητας χωρίς ηλεκτρική τροφοδοσία

Διακόπτοντας την τροφοδοσία ηλεκτρικού ρεύματος ή/και αερίου της συσκευής, το σύστημα προστασίας από τον παγετό δεν λειτουργεί. Για να αποφευχθούν βλάβες που οφείλονται στον παγετό σε μεγάλες περιόδους διακοπής χρήσης το χειμώνα, συνιστάται η εκκένωση όλου του νε ρού από το λέβητα, τόσο του νερού οικιακής χρήσης όσο και του νερού της εγκατάστασης. Διαφορετικά, συνι στάται η εκκένωση μόνο του νερού οικιακής χρήσης και η προσθήκη ειδικού αντιψυκτικού στην εγκατάσταση θέρμανσης σύμφωνα με τις οδηγίες στη sez. 3.3.

Ενεργοποίηση λέβητα

• Ανοίξτε τις βαλβίδες διακοπής παροχής καυσίμου. • Συνόέστε τη συσκευή στην ηλεκτρική τροφοδοσία.

εικ. 5 - Ενεργοποίηση λέβητα

• Στα επόμενα 120 δευτερόλεπτα, στην οθόνη εμφανίζεται η ένδειξη FH που υπο δεικνύει τον κύκλο εξαέρωσης της εγκατάστασης θέρμανσης.
  • Στα 5 πρώτα δευτερόλεπτα, στην οθόνη εμφανίζεται επίσης η έκδοση λογισμικού της πλακέτας.
• Όταν στοματήσει να εμφανίζεται η ένδειξη FH, ο λέβητας είναι έτοιμος για αυτόματη λειτουργία κάθε φορά που χρησιμοποιείται ζεστό νερό οικιακής χρήσης ή δίνεται εντολή από το θερμοστάτη χώρου.

Απενεργοποίηση λέβητα

Πατήστε το κουμπί on/off (λεπτ. 9 - fig. 1) για 1 δευτερόλεπτο.

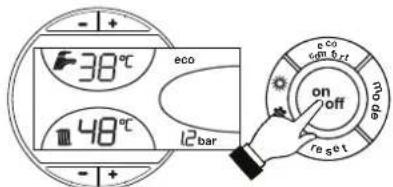

εικ. 6 - Απενεργοποίηση λέβητα

Όταν απενεργοποιηθεί ο λέβητας, η ηλεκτρική τροοδοσία της ηλεκτρονικής πλακέτας συνεχίζεται.

Απενεργοποιείται η λειτουργία νερού οικιακής χρήσης και θέρμανσης. Παραμένει ενεργοποιημένο το σύστημα προστασίας από τον παγετό.

Για να ενεργοποιήσετε ξανά το λέβητα, πατήστε και πάλι το κουμπί on/off (λεπτ. 9 - fig. 1) για 1 δευτερόλεπτο.

-1+ 38°C 48°C eco 12 bar eco cot 5 x t on off no de reset

εικ. 7

Ο λέβητας είναι έτοιμος για άμεση λειτουργία κάθε φορά που χρησιμοποιείται ζεστό νερό οικιακής χρήσης ή δίνεται η εντολή από το θερμοστάτη χώρου.

2.4 Ρυθμίσεις

Επιλογή θερινής/χειμερινής λειτουργίας

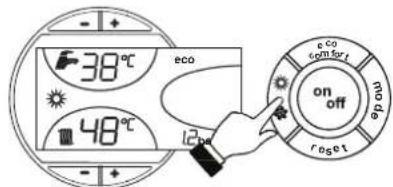

Πατήστε το κουμπί θερινής/χειμερινής λειτουργίας (λεπτ. 6 - fig. 1) για 1 δευτερόλεπτο.

38°C 48°C eco 12 bar Eco Comfort on off Reset

EIK. 8

Στην οθόνη εμφανίζεται το σύμβολο θερινής λειτουργίας (λεπτ. 27 - fig. 1): ο λέβητας ποράγει μόνο ζεστό νερό οικιακής χρήσης. Παραμένει ενεργοποιημένο το σύστημα προστασίας από τον ποχετό.

Για να απενεργοποιήσετε τη θερινή λειτουργία, πατήστε ξανά το κουμπί θερινής/χειμε ρινής λειτουργίας (λεπτ. 6 - fig. 1) για 1 δευτερόλεπτο.

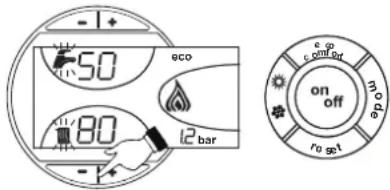

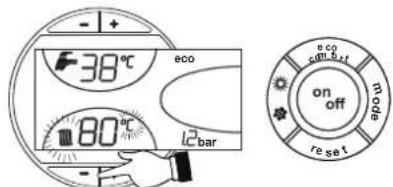

Ρύθμιση θερμοκρασίας θέρμανσης

Χρησιμοποιήστε τα κουμπιά θέρμανσης (λεπτ. 3 και 4 - fig. 1) για να αλλάξετε τη θερ μοκρασία από το ελάχιστο των 30 °C έως το μέγιστο των 80°C.

Ωστόσο, συνιστάται να μην αφήνετε το λέβητα να λειτουργεί κάτω πό τους 45°C.

Ρύθμιση θερμοκρασίας νερού οικιακής χρήσης

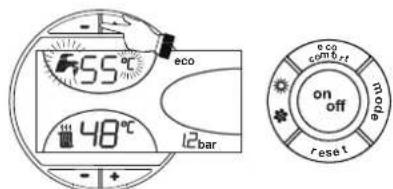

Πατήστε τα κουμπιά νερού οικιακής χρήσης -/+ (λεπτ. 1 και 2 - fig. 1) για να ρυθμίσετε τη θερμοκρασία από τους 10°C το ελάχιστο έως τους 65°C το μέγιστο.

55°C 48°C 12bar Eco comfort on off mode reset

εικ. 10

Ρύθμιση της θερμοκρασίας περιβάλλοντος (με προσωρετικό θερμοστάτη περιβάλλοντος) Επιλέξτε μέσω του θερμοστάτη περιβάλλοντος την επιθυμητή θερμοκρασία στο εσωτε πικό των θερμαινόμενων χώρων. Σε περίπτωση που δεν υπάρχει θερμοστάτης περιβάλ λοντος, ο λέβητας φροντίζει να διατηρεί την εγκατάσταση στην προγραμματισμένη θερμοκρασία κατάθλιψης.

Εύθμιση της θερμοκρασίας περιβάλλοντος (με προαιρετικό εξωτερικό χειριστήριο) Επιλέξτε μέσω του εξωτερικού χειριστηρίου την επιθυμητή θερμοκρασία περιβάλλον τος στο εωστερικό των θερμαινόμενων χώρων. Ο λέβητας ρυθυζεί το νερό της εγκατάστασης αναλόγως με την επιθυμητή θερμοκρασία περιβάλλοντος. Για τη λειτουργία με εξωτερικό χειριστήριο συμβουλευθείτε το σχετικό εγχειρίδιο χρήσης.

Μεταβλητή θερμοκρασία

Οταν γίνεται εγκατάσταση ενός εξωτερικού αισθητήρα (προαιρετικό) στην οθόνη του πίνοκα χειρισμοί (εξάρτ. 5 - fig. 1) εμφανίζεται η τρέχουσα εξωτερική θερμοκρασία σύμφωνα με τη μέτρηση του εξωτερικού αισθητήρα. Το σύστημα ρύθμισης του λέβητα λειτουργεί με "Μεταβλητή θερμοκρασία. Σε αυτή τη λειτουργία, η θερμοκρασία της εγκατάστασης θέρμανσης ρυθμίζεται ανάλοπα με τις εξωτερικές συνθήκες, με τρόπο ώστε να εξασφαλίζεται υψηλού επιπέδου άνεση και εξοικονόμηση ενέργειας καθόλη τη διάρκεια του έτους. Ειδικότερα, αμε αύξηση της εξωτερικής θερμοκρασίας μειώνε ται η θερμοκρασία στην παροχή της εγκατάστασης, με βάση μία καθορισμένη "κομπύλη αντιστάθμισης".

Με ρύθμιση Μεταβλητής Θερμοκρασίας, η θερμοκρασία που επιλέγεται με τα κουμπιά θέρμανσης -/+ (εξαρτ. 3 και 4 - fig. 1) γίνεται η μέγιστη θερμοκρασία παροχής της εγκατάστασης. Συνιστάται η επιλογή της μέγιστης τιμής για να επιτρέπεται στο σύστη μα η ρύθμιση σε όλο το ωφέλιμο πεδίο λειτουργίας.

Ο λέβητας πρέπει να ρυθμίζεται κυτά την εγκατάσταση από εξειδικευμένο προσωπικό. Ενδεχόμενες προσαρμογές μπορούν ωστάσο να γίνουν από το χρήστη για τη βελτίωση των συνθηκών άνεσης.

Καμπύλη αντιστάθμισης και μετατόπιση των καμπυλών

Πατώντας μία οορά το πλήκτρο λειτουργίος (λεπ. 10 - fig. 1) εμφανίζεται η τρέχουσα καμπύλη αντιστάθμισης (fig. 11), την οποία μπορείτε να μεταβάλετε με τα κουμπιά νε ρού οικιακής χρήσης (λεπ. 1 και 2 - fig. 1).

Επιλέξτε την επιθυμητή καμπύλη από 1 έως 10 σύμφωνα με τα χαρακτηριστικά (fig. 13).

Επιλέγοντας την τιμή καμπύλης 0, η ρύθμιση με μετοβλητή θερμοκρασί αοπενεργοποιεί τοι

-1 08 CU oC -11℃ +/-

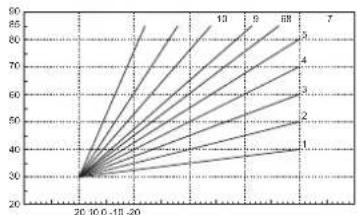

εικ. 11 - Καμπύλη αντιστάθμισης

Πατώντας τα κουμπιά θέρμανσης (λεπτ. 3 και 4 - fig. 1), ενεργοποιείται η παράλληλη μετατόπιση των καμπυλών (fig. 14), οι οποίες μπορούν να τροποποιηθούν με τα κουμ πιά νερού οικιακής χρήσης (λεπτ. 1 και 2 - fig. 1).

30 -11°C 0F atc 40℃ @2000000000 @2000000000 Reset

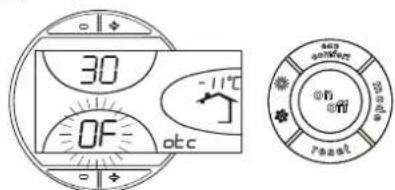

εικ. 12 - Παράλληλη μετατόπιση των καμπυλών

Πατώντας ξανά το κουμπί λειτουργίας (λεπτ. 10 - fig. 1), απενεργοποιείται η λειτουργία ρύθμισης παράλληλων καμπυλών.

Εάν η θερμοκρασία περιβάλλοντος είναι χωμηλότερη από την επιθυμητή, συνιστάται η ρύθμιση καμπύλης ανώτερης τάξης και αντίστροφα. Αυξήστε ή μεώστε την τιμή κατά μία μονάδα και ελέγξτε το αποτέλεσμα στο χώρο.

εικ. 13 - Καμπύλες αντιστάθμισης

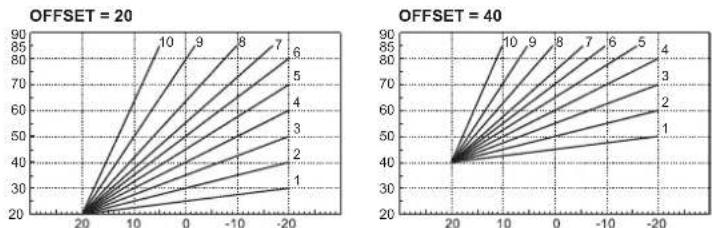

εικ. 14 - Παράδειγμα παράλληλης μετατόπισης των κομπυλών αντιστάθμισης

Ρυθμίσεις απομακρυσμένου χρονοθερμοστάτη

Εάν ο λέβητας είναι συνδεδμένος με (προαιρετικό) απομακρυσμένο χρονο θερμοστάτη, οι παροπάνω ρυθμίσεις πραγμιατοποιούνται σύμφωνα με τις οδηγίες που περιλαμβάνει ο tabella 1. Επίσης, στην οθόνη του πίνακα χειρι στηρίον (λεπτ. 5 - fig. 1) εμφανίζετοι η τρέχουσα θερμοκρασία περιβάλλοντος που μετράται από τον απομακρυσμένο χρονοθερμοστάτη.

Πίνακας. 1

Ρύθμιση θερμοκρασβας οΥρμανσης	Ηρύθμιση μπορείβ νια ήνει είδτε αὐτό το μενού του απομακρυση Υνου χρονοθερμοστύπη άξτε αὐτό τον πλνακα χεριστηρίων τουλ.Υβητα.
Ρύθμιση θερμοκρασβας νερού οικιακρ.ςχή σης	Ηρύθμιση μπορείβ νια ήνει είδτε αὐτό το μενού του απομακρυση Υνου χρονοθερμοστύπη άξτε αὐτό τον πλνακα χεριστetaρίων τουλ.Υβητα.
Επίλουρ® θερινΦ/χειμερινΦ/ζλει τουργβας	ΗθερινΦ λειτουργβα Υχει προτεραώτητα Υναντι τοχλη εντολ.P ζθΥρμανσης αὐτό τοναπομακρυση Υνοχρονοθερμοστ Ϊπη
Επίλουρ® λειτουρβας Eco/Comfort	Ατενεργοτοφίντας τη λειτουργβα παραχογρές νερού οικιακρ.ςχρΩσης αὐτό το μενού του απομακρυση Υνουχρονοθερμοστ Ϊπη, ολ.Υβητας επιλ.Υχει τηλει τουργβα Εκομητο. Στην κατ.Úστακη αυτ.P, το κομπ.Β 7 - fig. 1 στον.Βνακα του λ.Υβητα ξναι ατενεργοτοφιτην.Υνο
	Ενεργοπαρφίντας τηλειτουργβα παραχογρές γερού οικιακρ.ςχρΩσης αὐτό το μενού του απομακρυση Υνουχρονοθερμοστύπη, ολ.Υβητας επιλ.Υχει τηλει τουργβα Comfort. Στην κατ.Úστακη αυτ.P, μετο κομπ.Β 7 - fig. 1 στον.Βνακα του λ.Υβηταμπορείβε να ευπλ.Χετε μ.χε αυτ.ύ τις.Φύν λειτουργβές
Μεταξλητ Ρθερμοκρασβα	Ηρύθμιση της μεταξλητζε θερμοκρασβας προμπατοποιεβ τατύξο αὐτό τον απομακρυση Υκο χρονοθερμοστ (Ωπ) ίσο κασαπ ή τον πλνακα τουλ.Υβητα: προτεραώτητο μεταξλý των Φ ο Υχει ηρ φύμηση μετοβλητζε θερμοκρασβας του π βακα τουλ.Υβητα.

Ρύθμιση υδραυλικής πίεσης εγκατάστασης

Η πίεση πλήρωσης όταν η εγκατάσταση είναι κρύα, η οποία αναγράφεται στην οθόνη, πρέπει να είναι περίπου 1,0 bar. Εάν η πίεση της εγκατάστωσης κειώθει κάτω από την ελάχιστη τιμή, η πλακέτα του λέβητα θα ενεργοποιήσει την ένδειξη δυσλειτουργίας F37 (fig. 15).

F37

εικ. 15 - Ανεπαρκής πίεση εγκατάστασης

Προαιρετικό κιτ δοχείου και στρόφιγγας

Κατόπιν παραγγελίας, διατίθεται ένα προαιρετικό κιτ που αποτελείται από ένα δοχείο διαστολής νερού οικιακής χρήσης και μια στρόφιγγα πλήρωσης.

Η στρόφιγγα πρέπει να εγκατασταθεί προς την κατεύθυνση του βέλους.

Μετά την εγκατάσταση, χρησιμοποιήστε τη στρόφιγγα πλήρωσης (λεπτ. 1 - fig. 16) για να επαναφέρετε την πίεση της εγκατάστασης σε τιμή άνω του 1,0 bar.

1

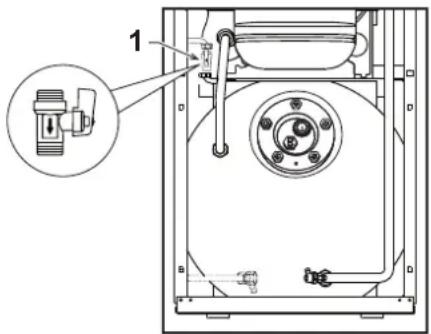

εικ. 16- Στρόφιγγα πλήρωσης (προαιρετική)

Μετά την αποκατάσταση της πίεσης στην εγκατάσταση, ο λέβητας ενεργοπο τεί τον κύκλο εξαέρωσης των 120 δευτερολέπτων, ο οποίος επισημοίνεται από την ένδειξη ΤΗ στην οθόνη

1. ΕΓΚΑΤάΣΤΑΣΗ

3.1 Γενικές οδηγίες

II ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΕΒΙΠΑ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΕΙΤΑΙ ΜΟΝΟ ΑΠΟ ΕΞΕΙΔΙΚΕΥ ΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΜΕ ΤΗΝ ΚΑΤΑΛΛΗΛΗ ΚΑΤΑΡΤΙΣΗ, ΤΗΡΩΝΤΑΣ ΟΑΕΣ ΤΙΣ ΟΑΗ ΓΙΕΣ ΤΟΥ ΠΑΡΟΝΤΟΣ ΤΕΧΝΙΚΟΥ ΕΓΧΕΙΡΙΔΙΟΥ, ΤΙΣ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΙΣΧΥΟΥΣΑΣ ΝΟΜΟΘΕΣΙΑΣ, ΤΟΥΣ ΕΘΝΙΚΟΥΣ ΚΑΙ ΤΟΠΙΚΟΥΣ ΚΑΝΟΝΙΣΜΟΥΣ ΚΑΙ ΤΟΥΣ ΚΑ NONEΣ ΤΗΣ ΤΕΧΝΙΚΗΣ.

3.2 Χώρος εγκατάστασης

Ο λέβητας πρέπει να εγκαθίστατα σε ειδικό χώρο με ανοήμιτα αερισμού προς το εξωτερικό σύμφονα με όσα ορίζουν οι ισχύοντες κανονισμοί. Εάν στον ίδιο χώρο υπάρχουν περισσότεροι καυστήρες ή απορροφητήρες που μπορούν να λειτουργούν ταυτόχρονα, τα ανοήμιτα αερισμού πρέπει να είναι διαστασιολογημένα γα την του τόχρονη λειτουργία δλων των συσκευών. Ο χώρος εγκατάστασης δεν πρέπει να πε πρίχει ευφλεκτα αντικείμενα ή υιλκά, διαβρωτικά αέρια, σκόνες ή πτητικές ουσίες που μπορεί να αναρροφήσει ο ανεμιστήρας και να βουλώσουν τους εσωτερικούς αγωγούς του καυστήρα ή τη κεσαλή καύσης. Ο χώρος πρέπει να είναι στεγνός και προστα τευμένος από τη βροχή, το χιόνι και τον πυχετό.

Εάν η συσκευή περιβάλλεται από έπιπλα ή τοποθετηθεί δίπλα σε αυτά, πρέπει να προβλέπεται χώρος για την αφαίρεση του περιβλήματος και για τις συνήθεις εργασίες συντήρησης.

3.3 Υδραυλικές συνδέσεις

Προειδοποιήσεις

Η θερμαγτική ικανότητα της συσκευής πρέπει να καθορίζεται εκ των προτέρων μέσω υπολογισμού των αναγκών θέρμανσης του χώρου σύμφωνα με τους ισχύοντες κανονι σμούς. Η εγκατάσταση πρέπει να διωθέτει όλα τα εξαρτήμοτα για σωστή και ομολή λειτουργία. Συνιστάται να εγκατασταθούν βαλβίδες διακοπής μεταξύ του λέβητα και της εγκατάστασης θέρμανσης που παρέχουν τη δυνατότητα απομόνωσης του λέβητα από την εγκατάσταση, εάν είναι απαραίτητο.

Η ξξοδος της βαλβίδας ασφαλείας πρέπει να συνδέεται σε χοάνη ή σωλήνα συλλογής, ώστε να αποφεύγεται η εκροή του νερού στο δάπεδο σε περίπτωση υπερπίεσης στο κύκλωμα θέρμανσης. Σε αντίθετη περίπτωση, ο κα τασκευαστής του λέβητα δεν μπορεί να θεωρηθεί υπεύθυνος, έάν ο χώρος πλημμυρίσει λόγω ενεργο ποίησης της βαλβίδας εξογωγής.

Μη χρησιμοποιείτε τους σωλήνες των υδραυλικών εγκα ταστάσεων ως γείωση για τις ηλεκτρικές συσκευές.

Πριν από την τοποθέτηση, πρέπει να πλύνετε καλά όλες τις σωληνώσεις της εγκατάστασης, ώστε να απομακρυνθούν υπολείμματα ή ακαθαρσίες που θα μπορούσαιν να επηρεάσουν τη σωστή λειτουργία της συσκευής.

Πραγματοποιήστε τις συνδέσεις στις αντίστοιχες υποδοχές σύμφωνα με το σχέδιο στο σαρ. 5 και τα σύμβολα πάνω στη συσκευή.

Τοποθεήστε στην είσοδο κρύου νερού οικιακής χρήσης τη βαλβίδα αντεπιστροφής και ασφαλείας «Α» (βλ. fig. 17) που παρ έχεται με τον λέβητα. Τηρείτε την κα τεύθυνση του βέλους που αναγράφεται στη βαλβίδα.

A

εικ. 17 - Τοποθέτηση βαλβίδας αντεπιστροφής και ασφαλείας

Εγκαταστήστε στην παροχή της εγκατάστασης τη βαλ βίδα αντεπιστροφής «Α» (βλ. fig. 18) που παρέχεται με τον λέβητα και τοποθετήστε ενδιάμεσα την τσιμούχα «Β». Τηρείτε την κατε ύθυνση του βέλους που αναγράφε ται στη βαλβίδα.

A B

εικ. 18 - Τοποθέτηση βαλβίδας αντεπιστροφής

Κυκλοφορητής μπόιλερ υψηλής απόδοσης

Για να διασφαλιστεί η σωστή λειτουργία του λέβητα ATLAS D ECO 30/42 K 100/130 UNIT, ο επιλογέσες ταχύτητος (βλ. fig. 19) πρέπει να τοποθετηθεί στη θέση III.

Min 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

EIK. 19

Κυκλοφορητής θέρμανσης υψηλής απόδοσης

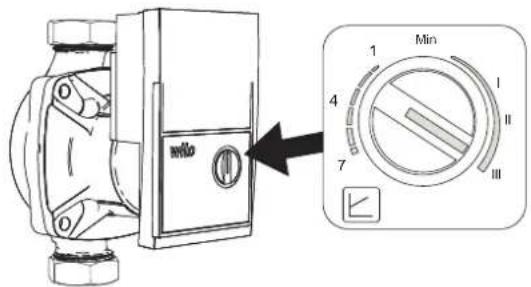

Η εργοστασιακή ρύθμιση είναι κατάλληλη για όλες τις εγκαταστάσεις. Ωστόσο, μπο ρείτε να ρυθμίσετε διαφορετικό τρόπο λειτουργίας ανάλογα με τα χαρακτηριστικά της εγκατάστασης.

Руθμιση Dp-ν
Αναλογικύ μανομετρικί ήψος

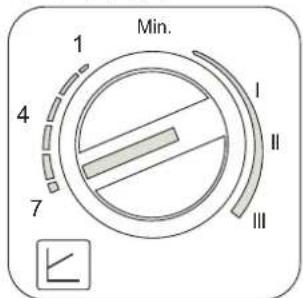

Min. 1 4 7 I II III

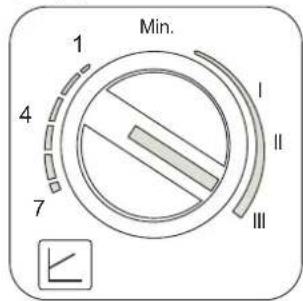

àéë. 20

Руθμιση
Σταθερβ ταχύτητα

Min. 1 4 7 Ⅰ Ⅱ Ⅲ

äéê. 21

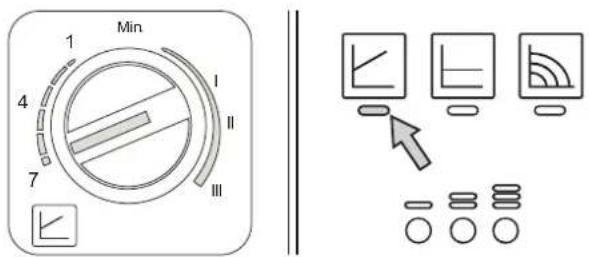

- Ρύθμιση Κρ-ν αναλογικού μανομετρικού ύψους (fig. 20)

Το μανομετρικό ύψος του κυκλοφορητή θα μειωθεί αυτόματα όταν μειωθεί η παροχή που απαιτείται από την εγκατάσταση. Αυτή η ρύθμιση είναι βέλπιστη για εγκαταστάσεις με καλοριφέρ (με 2 ή 1 σωλήνα) ή/και θερμοστατικές βαλβίδες.

Τα πλεονεκτήματα είναι η μείωση της ηλεκτρικής κατανάλωσης ότον μειωθεί η ζήτηση της εγκατάστασης και η μείωση του θορύβου στα καλοριφέρ ή/και στις θερμοστατικές βαλβίδες. Το εύρος λειτουργίας κυμαίνεται από την ελάχιστη (1) έως τη μέγιστη τιμή (7).

- Ρύθμιση σταθερής ταχύτητας (fig. 21)

Ο κυκλοφορητής δεν δισμορφώνει την ισχύ του. Η αρχή λειτουργίας είναι ίδια με εκείνη των συμβότικών κυκλοφορητών 3 ταχυτήτων (με μείωση της ηλεκτρικής κα τανάλωσης). Το εύρος λειτουργίας κυμοίνεται από την ταχύτητα 1 (I) έως την ταχύτητα 3 (III).

Κυκλοφορητής υψηλής απόδοσης (μοντ. PARA)

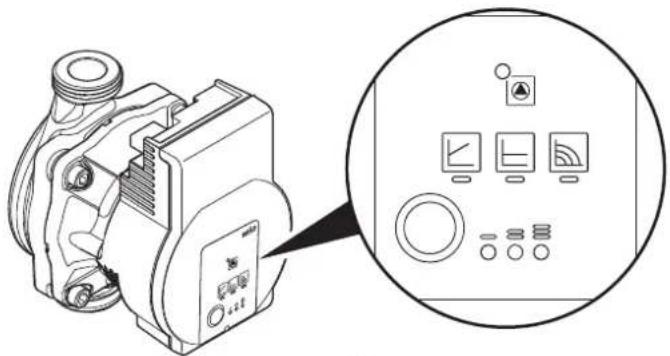

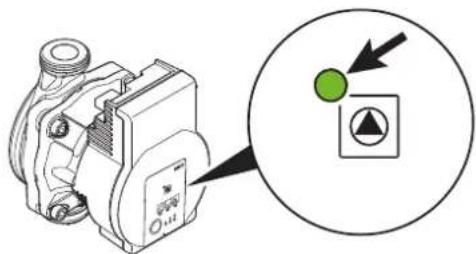

Κουμπιά ελέγχου και λυχνία LED επισήμανσης

Κατά την κανονική λεπουργία, η λυχνία LED ανάβει με πράσινο χρώμα Η λυχνία LED ανάβει/αναβοσβήνει σε περίπτωση βλάβης

Ένδειξη επιλεγμένου τρόπου ρύθμισης:
Αναλογικό μανομετρικό ύψος Δρ-ν
Σταθερό μανομετρικό ύψοςΔρ-σ
Σιαθερή ταχύτητα

'Ενδειξη επιλεγμένης χαρακτηριστικής καμπύλης (1 , 2 , 3
) εντός του τρόπου ρύθμισης

Συνδυαστικές ενδείξεις λυχνίας LED κατά τη λειτουργία εξαέρωσης του κυκλοφορητή, τη χειροκίνητη επανεκκίνηση και το κλείδωμα κουμπιού

Εάν πατήσετε το κουμπί, μπορείτε να ρυθμίσετε τους διάφορους συνδυασμούς ρύθμισης
• Εάν το πατήσετε για 3 δευτερόλεπτα ενεργοποιείται η λειτουργία εξαέρωσης του κυκλαφορητή
- Εάν το πατήσετε για 5 δευτερόλεπτα πραγματοποιείται χειροκίνητη επανεκκίνηση
Εάν το πατήσετε για 8 δευτερόλεπτα κλειδώνει/ξεκλειδώνει το κουμπί

Για σωστό αποτέλεσμα του υπολογισμού «Ισοζύγιο θερμικής ποσότητας» (βλ. εφάτητα 11 ΙΣΟΖΥΓΙΟ ΘΕΡΜΙΚΗΣ ΠΟΣΟΤΗΤΑΣ (ΚΑΤΑΧΩΡΙΣΗ), α κυκλοφορητής πρέαι να έχει ρυθμιστεί στη λειτουργία «Σταθερός αριθμός στροφών» και στη θέση . Για να εκτελέσετε αυτήν τη ρύθμιση, πατήστε πολλές φορές το κουμπί «Α» μέχρι να ανάψουν οι λυχνίες LED που φαινονται στην παρακάτω εικόνα.

εικ. 2 3

Ωστόσο, μπορείτε να ρυθμίσετε διαφορετικό τρόπο λειτουργίας ανάλογα με τα χαρακτηριστικά της εγκατάστασης.

- Ρύθμιση Δρ-ν αναλογικού μανομετρικού ύψους

Το μανομετρικό ύψος του κυκλοφορητή θα μειωθεί αυτόματα όταν μειωθεί η παροχή που απαιτείται από την εγκατάσταση.

Τα πλεονεκτήματα είναι η μείωση της ηλεκτρικής κατανάλωσης όταν μειωθεί η ζήτηση της εγκατάστασης και η μείωση του θορύβου. Το εύρος λειτουργίας κυμαίνεται από την ελάχιστη έως τη μέγιστη τιμή.

- Ρύθμιση Δρ-σ σταθερού μανομετρικού ύψους

Το μανομετρικό ύψος του κυκλοφορητή παραμένει σταθερό όταν μεταβληθεί η παροχή που απαιτείται από την εγκατάσταση.

- Ρύθμιση σταθερής ταχύτητας

Ο κυκλοφορητής δεν διαμορφώνει την ισχύ του. Η αρχή λειτουργίας είναι ίδια με εκείνη των συμβατικών κυκλοφορητών 3 ταχυτήτων (με μείωση της ηλεκτρικής κατανάλωσης). Το εύρος λειτουργίας κυμαίνεται από την ελάχιστη 1 (____) έως την ταχύτητα 3 (____).

ATLAS D ECO 30/42 K 100/130 UNIT

Χαρακτηριστικά του νερού της εγκατάστασης

Εάν η σκληρότητα του νερού της εγκατάστασης υπερβαίνει τους 25° Fr (1°F = 10ppm CaCO₃), συνιστάται η χρήση κοτάλληλον επεξεργωσμένου νερού ώστε να αποφεύγετα ο πιανανός σχημοτισμός αλάτων στο λέβητα. Η επεξεργωσία δὲ θα πρέπει να μειώνει τη σκληρότητα σε τιμές μικρότερες από 15°F (Π.Δ. 236/88 για χρήσεις νερού προς κα τανάλωση από τον άνθρωπο). Σε κάθε περίπτωση, η επεξεργωσία του χρησιμοτοιούμε νου νερού είναι απαραίτητη σε εγκαταστάσεις μεγάλης έκτασης ή με συχνές αναπληρώσεις του νερού της εγκατάστασης.

Σε περίπτωση εγκατάστασης αποσκληρυντών στην είσο δο κρύου νερού του λέβητα, απαιτείται προσοχή ώστε να μην μειώνεται υπερβολικά ο βαθμός σκληρότητας του νερού, καθ ώς αυτό μπορεί να προκαλέσει πρόωρη φθορά της ανόδου μαγνησίου στο θερμαντήρα.

Σύστημα αντιπαγωτικής προστασίας, αντιψυκτικά υγρά, προσθετικά και αναστολείς.

Ο λέβητας διαθέτει σύστημα αντιπογωτικής προστασίας για την ενεργοποίηση της λει τουργίας θερμονσης στῶν η θερμοκροσία του νερού κατάδλιψης στην εγκατάσταση πέσει κάτω από τους 6 °C. Το σύστημα δεν λειτουργεί εάν διακοπεί η ηλεκτρική τροφο δοσία ή/και η παροχή αερίου στη συσκευή. Εάν είναι ανογκαίο, επιτρέπεται η χρήση αντιψυκτικών υγρών, προσθετικών και ανοστολέων, αποκλειστικά και μόνο εάνο πα ραγωγός των αντιψυκτικών ή των προσθετικών αυτών παρέχει εγφύηση η οποία δια σφαλίζει ότι τα προϊόντα του είναι κατάλληλα γι' αυτήν τη χρήση και δεν προκαλοών βλάβες στον εναλλάκτη του λέβητα ή σε άλλα εξαρτήμωτα ή/και υλικά του λέβητα και της εγκατάστασης. Απαχορεύεται η χρήση αντιψυκτικών υγρών, προσθετικών και αναστολέων γενικής χρήσης όται δεν αναφέρεται ρητά ότι είναι κατάλληλα για χρήση σε θερμικές εγκαταστάσεις και συμβατά με τα υλικά του λέβητα και της εγκατάστασης.

3.4 Σύνδεση καυστήρα

Ο καυστήρος διαθέτει εύκαμπτους σωλήνες και φίλτρο για σύνδεση με τη γρομμή τρο δοδοσίας πετρελαιου. Περάστε τους εύκαμπτους σωλήνες από το πίσω τοίχωμα και το ποθετήστε το οίλτρο όπως φαινεται στην fig. 24.

εικ. 24 - Τοποθέτηση φίλτρου πετρελαίου

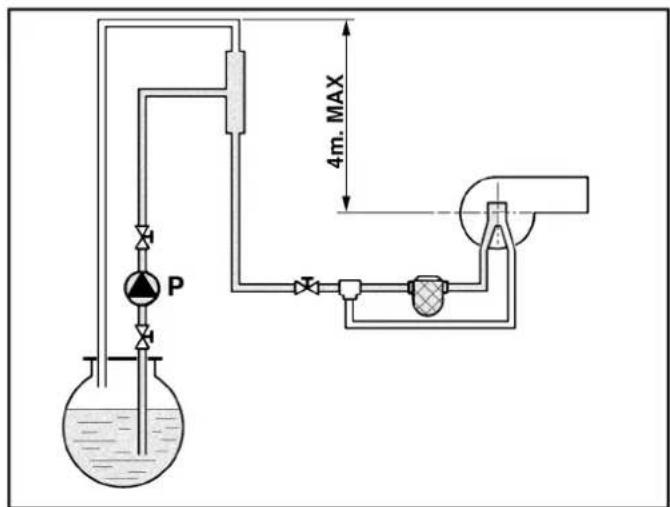

Το κύκλωμα τροφοδοσίας πετρελαιου πρέπει να εγκοτασταθεί σύμόωνα με ένα από τα παρακάτω διαγράμματα, τηρώντας το μήκος των σωληνώσεων (LMAX) που αναγράφε ται στον πίνακα.

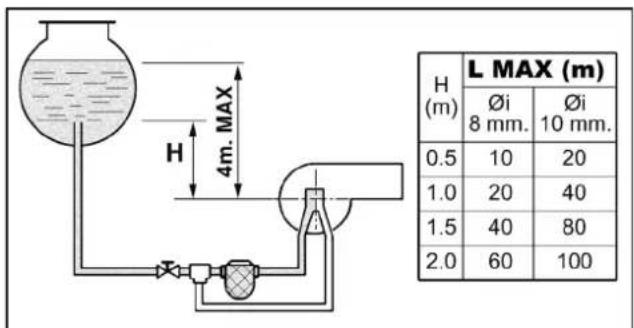

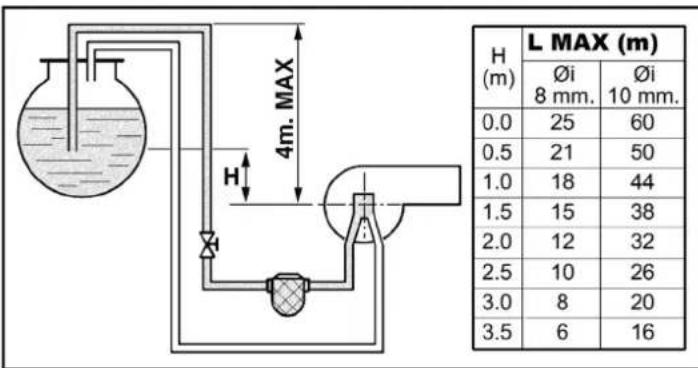

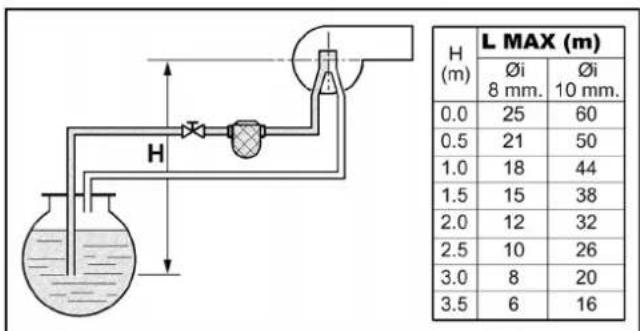

H 4m. MAX H (m) L MAX (m) Øi 8 mm. Øi 10 mm. 0.5 10 20 1.0 20 40 1.5 40 80 2.0 60 100

εικ. 25 - Τροφοδοσία μέσω βαρύτητας

L MAX (m) H (m) Øi 8 mm. Øi 10 mm. 0.0 25 60 0.5 21 50 1.0 18 44 1.5 15 38 2.0 12 32 2.5 10 26 3.0 8 20 3.5 6 16

εικ. 26 - Τροφοδοσία μέσω αναρρόφησης

4m. MAX H (m) L MAX (m) Øi 8 mm. Øi 10 mm. 0.0 25 60 0.5 21 50 1.0 18 44 1.5 15 38 2.0 12 32 2.5 10 26 3.0 8 20 3.5 6 16

εικ. 27 - Τροφοδοσία μέσω σιφοντού

εικ. 28 - Τροφοδοσία μέσω δακτυλίου

3.5 Нлектрикή συνδεσμολογία

Σύνδεση στο ηλεκτρικό δίκτυο

Η ηλεκτρική ασφάλεια της συσκευής διασφαλίζεται μόνο όταν είναι σωστά συνδεδεμένη σε αποτελεσματική εγκατάσταση γείωσης σύμφωνα με τους ισχύοντες κανόνες ασφαλείας. Απευθυνθείτε σε εξειδικευμένο προ σωπικό για να ελέγξει την αποτελεσματικότητα και την καταλληλότητα της εγκατάστασης γείωσης Ο κα τασκευαστής δεν φέρει κομία ευθύνη για ενδεχόμενες βλάβες που οφε ίονται στην έλλειψη γείωσης της εγκα τάστασης. Βεβαιωθείτε επίσηςό τι η ηλεκτρική εγκατάσταση είναι κατάλληλη για τη μέγιστη ισχύ της συσκευής που ανογράφεται στην πινακίδα χαρακτηρι στικών του λέβητα.

Ο λέβητας είναι προκαλωδιωμένος και διαθέτει καλώδιο σύνδεσης με την ηλεκτρική γραμμή τύπου "γ" χωρίς φις. Οι συνδέσεις με το δίκτυο πρέπει να είναι σταθερές και να διαθέτουν διπολικό διακόπτη οι επαφές του οποίου να έχουν άνογια τουλάχιστον 3 mm, παρεμβάλλοντας αφάλεια των 3Α max μετοξύ λέβητα και γραμμής. Είναι σημον τικό να τηρείται η πολικόπτητα (ΓΡΑΜΜΗ: καφέ καλώδιο / ΟΥΔΕΤΕΡΟ: μπλε καλώδιο / ΓΕΙΩΣΠΙ: κίτρινο-πράσινο καλώδιο) στις συνδέσεις της ηλεκτρικής γραμμής. Κοτά την εγκατάσταση ή την αντικατάσταση του ηλεκτρικού καλωδίου, ο αγωγός γείωσης πρέπει να έχει μήκος μεγαλύτερο κατά 2 cm σε σχέση με τους υπόλοιπους.

Το ηλεκτρικό καλώδιο της συσκευής δεν πρέπει να αν τικαθίσταται από το χρήστη. Σε περίπτωση φθοράς του καλωδίου, σβήστε τη συσκευή και για την αντικατάστασή του απευθυνθείτε μόνο σε εξειδικευμένο τεχνικό προ σωπικό. Σε περίπτωση αντικατάστασης του ηλεκτρικού καλωδίου, χρησιμοποιήστε μόνο καλώδιο 'HAR H05 VV-F' 3x0,75 mm2 με μέγιστη εξωτερική διάμετρο 8 mm.

Θερμοστάτης δωματίου (προαιρετικά)

ΠΡΟΣΟΧΗ: Ο ΘΕΡΜΟΣΤΑΤΗΣ ΔΩΜΑΤΙΟΥ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΜΕ ΚΑΘΑΡΕΣ ΕΠΑΦΕΣ. ΣΥΝΔΕΟΝΤΑΣ 230 Τ ΣΤΟΥΣ ΑΚΡΟΔΕΚΤΕΣ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΔΩΜΑΤΙΟΥ ΠΡΟΚΑΛΟΥΝΤΑΙ ΑΝΕΠΑΝΟΡΘΩΤΕΣ ΒΛΑΒΕΣ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ ΠΛΑΚΕΤΑ.

Κατά τη σύνδεση εξωτερικών χειριστηρίων ή χρονο διακοπών, αποφύγετε τη λήψη της τροφοδοσίας για αυτές τις διατάξεις από τις επαφές διακοπής τους. Η τρο φοδοσία τους πρέπει να γίνεται μέσωά μεσης σύνδεσης από το δίκτυο ή με μπαταρίες, αναλόγως με τον τύπο της διά τοξης.

Πρόσβαση στη βάση ακροδεκτών

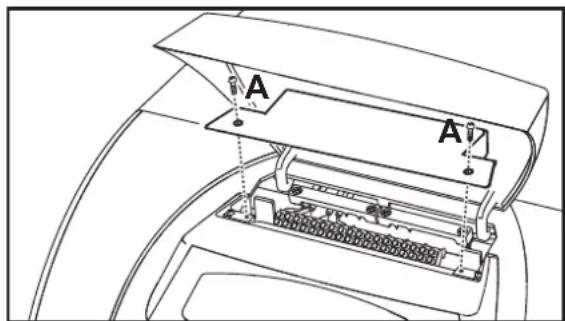

Εξιδώστε τις δύο βίδες “Α” στο πάνω μέρος του πίνακα και βγάλτε τη θυρίδα.

A A

3.6 Σύνδεση στην καπγοδόχο

Η συσκευή πρέπει να συνδεθεί σε καπνοδόχο, σχεδιασμένη και κατασκευασμένη σύμφωνα με τους ισχύοντες κανονισμούς. Ο αγωγός ανάμεσα στο λέβητα και στην καπνοδόχο πρέπει να είναι από κατάλληλο υλικό για το κόπο αυτό, δηλ. ανθεκτικό στη θερμοκρασία και στη διάβρωση. Συνιστάται η σφάγηση των σημείων ένωσης.

4. ΣέΡΒΙζ ΚΑΙ ΣΥΝΤήΡΗΣΗ

Ολες οι εργασίες ρύθμισης, μετατροπής, λειτουργίας και συντήρησης που περιγράφον ται στη συνέχεια πρέπει να εκτελούνται μόνο απόεξειδικευμένο προσωπικό με κατάλ ληλη κατάρτιση (με τις απαραϊτητες επαγκελματικές τεχνικές γνώσεις που ορίζει η σχύουσα νομοθεσία), όπως από το προσωπικό των τοπικών τημμάτων τεχνικής υποστήριξης πελατών.

FERROLI dev fépei καμία ευθύνη για υλικές ζημιές ή/και τραυματισμούς που οφείλον ται σε επεμβάσεις στη συσκευή από μη εξειδικευμένο και μη εξουσιοδοτημένο προ σωπικό.

4.1 Ρυθμίσεις

Ενεργοποίηση λειτουργίας ΕΛΕΓΧΟΥ

Πατήστε ταντόχρονα τα κουμπιά θέρμανσης (λεπτ. 3 και 4 - fig. 1) για 5 δευτερόλεπτα, ώστε να ενεργοποιηθεί η λειτουργία ΕΛΕΓΧΟΥ. Ο λέβητας ενεργοποιείται ανεξάρτητα από την εντολή θέρμανσης ή νερού οικιακής χρήσης.

Στην οθόνη αναβοσβήνουν τα σύμβολα θέρμανσης (λεπτ. 24 - fig. 1) και νερού οικιακής χρήσης (λεπτ. 12 - fig. 1).

-1+ 50 eco 80 12 bar -1 on off ro set

εικ. 30 - Λειτουργία TEST

Για να απενεργοποιήσετε τη λειτουργία ΕΛΕΓΧΟΥ, επαναλάβετε τη διαδικασία ενερ γοποίησης.

Η λειτουργία ΕΛΕΓΧΟΥ απενεργοποιείται αυτόματα μετά από 15 λεπτά.

Ρύθμιση καυστήρα

Ο tabella 2 перiplαμβάνει τις εργοστασιακές ρυθμίσεις του καυστήρα. Μπορείτε να ρυθμίσετε τον καυστήρα σε διαφορετική ισχύ τροποποιώντας την πίεση της αντίλιας, το μπεκ, τη ρύθμιση της κεφαλής και τη ρύθμιση τον αέρα σύμφωνα με τις οδηγίες των επόμενων παρογράφων. Σε κάθε περίπτωση, η νέα ισχύς πρέπει να είναι εντός του ονο μιστικού εύρους λειτουργίας του λέβητα. Μετά την εκτέλεση των ρυθμίσεων, ελέχξε τρησιμοποιώντας ενα αναλυτή καύσης εάν η περιεκτικότητα των καυσσαερίων σε CO₂% κυμαίνεται μεταξύ 11% και 12%.

Πίνακας παροχής μπεκ για πετρέλαιο

Ο tabella 2 παρουσιάζει η παροχή πετρελαίου (σε kg/h) όταν μεταβάλλονται η πίεση αντλίας και τα μπεκ.

ΣΙΜ. - Οι τιμές που ανοφέρονται παρακάτω είναι ενδεικτικές, καθώς η παροχή των μπεκ μπορεί να παρουσιάζει διακύμονση ± 5%. Επίσης, στους καυστήρες με προθερ μαντήρα,η παροχή καυσήμου μειώνεται περίπου κατά 10%.

Πίνακας. 2

		Πβεση αντλβας (bar)
ΜΙΤΕΚ ΥΓΡΑΕΡΙΟ	8 9 10	11 12	13	14
0.40	1,32	1,40	1,47	1,54	1,61	1,68	1,75
	15,66	16,60	17,43	18,26	19,09	19,92	20,75
0.50	1,57	1,65	1,73	1,81	1,89	1,97	2,05
	18,62	19,57	20,51	21,50	22,42	23,36	24,31
0.60	1,93	2,01	2,23	2,32	2,42	2,52	2,64
	22,89	23,83	26,44	27,51	28,70	29,88	31,31
0.65	2,12	2,25	2,40	2,63	2,74	2,80	2,91
	25,14	26,68	28,46	31,19	32,49	33,21	34,51
0.75	2,50	2,65	2,80	2,95	3,07	3,20	3,33
	29,65	31,43	33,21	34,99	36,41	37,95	39,49
0.85	2,92	3,10	3,27	3,45	3,60	3,75	3,90
	34,63	36,76	38,78	40,92	42,69	44,47	46,25
1.00	3,30	3,50	3,67	3,85	4,02	4,20	4,38
	39,13	41,51	43,52	45,66	47,67	48,72	51,95
1.25	4,12	4,40	4,61	4,82	5,03	5,25	5,46
	48,86	52,18	54,67	57,16	59,65	62,26	64,75
1.50	4,95	5,30	5,55	5,80	6,05	6,30	6,55
	58,70	62,85	65,82	68,78	71,75	74,72	77,68
1.75	5,69	6,18	6,46	6,75	7,06	7,38	7,96
	67,48	73,29	76,61	80,05	83,73	87,53	91,20
Παροχρ στην Ύξοδο του μεκ σε kg/h

Ρύθμιση πίεσης αντλίας

Η αντλία έχει ρυθμιστεί εκ των προτέρων στο εργοστάσιο στο. 12 bar. Για τον έλεγχο της πίεσης, χρησμιοποιήστε μανόμετρο με λουτρό ελαιου. ΙΙ πίεση μπορεί να ρυθμιστεί μεταξύ 11 και 14 bar.

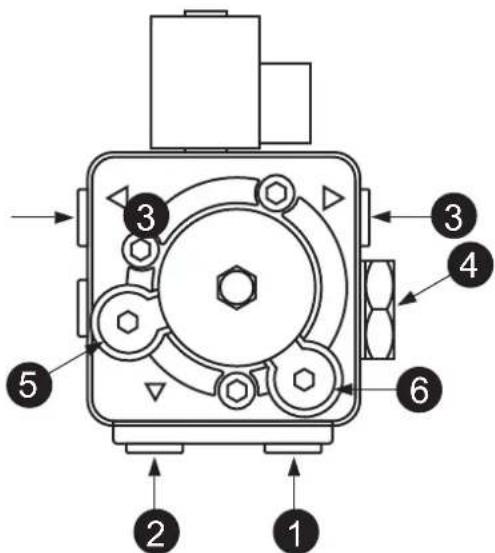

εικ. 31- Αντλία ITALPUMP

εικ. 32- Αντλία DANFOSS

1. Αναρρό φηση ∅1/4"
2. Επιστροφή ∅1/4"
3. Παροχή πετρελαιου ∅1/8"
4. Ρύθμιση πίεσης
5. Σύνδεση μανόμετρου ∅1/8"
6. Σύνδεση μετρητή κενού ∅1/8"

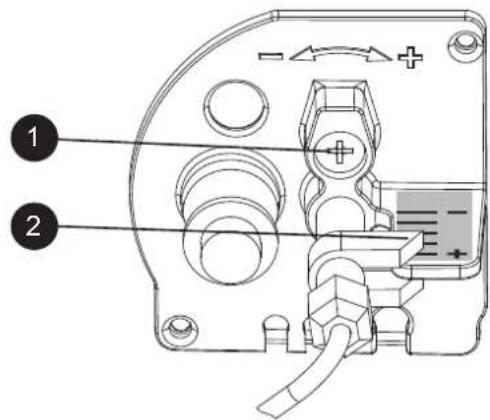

Ρύθμιση κεφαλής καύσης

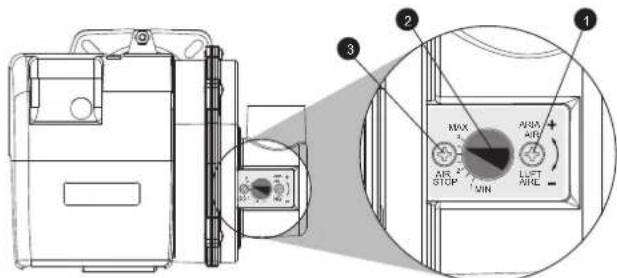

Η ρύθμιση της κεφαλής γίνεται μέσω της βίδας 1, σύμφωνα με τις ενδείξεις που επιση μαίνονται από τον δείκτη 2.

Μετά τη χαλάρωση της βίδος 3, χρησιμοποιώντος τη βίδα 1 μπορείτε να ρυθμίσετε τον αέρα καύσης σύμφωνα με τις ενδείξεις του δείκτη 2. Στο τέλος της βαθμονόμησης, ασφαλίστε τη βίδα 3.

Θέση ηλεκτροδίων - διαφράγματος

Μετά την τοποθέτηση του μπεκ, ελέγξε τη σωστή τοποθέτηση των ηλεκτροδίων και του διαφράγματος σύμφωνα με τις παρακάτω τιμές. Συνιστάται ο έλεγχοστων τιμών μετά από κάθε επέμβαση στην κεοαλή.

2÷3 2÷3 3 6÷6.5

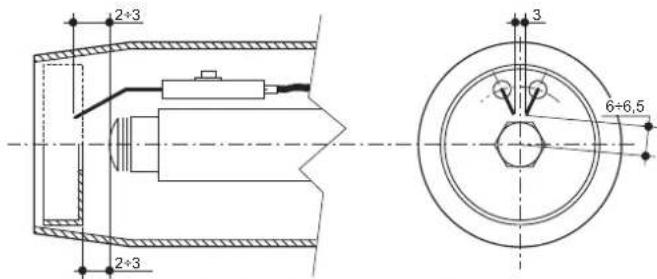

εικ. 35- Θέση ηλεκτροδίων - διαφράγματος

4.2 Λειτουργία

Ελεγχοι που πρέπει να εκτελούνται κατά την πρώτη ενεργοποίηση, καθώς και μετά από όλες τις εργασίες συντήρησης για τις οποίες απαιτείται αποσύνδεση από τις εγκαταστά σειςή επάμβαση στα όργανα ασφαλείας ή στα εξαρτήματα του λέβητα:

Πριν ανάψετε το λέβητα

• Ανοίξτε τις ενδεχόμενες βαλβίδες διακοπής μετοξύ λέβητα και εγκαταστάσεων.
• Ελέγξε τη στεγανότητας της εγκατάστασης καυσίμου.
• Ελέγξτε τη σωστή προφόρτιση του δοχείου διαστολής
- Γεμίστε την υδραυλική εγκατάσταση και βεβαιωθείτε για την πλήρη εξαέρωση του αέρα που περιέχει ο λέβητας και η εγκατάσταση ανοήγοντας τη βολβίδα διαουνής αέρα του λέβητα και τις ενδεχόμενες βολβίδες εξαέρωσης της εγκατάστασης.
- Βεβαιωθείτε ότι δεν υπάρχουνδιαρροές νερού στην εγκατάσταση, στα κυκλώματα νερού χρήσης, στις συνδέσεις ή στο λέβητα.
- Βεβαιωθείτε για τη σωστή σύνδεση της ηλεκτρικής εγκατάστασης και για την απο τελεσματικότητα της γείωσης.
• Βεβαιωθείτε ότι δεν υπάρχουν εύολεκτα υγρά ή υλικά κοντά στο λέβητα.
- Τοποθετήστε το μανόμετρο και το κενόμετρο στην αντλία του κουστήρα (αφα υρέστε τα μετά τη θέση σε λειτουργία).
• Ανοίξτε τις βάνες στους σωλήνες του πετρελαίου

Ενεργοποίηση

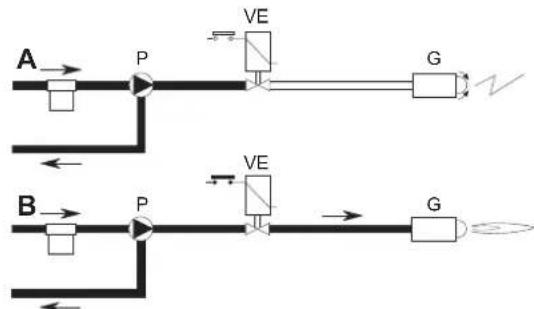

εικ. 36 - Ενεργολοίηση

A

Οτον κλείσει η θερμοστατική γραμμή, ο κινητήρας του κουστήρα τίθεται σε λειτουργία μαζί με την αντλία: το πετρέλαιο της αναρρόφησης οδηχείται όλο προς την επιστροφή. Λειτουργούν επίσης ο ανεμιστήρας του κουστήρα και ο μετασχηματιστής έναυσης και κοτά συνέπειο εκτελούνται οι φάσεις:

• προεξαιερισμός της εστίας.
• πρόπλυσης ενός τμήματος του κυκλώματος πετρελοίου.
• προσνάφλεξης με εκκένωση μετοξύ των άκρων των ηλεκτροδίων.

B

Στο τέλος της πρόπλυσης ο πίνακας ελέγχου ανοίγει την ηλεκτρομαγνητική βαλβίδα: το πετρέλαιο φτάνει στο μπεκ από το οποίο ψεκάζεται.

Η επαφή με την εκκένωση μεταξύ των ηλεκτροδίων προκαλεί το σχηματισμό της φλόγας.

Ταντόχρονα, αρχίζει ο χρόνος ασφαλείας.

Κύκλος συσκευής

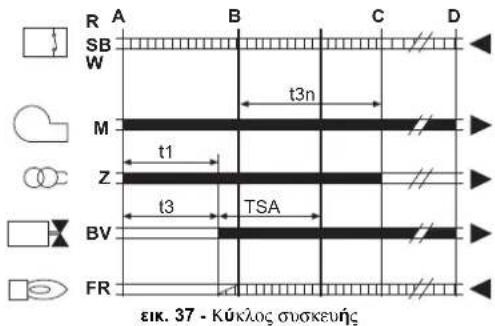

R A B C D SB W M t3n Z t1 t3 TSA BV FR εικ. 37 - Κύκλος συσκευής

R-SB-W Θερμοστάτες/Πιεσοστάτες

Μ Κινητήρας καυστήρα

Z Μετασχηματιστής έναυσης

BV Πλεκτρομαγνητική βαλβίδα

FR Φωτοαντίσταση

Α' Έναρξη με προθερμαντήρα

A Έναρξη χωρίς προθερμαντήρα

B Παρουσία φλόγας

C Κανονική λειτουργία

D Διακοπή ρύθμισης (ΤΑ-ΤΖ)

t1 Χρόνος προ-αερισμού

TSA Χρόνος ασφαλείας

t3 Χρόνος προ-ανάφλεξης

t3n Χρόνος μετα-ανάφλεξης

tw Χρόνος προθέρμανσης

Σήματα εξόδου από τη συσκευή

Απαραίτητα σήματα στην είσοδο

'Ελεγχοι κατά τη διάρκεια της λειτουργίος

• Ανάψτε τη συσκευήσύ μοφωνα με τις οδηγές στην sez. 2.3.

- Βεβαιωθε ίε για τη στεγονότητα του κυκλώματος καυσίμου και των εγκαταστάσεων νερού.

- Ελ έξτε την από δοση της καμινάδας και των αγωγών αέρα-καυσαερίων με το λέβητα σε λειτουργία.

- Βεβαωθείε γιατη σωστή κυκλοφοριατου νερού στολ έβητα και στιζεγκαταστάσεις. - Ελέχτε τη σωστή λειτουργία του λέβητα προχμιοτοποιώντας ορισμένες δοκιμές έναυσης και σβησματος μάσω του θερμοστάτη περιβάλλοντος ή του εξωτερικο ύχε ιριστηρύο.

Ελέγξτε τη στεγανότητα της πόρτας τουκαυστήρα και του θαλάμου καυσσερίων

• Βεβαιωθείε όπο καυστήρας λειτουργεί σωστά.

- Εκτελέστεμια ανάλυση της κού σης(με το λέβητα στοθεροποιημέ νο) και βεβαιωθείπε ότι το ποσοσό CO, στακαυσαέρια κυμάνεται από 11% έως 12%.

- Ελέγετε το σωστό προγραμματισμό των παραμέ τρων και εκτελέστε τυχόν αναγκαίες προσωπικάς ρυθμίσεις (κομπ ύλη αντιστόθμισης, 1σχύς, θερμοκρασές κλπ.).

4.3 Συντήρηση

Περιοδικός έλεγχος

Για να εξασδαλίζεται η σωστή λειτουργία της συσκευής με την πάροδο του χρόνου, θα πρέπει να αναθέσετε σε εξειδικευμένο προσωπικό το ετήσιο σέρβις που θα προβλέπει τους ακόλουθους ελέγχους:

• Οι διατάξεις χειρισμού και ασφαλείας πρέπει να λειτουργούν σωστά.
• Το κύκλωμα απαγωγής των καυσαερίων πρέπει να λειτουργεί τέλεια.
- Βεβαιωθείτε ότι οι σωλήνες τροοδοσίας και επιστροφής κουσίμου δεν είναι βουλωμένοι και δεν έχουν χτυπήματα.
• Καθαρίστε το φίλτρο της γραμμής αναρρόφησης του καυσίμου.
• Μετρήστε τη σωστή κατανάλωση καυσίμου
• Καθαρίστε την κεφαλή καύσης στη ζώνη εξόδου του καυσίμου, στο δίσκο στροβι λισμού.
• Αφήστε τον καυστήρα να λειτουργήσει με τη μέγιστη ισχύ επί δέκα λεπτά περίπου και στη συνέχεια αναλύστε τα καυσαέρια για να ελέγξετε:

- Τις σωστές ρυθμίσεις όλων των στοιχείων που περιγράφονται στο παρόν εγχε ιρίδιο

- Τις θερμοκρασίες των κουσαερίων στην καμινάδα

- To ποσοστό περιεκτικότητας CO2

• Οι αγωγοί πρέπει να έίναι ελεύθεροι από εμπόδια και δεν πρέπει να παρουσιάζουν διαρρούς
  • Ο καυστήρας και ο εναλλάκτης πρέπει να είναι καθαροί και ελεύθεροι από άλατα. Για τον ενδεχόμενο καθαρισμό μη χρησιμοποιείτε χημικά προϊόντα.
  • Οι εγκαταστάσεις αερίου και νερού πρέπει να είναι στεγανές.
  • Π πίεση του νερού με την εγκατάσταση κρύα πρέπει να είναι περίπου 1 bar. Σε αν τίθετη περίπτωση πρέπει να την επαναφέρετε σε αυτήν την τμή.
  • Ο κυκλοφορητής δεν πρέπει να είναι μπλοκαρισμένος
  • Το δοχείο διαστολής πρέπει να είναι γεμάτο.
  Ελέγξτε την άνοδο του μαγνησίου και αντικαταστήστε εάν είναι απαραίτητο.

Για τον πιθανό καθαρισμό του περιβλήματος, του πίνακα και τον διακο σμητικών στοιχείων του λέβητα μπορείτε να χρησιμοποιήσετε ένα μαλοκό και υγρό πανί βρεγμένο ενδεχομένως σε δίαλυμα με απορρυπαντικό. Πρέπει να αποφεύγονται δλα τα διαβρωτικά απορρυπαντικά και οι διαλύτες.

Πρόσβαση στο ηλεκτρόδιο και στο μπεκ

- Αποσυνδέστε τα καλώδια των ηλεκτροδίων του μετασχηματιστή και αφαιρέστε τη φοτοαντίσταση 1 και το ρακόρ 2 που συνδέει τον σωλήνα πετρελαιου στη γραμή μ 3 του μεκ. Χαλαρώστε τις βίδες 4 και αοαιρέστε το σύστημα φλάντζας μπεκ-δια φφάγμιστος-ηλεκτροδίων.

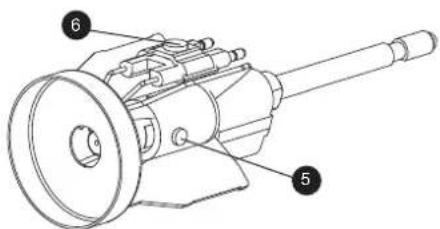

- Σεβιδώστε τη βίδα 5 για να αφαιρέσετε το διάφραγμα και τη βίδα 6 για να αφαιρέσετε τα ηλεκτρόδια. Καλός καθαρισμός του μπεκ επιτυχχάνεται με ασαίρεση του φίλτρου, καθαρισμό των εγκοπών και της οπής ψεκασμού με βενζίνη και ξέπλημα. Κατά την επονατοκοθέτηση όλων των στοιχείων, απαιτείται προσοχή στη σωστή τοποθέτηση των ηλεκτρόδιον-του διαφράγματος.

1. Αποσυνδέστε τον λέβητα από την ηλεκτρική τροφοδοσία.
2. Αφαιρέστε τον καυστήρα (βλ. προηγούμενη παράγραφο).
3. Αφοιρέστε τον πάνω πίνακα.

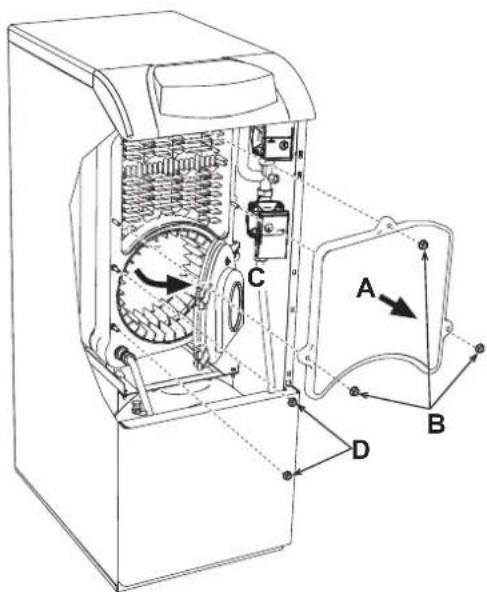

4. Αφαιρέστε την πόρτα καθαρισμού «Α» ξεβιδώνοντας τα ποξιμάδια «Β».
5. Ανοίξτε την πόρτα του καυστήρα «C» αφού ξεβιδώσετε το ποξιμάδια «D».
6. Καθαρίστε το εσωτερικό του λέβητα και ολόκληρη τη διαδρομή των καυσαερίων χρησιμοποιώντας βούρτσα, ηλεκτρική σκούπα ή πεπιεσμένο αέρα.
7. Στο τέλος, κλείστε τις πόρτες.

4.4 Επίλυση προβλημάτων

Διάγνωση

Ο λέβητας διαθέτει προηγμένο σύστημα αυτοδιάγνωσης. Σε περίπτωση δυσλειτουργίας του λέβητα, η οθόνη αναβοσβήνει μαζί με το σύμβολο δυσλειτουργίας (λεπτ. 22 - fig. 1) και υποδεικνύει τον κωδικό δυσλειτουργίας.

Υπάρχουν δυσλειτουργίες που προκαλούν μόνιμες εμπλοκές (επισημαίνονται με την ένδειξη «Α»): για αποκατάσταση της λειτουργίας, πατήστε το κουμπί RESET (Επανα οφά) (λεπτ. 8 - fig. 1) για 1 δευτερόλεπτο ή χρησιμοποιήστε το κουμπί RESET (Επανα οφά) στο τηλεχειριστήριο με χρονοδιακόπη (προαιρετικό), εάν έχει εγκατασταθεί. Εάν ο λέβητας δὲν λειτουργεί, πρέκει να αποκατασταθεί η δυσλειτουργία που υπο δεικνύουν οι λυχνίες led λειτουργίας.

Αλλες δυσλειτουργίες προκαλούν προσωρινές εμπλοκές (επισημαίνονται με την ένδειξη «F»), οι οποίες αποκαθίστανται αυτόματα μόλις η τιμή επανέλθει στο κανονικό εύρος λειτουργίας του λέβητα.

Πίνακας. 3 - Λίστα δυσλειτουργών

Κούμης δυσλειτουρήβας	Διασλειτουρήβα Πεθαν	β αυτβα	Λύση
A01	Εμπλοκή καιστήρια	Εμπλοκή αντάκος Αντικαταστ	Ροτε το εξύρτημα
		Βλύβη πλεκτρικού κιντηζρα. Αντικαταστ	Ροτε το εξύρτημα
		Βλύβη βαλή βασπετρελα δου Αντικαταστ	Ροτε το εξύρτημα
		Δεκ υπό ρχει κούτημο στο δοχείο Ρυξύχη νερώστων πυμή για	Γεμβστε το δοχείο με κούτημο Ρ καιφροφ Ροτε το νερώ
		Κλειστήζελίως Βέδες προφοδοσίας προσμες ξετρελοδ ου	Ανδξετε τις βαλβλδες
		Βρμικο α θέκτα ιρασμη Ρε - αντάλβας - μελεγ	Καθαρβστε τα οθλτρα
		Φειααντάλβα	Γεμβστε την αντάλβα καιεντοπβστε την αυβα στηςεκκγνασης
		Εσφαλμήνη ρήμιση Ρ ήρ φικαπηλεκ τριδία Υναστης	Ρυμβστε Ρ καιφαρβστε τα πλεκτριδίας
		Φρασμή νο. βρρμικορ ταρομφοροομή νο μελεγ	ΑντικαταστΡοτε το εξύρτημα
		Αλαστ Ωεληλεριρυμβοσης κρωσμρξ και τ Υμπερ	Ρυμβστε τα ιξευσήΡμιστα
		Βλύβη Ρ γεβωση πλεκτροδ δων Αντικαστ	Ροτε το εξύρτημα
		Βλύβη μετασχημιστστρ Υναστης	ΑντικαταστΡοτε το εξύρτημα
		Βλύβη Ρ γεβωση καλωδίων πλεκτρο δων	ΑντικαταστΡοτε το εξύρτημα
		Περαφμφοση καλωδίωνηλεκτρο δων λύγω συψηρεφωμκρασβας	ΑντικαταστΡοτε και προστατεγόστετα εξορτήματα
		Εσφαλμήνες πλεκτρικής πωνδήσεις βεική φίας Ρ μετοσχημιστστρ	Ελ/Υξετες συνόΥεσεις
		Ορασή στυνό Υσμον καντηΡα - αντάλβας	ΑντικαταστΡοτε το εξύρτημα
		Λναρφριση αντάλες συνοδεμήνες στο συλφυν επιστροφ Ρς	Διορββστε τη φνόσεη
		Βλύβη υστωντήσ τσασης	ΑντικαταστΡοτε το εξύρτημα
		Βρμικη υστωντήσ Βσταση	Κοθαρβστε τη ιστοσκοντήσταση
A02	ΣΡμα υπορζης διλύγκειμε συνενροστοιμήνο καιστήΡα	Βραχυμή κλομα φωτοκεντβστασης	ΑντικαταστΡοτε τη φωτοκεντβσταση
		Εξωτεριμή όχς στη ιωτωντήβσταση	Απωμαφγνετε τηνπηγριωτές
A03	Ενγρτυσό ήση προ στοσα βας αὐναρθύ ρμενση	Βλύβη αυσθητρα Θ/Υ μρωνσης	Ελ/Υξετεη σωσφ τοπον ήσηη και λειτουρήβα του αυσθηρερωθένσης
		Μη κυκλοφορ δονερογ στηνεγκατ Ξ- στωση	Ελ/Υξετεν κυκλοφορητ Ρ (βλ- π Ννακα ταδειλα 4)
		Αγρια στην εγκαστύστωση	Εξαφβστε τηνγγαστύστωση
A04	Αλαστ(Αλληλες καρήμε προι πλακή τας	Εσφαλμήνη ρήμιση καραμή πρου πλακή τας	Ελ/Υξετεια προστοσι προς εὐν σραὶ τοῦ ταν πορ Υμερο της πλακή Υ τας
F07	Διασλειτουρήβα προσερ μον-Ρρα ( περαφ Ρέν κλείβνει σε 120δευτερύ- λετισή)	Διακοπό καλοδ δισσης	Ελ/Υξετεν καλωδίδ αση
F09	Αλαστ(Αλληλες καρήμε προι πλακή τας	Εσφαλμήνη ρήμιση καραμή πρου πλακή τας	Ελ/Υξετεια προστοσι προς εὐν σραὶ τοῦ πορ Υμερο της πλακή Υ τας
F10	Διασλειτουρήβα αυσθητρα παροχ Βς 1	Βλύβη αυσθητρα	Ελ/Υξετεν καλωδίδ αση ο υντικα ταστροτε τονιασθητρα
		Βραχυμήνα καλοδ δισσης
		Διακοπό καλοδ δισσης
F11	Διασλειτουρήβα αυσθητρα νερού σικωκρξχήρσης	Βλύβη αυσθητρα	Ελ/Υξετεν καλωδίδ αση ο υντικα ταστροτε τονιασθητρα
		Βραχυμήνα καλοδ δισσης
		Διακοπά καλοδ δισσης
F12	Αλαστ(Αλληλες καρήμε προι πλακή τας	Εσφαλμήνη ρήμιση καραμή πρου πλακή τας	Ελ/Υξετεια προστοσι προς εὐν σραὶ τοῦπορ Υμερο της πλακή Υ τας
F14	Διασλειτουρήβα αυσθητρα παροχ Βς 2	Βλύβη αυσθητρα	Ελ/Υξετεν καλωδίδ αση ο υντικα ταστροτε τονιασθητρα
		Βραχυμήνα καλοδ δισσης
		Διακοπέ καλοδ δισσης
F16	Αλαστ(Αλληλες καρήμε προι πλακή τας	Εσφαλμήνη ρήμιση καραμή πρου πλακή τας	Ελ/Υξετεια προστοσι Προς εὐν σραὶ τοῦ πορ Υμερο της πλακή Υ τας
F34	Τ'Ωη προσοδοσίαςζύων αὐ 170V.	Προβίμ ματα στοπλεκτρική δὲ κτυο	Ελ/Υξετεν ηλεκτρικ Έγκατύστωση
F35	Αλαστ(Αλληλι συχνυκητα δικτήν)	Προβίμ ματα στοπλεκτρική δὲ κτυο	Ελ/Υξετεν ηλεκτρικ Έγκατύστωση
F37	Εσφαλμήνη πὲν εση νερού εγκατύστωσης	Πολύγωσης Ρπέση	Γεμβστε την εγκατύστωση
		Βλύβη αυσθητρα	Ελ/Υξετεν αυσθητρα
	Διασλειτουρήβα εξωσε πικού αυτχνειφ	Βλύβη αυχνευσή Ρ βραχυκγ κλεμμα κιωνωδίωσης	Ελ/Υξετεν καλωδίδ αση Ρ υντικα ταστροτε τονιασθητρα
		Αποστυνδευμήνως αυχνευσήζυμετύ την εναργυπωβήση της λειτουρήβας μετοβλήτης βερμικρασδας	ΣυνόΥσε τενύτων εξωσεικι αυτχνευσή Ρ απενεργοτοι Ο στε τη λειτουρήβα μετοβλήτης βερμικρασδας
F40	Εσφαλμήνη πὲν εση νερού εγκατύστωσης	Πολύγωσης Ρ πέση	Ελ/Υξετεν την εγκατύστωση
			Ελ/Υξετεν βαλβλδα αυσθητρα
			Ελ/Υξετεν χοχεβοσαστος Βς
A41	Τυσού ήσηση αυσθητρον	Αποσυνδευμήνως αυσθητρος ταροχες στοσφία του λýβητα	Ελ/Υξετεν σωσφ τοπον ήσηη και λειτουρήβα του αυσθητρα ρευθργωση σις
F42	Διασλειτουρήβα αυσθητρα θύγμινσης	Βλύβη αυσθητρα	ΑντικαταστΡοτε τον αυσθητρα
F47	Διασλειτουρήβα αυσθητρα πέσης νερού εγκατύστωσης	Διακοπό καλοδ δισσης	Ελ/Υξετεν καλωδίδ αση

Διαγνωστικός έλεγχος κυκλοφορητή

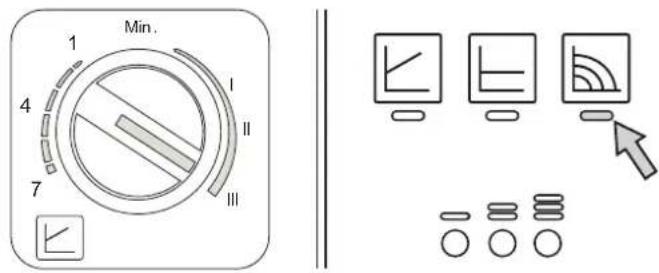

Ορισμένες δυσλειτουργίες που σχετίζονται με τον κυκλοφορητή επισημαίνονται από τη λυχνία LED κοντά στον επιλογέα ταχύτητας (fig. 41 - fig. 42).

wilo

εικ. 4 1

Πίνακας. 4 - Ενδείξεις λυχνίας LED κυκλοφορητή

	ΣβηστΡΟ κυκλοφορητφε βρμδικεται στην κοτ Ξσταση ΑΝΑΜΟΝΗΣ
	Αν Ξβει με πρΩσινο χρφ μαΟ κυκλοφορητφε λειτουργεβ
	ΑνοβοσβΡνει μεπρΩ σινοχρρμαΚύκλος εξαΥρωσης
	Αν Ξβει με πρΩσινο/κύκτινο χρφμα εναλλΩΣΕμπλοκΦ του κυκλοφορητφε λύμο εξωτερικφε σατδας- Υπ Ύταση (>270V)- Ανεταρικφε τύση (<160V)- Υπερφύ ρτωση κινητήρα
	ΑνοβοσβΡνειμε κύκτινο χρφ μαΕμπλοκΦ του κυκλοφορητφε λύμο εσωτερικφε σατδας- ΕμπλοκΦ κινητήρα- Βλ Ξη ηλεκτρονικού συστήματος

Διαγνωστικός έλεγχος κυκλοφορητή (μοντ. PARA)

Ορισμένες δυσλειτουργίες που σχετίζονται με τον κυκλοφορητή επισημαίνονται από τη λυχνία LED (fig. 42).

Λυχνία LED	Δυσλειτουργία	Απία	Λύση
Ανάβει με κόκκινο φως	Εμπλοκή	Εμπλοκή ρότορα	Ενεργοτοιήστε τη χειροκινητη επανεκκίνηση ή επικοινωνήστε με το τμήμα τεχνικής υποστήριξης πελατών
	Εταφήτηνίο	Ελαπτωματικό πηνίο
Αναβοσβήνει με κόκκινο φως	Υπόταση/υπέρταση	Πολύ χωμηλή/υψηλή τάση τροφοδοσίας πλευράς τροφοδοσίας	Ελέγεξε την τάση δικτύου και τις συνθήκες χρόησης.Επικοινωνήστε με το τμήμα τεχνικής υποστήριξης πελατών
	Υπερβολική θερμοκρασία μονάδας	Πολύ υψηλή θερμοκρασία στο εωστερικά της μονάδας
	Βραχυκύκλωμα	Πολύ υψηλή ένταση ρεύματος κινητήρα
Αναβοσβήνει με κόκκινο/ πράσινο φως	Λειτουργία στροβίλου	Τα υδραυλικά σύστημα των αντλιών τροφοδοτείται, αλλά η αντλία δεν έχει τάση δικτύου	Ελέγεξε την τάση δικτύου, την παροχή / πίσεση του νερού, καθώς και τις περιβαλλοντικές συνθήκες
	Λειτουργία εν ζηρώ	Άέρας στην αντλία
	Υπερφάρτωση	Ο κινητήρας περιστρέσεται με δυσκολία.Η αντλία δεν λειτουργεί σύμφωνα με τις προδιαγραφές (π.χ. υψηλή θερμοκρασία μονάδας).Ο αριθμός στροφών είναι πια χαμηλός σε σχέση με τις στροφές κανονικής λειτουργίας.

5. TEXNIKÁ XAPAKTHPIΣTIKÁ KAI ΣΤΟΙΧΕΙΑ

Λεζάντα εικόνων σαρ. 5

A Βαλβίδα ασφαλείας και αντεπιστροφής

A4 Έξοδος καυσοερίων

10 Παροχή εγκατάστασης - ∅ 3/4"

11 Επιστροφή εγκατάστασης - ∅ 1"

14 Βαλβίδα ασφαλείας θέρμανσης

32 Κυκλοφορητής θέρμανσης

36 Αυτόματη βαλβίδα εξαέρωσης

40 Δοχείο διαστολής νερού οικιακής χρήσης

56 Δοχείο διαστολής

74 Στρόφιγγα πλήρωσης εγκατάστασης

97 Άνοδος μαγνησίου

130 Κυκλοφορητής μπόιλερ

143 Θερμοστάτης ρύθμισης μπόιλερ

154 Σωλήνας εξαγωγής συμπυκνώματος

178 Σφαίρα θερμόμετρον μπόιλερ

179 Βαλβίδα αντεπιστροφής

180 Μπόιλερ

192 Ανακυκλοφορία - ∅ 3/4"

197 Χειροκίνητη βαλβίδα εξαέρωσης

209 Παροχή μπόιλερ - ∅ 3/4"

210 Επιστροσή μπόλερ - ∅ 3/4"

233 Στρόφιγγα εξαγωγής μπόιλερ

246 Μετατροπέας πίεσης

275 Στρόφιγγα εξαγωγής εγκατάστασης θέρμανσης

278 Διπλός αισθητήρας (θέρμανσης + ασφαλείας)

293 Φλάντζα ελέγχου μπόιλερ

295 Καυστήρας

5.1 Διαστάσεις συγδέσεις και κύρια εξορτήματα

500 32 40 246 130 179 295 1350 74 293 97 180 42 275 233

εικ. 43 - Μπροστινό τμήμα

850 197 10 179 14 36 11 209 192 A 210 56 278

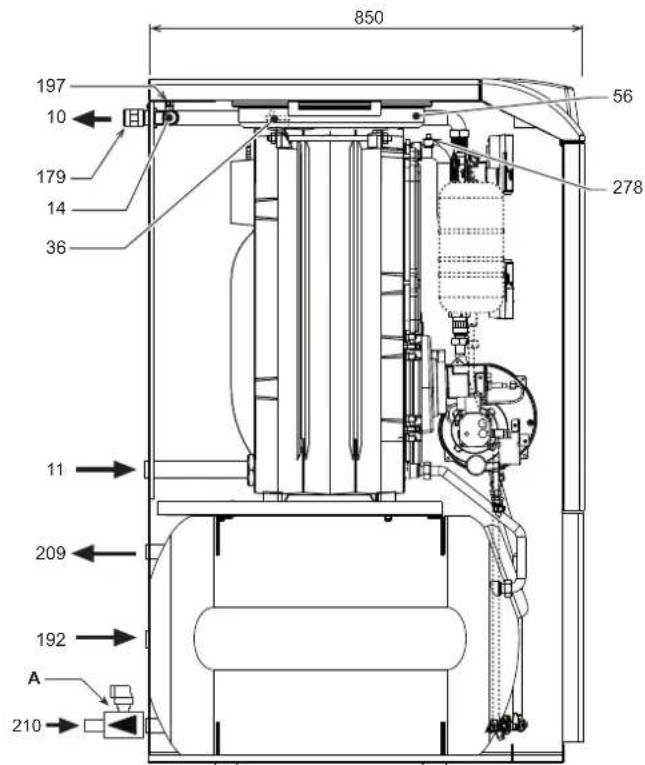

εικ. 44 - Πλαϊνό τμήμα - ATLAS D ECO 30 K 100 UNIT

1050 197 10 179 14 36 56 278 11 209 192 A 210

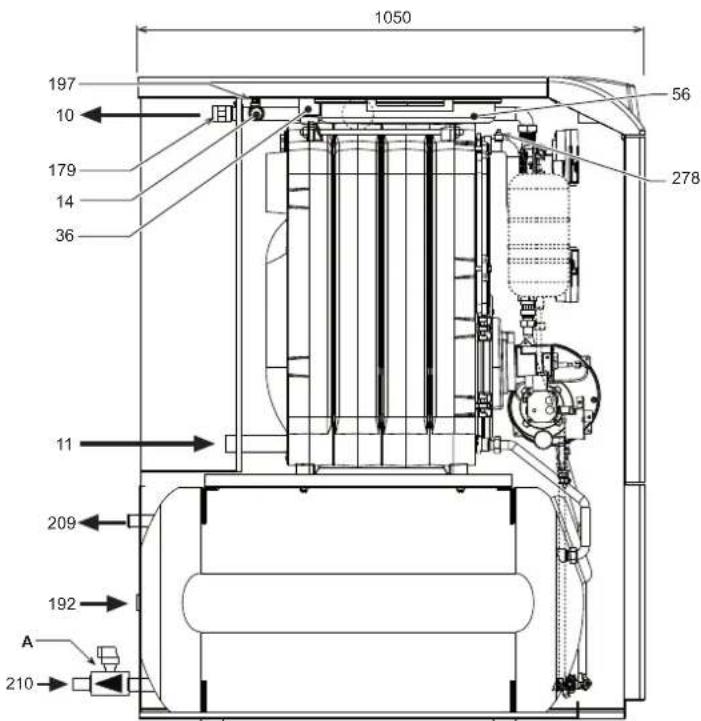

εικ. 45 - Πλαϊνό τμήμα – ATLAS D ECO 42 K 130 UNIT

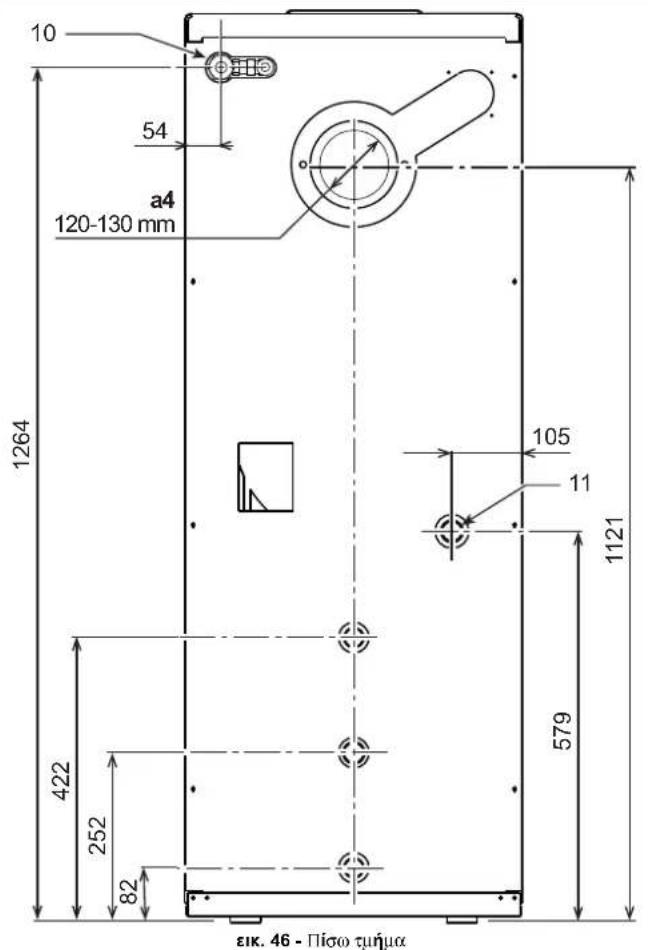

10 54 a4 120-130 mm 1264 422 252 82 105 11 1121 579 εικ. 46 - Πίσω τημα

5.2 Уδραυλικό κύκλωμο

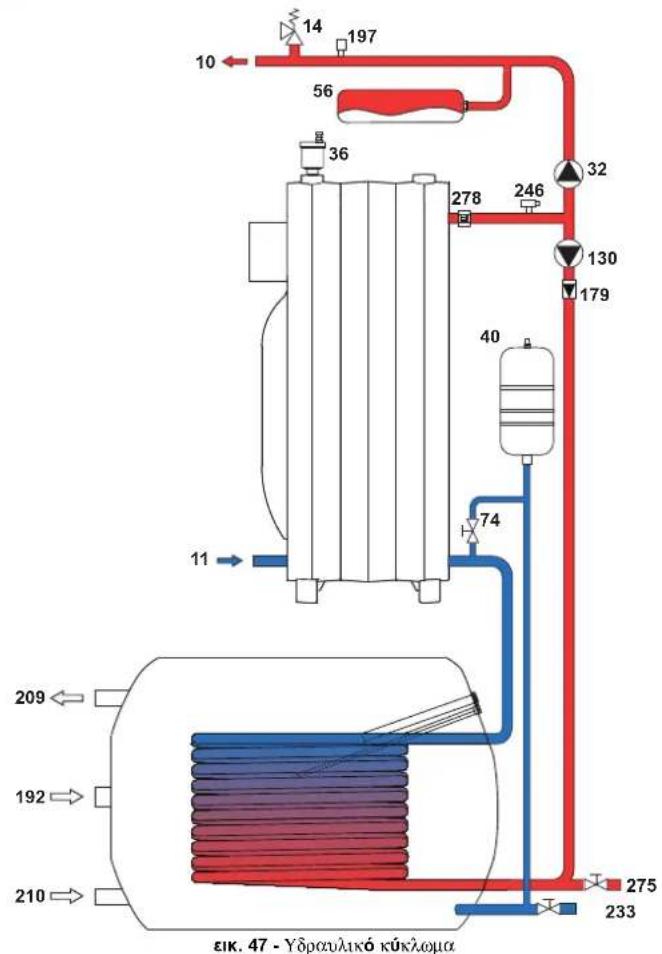

10 14 197 56 36 278 246 32 130 179 40 74 11 209 192 210 275 233 εικ. 47 - Υδραυλικό κύκλωμα

5.3 Διαγράμματα

Απώλεια φορτίου/Μανομετρικό ύψος κυκλοφορητών

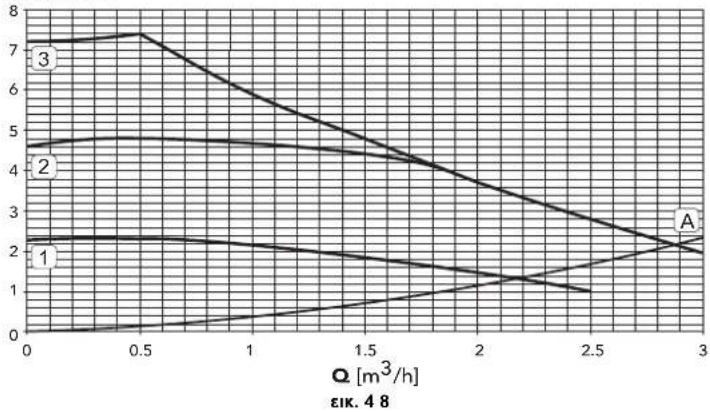

- Μανομετρικό ύψος κυκλοφορητή με ρύθμιση «σταθερής ταχύτητας».

Min. 1 4 7 I II III

H [m H2O]

A Απώλεια φορτίου λέβητα
1 - 2 - 3 Ταχύτητα κυκλοφορητή

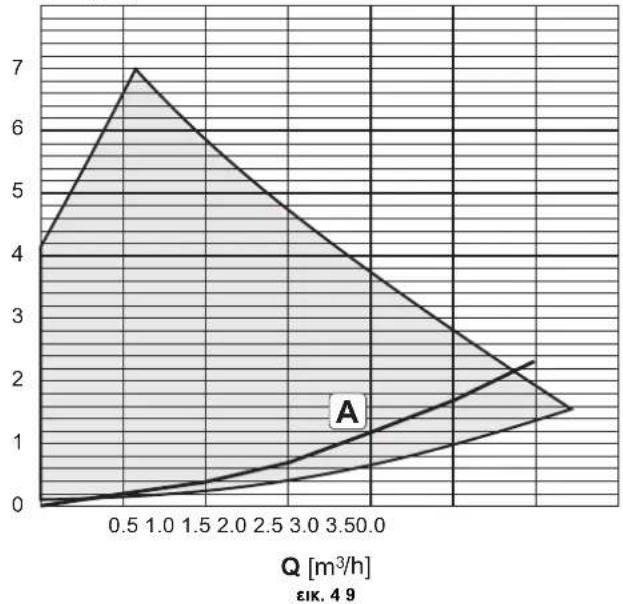

- Μανομετρικό ύψος κυκλοφορητή με ρύθμιση «αναλογικού μανομετρικού ύψους.

Min 1 4 7 I II III

H [m H₂O]

A Απώλεια φορτίου λέβητα

5.4 Πίνακας τεχνικών στοιγείων

Μοντήλο		ATLAS D ECO 30 K 100 UNIT	ATLAS D ECO 42 K 130 UNIT
Αριθμύς στοιχεβων αρ	.	3	3
ΜΥγιστη θερμικρ παροχρ θΥρμανσης (Hs) kW 28.3 41.9 (Q)
ΜΥγιστη θερμικρ παροχρ θΥρμανσης (Hi) kW 26.6 39.4
Ελύχιστη θερμικρ παροχρ θΥρμανσης (Hs) kW 22.4 22.3 (Q)
Ελύχιστη θερμικρ παροχρ θΥρμανσης (Hi) kW 21.1 21.0
ΜΥγιστη θερμικρ ισχύς θΥρμανσης (80-60°C) kW 25.0 37.0 (P)
Ελύχιστη θερμικρ ισχύς θΥρμανσης (80-60°C) kW 20.0 20.0 (P)
ΜΥγιστη θερμικρ παροχρ νερού οικιακρς χρρσης (Hs) kW 28.3 42.0 (Q)
ΜΥγιστη θερμικρ παροχρ νερού οικιακρς χρρσης (Hi)	kW	26.6 39.4
Ελύχιστη θερμικρ παροχρ νερού οικιακρς χρρσης (Hs)	kW	22.4 22.4 (Q)
Ελύχιστη θερμικρ παροχρ νερού οικιακρς χρρσης (Hi)	kW	21.0 21.0
ΜΥγιστη θερμικρ ισχύς νερού οικιακρς χρρσης (80-60°C)	kW	25.0 37.0 (P)
Ελύχιστη θερμικρ ισχύς νερού οικιακρς χρρσης (80-60°C)	kW	20.0 20.0 (P)
Απὶ δοση Pmax (80-60°C) (Hs)	%	88.2 88.3
Απὶ δοση Pmax (80-60°C) (Hi)	%	93.9 94.0
Απὶ δοση Pmin (80-60°C) (Hs)	%	89.1 89.7
Απὶ δοση Pmin (80-60°C) (Hi)	%	94.9 95.5
Απὶ δοση 30% (Hs)	%	92.2 91.5
Απὶ δοση 30% (Hi)	%	98.2 97.4
ΜΥγιστη πίεσηλειτουργβας θΥρμανσης	bar	6	6 (PMS)
Ελύχιστη πίεσηλειτουργβας θΥρμανσης	bar	0.8	0.8
ΜΥγιστη θερμοκρασβα θΥρμανσης	°C	110	110 (tmax)
Χωρητικύτητα νερού θΥρμανσης	λβτρα	21	26
Χωρητικύτητα δοχεβουδιαστολρς θΥρμανσης	λβτρα	10	10
Πίεση προπλρωσηςδοχεβου διαστολρς θ Υρμανσης	bar	1	1
ΜΥγιστη πίεσηλειτουργβας νερού οικιακρς χρρσης	bar	9	9	(PMW)
Ελύχιστη πίεσηλειτουργβας νερού οικιακρς χρρσης	bar	0.1	0.1
Περιεκτικύτητα μπίλερ	λβτρα	90	117
Χωρητικύτητα δοχεβουδιαστολρς νερού οικιακρς χρρσης	λβτρα	4	3
Παροχρ νερού οικιακρς χρρσης Dt 30°C	l/10min	195	250
Παροχρ νερού οικιακρς χρρσης Dt 30°C	l/h	750	850
Βαθμώς προστασβας	IP	XOD XOD
Τύση τροφοδοσβας	V/Hz	230/50	230/50
Απορροφούμενη ηλεκτρικρ ισχύς για θΥρμανση	W	195	195
Απορροφούμενη ηλεκτρικρ ισχύς για νερύ οικιακρς χρρσης	W	195	195
Βύρος εν κενρ	kg	225	265
ΜΡ κοςθαλύμου καύσης	mm	350	450
Διύμετρος θαλύμου καύσης	mm	300	300
Απρ λεια φορτβου πλευρύς καυσαερβων	mbar	0.11	0.35

Δελτίο προϊόντος ErP

MONTEAOY: ATLAS D ECO 30 K 100 UNIT - (OLHU3YWA)

εμπορικό σήμα: FERROLI
Λέβητας συμπύκνωσης: OXI
Λέβητας χαμηλής θερμοκρασίας (**): NAI
Λέβητας B1: OXI
Θερμαντήρας συνδυασμένης λειτουργίας: NAI
Θερμαντήρας χώρου με συμπαραγωγή: OXI
Χαρακτηριστικό	Σύμβολο	Τιμή	Μονάδα
Τάξη ενεργειακής απόδοσης της εποχιακής θέρμανσης χώρου (από A+++ έως D)			B
Ονομαστική θερμική ισχύς	Pn	kW	25
Ενεργειακή απόδοση της εποχιακής θέρμανσης χώρου	_s	%	86
Ωφέλιμη θερμική ισχύς
σε ονομαστική θερμική ισχύ και υψηλές θερμοκρασίες (*)	P4	kW	25,0
στο 30 % της ονομαστικής θερμικής ισχύος και υψηλές θερμοκρασίες (***)	P1	kW	7,8
Ωφέλιμη απόδοση
σε ονομαστική θερμική ισχύ και υψηλές θερμοκρασίες (*)	_4	%	88,2
στο 30 % της ονομαστικής θερμικής ισχύος και υψηλές θερμοκρασίες (***)	_1	%	92,2
Βοηθητική κατανάλωση ηλεκτρικής ενέργειας
υπό πλήρες φορτίο	elmax	kW	0,150
υπό μερικό φορτίο	elmin	kW	0,069
σε κατάσταση αναμονής	PSB	kW	0,003
Λοιπά χαρακτηριστικά
Απώλειες θερμότητας σε κατά- σταση αναμονής	Pstby	kW	0,105
Κατανάλωση ισχύος ανάφλεξης καυστήρα	Pign	kW	0,000
Ετήσια κατανάλωση ενέργειας	QHE	GJ	83
Στάθμη ηχητικής ισχύος εσω- τερικού χώρου	LWA	dB	62
Εκπομπές οξειδίων του αζώτου	NOx	mg/kWh	95
Για θερμαντήρες συνδυασμένης λειτουργιας
δηλωμένο προφίλ φορτίου			XL
Τάξη ενεργειακής απόδοσης θέρμανσης νερού (από A+ έως F)			B
Ημερήσια κατανάλωση ηλεκτρικής ενέργειας	Qelec	kWh	0,279
Ετήσια κατανάλωση ηλεκτρικής ενέργειας	AEC	kWh	55
Ενεργειακή απόδοση θέρμανσης νερού	_wh	%	64
Ημερήσια κατανάλωση καυσίμου	Qfuel	kWh	31,807
Ετήσια κατανάλωση καυσίμου	AFC	GJ	24

(*) Καθεστώς υψηλής θερμοκρασίας: θερμοκρασία επιστροφής 60 °C στο στόμιο εισόδου του θερμαντήρα και θερμοκρασία τροφοδοσίας 80 °C στο στόμιο εξόδου του θερμαντήρα.

(**) Χαμηλή θερμοκρασία: 30°C για λέβητες συμπύκνωσης, 37 °C για λέβητες χαμηλής θερμοκρασίας και για τους λοιπούς θερμαντήρες θερμοκρασία επιστροφής 50 °C (στο στόμιο ευσόδου του θερμαντήρα).

Δελτίο προϊόντος ErP

MONTEAOY: ATLAS D ECO 42 K 130 UNIT - (OLHU4YWA)

εμπορικό σήμα: FERROLI
Λέβητας συμπύκνωσης: OXI
Λέβητας χαμηλής θερμοκρασίας (**): NAI
Λέβητας B1: OXI
Θερμαντήρας συνδυασμένης λειτουργίας: NAI
Θερμαντήρας χώρου με συμπαραγωγή: OXI
Χαρακτηριστικό	Σύμβολο	Τιμή	Μονάδα
Τάξη ενεργειακής απόδοσης της εποχιακής θέρμανσης χώρου (από A+++ έως D)			B
Ονομαστική θερμική ισχύς	Pn	kW	37
Ενεργειακή απόδοση της εποχιακής θέρμανσης χώρου	η_s	%	86
Ωφέλιμη θερμική ισχύς
σε ονομαστική θερμική ισχύ και υψηλές θερμοκρασίες (*)	P4	kW	37,1
στο 30 % της ονομαστικής θερμικής ισχύος και υψηλές θερμοκρασίες (**)	P1	kW	11,5
Ωφέλιμη απόδοση
σε ονομαστική θερμική ισχύ και υψηλές θερμοκρασίες (*)	η_4	%	88,3
στο 30 % της ονομαστικής θερμικής ισχύος και υψηλές θερμοκρασίες (**)	η_1	%	91,5
Βοηθητική κατανάλωση ηλεκτρικής ενέργειας
υπό πλήρες φορτίο	elmax	kW	0,150
υπό μερικό φορτίο	elmin	kW	0,068
σε κατάσταση αναμονής	PSB	kW	0,003
Λοιπά χαρακτηριστικά
Απώλειες θερμότητας σε κατά- σταση αναμονής	Pstby	kW	0,127
Κατανάλωση ισχύος ανάφλεξης καυστήρα	Pign	kW	0,000
Ετήσια κατανάλωση ενέργειας	QHE	GJ	123
Στάθμη ηχητικής ισχύος εσω- τερικού χώρου	LWA	dB	62
Εκπομπές οξειδίων του αζώτου	NOx	mg/kWh	92
Για θερμαντήρες συνδυασμένης λειτουργιας
δηλωμένο προφίλ φορτίου			XXL
Τάξη ενεργειακής απόδοσης θέρμανσης νερού (από A+ έως F)			B
Ημερήσια κατανάλωση ηλεκτρικής ενέργειας	Qelec	kWh	0,317
Ετήσια κατανάλωση ηλεκτρικής ενέργειας	AEC	kWh	70
Ενεργειακή απόδοση θέρμανσης νερού	η_wh	%	61
Ημερήσια κατανάλωση καυσίμου	Qfuel	kWh	37,231
Ετήσια κατανάλωση καυσίμου	AFC	GJ	31

(*) Καθεστώς υψηλής θερμοκρασίας: θερμοκρασία επιστροφής 60 °C στο στόμιο εισόδου του θερμαντήρα και θερμοκρασία τροφοδοσίας 80 °C στο στόμιο εξόδου του θερμαντήρα.

(**) Χαμηλή θερμοκρασία: 30°C για λέβητες συμπύκνωσης, 37 °C για λέβητες χαμηλής θερμοκρασίας και για τους λοιπούς θερμαντήρες θερμοκρασία επιστροφής 50 °C (στο στόμιο εισάδου του θερμαντήρα).

5.5 Нлектрологико диэрацио

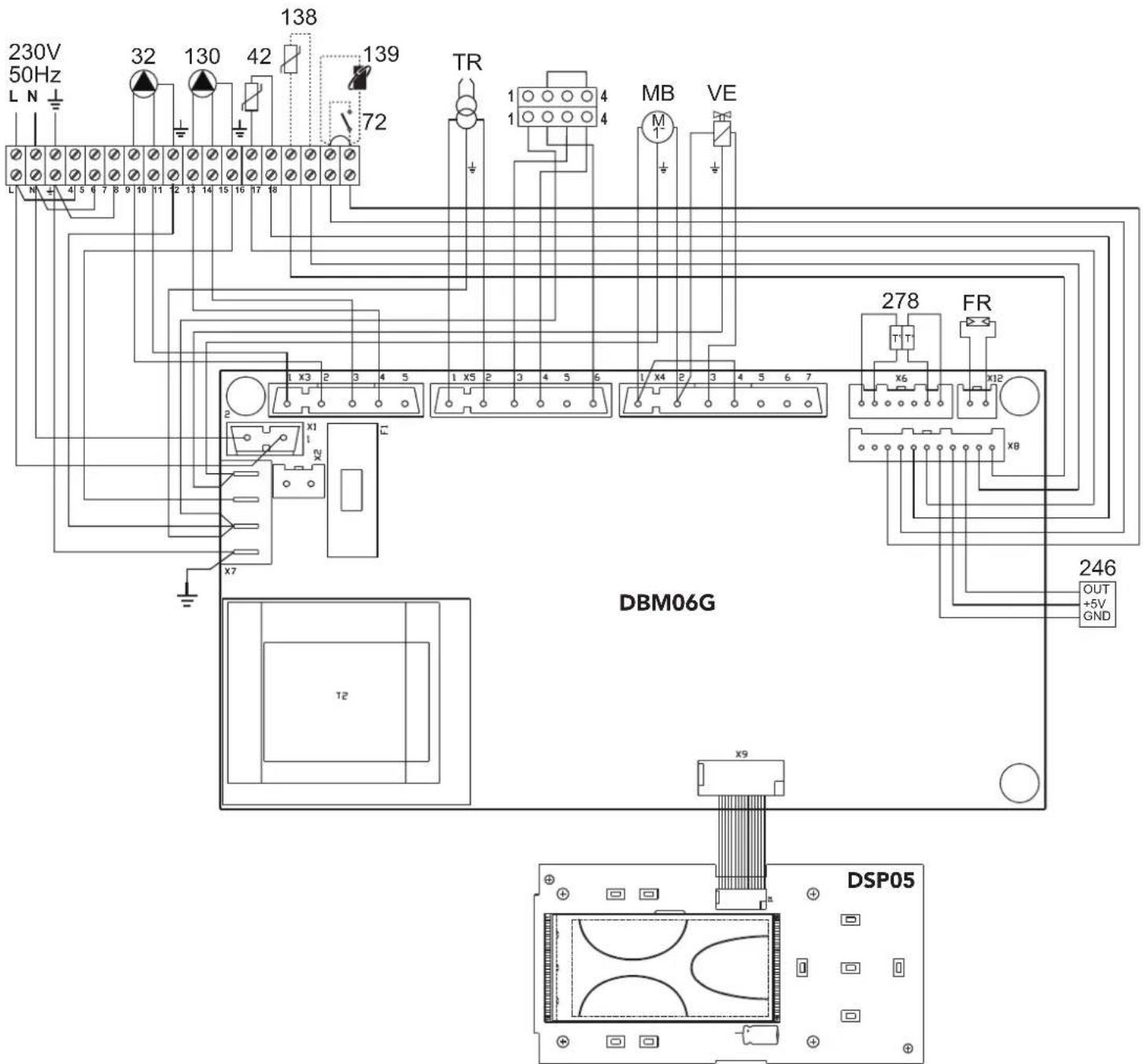

230V 50Hz L N ±4 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 32 130 42 138 139 72 TR 1 1 MB VE 278 FR X6 X12 X8 DBM06G 246 OUT +5V GND DSP05 T2 x7 x9

εικ. 50 - Нлектрологикό διάγρομμα

32 Κυκλοφορητής θέρμανσης
42 Ανιχνευτής θερμοκρασίας νερού οικιακής χρήσης
72 Θερμοστάτης χώρου (προαιρετικός)
130 Κυκλοφορητής μπόιλερ
138 Εξωτερικός ανιχνευτής (προαιρετικός)
139 Τηλεχειριστήριο με χρονοδιακόπτη (προαιρετικό)
246 Μετατροπέας πίεσης
278 Διπλός αισθητήρας (ασφαλείας + θέρμανσης)
TR Μετασχηματιστής έναυσης
FR Φωτοαντίσταση
MB Κινητήρας καυστήρα
VE Hлектroμαγντική βαλβίδα

Ferroli

FERROLI S.p.A.

Via Ritonda 78/a

37047 San Bonifacio - Verona - ITALY

www.ferroli.com
