РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Romeo N FERROLI

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

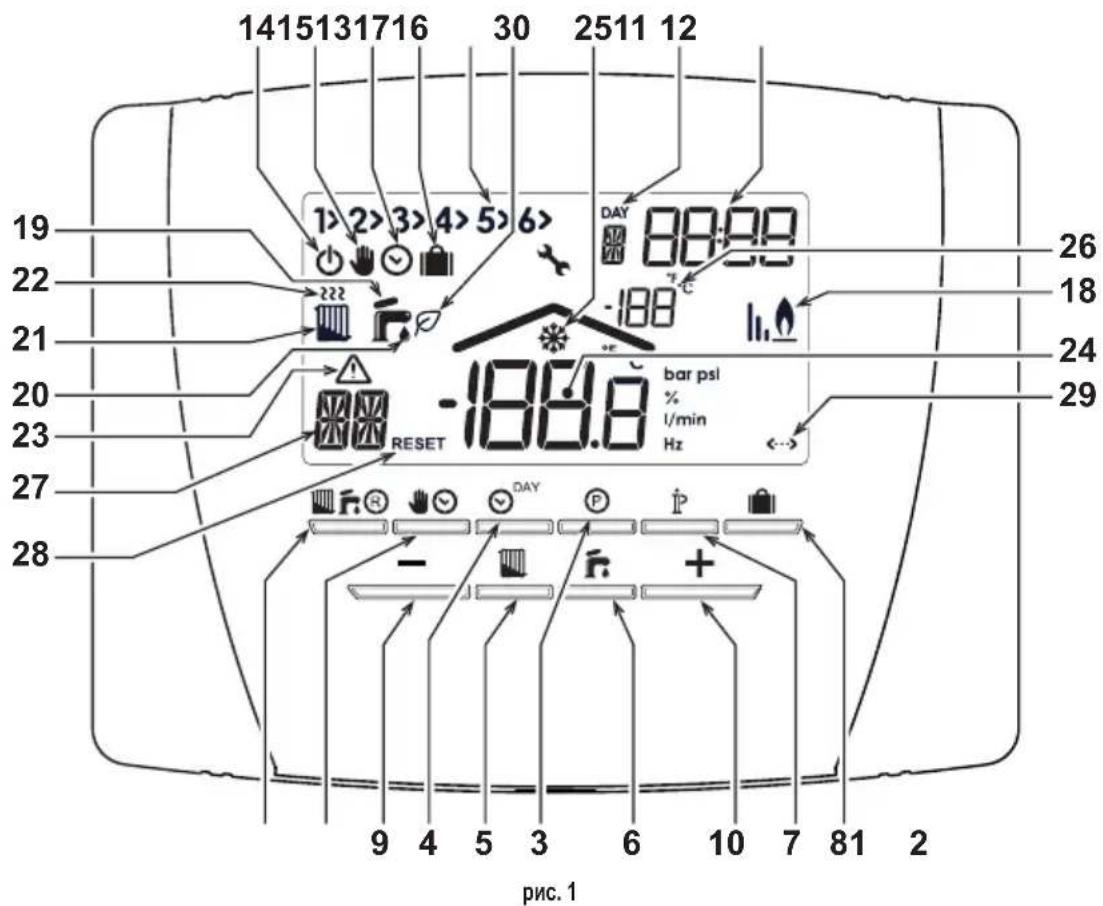

721. ОБЗОРДИСТАНЦИОННОГОУПРАВЛЕНИЯ

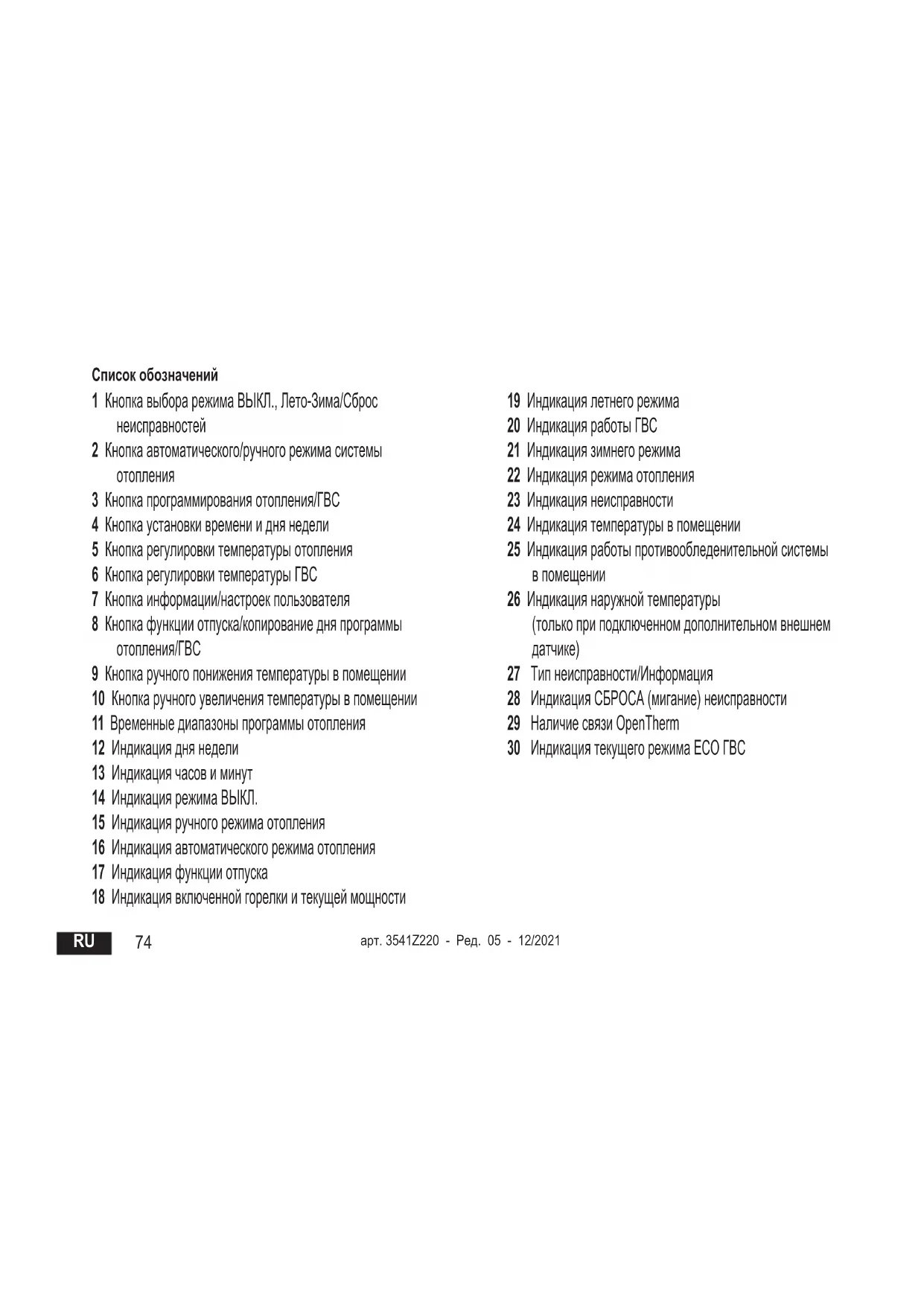

73Списокобозначений 1 КнопкавыборарежимаВЫКЛ.,Лето-Зима/Сброс неисправностей 2 Кнопкаавтоматического/ручногорежимасистемы

3 Кнопкапрограммированияотопления/ГВС 4 Кнопкаустановкивременииднянедели 5 Кнопкарегулировкитемпературыотопления 6 КнопкарегулировкитемпературыГВС 7 Кнопкаинформации/настроекпользователя 8 Кнопкафункцииотпуска/копированиедняпрограммы отопления/ГВС 9 Кнопкаручногопонижениятемпературывпомещении 10 Кнопкаручногоувеличениятемпературывпомещении 11 Временныедиапазоныпрограммыотопления 12 Индикацияднянедели 13 Индикациячасовиминут 14 ИндикациярежимаВЫКЛ. 15 Индикацияручногорежимаотопления 16 Индикацияавтоматическогорежимаотопления 17 Индикацияфункцииотпуска 18 Индикациявключеннойгорелкиитекущеймощности 19 Индикациялетнегорежима 20 ИндикацияработыГВС 21 Индикациязимнегорежима 22 Индикациярежимаотопления 23 Индикациянеисправности 24 Индикациятемпературывпомещении 25 Индикацияработыпротивообледенительнойсистемы

26 Индикациянаружнойтемпературы (толькоприподключенномдополнительномвнешнем

27 Типнеисправности/Информация 28 ИндикацияСБРОСА(мигание)неисправности 29 НаличиесвязиOpenTherm 30 ИндикациятекущегорежимаECOГВС арт.3541Z220-Ред.05-12/2021

742. 4ПРОСТЫХШАГАДЛЯНАСТРОЙКИПУЛЬТАДИСТАНЦИОННОГОУПРАВЛЕНИЯИУПРАВЛЕНИЯИМ

2.1 (Фаза1)Правильнаяустановкавременииднянедели

1. Нажмитенакнопку .Индикациядняначнетмигать:

используйтекнопки / ,чтобызадатьнужный день,учитывая,чтоДЕНЬ1-этопонедельник,аДЕНЬ7-это воскресенье.

2. Нажмитенакнопку .Индикациячасаначнетмигать:

используйтекнопки / ,чтобызадатьнужное времяот00до23.

3. Нажмитенакнопку .Индикацияминутначнетмигать:

используйтекнопки / ,чтобызадатьнужные минутыот00до59.

4. Нажмитенакнопку .

2.2 (Фаза2)Настройкаавтоматическойнедельнойпрограммы

Посленастройкивременииднянеделипульт дистанционного управления будет следовать предварительно заданной автоматической программе. Программаотопленияпредусматривает6суточных временныхдиапазоновпо уровнютемпературы, пронумерованных от1 до6.Можно установить временныедиапазонымежду00:00и24:00,настраиваяихсшагомв10минут.Каждыйуровеньтемпературызадаетсявдиапазонеот7°Cдо32,5°C инастраиваетсясшагомв0,1°C.Такимобразом,можнозапрограммироватьлюбуюкомбинациювремениитемпературывтечениедняиналюбыедни недели.Предварительнозаданнаяавтоматическаяпрограммавыглядитследующимобразом: Спонедельникапопятницу Временнойинтервал1 Временнойинтервал2 Временнойинтервал3 Временнойинтервал4 Временнойинтервал5 Временнойинтервал6 Времяначала 06:30 08:00 12:00 14:00 18:00 22:30 Уровеньтемпературы 21°C 18°C 21°C 18°C 21°C 16°C Ссубботыповоскресенье Временнойинтервал1 Временнойинтервал2 Временнойинтервал3 Временнойинтервал4 Временнойинтервал5 Временнойинтервал6 Времяначала 08:00 10:00 12:00 14:00 18:00 23:00 Уровеньтемпературы 21°C 21°C 21°C 21°C 21°C 16°C арт.3541Z220-Ред.05-12/2021

75Следуйте нижеприведенным инструкциям для редактирования предварительно заданной автоматической программы.

1. Нажмитенакнопку .ЕслипрограммированиережимаГВСподключено,тоспомощью

выберитесимвол радиатораиподтвердитеспомощьюкнопки .Будутмигать6ежедневныхвременныхдиапазонов,азацифрой1 ДНЯ1будет стоятьстрелка( )дляуказаниянато,чтоможноотредактироватьвременнойдиапазон1понедельника.

2. Нажмитенакнопку .Индикациячасаиминутначнетмигать:используйте

,чтобыизменитьвремяначала временногоинтервалашагамив10минут.Приудерживаниикнопкичасыиминутыбудутменятьсявускоренномтемпе.

3. Нажмите на кнопку . Индикация температуры окружающей среды внутри дома начинает мигать: используйте

для изменения уровня температуры с шагом 0,1°C. Если удерживать кнопку нажатой, температура будет меняться вускоренномтемпе.

4. Нажмитенакнопку .6суточныхдиапазоновначнутмигать.

5. Затемнажмитекнопку

,чтобывызватьнадисплеевременнойинтервал2понедельника,которыйможноизменить,повторив пункты2–4.

6. Остальныевременныедиапазоныможновызватьнаэкрандисплея,выбираядиапазоны3,4,5или6спомощью

7. Теперьможновыбратьнастройкупрограммынаследующийдень:

, чтобы вызвать ДЕНЬ 2 на экран дисплея. Программу вторника можно отредактировать, повторив пункты2–6. б. Нажмитенакнопку ,чтобыскопироватьпрограммуспонедельниканавторник.Чтобыскопироватьтужепрограммуина следующиеднинедели,нажмитекнопку несколькораз. арт.3541Z220-Ред.05-12/2021

76Внимание!Принастройкепрограммыследитезатем,чтобыкаждыйвременнойинтервалимелразноевремяначала. Графикперсональнойпрограммы

интервал 6 Понедельник Времяначала Уровеньтемпературы

Времяначала Уровеньтемпературы

Времяначала Уровеньтемпературы

Времяначала Уровеньтемпературы

Времяначала Уровеньтемпературы

Времяначала Уровеньтемпературы Воскресенье Времяначала Уровеньтемпературы арт.3541Z220-Ред.05-12/2021

772.3 (Фаза3)Выборрежимаработы

ВыборрежимаВЫКЛ. Есливыпланируетепокинутьдомнадолгоевремя(см.такжефункцию«Отпуск»)илипростохотитевыключитьотопление,нажмитенакнопку ,инадисплеепоявитсясимвол .Отоплениеотключаетсяиактивируетсятольковтомслучае,еслитемпературавпомещенииопускается ниже5°C:этозащитнаяфункцияпротивобледенениявдоме.Котел,еслионоборудованнакопительнымбаком,небудетподаватьгорячуюводу длябытовогопотребления;котелмгновенногонагревабудетподаватьгорячуюводу. Выборлетнегорежима Есливыхотитевыключитьотопление,сохранивподачугорячейводыдлябытовогопотребления,нажмитенакнопку ,чтобыотобразить надисплеесимвол .Отоплениеотключаетсяиактивируетсятольковтомслучае,еслитемпературавпомещенииопускаетсяниже5°C:это защитнаяфункцияпротивпромерзаниядома.Котеллюбоготипабудетподаватьгорячуюводу. Выборзимнегорежима Чтобысновавключитьотоплениеивернутьсявранеезаданныйрежимработы,снованажмитекнопку ,инадисплеепоявитсясимвол .Котеллюбоготипабудетподаватьгорячуюводу. Автоматическийрежимотопления(взимнемрежиме) Нажмитенакнопку ,инадисплеепоявитсясимвол .Пультдистанционногоуправлениябудетработатьвсоответствиисавтоматической недельнойпрограммой,отображая6временныхдиапазонов.Диапазон,обозначенныйстрелкой,будетактивнымнатотмомент.Еслинадисплее отсутствуютстрелки,этоозначает,чтотекущеевремянаходитсямежду00:00иначаломвременногоинтервала1. арт.3541Z220-Ред.05-12/2021

78Исключениезаданногоуровнятемпературы Вавтоматическомрежимезначениетемпературывпомещенииможновременноизменить,используя

сшагом0,1°C.Если удерживатькнопкунажатой,температурабудетменятьсявускоренномтемпе.Функцияисключения,обозначеннаянадисплеемигающимсимволом ,будетотмененаприпервомизменениивременногодиапазона. Ручнойрежимотопления(взимнемрежиме) Чтобыиспользоватьпультдистанционногоуправленияпрификсированномуровнетемпературывпомещении,нажмитекнопку ,инадисплее появитсясимвол (приэтом6временныхдиапазоновнеотображаются).Затемустановитезначениетемпературывпомещении,используя

сшагом0,1°C.Еслиудерживатькнопкунажатой,температурабудетменятьсявускоренномтемпе.Ручнойрежимбудет сохранятьсядотехпор,поканебудетвыбрандругойрежимработы.

2.4 (Фаза4)Регулировкатемпературыотопления/ГВС

Отопление-Нажмитекнопку :надисплеепоявитсятекущаянастройкатемпературыводывконтуреотопления,которуюможно отрегулироватьспомощью

сшагом1°C.Нажмителюбуюкнопку,чтобывыйтиизменю. ГВС-Нажмитекнопку :надисплеепоявитсятекущаянастройкатемпературыводыГВС,регулируемаяспомощью

сшагом1°C.Нажмителюбуюклавишу,чтобывыйтиизменю. арт.3541Z220-Ред.05-12/2021

Служитдляотключенияотопления(есликотелоборудованнакопительнымбаком),атакжепроизводстваводыГВСнаопределенныйпериод времени-от1часадо45дней-срегулировкойшагамив1час.Этопозволяетвамэкономитьэлектроэнергиюисоответствующиерасходы,когда вынаходитесьвдалиотдома,втовремякакпоокончаниидействияфункции«Отпуск»заданныйрабочийрежимбудетвозобновлен.Отопление включаетсятольковтомслучае,когдатемпературавпомещенииопускаетсяниже5°C:защитнаяфункцияотобледенениявдоме. Следуйтенижеприведенныминструкциям,чтобыактивироватьинастроитьфункцию«Отпуск».

1. Нажмите на кнопку . Символ начнет мигать, появится символ (непрерывный свет), а часы и минуты будут

показывать-00:01,чтосоответствуетвремени,оставшемусядоконцафункции«Отпуск».

,чтобыувеличитьвремя,оставшеесядоокончаниядействия«Отпуск»,шагамив1час(-00:01 означает1час;-45:00означает45дней).Приудерживаниикнопкивремяиднибудутменятьсявускоренномтемпе.

3. Вовремядействияфункции«Отпуск»надисплеебудетпродолжатьотображатьсявремя,оставшеесядозавершенияфункции.

ЧтобыотменитьфункциюОтпуск,нажмитекнопку илилюбуюдругуюкнопку,связаннуюсдругимрежимомработы. арт.3541Z220-Ред.05-12/2021

803.2 Редактированиепользовательскихпараметров

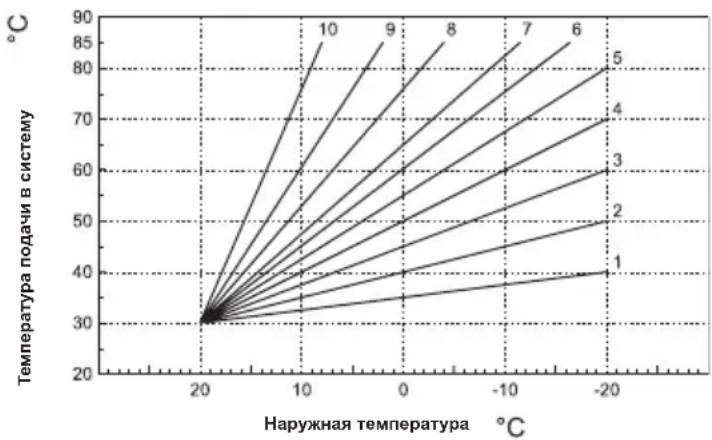

Плавающаятемпература-Криваяклиматическойкомпенсациисвнешнейтемпературой Послеустановкивнешнегодатчика(опция)системарегулировкиможетработатьсоскользящейтемпературой.Внешнийдатчикдолженбыть подключенкплатекотла:дляэтогообратитеськсоответствующемуруководству.Вданномрежиметемпературасистемыотоплениярегулируется всоответствиисвнешнимиклиматическимиусловиямисцельюобеспеченияповышенногокомфортаиэкономииэнергиивтечениевсегопериода года.Вчастности,приповышениивнешнейтемпературытемператураподачивсистемеснижаетсявсоответствиисопределеннойкомпенсационной кривой.Прирегулировкеврежимескользящейтемпературытемпература,заданнаяспомощью«Регулировкитемпературыотопления»,становится максимальнойтемпературойподачисистемы.Рекомендуетсяустанавливатьеенамаксимальнуювеличину,чтобыпозволитьсистемевыполнять регулировкуповсемуполезномурабочемудиапазону.Можнонастроитькомпенсационнуюкривуюот1до10всоответствиисоследующимграфиком. Наружная температура Температура подачи в систему

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

Используйтекнопки / дляизменения компенсационнойкривойшагамив1единицу.Если удерживатькнопкунажатой,значениебудетменяться вускоренномтемпе.

3. Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

81Приустановкекривойна0регулировкаврежимескользящейтемпературыотключается. Регулировкасистемыдолжнавыполнятьсяквалифицированнымперсоналомнаэтапеустановки.Вдальнейшемпользовательможетсам изменятьихдляобеспечениямаксимальногокомфорта.Еслитемпературавпомещенииоказываетсянижежелаемой,рекомендуетсявыбрать характеристикуболеевысокогопорядкаинаоборот.Увеличиваяилиуменьшаянаоднуединицупорядоккривой,оцените,какимобразомэто скажетсянавеличинетемпературывпомещении. Послеустановкикомпенсационнойкривойможнонастроитьпараллельноесмещениекривыхот20до40,какпоказанонаследующихграфиках: Наружная температура Температура подачи в систему Наружная температура Температура подачи в систему

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Нажимайтенакнопку дотехпор,поканепоявится

4. Используйтекнопки / ,чтобыизменить

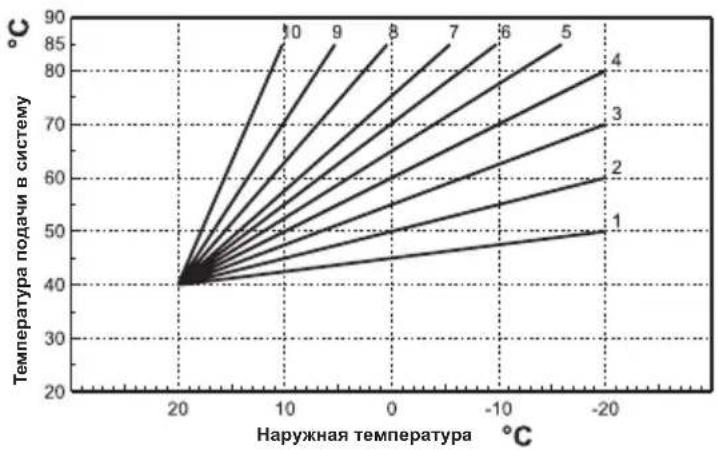

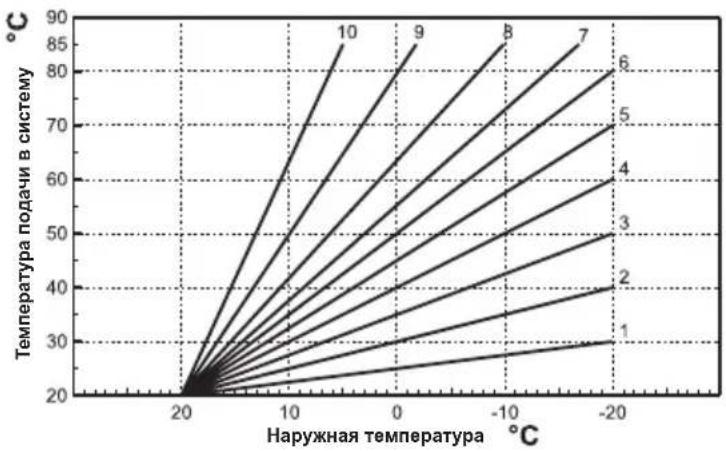

параллельноесмещениекривыхшагамив1°C.Если удерживатькнопкунажатой,значениебудетменяться вускоренномтемпе.

5. Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

82Плавающаятемпература-Компенсациявзависимостиоттемпературывпомещении. Когдатемпературавпомещенииприближаетсякзаданномузначению,температурасистемыотоплениядополнительнорегулируется,чтобыкак можноближеподойтикжелаемомузначениюбезвыработкиизлишнеготеплаипотерьэнергии,изначительноповышаякомфортвпомещении пользователя.

3.3 ПодключениепрограммированияГВС

Следуйтенижеприведенныминструкциям,чтобыподключитьпрограммированиеГВС.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Нажимайтенакнопку дотехпор,поканепоявитсяпараметрP1.

Установитежелаемоезначениеспомощьюкнопок / . 0 =Программаотключена,постоянныйрежимComfortкаклетом,такизимой. 1 =Программаактивнатолькозимой 2 =Программаактивналетомизимой 3 =Программаотключена,постоянныйрежимEconomyкаклетом,такизимой.

4. Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

Чтобыустановитьавтоматическуюнедельнуюпрограмму,действуйте,какописановпараграфе"Фаза2.Настройкаавтоматическойнедельной программы",выбравсимволкранавпункте"1"иучитывая,чтовпункте"3"нужноустановитьEC(Economy)илиCO(Comfort)вместозначения температуры.Идействительно,пультдистанционногоуправленияимеетнедельныйпочасовойпрограмматор,основанныйнадвухуровнях:на уровнеCOMFORTкотелбудетподдерживатьнакоплениепризаданнойтемпературе,анауровнеEconomyкотелнебудетподаватьгорячуюводу. Относительнотипанакоплениянеобходимообращатьсякдокументациинакотел. Внимание:Убедитесь,чтопультдистанционногоуправленияпереведенвзимнийиавтоматическийрежим. арт.3541Z220-Ред.05-12/2021

833.4 Функцияпредварительногоподогрева

Этафункцияактивнатольковтомслучае,есливыбранавтоматическийрежимотопления. Приустановкевавтоматическийрежимфункцияопережаетвремязапускасистемыотопления(неранее00:00тогожедня),чтобытемпература впомещении,заданнаяпользователем,быладостигнутакначалузапрограммированногопериода.Пультдистанционногоуправлениярассчитывает первоегипотетическоевремяпредварительногорозжига:еслизапрограммированнаятемпературавпомещениидостигаетсязаболеекороткое время,чембылорассчитано,времяпредварительногоподогревабудетуменьшено,инаоборот.Такимобразомсоздаетсяпроцесссамообучения дляопределенияминимальноговремени,необходимогодляпредварительногорозжига. Пультдистанционногоуправленияпредлагаеттакжевозможностьзадатьфиксированныйлинейныйградиентпредварительногоподогрева:вэтом случаетемпературавпомещениибудетповышатьсяна3°Cвчас. Поэтомуважно,чтобыавтоматическаяпрограммаотоплениябыланастроенавсоответствиисжелаемымвременемполучениятепла,анес временемжелаемогозапускасистемыотопления. Следуйтенижеприведенныминструкциям,чтобыактивироватьилидезактивироватьэтуфункцию.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Постояннонажимайтенакнопку дотехпор,поканепоявитсяпараметрP2.

Установите 0 с помощью кнопок / , чтобы дезактивировать предварительный подогрев. Установите 1 с помощью кнопок / ,чтобыактивироватьавтоматическийпредварительныйподогрев.Установите2спомощьюкнопок / ,чтобыактивироватьпредварительныйподогревсфиксированнымлинейнымградиентом3°Cвчас.

4. Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

Вовремядействияфункциипредварительногоподогревабудетмигатьсимвол°Cтемпературывпомещении. Функцияпредварительногоподогрева завершается, когдаразницамежду запрограммированнойифактическойтемпературой в помещении составляетменее0,5°C. арт.3541Z220-Ред.05-12/2021

843.5 Максимальноеколичествосуточныхвременныхдиапазонов

Программаотопленияпредусматривает6суточныхвременныхдиапазоновпоуровнютемпературы,пронумерованныхот1до6.Принеобходимости ихможноуменьшитькакминимумдо2-х.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Нажимайтенакнопку дотехпор,поканепоявитсяпараметрP3.

Используйтекнопки / ,чтобыизменитьколичествосуточныхвременныхдиапазоновс2до6.

4. Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

3.6 Минимальнаятемператураотопления

Следуйтенижеприведенныминструкциям,чтобызадатьминимальноеколичествоводывотопительномконтурешагамив1°C.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Постояннонажимайтенакнопку дотехпор,поканепоявитсяпараметрP4.

Используйтекнопки / длярегулировкипараметрашагамив1°C.Еслиудерживатькнопкунажатой,значениебудет менятьсявускоренномтемпе.

4. Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

853.7 Заполнениесистемы

Этафункцияуправляетрежимомработыэлектрическогоустройствадлязаполнениягидравлическогоконтурананекоторыхмоделяхкотлов.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Постояннонажимайтенакнопку дотехпор,поканепоявитсяпараметрP5.

Установите 0 с помощью кнопок / , чтобы дезактивировать электрическое устройство для заполнения. Установите 1 с помощью кнопок / ,чтобыактивироватьручноезаполнениесистемы.Установите2спомощьюкнопок / ,чтобыактивироватьавтоматическое заполнениесистемы.

4. Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

Внимание:Задайте ручное наполнение на платеуправления котлом. В ручном режимеи в случае, когда датчик, установленный в котле, обнаруживаетнедостаточноедавление,надисплеепоявляетсямигающаяиконкабар;принажатиинакнопку активируетсясоответствующий электромагнитныйклапан.Вовремяручногоилиавтоматическогозаполнениясистемыиконкабарначнетгоретьпостояннымсветом.Кактолько номинальноедавлениебудетвосстановлено,пультдистанционногоуправлениявернетсякнормальномуотображениюнадисплее.

3.8 Выборединицыизмерениятемпературы

Следуйтенижеприведенныминструкциям,чтобыиспользоватьпультдистанционногоуправленияв°Cили°F.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Постояннонажимайтенакнопку дотехпор,поканепоявитсяпараметрP6.

Установите0спомощьюкнопок / ,чтобывыбрать°C. Установите1спомощьюкнопок / ,чтобывыбрать°F.

4. Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

863.9 Корректировкапоказанийтемпературывпомещении

Следуйтенижеприведенныминструкциям,чтобыскорректироватьпоказаниятемпературывпомещенииот–2°Cдо+2°Cсшагом0,1°C.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Постояннонажимайтенакнопку дотехпор,поканепоявитсяпараметрP7.

Используйтекнопки / длярегулировкипараметрасшагом0,1°C.

4. Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

3.10 Входтелефонногоконтакта

Покателефонныйконтакт остается разомкнутым, обеспечивается нормальная работа пульта дистанционного управления. Замыкание этого контакта,отображаемоенадисплеесимволами< >,можетиспользоватьсядляпринудительногоотключенияобогреваспультадистанционного управленияилидляустановкитемпературывпомещениинафиксированноезаданноезначение. Следуйтенижеприведенныминструкциям,чтобынастроитьэтидвефункции.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Постояннонажимайтенакнопку дотехпор,поканепоявитсяпараметрP8.

Установите0спомощьюкнопок / ,чтобывыключитьотоплениепризамыканииконтакта. Установитезначение1спомощьюкнопок / ,чтобыотрегулироватьтемпературувпомещениидофиксированного заданногозначения(черезследующийпараметрP9)призамыканииконтакта.

4. Нажмитенакнопку .

5. НадисплеепоявитсяпараметрP9.

87 Задайте значение температуры в помещении, которое можно будет регулировать с пульта дистанционного управления при замыкании контакта (если параметр P8 установлен на1)нажатиемнакнопки / с шагом 0,1°C. Если удерживать кнопкунажатой,температурабудетменятьсябыстрее.

6. Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

Изменениережимаработыпультадистанционногоуправленияприразмыканииилизамыканиителефонногоконтактаможетпроисходитьмаксимум за60секунд.

Следуйтенижеприведенныминструкциям,чтобыпроверитьтиписпользуемогопротокола.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Нажимайтенакнопку дотехпор,поканепоявитсяпараметрOT.

4. Убедитесь,чтоонбылнастроенна"1".

3.12 УставкаMaxCHиDHW

Следуйтенижеприведенныминструкциям,чтобыузнать,могутлиуставкиотопленияиГВСсчитыватьсяирегистрироватьсяв бойлере (0=поумолчанию)илитолькорегистрироваться(1).

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Постояннонажимайтенакнопку ,поканепоявитсяпараметрFS.

4. Убедитесь,чтоонбылнастроенна"1".

883.13 Контрастность(дляверсийсподсветкой)

Чтобыизменитьконтрастностьдисплея,следуйтенижеприведенныминструкциям.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Постояннонажимайтенакнопку дотехпор,поканепоявитсяпараметрD1.

4. Используйтекнопки / длярегулировкиконтрастности.

3.14 Продолжительностьподсветки(дляверсийсподсветкой)

Чтобыизменитьпродолжительностьподсветки,следуйтенижеприведенныминструкциям.

1. Нажмитенакнопку на3секунды.

2. НадисплеепоявитсяпараметрCU.

3. Постояннонажимайтенакнопку дотехпор,поканепоявитсяпараметрD2.

4. Используйтекнопки / длянастройкидлительностивсекундах.

4.1 Информационноеменю

Пультдистанционногоуправленияможетсообщатьпользователюнекоторуюинформациюосостояниикотла.Каждоенажатиекнопки позволяет отображатьследующуюинформациювпоследовательномцикле: T1 Температураводынаподачевотопительныйконтур T2 ТемператураГВС T3 Температураводывозвратаизотопительногоконтура(толькодлякотловсдатчиком) T4 Уставкатемпературыводынаподаче,рассчитаннаяспультадистанционногоуправления P5 Текущаямощностьгорелки F6 Текущаяскоростьвентилятора(толькодляконденсационныхкотлов) F7 ТекущийрасходгорячейводыГВС(толькодлябойлеровмгновенногонагрева,оснащенныхрасходомером)

Текущеедавлениевсистеме(толькодлякотловсдатчикомдавления)

пультадистанционногоуправления V Версияпрограммногообеспеченияпультадистанционногоуправления Нажмитеналюбуюдругуюкнопку,чтобывыйтиизменю.

Пультдистанционногоуправленияпредусматриваетсохранениевпамятирежимаработыиобновлениекалендаря(день,часиминуты)вслучае сбояпитания.Автономиязарядасоставляетминимум5часов(толькоеслипультдистанционногоуправленияоставалсядоэтогоподнапряжением неменее1часа). Впротивномслучаебудетнеобходимопереустановитьтекущийдень,часиминуты,азатемрежимработы. арт.3541Z220-Ред.05-12/2021

Пультдистанционногоуправлениянепрерывноконтролируетсостояниекотлаисигнализируетонеисправностях,активируянадисплееиконку аварийногосигналаиопределенныйкодошибки:поэтому,чтокасаетсяописаниянеисправности,следуетобращатьсякдокументациинакотел. Существуютсбои,вызывающиепостояннуюблокировку(ониотмеченыбуквой«A»исимволом ):длявосстановленияработыдостаточно нажатьнакнопку

Другиесбоивызываютвременнуюблокировку(ониобозначеныбуквой«F»),которыеавтоматическисбрасываются,кактолькозначение возвращаетсявнормальныйдиапазонработыкотла.

4.4 Неисправностьдатчикатемпературывпомещении

ВслучаенеисправностидатчикатемпературывпомещениипультадистанционногоуправлениянадисплееотображаетсяошибкаE92исимвол .Отоплениевыключается.

4.5 Неисправностьвнешнегодатчикатемпературы

Врежимескользящейтемпературыиприобнаружениинеисправностивнешнегодатчикатемпературы(дополнительного)надисплееотображается ошибкаE93исимвол .Регулируемаятемпературафиксируетсяназначении«Регулировкитемпературыотопления».Чтобыустранитьсбой, восстановитевнешнийдатчикилиотключитерегулировкуврежимескользящейтемпературы.

4.6 Сброскзаводскимнастройкам

Внимание!Спомощьюэтойпроцедурывсепараметрыпультадистанционногоуправлениябудутсброшеныдозаводскихзначений.Следовательно, будетнеобходимоповторитьпроцедуру,относящуюсякавтоматическойнедельнойпрограмме,изановозадатьпараметрыпользователя. Одновременнонажмитеиудерживайте

втечение10секунд:наэкранебудетотображатьсятолькомигающаянадписьRE. Приотпусканиикнопокдоистечения10секундпроцедурабудетпрервана.Послеуспешногосбросапультдистанционногоуправленияактивирует всесимволынадисплее. арт.3541Z220-Ред.05-12/2021

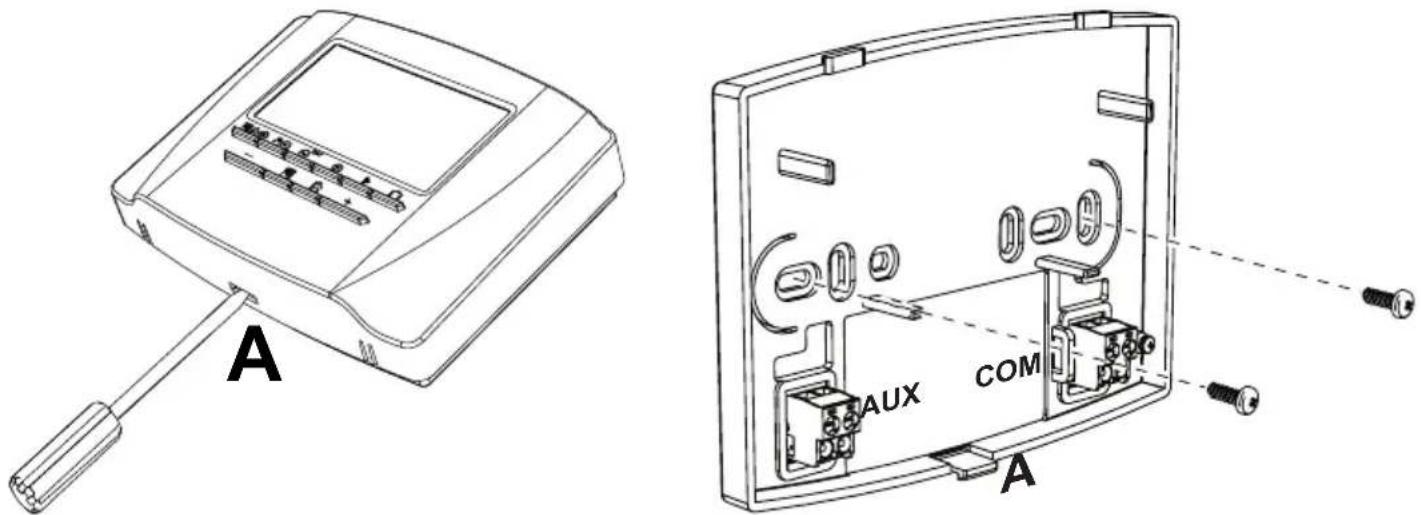

Пультдистанционногоуправлениянеобходимозакрепитьнастененавысотеоколо1,5метровотполавдалиотвходныхдверей,оконилиисточников тепла,которыемогутповлиятьнапоказанияреальнойтемпературывпомещении.Передустановкойотключитекотелотэлектросети.Снимите переднюючастьпультадистанционногоуправления,поддевееотверткойвточкахA.Затемприкрепитезаднюючастьпультадистанционного управлениякстенеспомощьюприлагаемогонаборакрепежныхвинтов,пропустив2проводникачерезотверстия,расположенныенадзажимами. Используйтеклеммы"COM"дляэлектрическогоподключения.Принеобходимостиподключитьтелефонныйконтакт(чистыйконтакт)используйте клеммы"AUX".Сновавставьтепереднюючастьпультадистанционногоуправления.

Используйте биполярный кабель (2x0,75 мм2, макс. 2x2,5 мм2), следя за тем, чтобы он не проходил вдоль маршрута кабелей сетевого питания. Максимальная длина кабеля не должна превышать 50 метров. арт.3541Z220-Ред.05-12/2021

925. ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИИНАСТРОЙКИПОУМОЛЧАНИЮ

Настройкавремени 12:00 Настройкадня День1=Понедельник Принципработы Автоматический Ручнаятемператураотопления 20°C Температурадлязащитыотобледенениявпомещении 5°C CU Компенсационнаякривая 0=отключена OF Параллельноеизменениекривых 30°C P1 ПодключениепрограммированияГВС 0=выключен P2 Функцияпредварительногоподогрева 0=отключена P3 Максимальноеколичествосуточныхвременныхдиапазонов 6 P4 Минимальнаятемператураотопления - P5 Заполнениесистемы 0=отключено P6 Выборединицыизмерениятемпературы 0=°C P7 Корректировкапоказанийтемпературывпомещении 0 P8 Выборрежимаработывходателефонногоконтакта 0=Выключениеотопления P9 Ручнаятемпературапризамыканиивходателефонногоконтакта 20°C OT ТиппротоколасвязиOpenTherm 1 FS ФорсированиетемпературыподачиГВС 0 D1 УровеньконтрастностиЖК-дисплея(толькодляверсийсподсветкой) 2 D2 Продолжительностьподсветки(толькодляверсийсподсветкой) 10 арт.3541Z220-Ред.05-12/2021

93RU ВсоответствиисРегламентом№811/2013классустройстваконтролятемпературы:

Вкладвсезоннуюэнергоэффективность отопленияпомещений

V +3% Комплектпультадистанционногоуправлениястаймером VI +4% Комплектпультадистанционногоуправлениястаймером,совмещенныйсвнешним датчиком;установленынакотлесмодулирующейгорелкой VIII +5% Комплектуправлениязонами,совмещенныйс3комплектамипультадистанционного управлениястаймером;установленнакотлесмодулирующейгорелкой арт.3541Z220-Ред.05-12/2021
