ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Atlas D Eco Si Unit FERROLI

EL - ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ, ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

IT

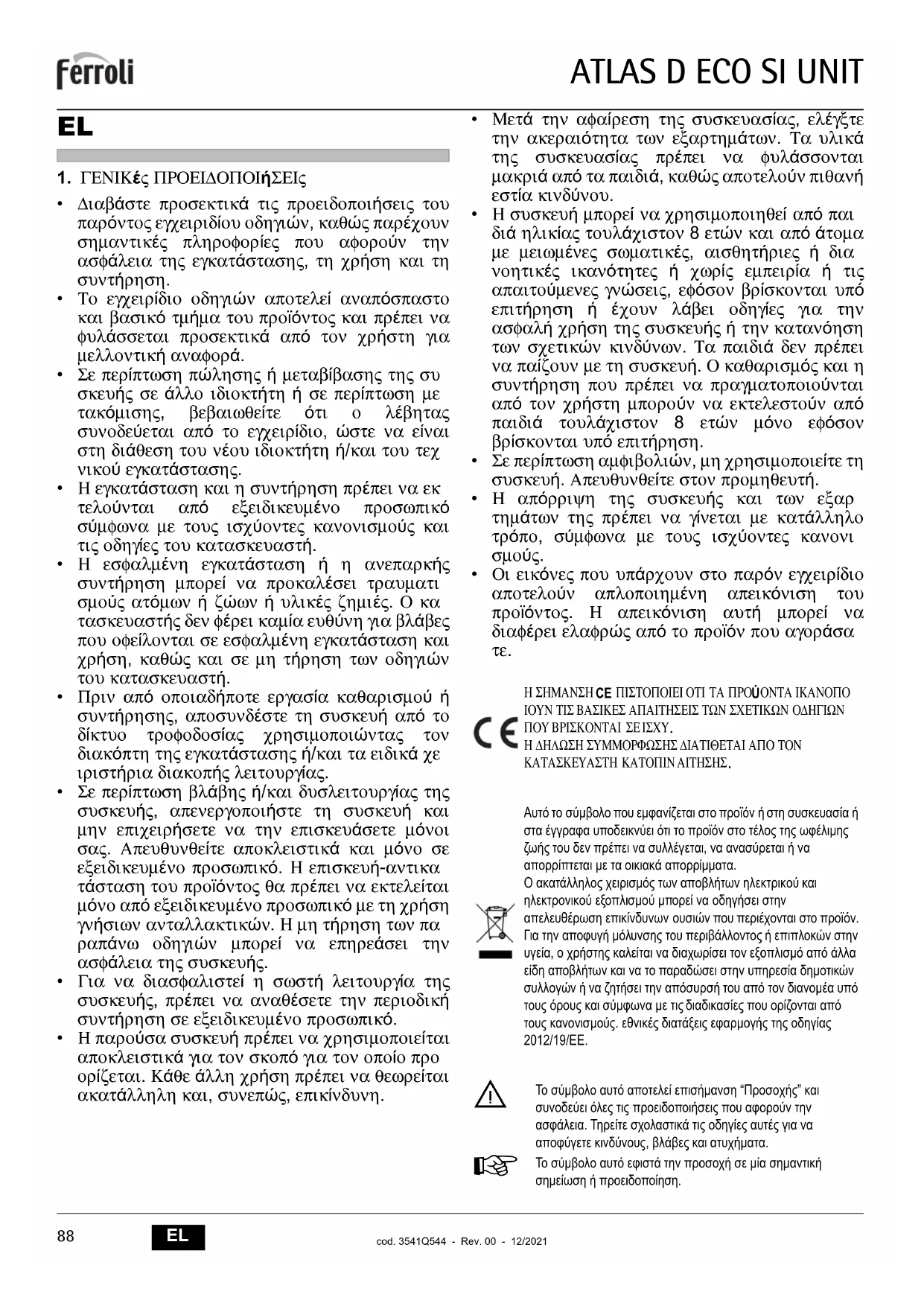

1. AVVERTENZE GENERALI

1. ΓΕΝΙΚές ΠΡΟΕΙΔΟΠΟΙήΣΕΙς

- Διαβάστε προσεκτικά τις προειδοποιήσεις του παρόντος εγχειριδίου οδηγιών, καθώς παρέχουν σημαντικές πληροφορίες που αφορούν την ασφάλεια της εγκατάστασης, τη χρήση και τη συντήρηση.

- Το εγχειρίδιο οδηγιών αποτελεί αναπόσπαστο και βασικό τμήμα του προϊόντος και πρέπει να φυλάσσεται προσεκτικά από τον χρήστη για μελλοντική αναφορά.

- Σε περίπτωση πώλησης ή μεταβίβασης της συ σκευής σε άλλο ιδιοκτήτη ή σε περίπτωση με τακόμισης, βεβαιωθείτε ότι ο λέβητας συνοδεύεται από το εγχειρίδιο, ώστε να είναι στη διάθεση του νέου ιδιοκτήτη ή/και του τεχ νικού εγκατάστασης.

- Η εγκατάσταση και η συντήρηση πρέπει να εκ τελούνται από εξειδικευμένο προσωπικό σύμφωνα με τους ισχύοντες κανονισμούς και τις οδηγίες του κατασκευαστή.

- Η εσφαλμένη εγκατάσταση ή η ανεπαρκής συντήρηση μπορεί να προκαλέσει τραυματι σμούς ατόμων ή ζώων ή υλικές ζημιές. Ο κα τασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε εσφαλμένη εγκατάσταση και χρήση, καθώς και σε μη τήρηση των οδηγιών του κατασκευαστή.

• Πριν από οποιαδήποτε εργασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το δίκτυο τροφοδοσίας χρησιμοποιώντας τον διακόπτη της εγκατάστασης ή/και τα ειδικά χε ιριστήρια διακοπής λειτουργίας.

- Σε περίπτωση βλάβης ή/και δυσλειτουργίας της συσκευής, απενεργοποιήστε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε μόνο σας. Απευθυνθείτε αποκλειστικά και μόνο σε εξειδικευμένο προσωπικό. Η επισκευή-αντικα τάσταση του προϊόντος θα πρέπει να εκτελείται μόνο από εξειδικευμένο προσωπικό με τη χρήση γνήσιων ανταλλακτικών. Η μη τήρηση των πα ραπάνω οδηγιών μπορεί να επηρεάσει την ασφάλεια της συσκευής.

• Για να διασφαλιστεί η σωστή λειτουργία της συσκευής, πρέπει να αναθέσετε την περιοδική συντήρηση σε εξειδικευμένο προσωπικό.

- Η παρούσα συσκευή πρέπει να χρησιμοποιείται αποκλειστικά για τον σκοπό για τον οποίο προ ορίζεται. Κάθε άλλη χρήση πρέπει να θεωρείται ακατάλληλη και, συνεπώς, επικίνδυνη.

• Μετά την αφαίρεση της συσκευασίας, ελέγξτε την ακεραιότητα των εξαρτημάτων. Τα υλικά της συσκευασίας πρέπει να φυλάσσονται μακριά από τα παιδιά, καθώς αποτελούν πιθανή εστία κινδύνου.
• Η συσκευή μπορεί να χρησιμοποιηθεί από παι διά ηλικίας τουλάχιστον 8 ετών και από άτομα με μειωμένες σωματικές, αισθητήριες ή δια νοητικές ικανότητες ή χωρίς εμπειρία ή τις απαιτούμενες γνώσεις, εφόσον βρίσκονται υπό επιτήρηση ή έχουν λάβει οδηγίες για την ασφαλή χρήση της συσκευής ή την κατανόηση των σχετικών κινδύνων. Τα παιδιά δεν πρέπει να παιζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση που πρέπει να πραγματοποιούνται από τον χρήστη μπορούν να εκτελεστούν από παιδιά τουλάχιστον 8 ετών μόνο εφόσον βρίσκονται υπό επιτήρηση.
• Σε περίπτωση αμφιβολιών, μη χρησιμοποιείτε τη συσκευή. Απευθυνθείτε στον προμηθευτή.
• Η απόρριψη της συσκευής και των εξαρ τημάτων της πρέπει να γίνεται με κατάλληλο τρόπο, σύμφωνα με τους ισχύοντες κανονι σμούς.
• Οι εικόνες που υπάρχουν στο παρόν εγχειρίδιο αποτελούν απλοποιημένη απεικόνιση του προϊόντος. Η απεικόνιση αυτή μπορεί να διαφέρει ελαφρώς από το προϊόν που αγοράσα τε.

Η ΣΗΜΑΝΣΗ ΚΕ ΠΙΣΤΟΠΟΙΕΙ ΟΤΙ ΤΑ ΠΡΟύΟΝΤΑ ΙΚΑΝΟΠΟ ΙΟΥΝ ΤΙΣ ΒΑΣΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΤΩΝ ΣΧΕΤΙΚΩΝ ΟΔΗΓΙΩΝ ΠΟΥ ΒΡΙΣΚΟΝΤΑΙ ΣΕ ΙΣΧΥ.

Η ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΔΙΑΤΙΘΕΤΑΙ ΑΠΟ ΤΟΝ ΚΑΤΑΣΚΕΥΑΣΤΗ ΚΑΤΟΠΙΝ ΑΙΤΗΣΗΣ.

Αυτό το σύμβολο που εμφανίζεται στο προϊόν ή στη συσκευασία ή στα έγγραφα υποδεικνύει ότι το προϊόν στο τέλος της ωφέλιμης ζωής του δεν πρέπει να συλλέγεται, να ανασύρεται ή να απορρίπτεται με τα οικιακά απορρίμματα.

Ο ακατάλληλος χειρισμός των αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορεί να οδηγήσει στην

απελευθέρωση επικίνδυνων ουσιών που περιέχονται στο προϊόν. Για την αποφυγή μόλυνσης του περιβάλλοντος ή επιπλοκών στην υγεία, ο χρήστης καλείται να διαχωρίσει τον εξοπλισμό από άλλα είδη αποβλήτων και να το παραδώσει στην υπηρεσία δημοτικών συλλογών ή να ζητήσει την απόσυρσή του από τον διανομέα υπό τους όρους και σύμφωνα με τις διαδικασίες που ορίζονται από τους κανονισμούς. εθνικές διατάξεις εφαρμογής της οδηγίας 2012/19/ΕΕ.

Το σύμβολο αυτό αποτελεί επισήμανση “Προσοχής” και συνοδεύει όλες τις προειδοποιήσεις που αφορούν την ασφάλεια. Τηρείτε σχολαστικά τις οδηγίες αυτές για να αποφύγετε κινδύνους, βλάβες και ατυχήματα.

Το σύμβολο αυτό εφιστά την προσοχή σε μία σημαντική σημείωση ή προειδοποίηση.

1. ΟΔΗΓΙΕς ΧΡήΣΗς

2.1 Παρουσίαση

Αγαπητέ Πελάτη,

Σας ευχαριστούμε που επιλέξατε ένα λέβητα FERROLI προημένου σχεδιασμού, πρωτοποριωκής τεχνολογίας, υψηλης αξιοπσίας και κατασκευσστικής ποιότητας. Σας παρακαλούμε να διαβάσετε προσεκτικά το παρόν εγχειρίδιο καθώς παρέχει ση μαντικές οδηγές που αφορούν την ασφολή εγκατάσταση, χρήση και συντήρηση.

ATLAS D ECO SI UNIT είναι μια γεννήτρια θερμότητας υψηλής απόδοσης, για την πα ραγωγή ζεστού νερού χρήσης και τη θέρμανση, με πιεστικό καυστήρα πετρελαιο. Το σώμα του λέβητα κατοσκευάζεται από ναμτεμένια στοιχεία που συναρμολογούνται με αμφικονικά στοιχεία και εντοτήρες από χάλυβα. Το σύστημα ελέγχου διοθέτει μικρον πεξεργαστή με ψψφιακό interface προηγμένων λειτουργων θερμορύθμισης.

2.2 Πίνακας χειριστηρίων

Πίνακος

11 12 14 19 15 5 16 - + 13 27 88°C ECOMFORT -88°C 88 bar 26 24 3 25 23 4 22 21 20 18 17 6 8 eco comfort on off reset spo

εικ. 1 - Πίνακας χειριστηρίων

Επεξήγηση συμβόλων πίνακο

1 = Κουμπί μείωσης ρύθμισης θερμοκρασίας ζεστού νερού οικιακής χρήσης

2 = Κουμπί αὐξησης ρύθμισης θερμοκρασίας ζεστού νερού οικιακής χρήσης

3 = Κουμπί μείωσης ρύθμισης θερμοκρασίας εγκατάστασης θέρμανσης

4 = Κουμπί αὐξησης ρύθμισης θερμοκρασίας εγκατάστασης θέρμανσης

5 = Οθόνη

6 = Κουμπί επιλογής θερινής / χειμερινής λειτουργίας

7 = Κουμπί επιλογής λειτουργίας Economy / Comfort

8 = Κουμπί επαναφοράς

9 = Κουμπί ενεργοποίησης / απενεργοποίησης συσκευής

10 = Κουμπί μενού «Μεταβλητή θερμοκρασία»

11 = 'Ενδειξη επίτευξης ρυθμισμένης θερμοκρασίας ζεστού νερού οικιακής χρήσης

12 = Σύμβολο ζεστού νερού οικιακής χρήσης

13 = Ένδειξη λειτουργίας νερού οικιακής χρήσης

14 = Ρύθμιση / θερμοκρασία εξόδου ζεστού νερού οικιακής χρήσης

15 = Ένδειξη λειτουργίας Eco (Economy) ή Comfort

16 = Θερμοκρασία εξωτερικού αισθητήρα (με προαιρετικό εξωτερικό ανιχνευτή)

17 = Εμφανίζεται όταν συνδεθεί ο εξωτερικός ανιχνευτής ή ο απομακρυσμένος χρονοθερμοστάτης (προαιρετικοί)

18 = Θερμοκρασία περιβάλλοντος (με προαιρετικό απομακρυσμένο χρονοθερμο στάτη)

19 = Ένδειξη αναμμένου καυστήρα

20 = Ένδειξη λειτουργίας προστασίας από τον παγετό

21 = Ένδειξη πίεσης εγκατάστασης θέρμανσης

22 = Ένδειξη δυσλειτουργίας

23 = Ρύθμιση / θερμοκρασία παροχής θέρμανσης

24 = Σύμβολο θέρμανσης

25 = Ένδειξη λειτουργίας θέρμανσης

26 = Ένδειξη επίτευξης ρυθμισμένης θερμοκρασίας παροχής θέρμανσης

27 = Ένδειξη θερινής λειτουργίας

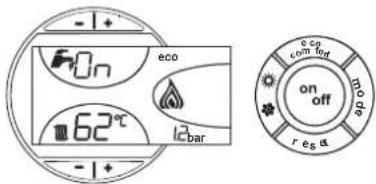

'Ενδειξη κατά τη διάρκεια της λειτουργίας

Θέρμανση

Η εντολή θέρμανσης (μέσω θερμοστάτη χώρου ή απομακρυσμένου χρονοθερμοστάτη) υποδεικνύεται από το σύμβολο ζεστού αέρα που αναβοσβήνει πάνω από το κολοριφέρ (λεπτ. 24 και 25 - fig. 1).

Οι ενδείξεις διαβάθμισης της θέρμανσης (λεπτ. 26 - fig. 1) ανάβουν διαδοχικά όσο αυ ξάνεται η θερμοκρασία του αισθητήρα θέρμανσης έως την επιλεγμένη τιμή.

Νερό οικιακής χρήσης

Η εντολή για νερό οικιακής χρήσης (ανοίγοντας μια βρύση ζεστού νερού οικιακής χρήσης) υποδεικνύεται από το σύμβολο ζεστού νερού που αναβοσβήνει κάτω από τη βρύση (λεπτ. 12 και. 13 - fig. 1).

-1+ 62°C 12bar -1+ eco eco lot op on off res α

EIK. 3

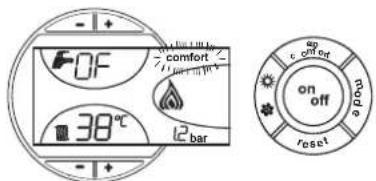

Comfort

Η εντολή για τη λειτουργία comfort (επαναφορά της εσωτερικής θερμοκρασίας του λέβητα) υποδεικνύεται από το σύμβολο COMFORT (λεπτ. 15 και 13 - fig. 1).

38°C 12 bar on off reset

EIK. 4

2.3 Εγεργοποίηση και απεγεργοποίηση

Λέβητας χωρίς ηλεκτρική τροφοδοσία

εικ. 5 - Λέβητας χωρίς ηλεκτρική τροφοδοσία

Διακόπτοντας την τροφοδοσία ηλεκτρικού ρεύματος ή/και αερίου της συσκευής, το σύστημα προστασίας από τον παγετό δεν λειτουργεί. Για να αποφευχθούν βλάβες που οφείλονται στον παγετό σε μεγάλες περιόδους διακοπής χρήσης το χειμώνα, συνιστάται η εκκένωση όλου του νε ρού από το λέβητα, τόσο του νερού οικιακής χρήσης όσο και του νερού της εγκατάστασης. Διαφορετικα, συνι στάται η εκκένωση μόνο του νερού οικιακής χρήσης και η προσθήκη ειδικού αντιψυκτικού στην εγκατάσταση θέρμανσης σύμφωνα με τις οδηγίες στη sez. 3.3.

Ενεργοποίηση λέβητα

• Ανοξτε τις βαλβίδες διακοπής παροχής καυσίμου.

• Συνδέστε τη συσκευή στην ηλεκτρική τροφοδοσία.

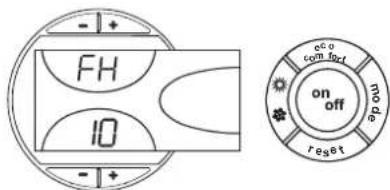

εικ. 6 - Ενεργοποίηση λέβητα

- Στα επόμενα 120 δευτερόλεπτα, στο πάνω μέρος της οθόνης εμφανίζεται η ένδειξη «FH» που υποδεικνύει την εκτέλεση του κύκλου εξαέρωσης της εγκατάστασης θέρμανσης.

- Στα 5 πρώτα δευτερόλεπτα, εμφανίζεται επίσης στο κάτω τμήμα της οθόνης η έκδοση λογισμικού της πλακέτας.

- Όταν σταματήσει να εμφανίζεται η ένδείξη ΕΗ, ο λέβητας είναι έτοιμος για αυτό ματη λειτουργία κάθε φορά που χρησιμοποιείται ζεστό νερό οικιακής χρήσης ή δί νεται εντολή από το θερμοστάτη χώρου.

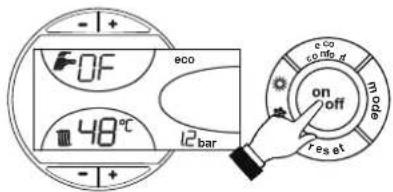

Απενεργοποίηση λέβητα

Πατήστε το κουμπί on/off (λεπτ. 9 - fig. 1) για 1 δευτερόλεπτο.

εικ. 7 - Απενεργοποίηση λέβητα

Οταν απενεργοποιηθεί ο λέβητας, η ηλεκτρική τροφοδοσία της ηλεκτρονικής πλακέτας συνεχίζεται.

Απενεργοποιείται η λειτουργία νερού οικιακής χρήσης και θέρμανσης. Παραμένει ενεργοποιημένο το σύστημα προστασίας από τον παγετό.

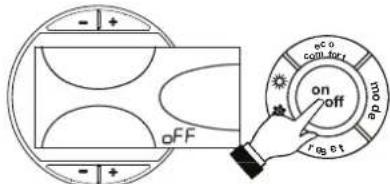

Για να ενεργοποιήσετε ξανά το λέβητα, πατήστε και πάλι το κουμπί on/off (λεπτ. 9 - fig. 1) για 1 δευτερόλεπτο.

-1+ 0F 48°C eco 12bar e co conf d m de on off f res et

εικ. 8

Ο λέβητας είναι έτοιμος για άμεση λειτουργία κάθε οορά που χρησιμοποιείται ζεστό νερό οικιακής χρήσης ή δίνεται η εντολή από το θερμοστάτη χώρου.

2.4 Ρυθμίσεις

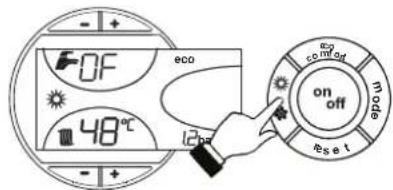

Επιλογή θερινής/χειμερινής λειτουργίας

Πατήστε το κουμπί θερινής/χειμερινής λειτουργίας (λεπτ. 6 - fig. 1) για 1 δευτερόλεπτο.

Στην οθόνη εμφανίζεται το σύμβολο θερινής λειτουργίας (λεπτ. 27 - fig. 1): ο λέβητας παράγει μόνο ζεστό νερό οικιακής χρήσης. Παραμένει ενεργοποιημένο το σύστημα προστασίας από τον παγετό.

Για να απενεργοποιήσετε τη θερινή λειτουργία, πατήστε ξανά το κουμπί θερινής/χειμε ρινής λειτουργίας (λεπτ. 6 - fig. 1) για 1 δευτερόλεπτο.

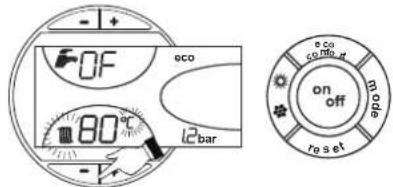

Ρύθμιση θερμοκρασίας θέρμανσης

Πατήστε τα κουμπιά θέρμανσης (λεπτ. 3 και 4 - fig. 1) για να μεταβάλετε τη θερμο κρασία από τους 30°C το ελάχιστο έως τους 80°C το μέγιστο.

Ωστόσο, συνιστάται να μη χρησιμοποιείτε το λέβητα σε θερμοκρασία κάτω από τους 45°C.

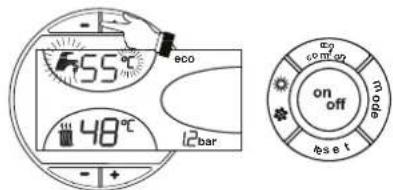

Ρύθμιση θερμοκρασίας νερού οικιακής χρήσης

Πατήστε το κουμπιά νερού οικιακής χρήσης (λεπτ. 1 και 2 - fig. 1) για να μεταβάλετε τη θερμοκρασία από τους 50°C το ελάχιστο έως τους 75°C το μέγιστο.

55°C 48°C 12bar on off reset

εικ. 1 1

Ρύθμιση της θερμοκρασίας περιβάλλοντος (με προαρετικό θερμοστάτη περιβάλλοντος) Επιλέξτε μέσω του θερμοστάτη περιβάλλοντος την επιθυμητή θερμοκρασία στο εσωτε ρικό των θερμοινόμενων χώρων. Σε περίπτωση που δεν υπάρχει θερμοστάτης περιβάλ λοντος, ο λέβητας φροντίζει να διατηρεί την εγκατάσταση στην προγραμματισμένη θερμοκρασία κατάθλιψης.

Ρύθμιση της θερμοκρασίας περιβάλλοντος (με προσιρετικό εξωτερικό χειριστήριο) Επιλέξτε μέσω του εξωτερικό χειριστηρίου την επιθυμητή θερμοκρασία περιβάλλον τος στο εσωτερικό των θερμαινόμενων χώρων. Ο λέβητας ρυθυίζει το νερό της εγκατά στασης αναλόγκος με την επιθυμητή θερμοκρασία περιβάλλοντος. Για τη λειτουργία με εξωτερικό χειριστήριο συμβουλευθείτε το σχετικό εγχειρίδιο χρήσης.

Επιλογή λειτουργίας ECO/COMFORT

Η συσκευή διαθέτει μια λειτουργία που διασφαλίζει υψηλή ταχύτητα στην παροχή ζε στού νερού οικιωκής χρήσης και μέγιστη άνεση για το χρήστη. Όταν η διάτωξη είναι ενεργοποιημένη (λειτουργία COMFORT), η θερμοκρασία νερού του λέβητα δια τηρείται, ώστε να είναι δυνατή η άμεση παροχή ζεστού νερού στην έξοδο του λέβητα κατά το άνοιγμα της βρύσης, χωρίς να υπάρχει χρόνος αναμονής.

Η διάταξη μπορεί να απενεργοποιηθεί από το χρήστη (λειτουργία ECO) πατώντας το κουμπί eco/comfort (λεπτ. 7 - fig. 1). Για να ενεργοποιήσετε τη λειτουργία COMFORT, πατήστε ξανά το κουμπί eco/comfort (λεπτ. 7 - fig. 1).

Μεταβλητή θερμοκρασία

Οταν γίνεται εγκατάσταση ενός εξωτερικού αισθητήρα (προαιρετικό) στην οθόνη του πίνακα χευρισμού (εξάρτ. 5 - fig. 1) εμφανίζεται η τρέχουσα εξωτερική θερμοκρασία σύμφονα με τη μέτρηση του εξωτερικού αισθητήρα. Το σύστημα ρύθισμες του λέβητα λειτουργεί με "Metaβλητή θερμοκρασία. Σε αυτή τη λειτουργία, η θερμοκρασία της εγκατάστασης θέρμονσης ρυθμίζεται ανάλοπα με τις εξωτερικές συνθήκες, με τρόπο ώστε να εξασφαλίζεται υνηλού επιπέδου άνεση και εξοικονόμηση ενέργειας κωθόλη τη διάρκεια του έτους. Ιδικότερα, αμε αυξηση της εξωτερικής θερμοκρασίας μείωνε ται η θερμοκρασία στην παροχή της εγκατάστασης, με βάση μία καθορισμένη "κωμύλη αντιστάθμισης".

Με ρύθμιση Μεταβλητής Θερμοκρασίας, η θερμοκρασία που επιλέγεται με τα κουμπιά θέρμινσης -/+ (εξαρτ. 3 και 4 - fig. 1) γίνεται η μέγισης θερμοκρασία παροχής της εγκετάστασης. Συνιστάται η επιλογή της μέγισης τιμής για να επιτρέπεται στο σύστη μα η ρύθμιση σε όλο το ωφέλιμο πεδιο λειτουργίας.

Ο λέβητας πρέπει να ρυθμίζεται κατά την εγκατάστωση από ξξειδικευμένο προσωπικό. Ενδεχόμενες προσαρμογές μπορούν ωστόσο να γίνουν από το χρήστη για τη βελτίωση των συνθηκών άνεσης.

Καμπύλη αντιστάθμισης και μετατόπιση των καμπυλών

Πατώντας μία φορά το πλήκτρο λειτουργίας (λεπ. 10 - fig. 1) εμφανίζεται η τρέχουσα καμπύλη αντιστάθμισης (fig. 12), την οποία μπορείτε να μεταβάλετε με τα κούμπά νε ρού οικιακής χρήσης (λεπ. 1 και 2 - fig. 1).

Επιλέξτε την επιθυμητή καμπύλη από 1 έως 10 σύμονον με τα χαρακτηριστικά (fig. 14).

Επιλέγοντας την τιμή καμπύλης 0, η ρύθμιση με μεταβλητή θερμοκρασία απενεργοπο είται.

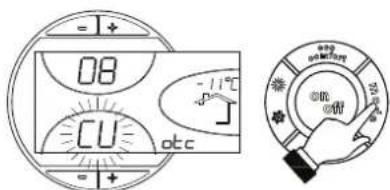

-1 08 -11°C CU oTC -1 +

εικ. 12 - Καμπύλη αντιστάθμισης

Πατώντας τα κουμπιά θέρμανσης (λεπτ. 3 και 4 - fig. 1), ενεργοποιείται η παράλληλη μετατόπιση των καμπυλών (fig. 15), οι οποίες μπορούν να τροποποιηθούν με τα κουμ πιά νερού οικιακής χρήσης (λεπτ. 1 και 2 - fig. 1).

30 -11°C -0.5°C oTc = φ ON @W Reset

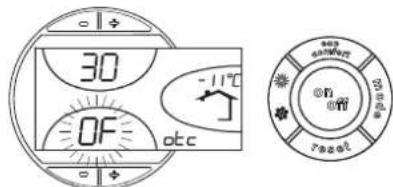

εικ. 13 - Παράλληλη μετατόπιση των καμπολών

Πατώντας ξανά το κουμπί λειτουργίας (λεπτ. 10 - fig. 1), απενεργοποιείται η λειτουργία ρύθμισης παράλληλων καμπυλών.

Εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από την επιθυμητή, συνιστάται η ρύθμιση καμπύλης ανώτερης τάξης και αντίστροφα. Αυξήστε ή μειώστε την τιμή κατά μία μονάδα και ελέχξε το αποτέλεσμα στο χώρο.

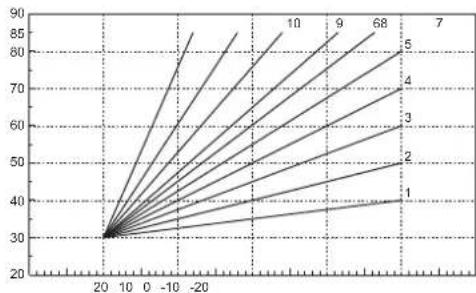

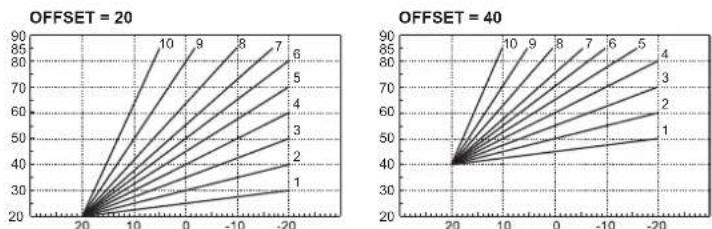

εικ. 14 - Καμπύλες αντιστάθμισης

εικ. 15 - Παράδειγμα παράλληλης μετατόπισης των κομπυλών αντιστάθμισης

Ρυθμίσεις απομακρυσμένου χρονοθερμοστάτη

Εάν ο λέβητας είναι συνδεδεμένος με (προαρετικό) απομακρυσμένο χρονο θερμοστάτη, οι παραπάνο ρυθμίσεις πραχμοτοποιούνται σύμφωνα με τις οδηγίες που περιλαμβάνει ο labella 1. Επίσης, στην οθόνη του πίνακα χειρι στηρίων (λεπτ. 5 - fig. 1) εμονοίζεται η τρέχουσα θερμοκροσία περιβάλλοντος που μετράται από τον απομακρυσμένο χρονοθερμοστάτη.

Πίνακας. 1

P ήθμοση θερμοκρασβας θΥρμανσης	Π γή θμοση μπορεβ να β νει δίτε απύ τομενού του απομεκρασμ Κουχρονο θερμοστύπε ελτε απύ τοντος Βυκκα χεριστηβ εντου λΥ βητα.
Επίλου P θερνη Ρχέγεμαρνη Ρς λει τουργία ας	Ηθερνη P λειτουργία Υχει προστρια Ωτητα Υκαντι τοχύ νεντολ Ρς θΥρμανσης από τονατομεκρασμ Υνο χρονοθερμοστύπη.
Επίλου P λειτουργίας Eco/Comfort	Απεγεργοποφντιας τη λειτουργία παρασμρ Ρς νερού οικιακ Ρςχη Ρρης απύ το μενογ του απομεκρασμνη νου χρονοθερμοστ Ωητ, ο λΥβητας επιλ Υχει τη λει τουργία Εκομον. Στην κατ'Ωταση αυτΡ, το κούμπΒ 7 - fig. 1 στον πλνακα τονλΥβητα εξναι απεγεργοποιμηΥνο.
	Ενεργοποφντας τη λειτουργία παρασμρ ζ νερά οικιακ Ρς χη Ρρης απύ το μενογ του απομεκρασμνη νου χρονοθερμοστ Ωητ, ο λΥβητας επιλ Υχει τη λει τουργία Comfort. Στην κατ'Ωταση αυτΡ, μετο κούμπΒ 7 - fig. 1 στον πλνακα τον λΥβητα μπορεβ τενα επιλΥξετε μβ ακατύπις δγο λειτουργίας
Μεταβλητ Ρθερμοκρασβ α	Π γή θμοση τησμεταβλητΡς θερμοκρασβας προμιστοποιε Β τοι τίδοσαι Υ τον απομεκρασμ'νο χρονοθερμοστύπη ίσο και επώτον πλνακα τον λΥβητα: προστροί τητα μεταδ' τον δγο Υχει η γήθμισημεταβλητ Pς θερμοκρασβας τοντβ νακα τον λΥβητα.

Ρύθμιση υδραυλικής πίεσης εγκατάστασης

Η πίεση πλήρωσης με κρύα εγκατάσταση, η οποία αναχράφεται στο υδρόμετρο του λέβητα, πρέτει να είνα περίπου 1,0 bar. Εάν η πίεση της εγκατάστασης μειωθεί κάτω από την ελάχιστη τιμή, η πλακέτα του λέβητα θα ενεργοποιήσει την ένδειξη δυσλει τουργίας F37 (fig. 16).

F37 ①

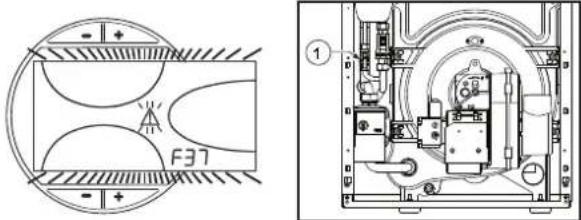

εικ. 16- Δυσλειτουργία ανεπαρκούς πίεσης εγκατάστασης - Στρόφιγγα πλήρωσης

Ανοίξτε τη στρόφιγγα πλήρωσης (λεπτ. 1 - fig. 16), για να επαναφέρετε την πίεση της εγκατάστυσης σε τιμή άνω του 1,0 bar.

Μετά την επαναφορά της πίεσης της εγκατάστωσης στην κανονική τιμή, ο λέβητας θα ενεργοποιήσει τον κύκλο εξαέρωσης 120 δευτερολέπτων, ο οποίος επισημαίνεται στην οθόνη με την ένδειξη FH.

Στο τέλος της διαδικασίας, κλείνετε πάντο τη στρ άφιγγα πλήρωσης (λεπτ. 1 - fig. 16)

3. ΕΓΚΑΤάΣΤΑΣΗ

3.1 Γεγικές οδηγίες

Η ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΕΒΗΤΑ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΕΙΤΑΙ ΜΟΝΟ ΑΠΟ ΕΞΕΙΔΙΚΕΥ ΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΜΕ ΤΙΝ ΚΑΤΑΛΑΠΑΙΙ ΚΑΤΑΡΤΙΣΠ, ΤΗΡΩΝΤΑΣ ΟΑΕΣ ΤΙΣ ΟΑΙΙ ΓΙΕΣ ΤΟΥ ΠΑΡΟΝΤΟΣ ΤΕΧΝΙΚΟΥ ΕΓΧΕΙΡΙΔΙΟΥ, ΤΙΣ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΙΣΧΥΟΥΣΑΣ ΝΟΜΟΘΕΣΙΑΣ, ΤΟΥΣ ΕΘΝΙΚΟΥΣ ΚΑΙ ΤΟΠΙΚΟΥΣ ΚΑΝΟΝΙΣΜΟΥΣ ΚΑΙ ΤΟΥΣ ΚΑ ΝΟΝΕΣ ΤΙΣ ΤΕΧΝΙΚΙΣ.

3.2 Χώρος εγκατάστασης

Ο λέβητας πρέπει να εγκαθίσταται σε ειδικό χώρο με ανοήματα αερισμού προς το εξωτερικό σύμονα με δσα ορίζουν οι σχύοντες κανονισμοί. Εάν στον ίδιο χώρο υπάρχουν περισσότεροι κυστήρες ή απορροφητήρες που μπορούν να λειτουργούν ταντόχρονα, τα ανοήματα αερισμού πρέπει να είναι διαστασιολογημένα για την του τόχρονη λειτουργία όλων των συσκευών. Ο χώρος εγκατάστασης δεν πρέπει να πε πρίχει ευφλεκτα αντικείμενα ή ύιλικά, διαβρωτικά σέρια, σκόνες ή πτητικές ουσίες που πμορεί να αναρροφήσει ο ανεμιστήρας και να βονλώσουν τους εσωτερικούς αγωγούς του κυστήρα ή την κεφαλή καύσης. Ο χώρος πρέπει να είναι στεγνός και προστα τευμένος από τη βροχή, το χιόνι και τον παγετό.

Εάν η συσκευή περιβάλλεται από έπιπλα ή τοποθετηθεί δίπλα σε αυτά, πρέπει να προβλέπεται χώρος για την αφαίρεση του περιβλήματος και για τις συνήθεις εργασίες συντήρησης.

3.3 Υδραυλικές συνδέσεις

Προειδοποιήσεις

Η θερμαντική ικανότητα της συσκευής πρέπει να καθορίζεται εκ των προτέρων μέσω υπολογισμού των αναγκών θέρμανσης του χώρου σύμφωνα με τους ισχύοντες κανονι σμούς. Η εγκατάσταση πρέπει να διαθέτει όλα τα εξαρτήματα για σωστή και ομαλή λειτουργια. Συνιστάται να εγκατασταθούν βιαβίδες διάκοπής μετοξύ του λέβητα και της εγκατάστασης θέρμανσης του παρέχουν τη δυνατότητα απομόνωσης του λέβητα από την εγκατάσταση, εάν είναι απαραιτητο.

Η έξοδοςτης βαλβίδας ασφαλείας πρέπει να συνδέεται σε χοάνη ή σωλήνα συλλογής, ώστε να αποφεύγεται η εκροή του νερού στο δάπεδο σε περίπτωση υπερπίεσης στο κύκλωμα θέρμανσης. Σε αντίθετη περίπτωση, ο κα τασκευαστής του λέβητα δεν μπορά να θεωρηθεί υπεύθυνος, εάν ο χώρος πλημμυρίσει λόγω ενεργο ποίησης της βαλβί δασεξαγωγής.

Μη χρησιμοποιείτε τους σωλήνες των υδραυλικών εγκα ταστάσεων ως γείωση για τις ηλεκτρικές συσκευές.

Πριν από την τοποθέτηση, πρέπει να πλύνετε καλά όλες τις σωληνώσεις της εγκατά στασης, ώστε να απομακρυνθούν υπολείμματα ή ακαθαρσίες που θα μπορούσαν να επηρεάσουν τη σωστή λειτουργία της συσκευής.

Πραγματοποιήστε τις συνδέσεις στις αντίστοιχες υποδοχές σύμφωνα με το σχέδιο στο σαρ. 5 και τα σύμβολα πάνω στη συσκευή.

Κυκλοφορητής υψηλής απόδοσης

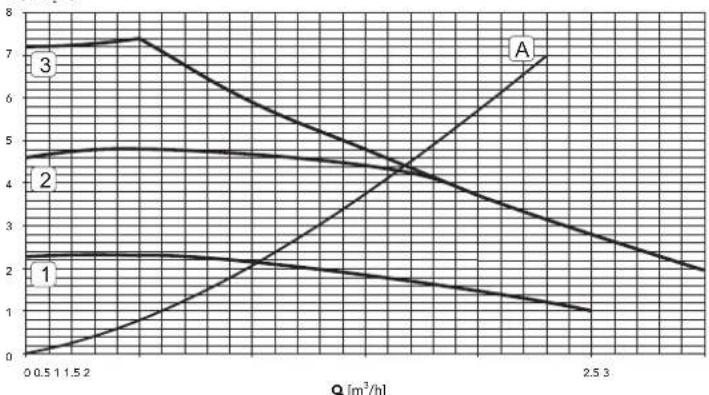

Για να διασφαιστεί η σωστή λειτουργία του λέβητα ATLAS D ECO SI UNIT, ο επι λογέσες ταχύτητας (βλ. fig. 17) πρέπει να τοποθετηθεί στη θέση III.

Min. 1 4 7 Ⅰ Ⅱ Ⅲ Min.

εικ. 17

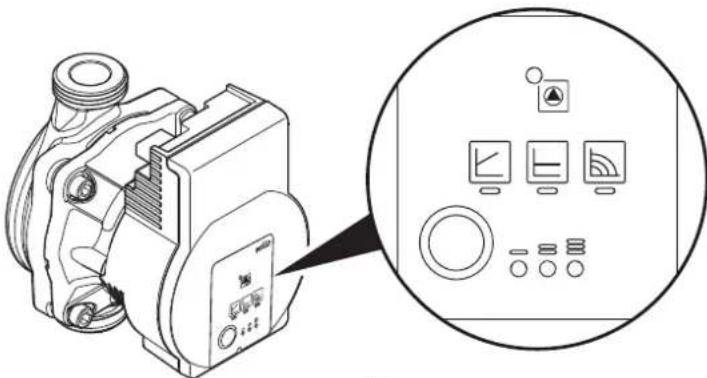

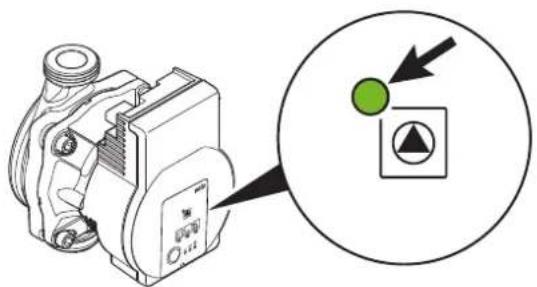

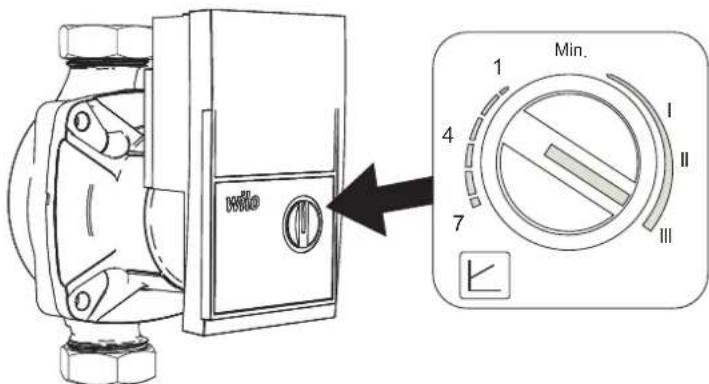

Κυκλοφορητής υψηλής απόδοσης (μοντ. PARA)

Κουμπιά ελέγχου και λυχνία LED επισήμανσης

Για σωστό αποτέλεσμα του υπολογισμού «Ισοζύγιο θερμικής ποσότητας» (βλ. ενότητα 11 ΙΣΟΖΥΓΙΟ ΘΕΡΜΙΚΗΣ ΠΟΣΟΤΗΤΑΣ (ΚΑΤΑΧΩΡΙΣΗ), α κυκλοφορητής προϊ να έχει ρυθμιστεί στη λειτουργία «Σταθερός αριθμός στροφών» και στη θέση . Για να εκτελέσετε αυτήν τη ρύθμιση, πατήστε πολλές φορές το κουμπί «Α» μέχρι να ανάψουν οι λυχνίες LED που φαίνονται στην παρακάτω εικόνα.

εικ. 19

Χαρακτηριστικά του νερού της εγκατάστασης

Εάν η σκληρότητα του νερού της εγκατάστασης υπερβαίνει τους 25° Fr (1°F = 10ppm CaCO3), συνιστάται η χρήση κατάλληλα επεξεργωσμένου νερού ώστε να αποφεύγεται ο πιθανός σχηματισμός αλάτων στο λέβητα. Η επεξεργωσία δε θα πρέτει να μειώνει τη σκληρότητα σε τιμές μικρότερες από 15°F (Π.Δ. 236/88 για χρήσει νερού προς κα τανάλωση από τον άνθρωπο). Σε κάθε περίτωση, η επεξεργωσία του χρησιμολοιούμε νου νερού είναι απαραίτητη σε εγκαταστάσεις μεγάλης έκτασης ή με συχνές ανακληρώσεις του νερού της εγκατάστασης.

Σύστημα αντιπαγωτικής προστασίας, αντιψυκτικά υγρά, προσθετικά και αναστολείς. Ο λέβητας διαθέτει σύστημα αντιπαγωτικής προστασίας για την ενεργοποίηση της λει τουργίας θέρμανσης όταν η θερμοκρασία του νερού κατάθλιψης στην εγκατάσταση πέσει κάτω από τους 6 °C. Το σύστημα δεν λειτουρχεί εάν διακοπεί η ηλεκτρική τροφο δοσία ή/και η παροχή αερίου στη συσκευή. Εάν είναι αναγκαλο, επιτρέπεται η χρήση αντιψυκτικών υγρών, προσθετικών και αναστολέον, αποκλειστικά και μόνο εάν ο πα ραγωγός των αντιψυκτικών ή των προσθετικών αυτών παρέχει εγρύηση η οποία δια σφολίζει ότι τα προϊόντα του είναι κατάλληλα γ' αυτήν τη χρήση και δεν προκαλών βλάβες στον εναλλάκτη του λέβητα ή σε άλλα εξαρτήματα ή/και υλικά του λέβητα και της εγκατάστασης. Απαγορεύεται η χρήση αντιψυκτικών υγρών, προσθετικών και αναστολέων γενικής χρήσης όταν δεν αναφέρεται ρητά ότι είναι κατάλληλα για χρήση σε θερμικές εγκαταστάσεις και συμβεστά με τα υλικά του λέβητα και της εγκατάστασης.

3.4 Σύνδεση καυστήρα

Ο καυστήρας διαθέτει εύκαμπτους σωλήνες και φίλτρο για σύνδεση με τη γραμμή τρο υοδοσίας πετρελαιου. Περάστε τους εύκαμπτους σωλήνες από το πίσω τοίχωμα και το ποθετήστε το οίλτρο όπως φαίνεται στην fig. 20.

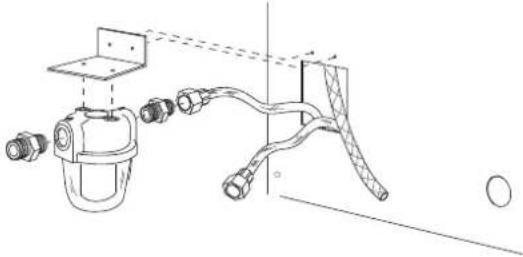

εικ. 20 - Τοποθέτηση φίλτρου πετρελοίου

Το κύκλωμα τροφοδοσίας πετρελαιου πρέπει να εγκοτοσταθεί σύμωνα με ένα από τα παρακάτω διαγράμματα, τηρώντας το μήκος των σωληνώσεων (LMAX) που αναγράφε ται στον πίνακα.

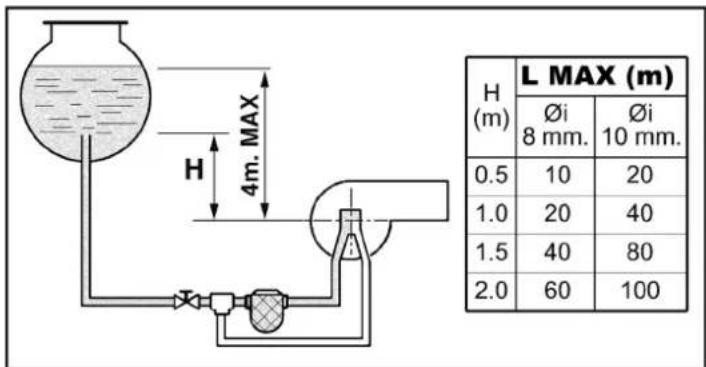

H 4m. MAX H L MAX (m) H (m) Øi 8 mm. Øi 10 mm. 0.5 10 20 1.0 20 40 1.5 40 80 2.0 60 100

εικ. 21 - Τροφοδοσία μέσω βαρύτητας

H L MAX (m) H (m) Øi 8 mm. Øi 10 mm. 0.0 25 60 0.5 21 50 1.0 18 44 1.5 15 38 2.0 12 32 2.5 10 26 3.0 8 20 3.5 6 16

εικ. 22 - Τροφοδοσία μέσω αναρρόφησης

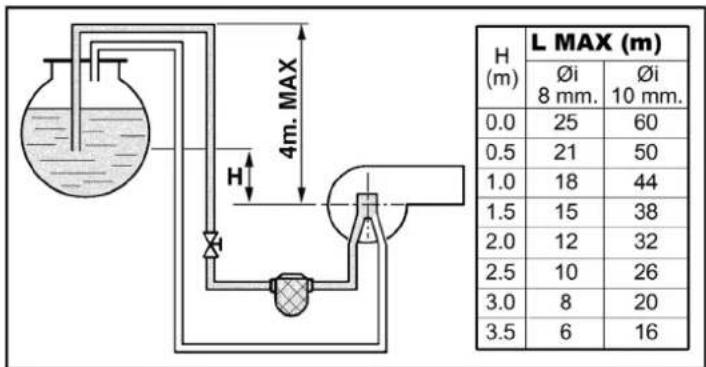

4m. MAX H H (m) L MAX (m) Øi 8 mm. Øi 10 mm. 0.0 25 60 0.5 21 50 1.0 18 44 1.5 15 38 2.0 12 32 2.5 10 26 3.0 8 20 3.5 6 16

εικ. 23 - Τροφοδοσία μέσω σιφονιού

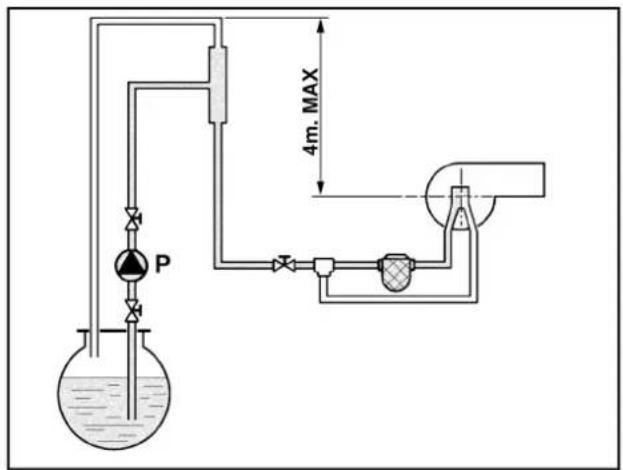

εικ. 24 - Τροφοδοσία μέσω δακτυλίου

3.5 Нлектрикή συνδεσμολογία

Σύνδεση στο ηλεκτρικό δίκτυο

Η ηλεκτρική ασφάλεια της συσκευής διασφαλίζεται μόνο όταν είναι σωστά συνδεδεμένη σε αποτελεσματική εγκατάσταση γείωσης σύμφωνα με τους ισχύοντες κανόνες ασφαλείας. Απευθυνθείτε σε εξειδικευμένο προ σωπικό για να ελέγξει την αποτελεσματικότητα και την καταλληλότητα της εγκατάστασης γείωσης. Ο κα τασκευαστής δεν φέρει καμία ευθύνη για ενδεχόμενες βλάβες που οφείλονται στην έλλειψη γείωσης της εγκα τάστασης. Βεβαιωθείτε επίσης ότι η ηλεκτρική εγκατάσταση είναι κατάλληλη για τη μέγιστη ισχύ της συσκευής που αναγράφεται στην πινακίδα χαρακτηρι στικών του λ έβητα.

Ο λέβητας είναι προκαλωδιωμένος και διαθέτει καλώδιο σύνδεσης με την ηλεκτρική γραμμή τύπου "γ" χωρίς φις. Οι συνδέσεις με το δίκτυο πρέπει να είνοι σταθερές και να διαθέτουν διολικό διακόπτη οι επαφές του οποίου να έχουν άνογια τουλάχιστον 3 mm, παρεμβάλλοντας ασσάλεια των 3Α max μετοξύ λέβητα και γραμμής. Είναι σημον τικό να τηρείται η πολικότητα (ΓΡΑΜΜΙΙ: κωφέ καλώδιο / ΟΥΔΕΤΕΡΟ: μπλε καλώδιο / ΓΕΙΣΩΣΗ : κήτρινο-πράσινο καλώδιο) στις συνδέσεις της ηλεκτρικής γραμμής. Κατά την εγκατάσταση ή την αντικατάσταση του ηλεκτρικού καλωδίου, ο αγωγός γείωσης πρέπει να έχει μήκος μεγαλύτερο κατά 2 cm σε σχέση με τους υπόλοιπους.

To ηλεκτρικό καλώδιο της συσκευής δεν πρέπει να αν τικαθίσταται από το χρήστη. Σε περίπτωση φθοράς του καλωδίου, σβήστε τη συσκευή και για την αντικατάστασή του απευθυνθείτε μόνο σε εξειδικευμένο τεχνικό προσωπικό. Σε περίπτωση αντικατάστασης του ηλεκ τρικού καλωδου, χρησιμοποιήστε μόνο καλώδιο 'HAR H05 VV-F' 3x0,75 mm2 με μέγιστη εξωτερική διάμετρο 8 mm.

Θερμοστάτης δωματίου (προαιρετικά)

ΠΡΟΣΟΧΗ: ΟΘΕΡΜΟΣΤΑΤΗΣ ΔΩΜΑΤΙΟΥ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΜΕ ΚΑΘΑΡΕΣ ΕΠΑΦΕΣ. ΣΥΝΔΕΟΝΤΑΣ 230 Τ ΣΤΟΥΣ ΑΚΡΟΔΕΚΤΕΣ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗΔΩΜΑΤΙΟΥ ΠΡΟΚΑΛΟΥΝΤΑΙ ΑΝΕΠΑΝΟΡΘΩΤΕΣ ΒΛΑΒΕΣ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ ΠΛΑΚΕΤΑ.

Κατά τη σύνδεση εξωτερικών χειριστηρίων ή χρονο διακοπών, αποφύγετε τη λήψη της τροφοδοσίας για αυτές τις διατάξεις από τις επαφέ ζδιακοπής τους. Η τρο φοδοσία τους πρέπει να γίνεται μέσω άμεσης σύ νδεσης από το δίκτυο ή με μπαταρίες, αναλ όγως με τον τύπο της διάταξης

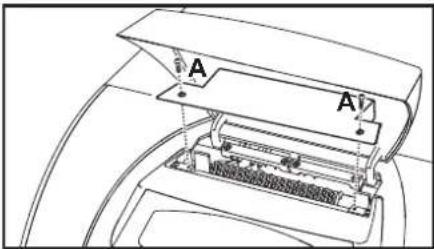

Πρόσβαση στη βάση ακροδεκτών

Εξιδώστε τις δύο βίδες "Α" στο πάνω μέρος του πίνακα και βγάλτε τη θυρίδα.

A A1

3.6 Σύνδεση με την καπνοδόχο

Π συσκευή πρέπει να συνδεθεί σε καπνοδόχο μελετημένη και κατασκευασμένη σύμων ανε τους ισχύοντες κανονισμούς. Ο αγωγός μεταξύ λέβητα και καπνοδόχου πρέπει είναι κατασκευασμένος από κατάλληλο υλικό, ανθεκτικό στη βερμοκρασία και στη διάβρωση. Στα σημεία συνδεσης συνιστάται ιδιαίτερη προσοχή στη στεχνούτητα και στη θερμική μόνωση όλου του αγωγού μεταξύ λέβητα και καπνοδόχου, προκειμένου να αποφεύγεται ο σγημιστομός γυρσαίας.

4. ΣέΡΒΙζ ΚΑΙ ΣΥΝΤήΡΗΣΗ

Ολες οι εργασίες ρύθμισης, μετατροπής, λειτουργίας και συντήρησης που περιγράφον ται στη συνέχειο πρέπει να εκτελούνται μόνο από εξειδικευμένο προσωπικό με κατάλ ληλη κατάρτιση (με τις απαραίτητες επαργελματικές τεχνικές γνώσεις που ορίζει η ισχύουσα νομοθεσία), όπως από το προσωπικό των τοπικών τμημάτων τεχνικής υποστήριξης πελατών.

FERROLI dev fépei koupia eudúvη για υλικές ζημιές ἡ/και τραυμοτισμούς που οφείλον ται σε επεμβάσεις στη συσκευή από μη εξειδικευμένο και μη εξουσιοδοτημένο προ σωπικό.

4.1 Puθμίσεις

Ενεργοποίηση λειτουργίας ΕΛΕΓΧΟΥ

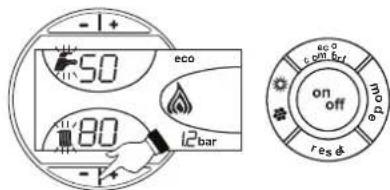

Πατήστε ταντόχρονα τα κουμπιά θέρμανσης (λεπτ. 3 και 4 - fig. 1) για 5 δευτερόλεπτα, ώστε να ενεργοποιηθεί η λειτουργία ΕΛΕΓΧΟΥ. Ο λέβητος ενεργοποιείται ανεξάρτητα από την εντολή θέρμανσης ή νερού οικιακής χρήσης.

Στην οθόνη αναβοσβήνουν τα σύμβολα θέρμανσης (λεπτ. 24 - fig. 1) και νερού οικιακής χρήσης (λεπτ. 12 - fig. 1).

εικ. 26 - Λειτουργία TEST

Για να απενεργοποιήσετε τη λειτουργία ΕΛΕΓΧΟΥ, επαναλάβετε τη διαδικασία ενερ γοποίησης.

Η λειτουργία ΕΛΕΓΧΟΥ απενεργοποιείται αυτόματα μετά από 15 λεπτά.

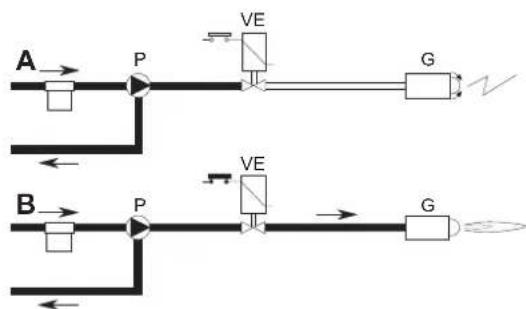

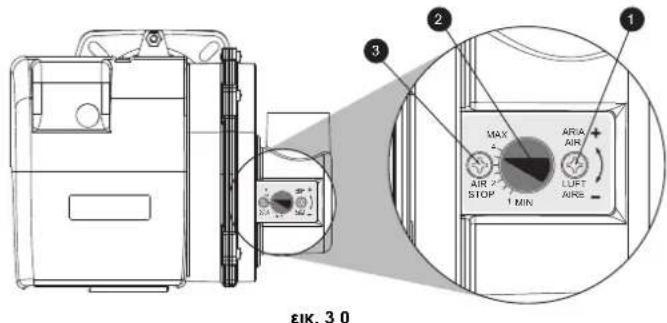

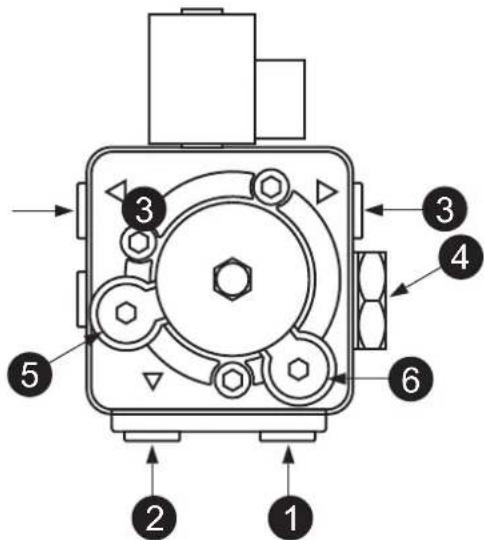

Ρύθμιση καυστήρα

O tabella 2 періалюмбівачи тис ергостасиакєєх рухміснєих тов кausотнра. Мпопеіте να рухмісете τον кausотнра се діофоретикі юсхý тропопоиώντας тні пісієн тис антілас, то мпек, тн рухмісні тис кефалліх кαι тн рухмісні тου aceρα σύμφωνα με τις οδηγίες τον επόμενων παραγράφων. Se κάθε περίπτωση, η νέα ισχύς πρέπει να είναι εντός του ονο μαστικού εύρους λειτουργίας του λέβητα. Мета тнін ектέλεση των рухміснєων, ελέγξε τχρησιμοποιώντας ένον αναλυτή καύσης εάν η περιεκτικότητα των καυσαερίων σε CO₂% κυμαίνεται Metaξύ 11% και 12%.

Πίνακας παροχής μπεκ για πετρέλαιο

Ο tabella 2 παρουσιάζει η παροχή πετρελαιου (σε kg/h) όταν μεταβάλλονται η πίεση αντλίας και τα μπεκ.

ΣΗΜ. - Οι τιμές που αναφέρονται παρακάτω είναι ενδεικτικές, καθώς η παροχή των μπεκ μπορεί να παρουσιάζει διακύμανση ± 5%. Επίσης, στους καυστήρες με προθερ μαντήρα,η παροχή καυσίμου μειώνεται περίπου κατά 10%.

Πίνακας. 2

		Πβ εση αντλ βας (bar)
ΜΠΕΚ ΥΓΡΑΕΡΙΟ	8	9	10	11	12	13	14
0,40	1,32	1,40	1,47	1,54	1,61	1,68	1,75
	15,66	16,60	17,43	18,26	19,09	19,92	20,75
0,50	1,57	1,65	1,73	1,81	1,89	1,97	2,05
	18,62	19,57	20,51	21,50	22,42	23,36	24,31
0.60	1,93	2,01	2,23	2,32	2,42	2,52	2,64
	22,89	23,83	26,44	27,51	28,70	29,88	31,31
0.65	2,12	2,25	2,40	2,63	2,74	2,80	2,91
	25,14	26,68	28,46	31,19	32,49	33,21	34,51
0.75	2,50	2,65	2,80	2,95	3,07	3,20	3,33
	29,65	31,43	33,21	34,99	36,41	37,95	39,49
0.85	2,92	3,10	3,27	3,45	3,60	3,75	3,90
	34,63	36,76	38,78	40,92	42,69	44,47	46,25
1,00	3,30	3,50	3,67	3,85	4,02	4,20
	39,13	41,51	43,52	45,66	47,67	48,72	51,95

Παροχρ στην Υξοδο τουμπεκ σε kg/h

Ρύθμιση πίεσης αντλίας

Η αντλία έχει ρυθμιστεί εκ των προτέρων στο εργοστάσιο στα 12 bar. Για τον έλεγχο της πίεσης, χρησιμοποιήστε μανόμετρο με λουτρό ελαιου. ΙΙ πίεση μπορεί να ρυθμιστεί μετοξύ 11 και 14 bar.

εικ. 27- Αντλία ITALPUMP

εικ. 28- Αντλία DANFOSS

1. Αναρρόφηση ∅1/4"
2. Επιστροφή ∅1/4"
3. Παροχή πετρελαίου ∅1/8"
4. Ρύθμιση πίεσης
5. Σύνδεση μανόμετρου ∅1/8"
6. Σύνδεση μετρητή κενού ∅1/8"

Ρύθμιση κεφαλής κούσης

Η ρύθμιση της κεφαλής γίνεται μέσω της βίδας 1, σύμφωνα με τις ενδείξεις που επιση μοίνονται από τον δείκτη 2.

Μετά τη χαλάρωση της βίδας 3, χρησιμοποιώντος τη βίδα 1 μπορείτε να ρυθμίσετε τον αέρα καύσης σύμονα με τις ενδείξεις του δείκτη 2. Στο τέλος της βαθμονόμησης, ασοαλίστε τη βίδα 3.

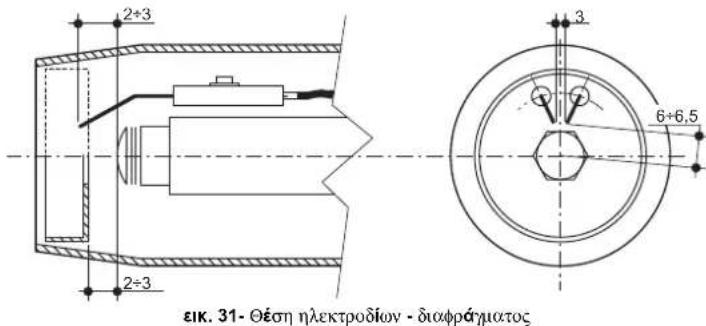

Θέση ηλεκτροδίων - διαφράγματος

Μετά την τοποθέτηση του μπεκ, ελέγξτε τη σωστή τοποθέτηση των ηλεκτροδίων και του διαφοράγματος σύμφωνα με τις παρακάτω τιμές. Συνιστάται ο έλεγχοςτων τιμών μετά από κάθε επέμβαση στην κεφαλή.

2÷3 2÷3 εικ. 31- Θέση ηλεκτροδίων - διαφράγματος

4.2Λειτουργία

Ελεγχοι που πρέπει να εκτελούνται κατά την πρώτη ενεργοποίηση, καθώς και μετά από όλες τις εργασίες συντήρησης για τις οποίες απαιτείται αποσύνδεση από τις εγκαταστάσεις ή επέμβαση στα όργανα ασφαλείας ή στα εξαρτήματα του λέβητα:

Πριν ανάψετε το λέβητα

• Ανοίξτε τις ενδεχόμενες βαλβίδες διακοπής μετοξύ λέβητα και εγκαταστάσεων.
• Ελέγξτε τη στεγανότητας της εγκατάστοσης καυσίμου.
• Ελέγξτε τη σωστή προφόρτιση του δοχείου διαστολής
- Γεμίστε την υδραυλική εγκατάσταση και βεβαιωθείτε για την πλήρη εξαέρωση του αέρα που περιέχει ο λέβητας και η εγκατάσταση ανοήνοντας τη βαλβίδα διαφυγής αέρα του λέβητα και τις ενδεχόμενες βαλβίδες εξαέρωσης της εγκατάστασης.
- Βεβαιωθείτε ότι δεν υπάρχουν διαρροές νερού στην εγκατάσταση, στα κυκλώματα νερού χρήσης, στις συνδέσεις ή στο λέβητα.
- Βεβαιωθείτε για τη σωστή σύνδεση της ηλεκτρικής εγκατάστασης και για την απο τελεσματικότητα της γείωσης.
• Βεβαιωθείτε ότι δεν υπάρχουν εύφλεκτα υγρά ή υλικά κοντά στο λέβητα.
- Τοποθετήστε το μανόμετρο και το κενόμετρο στην αντλία του καυστήρα (αφα ιρέστε τα μετά τη θέση σε λειτουργία).
• Ανοίξτε τις βάνες στους σωλήνες του πετρελαίου

Ενεργοποίηση

εικ. 32 - Ενεργοποίηση

A

Οταν κλείσει η θερμοστατική γραμμή, ο κινητήρας του κουστήρα τίθεται σε λειτουργία μαζί με την αντίλια: πο πετρέλαιο της αναρρόφησης οδηγείται όλο προς την επιστροφή. Λειτουργούν επίσης ο σχεμιστήρας του κουστήρα και ο μετασχηματιστής έναυσης και κοτά συνέτεια εκτελούνται οι φάσεις:

• προεξαερισμός της εστίας.
• πρόπλυσης ενός τμήματος του κυκλώματος πετρελοίου.
• προανάφλεξης με εκκένωση μεταξύ των άκρων των ηλεκτροδίων.

B

Στο τέλος της πρόπλυσης ο πίνακος ελέχου ανοίγει την ηλεκτρομαγνητική βαλβίδα: το πετρέλαιο φτάνει στο μπεκ από το οποίο ψεκάζεται.

Πεποφήμε την εκκένωση μεταξύ των ηλεκτροδίων προκαλεί το σχηματισμό της όλόγας. Ταυτόχρονα, αρχίζει ο χρόνος ασφαλείας.

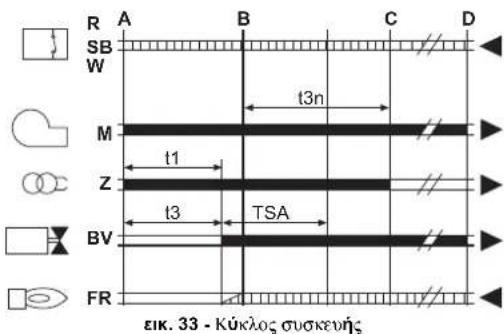

Κύκλος συσκευής

R A B C D SB W t3n M Z t1 t3 TSA BV FR εικ. 33 - Κύκλος συσκευής

R-SB-W Θερμοστάτες/Πιεσοστάτες

Μ Κινητήρας καυστήρα

Z Metaσχηματιστής έναυσης

BV Нлектропаγντική βαλβίδα

FR Фотоавтіσταση

A' 'Εναρξη με προθερμαντήρα

A Έναρξη χωρίς προθερμοντήρο.

B Παρουσία φλόγας

C Kavovixh letoupya

D Διακοπή ρύθμισης (ΤΑ-ΤΖ)

t1 Χρόνος προ-αερισμού

TSA Χρόνος ασφαλείας

t3 Χρόνος προ-ανάφλεξης

t3n Χρόνος μετο-ανάσλεξης

tw Xρόνος προθέρμανσης

Σήματα εξόδου από τη συσκευή Απαραίτητα σήματα στην είσοδο

'Ελεγχοι κατά τη διάρκεια της λειτουργίας

• Ανάψτε τη συσκευή σύμφωνα με τις οδηγίες στην sez. 2.3.
- Βεβαιωθείτε για τη στεγανότητα του κυκλώματος καυσίμου και των εγκαταστάσεων νερού.
- Ελέγξετε την απόδοση της καμινάδας και των αγωγών σέρα-καυσσερίων με το λέβητα σε λειτουργία.
• Βεβαιωθείτε για τη σωστή κυκλοοορία του νερού στο λέβητα και στις εγκαταστάσεις.
- Ελέγξτε τη σωστή λειτουργία του λέβητα πραχματοποιώντας ορισμένες δοκιμές έναυσης και σβησίματος μέσω του θερμοστάτη περιβάλλοντος ή του εξωτερικού χειριστηρίου.
Ελέγξτε τη στεγανότητα της πόρτας του καυστήρα και του θαλάμου καυσαερίων.
• Βεβαιωθε ίτε ότι ο καυστήρος λειτουργεί σωστά.
- Εκτελέστε μια ανάλυση της καύσης (με το λέβητα σταθεροποιημένο) και βε βαιωθείτε ότι το ποσοστό CO₂ στα καυσαέρια κρμαίνεται από 11% έως 12%.
- Ελέγξε το σωστό προγρομμάτισμό των παρομέτρων και εκτελέστε τύχόν ανα. γκαίες προσωπικές ρυθμίσεις (καμπύλη αντιστάθμισης, ισχύς, θερμοκρασίες κ.λπ.).

4.3 Συντήρηση

Περιοδικός έλεγχος

Για να εξασφαλίζεται η σωστή λειτουργία της συσκευής με την πάροδο του χρόνου, θα πρέπει να αναθέσετε σε εξειδικευμένο προσωπικό το ετήσιο σέρβις που θα προβλέπει τους ακόλουθους ελέγχους:

• Τα συστήματα χειρισμού και ασφαλείας πρέπει να λειτουργούν σωστά.
• Το κύκλωμα απαγωγής των καυσσερίων πρέπει να λειτουργεί τέλεια.
- Βεβαιωθείτε ότι οι σωλήνες τροφοδοσίας και επιστροόης κουσίμου δεν είναι βουλωμένοι και δεν έχουν γτυπήματα.

• Καθαρίστε το φίλτρο της γράμμής αναρρόσησης του καυσίμου.

• Μετρήστε τη σωστή κατανάλωση καυσίμου

• Καθαρίστε την κεφαλή καύσης στη ζώνη εξόδου του καυσίμου, στο δίσκο στροβι λισμού.

• Αφήστε τον καυστήρα να λειτουργήσει με τη μέγιστη τοχύ επί δέκα λεπτά περίπου και στη συνέγεια αναλύστε τα καυσαέρια για να ελέγξετε:

- Τις σωστές ρυθμίσεις όλων των στοιχείων που περιγράφονται στο παρόν εγχειρίδιο

- Τις θερμοκρασίες των καυσαερίων στην καμινάδα

- To пососто CO2

• Οι αγωγοί και το τερματικό αέρα-κουσσερίων πρέπει να είναι ελεύθεροι από εμπόδια και να μην παρουσιάζουν διαρροές.
• Ο καυστήρας και ο εναλλάκτης πρέπει να είναι καθαροί και ελεύθεροι από άλατα. Για τον ενδεχόμενο καθαρισμό μη χρησιμοποιείτε χημικά προϊόντα ή ατσάλινες βούρτσες.
  • Οι εγκαταστάσεις καυσίμου και νερού πρέπει να είναι στεγανές.
  • Ι πίεση του νερού με την εγκατάσταση κρύα πρέπει να είναι περίπου 1 bar. Σε αν τίθετη περίπτωση πρέπει να την επανοφέρετε σε αυτήν την τιμή.
  • Ο κυκλοφορητής δεν πρέπει να είναι μπλοκορισμένος.
  • Το δοχείο διαστολής πρέπει να είναι γεμάτο.
  • Ελέγξτε την άνοδο μαγησίου και εν ανάγκη αντικαταστήστε την.

Για τον πιθανό καθαρισμό του περιβλήματος, του πίνακα και τον διακο σμητικών στοιχείων του λέβητα μπορείτε να χρησμοποιήσετε ένα μαλακό και υγρό πανί βρεγμένο ενδεχομένας σε διάλομα με απορρυπαντικό. Πρέπει να αποφεύρονται όλα τα διαβρωτικά απορρυπαντικά και οι διαλύτες.

Καθαρισμός λέβητα

1. Διακόψτε την ηλεκτρική τροφοδοσία του λέβητα.
2. Αφαιρέστε τον πρόσθιο επάνω και τον κάτω πίνακα.
3. Ανοίξτε την πόρτα ξεβιδώνοντας τα σχετικά πόμολα.
4. Καθαρίστε το εσωτερικό του λέβητα και της διαδρομής των καπνών εξαγωγής, με μια βούρτσα ή με πεπεσμένο αέρα..
5. Τέλος, ζανακλείστε την πόρτα και στερεώστε την με το αντίστοιχο πόμολο.

Για τον καθαρισμό του καυστήρα, συμβουλευτείτε τις οδηγίες της κατασκευαστικής εταιρείας.

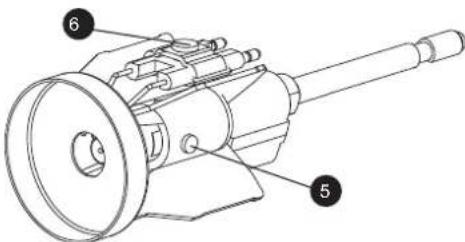

Πρόσβαση στο ηλεκτρόδιο και στο μπεκ

- Αποσυνδέστε τα καλώδια των ηλεκτροδίων του μετασχηματιστή και αφαιρέστε τη φωτοαντίσταση 1 και το ρακόρ 2 που συνδέει των σωλήνα πετρελαίου στη γρωμή 3 του μπεκ. Χαλαρώστε τις βίδες 4 και αφαιρέστε το σύστημα φλάντζας μπεκ-δια φράγμιατος-ηλεκτροδίων.

- Εξβιδώστε τη βίδα 5 για να αφαιρέσετε το διάφραγμα και τη βίδα 6 για να αωα ιρέσετε τα ηλεκτρόδια. Καλός καθαρισμός του μπεκ επιτυχνανεται με αφαιρεση του φίλτρου, καθαρισμό των εγκοπών και της οπής ψεκασμού με βενζίνη και ξέπλιμα. Κατά την επανοτοποθέτηση δλων των στοιχείων, απαιτείται προσοχή στη σωστή τοποθέτηση των ηλεκτρόδιων-του διαφράγμιστος.

4.4 Επίλυση προβλημάτων

Διάγνωση

Ο λέβητας διαθέτει προηγμένο σύστημα αυτοδιάγνωσης. Σε περίπτωση δυσλειτουργίας του λέβητα, η οθόνη αναβοσβήνει μαζί με το σύμβολο δυσλειτουργίας (λεπτ. 22 - fig. 1) και υποδεικνύει τον κωδικό δυσλειτουργίας.

Υπάρχουν δυσλειτουργίες που προκαλούν μόνιμες εμπλοκές (επισημοίνονται με την ένδείξη «Α»): για αποκατάσταση της λειτουργίας, πετήστε το κουμπί RESET (Επανο όφα) (λεπτ. 8 - fig. 1) για 1 δευτερόλεπτο ή χρησμωποιήστε το κουμπί RESET (Επανο όφα) στο τηλεχειριστήριο με χρονοδιακόπη (προσιρετικό), εάν έχει εγκατασταθεί. Εάν ο λέβητας δεν λειτουργίε, πρέκει να αποκατασταθεί η δυσλειτουργία που υπο δεικνύουν οι λυχνίες led λειτουργίας.

Αλλες δυσλειτουργίες προκαλούν προσωρινές εμπλοκές (επισημαίνονται με την ένδειξη «F»), οι οποίες αποκαθίστανται αυτόματα μόλις η τιμή επανέλθει στο κανονικό εύρος λειτουργίας του λέβητα.

ΠΡΟΣΟΧΗ

Από την έκδοση λογισμικού 23 και μετά, προστέθηκε περαιτέρω υποστήριξη για διευκόλυνση της βαθμονόμησης του καυστήρα, δηλ. η φλόγα αναβοσβήνει στην οθόνη ως ένδείξη της ενεργοποίησης του καυστήρα αλλά με μη βέλτιστο σήμα φλόγας.

Ο tabella 3 περιλαμβάνει, για τις διάφορες εκδόσεις λογισμικού, τη σημασία των συμβόλων που εμφανίζονται στην οθόνη.

Πίνακας. 3- Ενδείξεις συμβόλου φλόγας

	Ένδειξη στην οθόνη και σημασία
Έκδοσηλογισμικού	Σβηστήφλόγα	Σταθερά αναμμένη φλόγα	Αναβόσμημα φλόγας
≤ 22	Σβηστόςκαυστήρας	Καυστήρας αναμμένος	-
≥ 23	Σβηστόςκαυστήρας	Αναμμένος καυστήρας και σταθερόσήμα φλόγας	Αναμμένος καυστήρας με ΜΗβέλπιστο σήμα φλόγας

Πίνακας. 4- Λίστα δυσλειτουργιών

Kodi#s duslei tou#f#s	Dusletouryba	P#o#p a#t#a	A#o#
A01	Euplo# kaustrpa	Euplo# ant#b#s	Antikataot#ste toe#Urtnma
		B#l#n #l#xtnkoy knu#p#ra	Antikataot#ste toe#Urtnma
		B#l#n b#l#b#es tetrela#bu	Antikataot#ste toe#Urtnma
		Dev ut#y#e##k#o# sto do#e#o P u#y#e#er# stov t#u#v#o	Tegistte to do#e# me###o o o#rpo#ste to v#i
		Klen#y#o#b#es p#o#d#b#s yoa#c#etrela#bu	An#zte ts b#l#b#es
		B#p ### B#p## (pr#m P - in#l#as - m#ek)	Ka#ar#stctu #ktrpa
		F#eia ant#b#	Tegistte tv an#b# ka evtop#ste tv an#u ts ck#v#ns
		Eopal#vn r #h#sn P b#p ###anlektp#dia Yoc#ns	Roh#ste K###or#ste ta nlex tr#dia
		F###y vo b#h#o P p#ap#o#om#vo m#ek	Antikataot#ste toe#Urtnma
		A##U#ll#les pr#u#beis kepodP ##in U#mer	Roh#ste ta e#ar#m#te
		B#l#n P #b#osn #l#ctro#b#v	Antikataot#ste toe#Urtnma
		B#l#n meto#n##to#y v#n#ns	Antikataot#ste toe#Urtnma
		B#l#n P #b#osn kcalod#on #l#ctro#ov	Antikataot#ste toe#Urtnma
		P#ap#o#osn kcalod#on #l#ctro#ov #y w#n#la P#p#okn#as	Antikataot#ste kai proostate#ste te#j#mp ma
		Eopal#v#es #l#ctrk Ycs#nd#neis b#l B#d#s P meto#n##to#P	EY #ze ti cu#y seis
		E#u#stn cnw#y#ou kivnt Rna kov#as	Antikataot#ste toe#Urtnma
		An#p#o#s onta #s cun#ed#y #vns sto soalPia el#tro#s	Di#p#ste tn f#v#esn
		B#l#n ootocav# stao#s	Antikataot#ste toe#Urtnma
		B#p ###o#oav#t#astn	Kohor Bate# th oatooant#stasn
A02	Σμα y#ar#zhs fi#y#s me atenveypo#tu# Yvo kaust#pa	Bm#y#k#ma ootocav# stao#s	Antikataot#ste t#f#oav#t# stuon
		E#terni# fo#s#tn fo#oav#t#staan	Ato#ak# vete t#nt#y#o#t #s
A03	Everjotob#snp ro rosto #s ap# u#er#y#m#on	B#l#n asht#rpa hy p#u#ns	EY #ze the s##P too#y ths kai leitouryba tuu asht#rpa θ#yu#ons
		Mn kukloopba vero# stn evkat U staan	EY #ze ton kukloopnr#. (bl. labella 5)
		A#pas stn evkat Ustaan	E#e#ste tn evkat Ustaan
A04	Akut U#ll#les pa#jme proi plakytas	Eopal#vn py#mian paray# trou plakytas	EY #ze kan tropatoi Pote eU v ataiab ta, tn par#metro tns plakytas
F07	Dusletouryba pro bermuavtrpa (η est# dev kledvei se 120 deuter#lepta )	Diakup kallod baos	EY #ze the tv kallod woan
F09	Akut U#ll#les pa#jme proi plakytas	Eopal#vn py#mian paray# trou plakytas	EY #ze kan tropatoi Pote eU v ataiab ta, tn par#metro tns plakytas
F10	Dusletouryba aioth#rpa p#o#xps 1	B#l#n asht#rpa	EY #ze the tv kallod woan P antika toat#ste tov aioth#rpa
		Bra#y#k#oama kallodwoos	EY #ze kan tropatoi Pote eU v ataiab ta, tn par#metro tns plakytas
		Diakup kallod baos	EY #ze kan tropatoi Pote eU v ataiab ta, tn par#metro tns plakytas
F11	Akut U#ll#les pa#jme proi plakytas	Eopal#vn py#mian paray# trou plakytas	EY #ze kan tropatoi Pote eU v ataiab ta, tn par#metro tns plakytas
F12	Akut U#ll#les pa#jme proi plakytas	Eopal#vn py#mian paray# trou plakytas	EY #ze kan tropatoi Pote eU v ataiab ta, tn par#metro tns plakytas
F14	Dusletouryba aioth#rpa p#o#xps 2	B#l#n asht#rpa	EY #ze the tv kallod woan P antika toat#ste tov aioth#rpa
		Bra#y#k#oama kallodwoos	EY #ze kan tropatoi Pote eU v ataiab ta, tn par#metro tns plakytas
		Diakup kallod baios	EY #ze kan tropatoi Pote eU v ataiab ta, tn par#metro tns plakytas
F16	Akut U#ll#les pa#jme proi plakytas	Eopal#vn py#mian paray# trou plakytas	EY #ze kan tropatoi Pote eU v ataiab ta, tn par#metro tns plakytas
F34	Tum trobo#os bas Ktow au 170V.	Pro#b#mian to hlektrki# dB ktvo	EY #ze the tv hlektrki# ekvat U staan
F35	Akut U#llln suh y#ntu dikt yu	Pro#b#mian to hlektrki# dB ktvo	EY #ze the tv hlektrki# ekvat U staan
F37	Eso#uy vntBeon vero#yankat Ustaans	Poly xau#p riban	Eey bote the tv ekvat Ustaan
		B#l#n asht#rpa	EY #ze the tv aotht Pru
F39	Dusletouryba e##te piou ayixveutp	B#l#n inxveutp B p#u##yk##ma kallodwoos	EY #ze the tv kallod woan P antika toat#ste tov aioth#rpa
		Atoonv#edu Wos inxveutp smet ## the evergom# nuq tiis letouryba#ma bi#ntps bermokra#bas	Sundy #ze don Uton esuaterkiy anlyeu# P patenerv##oi P ro## the letouryba meato#l#ps bermo krod os
F40	Eso#uy vntBeon vero#yankat Ustaans	Poly uynp riban	EY #ze the tv ekvat Ustaan
			EY #ze the tv b#l#do asoolebas
			EY #ze to doxebodastol Pc
A41	Tolou#tmon aioth#rpon	Atoonv#edu Wos aioth#rpa speru#ps oto fuatou lybita	EY #ze the tv aioth P too#y ths ki a letouryba tou aioth#rpa θymuavans
F42	Dusletouryba aioth#rpa bY p#uavans	B#l#n asht#rpa	Antikastot#ste tov aioth#rpa
F47	Dusletouryba aioth#rpa tbeosne vero#yankat Ustaans	Diakup kallod baios	EY #ze the tv kallod woan

Ορισμένες δυσλειτουργίες που σχετίζονται με τον κυκλοφορητή επισημαίνονται από τη λυχγία LED κοντά στον επιλογέα ταχύτητας (fig. 36 - fig. 37).

Πίνακας. 5 - Ενδείξεις λυχνίας LED κυκλοφορητή

	ΣβηστρΟ κυκλοφορητρςβρίδισκεται στην κατύστωση ΑΝΑΜΟΝΙΣ
	Ανύβει με πρύσινο χρήμαΟ κυκλοφορητρςζετεσυργε β
	Ανοβοσβρνει μεπρύσινο χρήμαΚύκλος εξα Υρωσης
	Ανύβει με πρύσινολύκκινο χρήμα ενολλύξΕμπλοφ τον κυκλοφορητρ λύμαεξωτερικρς αυβλας- Υπύρτση (>270V)- Ανετοφρές τύση (<160V)- Υπερφύρτωση κινηφρια
	Ανοβοσβρνειμε κύκινο χρήμαΕμπλοφ τον κυκλοφορητρ λύμαεσωτερικρς αυβλας- Εμπλοφ κινητρρια- Βλύβη ηλεκτρονικού στικτήματος

Διαγνωστικός έλεγχος κυκλοφορητή (μοντ. PARA)

Ορισμένες δυσλειτουργίες που σχετίζονται με τον κυκλοφορητή επισημαίνονται από τη λυχνία LED (fig. 37).

Λυχνία LED	Δυσλειτουργία	Απία	Λυση
Ανάβει με κόκκινο φως	Εμπλοκή	Εμπλοκή ρότορα	Ενεργοποιήστε τη χειροκινητη επενακκίνηση ή επικοινωνήστε με το τημηα τεχνικής υποστήριξης πελατών
	Επαφήτημιο	Ελαπτωματικά πηνια
Αναβοσβήνει με κόκκινο φως	Υπάτασγιπέρταση	Πολύ χαμηλήψωηλή τάση προφοδοσίας πλειωράς προφοδοσίας	Ελέγξετε την τάση δικτύου και τις συνθήκες χρήσηςΕπικοινωνήστε με το τημηα τεχνικής υποστήριξης πελατών
	Υπερδολικήθερμοκρασία μονάδας	Πολύ υψηλή θερμοκρασία στο εωτερκό της μονάδας
	Βραχυκύκλωμα	Πολύ υψηλή ένταση ρεύματος κινητήρα
Αναβοσβήνει με κόκκινο/ πράστινο φως	Λειτουργία στροβίλου	Το υδραυλικό σύστημα των αντλιών προφοδοτελαι, αλλά η αντλία δεν εχει τάση δικτύου	Ελέγξετε την τάση δικτύου, την ποροχή / πίσεη του νερού, καθώς και τις περιβαλλοντικές συνθήκες
	Λειτουργία εν ζηρώ	Αέρας στην αντλία
	Υπερφόρτωση	Ο κινητήρας περιατρέφεται με δυσκολία.Η αντλία δεν λειτουργεί σύμφωνα με τις προδικγραφές (π.χ. υψηλή θερμοκρασία μονάδας).Ο αριθμός στροφών είναι πιο χαμηλός σε σχέση με τις στροφές κανοικής λειτουργίας.

5. TEXNIKÁ XAPAKTHPIΣTIKÁ KAI ΣΤΟΙΧΕΙΑ

5.1 Διαστάσεις, συνδέσεις κολ κύρια εξαρτήμοτα

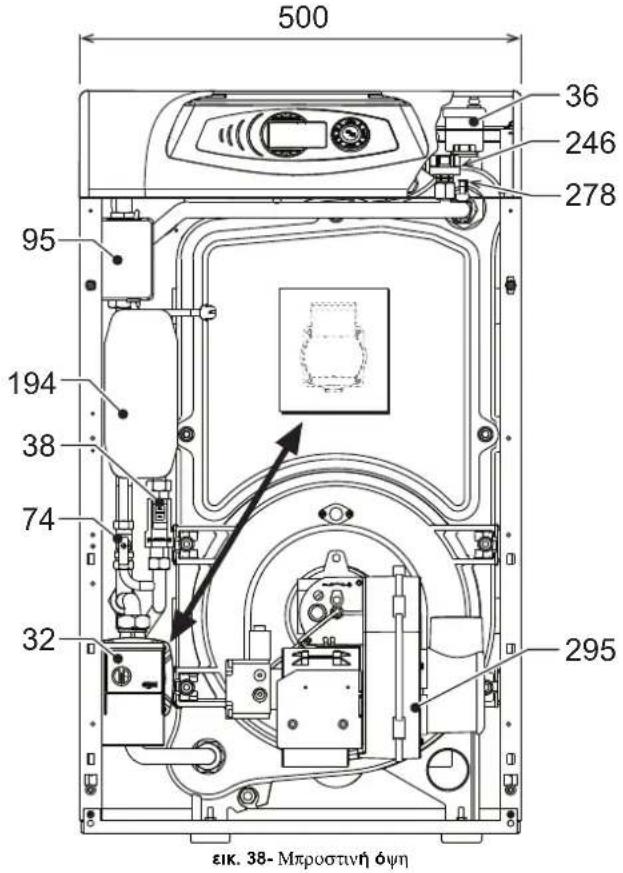

500 36 246 278 95 194 38 74 32 295 εικ. 38- Μπροστινή όψη

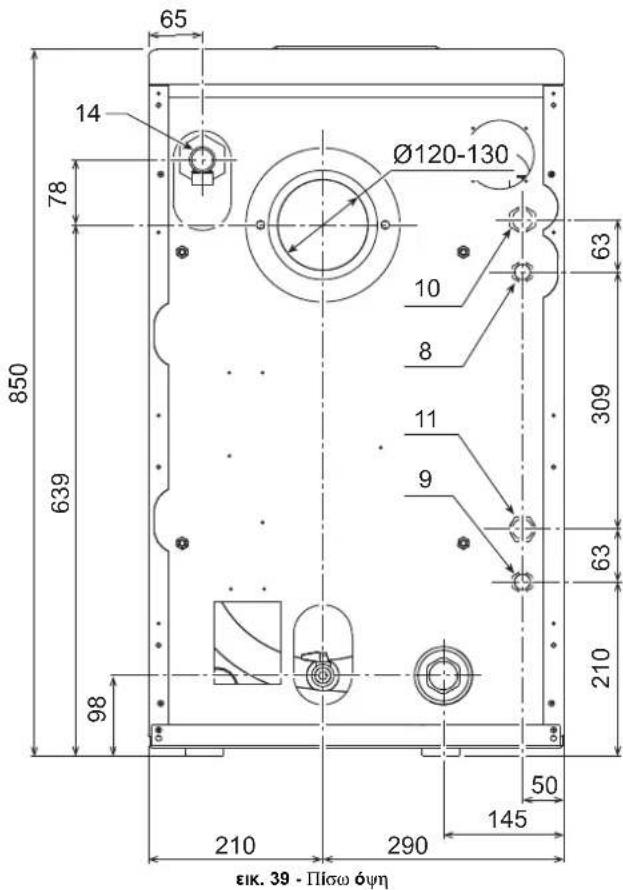

65 14 Ø120-130 78 10 8 11 9 309 63 639 210 210 290 50 145 850 98 εικ. 39 - Πίσω όψη

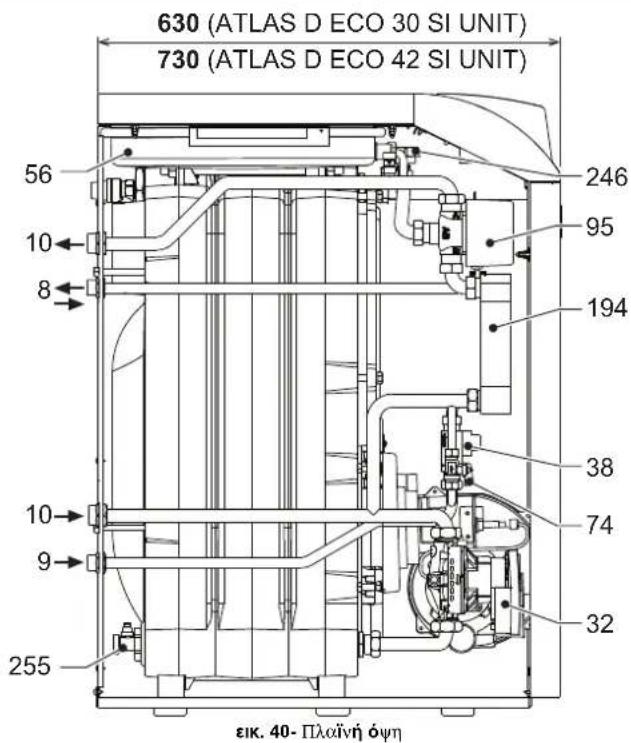

630 (ATLAS D ECO 30 SI UNIT) 730 (ATLAS D ECO 42 SI UNIT) 56 10 8 246 95 194 38 74 32 10 9 255 εικ. 40- Πλαϊνή όψη

Λεζάντα εικόνων
10 = Παροχή εγκατάστασης
11 = Επιστροφή εγκατάστασης
14 = Βαλβίδα ασφαλείας
32 = Κυκλοφορητής θέρμανσης
36 = Αυτόματη βαλβίδα εξαέρωσης
38 = Ροοστάτης
56 = Δοχείο διαστολής
74 = Στρόφιγγα πλήρωσης εγκατάστασης
95 = Βαλβίδα εκτροπής
194 = Ενολλάκτης νερού οικιακής χρήσης
209 = Έξοδος ζεστού νερού οικιακής χρήσης
210 = Είσοδος κρύου νερού οικιοκής χρήσης
246 = Μετατροπέας πίεσης
255 = Εξαγωγή νερού εγκατάστασης
278 = Διπλός αισθητήρας (ασφαλείας + θέρμανσης)
295 = Καυστήρας
5.2 Απώλεια φορτίου
Απώλεια φορτίου/Μανομετρικό ύψος κυκλοφορητών
A = Απώλεια φορτίου λέβητα
1 -2 - 3 = Ταχύτητα κυκλοφορητή

H [m H₂O]

εικ. 41 - Απώλεια φορτίου

5.3 Πίνακας τεχνικών στοιγείων

Μοντήλο		ATLAS D ECO 30 SI UNIT	ATLAS D ECO 42 SI UNIT
Αριθμύς στοιχεβων αρ	.	3	4
ΜΥγιστη θερμικρ παροχρ kW 26.6 39.4 (Q)
ΕλÜχιστη θερμικρ παροχρ kW 21.0 21.0 (Q)
ΜΥγιστη θερμικρ ισχύς	kW	25.0 37.0 (P)
ΕλÜχιστη θερμικρ ισχύς	kW	20.0 20.0 (P)
Απὶ δοση Pmax (80-60°C) % 93.9 94.0
Απὶ δοση 30% % 98.2 97.4
ΜΥγιστη πβεση λειτουργβας θΥρμανσης	bar	3 3 (PMS)
ΕλÜχιστη πβεση λειτουργβας θΥρμανσης	bar	0.8	0.8
ΜΥγιστη θερμοκρασβα θΥρμανσης	°C	100	100	(tmax)
Χωρητικύτητα νερού θΥ ρμανσης	λβτρα	20	25
Χωρητικύτητα δοχεβου διαστολρς θΥρμανσης	λβτρα	10	10
Πβεση προπλρ ρωσης δοχεβου διαστολρς θΥρμανσης	bar	1 1
ΜΥγιστη πβεση λειτουργβας νερού οικιακρς χρβσης	bar	9 9 (PMW)
ΕλÜχιστη πβεση λειτουργβας νερού οικιακρς χρβσης	bar	0.3	0.3
Παροχρ νερού οικιακρς χρβσης Dt 25°C	l/min	14.3 21.2
Παροχρ νερού οικιακρς χρβσης Dt 30°C	l/min	11.9	17.7
Βαθμύς προστασβας	IP	XOD XOD
Τύση τροφοδοσβας	V/Hz	230/50	230/50
Απορροφούμενη ηλεκτρικρ ισχύς	W	200	200
Απορροφούμενη ηλεκτρικρ ισχύς για νερὶ οικιακρς χρβσης	W	200	200
Βύρος εν κενρ	kg	160	200
Μβκος θαλύμουκαύσης	mm	350	450
Διζμετρος θαλύμου καύσης	mm	300	300
Απρ λεια φορτβου πλευρύς καυσαερβων	mbar	0.11	0.35

Δελτίο προϊόντος ErP

MONTEAOY: ATLAS D ECO 30 SI UNIT - (OLHC3YWA)

εμπορικό σήμα: FERROLI
Λέβητας συμπύκνωσης: OXI
Λέβητας χαμηλής θερμοκρασίας (**): NAI
Λέβητας B1: OXI
Θερμαντήρας συνδυασμένης λειτουργίας: NAI
Θερμαντήρας χώρου με συμπαραγωγή: OXI
Χαρακτηριστικό	Σύμβολο	Τιμή	Μονάδα
Τάξη ενεργειακής απόδοσης της εποχιακής θέρμανσης χώρου (από A+++ έως D)			B
Ονομαστική θερμική ισχύς	Pn	kW	25
Ενεργειακή απόδοση της εποχιακής θέρμανσης χώρου	_b	%	86
Ωφέλιμη θερμική ισχύς
σε ονομαστική θερμική ισχύ και υψηλές θερμοκρασίες (*)	P4	kW	25,0
στο 30 % της ονομαστικής θερμικής ισχύος και υψηλές θερμοκρασίες (***)	P1	kW	7,8
Ωφέλιμη απόδοση
σε ονομαστική θερμική ισχύ και υψηλές θερμοκρασίες (*)	_4	%	88,2
στο 30 % της ονομαστικής θερμικής ισχύος και υψηλές θερμοκρασίες (***)	_1	%	92,2
Βοηθητική κατανάλωση ηλεκτρικής ενέργειας
υπό πλήρες φορτίο	elmax	kW	0,150
υπό μερικό φορτίο	elmin	kW	0,069
σε κατάσταση αναμονής	PSB	kW	0,003
Λοιπά χαρακτηριστικά
Απώλειες θερμότητας σε κατά- σταση αναμονής	Pstby	kW	0,105
Κατανάλωση ισχύος ανάφλεξης καυστήρα	Pign	kW	0,000
Ετήσια κατανάλωση ενέργειας	QHE	GJ	83
Στάθμη ηχητικής ισχύος εσω- τερικού χώρου	LWA	dB	62
Εκπομπές οξειδίων του αζώτου	NOx	mg/kWh	95
Για θερμαντήρες συνδυασμένης λειτουργιας
δηλωμένο προφίλ φορτίου			XL
Τάξη ενεργειακής απόδοσης θέρμανσης νερού (από A+ έως F)			B
Ημερήσια κατανάλωση ηλεκτρικής ενέργειας	Qelec	kWh	0,212
Ετήσια κατανάλωση ηλεκτρικής ενέργειας	AEC	kWh	45
Ενεργειακή απόδοση θέρμανσης νερού	_wh	%	75
Ημερήσια κατανάλωση καυσίμου	Qfuel	kWh	24,263
Ετήσια κατανάλωση καυσίμου	AFC	GJ	19

(*) Καθεστώς υψηλής θερμοκρασίας: θερμοκρασία επιατροφής 60 °C στο στόμιο ειοόδου του θερμαντήρα και θερμοκρασία τροφοδοσίας 80 °C στο στόμιο εξάδου του θερμαντήρα.

[**] Χαμηλή θερμοκρασία: 30°C για λέβητες συμπύκνωσης, 37 °C για λέβητες χαμηλής θερμοκρασίας και για τους λοιπούς θερμαντήρες θερμοκρασία επιστροφής 50 °C (στο στόμιο εισόδου του θερμαντήρα).

Δελτίο προϊόντος ErP

MONTEAOY: ATLAS D ECO 42 SI UNIT - (0LHC4YWA)

εμπορικό σήμα: FERROLI
Λέβητας συμπύκνωσης: OXI
Λέβητας χαμηλής θερμοκρασίας (**): NAI
Λέβητας B1: OXI
Θερμαντήρας συνδυασμένης λειτουργίας: NAI
Θερμαντήρας χώρου με συμπαραγωγή: OXI
Χαρακτηριστικό	Σύμβολο	Τιμή	Μονάδα
Τάξη ενεργειακής απόδοσης της εποχιακής θέρμανσης χώρου (από A+++ έως D)			B
Ονομαστική θερμική ισχύς	Pn	kW	37
Ενεργειακή απόδοση της εποχιακής θέρμανσης χώρου	_s	%	86
Ωφέλιμη θερμική ισχύς
σε ονομαστική θερμική ισχύ και υψηλές θερμοκρασίες (*)	P4	kW	37,1
στο 30 % της ονομαστικής θερμικής ισχύος και υψηλές θερμοκρασίες (***)	P1	kW	11,5
Ωφέλιμη απόδοση
σε ονομαστική θερμική ισχύ και υψηλές θερμοκρασίες (*)	_4	%	88,3
στο 30 % της ονομαστικής θερμικής ισχύος και υψηλές θερμοκρασίες (***)	_1	%	91,5
Βοηθητική κατανάλωση ηλεκτρικής ενέργειας
υπό πλήρες φορτίο	elmax	kW	0,150
υπό μερικό φορτίο	elmin	kW	0,068
σε κατάσταση αναμονής	PSB	kW	0,003
Λοιπά χαρακτηριστικά
Απώλειες θερμότητας σε κατά- σταση αναμονής	Pstby	kW	0,127
Κατανάλωση ισχύος ανάφλεξης καυστήρα	Pign	kW	0,000
Ετήσια κατανάλωση ενέργειας	QHE	GJ	123
Στάθμη ηχητικής ισχύος εσω- τερικού χώρου	LWA	dB	62
Εκπομπές οξειδίων του αζώτου	NOx	mg/kWh	92
Για θερμαντήρες συνδυασμένης λειτουργιας
δηλωμένο προφίλ φορτίου			XXL
Τάξη ενεργειακής απόδοσης θέρμανσης νερού (από A+ έως F)			B
Ημερήσια κατανάλωση ηλεκτρικής ενέργειας	Qelec	kWh	0,200
Ετήσια κατανάλωση ηλεκτρικής ενέργειας	AEC	kWh	42
Ενεργειακή απόδοση θέρμανσης νερού	_wh	%	77
Ημερήσια κατανάλωση καυσίμου	Qfuel	kWh	29,426
Ετήσια κατανάλωση καυσίμου	AFC	GJ	25

(*) Καθεστώς υψηλής θερμοκρασίας: θερμοκρασία επιατροφής 60 °C στο στόμιο εισόδου του θερμαντήρα και θερμοκρασία τροφοδοσίας 80 °C στο στόμιο εξόδου του θερμαντήρα.

(**) Χαμηλή θερμοκρασία: 30°C για λέβητες συμπύκνωσης, 37 °C για λέβητες χαμηλής θερμοκρασίας και για τους λοιπούς θερμαντήρες θερμοκρασία επιστροφής 50 °C (στο στόμιο εισόδου του θερμαντήρα).

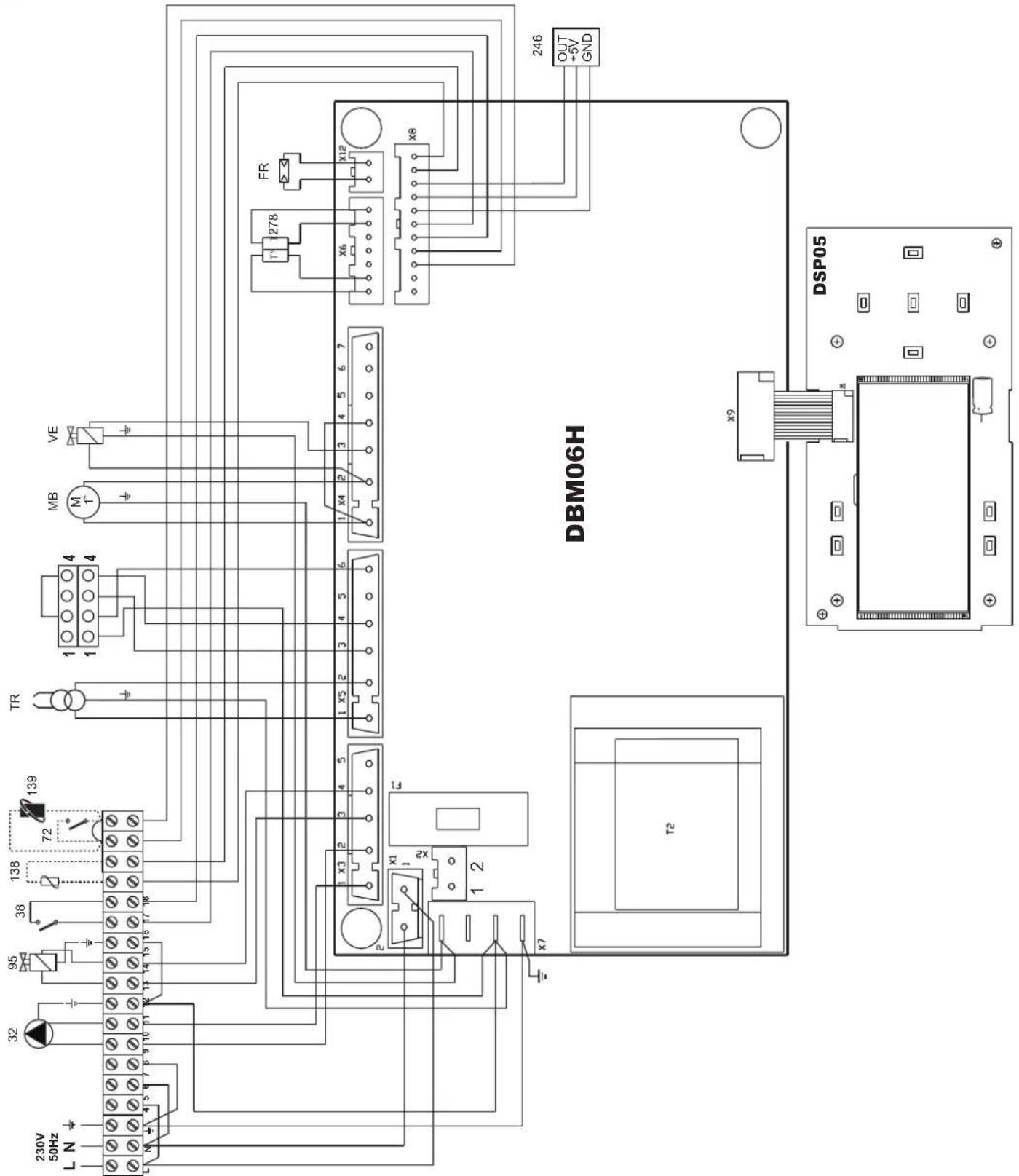

5.4 Нлектрологико диэраима

230V 50Hz L N 138 72 139 TR MB VE 1 4 1 1 38 95 32 246 OUT +5V GND DBM06H DSP05 x9 T2 FR 1278 X6 X12 X8 144 2 3 4 5 6 7 1 X5 2 3 4 5 6 1 2 x3 2 3 4 5 6 1 2 x7

εικ. 42 - Нлектрологикό διάγρομμα
32 Κυκλοφορητής θέρμανσης
38 Ροοστάτης
72 Θερμοστάτης χώρου (προαιρετικά)
95 Βαλβίδα εκτροπής
138 Εξωτερικός ανιχνευτής (προαιρετικός)
139 Τηλεχειριστήριο με χρονοδιακόπτη (προσιρετικό)
246 Μετατροπέας πίεσης
278 Διπλός αισθητήρας (ασφαλείας + θέρμανσης)
TR Μετασχημαποτής έναυσης
FR Φωτοαντ iσταση
MB Κινητήρας καυστήρα
VE Ιλεκτρομαγνητική βαλβίδα

Ferroli

FERROLI S.p.A.

Via Ritonda 78/a

37047 San Bonifacio - Verona - ITALY

www.ferroli.com

Fabbricato in Italia - Fabricado en Italia - Made in Italy - Fabriqué en Italie Vervaardigd in Italië - Wyprodukowano we Włoszech - Kataσκευαζεται στην Italia
