ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Atlas D Eco Cond Unit FERROLI

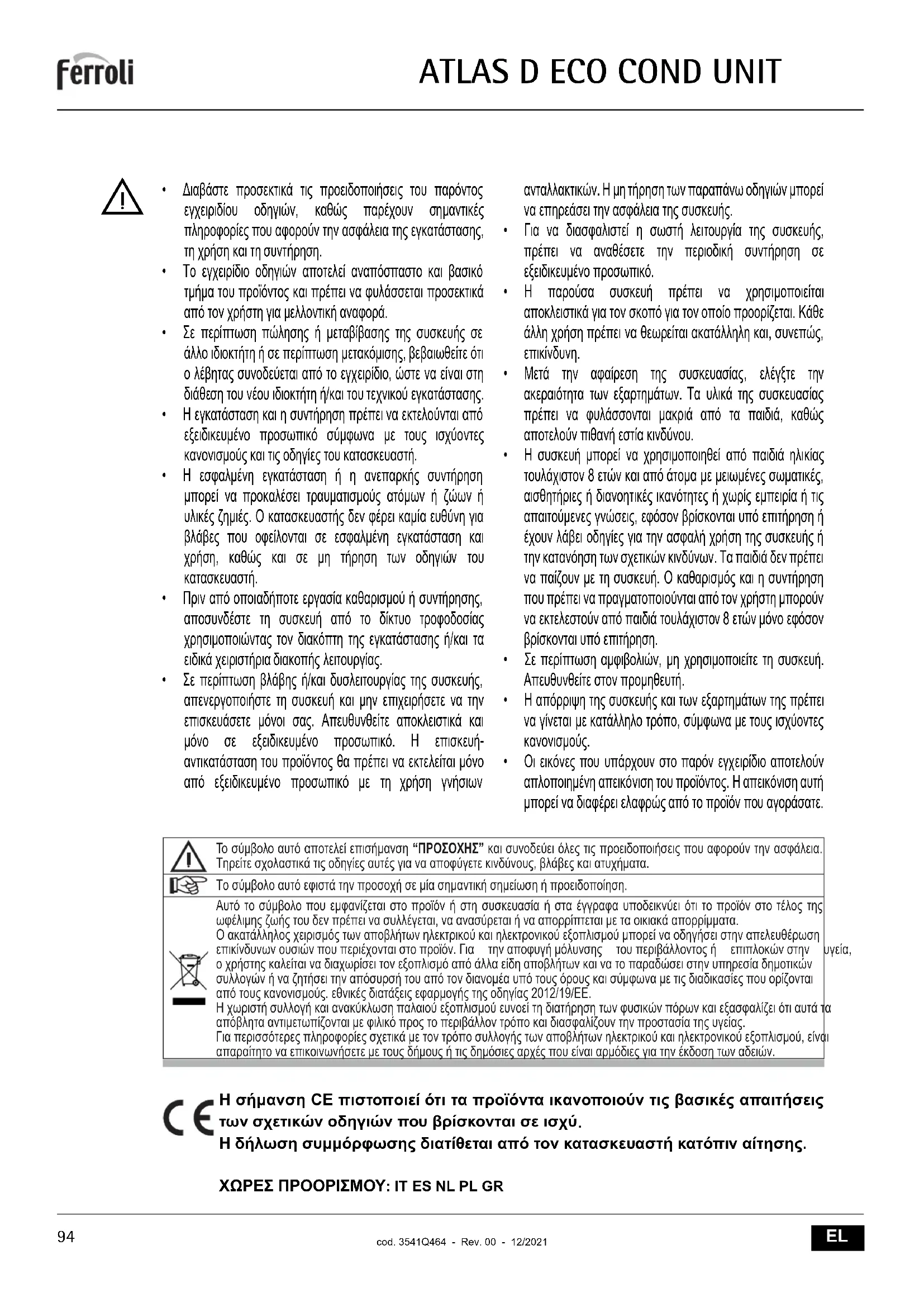

Η σήμανση CE πιστοποιεί ότι τα προϊόντα ικανοποιούν τις βασικές απαιτήσεις των σχετικών οδηγιών που βρίσκονται σε ισχύ

Η δήλωση συμμόρφωσης διατίθεται από τον κατασκευαστή κατόπιν αίτησης.

ΧΩΡΕΣ ΠΡΟΟΡΙΣΜΟΥ: IT ES NL PL GR

ȉȠıȪȝȕȠȜȠĮȣIJȩĮʌȠIJİȜİȓİʌȚıȒȝĮȞıȘ³ȆȇȅȈȅȋǾȈ´țĮȚıȣȞȠįİȪİȚȩȜİȢIJȚȢʌȡȠİȚįȠʌȠȚȒıİȚȢʌȠȣĮijȠȡȠȪȞIJȘȞĮıijȐȜİȚĮ ȉȘȡİȓIJİıȤȠȜĮıIJȚțȐIJȚȢȠįȘȖȓİȢĮȣIJȑȢȖȚĮȞĮĮʌȠijȪȖİIJİțȚȞįȪȞȠȣȢȕȜȐȕİȢțĮȚĮIJȣȤȒȝĮIJĮ ȉȠıȪȝȕȠȜȠĮȣIJȩİijȚıIJȐIJȘȞʌȡȠıȠȤȒıİȝȓĮıȘȝĮȞIJȚțȒıȘȝİȓȦıȘȒʌȡȠİȚįȠʌȠȓȘıȘ ǹȣIJȩ IJȠ ıȪȝȕȠȜȠ ʌȠȣ İȝijĮȞȓȗİIJĮȚ ıIJȠ ʌȡȠȧȩȞ Ȓ ıIJȘ ıȣıțİȣĮıȓĮ Ȓ ıIJĮ ȑȖȖȡĮijĮ ȣʌȠįİȚțȞȪİȚ ȩIJȚIJȠ ʌȡȠȧȩȞ ıIJȠ IJȑȜȠȢ IJȘȢ ȦijȑȜȚȝȘȢȗȦȒȢIJȠȣįİȞʌȡȑʌİȚȞĮıȣȜȜȑȖİIJĮȚȞĮĮȞĮıȪȡİIJĮȚȒȞĮĮʌȠȡȡȓʌIJİIJĮȚȝİIJĮȠȚțȚĮțȐĮʌȠȡȡȓȝȝĮIJĮ ȅĮțĮIJȐȜȜȘȜȠȢȤİȚȡȚıȝȩȢIJȦȞĮʌȠȕȜȒIJȦȞȘȜİțIJȡȚțȠȪțĮȚȘȜİțIJȡȠȞȚțȠȪİȟȠʌȜȚıȝȠȪȝʌȠȡİȓȞĮȠįȘȖȒıİȚıIJȘȞĮʌİȜİȣșȑȡȦıȘ İʌȚțȓȞįȣȞȦȞȠȣıȚȫȞʌȠȣʌİȡȚȑȤȠȞIJĮȚıIJȠʌȡȠȧȩȞīȚĮ IJȘȞĮʌȠijȣȖȒȝȩȜȣȞıȘȢ IJȠȣʌİȡȚȕȐȜȜȠȞIJȠȢȒ İʌȚʌȜȠțȫȞıIJȘȞ ȣȖİȓĮ ȠȤȡȒıIJȘȢțĮȜİȓIJĮȚȞĮįȚĮȤȦȡȓıİȚIJȠȞİȟȠʌȜȚıȝȩĮʌȩȐȜȜĮİȓįȘĮʌȠȕȜȒIJȦȞțĮȚȞĮIJȠʌĮȡĮįȫıİȚıIJȘȞȣʌȘȡİıȓĮįȘȝȠIJȚțȫȞ ıȣȜȜȠȖȫȞȒȞĮȗȘIJȒıİȚIJȘȞĮʌȩıȣȡıȒIJȠȣĮʌȩIJȠȞįȚĮȞȠȝȑĮȣʌȩIJȠȣȢȩȡȠȣȢțĮȚıȪȝijȦȞĮȝİIJȚȢįȚĮįȚțĮıȓİȢʌȠȣȠȡȓȗȠȞIJĮȚ ĮʌȩIJȠȣȢțĮȞȠȞȚıȝȠȪȢİșȞȚțȑȢįȚĮIJȐȟİȚȢİijĮȡȝȠȖȒȢIJȘȢȠįȘȖȓĮȢǼǼ ǾȤȦȡȚıIJȒıȣȜȜȠȖȒțĮȚĮȞĮțȪțȜȦıȘʌĮȜĮȚȠȪİȟȠʌȜȚıȝȠȪİȣȞȠİȓIJȘįȚĮIJȒȡȘıȘIJȦȞijȣıȚțȫȞʌȩȡȦȞțĮȚİȟĮıijĮȜȓȗİȚȩIJȚĮȣIJȐIJĮ ĮʌȩȕȜȘIJĮĮȞIJȚȝİIJȦʌȓȗȠȞIJĮȚȝİijȚȜȚțȩʌȡȠȢIJȠʌİȡȚȕȐȜȜȠȞIJȡȩʌȠțĮȚįȚĮıijĮȜȓȗȠȣȞIJȘȞʌȡȠıIJĮıȓĮIJȘȢȣȖİȓĮȢ īȚĮʌİȡȚııȩIJİȡİȢʌȜȘȡȠijȠȡȓİȢıȤİIJȚțȐȝİIJȠȞIJȡȩʌȠıȣȜȜȠȖȒȢIJȦȞĮʌȠȕȜȒIJȦȞȘȜİțIJȡȚțȠȪțĮȚȘȜİțIJȡȠȞȚțȠȪİȟȠʌȜȚıȝȠȪİȓȞĮȚ ĮʌĮȡĮȓIJȘIJȠȞĮİʌȚțȠȚȞȦȞȒıİIJİȝİIJȠȣȢįȒȝȠȣȢȒIJȚȢįȘȝȩıȚİȢĮȡȤȑȢʌȠȣİȓȞĮȚĮȡȝȩįȚİȢȖȚĮIJȘȞȑțįȠıȘIJȦȞĮįİȚȫȞ

• ∆ιαβάστε προσεκτικά τις προειδοποιήσεις του παρόντος εγχειριδίου οδηγιών, καθώς παρέχουν σημαντικές πληροφορίες που αφορούν την ασφάλεια της εγκατάστασης, τη χρήση και τη συντήρηση.

• Το εγχειρίδιο οδηγιών αποτελεί αναπόσπαστο και βασικό τμήμα του προϊόντος και πρέπει να φυλάσσεται προσεκτικά από τον χρήστη για μελλοντική αναφορά.

• Σε περίπτωση πώλησης ή μεταβίβασης της συσκευής σε άλλο ιδιοκτήτη ή σε περίπτωση μετακόμισης, βεβαιωθείτε ότι ο λέβητας συνοδεύεται από το εγχειρίδιο, ώστε να είναι στη διάθεση του νέου ιδιοκτήτη ή/και του τεχνικού εγκατάστασης.

• Η εγκατάσταση και η συντήρηση πρέπει να εκτελούνται από εξειδικευμένο προσωπικό σύμφωνα με τους ισχύοντες κανονισμούς και τις οδηγίες του κατασκευαστή.

• Η εσφαλμένη εγκατάσταση ή η ανεπαρκής συντήρηση μπορεί να προκαλέσει τραυματισμούς ατόμων ή ζώων ή υλικές ζημιές. Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε εσφαλμένη εγκατάσταση και χρήση, καθώς και σε μη τήρηση των οδηγιών του κατασκευαστή.

• Πριν από οποιαδήποτε εργασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το δίκτυο τροφοδοσίας χρησιμοποιώντας τον διακόπτη της εγκατάστασης ή/και τα ειδικά χειριστήρια διακοπής λειτουργίας.

• Σε περίπτωση βλάβης ή/και δυσλειτουργίας της συσκευής, απενεργοποιήστε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε μόνοι σας. Απευθυνθείτε αποκλειστικά και μόνο σε εξειδικευμένο προσωπικό. Η επισκευή- αντικατάσταση του προϊόντος θα πρέπει να εκτελείται μόνο από εξειδικευμένο προσωπικό με τη χρήση γνήσιων ανταλλακτικών. Η μη τήρηση των παραπάνω οδηγιών μπορεί να επηρεάσει την ασφάλεια της συσκευής.

• Για να διασφαλιστεί η σωστή λειτουργία της συσκευής, πρέπει να αναθέσετε την περιοδική συντήρηση σε εξειδικευμένο προσωπικό.

• Η παρούσα συσκευή πρέπει να χρησιμοποιείται αποκλειστικά για τον σκοπό για τον οποίο προορίζεται. Κάθε άλλη χρήση πρέπει να θεωρείται ακατάλληλη και, συνεπώς, επικίνδυνη.

• Μετά την αφαίρεση της συσκευασίας, ελέγξτε την ακεραιότητα των εξαρτημάτων. Τα υλικά της συσκευασίας πρέπει να φυλάσσονται μακριά από τα παιδιά, καθώς αποτελούν πιθανή εστία κινδύνου.

• Η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας τουλάχιστον 8 ετών και από άτομα με μειωμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες ή χωρίς εμπειρία ή τις απαιτούμενες γνώσεις, εφόσον βρίσκονται υπό επιτήρηση ή έχουν λάβει οδηγίες για την ασφαλή χρήση της συσκευής ή την κατανόηση των σχετικών κινδύνων. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση που πρέπει να πραγματοποιούνται από τον χρήστη μπορούν να εκτελεστούν από παιδιά τουλάχιστον 8 ετών μόνο εφόσον βρίσκονται υπό επιτήρηση.

• Σε περίπτωση αμφιβολιών, μη χρησιμοποιείτε τη συσκευή. Απευθυνθείτε στον προμηθευτή.

• Η απόρριψη της συσκευής και των εξαρτημάτων της πρέπει να γίνεται με κατάλληλο τρόπο, σύμφωνα με τους ισχύοντες κανονισμούς.

• Οι εικόνες που υπάρχουν στο παρόν εγχειρίδιο αποτελούν απλοποιημένη απεικόνιση του προϊόντος. Η απεικόνιση αυτή μπορεί να διαφέρει ελαφρώς από το προϊόν που αγοράσατε.ATLAS D ECO COND UNIT

cod. 3541Q464 - Rev. 00 - 12/20211. Οδηγίες χρήσης1.1 ΠαρουσίασηΑγαπητέ Πελάτη, Σας ευχαριστούμε που επιλέξατε έναν λέβητα FERROLI προηγμένης σύλληψης, πρωτοπορειακής τεχνολογίας, υψηλής αξιοπιστίας και κατασκευαστικής ποιότητας. Σας παρακαλούμε να διαβάσετε προσεκτικά το παρόν εγχειρίδιο καθώς παρέχει σημαντικές οδηγίες που αφορούν την ασφαλή εγκατάσταση, χρήση και συντήρηση.

ATLAS D ECO COND UNIT

είναι μία γεννήτρια θερμότητας με συμπύκνωση υψηλής απόδοσης, για τη θέρμανση και την παραγωγή νερού χρήσης (προαιρετικά) εφοδιασμένη με καυστήρα πετρελαίου, υγρό θάλαμο καυσαερίων και σύστημα ανάκτησης θερμότητας καυσαερίων από κεραμικό υλικό. Το σώμα του λέβητα κατασκευάζεται από μαντεμένια στοιχεία που συναρμολογούνται με αμφικωνικά στοιχεία και εντατήρες από χάλυβα. Το σύστημα ελέγχου διαθέτει μικροεπεξεργαστή με ψηφιακή διεπαφή προηγμένων λειτουργιών θερμορύθμισης.

Ο λέβητας επιτρέπει τη σύνδεση με εξωτερικό θερμαντήρα (προαιρετικό) για ζεστό νερό χρήσης. Όλες οι λειτουργίες για την παραγωγή ζεστού νερού χρήσης που αναφέρονται στο παρόν εγχειρίδιο, είναι ενεργές μόνο με τον προαιρετικό θερμαντήρα συνδεδεμένο όπως στην sez. 2.31.2 Πίνακας χειριστηρίωνΠίνακας εικ.1 - Πίνακας χειριστηρίων Επεξήγηση συμβόλων πίνακα 1 = Κουμπί μείωσης ρύθμισης θερμοκρασίας ζεστού νερού οικιακής χρήσης 2 = Κουμπί αύξησης ρύθμισης θερμοκρασίας ζεστού νερού οικιακής χρήσης 3 = Κουμπί μείωσης ρύθμισης θερμοκρασίας εγκατάστασης θέρμανσης 4 = Κουμπί αύξησης ρύθμισης θερμοκρασίας εγκατάστασης θέρμανσης 5 = 6 = Κουμπί επιλογής θερινής / χειμερινής λειτουργίας 7 = Κουμπί επιλογής λειτουργίας Economy / Comfort 8 = Κουμπί επαναφοράς 9 = Κουμπί ενεργοποίησης / απενεργοποίησης συσκευής 10 = Κουμπί μενού «Μεταβλητή θερμοκρασία» 11 = Ένδειξη επίτευξης ρυθμισμένης θερμοκρασίας ζεστού νερού οικιακής χρήσης 12 = Σύμβολο ζεστού νερού οικιακής χρήσης 13 = Ένδειξη λειτουργίας νερού οικιακής χρήσης 14 = Ρύθμιση / θερμοκρασία εξόδου ζεστού νερού οικιακής χρήσης 15 = Ένδειξη λειτουργίας Eco (Economy) ή Comfort 16 = Θερμοκρασία εξωτερικού αισθητήρα (με προαιρετικό εξωτερικό ανιχνευτή) 17 = Εμφανίζεται όταν συνδεθεί ο εξωτερικός ανιχνευτής ή ο απομακρυσμένος χρονοθερμοστάτης (προαιρετικοί) 18 = Θερμοκρασία περιβάλλοντος (με προαιρετικό απομακρυσμένο χρονοθερμοστάτη) 19 = Ένδειξη αναμμένου καυστήρα 20 = Ένδειξη λειτουργίας προστασίας από τον παγετό 21 = Ένδειξη πίεσης εγκατάστασης θέρμανσης 22 = Ένδειξη δυσλειτουργίας 23 = Ρύθμιση / θερμοκρασία παροχής θέρμανσης 24 = Σύμβολο θέρμανσης 25 = Ένδειξη λειτουργίας θέρμανσης 26 = Ένδειξη επίτευξης ρυθμισμένης θερμοκρασίας παροχής θέρμανσης 27 = Ένδειξη θερινής λειτουργίας Ενδείξεις κατά τη διάρκεια της λειτουργίας Η εντολή θέρμανσης (μέσω θερμοστάτη χώρου ή απομακρυσμένου χρονοθερμοστάτη) υποδεικνύεται από το σύμβολο ζεστού αέρα που αναβοσβήνει πάνω από το καλοριφέρ (λεπτ. 24 και 25 - εικ.1). Οι ενδείξεις διαβάθμισης της θέρμανσης (λεπτ. 26 - εικ.1) ανάβουν διαδοχικά όσο αυξάνεται η θερμοκρασία του αισθητήρα θέρμανσης έως την επιλεγμένη τιμή. εικ.2 Νερό οικιακής χρήσης (Comfort) Η εντολή για νερό οικιακής χρήσης (ανοίγοντας μια βρύση ζεστού νερού οικιακής χρήσης) υποδεικνύεται από το σύμβολο ζεστού νερού που αναβοσβήνει κάτω από τη βρύση (λεπτ. 12 και 13 - εικ.1). Βεβαιωθείτε ότι η λειτουργία Comfort είναι ενεργοποιημένη (λεπτ. 15 - εικ.1) Οι ενδείξεις διαβάθμισης του νερού οικιακής χρήσης (λεπτ. 11 - εικ.1) ανάβουν διαδοχικά όσο αυξάνεται η θερμοκρασία του αισθητήρα νερού οικιακής χρήσης έως την επιλεγμένη τιμή.εικ.3Εξαίρεση μπόιλερ (economy) Ο χρήστης μπορεί να διακόψει τη θέρμανση/διατήρηση της θερμοκρασίας του μπόιλερ. Στην περίπτωση αυτή δεν υπάρχει παραγωγή ζεστού νερού χρήσης. Όταν η θέρμανση του μπόιλερ είναι ενεργή (προεπιλογή), στην οθόνη είναι ενεργό το σύμβολο COMFORT (λεπτομ. 15 - εικ.1), ενώ όταν είναι απενεργοποιημένη, στην οθόνη ενεργοποιείται το σύμβολο ECO (λεπτ. 15 - εικ.1) Το μπόιλερ μπορεί να απενεργοποιηθεί από το χρήστη (λειτουργία ECO) πατώντας το κουμπί eco/comfort (λεπτ. 7 - εικ.1). Για την ενεργοποίηση της λειτουργίας COMFORT πατήστε εκ νέου το κουμπί eco/comfort (λεπτ. 7 - εικ.1).

1.3 Ενεργοποίηση και απενεργοποίηση

Λέβητας χωρίς ηλεκτρική τροφοδοσία εικ.4 - Λέβητας χωρίς ηλεκτρική τροφοδοσία

∆ιακόπτοντας την τροφοδοσία ηλεκτρικού ρεύματος ή/και αερίου της συσκευής, το σύστημα προστασίας από τον παγετό δεν λειτουργεί. Για να αποφευχθούν βλάβες που οφείλονται στον παγετό σε μεγάλες περιόδους διακοπής χρήσης το χειμώνα, συνιστάται η εκκένωση όλου του νερού από το λέβητα, τόσο του νερού οικιακής χρήσης όσο και του νερού της εγκατάστασης. ∆ιαφορετικά, συνιστάται η εκκένωση μόνο του νερού οικιακής χρήσης και η προσθήκη ειδικού αντιψυκτικού στην εγκατάσταση θέρμανσης σύμφωνα με τις οδηγίες στη sez. 2.3. Ενεργοποίηση λέβητα

• Ανοίξτε τις βαλβίδες διακοπής παροχής καυσίμου.

• Συνδέστε τη συσκευή στην ηλεκτρική τροφοδοσία. εικ.5 - Ενεργοποίηση λέβητα

• Στα επόμενα 120 δευτερόλεπτα, στο πάνω μέρος της οθόνης εμφανίζεται η ένδειξη «FH» που υποδεικνύει την εκτέλεση του κύκλου εξαέρωσης της εγκατάστασης

• Στα 5 πρώτα δευτερόλεπτα, εμφανίζεται επίσης στο κάτω τμήμα της οθόνης η έκδοση λογισμικού της πλακέτας.

• Όταν σταματήσει να εμφανίζεται η ένδειξη FH, ο λέβητας είναι έτοιμος για αυτόματη λειτουργία κάθε φορά που χρησιμοποιείται ζεστό νερό οικιακής χρήσης ή δίνεται εντολή από το θερμοστάτη χώρου. Απενεργοποίηση λέβητα Πατήστε το κουμπί on/off (λεπτ. 9 - εικ.1) για 1 δευτερόλεπτο. εικ.6 - Απενεργοποίηση λέβητα Όταν απενεργοποιηθεί ο λέβητας, η ηλεκτρική τροφοδοσία της ηλεκτρονικής πλακέτας συνεχίζεται. Απενεργοποιείται η λειτουργία νερού οικιακής χρήσης και θέρμανσης. Παραμένει ενεργοποιημένο το σύστημα προστασίας από τον παγετό. Για να ενεργοποιήσετε ξανά το λέβητα, πατήστε και πάλι το κουμπί on/off (λεπτ. 9 εικ.1) για 1 δευτερόλεπτο. εικ.7 Ο λέβητας είναι έτοιμος για άμεση λειτουργία κάθε φορά που χρησιμοποιείται ζεστό νερό οικιακής χρήσης ή δίνεται η εντολή από το θερμοστάτη χώρου.

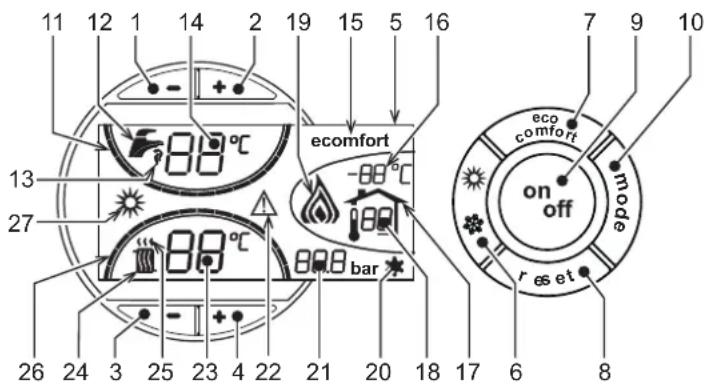

Επιλογή θερινής/χειμερινής λειτουργίας Πατήστε το κουμπί θερινής/χειμερινής λειτουργίας (λεπτ. 6 - εικ.1) για 1 δευτερόλεπτο. εικ.8 Στην οθόνη εμφανίζεται το σύμβολο θερινής λειτουργίας (λεπτ. 27 - εικ.1): ο λέβητας παράγει μόνο ζεστό νερό οικιακής χρήσης. Παραμένει ενεργοποιημένο το σύστημα προστασίας από τον παγετό. Για να απενεργοποιήσετε τη θερινή λειτουργία, πατήστε ξανά το κουμπί

χειμερινής λειτουργίας (λεπτ. 6 - εικ.1) για 1 δευτερόλεπτο. Ρύθμιση θερμοκρασίας θέρμανσης Χρησιμοποιήστε τα κουμπιά θέρμανσης (λεπτ. 3 και 4 - εικ.1) για να αλλάξετε τη θερμοκρασία από το ελάχιστο των 30 °C έως το μέγιστο των 80°C. Ωστόσο, συνιστάται να μην αφήνετε το λέβητα να λειτουργεί κάτω τπό τους 45°C

εικ.9 Ρύθμιση θερμοκρασίας νερού οικιακής χρήσης Πατήστε τα κουμπιά νερού οικιακής χρήσης (λεπτ. 1 και 2 - εικ.1) για να ρυθμίσετε τη θερμοκρασία από τους 10°C το ελάχιστο έως τους 65°C το μέγιστο. εικ.10 Ρύθμιση της θερμοκρασίας περιβάλλοντος (με προαιρετικό θερμοστάτη περιβάλλοντος) Επιλέξτε μέσω του θερμοστάτη περιβάλλοντος την επιθυμητή θερμοκρασία στο εσωτερικό των θερμαινόμενων χώρων. Σε περίπτωση που δεν υπάρχει θερμοστάτης περιβάλλοντος, ο λέβητας φροντίζει να διατηρεί την εγκατάσταση στην προγραμματισμένη θερμοκρασία κατάθλιψης. Ρύθμιση της θερμοκρασίας περιβάλλοντος (με προαιρετικό εξωτερικό χειριστήριο) Επιλέξτε μέσω του εξωτερικού χειριστηρίου την επιθυμητή θερμοκρασία περιβάλλοντος στο εσωτερικό των θερμαινόμενων χώρων. Ο λέβητας ρυθμίζει το νερό της εγκατάστασης αναλόγως με την επιθυμητή θερμοκρασία περιβάλλοντος. Για τη λειτουργία με εξωτερικό χειριστήριο συμβουλευθείτε το σχετικό εγχειρίδιο χρήσης. Μεταβλητή θερμοκρασία Όταν γίνεται εγκατάσταση ενός εξωτερικού αισθητήρα (προαιρετικό) στην οθόνη του πίνακα χειρισμού (εξάρτ. 5 - εικ.1) εμφανίζεται η τρέχουσα εξωτερική θερμοκρασία σύμφωνα με τη μέτρηση του εξωτερικού αισθητήρα. Το σύστημα ρύθμισης του λέβητα λειτουργεί με "Μεταβλητή θερμοκρασία. Σε αυτή τη λειτουργία, η θερμοκρασία της εγκατάστασης θέρμανσης ρυθμίζεται ανάλοηα με τις εξωτερικές συνθήκες, με τρόπο

να εξασφαλίζεται υψηλού επιπέδου άνεση και εξοικονόμηση ενέργειας καθ'όλη τη διάρκεια του έτους. Ειδικότερα, aμε αύξηση της εξωτερικής θερμοκρασίας μειώνεται η θερμοκρασία στην παροχή της εγκατάστασης, με βάση μία καθορισμένη “καμπύλη αντιστάθμισης”. Με ρύθμιση Μεταβλητής Θερμοκρασίας, η θερμοκρασία που επιλέγεται με τα κουμπιά θέρμανσης (εξαρτ. 3 και 4 - εικ.1) γίνεται η μέγιστη θερμοκρασία παροχής της εγκατάστασης. Συνιστάται η επιλογή της μέγιστης τιμής για να επιτρέπεται στο σύστημα η ρύθμιση σε όλο το ωφέλιμο πεδίο λειτουργίας. Ο λέβητας πρέπει να ρυθμίζεται κατά την εγκατάσταση από εξειδικευμένο προσωπικό. Ενδεχόμενες προσαρμογές μπορούν ωστόσο να γίνουν από το χρήστη για τη βελτίωση των συνθηκών άνεσης. Καμπύλη αντιστάθμισης και μετατόπιση των καμπυλών Πατώντας μία φορά το πλήκτρο λειτουργίας (λεπτ. 10 - εικ.1) εμφανίζεται η τρέχουσα καμπύλη αντιστάθμισης (εικ. 11), την οποία μπορείτε να μεταβάλετε με τα

νερού οικιακής χρήσης (λεπτ. 1 και 2 - εικ.1). Επιλέξτε την επιθυμητή καμπύλη από 1 έως 10 σύμφωνα με τα χαρακτηριστικά (εικ.13). Επιλέγοντας την τιμή καμπύλης 0, η ρύθμιση με μεταβλητή θερμοκρασία απενεργοποιείται. εικ. 11 - Καμπύλη αντιστάθμισης Πατώντας τα κουμπιά θέρμανσης (λεπτ. 3 και 4 - εικ.1), ενεργοποιείται η παράλληλη μετατόπιση των καμπυλών (εικ.14), οι οποίες μπορούν να τροποποιηθούν με τα κουμπιά νερού οικιακής χρήσης (λεπτ. 1 και 2 - εικ.1). εικ.12 - Παράλληλη μετατόπιση των καμπυλών Πατώντας ξανά το κουμπί λειτουργίας (λεπτ. 10 - εικ.1), απενεργοποιείται η λειτουργία ρύθμισης παράλληλων καμπυλών. Εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από την επιθυμητή, συνιστάται η ρύθμιση καμπύλης ανώτερης τάξης και αντίστροφα. Αυξήστε ή μειώστε την τιμή κατά μία μονάδα και ελέγξτε το αποτέλεσμα στο χώρο. εικ.13 - Καμπύλες αντιστάθμισης εικ.14 - Παράδειγμα παράλληλης μετατόπισης των καμπυλών αντιστάθμισης

cod. 3541Q464 - Rev. 00 - 12/2021 Ρυθμίσεις απομακρυσμένου χρονοθερμοστάτη

Εάν ο λέβητας είναι συνδεδεμένος με (προαιρετικό) απομακρυσμένο χρονοθερμοστάτη, οι παραπάνω ρυθμίσεις πραγματοποιούνται σύμφωνα με τις οδηγίες που περιλαμβάνει ο Πίνακας 1. Επίσης, στην οθόνη του πίνακα χειριστηρίων (λεπτ. 5 - εικ.1) εμφανίζεται η τρέχουσα θερμοκρασία περιβάλλοντος που μετράται από τον απομακρυσμένο χρονοθερμοστάτη. Πίνακας.1 Ρύθμιση υδραυλικής πίεσης εγκατάστασης Η πίεση πλήρωσης όταν η εγκατάσταση είναι κρύα, η οποία αναγράφεται στην οθόνη, πρέπει να είναι περίπου 1,0 bar. Εάν η πίεση της εγκατάστασης μειωθεί κάτω από την ελάχιστη τιμή, στον πίνακα του λέβητα θα εμφανιστεί η ένδειξη δυσλειτουργίας F37 ( εικ.15

εικ. 15 - ∆υσλειτουργία ανεπαρκούς πίεσης εγκατάστασης

Μετά την επαναφορά της πίεσης της εγκατάστασης στην κανονική τιμή, ο λέβητας θα ενεργοποιήσει τον κύκλο εξαέρωσης 120 δευτερολέπτων, ο οποίος επισημαίνεται από την ένδειξη FH στην οθόνη.

Η ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΕΒΗΤΑ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΕΙΤΑΙ ΜΟΝΟ ΑΠΟ ΕΞΕΙ∆ΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΜΕ ΤΗΝ ΚΑΤΑΛΛΗΛΗ ΚΑΤΑΡΤΙΣΗ, ΤΗΡΩΝΤΑΣ ΟΛΕΣ ΤΙΣ Ο∆ΗΓΙΕΣ ΤΟΥ ΠΑΡΟΝΤΟΣ ΤΕΧΝΙΚΟΥ ΕΓΧΕΙΡΙ∆ΙΟΥ, ΤΙΣ ∆ΙΑΤΑΞΕΙΣ ΤΗΣ ΙΣΧΥΟΥΣΑΣ ΝΟΜΟΘΕΣΙΑΣ, ΤΟΥΣ ΕΘΝΙΚΟΥΣ ΚΑΙ ΤΟΠΙΚΟΥΣ ΚΑΝΟΝΙΣΜΟΥΣ ΚΑΙ ΤΟΥΣ ΚΑΝΟΝΕΣ ΤΗΣ ΤΕΧΝΙΚΗΣ.

2.2 Χώρος εγκατάστασης

Ο λέβητας πρέπει να εγκαθίσταται σε ειδικό χώρο με ανοίγματα αερισμού προς το εξωτερικό σύμφωνα με όσα ορίζουν οι ισχύοντες κανονισμοί. Εάν στον ίδιο χώρο υπάρχουν περισσότεροι καυστήρες ή απορροφητήρες που μπορούν να λειτουργούν ταυτόχρονα, τα ανοίγματα αερισμού πρέπει να είναι διαστασιολογημένα για την ταυτόχρονη λειτουργία όλων των συσκευών. Ο χώρος εγκατάστασης δεν

περιέχει εύφλεκτα αντικείμενα ή υλικά, διαβρωτικά αέρια, σκόνες ή πτητικές ουσίες που μπορεί να αναρροφήσει ο ανεμιστήρας και να βουλώσουν τους εσωτερικούς αγωγούς του καυστήρα ή την κεφαλή καύσης. Ο χώρος πρέπει να είναι στεγνός και προστατευμένος από τη βροχή, το χιόνι και τον παγετό.

Εάν η συσκευή περιβάλλεται από έπιπλα ή τοποθετηθεί δίπλα σε αυτά, πρέπει να προβλέπεται χώρος για την αφαίρεση του περιβλήματος και για τις συνήθεις εργασίες συντήρησης.

2.3 Υδραυλικές συνδέσεις

Προειδοποιήσεις Η θερμαντική ικανότητα της συσκευής πρέπει να καθορίζεται εκ των προτέρων μέσω υπολογισμού των αναγκών θέρμανσης του χώρου σύμφωνα με τους ισχύοντες κανονισμούς. Η εγκατάσταση πρέπει να διαθέτει όλα τα εξαρτήματα για σωστή και ομαλή λειτουργία. Συνιστάται να εγκατασταθούν βαλβίδες διακοπής μεταξύ του λέβητα και της εγκατάστασης θέρμανσης που παρέχουν τη δυνατότητα απομόνωσης του λέβητα από την εγκατάσταση, εάν είναι απαραίτητο.

Η έξοδος της βαλβίδας ασφαλείας πρέπει να συνδέεται σε χοάνη ή σωλήνα συλλογής, ώστε να αποφευχθεί η εκροή του νερού στο δάπεδο σε περίπτωση υπερπίεσης στο κύκλωμα θέρμανσης. Σε αντίθετη περίπτωση, ο κατασκευαστής του λέβητα δεν μπορεί να θεωρηθεί υπεύθυνος, εάν ο χώρος πλημμυρίσει λόγω ενεργοποίησης της βαλβίδας εξαγωγής. Μη χρησιμοποιείτε τους σωλήνες των υδραυλικών εγκαταστάσεων ως γείωση για τις ηλεκτρικές συσκευές. Πριν από την τοποθέτηση, πρέπει να πλύνετε καλά όλες τις σωληνώσεις της εγκατάστασης, ώστε να απομακρυνθούν υπολείμματα ή ακαθαρσίες που θα μπορούσαν να επηρεάσουν τη σωστή λειτουργία της συσκευής. Πραγματοποιήστε τις συνδέσεις στις αντίστοιχες υποδοχές σύμφωνα με το σχέδιο στο cap. 4 και τα σύμβολα πάνω στη συσκευή. Κυκλοφορητής υψηλής απόδοσης Ρύθμιση κυκλοφορητή με λέβητα συνδεδεμένο σε εξωτερικό μπόιλερ Για να διασφαλιστεί η σωστή λειτουργία του λέβητα ATLAS D ECO COND UNIT, με τον λέβητα συνδεδεμένο σε εξωτερικό μπόιλερ, ο επιλογέας ταχύτητας (βλ. εικ.16) πρέπει να τοποθετηθεί στη θέση III. εικ.16 Ρύθμιση κυκλοφορητή χωρίς σύνδεση σε εξωτερικό μπόιλερ Η εργοστασιακή ρύθμιση είναι κατάλληλη για όλες τις εγκαταστάσεις. Ωστόσο, μπορείτε να ρυθμίσετε διαφορετικό τρόπο λειτουργίας ανάλογα με τα χαρακτηριστικά της εγκατάστασης. - Ρύθμιση Dp-v αναλογικού μανομετρικού ύψους (εικ.17) Το μανομετρικό ύψος του κυκλοφορητή θα μειωθεί αυτόματα όταν μειωθεί η παροχή που απαιτείται από την εγκατάσταση. Αυτή η ρύθμιση είναι βέλτιστη για εγκαταστάσεις με καλοριφέρ (με 2 ή 1 σωλήνα) ή/και θερμοστατικές βαλβίδες. Τα πλεονεκτήματα είναι η μείωση της ηλεκτρικής κατανάλωσης όταν μειωθεί η ζήτηση της εγκατάστασης και η μείωση του θορύβου στα καλοριφέρ ή/και στις θερμοστατικές βαλβίδες. Το εύρος λειτουργίας κυμαίνεται από την ελάχιστη (1) έως τη μέγιστη τιμή (7). - Ρύθμιση σταθερής ταχύτητας (εικ. 18) Ο κυκλοφορητής δεν διαμορφώνει την ισχύ του. Η αρχή λειτουργίας είναι ίδια με εκείνη των συμβατικών κυκλοφορητών 3 ταχυτήτων (με μείωση της ηλεκτρικής κατανάλωσης). Το εύρος λειτουργίας κυμαίνεται από την ταχύτητα 1 (I) έως την ταχύτητα 3 (III). Ρύθμιση θερμοκρασίας

Η ρύθμιση μπορεί να γίνει είτε από το μενού του απομακρυσμένου χρονοθερμοστάτη είτε από τον πίνακα χειριστηρίων του λέβητα. Ρύθμιση θερμοκρασίας νερού οικιακής χρήσης Η ρύθμιση μπορεί να γίνει είτε από το μενού του απομακρυσμένου χρονοθερμοστάτη είτε από τον πίνακα χειριστηρίων του λέβητα. Επιλογή θερινής/χειμερινής λειτουργίας Η θερινή λειτουργία έχει προτεραιότητα έναντι τυχόν εντολής θέρμανσης από τον απομακρυσμένο χρονοθερμοστάτη. Επιλογή λειτουργίας Eco/ Comfort Απενεργοποιώντας τη λειτουργία παραγωγής νερού οικιακής χρήσης από το μενού του απομακρυσμένου χρονοθερμοστάτη, ο λέβητας επιλέγει τη λειτουργία Economy. Στην κατάσταση αυτή, το κουμπί 7 - åéê. 1 στον π

του λέβητα είναι απενεργοποιημένο. Ενεργοποιώντας τη λειτουργία παραγωγής νερού οικιακής χρήσης από το μενού του απομακρυσμένου χρονοθερμοστάτη, ο λέβητας επιλέγει τη λειτουργία Comfort. Στην κατάσταση αυτή, με το κουμπί 7 - åéê. 1 στον π

του λέβητα μπορείτε να επιλέξετε μία από τις δύο λειτουργίες. Μεταβλητή θερμοκρασία Η ρύθμιση της μεταβλητής θερμοκρασίας πραγματοποιείται τόσο από τον απομακρυσμένο χρονοθερμοστάτη όσο και από τον πίνακα του λέβητα: προτεραιότητα μεταξύ των δύο έχει η ρύθμιση μεταβλητής θερμοκρασίας του πίνακα του λέβητα. ÔéìÞ Dp-v Áíáëïãéêü ìáíïìåôñéêü ýøïò åéê. 17 ÔéìÞ ÓôáèåñÞ ôá÷ýôçôá åéê. 18 Min

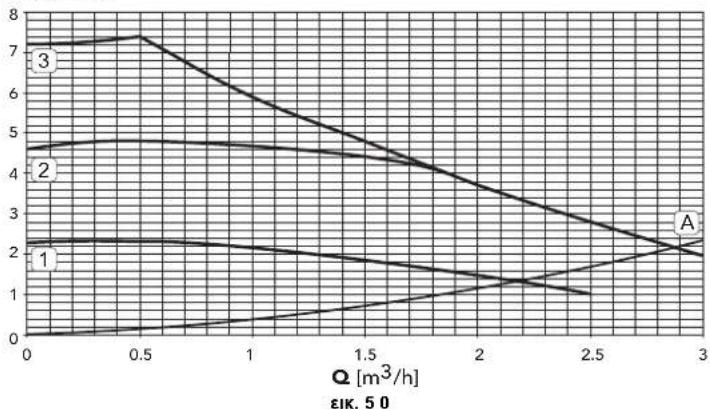

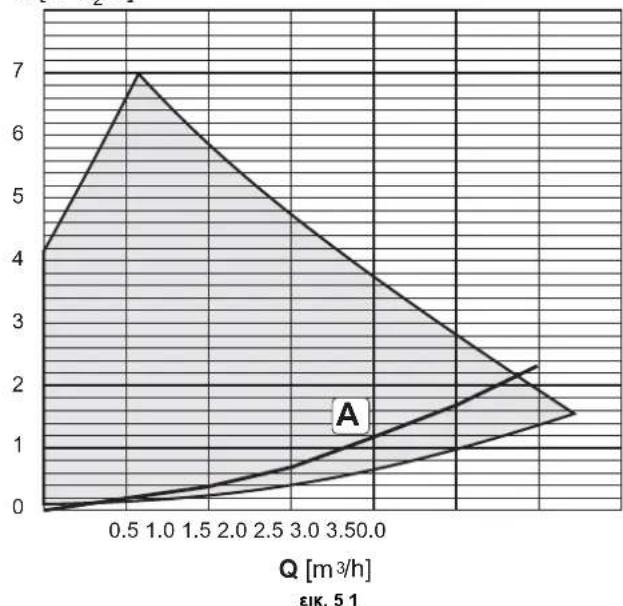

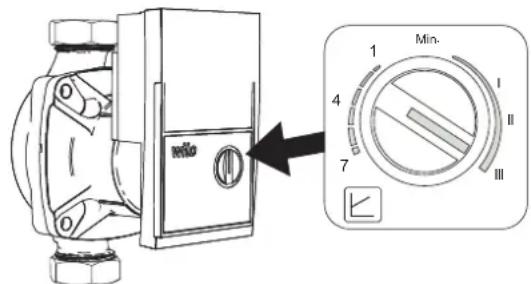

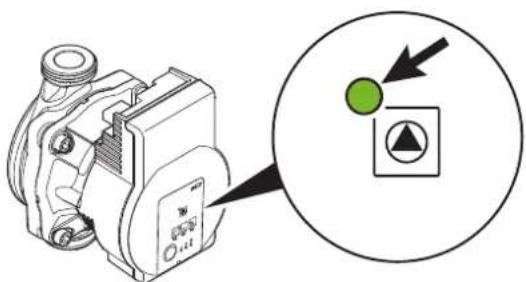

cod. 3541Q464 - Rev. 00 - 12/2021 Κυκλοφορητής υψηλής απόδοσης (μοντ. PARA) Κουμπιά ελέγχου και λυχνία LED επισήμανσης εικ.19 Για σωστό αποτέλεσμα του υπολογισμού «Ισοζύγιο θερμικής ποσότητας» (βλ. ενότητα 11 ΙΣΟΖΥΓΙΟ ΘΕΡΜΙΚΗΣ ΠΟΣΟΤΗΤΑΣ (ΚΑΤΑΧΩΡΙΣΗ), ο κυκλοφορητής πρέπει να έχει ρυθμιστεί στη λειτουργία «Σταθερός αριθμός στροφών » και στη θέση . Για να εκτελέσετε αυτήν τη ρύθμιση, πατήστε πολλές φορές το κουμπί «A»

ανάψουν οι λυχνίες LED που φαίνονται στην παρακάτω εικόνα. εικ.20 Ωστόσο, μπορείτε να ρυθμίσετε διαφορετικό τρόπο λειτουργίας ανάλογα με τα χαρακτηριστικά της εγκατάστασης. - Ρύθμιση p-v αναλογικού μανομετρικού ύψους Το μανομετρικό ύψος του κυκλοφορητή θα μειωθεί αυτόματα όταν μειωθεί η παροχή που απαιτείται από την εγκατάσταση. Τα πλεονεκτήματα είναι η μείωση της ηλεκτρικής κατανάλωσης όταν μειωθεί η ζήτηση της εγκατάστασης και η μείωση του θορύβου. Το εύρος λειτουργίας κυμαίνεται από την ελάχιστη έως τη μέγιστη τιμή. - Ρύθμιση p-c σταθερού μανομετρικού ύψους Το μανομετρικό ύψος του κυκλοφορητή παραμένει σταθερό όταν μεταβληθεί η παροχή που απαιτείται από την εγκατάσταση. - Ρύθμιση σταθερής ταχύτητας Ο κυκλοφορητής δεν διαμορφώνει την ισχύ του. Η αρχή λειτουργίας είναι ίδια με εκείνη των συμβατικών κυκλοφορητών 3 ταχυτήτων (με μείωση της ηλεκτρικής κατανάλωσης). Το εύρος λειτουργίας κυμαίνεται από την ελάχιστη 1 ( ) έως την ταχύτητα 3 ( ). Χαρακτηριστικά του νερού της εγκατάστασης Εάν η σκληρότητα του νερού της εγκατάστασης υπερβαίνει τους 25° Fr (1°F = 10ppm CaCO3), συνιστάται η χρήση κατάλληλα επεξεργασμένου νερού ώστε να αποφεύγεται ο πιθανός σχηματισμός αλάτων στο λέβητα. Η επεξεργασία δε θα πρέπει να μειώνει τη σκληρότητα σε τιμές μικρότερες από 15°F (Π.∆. 236/88 για χρήσεις νερού προς κατανάλωση από τον άνθρωπο). Σε κάθε περίπτωση, η επεξεργασία

χρησιμοποιούμενου νερού είναι απαραίτητη σε εγκαταστάσεις μεγάλης έκτασης ή με συχνές αναπληρώσεις του νερού της εγκατάστασης.

Σε περίπτωση εγκατάστασης αποσκληρυντών στην είσοδο κρύου νερού του λέβητα, απαιτείται προσοχή ώστε να μην μειώνεται υπερβολικά ο βαθμός σκληρότητας του νερού, καθώς αυτό μπορεί να προκαλέσει πρόωρη φθορά της ανόδου μαγνησίου στο θερμαντήρα. Σύστημα αντιπαγωτικής προστασίας, αντιψυκτικά υγρά, προσθετικά και αναστολείς. Ο λέβητας διαθέτει σύστημα αντιπαγωτικής προστασίας για την ενεργοποίηση της λειτουργίας θέρμανσης όταν η θερμοκρασία του νερού κατάθλιψης στην εγκατάσταση πέσει κάτω από τους 6 °C. Το σύστημα δεν λειτουργεί εάν διακοπεί η ηλεκτρική τροφοδοσία ή/και η παροχή αερίου στη συσκευή. Εάν είναι αναγκαίο, επιτρέπεται η χρήση αντιψυκτικών υγρών, προσθετικών και αναστολέων, αποκλειστικά και

παραγωγός των αντιψυκτικών ή των προσθετικών αυτών παρέχει εγγύηση η οποία διασφαλίζει ότι τα προϊόντα του είναι κατάλληλα γι' αυτήν τη χρήση και δεν προκαλούν βλάβες στον εναλλάκτη του λέβητα ή σε άλλα εξαρτήματα ή/και υλικά του λέβητα και της εγκατάστασης. Απαγορεύεται η χρήση αντιψυκτικών υγρών, προσθετικών και

γενικής χρήσης όταν δεν αναφέρεται ρητά ότι είναι κατάλληλα για χρήση σε θερμικές εγκαταστάσεις και συμβατά με τα υλικά του λέβητα και της εγκατάστασης. Σύνδεση με μπόιλερ για ζεστό νερό οικιακής χρήσης Η ηλεκτρονική πλακέτα της συσκευής παρέχει τη δυνατότητα ελέγχου ενός εξωτερικού μπόιλερ για την παραγωγή ζεστού νερού οικιακής χρήσης. Πραγματοποιήστε τις υδραυλικές συνδέσεις σύμφωνα με το διάγραμμα εικ.21. Εκτελέστε: τις ηλεκτρικές συνδέσεις σύμφωνα με το ηλεκτρολογικό διάγραμμα στη cap. 4.5. Απαιτείται η χρήση αισθητήρα FERROLI. Ακολουθήστε τη διαδικασία πρόσβασης που αναφέρεται παρακάτω. «Μενού σέρβις»

πρόσβαση στο «Μενού σέρβις» του πίνακα, πρέπει να πατήσετε το κουμπί «Επαναφορά» για 10 δευτερόλεπτα. Πατώντας τα κουμπιά θέρμανσης, μπορείτε να επιλέξετε τις ρυθμίσεις «tS», «In», «Hi» ή «rE». Η ένδειξη «tS» σημαίνει «Μενού παραμέτρων», η ένδειξη «In» «Μενού πληροφοριών», η ένδειξη «Hi» «Μενού ιστορικού» και η ένδειξη «rE» «Επαναφορά μενού ιστορικού». Επιλέξτε το «tS» και πατήστε το κουμπί «Επαναφορά».

20 παραμέτρους που μπορούν να τροποποιηθούν και από το τηλεχειριστήριο (Μενού σέρβις). Πατώντας τα κουμπιά θέρμανσης, μπορείτε να μετακινηθείτε στη λίστα παραμέτρων με αύξουσα ή φθίνουσα σειρά. Για να τροποποιήσετε την τιμή μιας παραμέτρου, πρέπει να πατήσετε τα κουμπιά νερού οικιακής χρήσης: η τροποποίηση αποθηκεύεται αυτόματα. Αλλάξτε την παράμετρο P02 του «Μενού παραμέτρων» σε

Για να επιστρέψετε στο «Μενού σέρβις», πατήστε το κουμπί «Επαναφορά». Για έξοδο από το «Μενού σέρβις» του πίνακα, πρέπει να πατήσετε το κουμπί «Επαναφορά» για 10 δευτερόλεπτα. εικ. 21 - ∆ιάγραμμα σύνδεσης εξωτερικού μπόιλερ

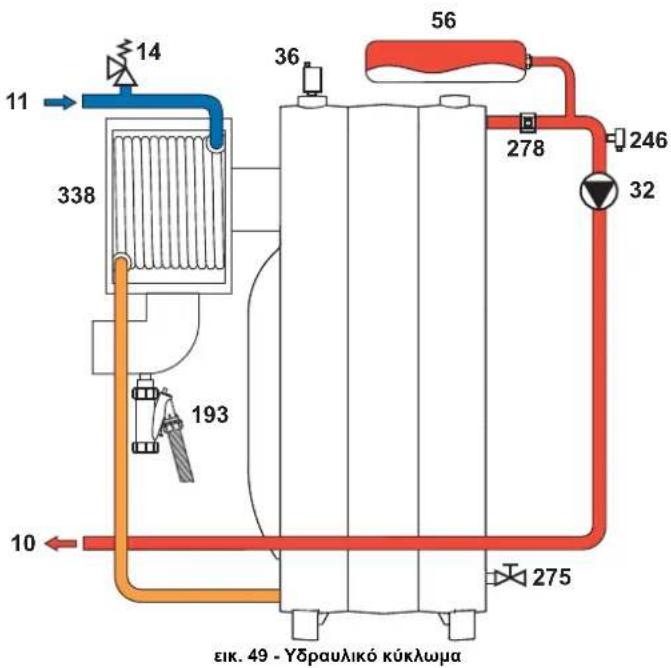

Έξοδος ζεστού νερού οικιακής χρήσης

Είσοδος κρύου νερού οικιακής χρήσης

Επιστροφή εγκατάστασης

Βαλβίδα τριών οδών - 2 σύρματα με ελατήριο επαναφοράς (δεν παρέχεται) Κατά την κανονική λειτουργία, η λυχνία LED ανάβει με πράσινο χρώμα Η λυχνία LED ανάβει/αναβοσβήνει σε περίπτωση βλάβης Ένδειξη επιλεγμένου τρόπου ρύθμισης: Αναλογικό μανομετρικό ύψος p-v Σταθερό μανομετρικό ύψος p-c Σταθερή ταχύτητα Ένδειξη επιλεγμένης χαρακτηριστικής καμπύλης (1 , 2 , 3

ς του τρόπου ρύθμισης Συνδυαστικές ενδείξεις λυχνίας LED κατά τη λειτουργία εξαέρωσης του κυκλοφορητή, τη χειροκίνητη επανεκκίνηση και το κλείδωμα κουμπιού Εάν πατήσετε το κουμπί, μπορείτε να ρυθμίσετε τους διάφορους συνδυασμούς ρύθμισης

• Εάν το πατήσετε για 3 δευτερόλεπτα, ενεργοποιε

ται η λειτουργία εξαέρωσης του κυκλοφορητή

• Εάν το πατήσετε για 5 δευτερόλεπτα, πραγματοποιε ται χειροκίνητη επανεκκίνηση
• Εάν το πατήσετε για 8 δευτερόλεπτα, κλειδ

2.4 Σύνδεση καυστήρα

Ο καυστήρας διαθέτει εύκαμπτους σωλήνες και φίλτρο για σύνδεση με τη γραμμή τροφοδοσίας πετρελαίου. Περάστε τους εύκαμπτους σωλήνες από το πίσω τοίχωμα και τοποθετήστε το φίλτρο όπως φαίνεται στην εικ. 22. εικ.22 - Τοποθέτηση φίλτρου πετρελαίου Το κύκλωμα τροφοδοσίας πετρελαίου πρέπει να εγκατασταθεί σύμφωνα με ένα από τα παρακάτω διαγράμματα, τηρώντας το μήκος των σωληνώσεων (LMAX) που αναγράφεται στον πίνακα. εικ. 23 - Τροφοδοσία μέσω βαρύτητας εικ.24 - Τροφοδοσία μέσω αναρρόφησης εικ. 25 - Τροφοδοσία μέσω σιφονιού εικ. 26 - Τροφοδοσία μέσω δακτυλίου

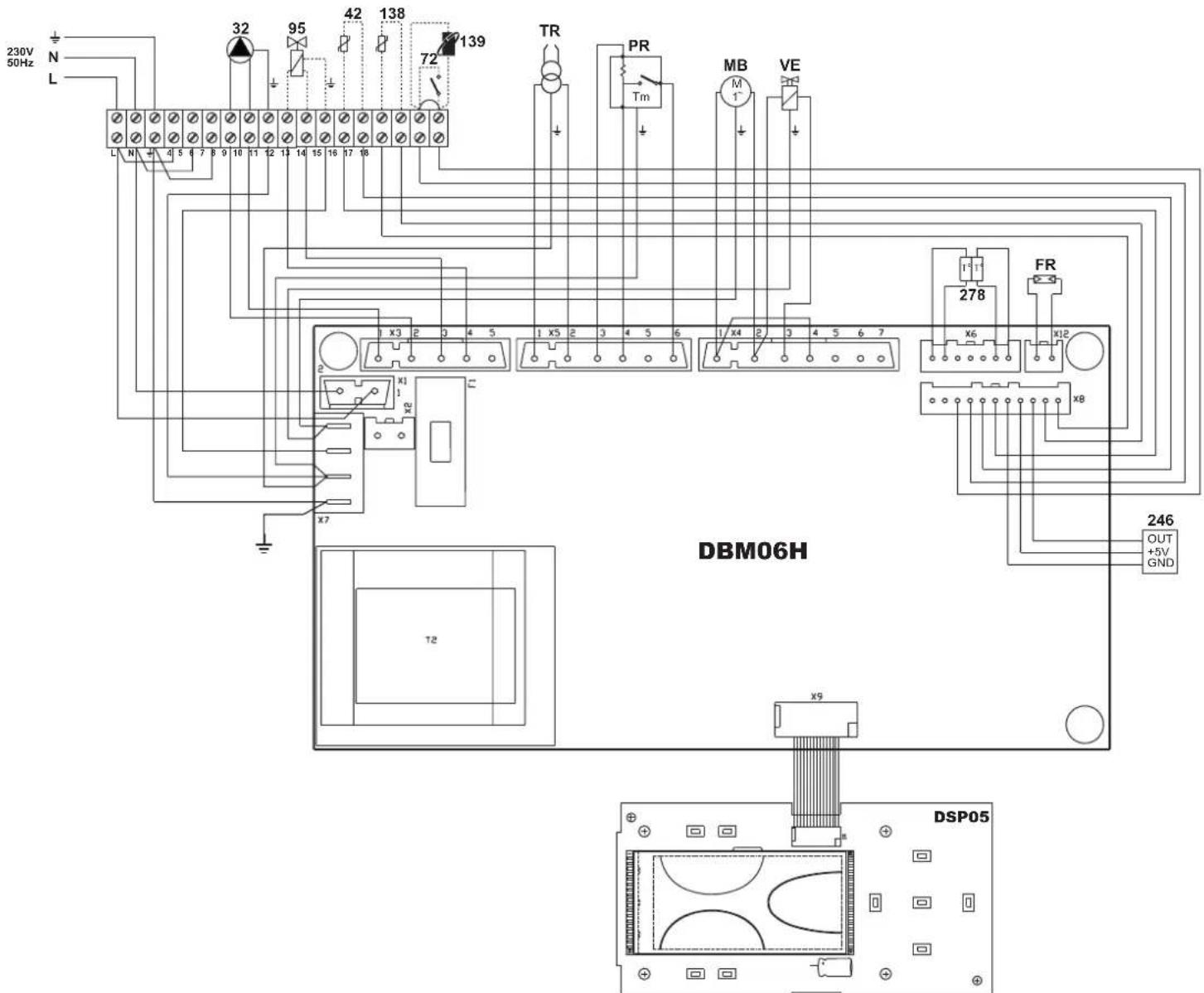

2.5 Ηλεκτρική συνδεσμολογία

Σύνδεση στο ηλεκτρικό δίκτυο

Η ηλεκτρική ασφάλεια της συσκευής διασφαλίζεται μόνο όταν είναι σωστά συνδεδεμένη σε αποτελεσματική εγκατάσταση γείωσης σύμφωνα με τους ισχύοντες κανόνες ασφαλείας. Απευθυνθείτε σε εξειδικευμένο προσωπικό για να ελέγξει την αποτελεσματικότητα και την καταλληλότητα της εγκατάστασης γείωσης. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ενδεχόμενες βλάβες που οφείλονται στην έλλειψη γείωσης της εγκατάστασης. Βεβαιωθείτε επίσης ότι η

εγκατάσταση είναι κατάλληλη για τη μέγιστη ισχύ της συσκευής που αναγράφεται στην πινακίδα χαρακτηριστικών του λέβητα. Ο λέβητας είναι προκαλωδιωμένος και διαθέτει καλώδιο σύνδεσης με την ηλεκτρική γραμμή τύπου "Y" χωρίς φις. Οι συνδέσεις με το δίκτυο πρέπει να είναι σταθερές και να διαθέτουν διπολικό διακόπτη οι επαφές του οποίου να έχουν άνοιγμα τουλάχιστον 3 mm, παρεμβάλλοντας ασφάλεια των 3A max μεταξύ λέβητα και γραμμής. Είναι σημαντικό να τηρείται η πολικότητα (ΓΡΑΜΜΗ: καφέ καλώδιο / ΟΥ∆ΕΤΕΡΟ: μπλε καλώδιο / ΓΕΙΩΣΗ : κίτρινο-πράσινο καλώδιο) στις συνδέσεις της ηλεκτρικής γραμμής. Κατά την εγκατάσταση ή την αντικατάσταση του ηλεκτρικού καλωδίου, ο αγωγός γείωσης πρέπει να έχει μήκος μεγαλύτερο κατά 2 cm σε σχέση με τους υπόλοιπους.

Το ηλεκτρικό καλώδιο της συσκευής δεν πρέπει να αντικαθίσταται από το χρήστη. Σε περίπτωση φθοράς του καλωδίου, σβήστε τη συσκευή και για την αντικατάστασή του απευθυνθείτε μόνο σε εξειδικευμένο τεχνικό προσωπικό. Σε περίπτωση αντικατάστασης του ηλεκτρικού καλωδίου, χρησιμοποιήστε μόνο καλώδιο

3x0,75 mm2 με μέγιστη εξωτερική διάμετρο 8 mm. Θερμοστάτης δωματίου (προαιρετικά)

ΠΡΟΣΟΧΗ: Ο ΘΕΡΜΟΣΤΑΤΗΣ ∆ΩΜΑΤΙΟΥ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΜΕ ΚΑΘΑΡΕΣ ΕΠΑΦΕΣ. ΣΥΝ∆ΕΟΝΤΑΣ 230 V ΣΤΟΥΣ ΑΚΡΟ∆ΕΚΤΕΣ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ∆ΩΜΑΤΙΟΥ ΠΡΟΚΑΛΟΥΝΤΑΙ ΑΝΕΠΑΝΟΡΘΩΤΕΣ ΒΛΑΒΕΣ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ ΠΛΑΚΕΤΑ. Κατά τη σύνδεση εξωτερικών χειριστηρίων ή χρονοδιακοπτών, αποφύγετε τη λήψη της τροφοδοσίας για αυτές τις διατάξεις από τις επαφές διακοπής τους. Η τροφοδοσία τους πρέπει να γίνεται μέσω άμεσης σύνδεσης από το δίκτυο ή με μπαταρίες, αναλόγως με τον τύπο της διάταξης.ATLAS D ECO COND UNIT

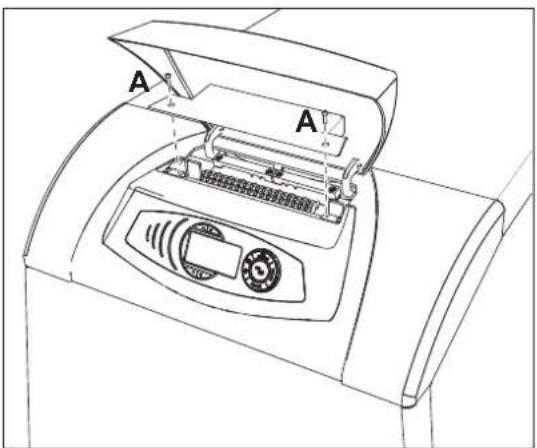

cod. 3541Q464 - Rev. 00 - 12/2021 Πρόσβαση στη βάση ακροδεκτών Ξεβιδώστε τις δύο βίδες “A” που βρίσκονται στην επάνω πλευρά του ταμπλό και αφαιρέστε το καπάκι. εικ.27 - Πρόσβαση στη βάση ακροδεκτών

2.6 Σύνδεση στην καπνοδόχο

Η συσκευή πρέπει να συνδεθεί σε καπνοδόχο, σχεδιασμένη και κατασκευασμένη σύμφωνα με τους ισχύοντες κανονισμούς. Ο αγωγός ανάμεσα στο λέβητα και στην καπνοδόχο πρέπει να είναι από κατάλληλο υλικό για το σκοπό αυτό, δηλ. ανθεκτικό στη θερμοκρασία και στη διάβρωση. Συνιστάται η σφράγιση των σημείων ένωσης.

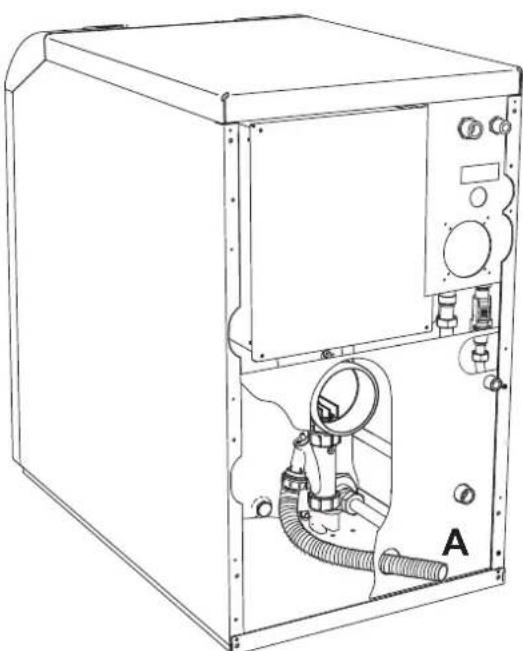

2.7 Σύνδεση εξαγωγής συμπυκνώματος

Πρέπει να συνδέσετε την εξαγωγή συμπυκνώματος της συσκευής σε κατάλληλο δίκτυο αποχέτευσης. Τηρείτε τους ειδικούς εθνικούς και τοπικούς κανονισμούς σχετικά με την απόρριψη του νερού συμπυκνώματος στο δίκτυο αποχέτευσης λυμάτων. Για λέβητες που δεν χρησιμοποιούν αποκλειστικά πετρέλαιο χαμηλής περιεκτικότητας σε θείο (S<50 ppm), συνιστάται η χρήση κατάλληλης συσκευής εξουδετέρωσης του συμπυκνώματος. Συνδέστε το σωλήνα εξαγωγής συμπυκνώματος που υπάρχει στην πίσω πλευρά του

- εικ. 28) στη συσκευή εξουδετέρωσης στο δίκτυο λυμάτων. Οι σωληνώσεις εξαγωγής συμπυκνώματος πρέπει να είναι ανθεκτικές στα οξέα και να τοποθετούνται με κλίση τουλάχιστον 3° προς την εξαγωγή, χωρίς στενώσεις και εμφράξεις.

Πριν από τη λειτουργία της συσκευής, γεμίστε το σιφόνι νερού. ΠΡΟΣΟΧΗ: η συσκευή δεν πρέπει να τίθεται ποτέ σε λειτουργία με το σιφόνι

Ελέγχετε περιοδικά εάν υπάρχει νερό στο

εικ. 28 - Εξαγωγή συμπυκνώματος

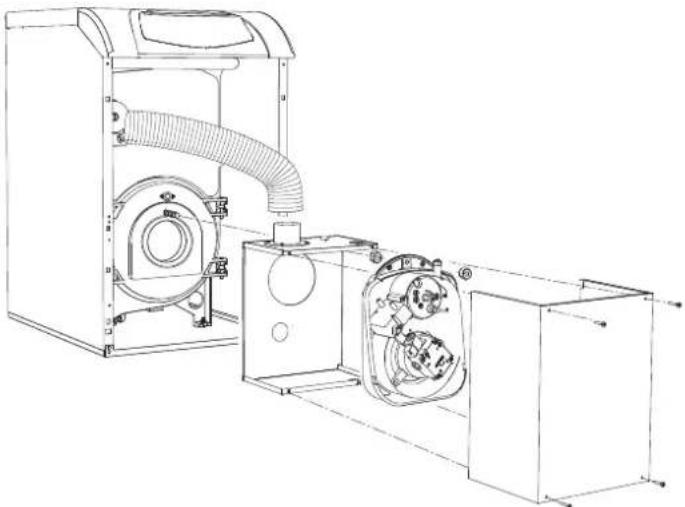

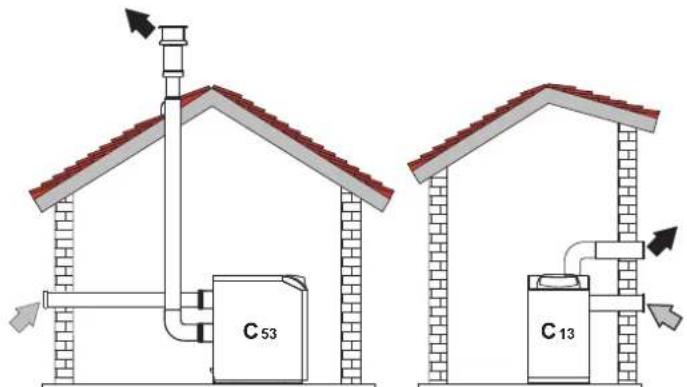

2.8 Μετατροπή λέβητα με καυστήρα σε λέβητα στεγανού θαλάμου (μόνο έκδοση

ATLAS D ECO 34 COND UNIT)

ΠΡΟΣΟΧΗ: η σύνδεση με ξεχωριστούς σωλήνες που αναφέρεται εδώ μπορεί να πραγματοποιηθεί μόνο με το κιτ στεγανού

Κατόπιν παραγγελίας, διατίθεται ένα κιτ για μετατροπή του λέβητα με καυστήρα σε λέβητα στεγανού θαλάμου. Η μετατροπή αυτή παρέχει τη δυνατότητα εισαγωγής του απαιτούμενου αέρα για την καύση απευθείας από τον εξωτερικό χώρο. Για την εγκατάσταση, ανατρέξτε στις οδηγίες που περιλαμβάνονται στο κιτ. εικ. 29 - Κιτ μετατροπής στεγανού θαλάμου Μετά την εγκατάσταση του κιτ, η συσκευή μετατρέπεται σε «τύπου C» με στεγανό θάλαμο και εξαναγκασμένο ελκυσμό. Η είσοδος αέρα και η έξοδος καυσαερίων πρέπει να συνδεθεί σε ένα από τα συστήματα απαγωγής/αναρρόφησης που αναφέρονται παρακάτω. Η συσκευή έχει εγκριθεί για λειτουργία με όλες τις διαμορφώσεις καπνοδόχων Cxy που περιγράφονται στις οδηγίες αυτές. Ωστόσο , η χρήση ορισμένων διαμορφώσεων υπόκειται σε περιορισμούς ή απαγορεύεται από τοπικούς νόμους ή κανονισμούς. Πριν από την εγκατάσταση, ανατρέξτε και ακολουθήστε πιστά τους σχετικούς κανονισμούς. Τηρείτε επίσης τις διατάξεις που αφορούν την τοποθέτηση των απολήξεων των αγωγών στον τοίχο ή/και στην οροφή και τις ελάχιστες αποστάσεις από παράθυρα, τοίχους, ανοίγματα αερισμού κλπ.

Χρησιμοποιείτε μόνο αγωγούς από ανοξείδωτο χάλυβα, κατάλληλους για χρήση με γεννήτριες συμπύκνωσης που τροφοδοτούνται με πετρέλαιο. Σύνδεση με ξεχωριστούς σωλήνες εικ.30 - Παραδείγματα σύνδεσης με ξεχωριστούς σωλήνες ( = Αέρας / = Πριν προχωρήσετε στην εγκατάσταση, βεβαιωθείτε ότι δεν υπάρχει καμία υπέρβαση του μέγιστου επιτρεπόμενου μήκους κάνοντας έναν απλό υπολογισμό:

1. Προσδιορίστε με ακρίβεια το διάγραμμα του συστήματος διπλών καπνοδόχων,

συμπεριλαμβανομένων των εξαρτημάτων και των απολήξεων εξόδου.

2. Με βάση τις πληροφορίες που περιλαμβάνει ο Πίνακας 3 υπολογίστε τις απώλειες

(ισοδύναμα μέτρα) κάθε εξαρτήματος ανάλογα με τη θέση εγκατάστασης.

3. Βεβαιωθείτε ότι το συνολικό άθροισμα των απωλειών είναι μικρότερο ή ίσο με το

μέγιστο επιτρεπόμενο μήκος που αναφέρει ο Πίνακας 2. Πίνακας.2 - Ξεχωριστοί αγωγοί

Ξεχωριστοί αγωγοίΜοντέλο ATLAS D ECO 34 COND UNIT Μέγιστο επιτρεπόμενο μήκος 25 m

cod. 3541Q464 - Rev. 00 - 12/2021 Πίνακας.3 - Εξαρτήματα

3. ΣέΡΒΙ ΚΑΙ ΣΥΝΤήΡΗΣΗ

Όλες οι εργασίες ρύθμισης, μετατροπής, λειτουργίας και συντήρησης που περιγράφονται στη συνέχεια πρέπει να εκτελούνται μόνο από εξειδικευμένο προσωπικό με κατάλληλη κατάρτιση (με τις απαραίτητες επαγγελματικές τεχνικές γνώσεις που ορίζει η ισχύουσα νομοθεσία), όπως από το προσωπικό των τοπικών τμημάτων τεχνικής υποστήριξης πελατών. FERROLI δεν φέρει καμία ευθύνη για υλικές ζημιές ή/και τραυματισμούς που οφείλονται σε επεμβάσεις στη συσκευή από μη εξειδικευμένο και μη εξουσιοδοτημένο προσωπικό.

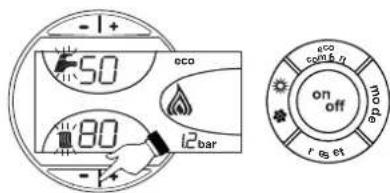

Ενεργοποίηση λειτουργίας ΕΛΕΓΧΟΥ Πατήστε ταυτόχρονα τα κουμπιά θέρμανσης (λεπτ. 3 και 4 - εικ.1) για 5 δευτερόλεπτα, ώστε να ενεργοποιηθεί η λειτουργία

. Ο λέβητας ενεργοποιείται ανεξάρτητα από την εντολή θέρμανσης ή νερού οικιακής χρήσης. Στην οθόνη αναβοσβήνουν τα σύμβολα θέρμανσης (λεπτ. 24 - εικ.1) και νερού οικιακής χρήσης (λεπτ. 12 - εικ.1). εικ. 31 - Λειτουργία TEST Για να απενεργοποιήσετε τη λειτουργία ΕΛΕΓΧΟΥ, επαναλάβετε τη διαδικασία ενεργοποίησης. Η λειτουργία ΕΛΕΓΧΟΥ απενεργοποιείται αυτόματα μετά από 15 λεπτά. Ρύθμιση καυστήρα Ο καυστήρας είναι προκαθορισμένος στο εργοστάσιο. Μπορείτε να ρυθμίσετε τον καυστήρα σε διαφορετική ισχύ τροποποιώντας την πίεση της αντλίας, το μπεκ, τη ρύθμιση της κεφαλής και τη ρύθμιση του αέρα σύμφωνα με τις οδηγίες των επόμενων παραγράφων. Σε κάθε περίπτωση, η νέα ισχύς πρέπει να είναι εντός του ονομαστικού εύρους λειτουργίας του λέβητα . Μετά την εκτέλεση των ρυθμίσεων, ελέγξτε χρησιμοποιώντας έναν αναλυτή καύσης εάν η περιεκτικότητα των καυσαερίων σε CO

κυμαίνεται μεταξύ 11% και 12%. Πίνακας παροχής μπεκ για πετρέλαιο Ο Πίνακας 4 παρουσιάζει η παροχή πετρελαίου (σε kg/h) όταν μεταβάλλονται η πίεση αντλίας και τα μπεκ.

- Οι τιμές που αναφέρονται παρακάτω είναι ενδεικτικές, καθώς η παροχή των μπεκ μπορεί να παρουσιάζει διακύμανση ± 5%. Επίσης, στους καυστήρες με προθερμαντήρα,η παροχή καυσίμου μειώνεται περίπου κατά 10%. Πίνακας.4 Ρύθμιση πίεσης αντλίας Η αντλία έχει ρυθμιστεί εκ των προτέρων στο εργοστάσιο στα 12 bar. Για τον έλεγχο της πίεσης, χρησιμοποιήστε μανόμετρο με λουτρό ελαίου. Η πίεση μπορεί να ρυθμιστεί μεταξύ 11 και 14 bar. εικ. 32- Αντλία ITALPUMP εικ.33- Αντλία DANFOSS

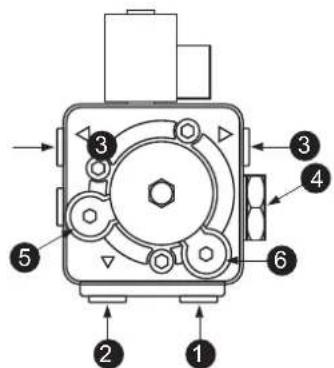

3. Παροχή πετρελαίου Ψ1/8”

5. Σύνδεση μανόμετρου Ψ1/8”

6. Σύνδεση μετρητή κενού Ψ1/8”

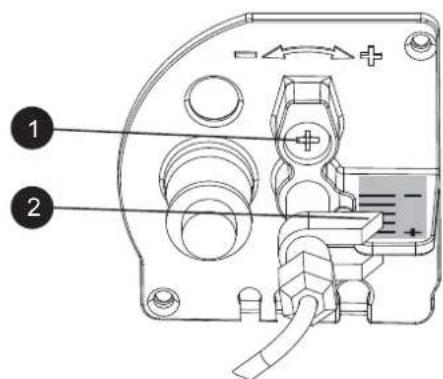

Ρύθμιση κεφαλής καύσης Η ρύθμιση της κεφαλής γίνεται μέσω της βίδας

, σύμφωνα με τις ενδείξεις που επισημαίνονται από τον δείκτη

εικ.34 Απώλειες σε m

με υποδοχή ελέγχου 0,2 για εξαγωγή συμπυκνώματος - TEE με εξαγωγή συμπυκνώματος -

αέρα στον τοίχο 2,0 καυσαερίων στον τοίχο με αντιανεμική διάταξη

αέρα/καυσαερίων, διπλή 80/80 - Μόνο έξοδος καυσαερίων Ø80 - Ø 100 ΜΕΙΩΣΗ από Ø80 σε Ø100 0,0 από Ø100 σε Ø80 1,5

αέρα στον τοίχο 1,5 - καυσαερίων στον τοίχο με αντιανεμική διάταξη -3,0 Πίεση αντλίας (bar)

2,92 3,10 3,27 3,45 3,60 3,75 3,90 34,63 36,76 38,78 40,92 42,69 44,47 46,25 1,00 3,30 3,50 3,67 3,85 4,02 4,20 39,13 41,51 43,52 45,66 47,67 48,72 51,95 Παροχή στην έξοδο του μπεκ σε kg/h Πίεση αντλίας (bar)

cod. 3541Q464 - Rev. 00 - 12/2021 Ρύθμιση τάμπερ αέρα Μετά τη χαλάρωση της βίδας

, χρησιμοποιώντας τη βίδα

μπορείτε να ρυθμίσετε τον αέρα καύσης σύμφωνα με τις ενδείξεις του δείκτη

. Στο τέλος της βαθμονόμησης, ασφαλίστε τη βίδα

εικ.35 Θέση ηλεκτροδίων - διαφράγματος Μετά την τοποθέτηση του μπεκ, ελέγξτε τη σωστή τοποθέτηση των ηλεκτροδίων και του διαφράγματος σύμφωνα με τις παρακάτω τιμές. Συνιστάται ο έλεγχοςτων τιμών μετά από κάθε επέμβαση στην κεφαλή. εικ.36- Θέση ηλεκτροδίων - διαφράγματος

3.2 Θέση σε λειτουργία

Έλεγχοι που πρέπει να εκτελούνται κατά την πρώτη ενεργοποίηση, καθώς και μετά από εργασίες συντήρησης για τις οποίες απαιτείται αποσύνδεση των συστημάτων ή επέμβαση στα όργανα ασφαλείας ή στα εξαρτήματα του

Πριν ανάψετε το λέβητα

• Ανοίξτε τις ενδεχόμενες βαλβίδες διακοπής μεταξύ λέβητα και εγκαταστάσεων.

• Ελέγξτε τη στεγανότητας της εγκατάστασης καυσίμου.

• Ελέγξτε τη σωστή προφόρτιση του δοχείου διαστολής

• Γεμίστε την υδραυλική εγκατάσταση και βεβαιωθείτε για την πλήρη εξαέρωση του αέρα που περιέχει ο λέβητας και η εγκατάσταση ανοίγοντας τη βαλβίδα διαφυγής αέρα του λέβητα και τις ενδεχόμενες βαλβίδες εξαέρωσης της εγκατάστασης.

• Βεβαιωθείτε ότι δεν υπάρχουν διαρροές νερού στην εγκατάσταση, στα κυκλώματα νερού χρήσης, στις συνδέσεις ή στο λέβητα.

• Βεβαιωθείτε για τη σωστή σύνδεση της ηλεκτρικής εγκατάστασης και για την αποτελεσματικότητα της γείωσης.

• Βεβαιωθείτε ότι δεν υπάρχουν εύφλεκτα υγρά ή υλικά κοντά στο λέβητα.

• Τοποθετήστε το μανόμετρο και το κενόμετρο στην αντλία του καυστήρα (αφαιρέστε τα μετά τη θέση σε λειτουργία).

• Ανοίξτε τις βάνες στους σωλήνες του πετρελαίου

εικ.37 - Ενεργοποίηση

Όταν κλείσει η θερμοστατική γραμμή, ο κινητήρας του καυστήρα τίθεται σε λειτουργία μαζί με την αντλία: το πετρέλαιο της αναρρόφησης οδηγείται όλο προς την επιστροφή. Λειτουργούν επίσης ο ανεμιστήρας του καυστήρα και ο μετασχηματιστής έναυσης και κατά συνέπεια εκτελούνται οι φάσεις:

• προεξαερισμός της εστίας.

• πρόπλυσης ενός τμήματος του κυκλώματος πετρελαίου.

προανάφλεξης με εκκένωση μεταξύ των άκρων των ηλεκτροδίων.

Στο τέλος της πρόπλυσης ο πίνακας ελέγχου ανοίγει την ηλεκτρομαγνητική βαλβίδα: το πετρέλαιο φτάνει στο μπεκ από το οποίο ψεκάζεται. Η επαφή με την εκκένωση μεταξύ των ηλεκτροδίων προκαλεί το σχηματισμό της

Ταυτόχρονα, αρχίζει ο χρόνος ασφαλείας. Κύκλος συσκευής εικ. 38 - Κύκλος συσκευής R-SB-W Θερμοστάτες/Πιεσοστάτες

Προθερμαντήρας πετρελαίου

Επαφή ελέγχου λειτουργίας

Μετασχηματιστής έναυσης

Ηλεκτρομαγνητική βαλβίδα

Έναρξη έναυσης με προθερμαντήρα

Έναρξη έναυσης χωρίς προθερμαντήρα

Παύση ρύθμισης (TA-TC)

Χρόνος προεξαερισμού TSA Χρόνος ασφαλείας

Χρόνος προανάφλεξης t3n Χρόνος μετανάφλεξης

Χρόνος προθέρμανσης Σήματα εξόδου από τον πίνακα Σήματα αναγκαία στην είσοδο Έλεγχοι κατά τη διάρκεια της λειτουργίας

• Ανάψτε τη συσκευή σύμφωνα με τις οδηγίες στην sez. 1.3

• Βεβαιωθείτε για τη στεγανότητα του κυκλώματος καυσίμου και των εγκαταστάσεων

• Ελέγξτε την απόδοση της καμινάδας και των αγωγών αέρα-καυσαερίων με το λέβητα σε λειτουργία.

• Βεβαιωθείτε για τη σωστή κυκλοφορία του νερού στο λέβητα και στις εγκαταστάσεις.

• Ελέγξτε τη σωστή λειτουργία του λέβητα πραγματοποιώντας ορισμένες δοκιμές έναυσης και σβησίματος μέσω του θερμοστάτη περιβάλλοντος ή του εξωτερικού χειριστηρίου.

• Ελέγξτε τη στεγανότητα της πόρτας του καυστήρα και του θαλάμου καυσαερίων.

• Βεβαιωθείτε ότι ο καυστήρας λειτουργεί σωστά.

• Εκτελέστε μια ανάλυση της καύσης (με το λέβητα σταθεροποιημένο) και βεβαιωθείτε ότι το ποσοστό CO

στα καυσαέρια κυμαίνεται από 11% έως 12%.

• Ελέγξτε το σωστό προγραμματισμό των παραμέτρων και εκτελέστε τυχόν αναγκαίες προσωπικές ρυθμίσεις (καμπύλη αντιστάθμισης, ισχύς, θερμοκρασίες κ.λπ.).

Περιοδικός έλεγχος Για να εξασφαλίζεται η σωστή λειτουργία της συσκευής με την πάροδο του χρόνου, θα πρέπει να αναθέσετε σε εξειδικευμένο προσωπικό το ετήσιο σέρβις που θα προβλέπει τους ακόλουθους ελέγχους:

• Τα συστήματα χειρισμού και ασφαλείας πρέπει να λειτουργούν σωστά.

• Το κύκλωμα απαγωγής των καυσαερίων πρέπει να λειτουργεί τέλεια.

• Βεβαιωθείτε ότι οι σωλήνες τροφοδοσίας και επιστροφής καυσίμου δεν είναι βουλωμένοι και δεν έχουν χτυπήματα.

• Καθαρίστε το φίλτρο της γραμμής αναρρόφησης του καυσίμου.

• Μετρήστε τη σωστή κατανάλωση καυσίμου

• Καθαρίστε την κεφαλή καύσης στη ζώνη εξόδου του καυσίμου, στο δίσκο στροβιλισμού.

cod. 3541Q464 - Rev. 00 - 12/2021

• Αφήστε τον καυστήρα να λειτουργήσει με τη μέγιστη ισχύ επί δέκα λεπτά περίπου και στη συνέχεια αναλύστε τα καυσαέρια για να ελέγξετε: - Τις σωστές ρυθμίσεις όλων των στοιχείων που περιγράφονται στο παρόν - Τις θερμοκρασίες των καυσαερίων στην καμινάδα - Το ποσοστό CO2
• Οι αγωγοί και το τερματικό αέρα-καυσαερίων πρέπει να είναι ελεύθεροι από εμπόδια και να μην παρουσιάζουν διαρροές.

• Ο καυστήρας και ο εναλλάκτης πρέπει να είναι καθαροί και ελεύθεροι από άλατα. Για τον ενδεχόμενο καθαρισμό μη χρησιμοποιείτε χημικά προϊόντα ή ατσάλινες

• Οι εγκαταστάσεις καυσίμου και νερού πρέπει να είναι στεγανές.

• Η πίεση του νερού με την εγκατάσταση κρύα πρέπει να είναι περίπου 1 bar. Σε αντίθετη περίπτωση πρέπει να την επαναφέρετε σε αυτήν την τιμή.

• Ο κυκλοφορητής δεν πρέπει να είναι μπλοκαρισμένος.

• Το δοχείο διαστολής πρέπει να είναι γεμάτο.

• Ελέγξτε την άνοδο μαγνησίου και εν ανάγκη αντικαταστήστε την.

Για τον πιθανό καθαρισμό του περιβλήματος, του πίνακα και των διακοσμητικών στοιχείων του λέβητα μπορείτε να χρησιμοποιήσετε ένα μαλακό και υγρό πανί βρεγμένο ενδεχομένως σε διάλυμα με απορρυπαντικό. Πρέπει να αποφεύγονται όλα τα διαβρωτικά απορρυπαντικά και οι διαλύτες. Πρόσβαση στο ηλεκτρόδιο και στο μπεκ

• Αποσυνδέστε τα καλώδια των ηλεκτροδίων του μετασχηματιστή και αφαιρέστε τη φωτοαντίσταση και το ρακόρ

που συνδέει τον σωλήνα πετρελαίου στη γραμμή

του μπεκ. Χαλαρώστε τις βίδες

και αφαιρέστε το σύστημα φλάντζας μπεκ- διαφράγματος-ηλεκτροδίων.εικ.39

για να αφαιρέσετε το διάφραγμα και τη βίδα

για να αφαιρέσετε τα ηλεκτρόδια. Καλός καθαρισμός του μπεκ επιτυγχάνεται με αφαίρεση του φίλτρου, καθαρισμό των εγκοπών και της οπής ψεκασμού με βενζίνη και ξέπλυμα. Κατά την επανατοποθέτηση όλων των στοιχείων, απαιτείται προσοχή στη σωστή τοποθέτηση των ηλεκτροδίων-του διαφράγματος. εικ.40Καθαρισμός λέβητα

1. Αποσυνδέστε το λέβητα από την ηλεκτρική τροφοδοσία.

2. Αφαιρέστε τον καυστήρα όπως περιγράφεται παραπάνω.

3. Αφαιρέστε τους πίνακες

«E» «F» ξεβιδώνοντας τα σχετικά παξιμάδια.

4. Καθαρίστε το εσωτερικό του λέβητα και ολόκληρη τη διαδρομή των καυσαερίων

χρησιμοποιώντας βούρτσα ή πεπιεσμένο αέρα.

5. Κλείστε τους πίνακες.

εικ.41 Καθαρισμός του συστήματος ανάκτησης καυσαερίων Για τον καθαρισμό του συστήματος ανάκτησης καυσαερίων πρέπει να:

• Αφαιρέσετε τα καπάκια κλεισίματος

του συστήματος ανάκτησης καυσαερίων.

• Χρησιμοποιώντας ηλεκτρική σκούπα, καθαρίστε προσεκτικά το εσωτερικό του συστήματος ανάκτησης.
• Εάν υπάρχουν πολλές ακαθαρσίες, μπορεί να χρησιμοποιήσετε μια κατάλληλη συσκευή για ψεκασμό νερού στο εσωτερικό. Στην περίπτωση αυτή, απαιτείται ιδιαίτερη προσοχή ώστε να αποφευχθεί η επαφή μεγάλης ποσότητας νερού με τα στοιχεία από χυτοσίδηρο στο θάλαμο καυσαερίων. Αφήστε το νερό να τρέξει μέσω της εξαγωγής συμπυκνώματος

αφού αποσυνδέσετε το σιφόνι. εικ. 42 - Καθαρισμός συστήματος ανάκτησης Τοποθέτηση χτενιών Μετά τον καθαρισμό του συστήματος ανάκτησης, πρέπει να βεβαιωθείτε ότι τα χτένια έχουν τοποθετηθεί σωστά, όπως φαίνεται στην εικ. 43. Σφίξτε τα παξιμάδια στερέωσης στο δίσκο του συμπιεστή «A» με ροπή σύσφιξης 0,6 Nm . Εάν δεν έχετε δυναμομετρικό κλειδί, βεβαιωθείτε ότι η διέλευση των καυσαερίων μεταξύ των σπειρών είναι 1 mm. εικ.43 - Τοποθέτηση χτενιών

3.4 Επίλυση προβλημάτων

Ο λέβητας διαθέτει προηγμένο σύστημα αυτοδιάγνωσης. Σε περίπτωση δυσλειτουργίας του λέβητα, η οθόνη αναβοσβήνει μαζί με το σύμβολο δυσλειτουργίας (λεπτ. 22 - εικ.1) και υποδεικνύει τον κωδικό δυσλειτουργίας. Υπάρχουν δυσλειτουργίες που προκαλούν μόνιμη εμπλοκή (επισημαίνονται με την

»): για αποκατάσταση της λειτουργίας, πατήστε το κουμπί RESET (Επαναφορά) (λεπτ. 8 - εικ.1) για 1 δευτερόλεπτο ή χρησιμοποιήστε το κουμπί RESET (Επαναφορά) στο τηλεχειριστήριο με χρονοδιακόπτη (προαιρετικό), εάν έχει εγκατασταθεί. Εάν ο λέβητας δεν λειτουργεί, πρέπει να αποκατασταθεί η δυσλειτουργία που υποδεικνύουν οι λυχνίες led λειτουργίας. Άλλες δυσλειτουργίες προκαλούν προσωρινή εμπλοκή (επισημαίνονται με την ένδειξη

»), οι οποίες αποκαθίστανται αυτόματα μόλις η τιμή επανέλθει στο κανονικό εύρος λειτουργίας του λέβητα.

Από την έκδοση λογισμικού 23 και μετά, προστέθηκε περαιτέρω υποστήριξη για διευκόλυνση της βαθμονόμησης του καυστήρα, δηλ. η φλόγα αναβοσβήνει στην οθόνη ως ένδειξη της ενεργοποίησης του καυστήρα αλλά με μη βέλτιστο σήμα φλόγας. Ο πίνακας 1 περιλαμβάνει, για τις διάφορες εκδόσεις λογισμικού, τη σημασία των συμβόλων που εμφανίζονται στην οθόνη. Πίνακας.5- Ενδείξεις συμβόλου φλόγας Πίνακας.6 - Λίστα δυσλειτουργιών Ένδειξη στην οθόνη και σημασία

Σταθερά αναμμένη φλόγα Αναβόσμημα φλόγας

Αναμμένος καυστήρας και σταθερό σήμα φλόγας Αναμμένος καυστήρας με ΜΗ βέλτιστο σήμα φλόγας

∆υσλειτουργία Πιθανή αιτία Λύση A01

Εμπλοκή αντλίας Αντικαταστήστε το εξάρτημα Βλάβη ηλεκτρικού κινητήρα Αντικαταστήστε το εξάρτημα Βλάβη βαλβίδας πετρελαίου Αντικαταστήστε το εξάρτημα ∆εν υπάρχει καύσιμο στο δοχείο ή υπάρχει νερό στον

Γεμίστε το δοχείο με καύσιμο ή αναρροφήστε το

Κλειστές βαλβίδες τροφοδοσίας γραμμής

Ανοίξτε τις βαλβίδες Βρώμικα φίλτρα (γραμμής - αντλίας - μπεκ) Καθαρίστε τα φίλτρα Άδεια αντλία Γεμίστε την

εντοπίστε την αιτία της

Εσφαλμένη ρύθμιση ή βρώμικα ηλεκτρόδια έναυσης Ρυθμίστε ή καθαρίστε τα

Φραγμένο, βρώμικο ή παραμορφωμένο μπεκ Αντικαταστήστε το εξάρτημα Ακατάλληλες ρυθμίσεις κεφαλής και τάμπερ Ρυθμίστε τα εξαρτήματα Βλάβη ή γείωση ηλεκτροδίων Αντικαταστήστε το εξάρτημα Βλάβη μετασχηματιστή

Αντικαταστήστε το εξάρτημα Βλάβη ή γείωση καλωδίων ηλεκτροδίων Αντικαταστήστε το εξάρτημα Παραμόρφωση καλωδίων ηλεκτροδίων λόγω υψηλής θερμοκρασίας Αντικαταστήστε και προστατεύστε τα

Εσφαλμένες ηλεκτρικές συνδέσεις βαλβίδας ή μετασχηματιστή Ελέγξτε τις συνδέσεις Θραύση συνδέσμου κινητήρα-

Αντικαταστήστε το εξάρτημα Αναρρόφηση αντλίας συνδεδεμένης στο σωλήνα

∆ιορθώστε τη σύνδεση Βλάβη φωτοαντίστασης Αντικαταστήστε το εξάρτημα Βρώμικη φωτοαντίσταση Καθαρίστε τη φωτοαντίσταση A02 Σήμα ύπαρξης

Βραχυκύκλωμα φωτοαντίστασης Αντικαταστήστε τη φωτοαντίσταση Εξωτερικό φως στη φωτοαντίσταση Απομακρύνετε την πηγή

A03 Ενεργοποίηση προστασίας από υπερθέρμανση Βλάβη αισθητήρα θέρμανσης Ελέγξτε τη σωστή τοποθέτηση και λειτουργία του αισθητήρα θέρμανσης Μη κυκλοφορία νερού στην εγκατάσταση Ελέγξτε τον κυκλοφορητή (βλ. πίνακα Ðßíáêáò 7

Αέρας στην εγκατάσταση Εξαερώστε την εγκατάσταση A04 Ακατάλληλες

Εσφαλμένη ρύθμιση παραμέτρου πλακέτας Ελέγξτε και τροποποιήστε, εάν απαιτείται, την παράμετρο της πλακέτας F07 ∆υσλειτουργία προθερμαντήρα (η επαφή δεν κλείνει σε 120 δευτερόλεπτα) ∆υσλειτουργία προθερμαντήρα Ελέγξτε τον προθερμαντήρα ∆ιακοπή καλωδίωσης Ελέγξτε την καλωδίωση F09 Ακατάλληλες

Εσφαλμένη ρύθμιση παραμέτρου πλακέτας Ελέγξτε και τροποποιήστε, εάν απαιτείται, την παράμετρο της πλακέτας F10 ∆υσλειτουργία

Ελέγξτε την καλωδίωση ή αντικαταστήστε τον

Βραχυκύκλωμα καλωδίωσης ∆ιακοπή καλωδίωσης F11 ∆υσλειτουργία αισθητήρα νερού οικιακής χρήσης Βλάβη αισθητήρα Ελέγξτε την καλωδίωση ή αντικαταστήστε τον

Βραχυκύκλωμα καλωδίωσης ∆ιακοπή καλωδίωσης F12 Ακατάλληλες

Εσφαλμένη ρύθμιση παραμέτρου πλακέτας Ελέγξτε και τροποποιήστε, εάν απαιτείται, την παράμετρο της πλακέτας F14 ∆υσλειτουργία

παροχής 2 Βλάβη αισθητήρα Ελέγξτε την καλωδίωση ή αντικαταστήστε τον

Βραχυκύκλωμα καλωδίωσης ∆ιακοπή καλωδίωσης F16 Ακατάλληλες

Εσφαλμένη ρύθμιση παραμέτρου πλακέτας Ελέγξτε και τροποποιήστε, εάν απαιτείται, την παράμετρο της πλακέτας F34

τροφοδοσίας κάτω από 170V. Προβλήματα στο ηλεκτρικό

Ελέγξτε την ηλεκτρική εγκατάσταση F35

Προβλήματα στο ηλεκτρικό

Ελέγξτε την ηλεκτρική εγκατάσταση F37 Εσφαλμένη πίεση

εγκατάστασης Πολύ χαμηλή πίεση Γεμίστε την εγκατάσταση Βλάβη αισθητήρα Ελέγξτε τον αισθητήρα F39 ∆υσλειτουργία

Βλάβη ανιχνευτή ή βραχυκύκλωμα καλωδίωσης Ελέγξτε την καλωδίωση ή αντικαταστήστε τον

Αποσυνδεδεμένος ανιχνευτής μετά την ενεργοποίηση της λειτουργίας μεταβλητής θερμοκρασίας Συνδέστε ξανά τον εξωτερικό ανιχνευτή ή απενεργοποιήστε τη λειτουργία μεταβλητής θερμοκρασίας F40 Εσφαλμένη πίεση

εγκατάστασης Πολύ υψηλή πίεση Ελέγξτε την εγκατάσταση Ελέγξτε τη βαλβίδα

δοχείο διαστολής A41

Αποσυνδεδεμένος αισθητήρας παροχής στο σώμα του

Ελέγξτε τη σωστή τοποθέτηση και λειτουργία του αισθητήρα θέρμανσης F42 ∆υσλειτουργία

Βλάβη αισθητήρα Αντικαταστήστε τον

F47 ∆υσλειτουργία αισθητήρα πίεσης

εγκατάστασης ∆ιακοπή καλωδίωσης Ελέγξτε την καλωδίωση

∆υσλειτουργία Πιθανή αιτία ΛύσηATLAS D ECO COND UNIT

cod. 3541Q464 - Rev. 00 - 12/2021 ∆ιαγνωστικός έλεγχος κυκλοφορητή Ορισμένες δυσλειτουργίες που σχετίζονται με τον κυκλοφορητή επισημαίνονται από τη λυχνία LED κοντά στον επιλογέα ταχύτητας (εικ. 44 - εικ.45). εικ.44 Πίνακας.7 - Ενδείξεις λυχνίας LED κυκλοφορητή ∆ιαγνωστικός έλεγχος κυκλοφορητή (μοντ. PARA) Ορισμένες δυσλειτουργίες που σχετίζονται με τον κυκλοφορητή επισημαίνονται από τη λυχνία LED (εικ.45). εικ.45

4. ΤΕχΝΙΚά χΑΡΑΚΤΗΡΙΣΤΙΚά ΚΑΙ ΣΤΟΙχΕίΑ

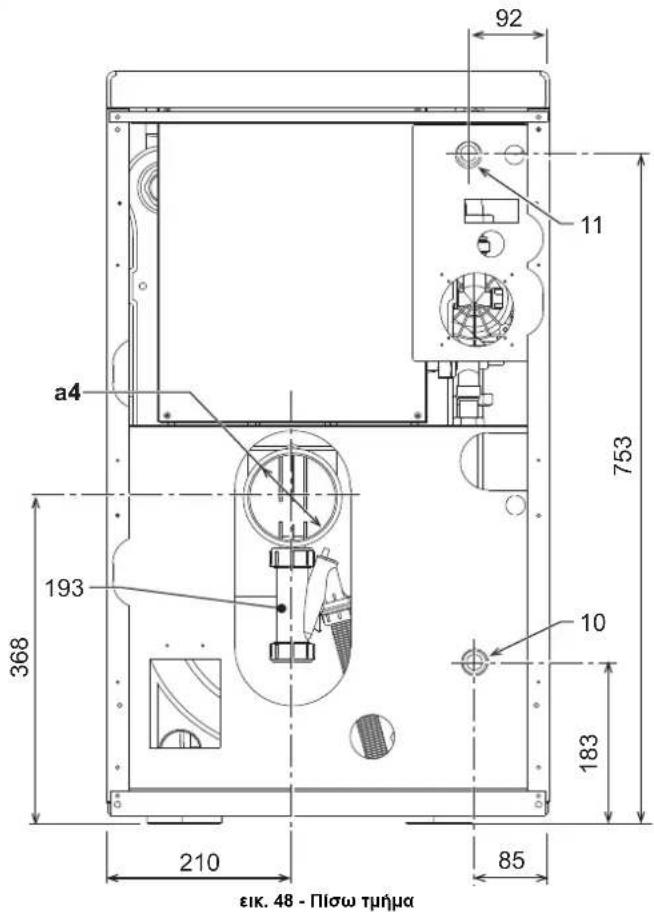

4.1 ∆ιαστάσεις, συνδέσεις και κύρια εξαρτήματα

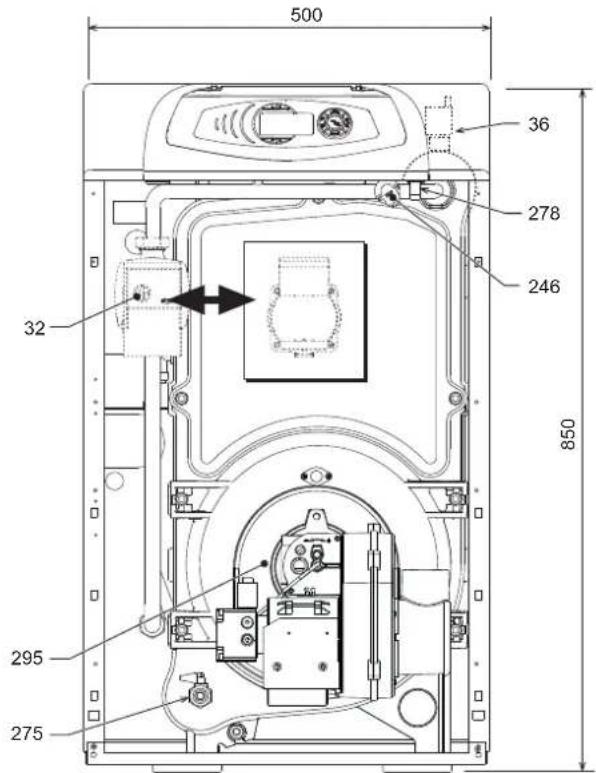

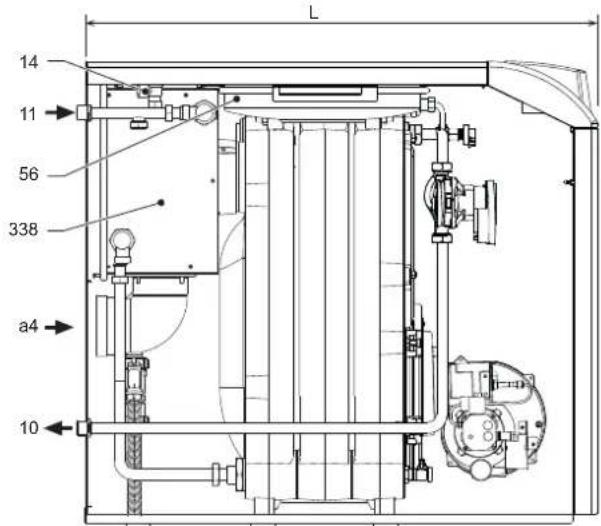

εικ. 46- Μπροστινό τμήμα εικ. 47- Πλαϊνή όψη Ο κυκλοφορητής βρίσκεται στην κατάσταση ΑΝΑΜΟΝΗΣ Ανάβει με πράσινο χρώμα Ο κυκλοφορητής λειτουργεί Αναβοσβήνει με πράσινο χρώμα Κύκλος εξαέρωσης Ανάβει με πράσινο/κόκκινο χρώμα εναλλάξ Εμπλοκή του κυκλοφορητή λόγω εξωτερικής αιτίας: - Υπέρταση (>270V) - Ανεπαρκής τάση (<160V) - Υπερφόρτωση κινητήρα Αναβοσβήνει με κόκκινο χρώμα Εμπλοκή του κυκλοφορητή λόγω εσωτερικής αιτίας: - Εμπλοκή κινητήρα - Βλάβη ηλεκτρονικού συστήματος Λυχνία LED ∆υσλειτουργία Αιτία Λύση Ανάβει με κόκκινο φως Εμπλοκή Εμπλοκή ρότορα Ενεργοποιήστε τη χειροκίνητη επανεκκίνηση ή επικοινωνήστε με το τμήμα τεχνικής υποστήριξης πελατών Επαφή/πηνίο Ελαττωματικό πηνίο Αναβοσβήνει με κόκκινο φωςΥπόταση/υπέρταση Πολύ χαμηλή/υψηλή τάση τροφοδοσίας πλευράς τροφοδοσίας Ελέγξτε την τάση δικτύου και τις συνθήκες χρήσης. Επικοινωνήστε με το τμήμα τεχνικής υποστήριξης πελατώνΥπερβολική θερμοκρασία μονάδας Πολύ υψηλή θερμοκρασία στο εσωτερικό της μονάδαςΒραχυκύκλωμα Πολύ υψηλή ένταση ρεύματος κινητήραΑναβοσβήνει με κόκκινο/πράσινο φως Λειτουργία στροβίλου Το υδραυλικό σύστημα των αντλιών τροφοδοτείται, αλλά η αντλία δεν έχει τάση δικτύου Ελέγξτε την τάση δικτύου, την παροχή / πίεση του νερού, καθώς και τις περιβαλλοντικές Λειτουργία εν ξηρώ Αέρας στην αντλία Υπερφόρτωση Ο κινητήρας περιστρέφεται με Η αντλία δεν λειτουργεί σύμφωνα με τις προδιαγραφές (π.χ. υψηλή θερμοκρασία

Ο αριθμός στροφών είναι πιο χαμηλός σε σχέση με τις στροφές κανονικής λειτουργίας. Min.

Καπνοδόχος Ø 100 Παροχή εγκατάστασης - Ø 3/4” Επιστροφή εγκατάστασης - Ø 3/4”

Βαλβίδα ασφαλείας θέρμανσης

Κυκλοφορητής θέρμανσης Αυτόματη βαλβίδα εξαέρωσης ∆οχείο διαστολής

Μετατροπέας πίεσης Εξαγωγή - Ø 1/2”

∆ιπλός αισθητήρας (ασφαλείας + θέρμανσης)

Συσκευή ανάκτησης καυσαερίων

4.2 Υδραυλικό κύκλωμα

εικ. 49 - Υδραυλικό κύκλωμα

Απώλεια φορτίου/Μανομετρικό ύψος κυκλοφορητών - Μανομετρικό ύψος κυκλοφορητή με ρύθμιση «σταθερής ταχύτητας». εικ.50

Απώλεια φορτίου λέβητα

1 - 2 - 3Ταχύτητα κυκλοφορητή

- Μανομετρικό ύψος κυκλοφορητή με ρύθμιση «αναλογικού μανομετρικού ύψους. εικ.51

Απώλεια φορτίου λέβητα

cod. 3541Q464 - Rev. 00 - 12/2021

4.4 Πίνακας τεχνικών στοιχείων

Στοιχείο Μονάδα ATLAS D ECO 34 COND UNIT ATLAS D ECO 45 COND UNIT Αριθμός στοιχείων αρ.3 4 Μέγιστη θερμική παροχή kW 33.0 43.5 (Q) Ελάχιστη θερμική παροχή kW 16.3 30.9 (Q) Μέγιστη θερμική ισχύς θέρμανσης (80/60) kW 32 42 (P) Ελάχιστη θερμική ισχύς θέρμανσης (80/60) kW 16 30 (P) Μέγιστη θερμική ισχύς θέρμανσης (50/30) kW 33.8 44.5 (P) Ελάχιστη θερμική ισχύς θέρμανσης (50/30) kW 17.0 31.7 (P) Απόδοση Pmax (80-60°C) % 97.2 96.6 Απόδοση Pmin (80-60°C) % 97.8 97.3 Απόδοση Pmax (50-30°C) % 102.6 102.3 Απόδοση Pmin (50-30°C) % 103.7 102.8 Απόδοση 30% % 103.5 102.8 Μέγιστη πίεση λειτουργίας θέρμανσης bar 3 3 (PMS) Ελάχιστη πίεση λειτουργίας θέρμανσης bar 0.8 0.8 Μέγιστη θερμοκρασία θέρμανσης °C 100 100 (tmax) Χωρητικότητα νερού θέρμανσης λίτρα 21 26 Χωρητικότητα δοχείου διαστολής θέρμανσης λίτρα 10 10 Πίεση προπλήρωσης δοχείου διαστολής θέρμανσης bar 1 1 Βαθμός προστασίας IP X0D X0D Τάση τροφοδοσίας V/Hz 230/50 230/50 Απορροφούμενη ηλεκτρική ισχύς W 224 228 Βάρος εν κενώ kg 177 216 Μήκος θαλάμου καύσης mm 350 450 ∆ιάμετρος θαλάμου καύσης mm 300 300 Απώλεια φορτίου πλευράς καυσαερίων mbar 0.12 0.18 ȴɸʄʏʀʉ ʋʌʉʁʊʆʏʉʎ ErP

cod. 3541Q464 - Rev. 00 - 12/20214.5 Ηλεκτρολογικό διάγραμμα εικ. 52 - Ηλεκτρικό σχεδιάγραμμα

Κυκλοφορητής θέρμανσης

Ανιχνευτής θερμοκρασίας νερού οικιακής χρήσης (προαιρετικά)

Θερμοστάτης χώρου (προαιρετικός)

Βαλβίδα εκτροπής (προαιρετικά)

• Με τροφοδοσία (230 Vac) = Θέση θέρμανσης

• Χωρίς τροφοδοσία = Θέση νερού οικιακής χρήσης

Εξωτερικός ανιχνευτής (προαιρετικά)

Τηλεχειριστήριο με χρονοδιακόπτη (προαιρετικά)

∆ιπλός αισθητήρας (ασφαλείας + θέρμανσης)

Μετασχηματιστής έναυσης Προθερμαντήρας Φωτοαντίσταση Κινητήρας καυστήρα Ηλεκτρομαγνητική βαλβίδα DBM06H T° T°
