GEBRUIKSAANWIJZING Atlas D Eco Cond Unit FERROLI

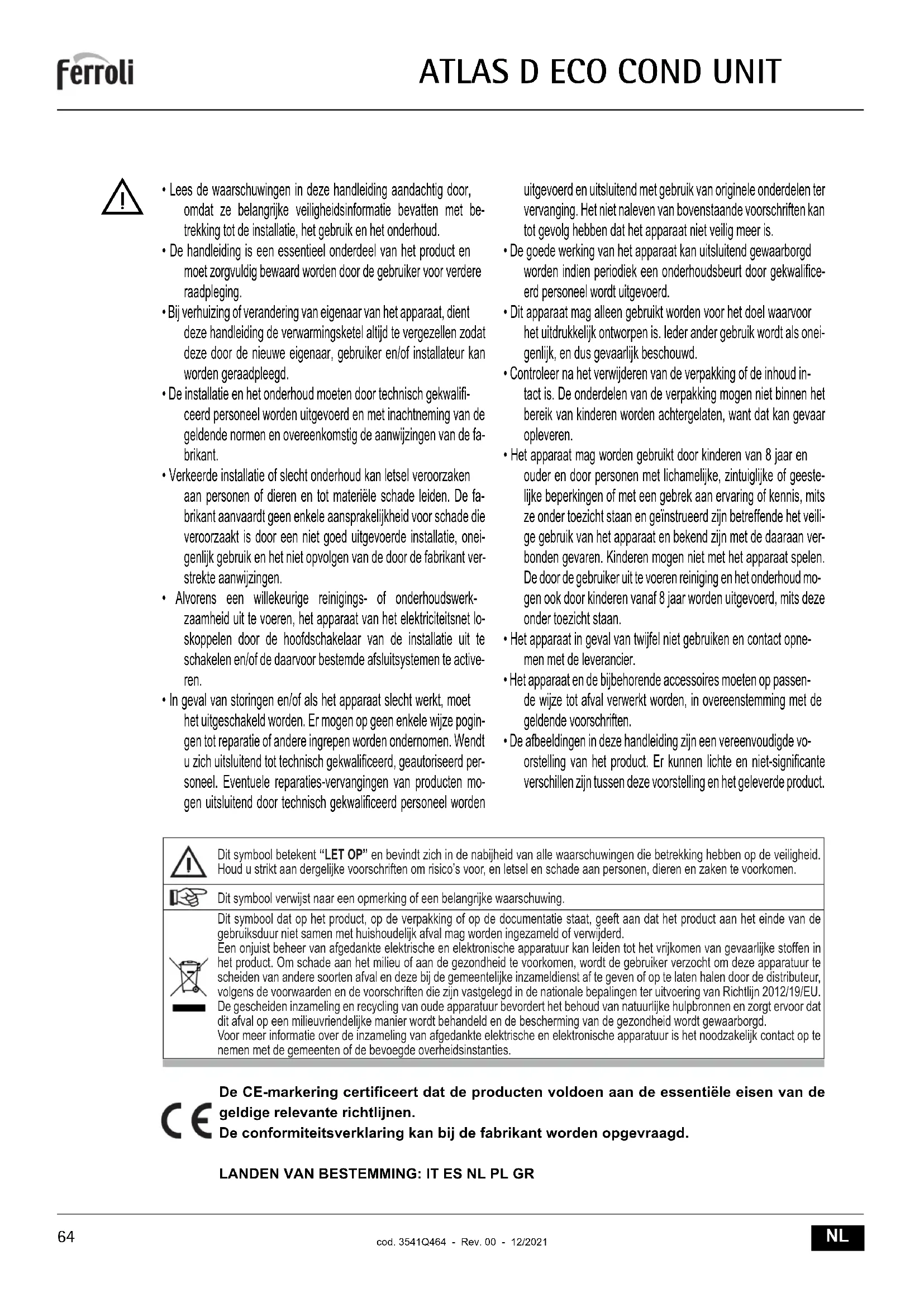

• Lees de waarschuwingen in deze handleiding aandachtig door, sondern ze belangrijke veiligneidsinformatie bevatten met betrekking tot de installmentie, het gebruik en het onderhoud.
• De handleiding is een essentieel onderdeel van het product en moet zorgvuldig bewaard worden door de gebruiker voor verdere raadpleging.
  Bij verhuizing of verandering van eigenaar van het apparaat, dient deze handleiding de verwarmingsketel altijd te vergezellen zatat deze door de nieuwe eigenaar, gebruiker en/of installeur kan worden geraadpleegd.
• De installment en het onderhoud要去en door technisch gekwalificiered personeel worden uitgevoerd en met inachtneming van de geldende normen en overeenkomstig de aanwijzingen van de fabrikant.
• Verkeerde installmentie slecht onderhoud kan letsel veroorzaken aan Personen of dieren en tot materielle schade leiden. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die veroorzaakt is door een Niet goed uitgevoerde installmentie, oneigenlijk gebruik en het Niet opvolgen van de door de fabrikant verstrekte aanwijzingen.
• Alvorens een willekeurige reinigings- of onderhoudswerkzaamheid uit te voeren, het apparaat van het elektriciteitsnet loskoppelen door de hoofdschakelaar van de installmente uit te schakelen en/of de waarvoor bestemde aflsuitsystemen te activeren.
  In geval van storingen en/of als het apparaat slecht werk, moet het uitgeschakeld worden. Er mogen op geen enkele wijze pogingen tot reparatie of andere ingrepen worden ondernomen. Wendt u zich uitsluitend tot technisch gekwalificeerd, geauthoriseerd personeel. Eventuele reparations-ervangingen van producten mogen uitsluitend door technisch gekwalificeerd personeel worden

uitgevoerd en uitsluitend met gebruik van originele onderdelen ter verranging. Het Niet naleven van bovenstaande voorschriften kan tot gevolg hebben dat het apparaat Niet veilig meer is.

• De goede werkung van het apparaat kan uitsluitend gewaarborgd worden indien periodiek een onderhoudsbeurt door gekwalificeerd personeel worden UITgevoerd.
• Dit apparaat mag alleen gebruikt worden voor het doel waarvoort het uitdrukkelijk ontworpen is. Ieder ander gebruik worden als onei-genlijk, en dus gevaarlijk beschouwd.
• Controller na het verwijderen van de verpakking of de inhoud intact is. De onderdelen van de verpakking mogen Niet binnen het bereik van kinderen worden achtergelaten, want dat kan gevaar opleveren.
• Het apparaat mag worden gebruikt door kinderen van 8JAen ouder en door personen met lichamelijke, zintuiglijke of geestelijke beperkingen of met een gebrek aan ervaring of kennis, mits ze onder toezicht staan en geinstrueerd+zijn betreffende het veilige gebruik van het apparaat enbekend+zijn met de.daaraan verbonden gesvaren. Kinderen mogen Niet met het apparaat spelen. De door de gebruiker uit te voeren reiniging en het onderhoud moGEN ook door kinderen vanaf 8JAar woden uitgevoerd, mits deze onder toezicht staan.
• Het apparaat in geval van twijfel Niet gebruiken en contact opnemen met de leverancier.
• Het apparaat en de bijbehorende accessoires要去 passende wijze tot afval verwerkt worden, in overeenstemming met de geldende voorschriften.
• De afbeelden in deze handleiding zijn een vereenvoudigde voorstellung van het product. Er können lichte en nicht-significante verschillen�zijtussen deze voorstellung en het geleverde product.

Dit symbool betekent "LET OP" en bevindt zich in de nabijheid van alle waarschuingen die betrekking hebben op de veiligheid. Houd u strikt aan dergelijkke voorschriften om risico's voor, en letsel en schade aan Personen, deren en zaken te voorkomen.

Dit symbol verwijst maar een opmerking of een belangrijke waarschuwing.

Dit symbool dat op het product, op de verpakking of op de documentatie staat, geeft aan dat het product aan het einde van de gebruidsduur Niet samen met huishoudelijk afval mag worden ingezameld of verwijderd. Een onjuist beheer van afgedankte elektrische en elektronische apparatuur kan leiden tot het vrijkomen van gevaarlijke stoffen in het product. Om schade aan het milieu of aan de gezondheid te voorkomen, wordt de gebruiker verzocht om deze apparatuur te scheiden van andere soorten afval en deze bij de gemeentelijke inzameldienst af te given of op te laten halen door de distributeur, volgens de voorwaarden en de voorschriften die zich vastgelegd in de nationale bepalingen ter uitvoering van Richtlijn 2012/19/EU. De geschieren inzameling en recycing van oude apparatuur bevordert het behoud van natuurlijke hulpbronnen en zorgt ervoor dat dit afval op een milieuvriendelijk manier worden behandeld en de bescherming van de gezondheid worden gewaarborgd.

Voor meer informatie over de inzameling van afgedankte elektrische en elektronische apparatusur is hetoodzakelijk contact op te nemen met de gemeenten of de bevoegde overheidsinstanties.

De CE-markering certificiert dat de producten voldoen aan de essentièle eisen van de geldige relevante richtlijnen.

De conformiteitsverklaring kan bij de fabrikant worden opgevraagd.

LANDEN VAN BESTEMMING: IT ES NL PL GR

1. GEBRUKSAANWIJZING

1.1 Presentatle

Beste klant.

Wij danken u dat uw keus is gezallen op FERROLI, een ketel volgens geavanceerd concept en vooruitstrevende technologie, een uiterst betrouwbare constructie van hoostaande kwaliteit. Wij verzoeken u deze handleiding aandachtig door te lezen, want er staan belangrijke veiligheidsvoorschriften in vermeld omtrent installment, gebruik en onderhoud.

ATLAS DECO COND UNIT is een condenserende hoge-rendements verwarmingsketeel voor verwarming en levering van sanilair warm water (optioneel), ulgerust met een op olie werkende blaasbrander, volledig ondergedompelse verbrandingskamer en rookwarmtereucuperator van keramiek. De verwarmingsketel bestaat uit gietijzeren elementen, met dubbelkegelvormige en stalen trekstangassemblage. Het controlysystemein werk met een microprocessor met digitale interface, met geavanceerde functies voor warmtereregeling.

Op de verwarmingsketel kan een externe boiler voor sanitair warm water (optie) aangesloten worden. Alle functies in deze handleiding, die betrekking hebben op de productie van sanitair warm water, zijn alleen actief als er een optionele boiler is aangesloten, zoals aangegeven op gez.2.3

1 = Toets verlagen ingestelde temperatuur warm sanitair water
2 = Toets verhogen ingestelde temperatuur warm sanitair water
3 = Toets verlagen ingestelde temperatuur verwarmingsinstallatie
4= Toets verhogen ingestelde temperatuur verwarmingsinstallatie
5= Display
6 = Keuzetoets modus Zomer/Winter
7 = Keuzetoets modus Economy / Comfort
8= Resettoets
9 = Toets in-/uitschakelen apparaat
10 = Toets menu "Weersafhankelijke Temperatuur"
11 = Aanduiding ingestelde temperatuur warm sanitair water bereikt
12 = Symbool warm sanitair water
13 = Aanduiding sanitaire werking
14 = Instelling/ temperatuur uitgang warm sanitair water
15 = Aanduiding modus Eco (Economy) of Comfort
16 = Temperatuur externe sensor ( externe sonde optioneel)
17 = Verschijnt wanner de externe Sonde of de Klokthermostaat met Afstandsbediening aangesloten is (beide optioneel)
18 = Omgevingstemperatuur (met optionele Klokthermostaat met Afstandsbedie- ning)
19 = Aanduiding brander ingeschakeld
20 = Aanduiding antivrieswerking
21 = Aanduiding druk verwarmingsinstallatie
22 = Aanduiding Storing
23 = Instelling / temperatuur drukzijde verwarming
24 = Symbol warming
25 = Aanduiding werking verwarming
26 = Aanduiding ingestelde temperatuur drukzijde verwarming bereikt
27 = Aanduiding modus Zomer

Aanduiding tijdens werking

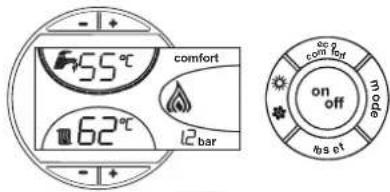

Verwarming

Het verzoek om verwarming (door de Omgevingsthermostat of de Timerafstandsbediening) worden aangeven met knipperen van de warme lucht boven de radiator (detail 24 en 25 - fig. 1).

fig. 1De streepjes die de verwarmingsgraad aangeven (detail 26 - ) gaan branden naarmate de temperatuur van de verwarmingssensor de ingestelde waarde zichter benadert.

fig.2

Het verzoek om sanitair water (haar aanleiding van gebruik van warm sanitizer water) worden aangegeven met knipperen van het warm water onder de kraan (detail 12 en 13 - fig. 1). Controller de functie Comfort geactiveerd is(detail 15 - fig. 1)

De streepjes die de temperatuur van het sanitaire water aangeven (detail 11 - fig. 1) gaan branden naarmate de temperatuur van de sensor van het sanitaire water de ingestelde waarde dichtter benadert.

fig. 3

De gebruiker kan het verwarmen/op temperatuur honden van de boiler uitschaken. Als hij uitgeschakeld worden, za er geen sanitair warm water worden afgegeven.

Wannerverwarming van de boiler actief is (standaard ingesteld) worden op het display het symbool COMFORT (detail 15 - fig. 1) geactiveerd; wannerze is uitgeschakeld is op het display het symbool ECO (detail 15 - fig. 1) geactiveerd

De gebruiker kan de boiler uitschakelen (modus ECO) door te drukken op de toets eco/ comfort (detail 7 - fig. 1). Druk nogmaals op de toetseco/comfort (detail 7 - fig. 1) om de modus COMFORT te activeren.

1.3 In- en uitschakelen

Ketel zonder stroomvoeding

fig. 4 - Ketel zonder stroomvoeding

Wanner de stroomvoeding en/of gastoevoer van het apparaat wordt onderbroken functioeert het antivriessystemen Niet. Voor lange pauzes tijdens de winterperiode is het raadzaam, om vorstschade te voorkomen, al het water in de verwarmingsketel, het sanitaire water en het water in de installmente af te tappen; of alleen het sanitaire water af te tappen en een speciaal antivriesmiddel in de verwarmingsinstallatie te doen, in overeenstemming gez. 2.3met hetgeen vermeld staat in.

Aanzetten verwarmingsketel

Maak de brandstofkleppen open.
- Schakel de stroom maar het apparaat in.

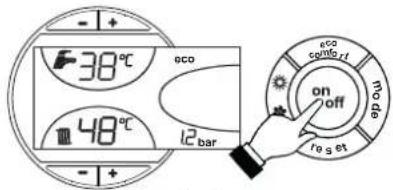

fig. 5 - Aanzetten verwarmingsketel

• De volgende 120 seconden worden "FH"weergeveen in het bovenste deel van het display om aan te geven dat de ontluchtingscylus van het verwarmingssysteme bezig is.
• Gedurette de première 5 seconden verschijnt in het onderste deel van het display ook de softwareversie van de kaart.
• Wanner de melding FH niel meer zichbhaar is, is de verwarmingsketel gereed om automatisch te starten telkens wanner er sanitair warm water worden gebruikt of wannerde omgevengsthermostat hieroram vraagt.

Wanner de verwarmingsketel word uitgezet, worden de elektronische kaart nog van stroom voorzien.

De sanitaire en verwarmingswerking is nicht meer actief. Het antivirusiessystem blijft actief.

Druk nogmaals 1 seconde op de toets on/off (detail 9 fig. 1) om de ketel waar aan te zetten.

fig.7

De verwarmingsketel is onmiddelijk gereed om te functioneren telkens wanner er warm sanitair water worden gebruikt of de omgeveingsthermostat hierom vraagt.

1.4 Installingen

Omschakelen Zomer/Winter

Druk 1 seconde op de toets zomer/winter (detail 6 - fig. 1).

fig.8

Op het display wordt het symbol Zomer (detail 27 - fig. 1) actief: de verwarmingsketel levert uitsluitend warm water. Het antivirusiesystem blijft actief.

Druk wee 1 seconde op de toets zomer/winter (detail 6 - fig. 1) om de modus Zomer te deactiveren.

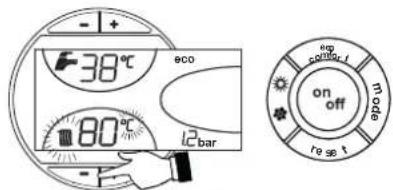

Regeling van verwarmingstemperatuur

Bedien de verwarmingstoetsen (detail 3 en 4 - fig. 1) om de temperatuur te varieren van minimaal 30^ tot maximaal 80^ .

Wij raden u in elk geval aan de verwarmingsketel Niet onder de 45^ te latenten werken.

fig.9

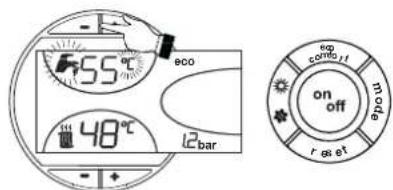

Regeling van temperatuur sanitair water

Bedien de toetsen voor sanitair water fig. 1 (detail 1 en 2 - ) om de temperatuur te varieren van minimaal 10^ tot maximaal 65^ .

fig. 10

Regeling van de omgevingstemperatuur (met optionele omgevingsthermostat)

Stel met behulp van de omgevingssthemostaat de voor de vertrekken gewenste temperatuur in. Als er geen omgevingsthermostat aanwezig is zorgt de verwarmingsketelervoordat het systeme op de ingestelde setpoint-temperatuar aan de drukzijde van de installment gehonden worden.

Regeling van de omgevingstemperatuur (met optionele timerafstandsbediening)

Stel met behulp van de timerafstandsbediening de gewenste temperatuur voor de vertrekken in. De verwarmingskete stelt de temperatuur van het water in de instalatie af op grond van de gewenste omgeveingstematerpuar. Voor wat de werkig met timerafstandsbediening betreft, worden verwezenaar de betreffende gebruikershandleidig.

Weersafhankelijke temperatuur

Wanneer de exter temperatuursonde (optioneel) worden geinstalleerd, worden op het disply van het bedieningspaneel (detail 5 - fig. 1) de werkelijkke, door de sonde gemeten buitentemperatuur weergevegen. Het regelsysteme van de verwarmingsketel werk met "Weersafhankelijkke Temperatuur". In deze modus worden de temperatuur van de verwarmingsinstallatie gereguleerd overeenkomstig de externe weersomstandigheden, zodat gedurende heel heuteaar verhoogd comfort en energiebesparing worden gegarandeerd. Namelijk bij toename van de buitentemperatuur worden dit uitgangstermuatuur van de installmente volgens een vastgestelde "compensatiecurve" verlaagd.

Bij regeling met Weersafhankelijke temperatuur wordt de temperatuur die ingesteld is met de verwarmingstoetsen (deta 3 en4 - fig. 1) de maximum uitgangstempe

ratuur van de installment. Aanbevolen worden om de maximumwaarde in te stellen, zDat het systeme bij het regelen gebruik kan makeen van het gehele functioneringsbereik.

De verwarmingsketel要去ijdens de installmentfase door gekwalificeerd personeel worden afgesteld. Ter verhoging van het comfort kan de gebruiker beschter ook eenige aanpassingen programmeren.

Compensatiecurve en verplaatsen van curven

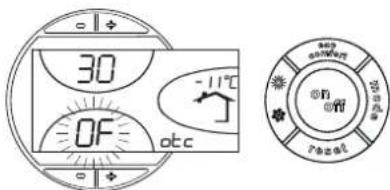

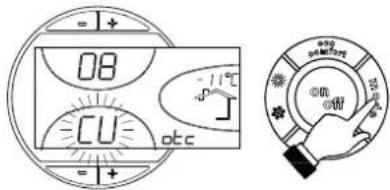

Door eenmaal op de toets mode (detail 10 - fig. 1) te drukken worden de huidige compensatiecurve (fig. 11) afgebeeld en kan ze gewijzigd worden met de toetsen sanitair water (detail 1 en 2 - fig. 1).

Stel de gewenste curve in van 1 - 10 op grund van het kenmerk (fig. 13).

Wanner de curve op 0 wordt ingesteld, is de weersafhankelijke temperatuur Niet geactveerd.

fig.11 - Kromming stocklijn

Door de drukken op de verwarmingstoetsen (detail 3 en 4 - fig. 1) worden toegang verzrengen tot parallela verplaatsing van de curven (fig. 14), die gewijzigd kan worden met de toeelsen sanitair water(detail 1 en 2 - fig. 1).

fig. 12 - Parallel verplaatsen van de curven

Druk nogmaals op de toets mode (detail 10 - fig. 1) om de modus voor afstellen van parallelle verplaatsing van de curven af te sluiten.

Als de omgevingtemperatuur lager blijkt dan de gewenste waarde worden aanbevolen een hogere curve in te stellen en omgekeerd. Verhoog of verlaag de curve met eeneindhoven er verifierie daarna de omgevingtemperatuur.

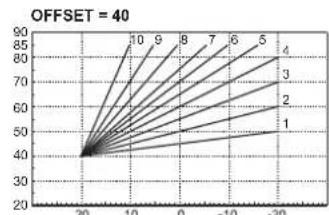

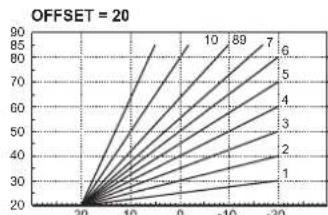

fig. 13 - Compensatiecurven

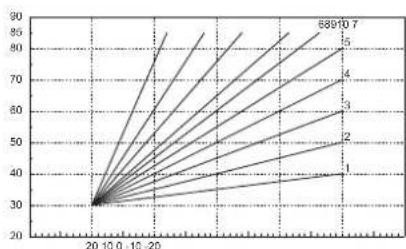

fig. 14 - Voorbeeld van parallelle verplaatsing van de compensatiecurven

Regeling vanaf de timerafstandsbediening

tabella 1Is de verwarmingsketel aangesloten op een Timerafstandsbediening (optioneel), dan worden de bovengenoemde astellenen uitgevoerd volgens hetgen vermeld staat in . Bovendien worden op het display van het bedieningspaneel (detail 5 - fig. 1) de actuèle, door de Timerafstandsbediening gemeten omgevingstemporatuur weergegeven.

Tabella. 1

Regeling van verwarmingsstemperaatur	Deze temperatuur kan zowel in het menu van de Timerafstandsbedieding afgesteld worden als op het bedieningspaneel van de verwarmingsketel.
Regeling van temperatuur sanitair water	Deze temperatuur kan zowel in het menu van de Timerafstandsbedieding afgesteld worden als op het bedieningspaneel van de verwarmingsketel.
Omschaken Zomer/Winter	De functie Zomer heelt voorrang op de eventuèle vraag om verwarming van de Timerafstandsbedieding.
Keuze Eco/Comfort	Bij uitschakeling van de functie Sanitair in het menu van de Timerafstandsbedieding gaat de verwarmingsketel overaar de modus Economy. In dit geval is toets 7 - fig. 1 op het bedieningspaneel van de verwarmingsketel uitzgeschakteld.
	Bij inschakeling van de functie Sanitair in het menu Timerafstandsbedieding gaat de verwarmingsketel overaar de modus Comfort. In dit geval kan met toets 7 - fig. 1 op het bedieningspaneel van de verwarmingsketel een van van de beuren fuchtes gekzen worden.
Weersafthankelijkke temperaatur	Zowel de Timerafstandsbedieding als de elektronische kaart van de ketel beheren de beuren de regeling met Weersafthankelijkke Temperatur: van dezoet is de Weersafthankelijkke Temperatur van de kaart van de verwarmingsketel prioritair.

Regeling hydraulische druk installmentie

De vuldruk bij een koude installmentie, weergegeven op het display, moet onceveeer 1,0 bar bedragen. Wanner de druk in de installmentie onder de minimumwaarden daalt, activeert de kaart van de verwarmingsketel storing F37 (fig. 15).

fig. 15 - Storing druk installmento onvoldoende

Wonneer de druk in de installmentie weehersteld is, activeert de verwarmingskeitel een onluchtingscylus van 120 seconden, hetgeen op het display met FH wordt weergevegen.

2. INSTALLATIE

2.1 Algemene regels

DE INSTALLATIE VAN DE VERWARMINGSKETEL MAG UITSLUITEND DOOR GESPECIALISEERD EN SPECIFIEK OPGELEID PERSONEEL WORDEN UITGEVOERD, MET INACHTNEMING VAN ALLE INSTRUCTIONS VAN DEZE TECHNISCHE HANDLEIDING, VAN DE BEPALINGEN VAN DE GELDenden WETGEVING, VAN DE VOORSCHRIFTEN VAN DE PLAATSELIJK EN LANDELIJK VAN KRACHICT ZIJNDE NORMEN, EN VOLGENS DE REGELS VAN GOEDE TECHNIEK.

2.2 Installatieplaats

De verwarmingsketel moet in een aparte ruimte geplaatst worden, met ventilatieopeningen aan buiten, in overeenstemming met de geldende voorschriften. Als er zich in dezelfde ruimte meerere branders of afzuiginstallaties bevinden die tegelijkertijd kunnen functioneren,要去 den ventilatieopeningen afmetingen haben die geschikt zijn voorgelijktijdige werkung van alle apparatuur. Erogens zich geen brandbare voorwerpen of materiailen in de ruimte bevinden of bijtende gassen, stoffen of vuichtige deeltjes die, aangezogen door de branderventilator, verstopping van de interne branderleidingen of van de verbrandingskop kannenveroorzaken. Het vertrek moet droog maar en mag net blootstaan aan regen, sneeuw of vorst.

Als het apparaat worden omsloten door meubels of als er meubels naast worden gemonteerd, moet er ruimte worden vrijgehoven voor demontage van de behuizing en om de normale onderhoudswerkzaamheden te konnen uitvoeren

2.3 Hydraulische aansluitingen

Aanwijzingen

Het thermisch vermogen van het apparaat moet vooraf worden vastgesteld door berekening van de warmtebehoefte van het gebouw volgens de geldende voorschriften. De instalatie moet uitergerustzemiet alle componenten, zodat ze correct en regelmatig kan werkten Het is raadzaam om tussen verwarmingsketel en verwarmingsinstallatie afsluitkleppen teplaaten waarmee de verwarmingsketel zo nodig van de instalatie geisoleerd kan worden

De afvoer van de veiligheidsklep moet worden verbonden met een trechter of een verzamelleiding, om te voorkomen dat er water over de vloer loopt als er overdruk in het verwarmingscircuit is. Indien dit Niet gebeurt en de afvoerklep ingrijpt waardoor de ruimte onder water loopt, kan de fabrikant van de verwarmingsketel Niet aansprakelijk worden gesteld.

Gebruik de leidingen van de hydraulische installaties nicht voor aarding van elektrische apparaten

Reinig, voordat u de installmentie verricht, alle leidingen van het systeme zorgvuldig om eventuele restmaterialien of vuil te verwijderen, die de goede werkung van het apparaat nadelig konnen beinvloeden.

Verricht de aansluitingen op de overeenkomstige aansluitpunten, zaals in de afbeelding van cap. 4 is weergegeven en volgens de op het apparaat aangebrachte symbolen

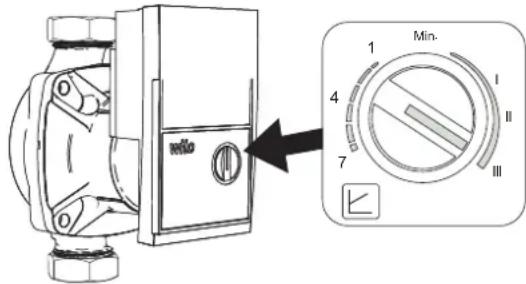

Hoog efficiente circulatiepomp

Instelling circulatiepomp met verwarmingsketel aangesloten op een externe boiler Voor een goede werkig van de verwarmingsketel ATLAS D ECO COND UNIT met verwarmingsketel aangesloten op een externe boiler, moet de snelheidskeuzeknop (zie fig. 16) op stand Ill gezet worden.

fig. 16

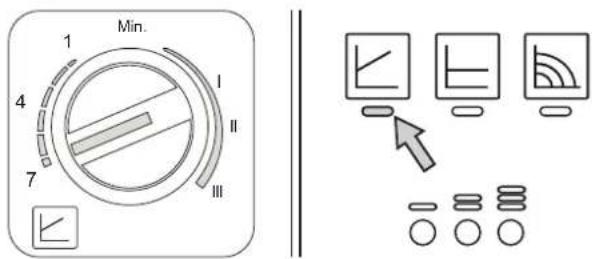

Installing circulatiepomp zonder aansluiting op een externe boiler

De fabrieksinstellung is geschickt voor alle installaties; het isECHter mogelijk om een andere werkingsstrategie in te stellen, op basis van de eigenschappen van de installmente.

Waarde Dpv
Proportionele prevaltie
fig.17

Waarde
Vaste slelheid
fig. 18

-Waarde Dp-v Proportionele prevaltie (fig.17)

De Prevalentie van de circulatiepomp zal automatisch beperkt worden bij die afname van het door de instalatie gevaagde debiet. Deze waarde blijkt optimaal voor Installations met radiatoren (2 zuiven of een enkele buis) en/ofthermostaatkleppen.

De sterke punten zijn de beperking van elektricitieitsverbruik bij de afname van de vraag van de installmente en de vermindering van het lawaai op radiatoren en/of thermostaatk-leppen. Het werkingsbereik loopt van minimum (1) tot maximum (7).

-Waarde Vaste snelheid (fig.18)

De circulatiepomp moduleert het eigien vermogen Niet. Het werkingsprincipe is dat van de tradionele circulatiepompen met 3 spelheden (met een beperking van het elektricieteitsverbruik ten opzichte waarvan). Het werkingsbereik loopt van spelheid 1 (I) tot spelheid 3 (III).

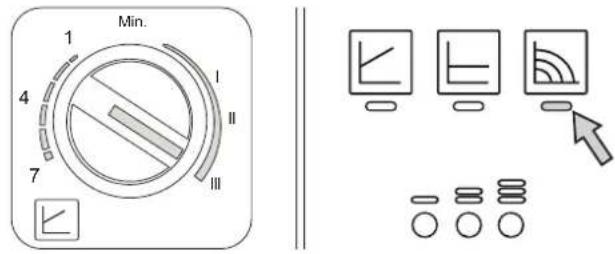

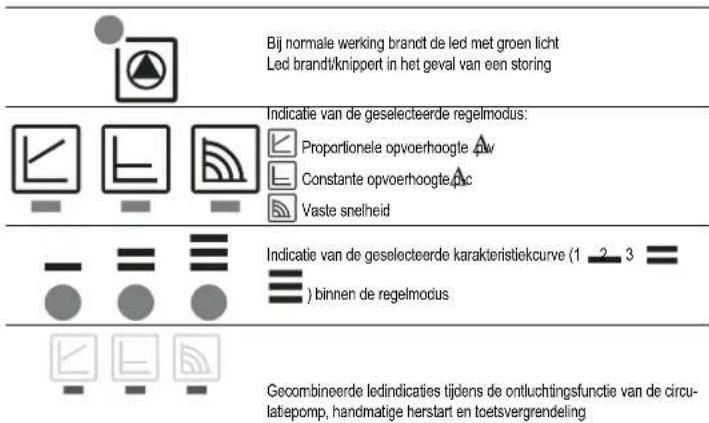

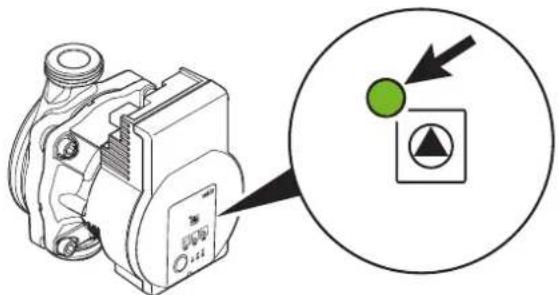

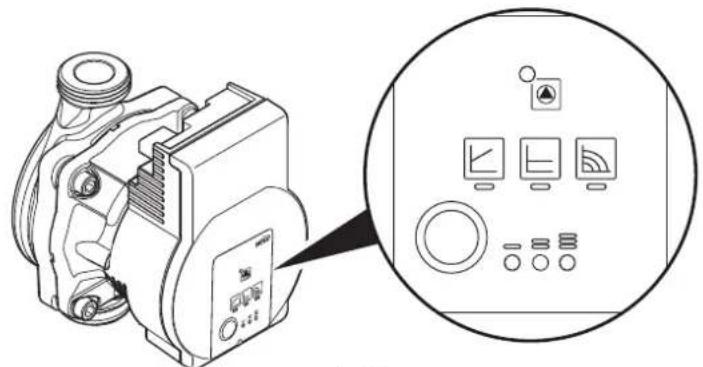

Hoogefficiente circulatiepomp (mod. PARA)

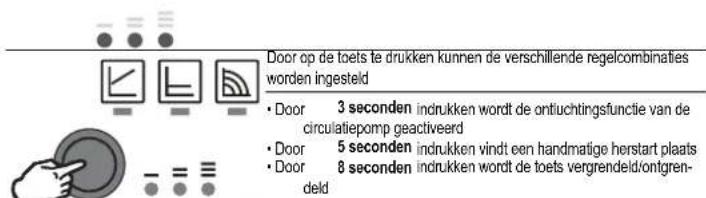

Bedieningstoetsen en signaleringsleds

fig. 19

Voor een goede uitkomst van de berekening "Warmtemeting" (zie deel 11 WARMTEMETERING (BOEKHOUDING), moe e circulatiepomp zich in ingesteld op de modus "Constant toerental" en op de stand om die regeling in te stellen, druk meerere keren op de knop "A" totdat de leds gaan branden die worden aangegeven op onderstaande afbeeling.

Er kan darüber een andere werkingsstrategie worden ingesteld, op basis van de eigenschappen van de installmentie.

-Installing Proportionele opvoerhoogte

De opvoerhoogte van de circulatiepomp za automatisch verminderd worden naargelang er minder debiet worden gesvaagdo door de installmentie.

De sterke punten zijn de beperking van elektricitieitsverbruik bij afname van de vraag van de installmenten verminderung van het lawaai. Het werkingsbereik loopt van minimum tot maximum.

-Installing A-c Constante opvoerhoogte

De opvoerhoogle van de circulatiepomp blijft constant, ook als het door de installmentie gevraagde debiet varieert.

-Installing Vaste snelheid

De circulatiepomp moduleert het eigien vermogen Niet. Het werkingsprincpe is dat van de tradionele circulatiepompen met 3 snugleden (met een beperking van het elektricieteitsverbruik aan opzichte waarvan). Het werkingsbereik loopt van snugheid 1 () tot snugheid 3

Kenmerken van het water van de installmentie

Bij een waterhardheidsgraad vaneer dan 25^ Fr (1^ = 10ppm CaCO3), is het noodzakelijk dat het water op passende wijze behandeld wordt om afzettingen in de verwarmingsketel te voorkomen. Na behandeling mag de hardeidsgraad Niet minder dan 15^ bedragen (DPR 236/88 betreffende gebruik van water bestemd voor consumptie). Behandeling van het water is onontbeerlijk bijuitgebreide installaties of bij freqente invoer van suppletiewater in de instalatie.

Indien er een waterontharder bij de inlaat van het koude water van de verwarmingsketel worden geinstalleerd, dient u erop te letten dat de hardheidsgraad Niet te laag worden waar de magnesiumanode van de boiler daardoor sneller anschteruit kan gaan.

Antivriessystem, antivrlesmildel, additieven en remmende stoffen

De verwarmingsketel is uitgerust met een antivriessystem, dat de ketel inschakelt in verwarmingsmodus wanneser de temperatuur van het toevoerwater onder de 6^ daalt. Het systeme functioneert Niet wanneser het apparat aan het stroom en/of gas wordt voorzien. Het gebruik van antivriesmidellen, additieven en remmende stoffen is, indien noodzakelijk, uitsluitend toegestaan indien de fabrikant van dergelijk vloeistof of additieven发展格局aat voor het feit dat lijn producten voor het betreffende doel geschikt zichen en geen schade verroorzaken aan de warmlewisselaar of aan overige componenten en/of materialen van verwarmingsketel en installmentie. Het is verboden antivriesmidden, additieven en remmende stoffen te gebruiken die bestemerd zijn voor algemene doeleinden en Niet specifiek bedoeld voor verwarmingsinstallaties en ongeschikt voor het materiaal waaruit verwarmingsketel en installmentie samengesteld zich.

Aansluten van een boller voor sanitair warm water

De elektronische kaart van het apparaat biédt de mogelijkheid voor het beheren van een externe boiler voor de productie van sanitair warm water. Maak de hydraulische aansluitingen volgens het schema fig. 21. Maak: de elektrische aansluitingen volgens het schakelschemapocap. 4.5. Het is noodzakelijk om een temperatuurvoeler te monterenFERROLI.

Volg onderstaande toegangsprocedure.

"Servicemenu"

U krijttoegang tot het Servicemenu op de kaart door gedurende 10 seconden de toets Reset in te drukken.

Door te drukken op de toeken Verwarming kunt u "IS", "In", "Hi" of "rE" kiezen. "IS" staat voor Menu Transparante Parameters, "In" staat voor Informatiemanu, "Hi" staat voor Historiymenu, "rE" staat voor Reset van het Historiymenu. Selecteer de "tS" en druk op de toets Reset.

De kaart is uitgerust met 20 transparante parameters die ook met de Afstandsbedienning (Servicemenu) können gewijzigd worden.

Door de toetsen Verwarming in te drukken, kan u door de lijst met parameters bladeren, respectievelijk in stigende of dalende volgorde. Om de waarde van een parameter te wijzigen, volstaat het de toetsen Sanitair in te drukken: de wijziging za automatisch worden opgeslagen.

Wijzig parameter P02 van het "Menu Transparante Parameters" in6.

Om terug te keren maar het Servicemenu volstaat het op de toets Reset te drukken. U kan het Servicemenu van de kaart verlaten door gedurende 10 seconden de toets Reset in te drukken.

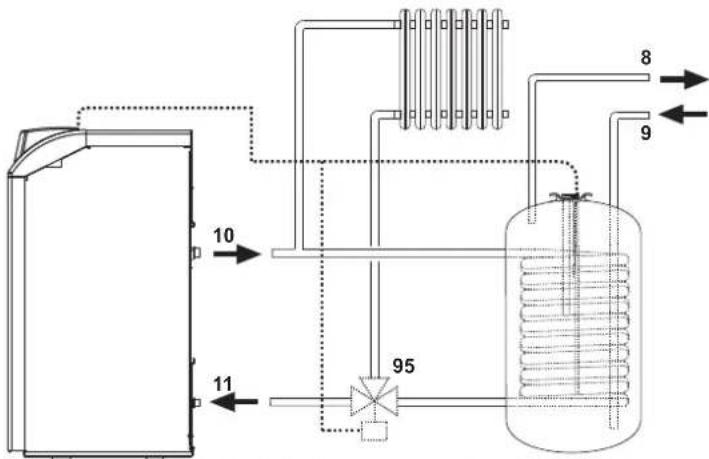

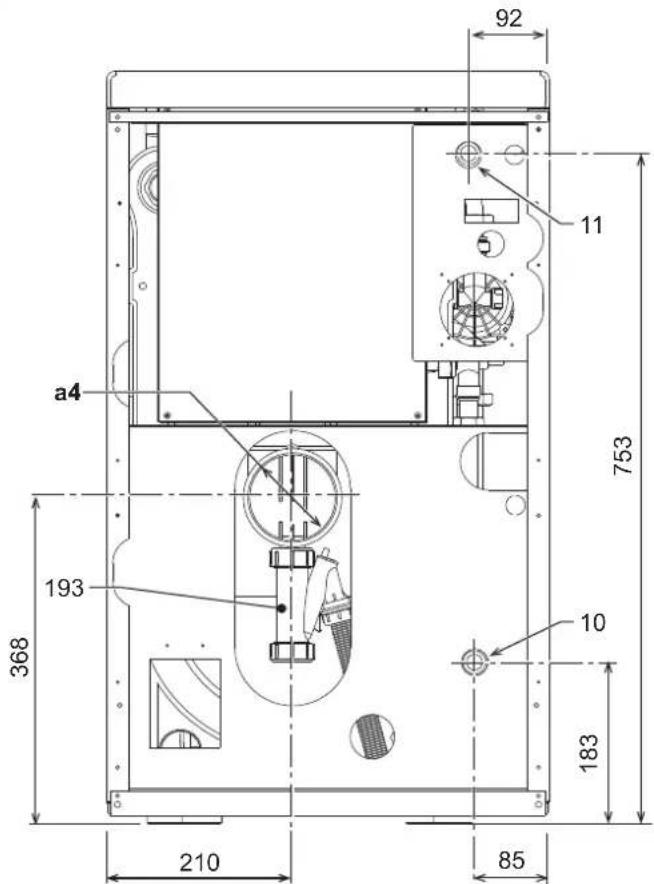

fig. 21 - Aansluitschemavoor een externe boiler

Legenda

8 Uitgang warm sanitair water
9 Ingang sanitair koud water
10 Toevoer installmentie
11 Retour installation
95 Driewegsklep - 2 draden met retourveer (niet meegeleverd)

2.4 Aansluiting van de brander

De brander is uilgerust met slangen en een filter voor aansluiting op de olietoevoerleiding. fig. 22Laat de slangen uit dechterwand steken en installer het filter zoals vermeld in.

fig.22-Installatie brandstofffilter

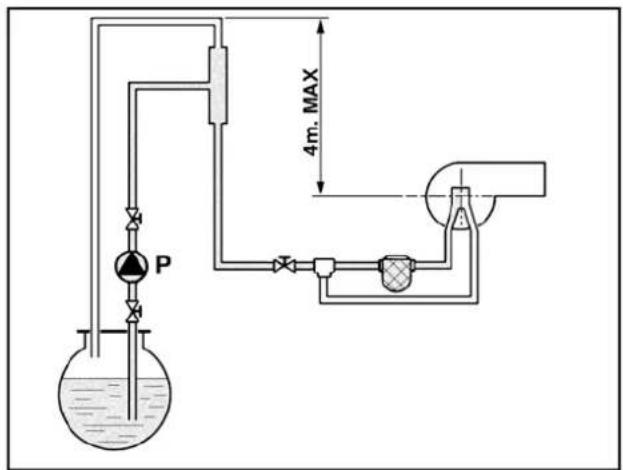

Het olietoevoercircuit moet tot stand gebracht worden volgens een van onderstaande schema's, waar bij de in de tabel weergegeven lenghte van de leidingen (LMAX) Niet overschroden mag worden.

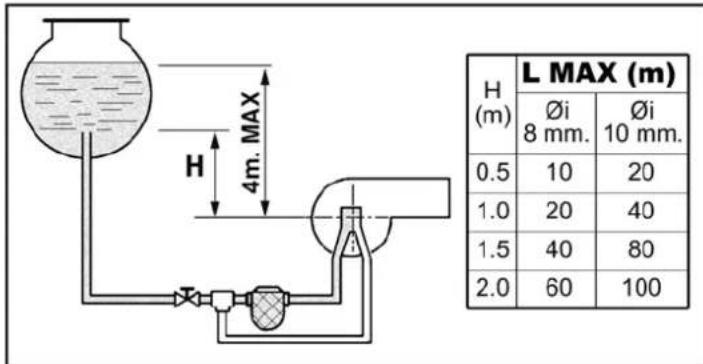

fig.23-Zwaartekrachtvoedig

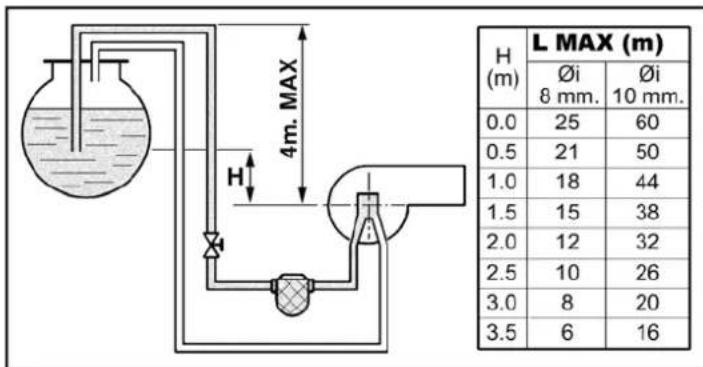

fig. 24 - Voedling door aanzuiging

fig.25 - Sifonvoeding

fig.26-Ringvoeding

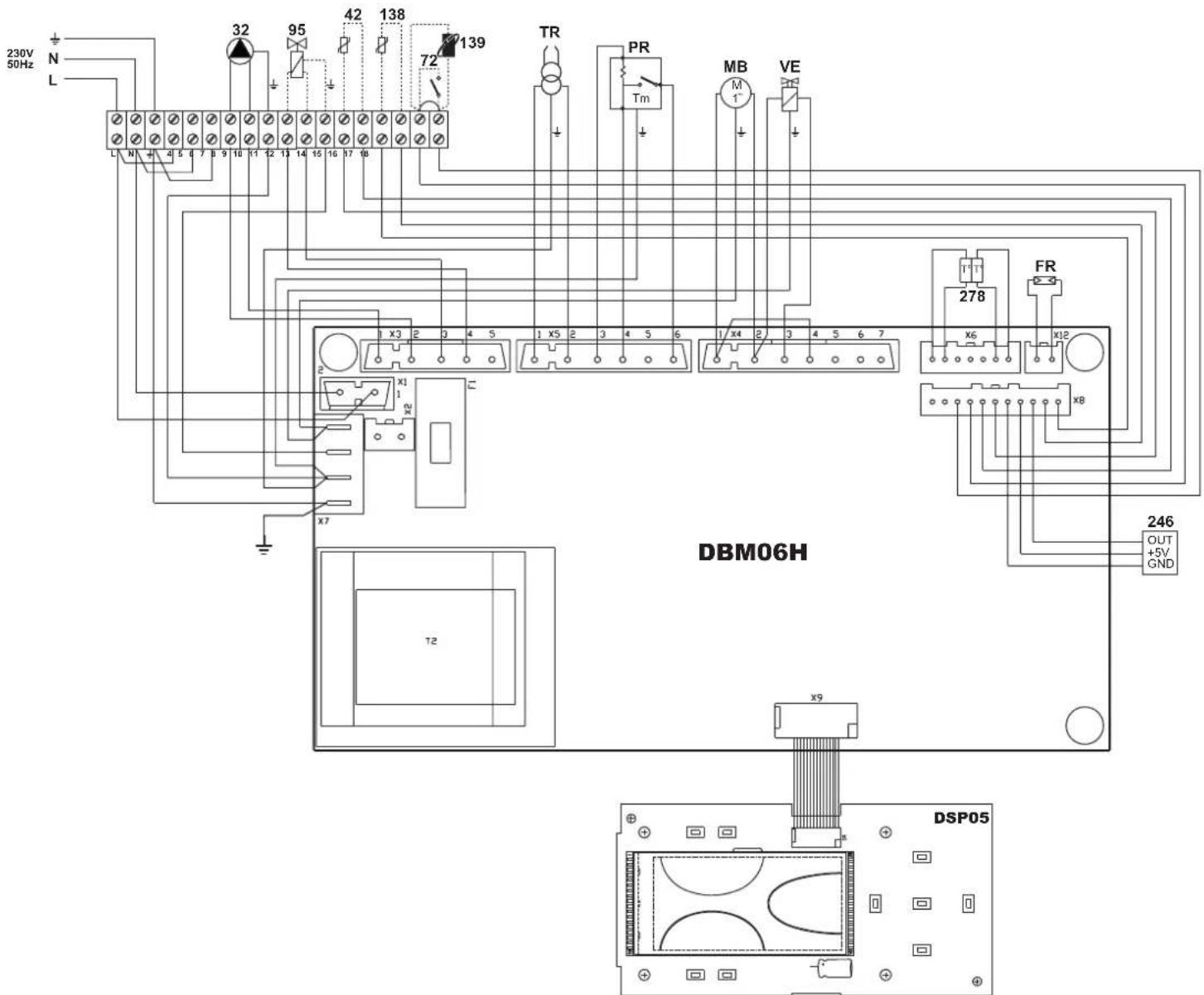

2.5 Elektrische aansluitingen

Aansluiting op het elektriciteitsnet

De elektrische verilgheit van het apparaat wordt alleen bereikt wonneer het correct geaard is, overeenkomstig de geldende veiligheidsnormen. Laat door een vakman controlleren of de a Harding efficien en afdoende is. De fabrikant is Niet aansprakelijk voor eventuele schade die ontstaat doordat de installmentie Niet geaard is. Laat bovendien controlleren of de elektrische installmentie geschikt is voor het maximumvermogen dat door het apparaat wordt opgenomen (dit staat vermeld op de typeplaat van de verwarmingsketel).

De verwarmingsketel is voorbedraad en voorzien van een kabel van het type "Y" zonder stekker, voor aansluiting op het elektricitieitsnet. De aansluitingen op het net moeten worden gerealiseerd met een vaste aansluiting, door middel van een tweepolige schakelaar met een openingCUSen de contacten van minstens 3mm er moeten zerkeringen van max. 3Aussen verwarmingsketel en lijn worden geplaatst. Het is belangrijk dat de poalriteiten (LIJN: bruine draad / NEUTRAAL: blauwe draad / AARDE: geel-groene draad) in zich worden genomen bij het aansluiten van de elektricitieitsleidig. Zorg er bij het installeren of verrangen van de voedingskabel voorDat de aardgeleider 2 cm langer is dan de andere.

De voedingskabel van het apparaat mag Niet door de gebruiker worden verrangen. Als de kabel beschadigd is, moet het apparaat worden uitgeschakeld en dient u zich voor verranging van de kabel uitsluitend tot gekwalificeerde vakmensen te wenden. Als de elektrische voedingskabel verrangen worden, mag uitsluitend een kabel "HAR H05 VV-F 3× 0,75mm2 worden gezruikt met een buitendiameter van maximaal 8mm

Omgevingsthermostat (optie)

LET OP: DE OMGEVINGSTHERMOSTAAT MOET SCHONE CONTACTEN HEBBEN. DOOR 230 V. AAN TE SLUITEN OP DE KLEMMEN VAN DE OMGEVINGSTHERMOSTAAT WORDT DE ELEKTRONISCHE KAART ONHERSTELBAAR BESCHADIGD.

Bij het aansluiten van timerafstandsbedieningen of timers, mag de voeding voor deze voorzieningen Niet van hun schakelcontacten worden genomen. De voeding ervan moetrechtstreeks door het net of door batterijen worden geleverd, afhankelijk van het type voorziening.

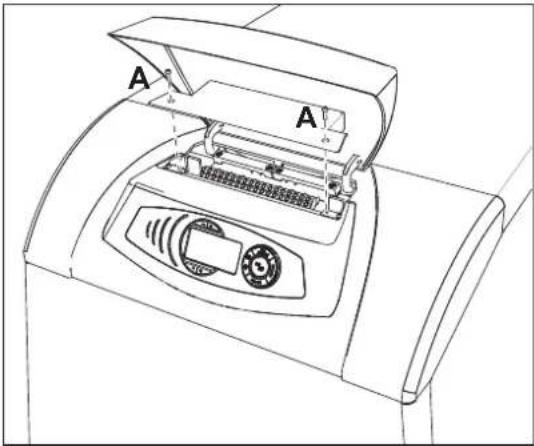

Toegang tot het elektrische klemmenbord

Draai beide schroeven "A" boven op het paneel los en verwijder het deurtje.

fig. 27 - Toegang tot het elektrische klemmenbord

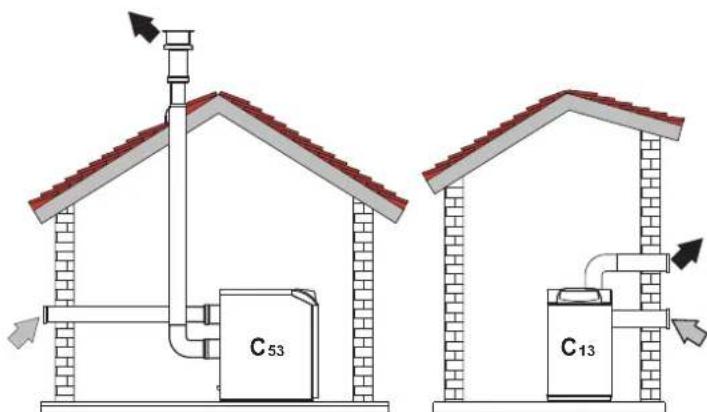

2.6 Aansluiting op het rookkanaal

Het apparatusaat moet aangesloten worden op een rookkanaal dat ontworpen en gebouwd is in overeenstemming van de geldende normen. De leiding tussen de ketel en het rookfvoerkanaal moet vervaardig zich van voor dit doel geschikt materiaal, dat wil zegen bestendig gegen te temperatuur en谈起 corrosie. Geadviseerd worden de afdichting van de verbindingspunten goed te onderhoven.

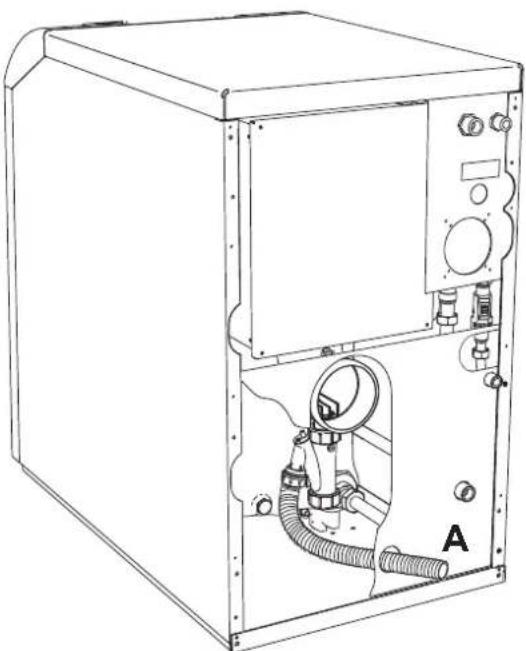

2.7 Afsluiting van condensafvoer

De condensafvoer van het apparaal moet aangesloten worden op een geschikt afvoernet. Houd rekening met de speifieke plaatselijke en landelijkke voerschriften inzake afvloeien van condenswater in het afvalwaternet. Het verdient aanbeveling om bij gebruik van ketels die nicht uitsluitend werken op olie met een laag zwavelgehalte (gehalte S < 50 ppm) te voorzijen in een systeem voor condensneutralisatie.

Sluit de condensafvoerleiding op de achterkant van de verwarmingsketel (detail A - fig. 28) aan op het condensneutralisatesystemen en op het afvalwaternet. De condensafvoerleidingen要去en zurbestendig zich en minstens 3^ maar de afvoer hellen, zonder vernauwingen of verstoppeningen.

BELANGRIJK. Alvorens het apparaat in werkking te stellen de sifon met water vullen.

LET OP: het apparaat mag nooit in werkig worden gesteld met lege sifon!

Controleer regelmatig of er water in de sifon staat.

fig.28-Condensafvoer

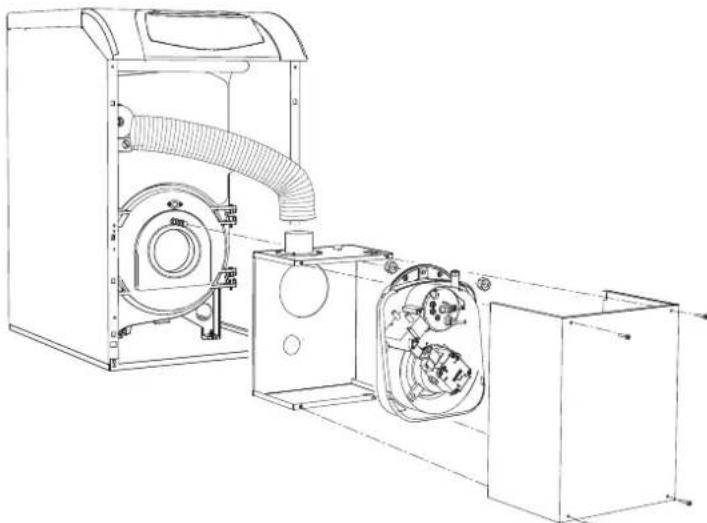

2.8 Ombouwen van de ketel met brander met gesloten verbrandingskamer (alleen uitvoering ATLAS DECO 34 COND UNIT)

LET OP: de hier aangegeven aansluiting met geschienen leidingen kan alleen worden uitgevoerd met de kit met gesloten verbrandingskamer.

Op aanvraag is een kit verkrijgbaar om de ketel met brander met gesloten kamer om te bouwen. Hiermee kan de voor de verbranding benodighe lucht rechtsreeks van buitenaf aangezogen worden.

Raadpleeg voor de installmentie de met de kit meegeleverde aanwijzingen.

fig. 29 - Kit ombouwen gesloten verbrandingskamer

Na installmentie van de kit worden het apparaat van het "type C" met geslioten verbrandingskamer en geforceerde trek. De lucktingang en de rookgasuitgang moeten verbonden worden met een van de afvoer-/aanzuiqsystemen die hierna staan aangegeven. Het apparaat is goedgekeurd om te werken met alle in deze handleiding vermelde soorten Cxy schoorstenen. Het is darüber maybe configurties nadrukkelijk beperkt zichn of Niet发展格局 op grond van welgeveing, normen of plaatselijke verordeningen. Voordat u overgaat tot de installatione dettreffende voorschriften zorgvuldig controeren en naleven. Houd u bovendien aan de regels met betrekking tot de plaatsing van de terminals aan de wand en/of het dak en de minimumaufstanden tot ramen, wanden, ventilatie-openingen, enz.

Gebruik uitsluitend ledingen van roestvrij staal, geschikt voor gebruik met condensatieketels op slookolie.

Aansluiten van gescheiden leidingen

fig. 30 - Aansluitvoorbeelden metAPEleldingen (Lucht = Rijk)

Voordat u overgaat tot de installment met behulp van de volgende, eenvoudige berekening, controlleren of de maximaal toegestane lenghte Niet wordt overschreten:

1. Bepaal het schema van het systeme met dubbele rookafvoer volledig, inclusief accessoires en uitgangsterinals.
2. Raadpleeg de tabella 3 en bepaal in m eq (equivalente meter) het verlies voor elke component, afhankelijk van deplaats van installmentie.
3. Controller of de totaalsom van het verlies minder is dan of gelijk aan de maximaal toelaatbare lenght in tabella 2.

Tabella.2 - Apane leidingen

	Aparte leidingen
Model ATLAS DECO 34 COND UNIT
Maximaal toegestane lenghte	25 m0q

Tabella.3-Accessoires

			Veries in \( m_{eq} \)
			Aanzuiglinglucht	RookafvoerVertical Horizontaal
Ø 80 LEIDING	BOCHT	0.5 m M/V 0,5
		1 m M/V 1,0
		2 m M/V 2,0
		45° V/V 1,2
		45° M/V 1,2
		90° V/V 2,0
		90° M/V 1,5
		90° M/V + Teststekker 1,5
	PIJPSTOMP	met teststekker 0,2
		voor condensafvoer -
	T-STUK	met condensafvoer -
	EINDSTUK	licht bij wand 2,0
		rook bij wand met windvanger	-
	SCHOORSTEEN	Luchtbrook in tweeën gesplitst 80/80	-
		Uitsluitend rookuiilaat Ø80	-
Ø 100	REDUCTIE	van Ø80 tot Ø100	0,0
		van Ø100 tot Ø80	1,5
	LEIDING	1 m M/V 0,4 0,4	0,8
	BOCHT	45° M/V 0,6 1,0
		90° M/V 0,8 1,3
	EINDSTUK	licht bij wand 1,5	-
		rook bij wand windvanger	-	3,0

3. SERVICE EN ONDERHOUD

Alle hieronder beschreiben werkzaamheden die afstellen, wijzigingen, inbedrijfstelling en onderhoud betreffen mogen uitsluitend worden uitgevoerd door gekwaliffeerd en hiervoor opgeleid personneel (dat voldoet aan de technisch-professionele vereisten op grond van de geldende voorschriftten), zoals het personeel van deplaatslijke technische klanlenservice.

FERROLI is geenszins aansprakelijk voor materiele schade en/of personlijk letsel, veeroorzaakt door ingrepen op het apparaat, uitgevoerd door onbeveogde en ondeskundige Personen.

3.1 Installingen

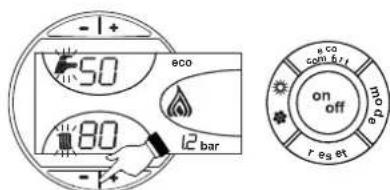

TEST modus inschakelen

Druk gelijktijdig op de toetsen verwarming (details 3 en 4 - fig. 1) gedurende 5 seconden om de TEST modus in te schaken. De verwarmingskel wird onafhankelijk van het verzoek van de installatione om sanit water ingeschakeld.

Op het display, gaan de symbolen verwarming (detail 24 - fig. 1) en sanitair water (detail 12 - fig. 1) knipperen.

fig. 31 - Functie TEST

Herhaal de procedure om de TEST-modus te deactiveren.

De TEST-modus wird in jeder geval automatisch na 15 minuten uitgeschakeld.

Afstellenbrander

De brander worden in de fabriek afgesteld. De brander kan op een ander vermogen ingesteld worden door in te grijpen op de pompdruk, de spreier en door afstelling van de kop en de luchttoevoer, zoals in de volgende paragrafen beschreiben is. Het gewijzigde vermogen dientECHTER binnen het nominale bedrijsveld van de ketel te liggen. Controleer na de afstelling, met een toestel voor verbrandingsanalyse, of het gehalte aan CO_2% in de rookgassenussen 11% en 12% Igt.

Tabel debiet oliesproeiers

In tabella 4 staat het oliedebiet vermeld (in kg/h) bij varieties van pomp- en sproeierduk.

NB - Onderstaande waarden dieren uitsluitend als leidraad, want er moet rekening worden gehonden met het feil dat het debiet van de spreioeerts ± 5% kan variieren. Bovendien neemt bij branders met voorverwarmer het brandstofdebiet af met onceveeer 10% .

Tabella. 4

		Pompdruk (bar)
SPROEIER G.P.H.	8	9	10	11	12	13	14
0,40	1,32	1,40	1,47	1,54	1,61	1,68	1,75
	15,66	16,60	17,43	18,26	19,09	19,92	20,75
0,50	1,57	1,65	1,73	1,81	1,89	1,97	2,05
	18,62	19,57	20,51	21,50	22,42	23,36	24,31

		Pompdruk (bar)
0,60	1,93	2,01	2,23	2,32	2,42	2,52	2,64
	22,89	23,83	26,44	27,51	28,70	29,88	31,31
0,65	2,12	2,25	2,40	2,63	2,74	2,80	2,91
	25,14	26,68	28,46	31,19	32,49	33,21	34,51
0,75	2,50	2,65	2,80	2,95	3,07	3,20	3,33
	29,65	31,43	33,21	34,99	36,41	37,95	39,49
0,85	2,92	3,10	3,27	3,45	3,60	3,75	3,90
	34,63	36,76	38,78	40,92	42,69	44,47	46,25
1,00	3,30	3,50	3,67	3,85	4,02	4,20
	39,13	41,51	43,52	45,66	47,67	48,72	51,95
Deblet bij uitgang van de spreiler in kg/h

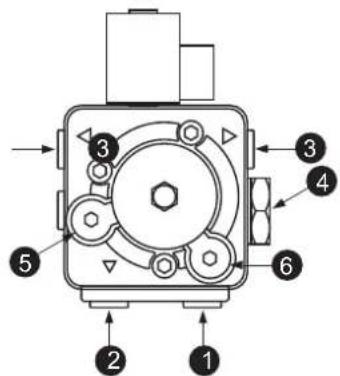

Regeling pompdruk

De pomp is in de fabriek reeds afgesteld op 12 bar. Gebruik voor de controle van de druk een manometer in oliebad. De druk kan worden ingesteld tussen 11 en 14 bar.

fig. 32- Pomp ITALPUMP

fig. 33-Pomp DANFOSS

1. Inlaat 01/4"
2. Retour 01/4
3. Toevoer diesel olie 01/8"
4. Regeling van de druk
5. Aansluiting manometer 1 / 8^
6. Aansluiting vacuummeter 01/8"

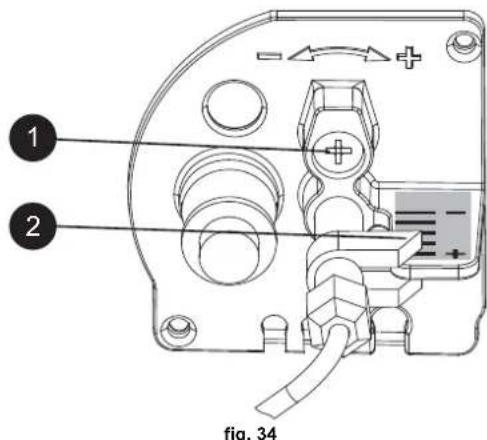

Regelling verbrandingskop

De kop worden afgesteld met de schroef 1 volgens de aanwijzingen in de index 2.

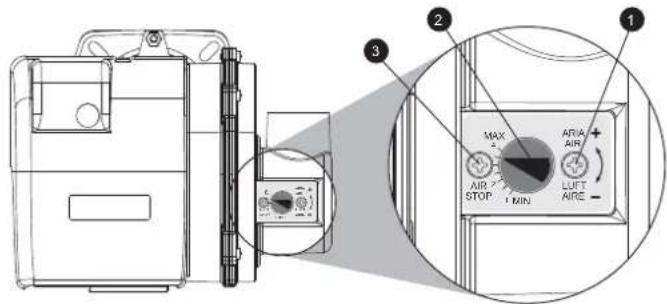

Regeling luchtschuif

Nadat de schroef 3 is losgedraaid met de schroef 1, worden de verbrandingslucht afge-steld volgens de aanwijzingen in de index 2. Blokker de schroef 3 na de afstelling.

fig. 35

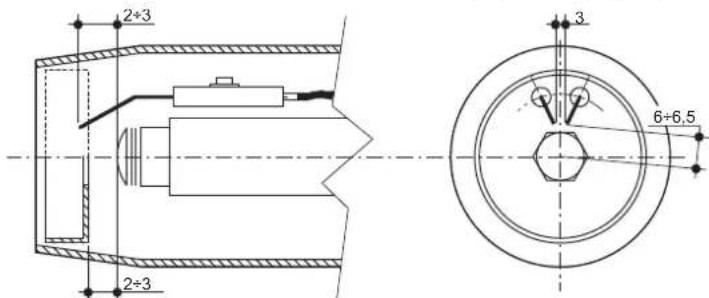

Plaats elektroden - deflector

Nadat de sproeier gemonteerd is, moet worden gecontroleerd of de elektronen de de deflector correct geplaatsst zijn volgens de hieronder aangegeven maten. Het is wenselijk de maten teikens opnieuw te controlleren nadat er een ingrep en de kop gepleegd is.

fig. 36-Plaats elektroden - deflector

3.2 Inwerkingstelling

Controles die uitgevoerd要去en worden bij de eerste ontsteking enaar aanleiding van alle onderhoudswerkzaamheden die afsluiting van de installaties met zich meebrengen, of na een ingrep op de veiligheidsinrichtingen of delen van de verwarmingsketel:

Alvorens de verwarmingsketel te ontsteken

Zet eventuele aflsuitkleppen tussen verwarmingsketel en installations open.
- Controller of het brandstofsystemeikdicht is.
- Controller of het expansievat goed voorbelast is
Vul de hydraulische installatie en zorg ervoorat de verwarmingsketel en de instal-. latie volledig ontlucht zich dor de ontluchtingsklep op de verwarmingsketel en de eventuèle ontluchtingskleppen op de installment te openen.
- Controller of er geen waterlekken in de installatione, die circuits van het sanitaire waer, de verbindingen of de verwarmingskeel zitlen.
- Controller of de elektrische installmentie goed is aangesloten en de aarding maar behoren is uitgevoerd.
- Controller of er zich in de buurt van de verwarmingsketel geen ontvlambare vloeistoffen de materialen bevinden.
- Monteer de manometer en de vacuummeter op de branderpomp (deze要去en worden verwijderd na de inwerkingstelling)
open de afsluiters lungs de olieleiding

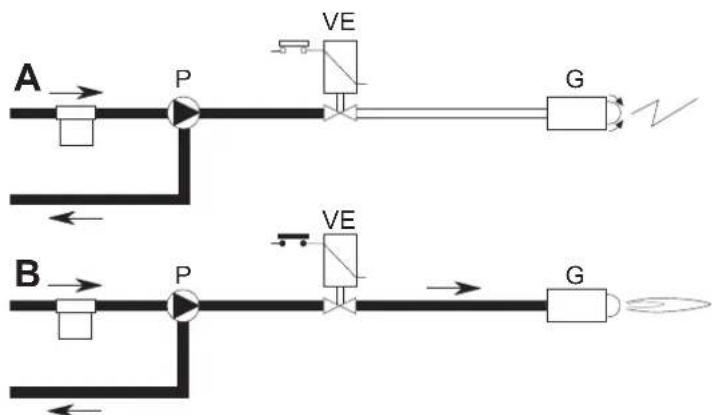

Aanzetten

fig.37-Aanzetten

A

Bij het sluiten van de thermostaatlijn begint de brandermotor samen met de pomp te draaien: alle aangezogen olie worden maar de retourleiding gestuurd. Tevens werken de branderventilator en de ontstekingstransformer, d.w.z. dat de volgende fasen plaatsvinden:

• voor-ventilatie van de vuurhaard.
• voorspoelen van een deel van het oliecircuit.
• voor-ontsteking, met ontladingussen de elektrodenpunten.

B

Na afloop van het voorspoelen opent de apparatuur de elektromagnetische klep: de olie bereikt de spreier, vanwaar hij zeer fijn verstoven maar buiten komt.

Het contact met de ontlading tussen de elektroden zorgt ervoor dat er een vlam ontslaal.

Tegelijkkertijd vangt de veiligheidstijd aan.

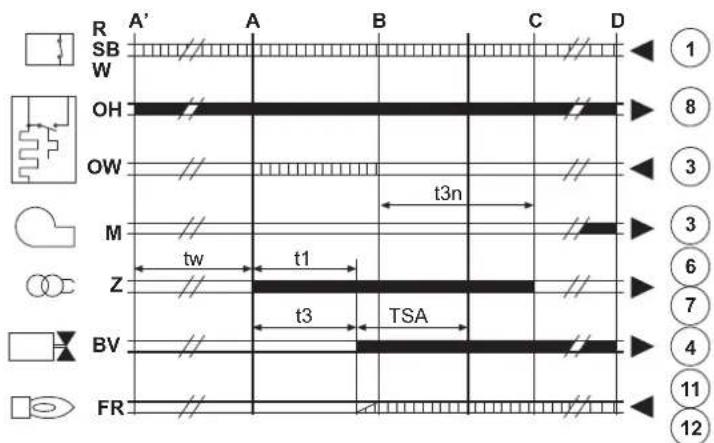

Cyclus van het apparaat

fig. 38 - Cyclus van het apparatus

R-SB-W Thermostaten/drukmeters

OH Olievoorverwarmer

OW Contact voor vrijgave werkinq

2 m Brandermotor

Z Ontstekingstransformerator

BV Magneteckle

FR Fotoweerstand

A Aanvang inschakelen met voorverwarmer

A Aanvang inschakelen zonder Voorverwarmer

B Vlam aanwezig

c Normale werking

H Stop afstelling (TA-TC)

Tijd voor-ventilatie

TSA Veiligheidstijd

t3 Tijd voorontsteking

t3n Tijd na-onsteking

tw Opstooktijd

Signalen bijuitgang apparaat

Vereiste signalen bij ingang

Controlesijdens de werkking

• Schakel het apparaat in zoals beschreven in sez. 1.3.
• Controller de lekdichtheid van het brandstofcircuit en van de waterinstallations.
• Controller de doeltreffendheid van de afvoerleiding en de rookgas-luchtpijpen tijdens de werkking van de verwarmingskeitel.
• Controller de watercirculatieussen de verwarmingsketel en de installations cor-rect verloopt.
• Controller of de ontsteking van de verwarmingsketel correct werkdt door hem verschillende malen te ontsteken en weer uit te zetten door middel van de omgevingsthermostat dat of de afstandsbediening.
• Controller of de deuren van brander en brandstofkamer hermetisch sluiten.
• Controller of de brandier maar behoren werkt.
  Voor brandstofanalyse uit (met de verwarmingsketel in stabiele toestand) en controleer of het gehalte aan CO_2 in de rookgassenussen 11% en 12% ligt.
• Controller de correcterogramming van de parameters en programmeer het appar-. paraat waar gelang de personlijke behoeften (compensatiecurve, vermogen, temperatuur e.d.).

3.3 Onderhoud

Periodiek onderhoud

Met het oog op langdurige goede werkig van het apparaat moet het Jaarliks door gekwalificeerd personeel op de volgende punten gecontroleerd worden:

• De besturings- en veiligheidsinrichtingen moeten correct functioneren
• Het circuit voor rookafvoer moet optimal functioneren.
• Controller of de brandstoftoevoer- en -afvoerleidingen Niet verstoet of beschadigd zich.
  Reinig het filter van de brandstofaanzuiigleiding.
• Bepaal het juiste brandstofverbruik
• Reinig de verbrandingskop bij de brandstofuitgang, op de wervelschijf.

• Laat de brander gedurende ongeveer 10 Minutes op volle kracht werkken en analyseer daarna het verbrandingsproces als volgt:

• De juiste afstelling van alle elementen, die in deze handleiding vermeld staan

• Temperatuur van de rook in de afvoerleiding

• Percentage CO2

• De lucht-rookgaspijpen en het eindstuk要去en vrij zijn van obstakels en geen lekken hebben

• Brander en warmtewisselaar要去en schoon zich, zonder afzettingen. Maak geen gebruik van chemische producten of staalborstels om ze te reinigen.
• De gas- en waterinstallations moeten lekdicht zich.
• De waterdruk van de installmentie moet in de ruststand circa 1 bar zich; indien dit Niet het geval is, de installmentie waar diezaaerde terugbrengen.
• De circulatiepomp mag Niet geblokkeerd zich.
• Het expansievat moet gezuld zich.
• Controller de magnesiumanode en verrang ze, indien nodig.

Ommanteling, paneel en silelementen van de verwarmingsketel{kunnen zo-nodig schoongemaaakt worden met een zachtde doek, eventeel bevochtig met water met zeepoplossing. Vermijd het gebruik van elke soort schuurmiddel of oplosmiddel.

Toegang tot de elektrode en spreier

Koppel de kabels van de elektroden van de transformator los en verwijder de fotoweerstand 2 die koppeling met lijn 3 van de spreier verbindt. Draai de schroeven 4 los en neem de unit spreier-deflector-elektroden weg.

fig. 39

• Draai de schroef 5 los om de deflector te verwijdenen en de schroef 6 om de elektronen te verwijdenen. Een goede reiniging van de spreier worden verkreten doer het filter te demonteren en de smeden en het verstuivingsgal met benzine schoon te maken en met diesel te spoelen. Let er bij het hermonteren op om de elektrondeflector correct te plaatsen.

fig.40

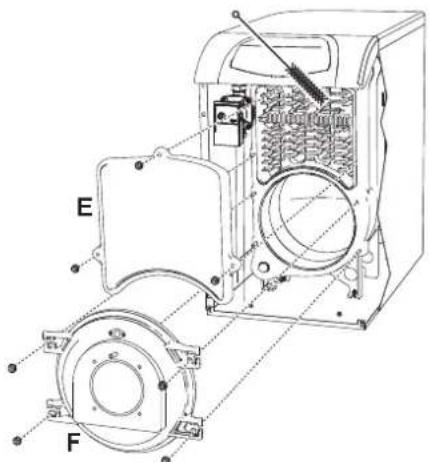

Reiniging van de verwarmingsketel

1. Schakel de stroom waar de verwarmingsketel UIT.
2. Verwijder de brander zoals eerder beschreiben werden.
3. Verwijder de panelen "E" en F" door de betreffende moeren los te draaien.
4. Maak de binnenkant van de verwarmingsketel en het volledige tract van de afgevoerde rook schoon met een borstel of met perslicht.
5. Doe de panelen weeh zich.

fig. 41

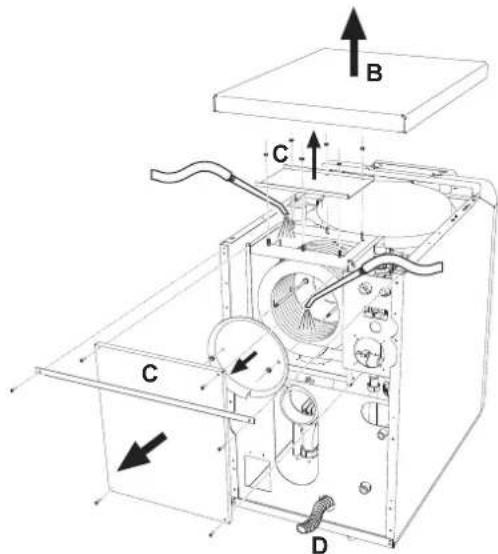

Reiniging van de rookrecuperator

Maak de recuperator als volgt schoon:

-Verwijder het deksel B.
- Verwijder de afsluitdeksels C van de rookrecuperator.
Maak de recuperator met een zuiger van binnen zorgvuldig schoon.
Bij hardnekig vuil kan de binnenkant gereinigd worden met een geschichte watersproeier. Wees hierbij voorzichtig en zorg ervoor dat de gietijzeren elementen van de rookkamer Niet le nat worden. Maak de sifon los en laat het water weglopen door de condensafvoer D.

fig. 42 - Reiniging van de recuperator

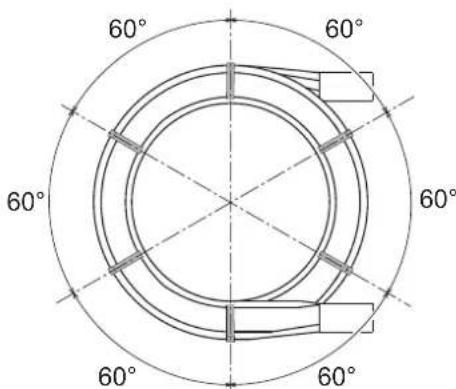

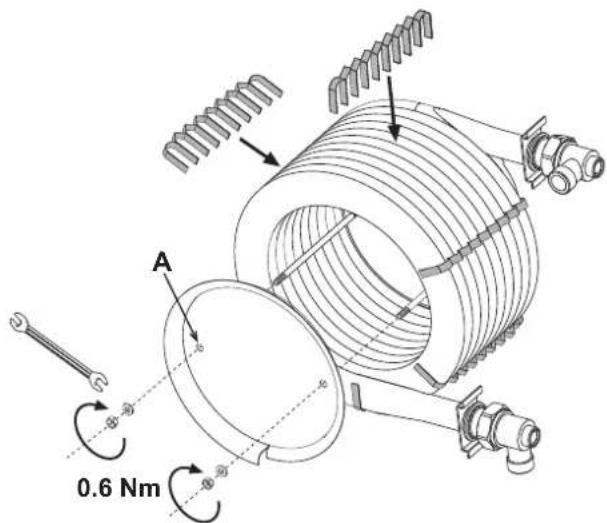

Plaatsing kammen

Na de reiniging van de terugwinningsinrichting moet u zich ervan verzekeren dat de kammen op de juiste wije geplaatstijken, zaals aangegeven in fig. 43. Haal de bevestigingsmoeren op de compressorschijf "A" aan met inachtneming van het eenaanhaalkoppel van 0,6 Nm. Indien er geen momentsleutel voorhanden is, controlleden of erussen de windingen een rookdoorgang is van 1 mm.

fig.43 - Plaatsing vinnen

3.4 Oplossen van storingen

Diagnostiek

De verwarmingsketel is voorzien van een geavanceerd zichdiagnosesysteme. Bij een storing in de verwarmingsketel knippert het display samen met het storingssymbol (detail 22 - fig. 1) en geeft de storingscodeeer.

Er zijn afwijkingen die permanente blokkeringen veroorzaken (onderscheiden door de letterA"): om de werkking te herstellen drukt u op de toets RESET (det. 8 - fig. 1) gedurende 1 seconde of via de RESET van de optionele klokthermostaat met afstandsbedienning (optioneel) indien aanwezig; indien de ketel Niet start de storing oplossen die aangeduid worden met de bedrijfslampjes.

Overige awfijkingen verroorzaken tijdelijke blokkeringen verroorzaten (onderscheiden door de letter F^ ) die automatisch worden opgeheven wanner de waarde waar binnen het normale werkingsbereik van de verwarmingsketel komt.

LET OP

Vanaf softwareversie 23 is er een vier hulpmittel geintrodueder om de afstelling van de brander te vergemakkelijnen: het knipperen van de vlam op het display om aan te geven dat de brander ontstkent is maar het vlamsignal ne optimal is.

In tabella 3 staan de betekenissen van de op het display weergegeven symbolen, voor de verschillende softwareversies.

Tabella. 5-Indications vlamsymbol

	Indicatie op het display en betekenis
Softwareversie Vlam	uit Vlam brandt vast Vlam knippert
≤ 22	Brander uit Brander aan	-
≥ 23	Brander uit	Brander aan en vlaamsignaal stabel	Brander aan met NIET-optimaal vlaamsignaal

Tabella. 6 - Overzicht storingen

Code storing	Storing Mogelijkke	oorzaak Oplossing
A01	Blokkering van de brander	Pomp geblokkeerd Vervangen
		Elektromotor defect Vervangen
		Olieklep defect Vervangen
		Er zit geen brandstof in de tank of er zit water op de bodem	Brandstof bijvullen of water afzuiigen
		Toevoerkleppen olieleiding gesloten	Openmaken
		Filters vuil (leiding- pomp-sproeier)	Schoonmaken
		Pomp zuigt nicht aan Inschakelen enoorzaak van uitschakelen opsporen
		Ontstekingselektroden slecht geregeld of vuil	Afstellen of schoonmaken
		Sproeier verstopt, vuil of vervormd	Vervangen
		Regelingen kop en schuif nicht geschikt	Afstellen
		Elektroden defect of maar massa	Vervangen
		Ontstekingstransformer defect	Vervangen
		Elektrodekabels defect of maar massa	Vervangen
		Elektrodekabels vormvd door hoge temperatuur	Vervangen enafschemen
		Elektrische aansluitingen klep of transformator verkeerd	Controleren
		Motor-pompikkeling kapot Vervangen
		Aanzuiging pomp verbonden met retourleiding	Aansluiting corrigeren
		Fotoweerstand defect	Vervangen
		Fotoweerstand vuil	Fotoweerstand reinigen
A02	Vlamsignaal aanwezig bij uit-geschakeide brander	Kortsluiting in fotoweerstand Fotovermstand vervangen
		Vreemdelichtbron raakt de fotoweerstand	Lichtbron verwijderen
A03	Inwerkingtreding beveiliging gegen te hoge temperatuur	Verwarmingssensor beschadigd	Controleer positie en werkung van de verwamin-gssensor
		Onvoldoende watercirculatie in de installment	Controleer de circulatie-pomp (Zie tabella 7)
		Lucht in de installment	Onlucht de installment
A04	Storing parame-ters kaart	Onjuiste instelling parameter kaart	Controleer en wijzig even-tueel de parameter kaart
F07	Storing Voorve-r warmer (het contact worden nicht binnen 120 seconden geslo-ten)	Storing voorverwarmer	Controleer de voorverwar-mer
		Breuk in bedrading	Controleer de bedrading

Code storing	Storing	Mogelijk oorzaak Oplossing
F09	Storing parame-ters kaart	Onjuiste installing parameter kaart	Controler en wijzig eventuel de parameter kaart
F10	Storing sensor drukzijde 1	Sensor beschadigd	Controler de bedrading of verwang de sensor
		Kortsluiting in bedrading
		Breuk in bedrading
F11	Storing van sen-sor sanitair water	Sensor beschadigd	Controler de bedrading of verwang de sensor
		Kortsluiting in bedrading
		Breuk in bedrading
F12	Storing parame-ters kaart	Onjuiste installing parameter kaart	Controler en wijzig eventuel de parameter kaart
F14	Storing sensor drukzijde 2	Sensor beschadigd	Controler de bedrading of verwang de sensor
		Kortsluiting in bedrading
		Breuk in bedrading
F16	Storing parame-ters kaart	Onjuiste installing parameter kaart	Controler en wijzig eventuel de parameter kaart
F34	Voedingsspan-ning lager dan 170V	Problemen met het elektricitieit-snet	Controler het elektricitieit-snet
F35	Abnormale netf-requentie	Problemen met het elektricitieit-snet	Controler het elektricitieit-snet
F37	Druk van waterin-stallatie verkeerd	Druk te laag	Vul de installmentie
		Sensor beschadigd	Controler de sensor
F39	Storing sonde bui-temperatuur	Sonde beschadigd of kortsluiting in bedrading	Controler de bedrading of verwang de sensor
		Sonde Niet aangesloten na acti-veren van de weersafhankelijkte temperatuur	Sluit de buitensonde waar aan of deactiveer de weersaftankelijkte temperatuur
F40	Druk van waterin-stallatie verkeerd	Druk te hoop	Controler de installmentie
			Controler de veiligheids-klep
			Controler het expansievat
A41	Plaats sensoren	Sensor drukzijde nicht aangebra-ucht in ketelbehuizing	Controler positie en werkking van de verwarmin-gssensor
F42	Storing verwar-mingssensor	Sensor beschadigd	Vervang de sensor
F47	Storing sensor waterdruk installa-tie	Breuk in bedrading	Controler de bedrading

Diagnose circulatipomp

Sommige storingen van de circulatiepomp worden aangegeven door de led naast de sleheidskeuzeknop (fig. 44 - fig. 45).

fig. 44

Tabella. 7 - Indications working circulatiepomp

4 1 Mm.	Ultgeschakeid Circulatiepomp in STAND-BY
	Groen ON Circulatiepomp in werkung
	Groen knipperend Ontluchtingscyclus
	Afwisseland Groen/Rood Circulatiepomp geblokkeerd door exteme oorzaak: - Overspanning (>270V) - Onvoldoende spanning (<160V) - Overbelasting motor
	Rood knipperend Circulatiepomp geblokkeerd door inleme oorzaak: - Motor geblokkeerd -Elektronica beschadigd

Diagnostiek circulatiepomp (mod. PARA)

Sommige storingen van de circulatiepomp worden gesignaleerd door de led (fig. 45).

fig.45

4.1 Afromingen aansluitingen en hoofdcomponenten

Leds Storing Oorzaak	Plossing
Brandt met roodlicht	Blokkering Rotor geblokkaerd Activeer de handmatige her-		start of neem contact op met de klantenservice
	Contact/wikkeling Wikkeling defect
Knippert met roodlicht	Onder-/overspanning	Voedingsspanning voedings-zijde te laag/noog	Controleer de netspanning en de gebruilsomstandighe-den.Vraag klantenservice aan
	Te hove temperatuur van de module	Binnenste van de module te heet
	Kortsluiting Te hove motocstroom
Knippert met rood/groenlicht	Werking van de turbine	Het hydraulische system van de pompoven wordt gevoed, maar de pomp hebft geen netspanning	Controleer de netspanning, het waterdebeit/-druk alsook de omgewingsomstandighe-den
	Droog bedrif Lucht in de pomp
	Overbelasting	De motor draait moeizaam.De pomp functioniert Niet vol-gens de specificaties (bv. tem-peratuur van de module hoop). Het toenental is lager dan bij normale werking.

	L
ATLAS DECO 34 COND UNIT	930
ATLAS DECO 45 COND UNIT	1030

fig. 48 - Achteraanzicht

a4	Schoorsteen Ø 100
10	Toevoer installment - Ø 3/4"
11	Retour installment - Ø 3/4"
14	Veiligheidsklep verwarming
32	Circulatiepomp verwarming
36	Automatische ontluchtig
56	Expansievat
193	Sifon
246	Drukomzelter
275	Afvoer - Ø 1/2"
278	Dubbele sensor (Beveiliging + ve
295	Brander
338	Rookrecuperator

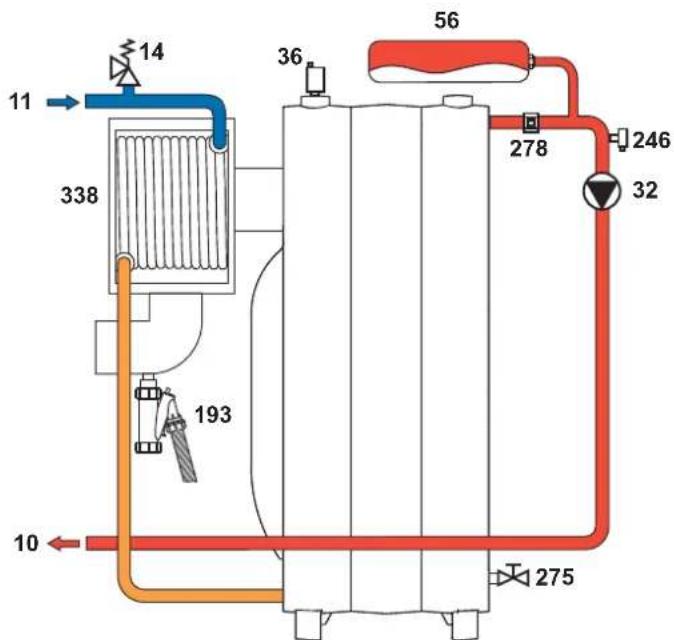

4.2 Watercircuit
fig.49-Watercircuit

4.3 Diagrammen

Belastingsverlles/Opvoerhoogte circulatelpompen
- Opvoerhoogte van de circulatiepomp met instelling op "vaste snelheid".

H [m H2O]

A Drukhoogteverlies ketel 1-2-3 Snelheid circulatiepomp

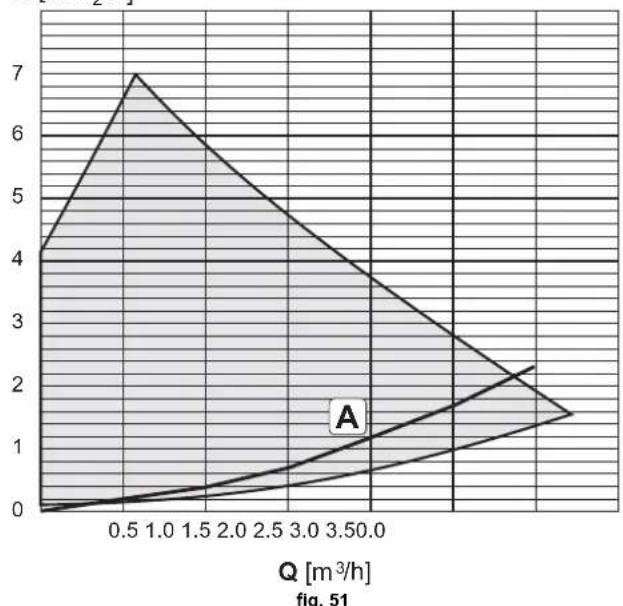

• Opvoerhoogte van de circulatiepomp met instelling op "proportionele prevalen-tie".

H [m H2O]
A Drukhoogteverlies ketel

Handelsmerk: FERROLI
Ketel met rookgascondensor: JA
Lagetemperatuur (**)-ketel: JA
B1-ketel: NEE
Combinatieverwarmingstoestel: NEE
Ruimteverwarmingstoestel met warmtekrachtkoppeling: NEE			0JHW3YWA - 0JHW4YWA
Item	Symbool	Eenheid	Waarde	Waarde
Seizoensgebonden energia-efficiëntieklasse voor ruimteverwarming (A+++ tot en met D)			A	A
Nominale Warmteafgifte	Pn	kW	32	42
Seizoensgebonden energia-efficiëntie voor ruimteverwarming	ηs	%	91	90
Nuttige warmteafgifte
Bij nominale warmteafgifte en werkung op hove temperatuur (*)	P4	kW	32,1	42,0
Bij 30% van de nominale warmteafgifte en werkung op lage temperatuur (*)	P1	kW	9,6	12,6
Nuttig rendement
Bij nominale warmteafgifte en werkung op hove temperatuur (*)	η4	%	91,3	90,7
Bij 30% van de nominale warmteafgifte en werkung op lage temperatuur (*)	η1	%	97,2	96,5
Supplementair elektriciteitsverbruik
Bij volledige belasting	elmax	kW	0,200	0,230
Bij deellast	elmin	kW	0,105	0,118
In stand-by-stand	PSB	kW	0,003	0,003
Andere items
Stand-by-warmteverlies	Pstby	kW	0,105	0,120
Energieverbruik van ontstekingsbrander	Pign	kW	0,000	0,000
Jaarliks energieverbruik	QHE	GJ	102	133
Geluidsvermogensniveau	LWA	dB	62	63
Emissies van stikstofoxides	NOx	mg/kWh	91	89

(*) Werking op hoge temperatuur betekent een retoutermperaatur van 60 °C bij de inlaat van het verwarmingstoestel en een toevoertemperaatur van 80 °C bij de uitaat van het verwarmingstoestel.
*1Lage termatuot beketent roui nveerwarmngstoestellen met ketel met rookgscondensr en retoutermuatur van 30C, vor lagetermatuur-ketels 37C en voor andere verwarmngstoestellen 50^ (bif de inlaat van het verwarmngstoestel).

4.5 Schakelschema
fig. 52 - Schakelschema

32 Circulatiepompverwarming
42 Temperatuursonde sanitair water (optioneel)
72 Omgevingsthermostaat (optie)
95 Terugslagklep (optioneel)
- Gevoed (230 Vac) = Stand verwarming
Niet gevoed = Stand sanitair water
138 Externe sonde (optie)
139 Klokthermostaat met afstandsbediening (optioneel)
246 Drukomzetter
278 Dubbelesensor (Beveiliging ^+ verwarming)
TR Ontstekingstransformer
PR Voorverwarmer
FR Fotoweerstand
MB Brandermotor
VE Magneetklep
